1 Frequenzmischung

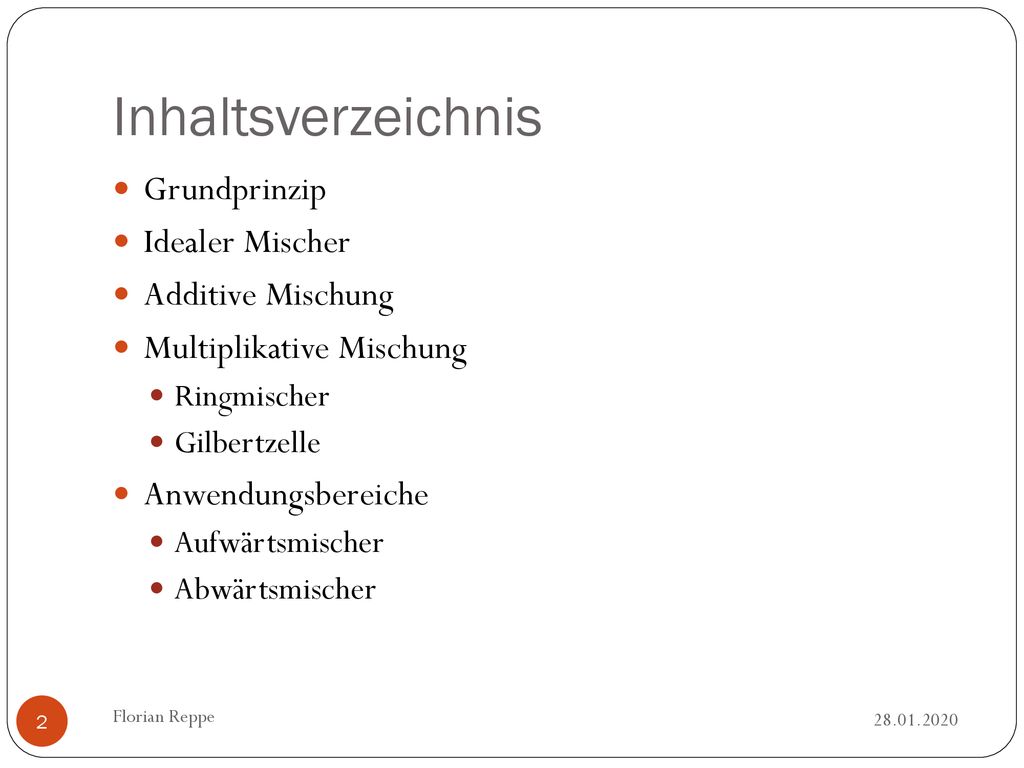

2 Inhaltsverzeichnis Grundprinzip Idealer Mischer Additive Mischung
Multiplikative Mischung Ringmischer Gilbertzelle Anwendungsbereiche Aufwärtsmischer Abwärtsmischer Florian Reppe

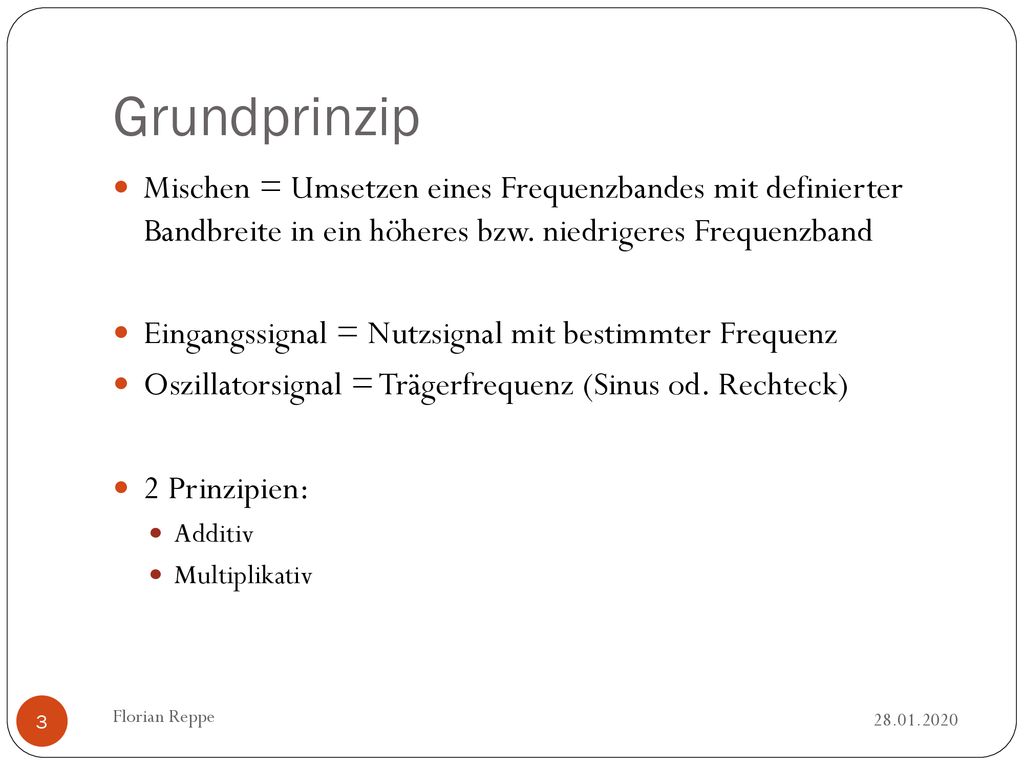

3 Grundprinzip Mischen = Umsetzen eines Frequenzbandes mit definierter Bandbreite in ein höheres bzw. niedrigeres Frequenzband Eingangssignal = Nutzsignal mit bestimmter Frequenz Oszillatorsignal = Trägerfrequenz (Sinus od. Rechteck) 2 Prinzipien: Additiv Multiplikativ Florian Reppe

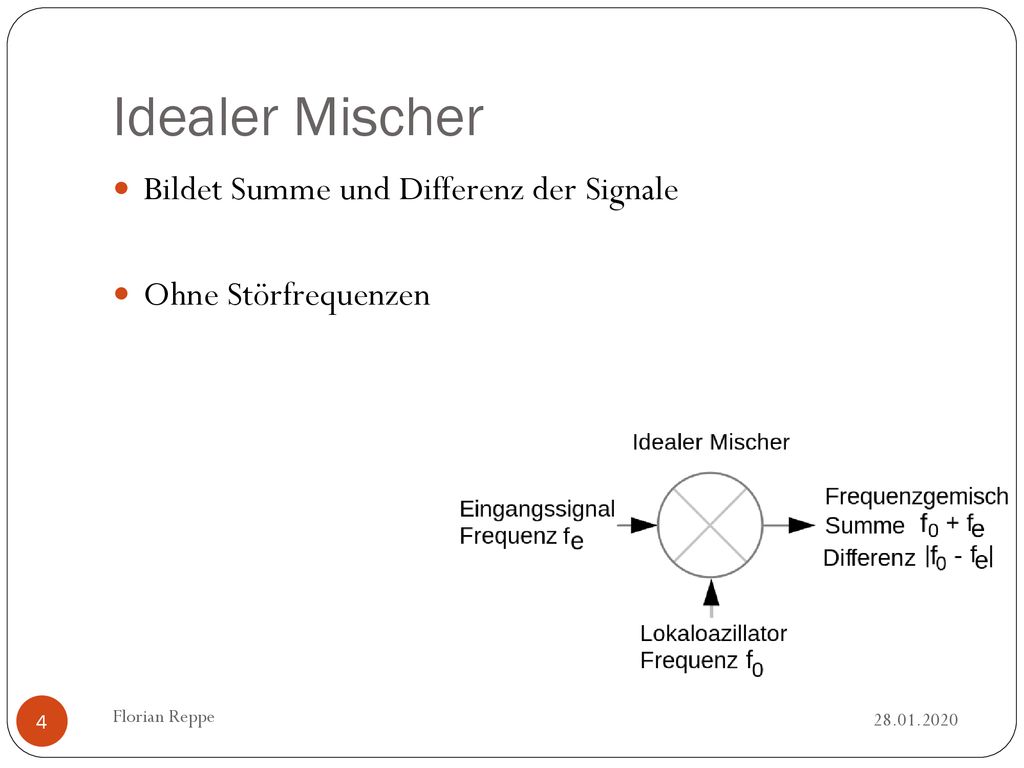

4 Idealer Mischer Bildet Summe und Differenz der Signale
Ohne Störfrequenzen Florian Reppe

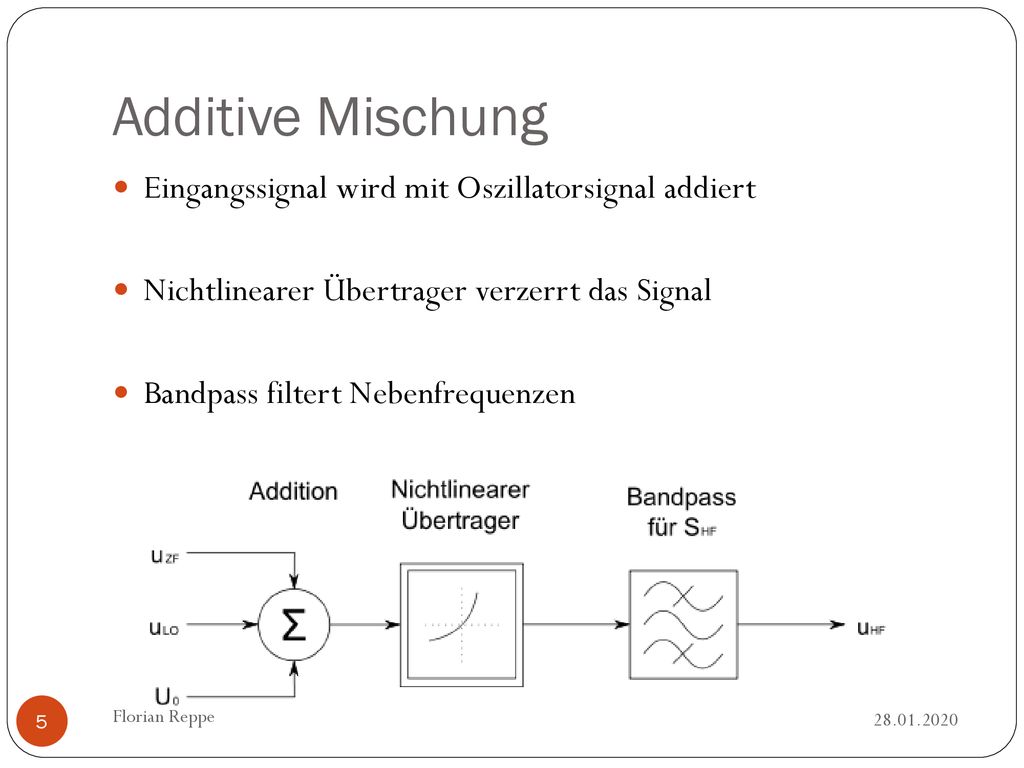

5 Additive Mischung Eingangssignal wird mit Oszillatorsignal addiert
Nichtlinearer Übertrager verzerrt das Signal Bandpass filtert Nebenfrequenzen Florian Reppe

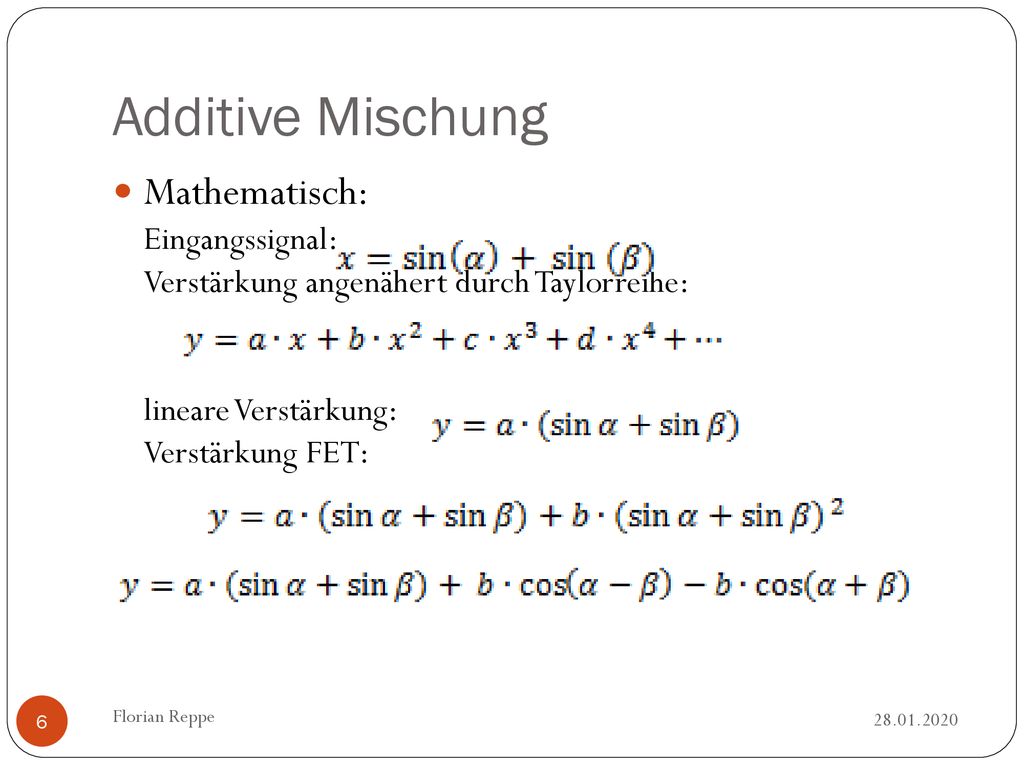

6 Additive Mischung Mathematisch: Eingangssignal: Verstärkung angenähert durch Taylorreihe: lineare Verstärkung: Verstärkung FET: y = Ausgangsspannung x = Eingangssignal a = Verstärkungsfaktor Linear b=c=d=0 FET b != 0 c=d=0 Florian Reppe

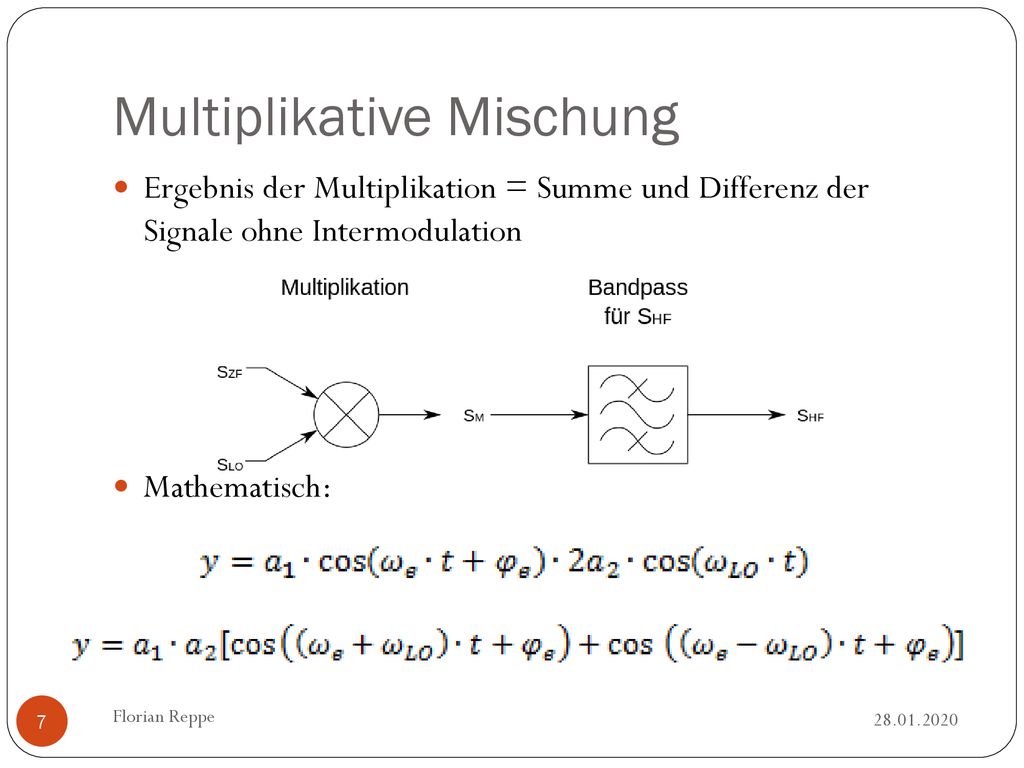

7 Multiplikative Mischung
Ergebnis der Multiplikation = Summe und Differenz der Signale ohne Intermodulation Mathematisch: Intermodulation = Nebenfrequenzen(Störungen) a = Verstärkungen Omega = 2*Pi*f Florian Reppe

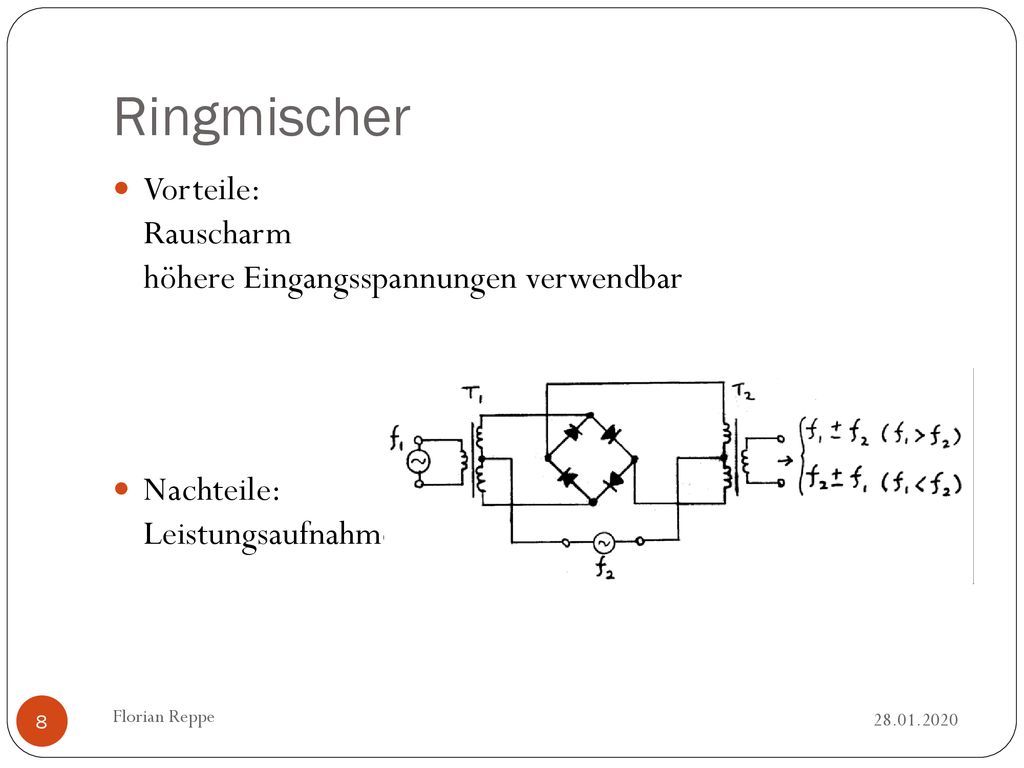

8 Ringmischer Vorteile: Rauscharm höhere Eingangsspannungen verwendbar
Nachteile: Leistungsaufnahme Florian Reppe

9 Ringmischer Florian Reppe

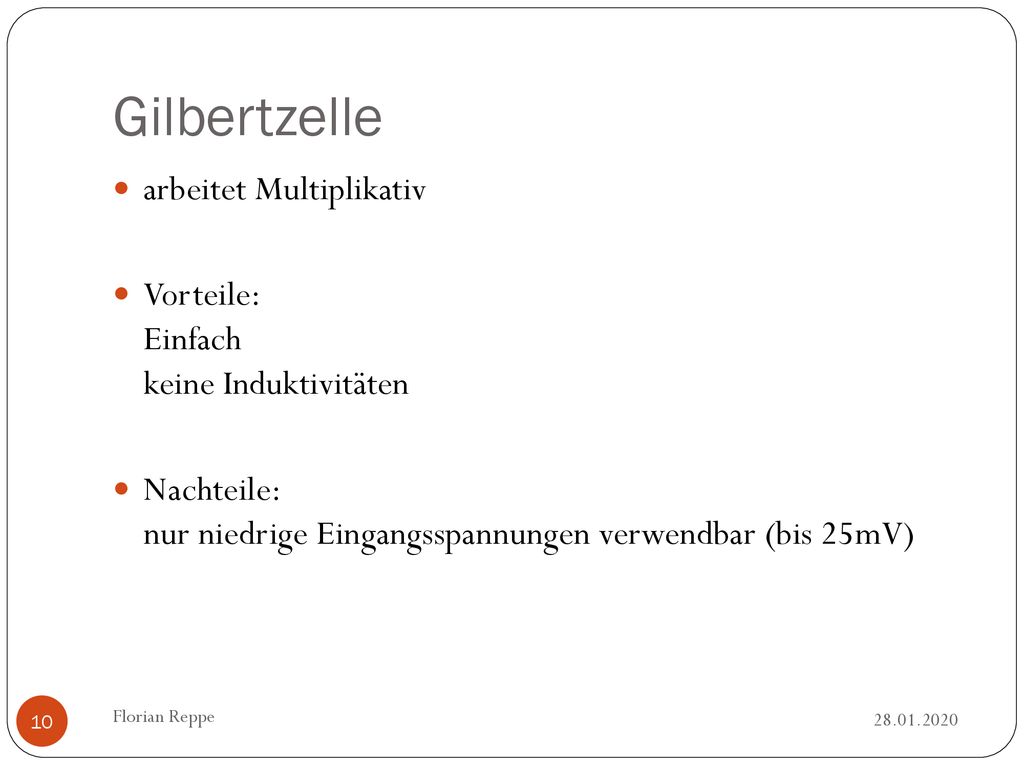

10 Gilbertzelle arbeitet Multiplikativ
Vorteile: Einfach keine Induktivitäten Nachteile: nur niedrige Eingangsspannungen verwendbar (bis 25mV) Keine Induktivitäten leicht in IC integrierbar Kann bei Übersteuerung als XOR Gatter verwendet werden Florian Reppe

11 Gilbertzelle S042p Florian Reppe

12 Aufwärtsmischer Mischt eine Niederfrequenz auf Hochfrequenz
Meistens Multiplikativ Florian Reppe

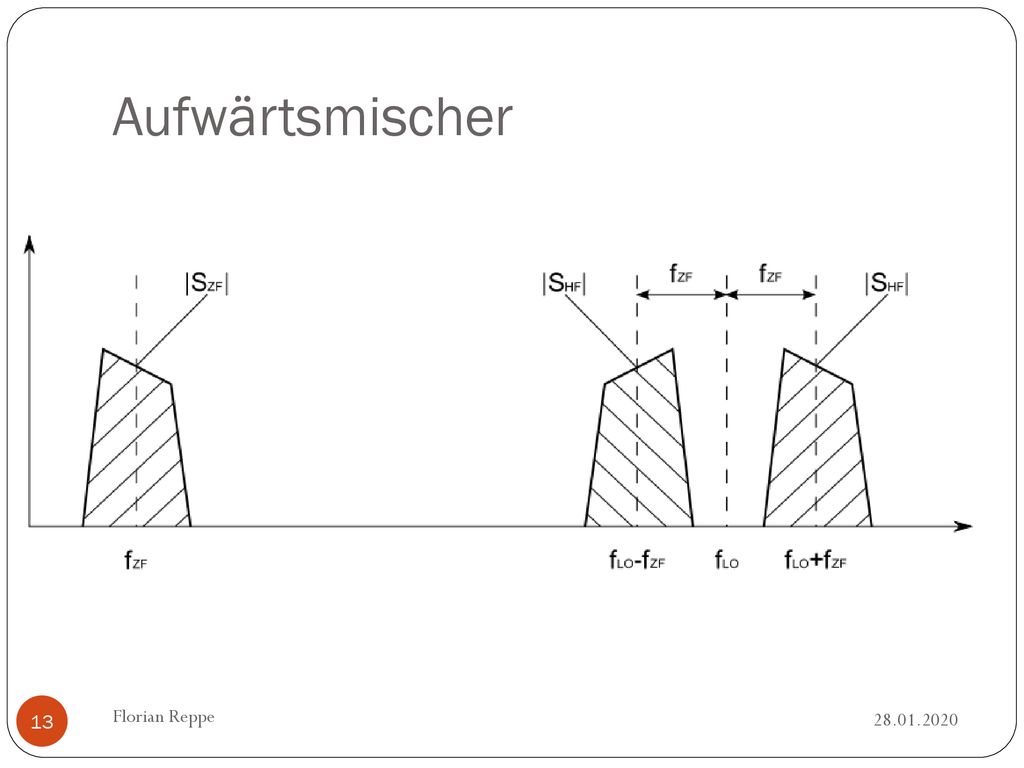

13 Aufwärtsmischer Florian Reppe

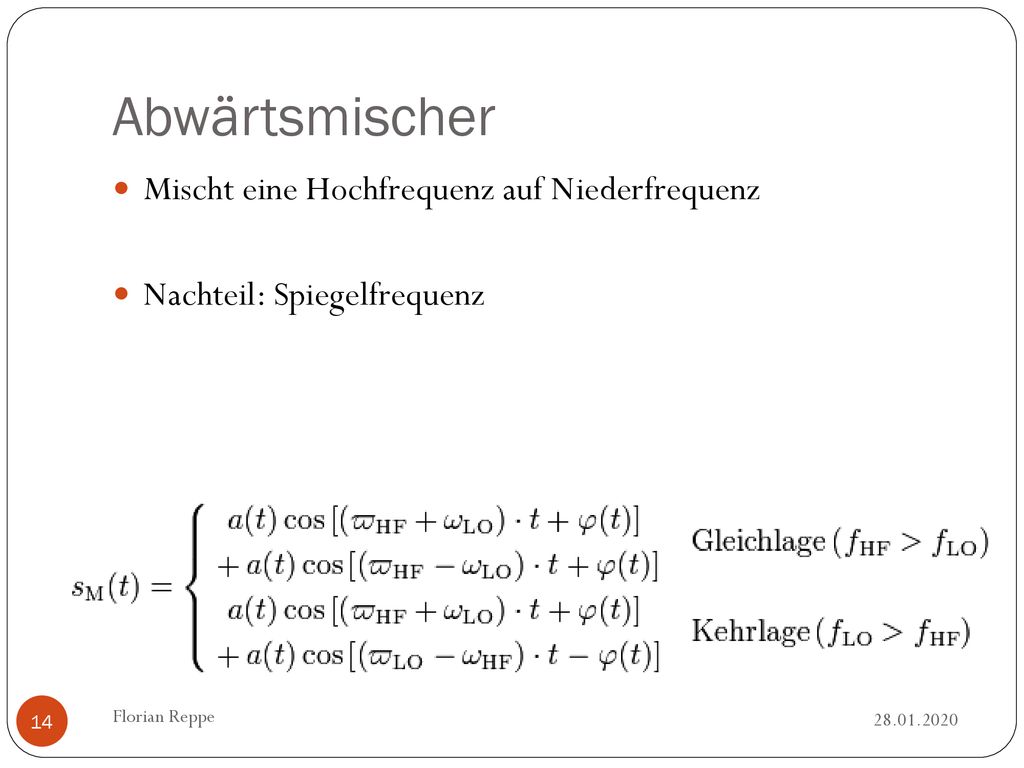

14 Abwärtsmischer Mischt eine Hochfrequenz auf Niederfrequenz
Nachteil: Spiegelfrequenz Florian Reppe

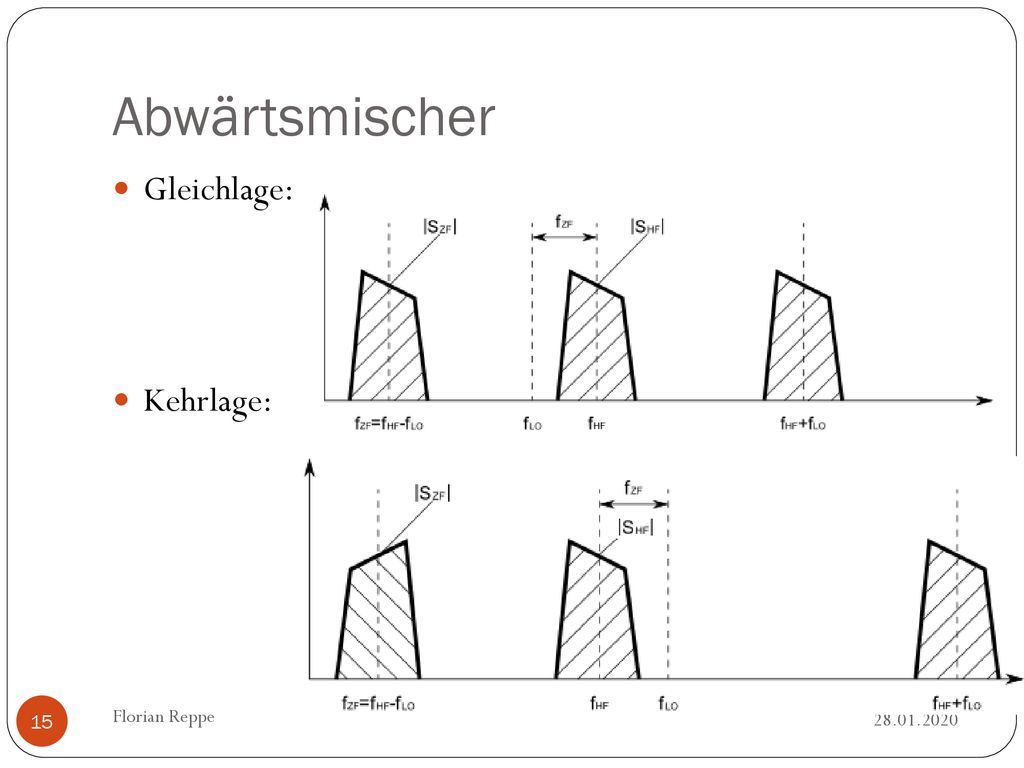

15 Abwärtsmischer Gleichlage: Kehrlage: Florian Reppe

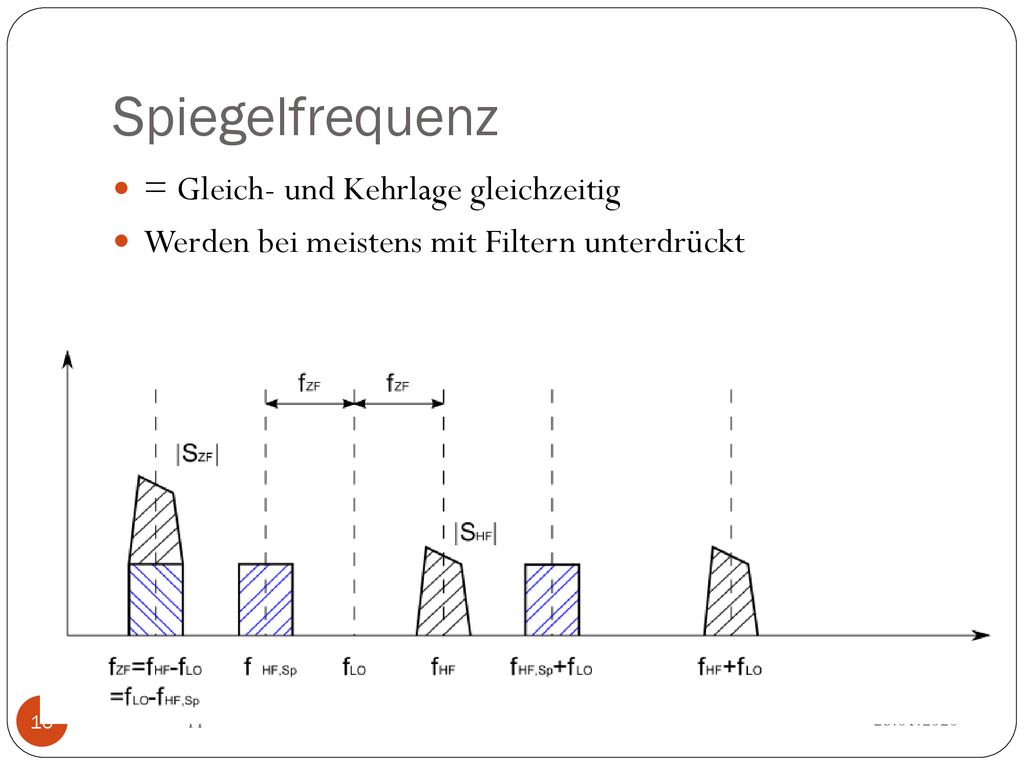

16 Spiegelfrequenz = Gleich- und Kehrlage gleichzeitig
Werden bei meistens mit Filtern unterdrückt Florian Reppe

17 Vielen Dank für Ihre Aufmerksamkeit
Florian Reppe
