1 Ergebnisse der Auswertungen zur Reduzierung von Phosphoreinträgen in
Hessen Stand: Juli 2019

2

3

4

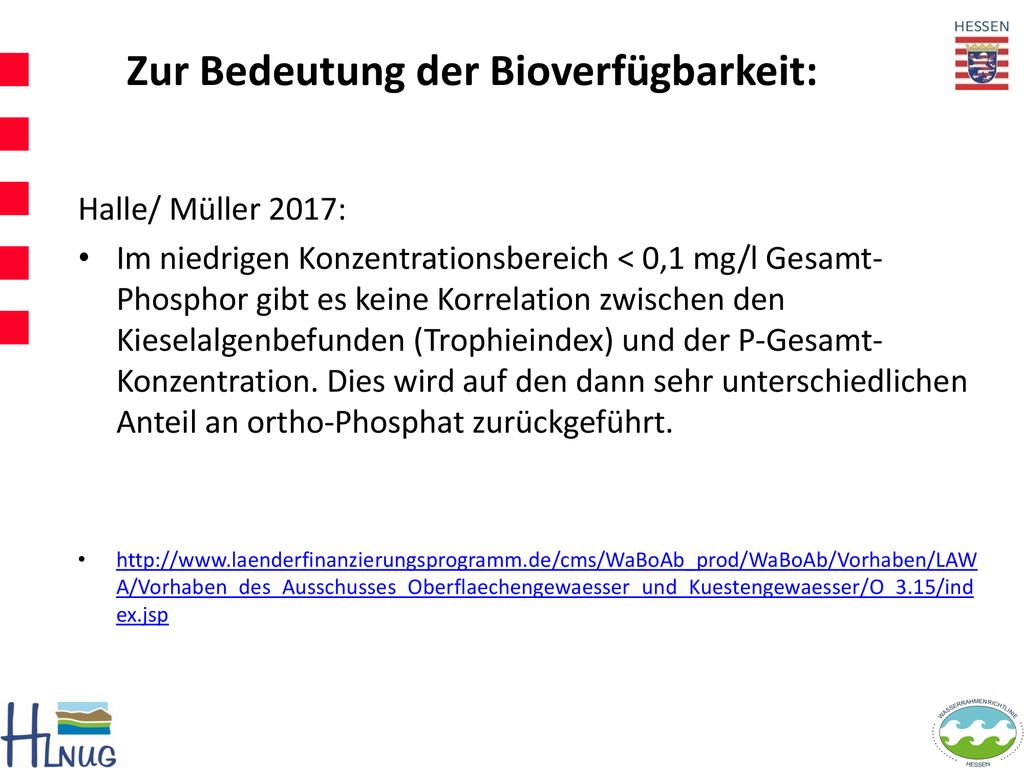

5 Zur Bedeutung der Bioverfügbarkeit:
Halle/ Müller 2017: Im niedrigen Konzentrationsbereich < 0,1 mg/l Gesamt-Phosphor gibt es keine Korrelation zwischen den Kieselalgenbefunden (Trophieindex) und der P-Gesamt-Konzentration. Dies wird auf den dann sehr unterschiedlichen Anteil an ortho-Phosphat zurückgeführt.

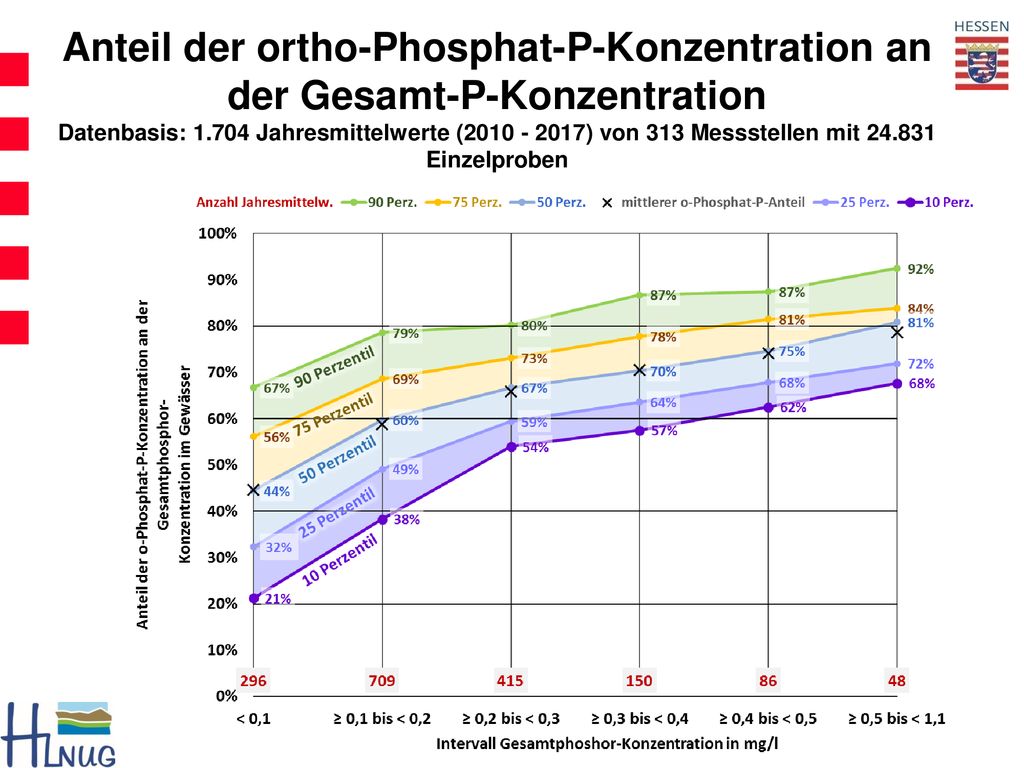

6 Anteil der ortho-Phosphat-P-Konzentration an der Gesamt-P-Konzentration Datenbasis: Jahresmittelwerte ( ) von 313 Messstellen mit Einzelproben

7

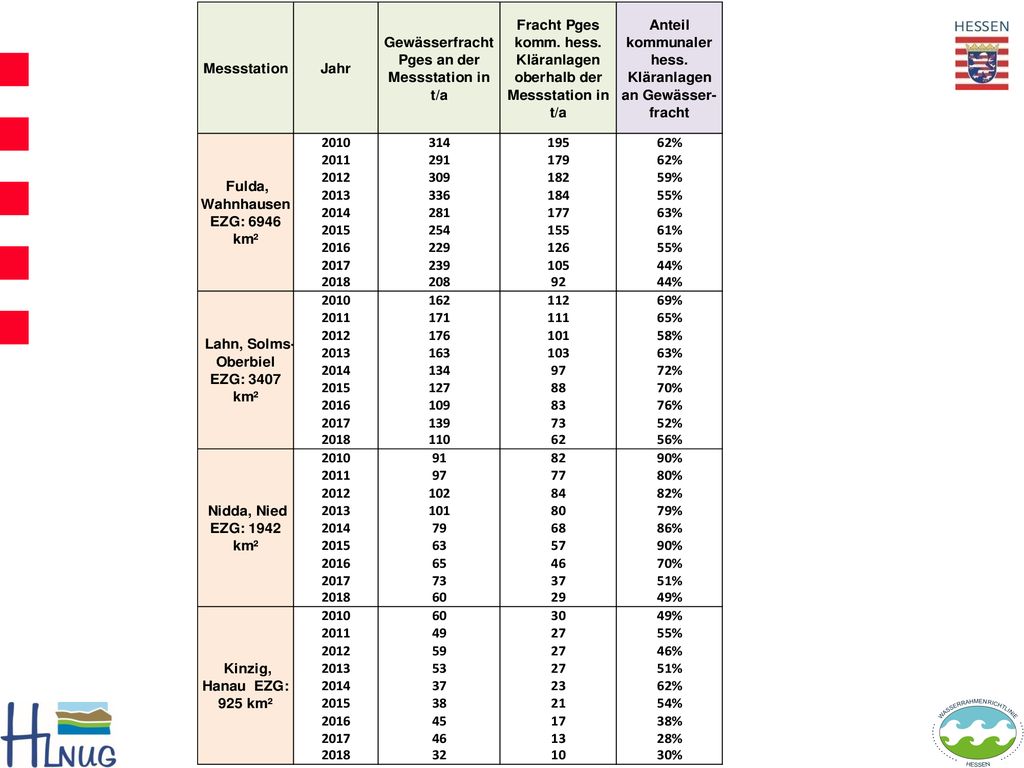

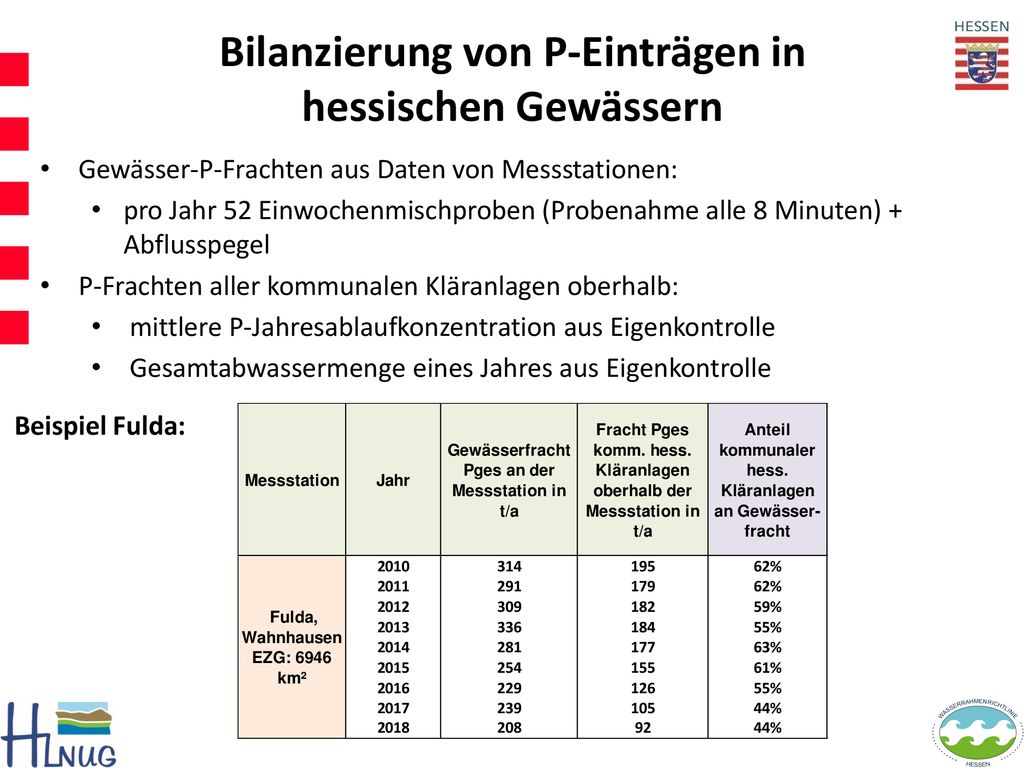

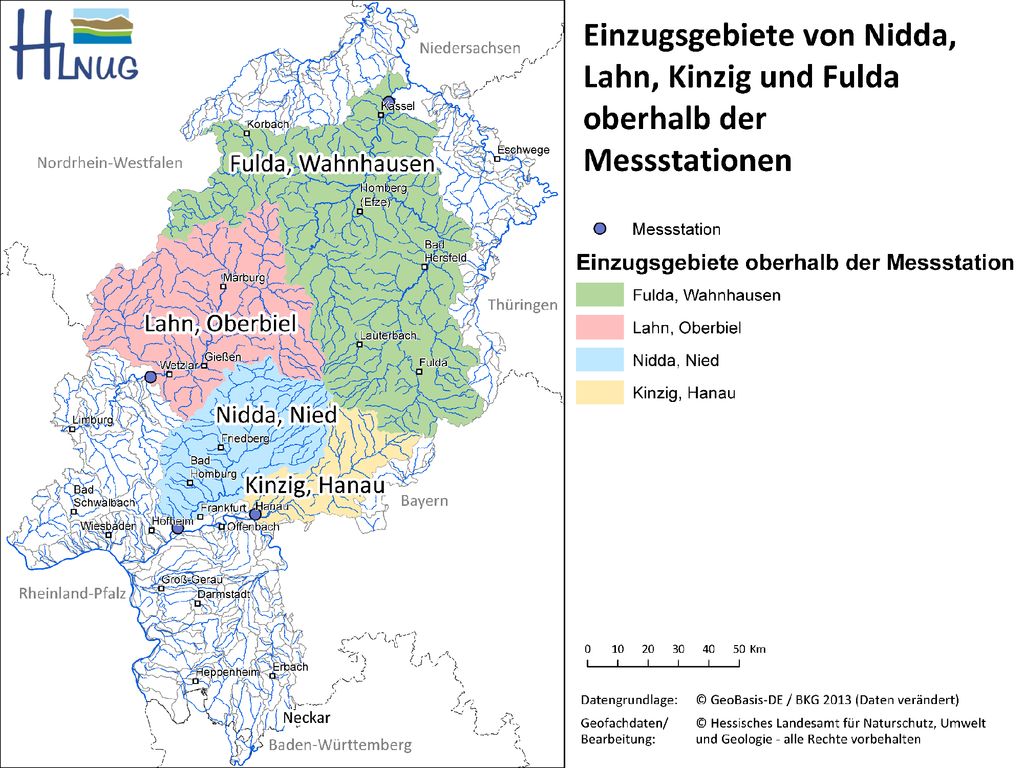

8 Bilanzierung von P-Einträgen in hessischen Gewässern
Gewässer-P-Frachten aus Daten von Messstationen: pro Jahr 52 Einwochenmischproben (Probenahme alle 8 Minuten) + Abflusspegel P-Frachten aller kommunalen Kläranlagen oberhalb: mittlere P-Jahresablaufkonzentration aus Eigenkontrolle Gesamtabwassermenge eines Jahres aus Eigenkontrolle Beispiel Fulda:

9

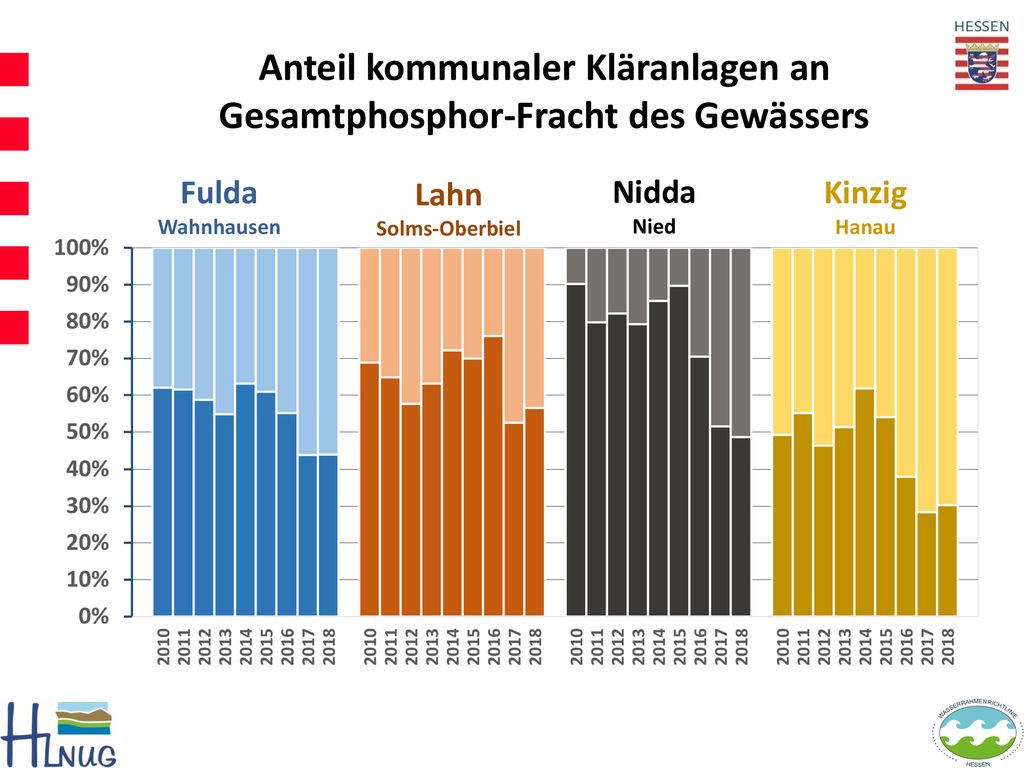

10 Anteil kommunaler Kläranlagen an Gesamtphosphor-Fracht des Gewässers
Fulda Wahnhausen Nidda Nied Kinzig Hanau Lahn Solms-Oberbiel

11

12

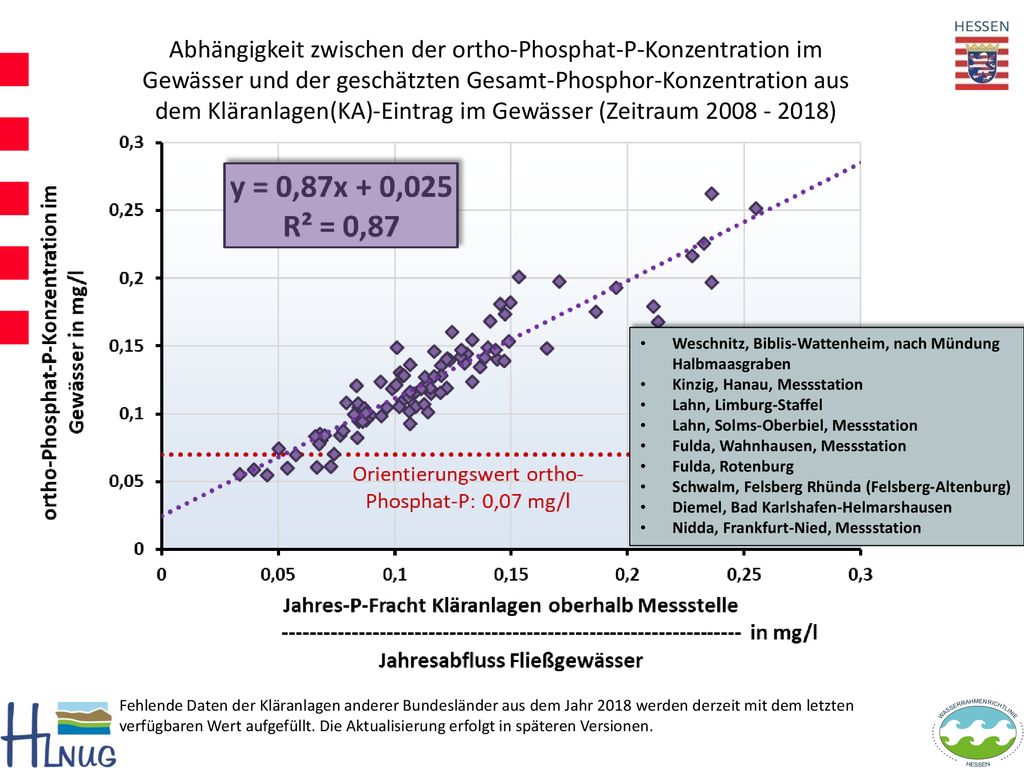

13 Abhängigkeit zwischen der ortho-Phosphat-P-Konzentration im Gewässer und der geschätzten Gesamt-Phosphor-Konzentration aus dem Kläranlagen(KA)-Eintrag im Gewässer (Zeitraum ) Weschnitz, Biblis-Wattenheim, nach Mündung Halbmaasgraben Kinzig, Hanau, Messstation Lahn, Limburg-Staffel Lahn, Solms-Oberbiel, Messstation Fulda, Wahnhausen, Messstation Fulda, Rotenburg Schwalm, Felsberg Rhünda (Felsberg-Altenburg) Diemel, Bad Karlshafen-Helmarshausen Nidda, Frankfurt-Nied, Messstation Fehlende Daten der Kläranlagen anderer Bundesländer aus dem Jahr 2018 werden derzeit mit dem letzten verfügbaren Wert aufgefüllt. Die Aktualisierung erfolgt in späteren Versionen.

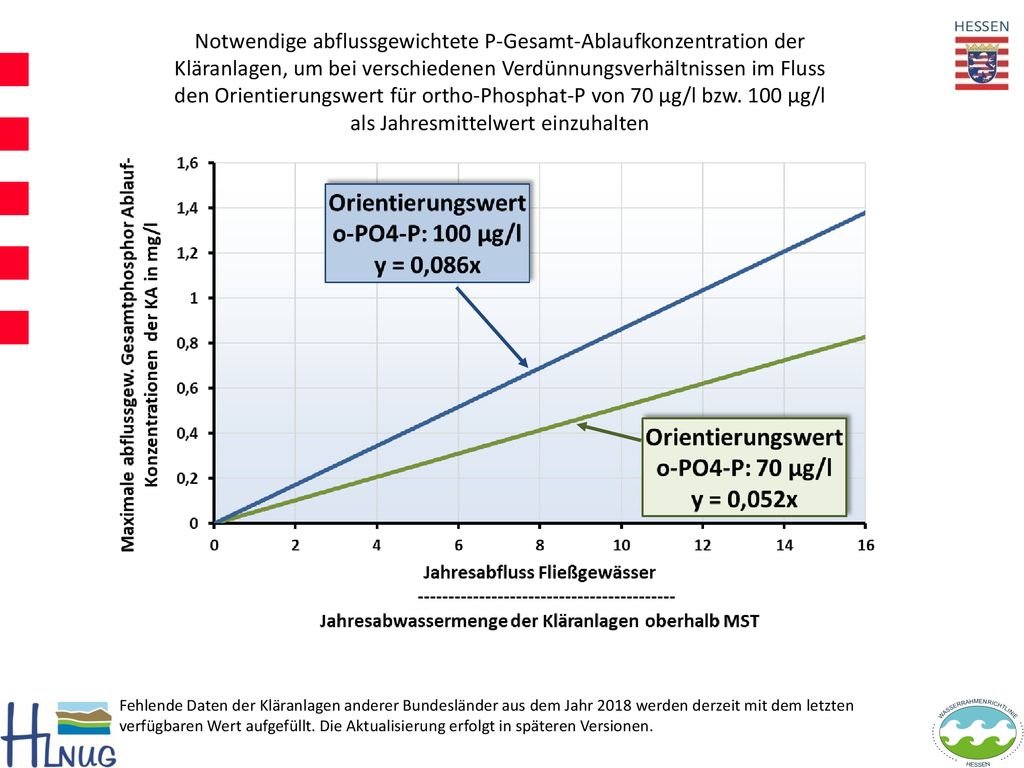

14 Notwendige abflussgewichtete P-Gesamt-Ablaufkonzentration der Kläranlagen, um bei verschiedenen Verdünnungsverhältnissen im Fluss den Orientierungswert für ortho-Phosphat-P von 70 µg/l bzw. 100 µg/l als Jahresmittelwert einzuhalten Fehlende Daten der Kläranlagen anderer Bundesländer aus dem Jahr 2018 werden derzeit mit dem letzten verfügbaren Wert aufgefüllt. Die Aktualisierung erfolgt in späteren Versionen.

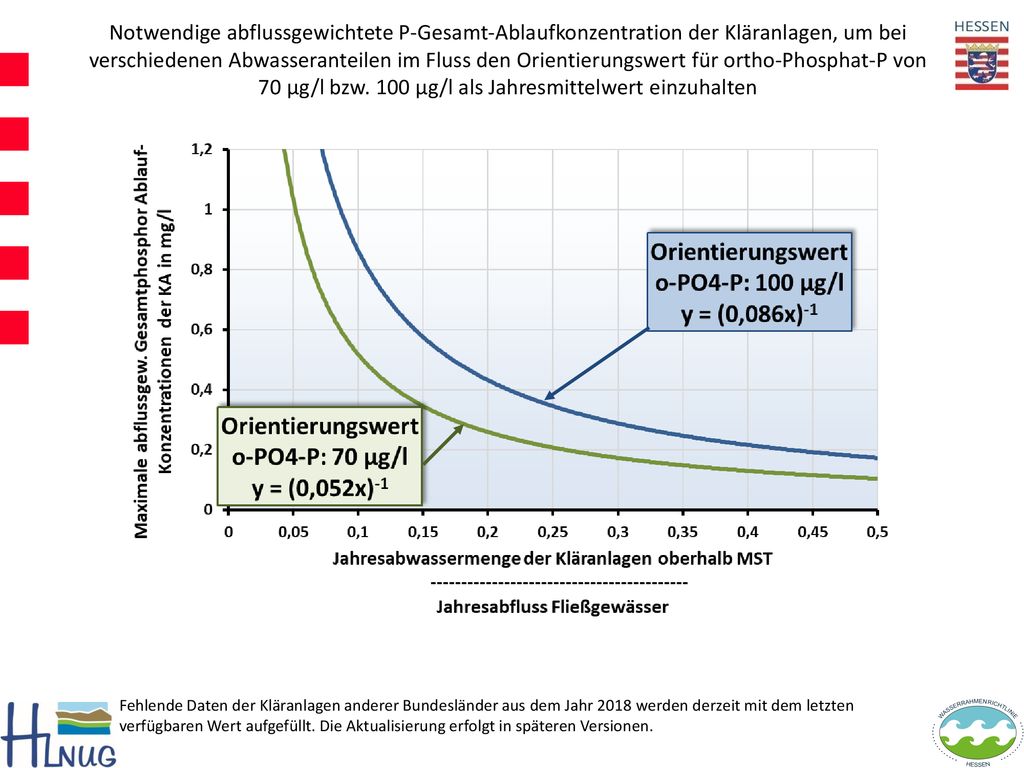

15 Notwendige abflussgewichtete P-Gesamt-Ablaufkonzentration der Kläranlagen, um bei verschiedenen Abwasseranteilen im Fluss den Orientierungswert für ortho-Phosphat-P von 70 µg/l bzw. 100 µg/l als Jahresmittelwert einzuhalten Fehlende Daten der Kläranlagen anderer Bundesländer aus dem Jahr 2018 werden derzeit mit dem letzten verfügbaren Wert aufgefüllt. Die Aktualisierung erfolgt in späteren Versionen.

16

17

18 16 Sonderfälle bei hochbelasteten Bächen, empfindlichen Talsperren 1

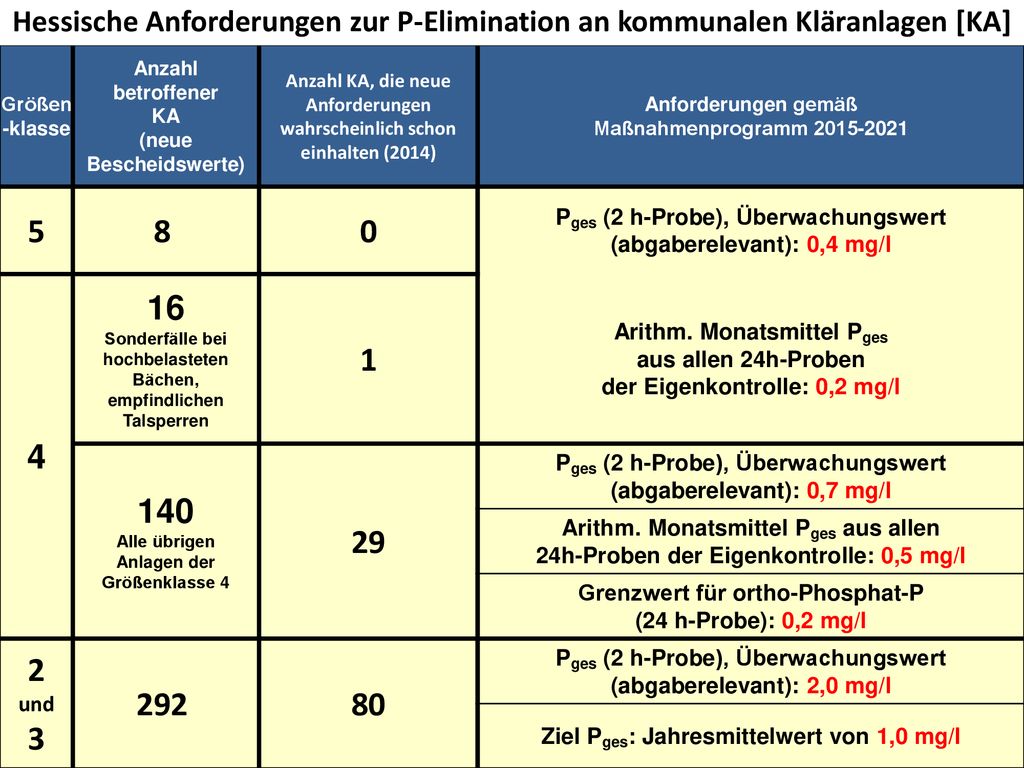

Hessische Anforderungen zur P-Elimination an kommunalen Kläranlagen [KA] Größen-klasse Anzahl betroffener KA (neue Bescheidswerte) Anzahl KA, die neue Anforderungen wahrscheinlich schon einhalten (2014) Anforderungen gemäß Maßnahmenprogramm 5 8  Pges (2 h-Probe), Überwachungswert (abgaberelevant): 0,4 mg/l 4 16 Sonderfälle bei hochbelasteten Bächen, empfindlichen Talsperren 1 Arithm. Monatsmittel Pges aus allen 24h-Proben der Eigenkontrolle: 0,2 mg/l 140 Alle übrigen Anlagen der Größenklasse 4 29 Pges (2 h-Probe), Überwachungswert (abgaberelevant): 0,7 mg/l Arithm. Monatsmittel Pges aus allen 24h-Proben der Eigenkontrolle: 0,5 mg/l Grenzwert für ortho-Phosphat-P (24 h-Probe): 0,2 mg/l 2 und 3 292  80 Pges (2 h-Probe), Überwachungswert (abgaberelevant): 2,0 mg/l Ziel Pges: Jahresmittelwert von 1,0 mg/l

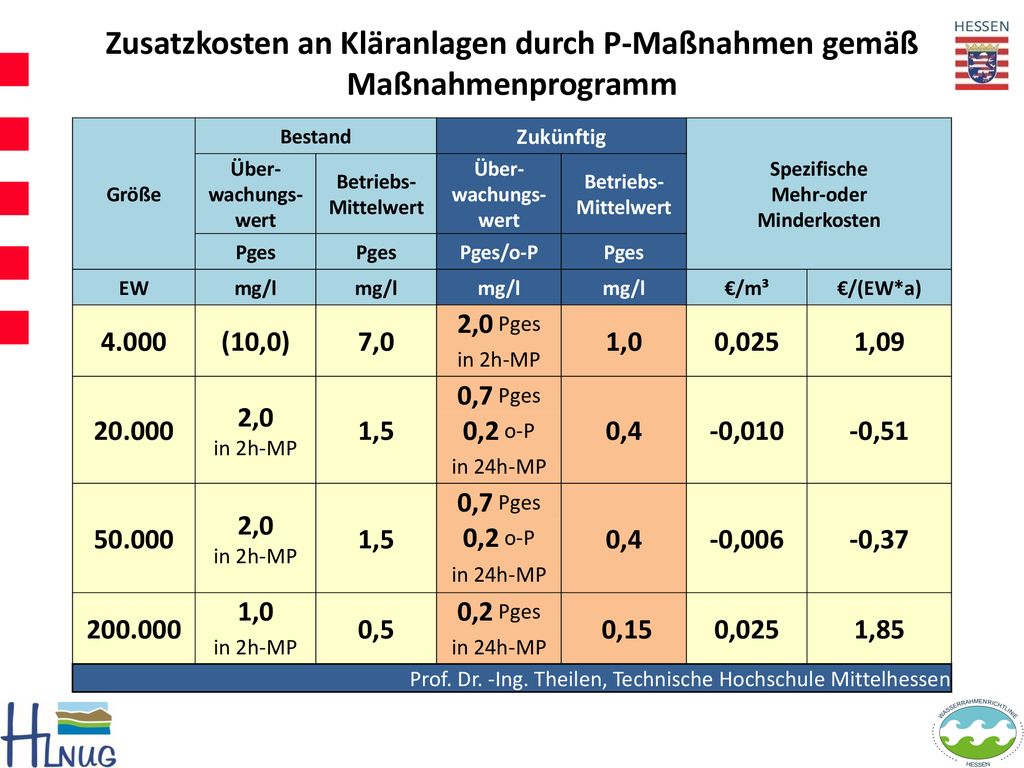

19 Zusatzkosten an Kläranlagen durch P-Maßnahmen gemäß Maßnahmenprogramm
Größe Bestand Zukünftig Spezifische Mehr-oder Minderkosten Über- wachungs-wert Betriebs-Mittelwert Pges Pges/o-P EW mg/l €/m³ €/(EW*a) 4.000 (10,0) 7,0 2,0 Pges 1,0 0,025 1,09 in 2h-MP 20.000 2,0 in 2h-MP 1,5 0,7 Pges 0,4 -0,010 -0,51 0,2 o-P in 24h-MP 50.000 -0,006 -0,37 0,5 0,2 Pges 0,15 1,85 Prof. Dr. -Ing. Theilen, Technische Hochschule Mittelhessen

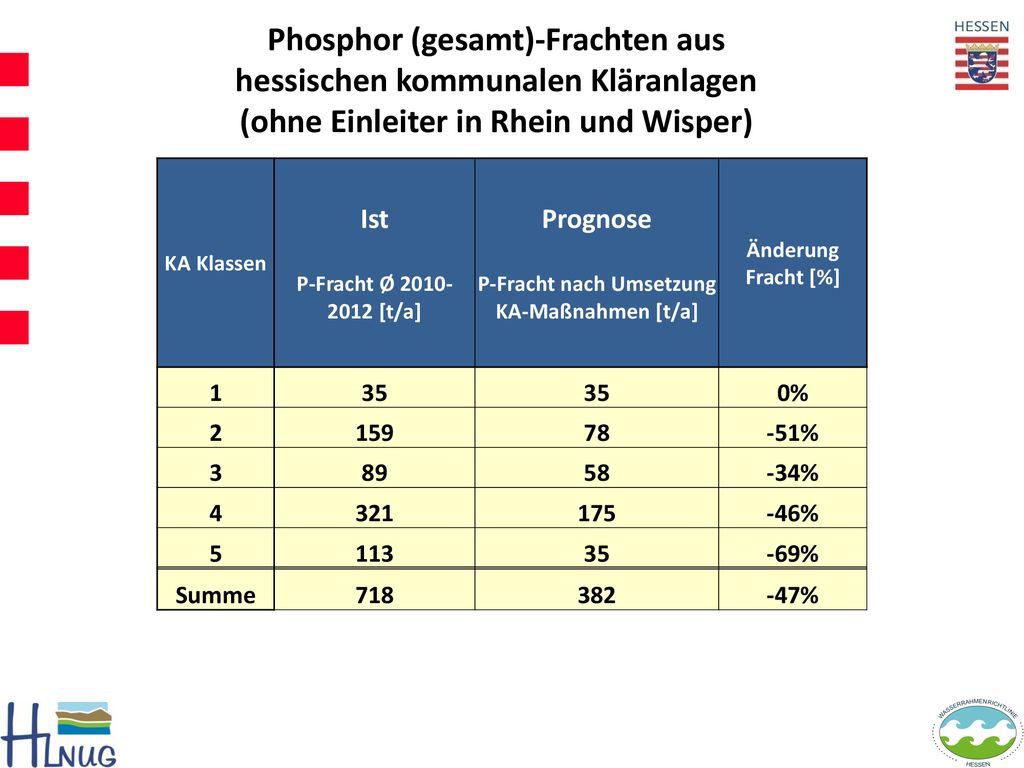

20 P-Fracht nach Umsetzung KA-Maßnahmen [t/a]
Phosphor (gesamt)-Frachten aus hessischen kommunalen Kläranlagen (ohne Einleiter in Rhein und Wisper) KA Klassen Ist P-Fracht Ø [t/a] Prognose P-Fracht nach Umsetzung KA-Maßnahmen [t/a] Änderung Fracht [%] 1 35 0% 2 159 78 -51% 3 89 58 -34% 4 321 175 -46% 5 113 -69% Summe 718 382 -47%

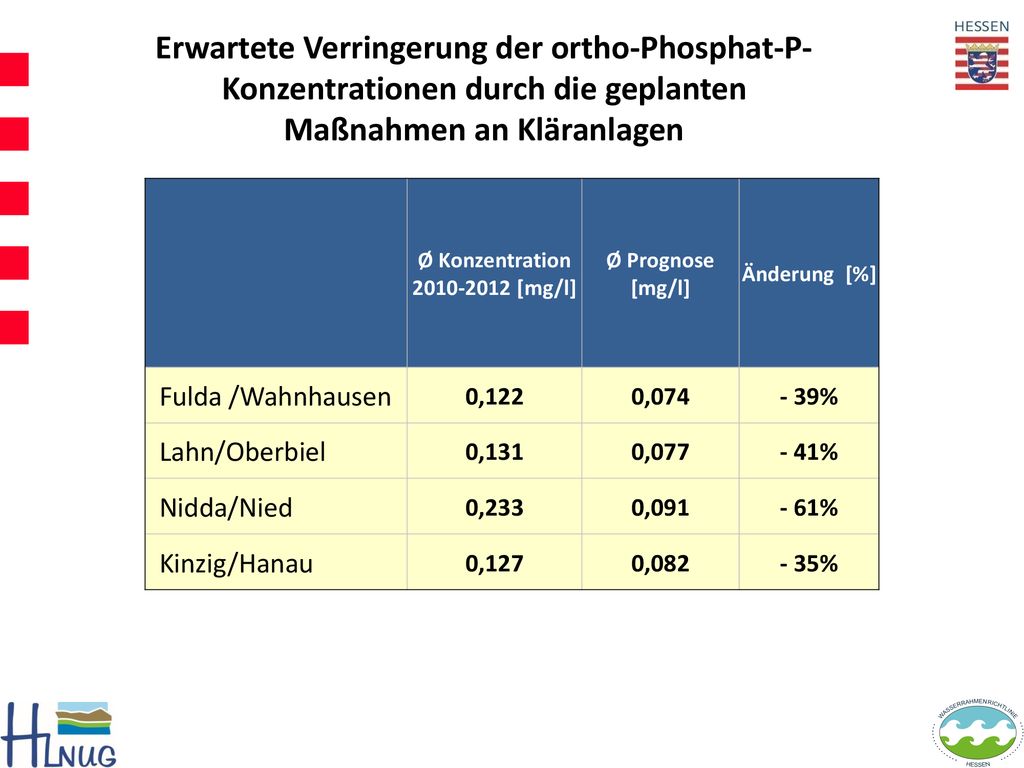

21 Ø Konzentration 2010-2012 [mg/l]
Erwartete Verringerung der ortho-Phosphat-P-Konzentrationen durch die geplanten Maßnahmen an Kläranlagen Ø Konzentration [mg/l] Ø Prognose [mg/l] Änderung [%] Fulda /Wahnhausen 0,122 0,074 - 39% Lahn/Oberbiel 0,131 0,077 - 41% Nidda/Nied 0,233 0,091 - 61% Kinzig/Hanau 0,127 0,082 - 35%

22

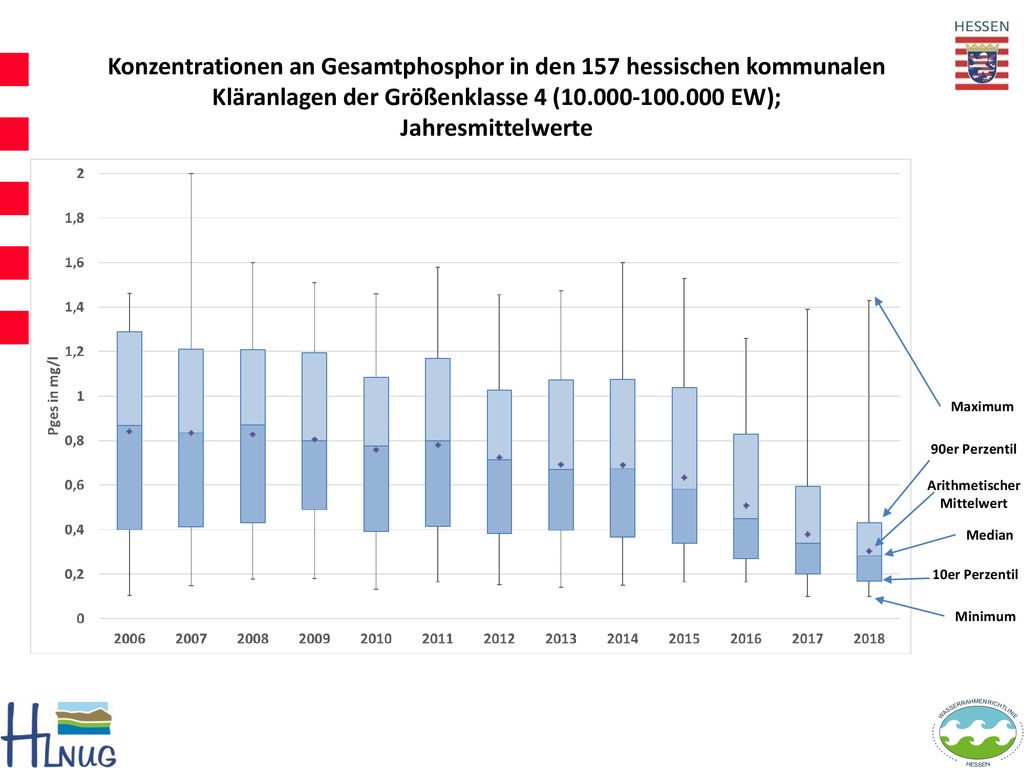

23 Arithmetischer Mittelwert
Konzentrationen an Gesamtphosphor in den 157 hessischen kommunalen Kläranlagen der Größenklasse 4 ( EW); Jahresmittelwerte Maximum 90er Perzentil Arithmetischer Mittelwert Median 10er Perzentil Minimum

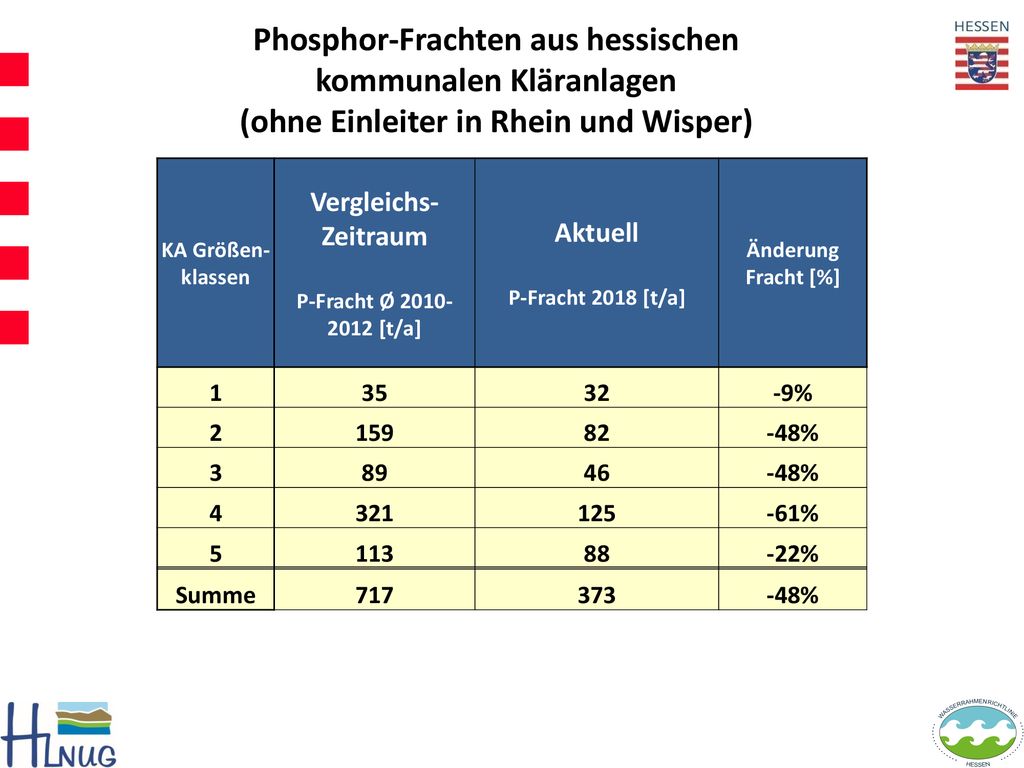

24 Phosphor-Frachten aus hessischen kommunalen Kläranlagen (ohne Einleiter in Rhein und Wisper)
KA Größen-klassen Vergleichs-Zeitraum P-Fracht Ø [t/a] Aktuell P-Fracht 2018 [t/a] Änderung Fracht [%] 1 35 32 -9% 2 159 82 -48% 3 89 46 4 321 125 -61% 5 113 88 -22% Summe 717 373

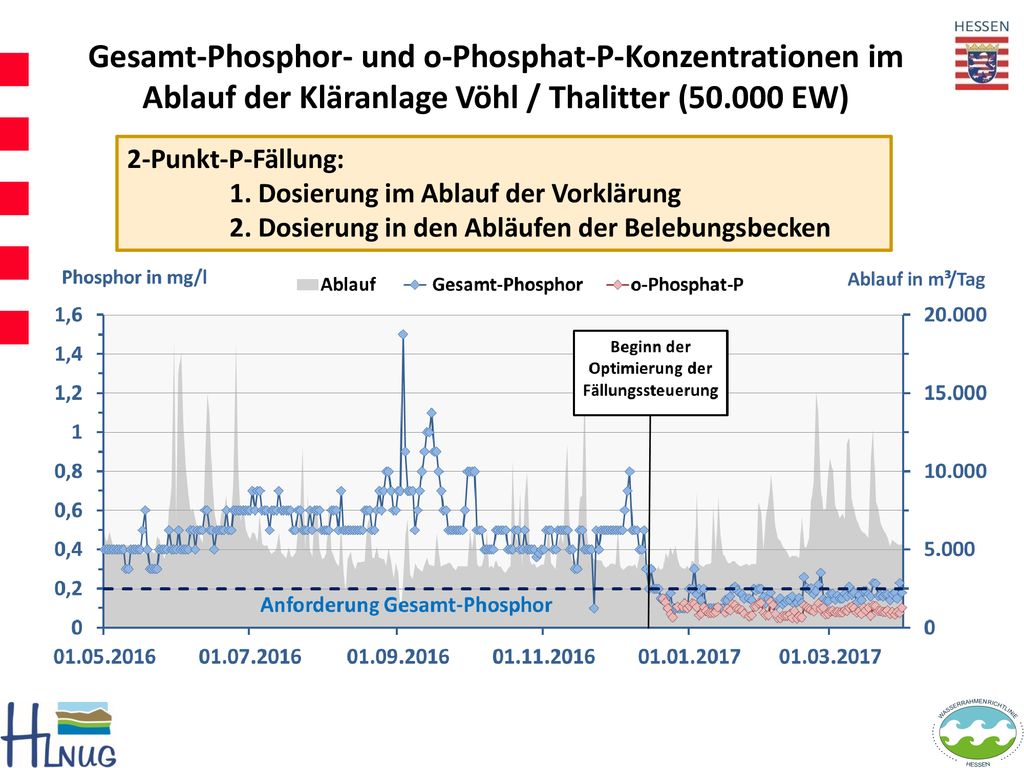

25 Gesamt-Phosphor- und o-Phosphat-P-Konzentrationen im Ablauf der Kläranlage Vöhl / Thalitter ( EW) 2-Punkt-P-Fällung: 1. Dosierung im Ablauf der Vorklärung 2. Dosierung in den Abläufen der Belebungsbecken

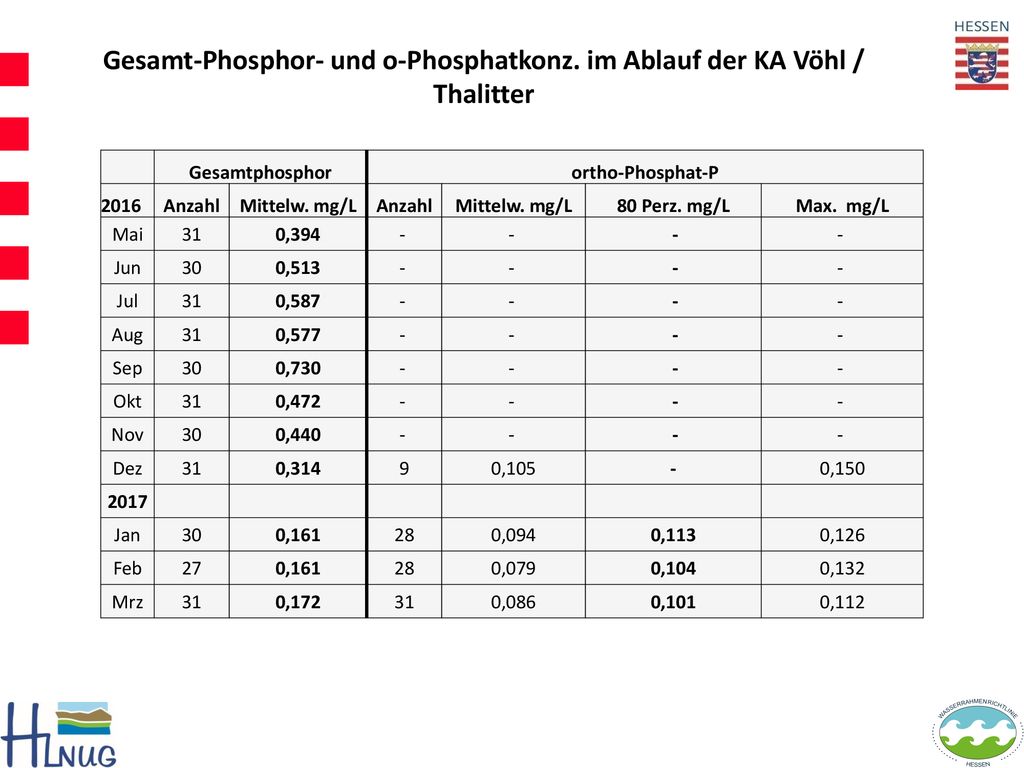

26 Gesamt-Phosphor- und o-Phosphatkonz. im Ablauf der KA Vöhl / Thalitter
Gesamtphosphor ortho-Phosphat-P 2016 Anzahl Mittelw. mg/L 80 Perz. mg/L Max. mg/L Mai 31 0,394 -   - Jun 30 0,513 Jul 0,587 Aug 0,577 Sep 0,730 Okt 0,472 Nov 0,440 Dez 0,314 9 0,105  -  0,150 2017 Jan 0,161 28 0,094 0,113 0,126 Feb 27 0,079 0,104 0,132 Mrz 0,172 0,086 0,101 0,112

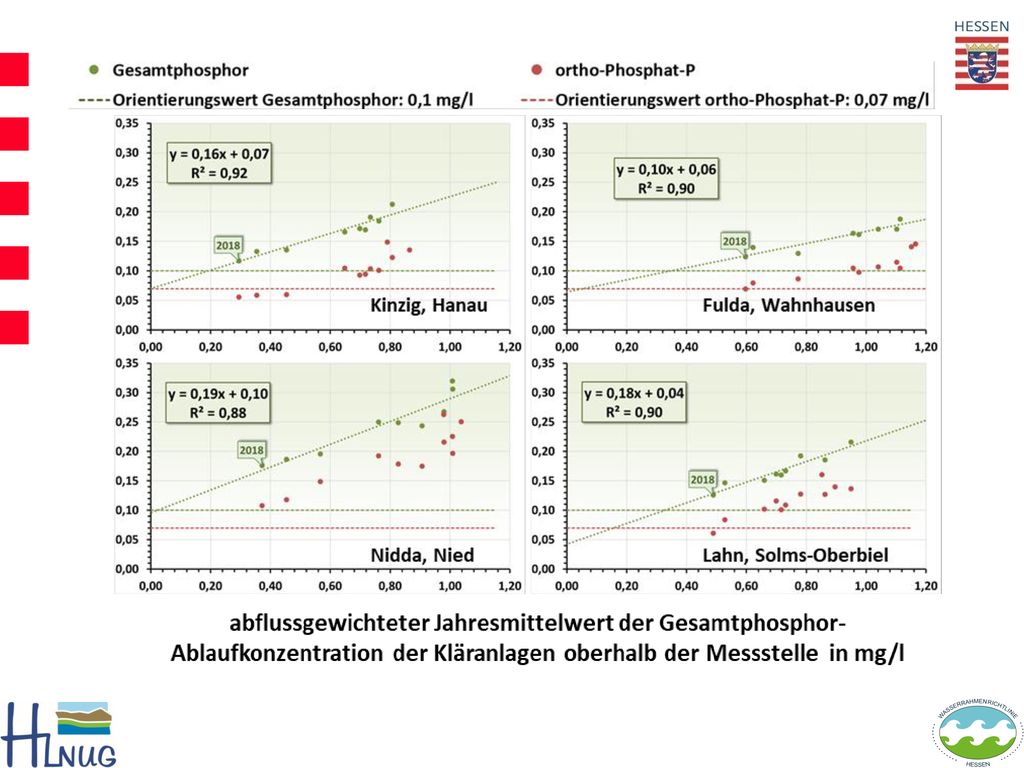

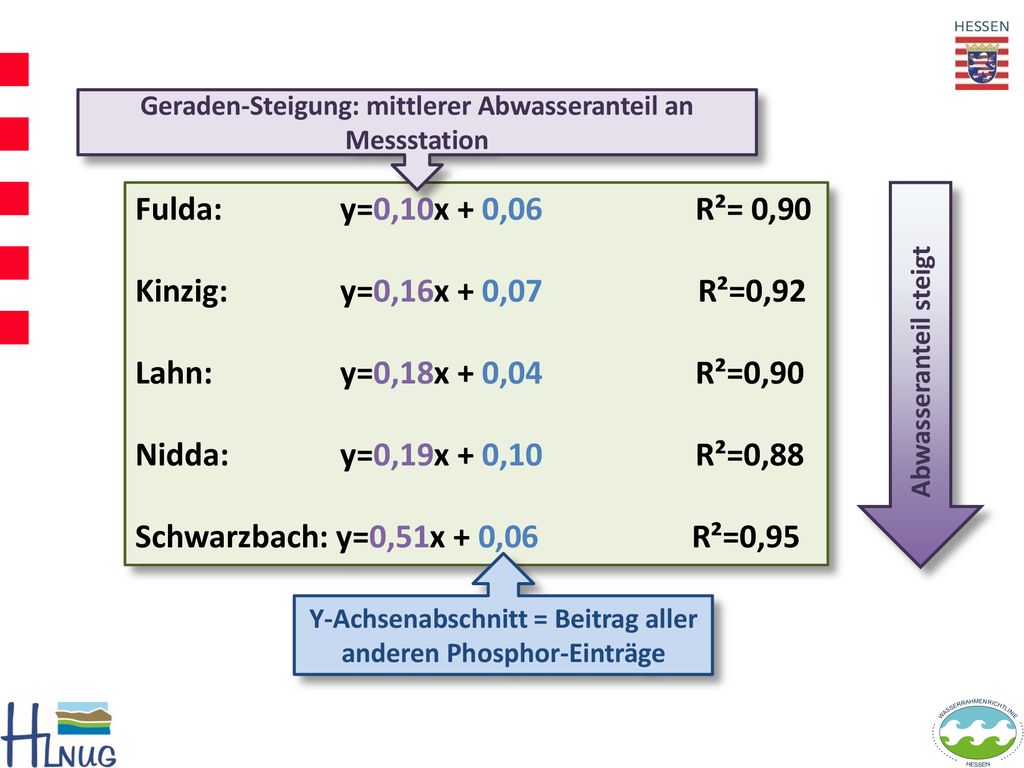

27 Fulda: y=0,10x + 0,06 R²= 0,90 Kinzig: y=0,16x + 0,07 R²=0,92
Lahn: y=0,18x + 0, R²=0,90 Nidda: y=0,19x + 0, R²=0,88 Schwarzbach: y=0,51x + 0, R²=0,95 Abwasseranteil steigt Y-Achsenabschnitt = Beitrag aller anderen Phosphor-Einträge Geraden-Steigung: mittlerer Abwasseranteil an Messstation

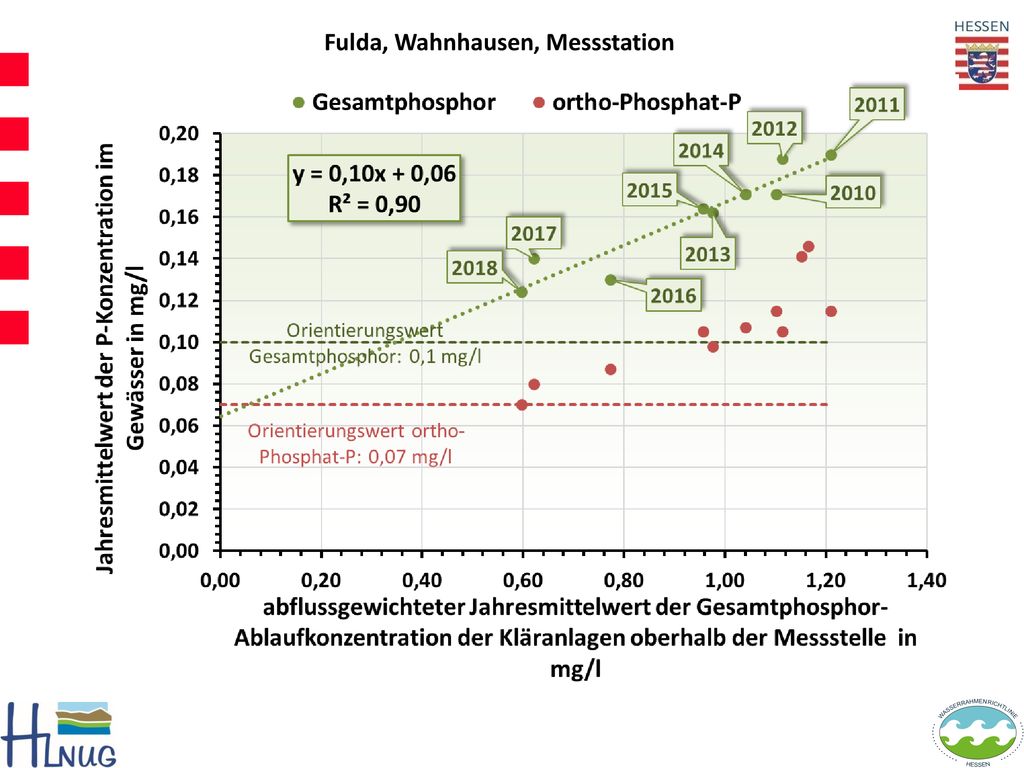

28 Fulda, Wahnhausen, Messstation

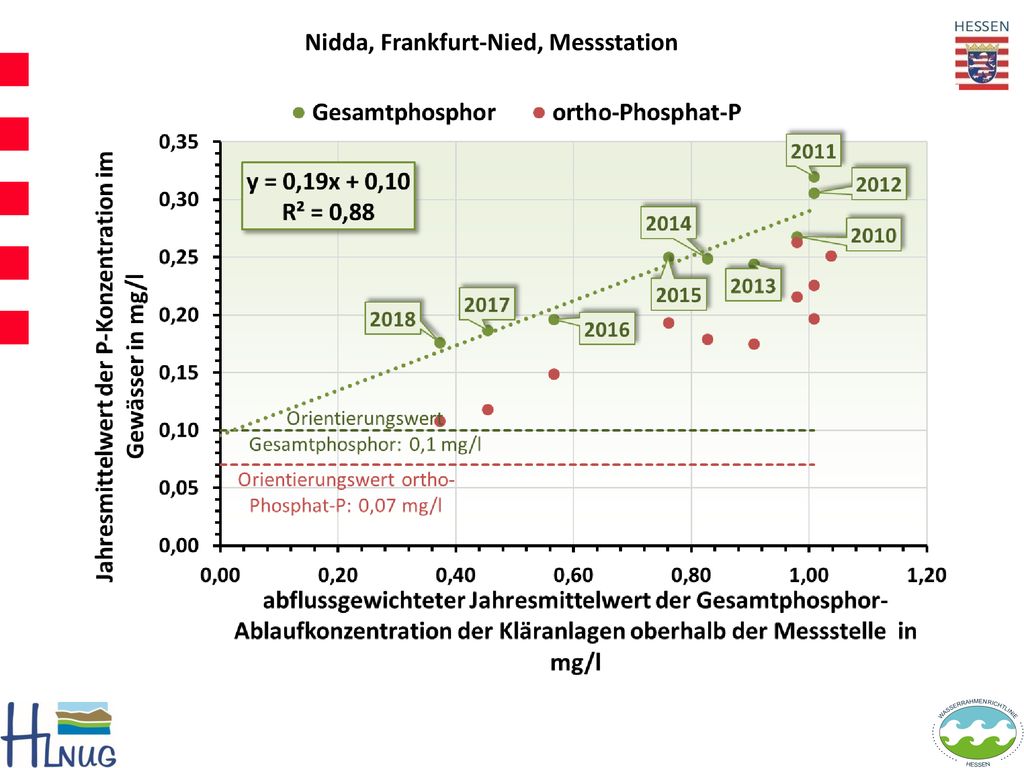

29 Nidda, Frankfurt-Nied, Messstation

30 Lahn, Solms-Oberbiel, Messstation

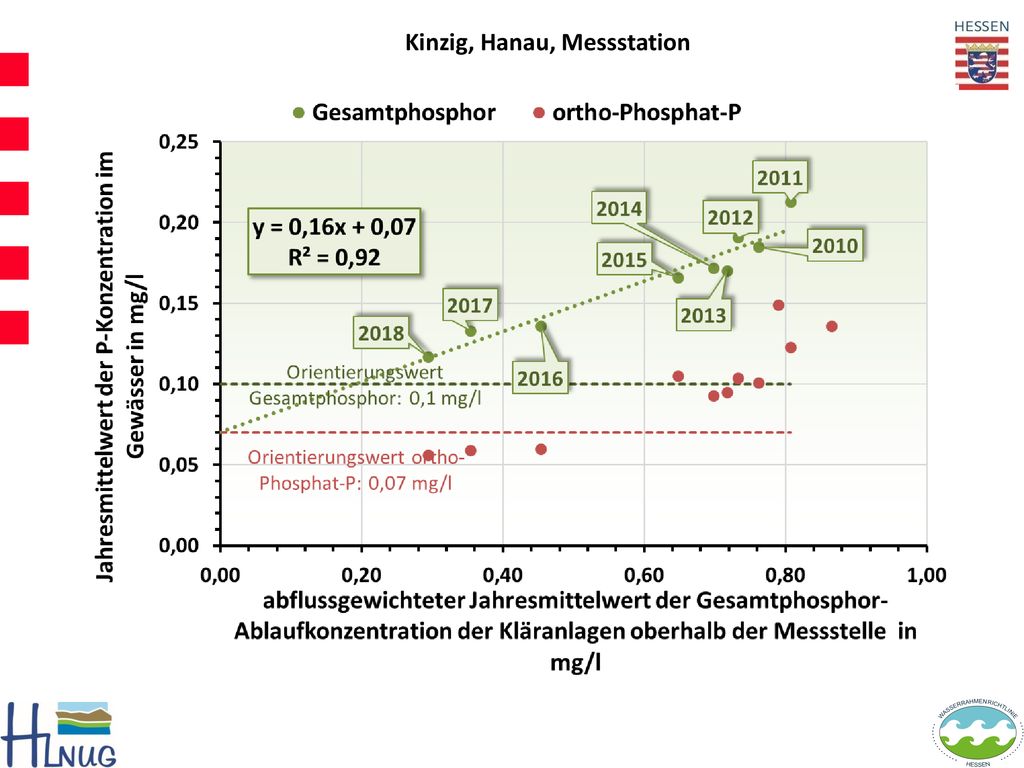

31 Kinzig, Hanau, Messstation

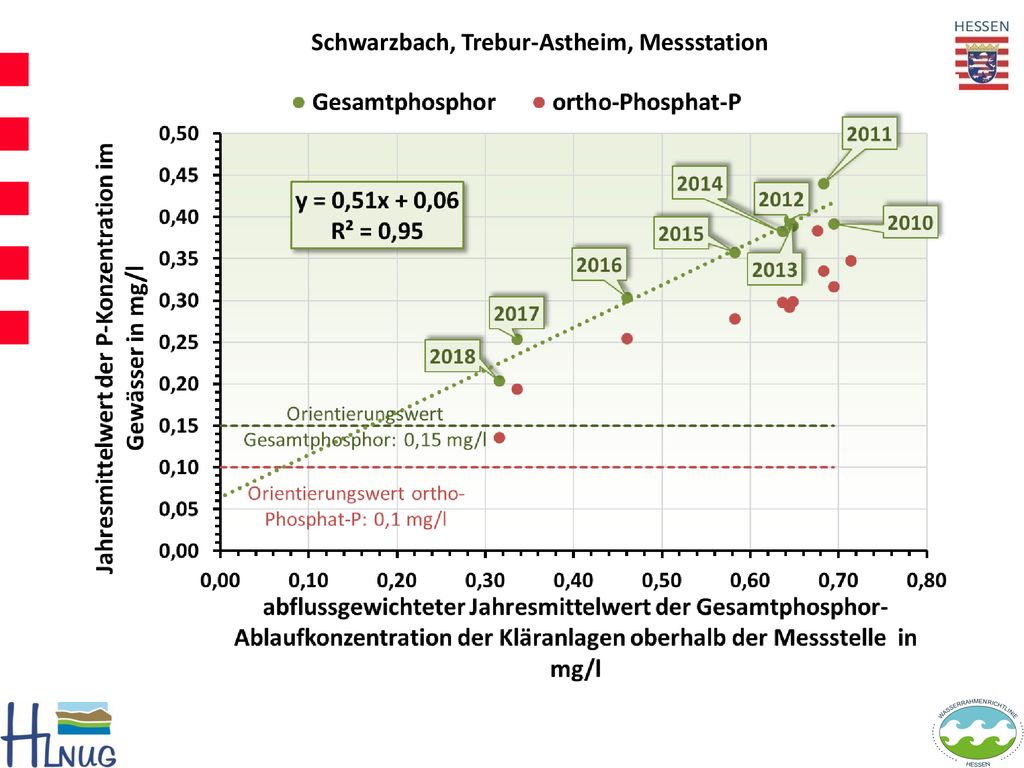

32 Schwarzbach, Trebur-Astheim, Messstation

33

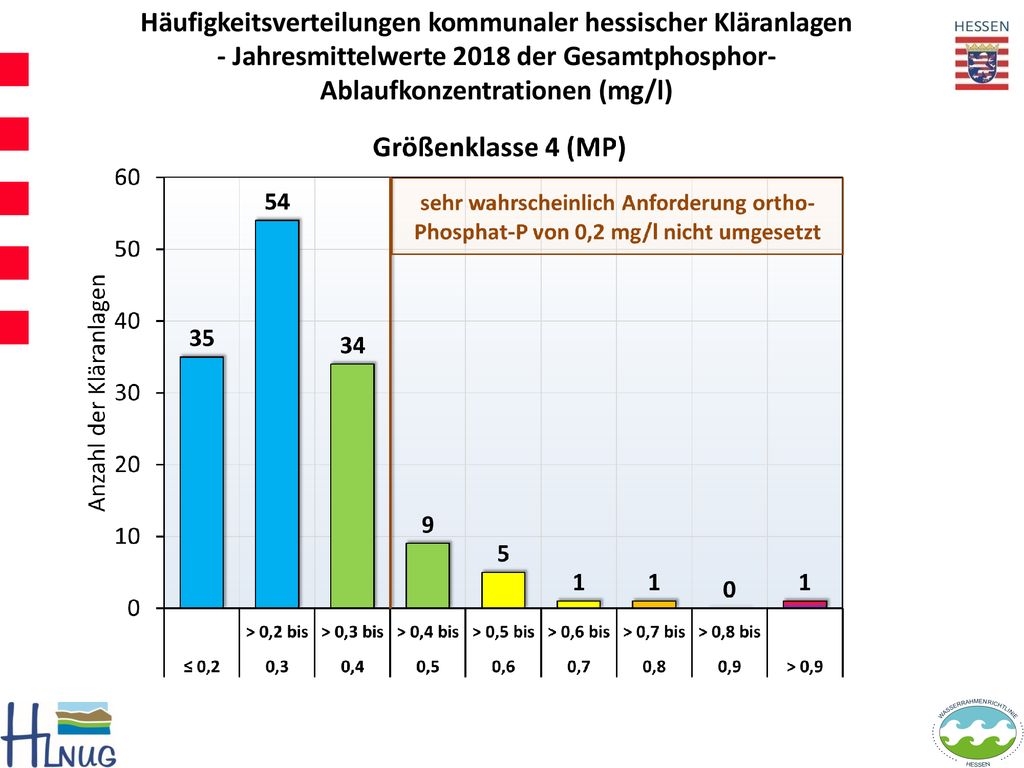

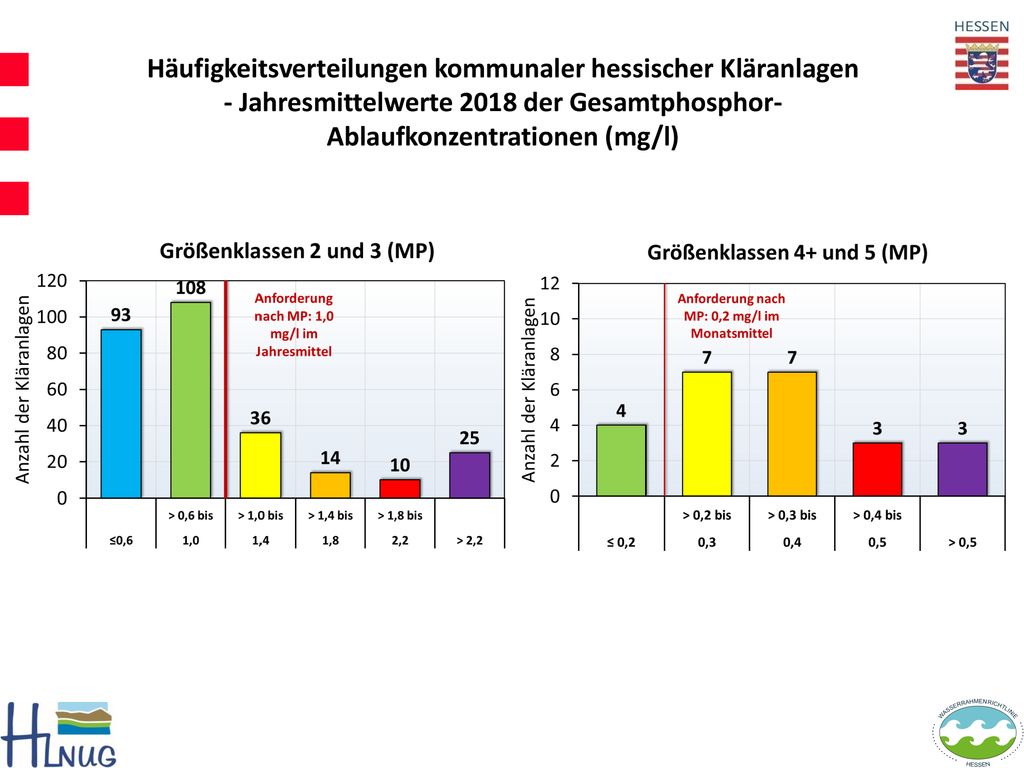

34 Häufigkeitsverteilungen kommunaler hessischer Kläranlagen
- Jahresmittelwerte 2018 der Gesamtphosphor- Ablaufkonzentrationen (mg/l)

35 Häufigkeitsverteilungen kommunaler hessischer Kläranlagen
- Jahresmittelwerte 2018 der Gesamtphosphor- Ablaufkonzentrationen (mg/l)

36

37

38

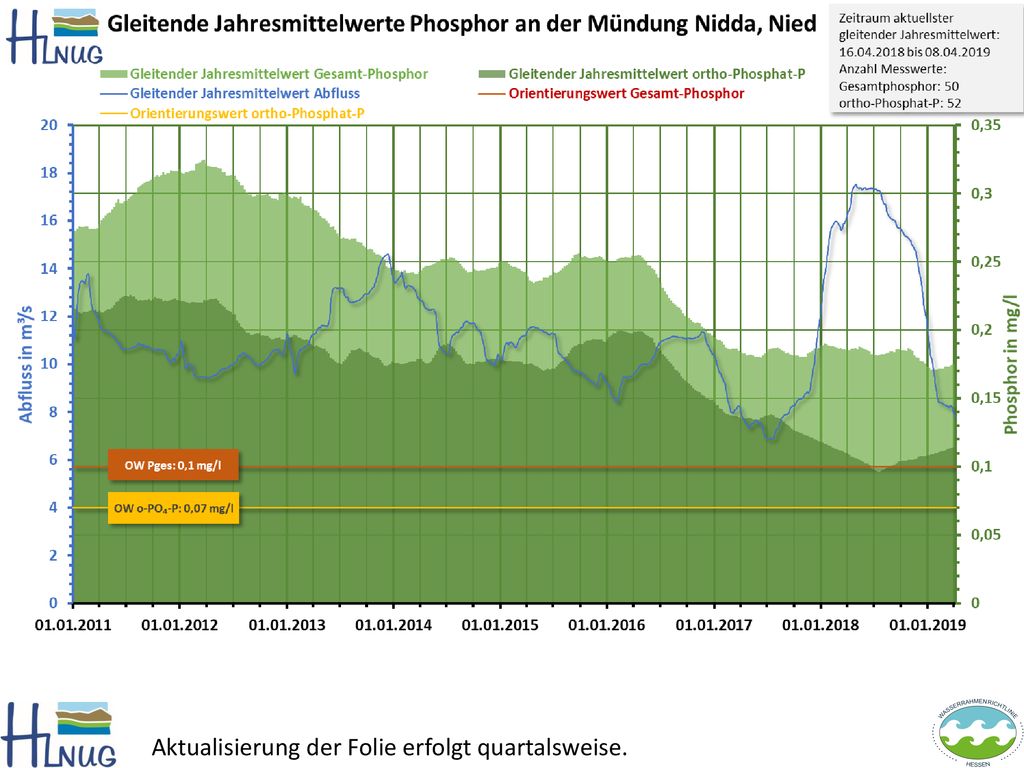

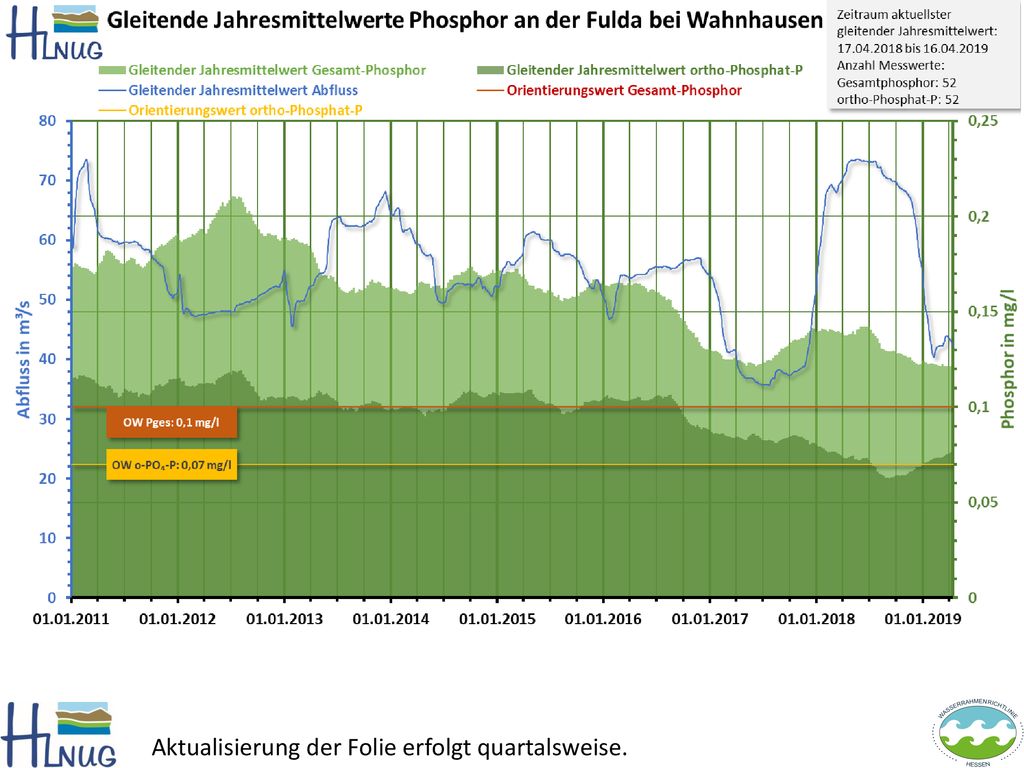

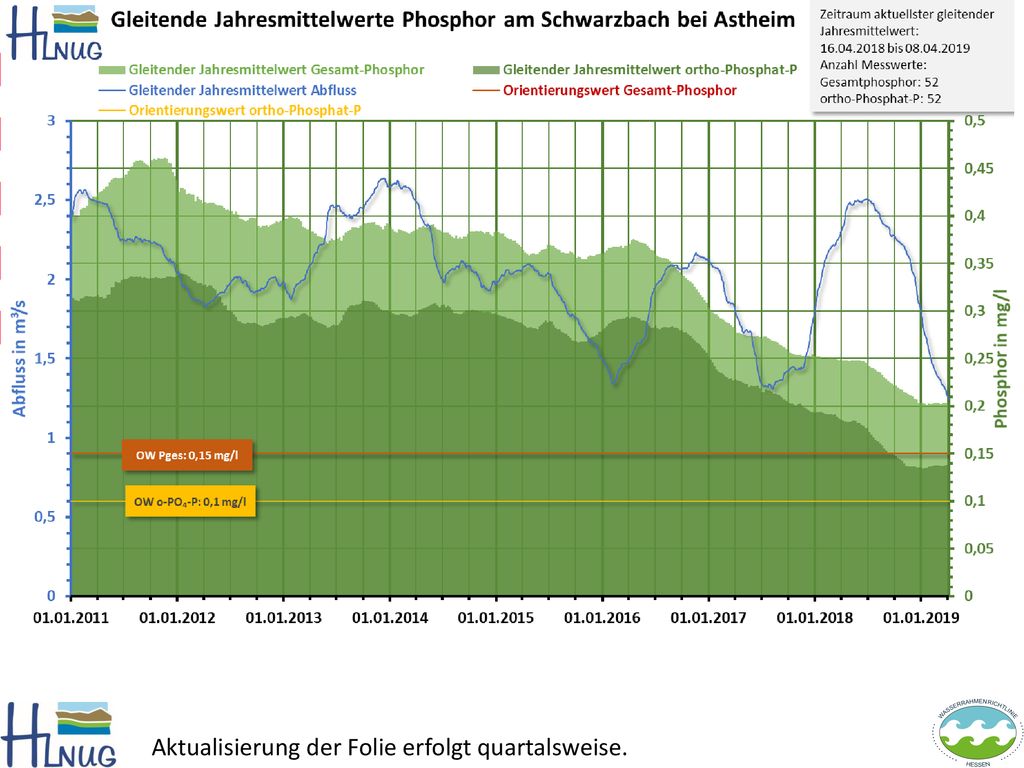

39 Aktualisierung der Folie erfolgt quartalsweise.

40 Aktualisierung der Folie erfolgt quartalsweise.

41 Aktualisierung der Folie erfolgt quartalsweise.

42 Aktualisierung der Folie erfolgt quartalsweise.

43 Aktualisierung der Folie erfolgt quartalsweise.
