1 Dialogmanagement am Beispiel des Dialogsystems WAXHOLM
Referat Hannes Biesinger Seminar VoiceXML SS2001 Dialogmanagement

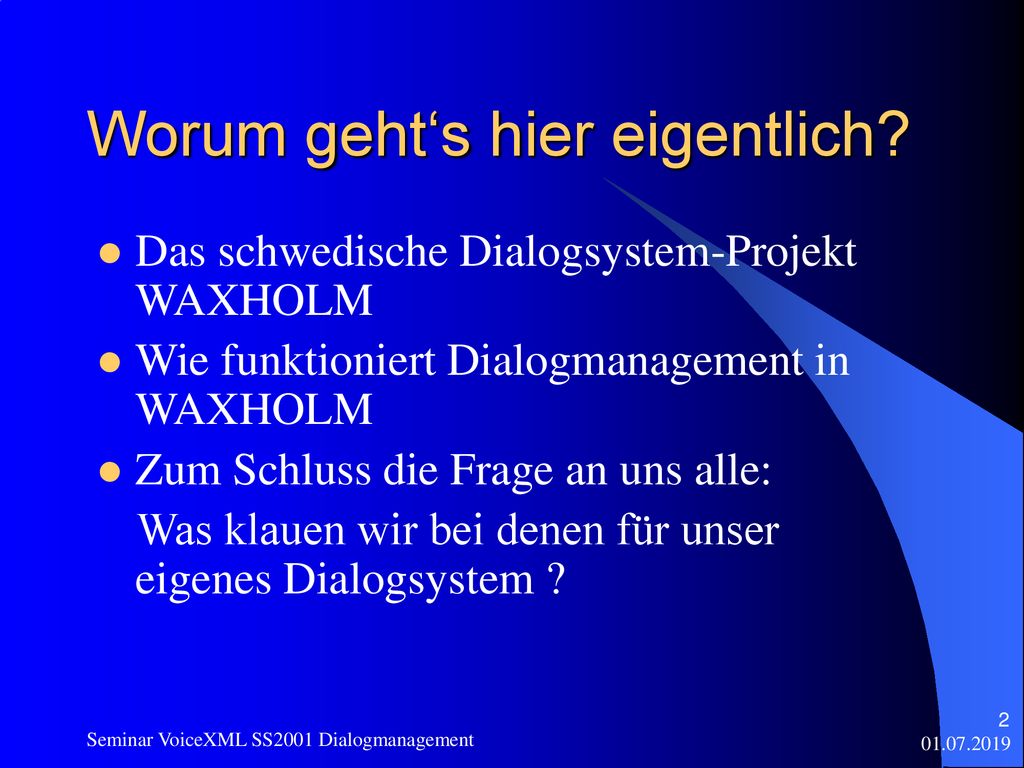

2 Worum geht‘s hier eigentlich?
Das schwedische Dialogsystem-Projekt WAXHOLM Wie funktioniert Dialogmanagement in WAXHOLM Zum Schluss die Frage an uns alle: Was klauen wir bei denen für unser eigenes Dialogsystem ? Von IKEA? Seminar VoiceXML SS2001 Dialogmanagement

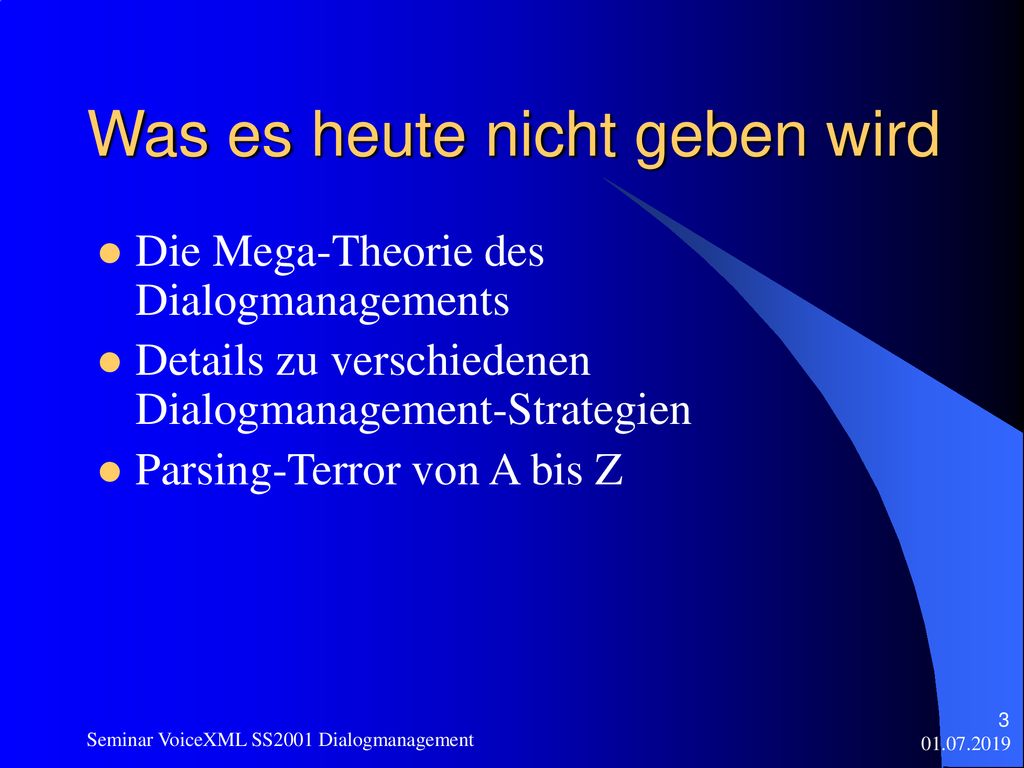

3 Was es heute nicht geben wird
Die Mega-Theorie des Dialogmanagements Details zu verschiedenen Dialogmanagement-Strategien Parsing-Terror von A bis Z Seminar VoiceXML SS2001 Dialogmanagement

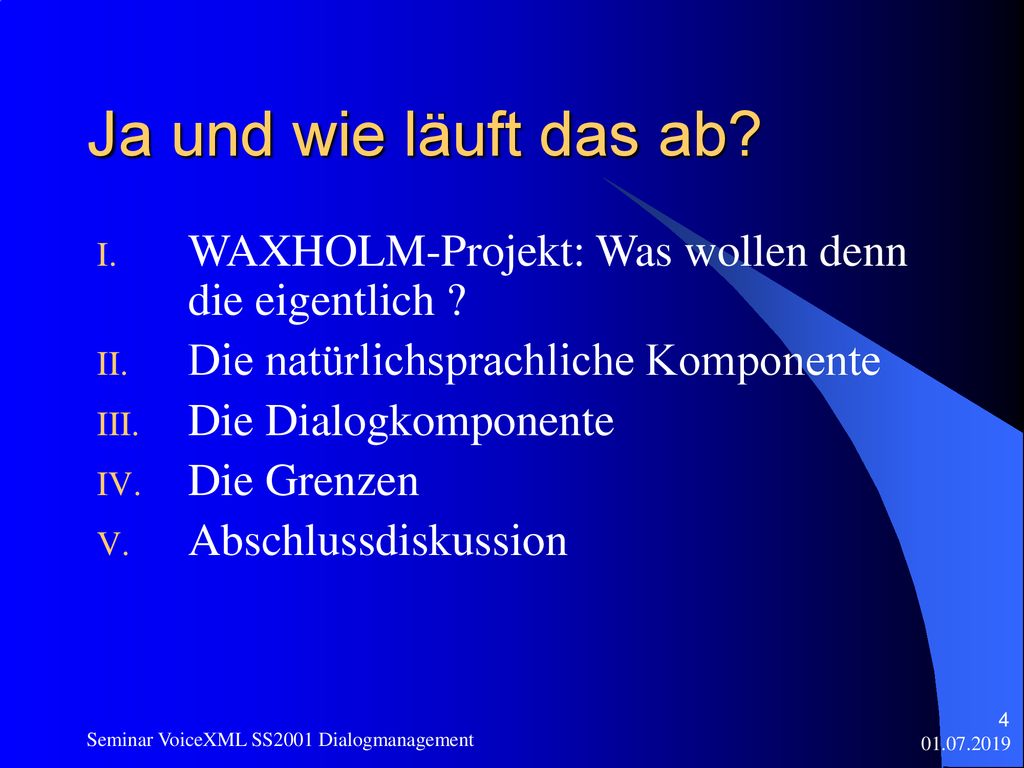

4 Ja und wie läuft das ab? WAXHOLM-Projekt: Was wollen denn die eigentlich ? Die natürlichsprachliche Komponente Die Dialogkomponente Die Grenzen Abschlussdiskussion Seminar VoiceXML SS2001 Dialogmanagement

5 Komm, jetzt sag‘ mal konkret...!
Na gut, wenn‘s denn sein muss... Seminar VoiceXML SS2001 Dialogmanagement

6 WAXHOLM-Projekt: Was wollen denn die eigentlich ?
Entstand an der KTH Stockholm bis 1995 Information über Schiffsverkehr in der Stockholmer Inselgruppe Fahrpläne Karten Zusatzinfos: Hotels, Gaststätten Seminar VoiceXML SS2001 Dialogmanagement

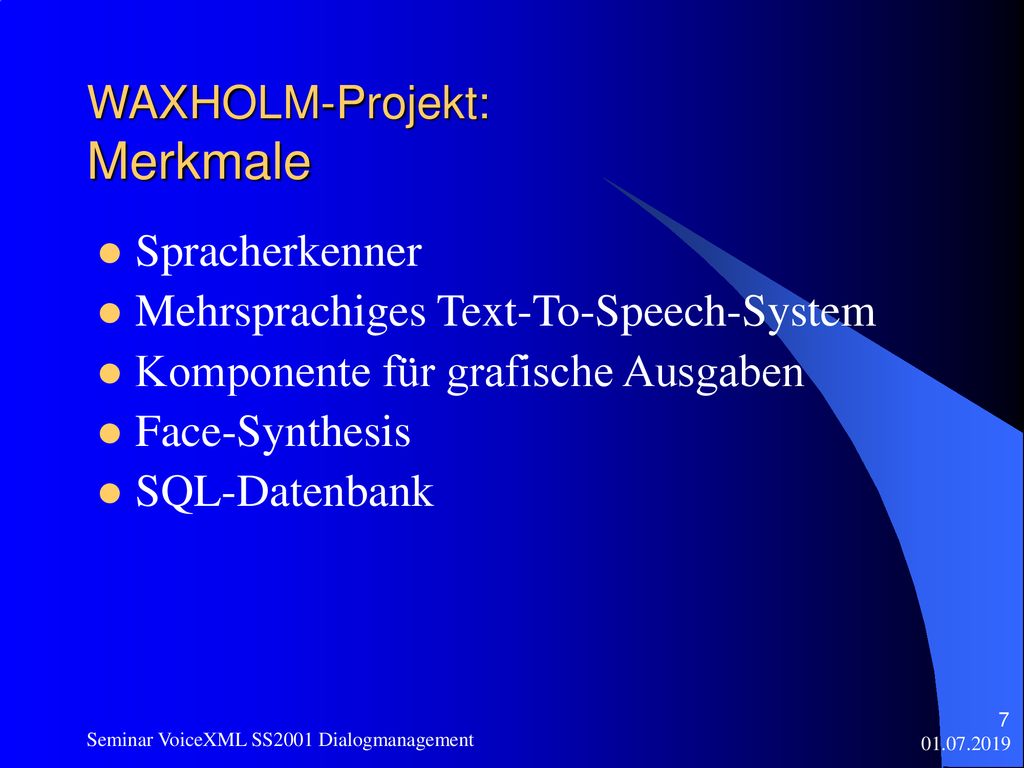

7 WAXHOLM-Projekt: Merkmale
Spracherkenner Mehrsprachiges Text-To-Speech-System Komponente für grafische Ausgaben Face-Synthesis SQL-Datenbank Seminar VoiceXML SS2001 Dialogmanagement

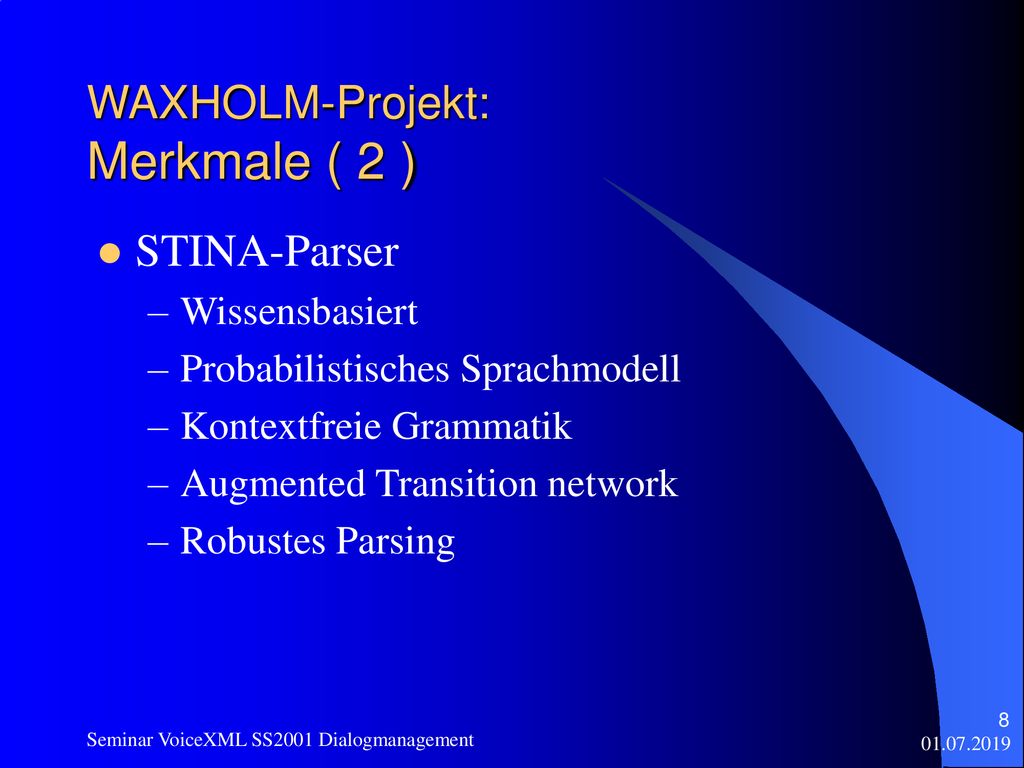

8 WAXHOLM-Projekt: Merkmale ( 2 )
STINA-Parser Wissensbasiert Probabilistisches Sprachmodell Kontextfreie Grammatik Augmented Transition network Robustes Parsing Seminar VoiceXML SS2001 Dialogmanagement

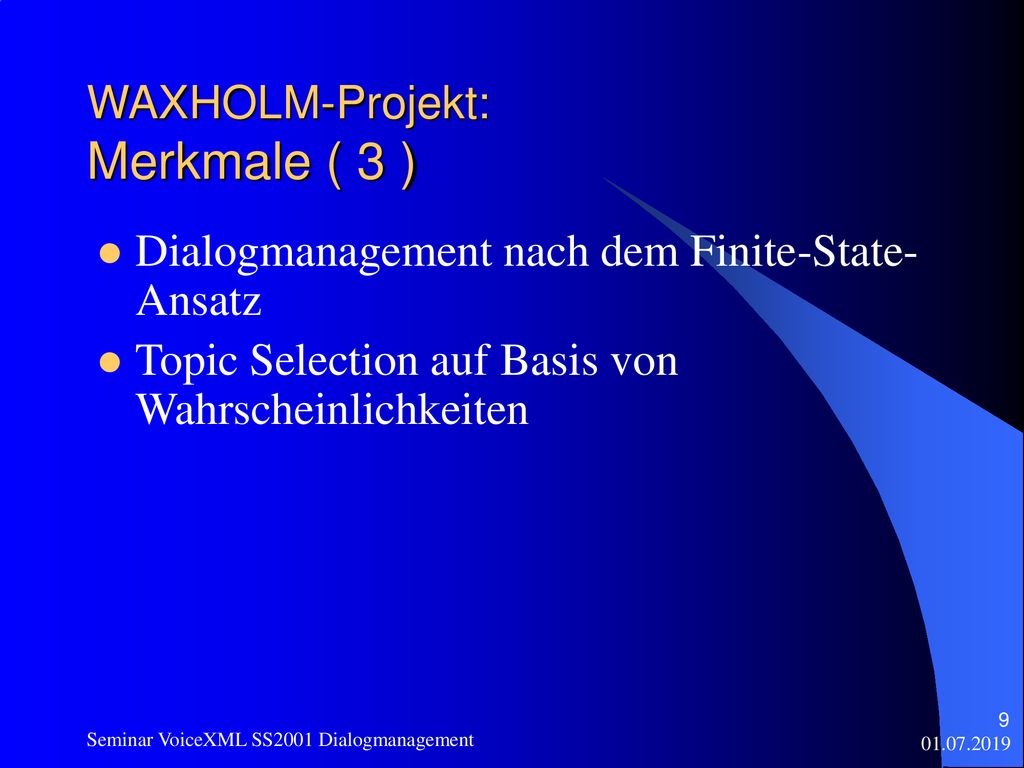

9 WAXHOLM-Projekt: Merkmale ( 3 )
Dialogmanagement nach dem Finite-State-Ansatz Topic Selection auf Basis von Wahrscheinlichkeiten Seminar VoiceXML SS2001 Dialogmanagement

10 Überblick über WAXHOLM
Seminar VoiceXML SS2001 Dialogmanagement

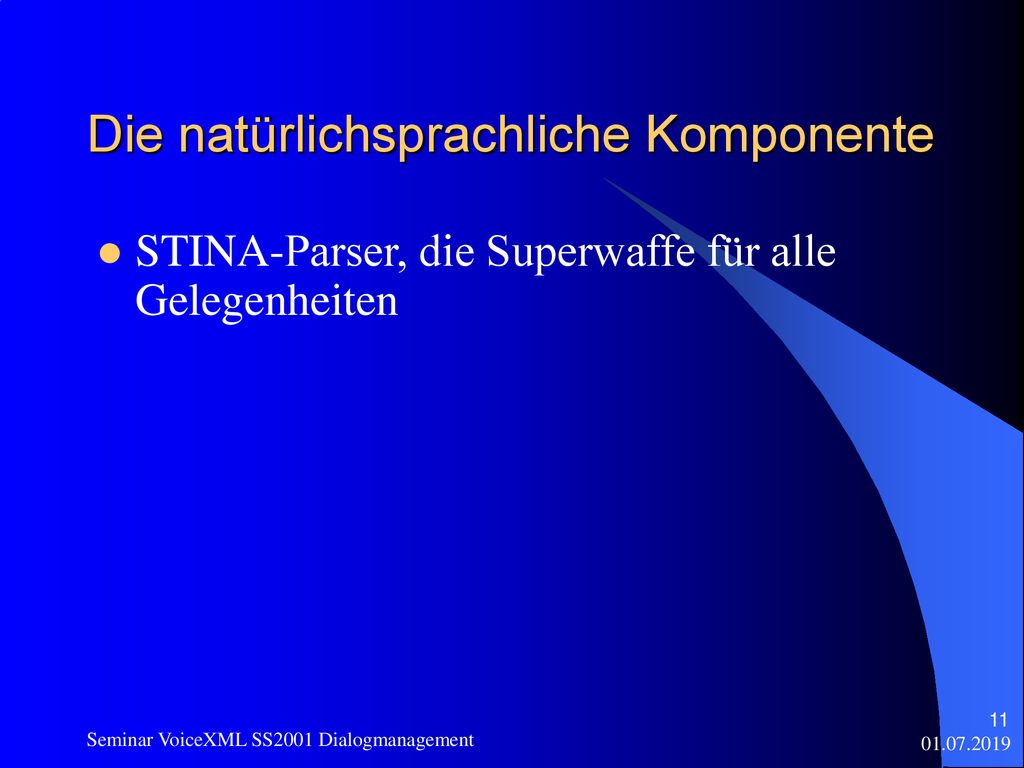

11 Die natürlichsprachliche Komponente
STINA-Parser, die Superwaffe für alle Gelegenheiten Seminar VoiceXML SS2001 Dialogmanagement

12 STINA Dömänenspezifische Grammatik ( sublanguage grammar )
Kontextfreie Grammatik Wissensbasiert Probabilistisches Sprachmodell Stack-decoding search strategy Feature-passing mechanism, unification Seminar VoiceXML SS2001 Dialogmanagement

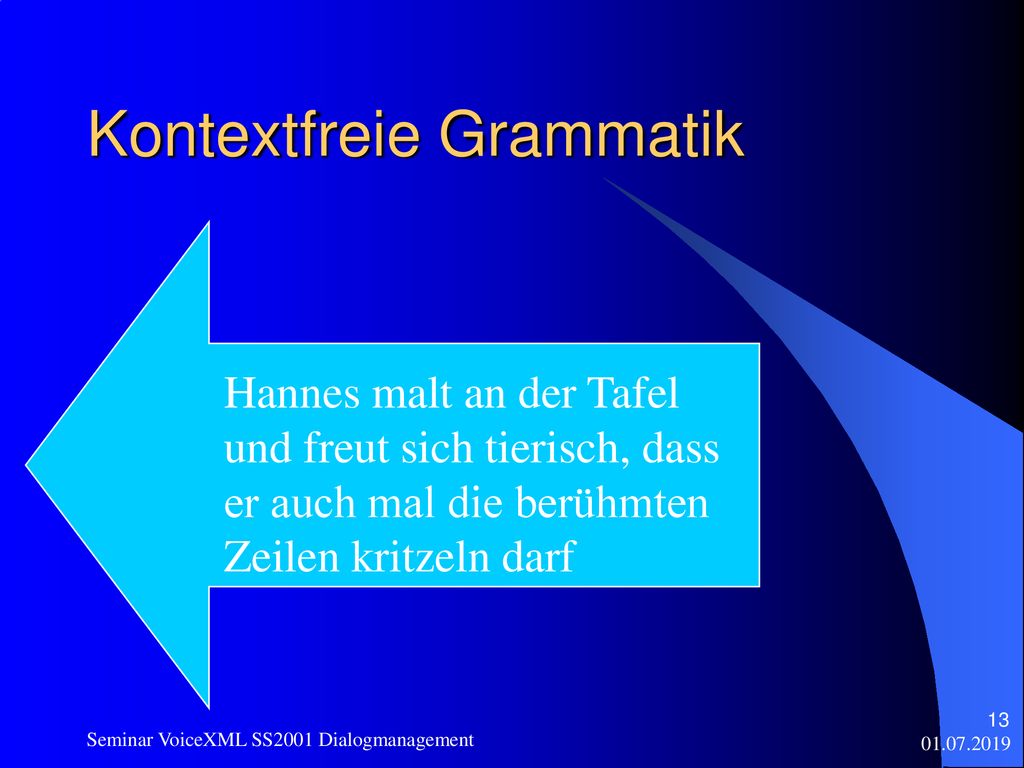

13 Kontextfreie Grammatik
Hannes malt an der Tafel und freut sich tierisch, dass er auch mal die berühmten Zeilen kritzeln darf Seminar VoiceXML SS2001 Dialogmanagement

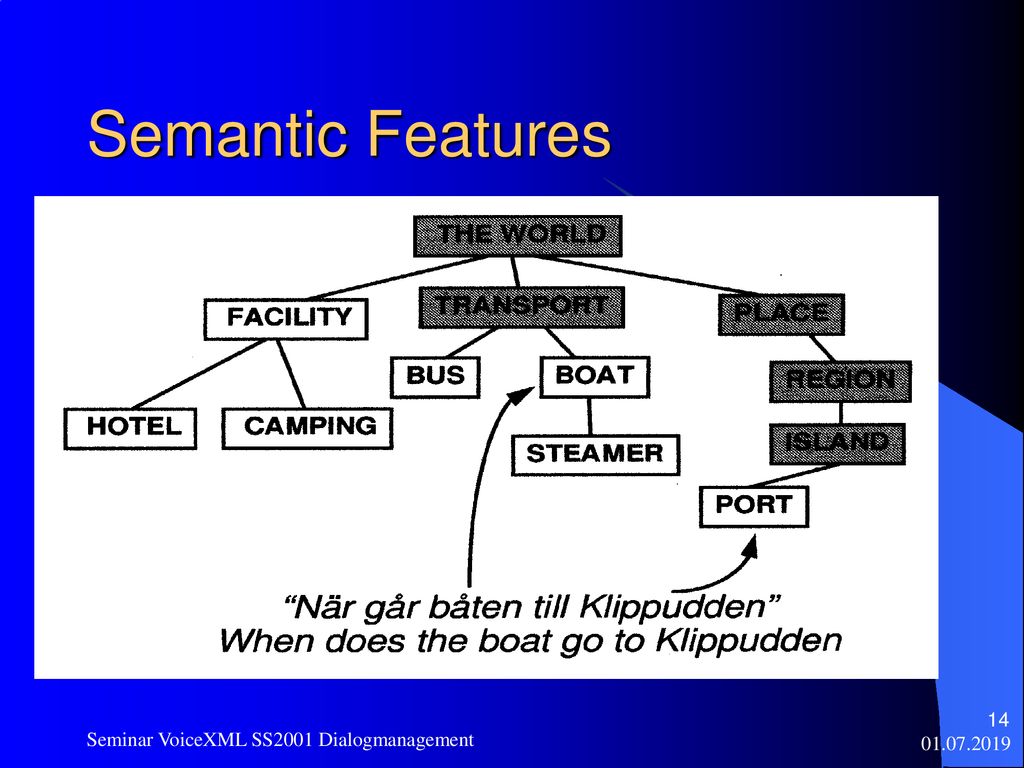

14 Semantic Features Seminar VoiceXML SS2001 Dialogmanagement

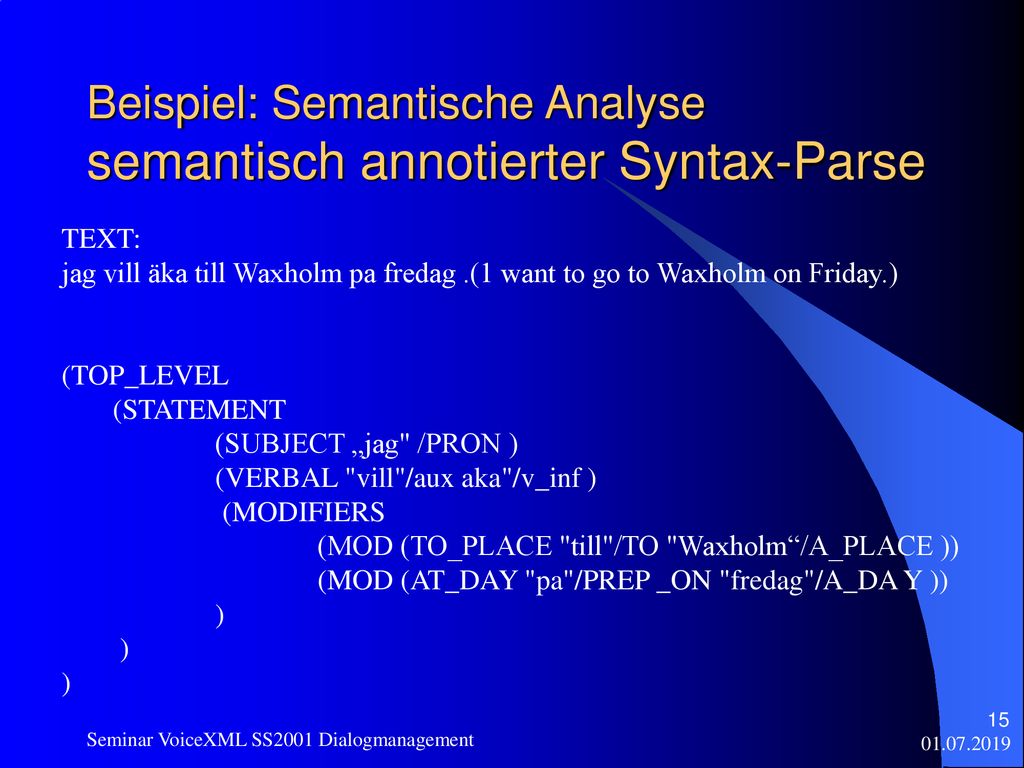

15 Beispiel: Semantische Analyse semantisch annotierter Syntax-Parse
TEXT: jag vill äka till Waxholm pa fredag .(1 want to go to Waxholm on Friday.) (TOP_LEVEL (STATEMENT (SUBJECT „jag" /PRON ) (VERBAL "vill"/aux aka"/v_inf ) (MODIFIERS (MOD (TO_PLACE "till"/TO "Waxholm“/A_PLACE )) (MOD (AT_DAY "pa"/PREP _ON "fredag"/A_DA Y )) ) Seminar VoiceXML SS2001 Dialogmanagement

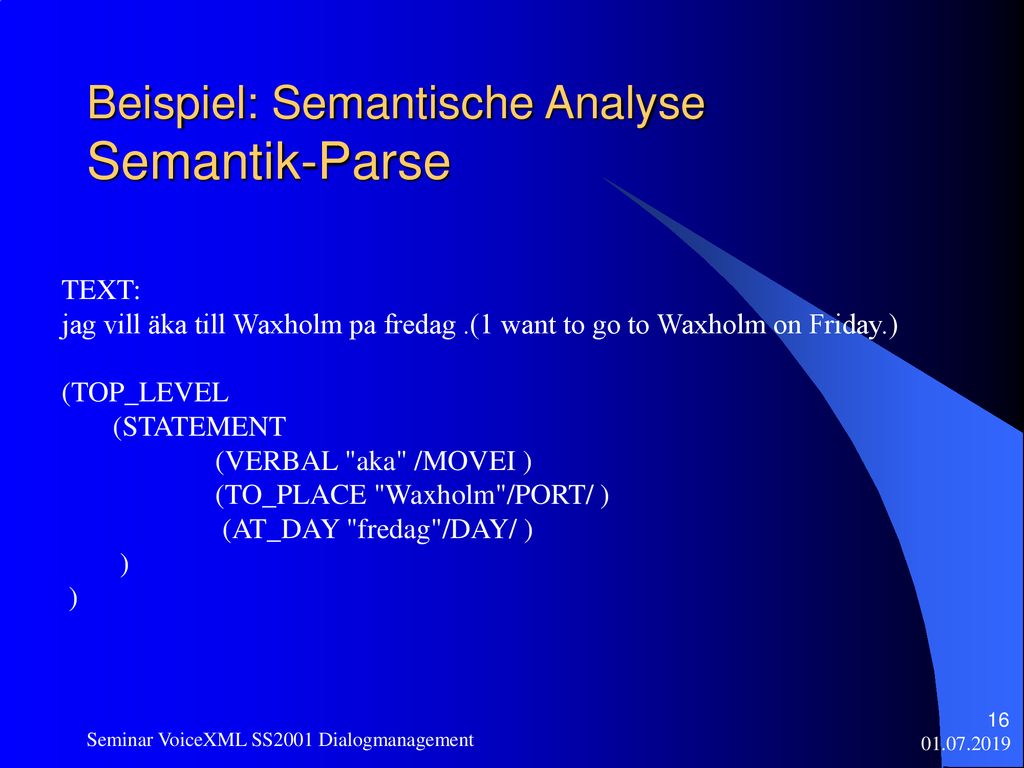

16 Beispiel: Semantische Analyse Semantik-Parse
TEXT: jag vill äka till Waxholm pa fredag .(1 want to go to Waxholm on Friday.) (TOP_LEVEL (STATEMENT (VERBAL "aka" /MOVEI ) (TO_PLACE "Waxholm"/PORT/ ) (AT_DAY "fredag"/DAY/ ) ) Seminar VoiceXML SS2001 Dialogmanagement

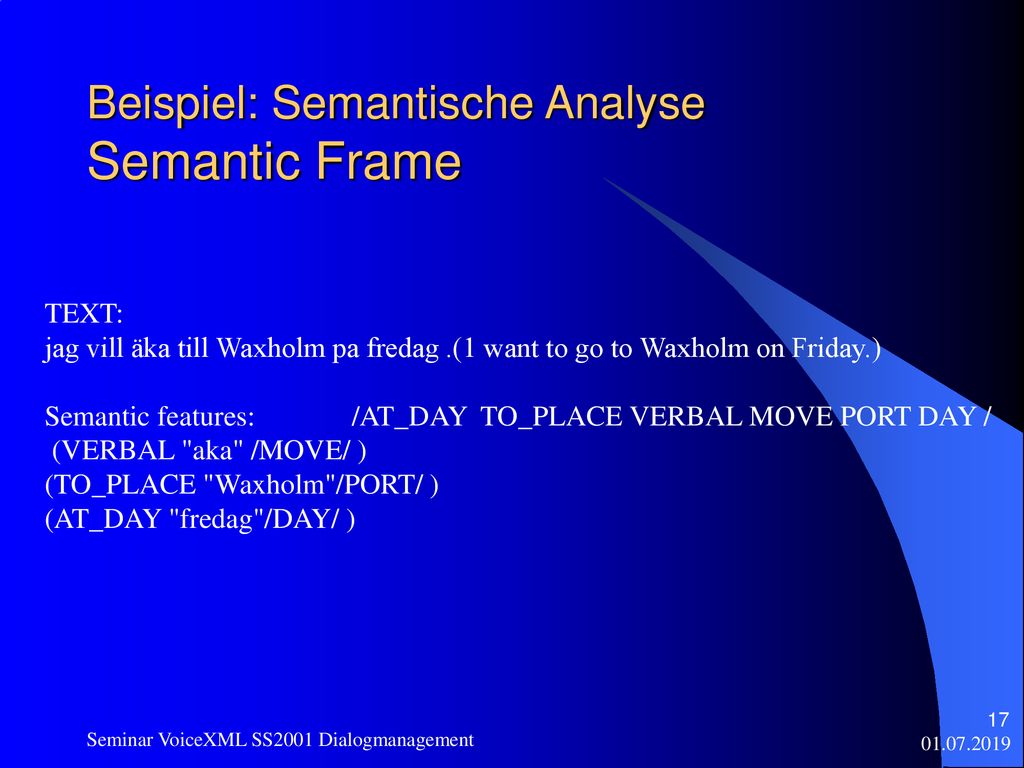

17 Beispiel: Semantische Analyse Semantic Frame
TEXT: jag vill äka till Waxholm pa fredag .(1 want to go to Waxholm on Friday.) Semantic features: /AT_DAY TO_PLACE VERBAL MOVE PORT DAY / (VERBAL "aka" /MOVE/ ) (TO_PLACE "Waxholm"/PORT/ ) (AT_DAY "fredag"/DAY/ ) Seminar VoiceXML SS2001 Dialogmanagement

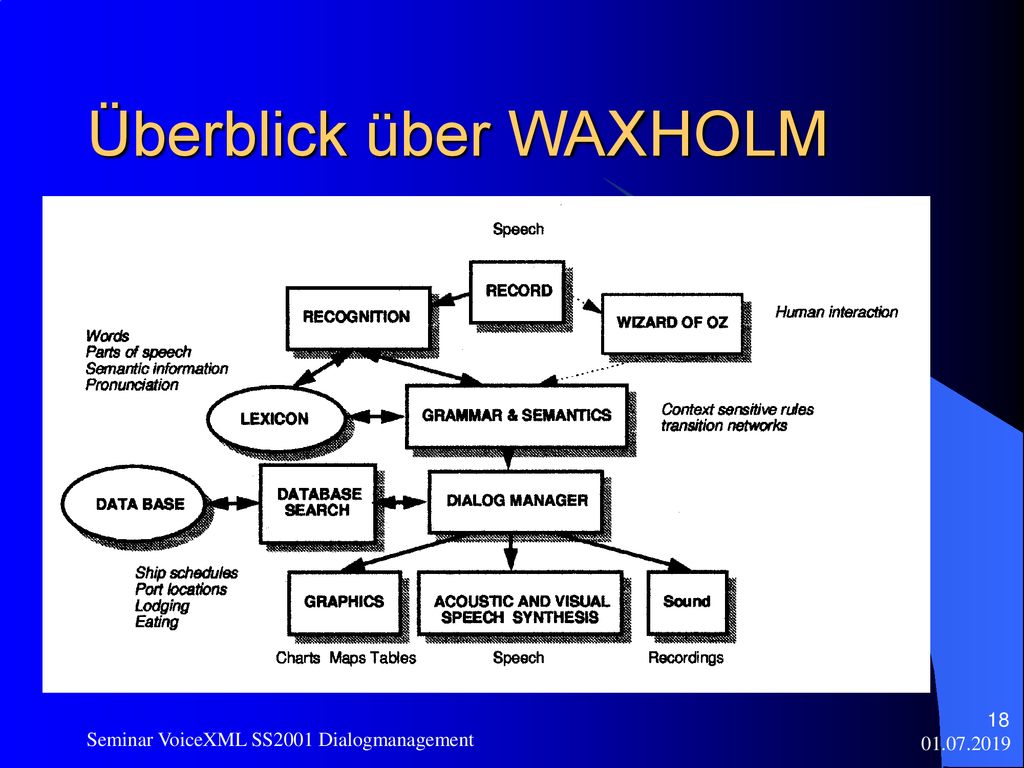

18 Überblick über WAXHOLM
Seminar VoiceXML SS2001 Dialogmanagement

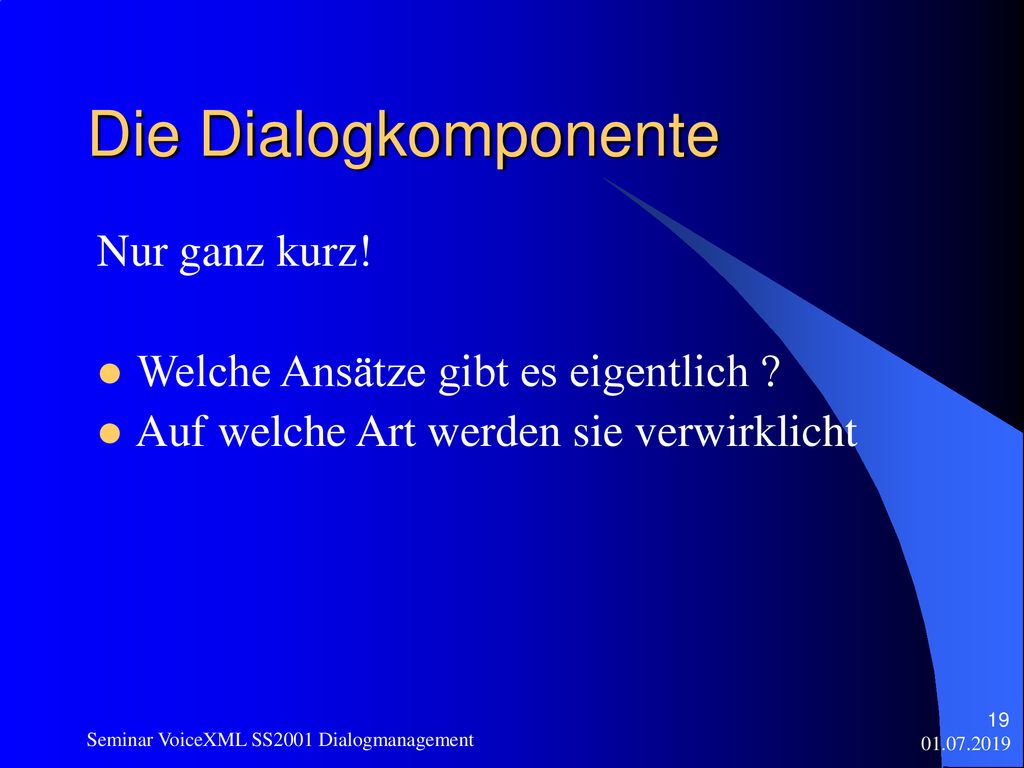

19 Die Dialogkomponente Nur ganz kurz!
Welche Ansätze gibt es eigentlich ? Auf welche Art werden sie verwirklicht Seminar VoiceXML SS2001 Dialogmanagement

20 Dialogführung User-Led System-Directed Mixed-Initiative
Seminar VoiceXML SS2001 Dialogmanagement

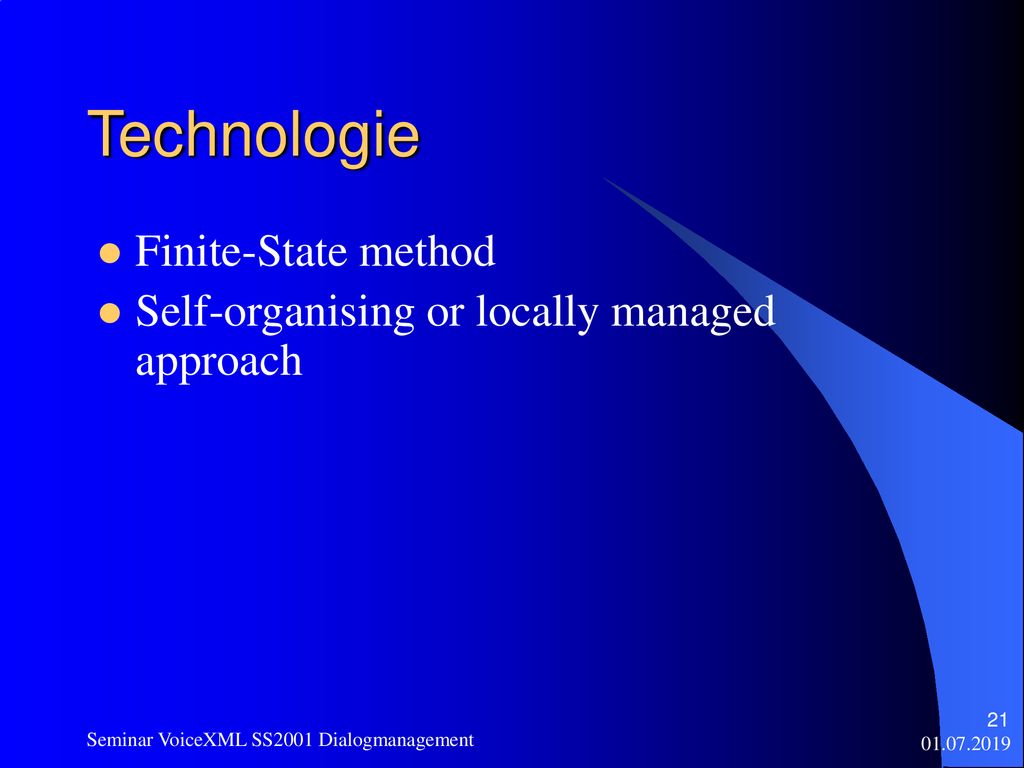

21 Technologie Finite-State method
Self-organising or locally managed approach Seminar VoiceXML SS2001 Dialogmanagement

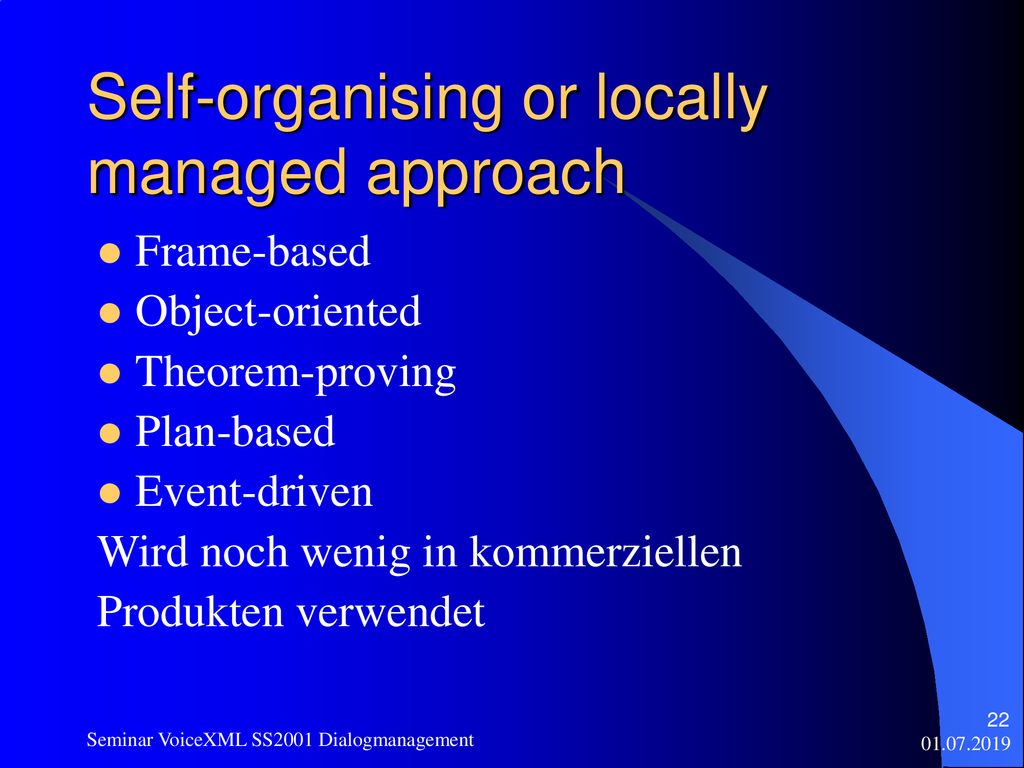

22 Self-organising or locally managed approach
Frame-based Object-oriented Theorem-proving Plan-based Event-driven Wird noch wenig in kommerziellen Produkten verwendet Seminar VoiceXML SS2001 Dialogmanagement

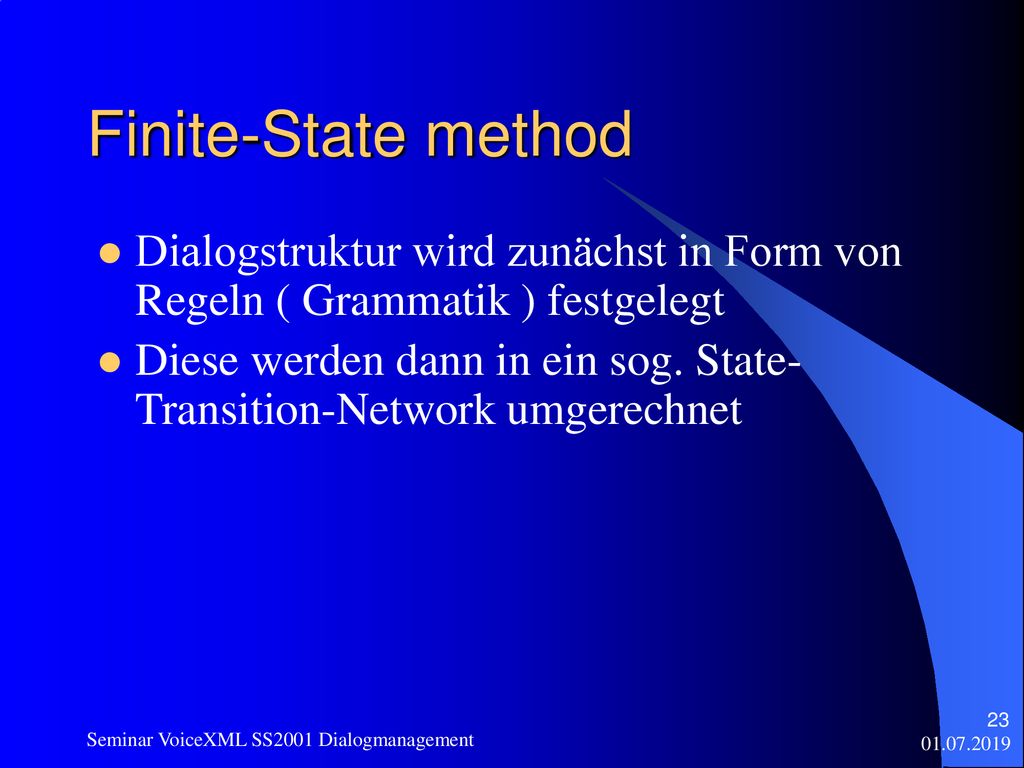

23 Finite-State method Dialogstruktur wird zunächst in Form von Regeln ( Grammatik ) festgelegt Diese werden dann in ein sog. State-Transition-Network umgerechnet Beispiel wird an der Tafel gezeigt Seminar VoiceXML SS2001 Dialogmanagement

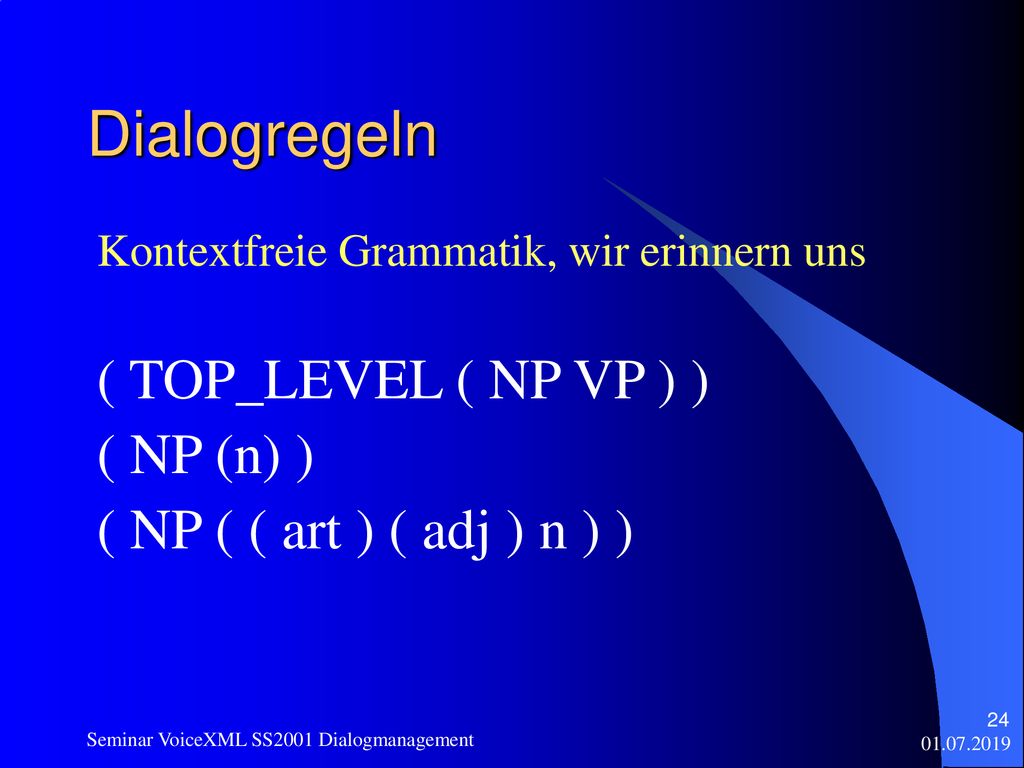

24 Dialogregeln ( TOP_LEVEL ( NP VP ) ) ( NP (n) )
Kontextfreie Grammatik, wir erinnern uns ( TOP_LEVEL ( NP VP ) ) ( NP (n) ) ( NP ( ( art ) ( adj ) n ) ) Seminar VoiceXML SS2001 Dialogmanagement

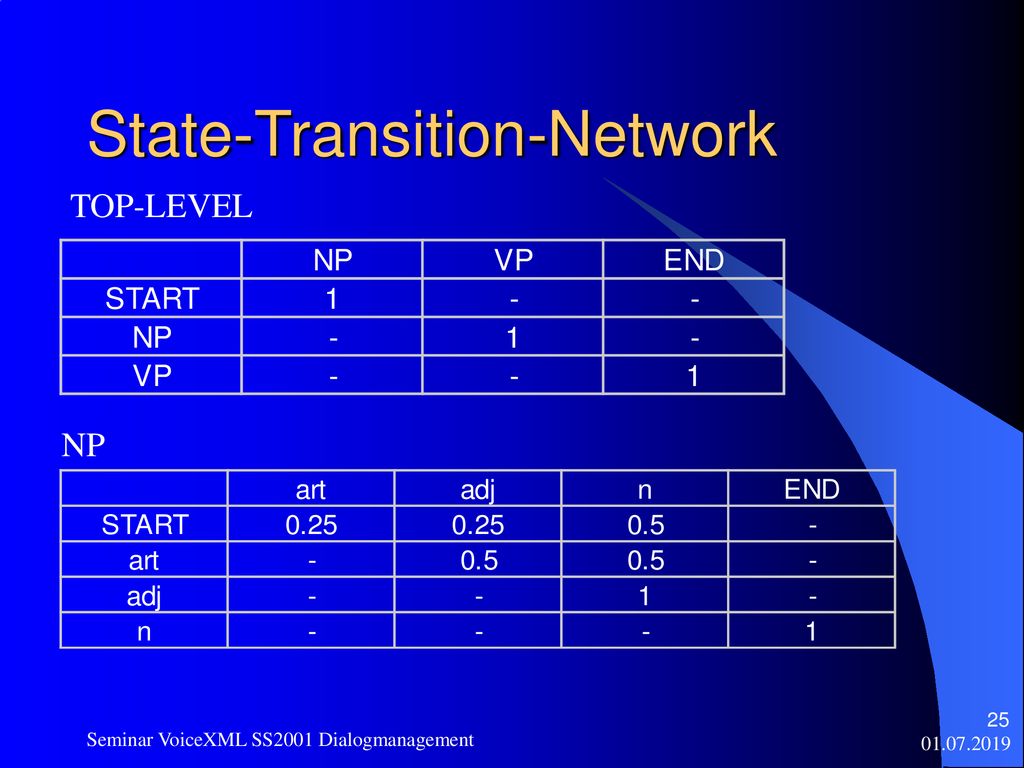

25 State-Transition-Network
TOP-LEVEL NP Seminar VoiceXML SS2001 Dialogmanagement

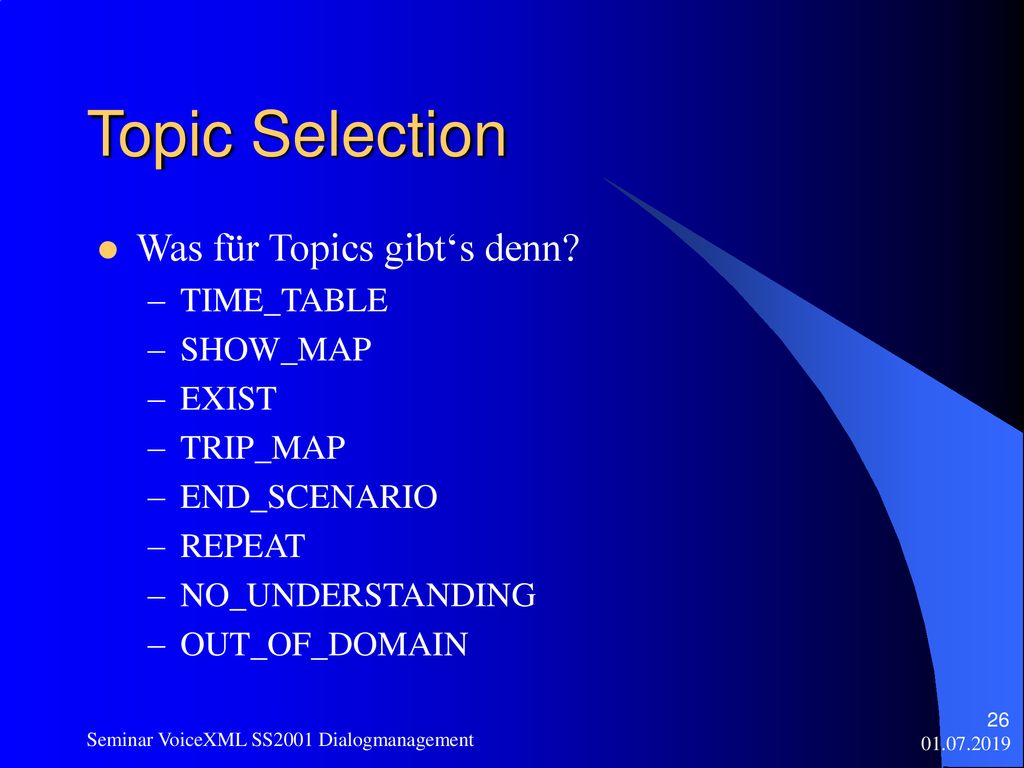

26 Topic Selection Was für Topics gibt‘s denn? TIME_TABLE SHOW_MAP EXIST
TRIP_MAP END_SCENARIO REPEAT NO_UNDERSTANDING OUT_OF_DOMAIN Seminar VoiceXML SS2001 Dialogmanagement

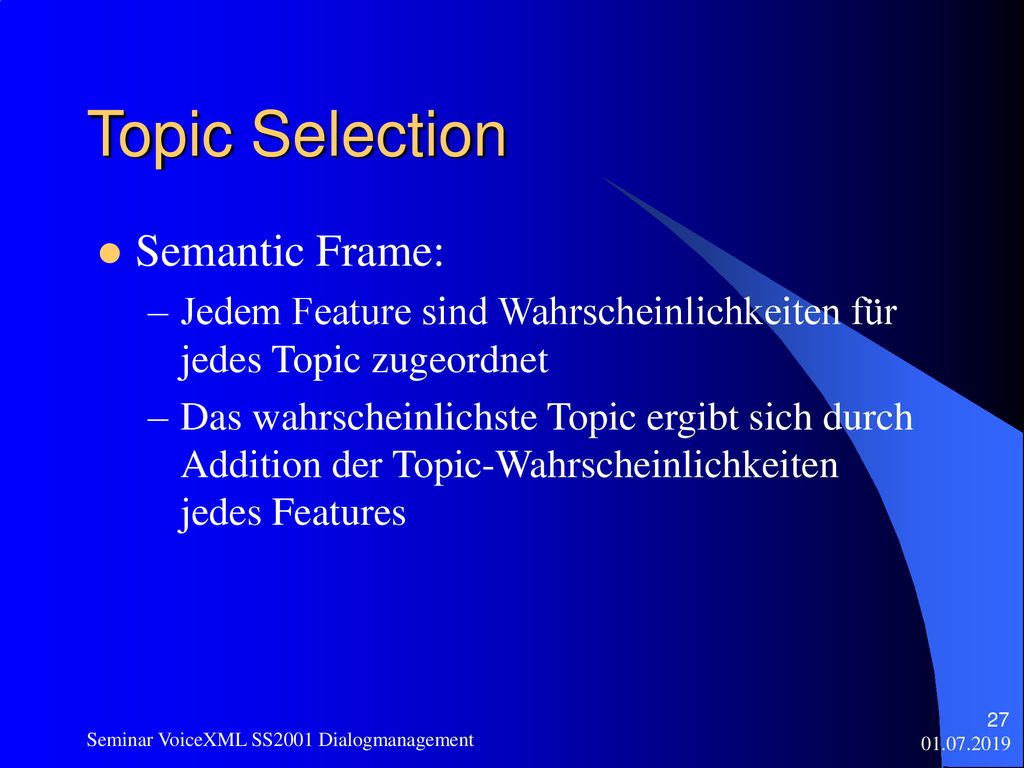

27 Topic Selection Semantic Frame:
Jedem Feature sind Wahrscheinlichkeiten für jedes Topic zugeordnet Das wahrscheinlichste Topic ergibt sich durch Addition der Topic-Wahrscheinlichkeiten jedes Features Seminar VoiceXML SS2001 Dialogmanagement

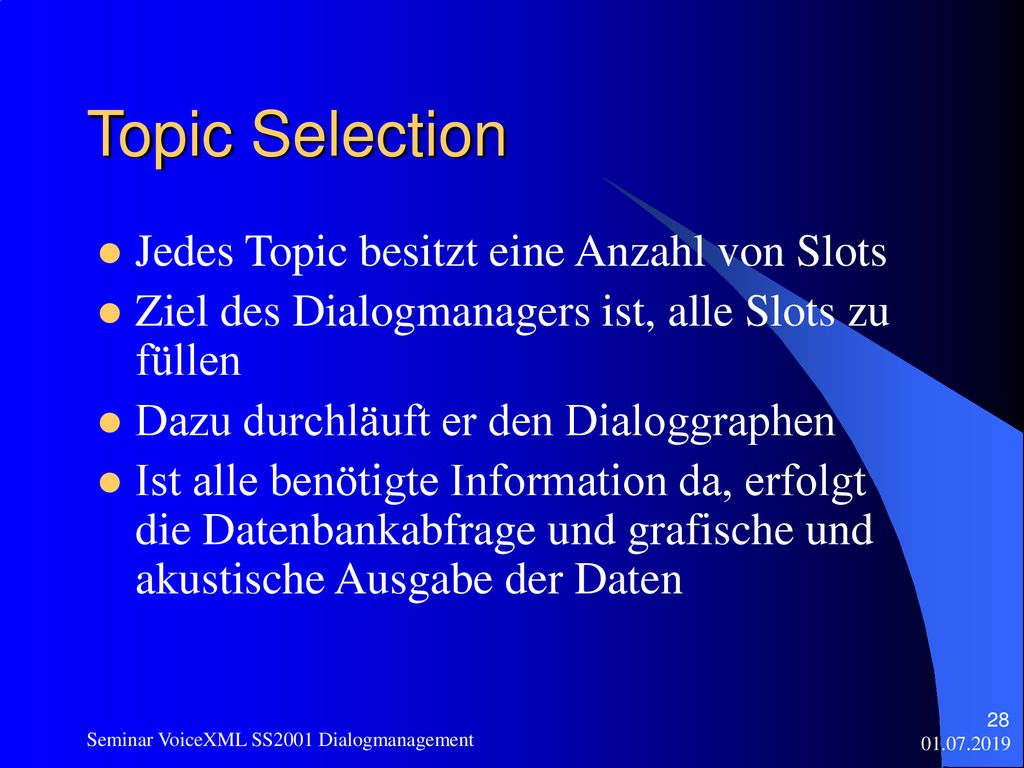

28 Topic Selection Jedes Topic besitzt eine Anzahl von Slots
Ziel des Dialogmanagers ist, alle Slots zu füllen Dazu durchläuft er den Dialoggraphen Ist alle benötigte Information da, erfolgt die Datenbankabfrage und grafische und akustische Ausgabe der Daten Seminar VoiceXML SS2001 Dialogmanagement

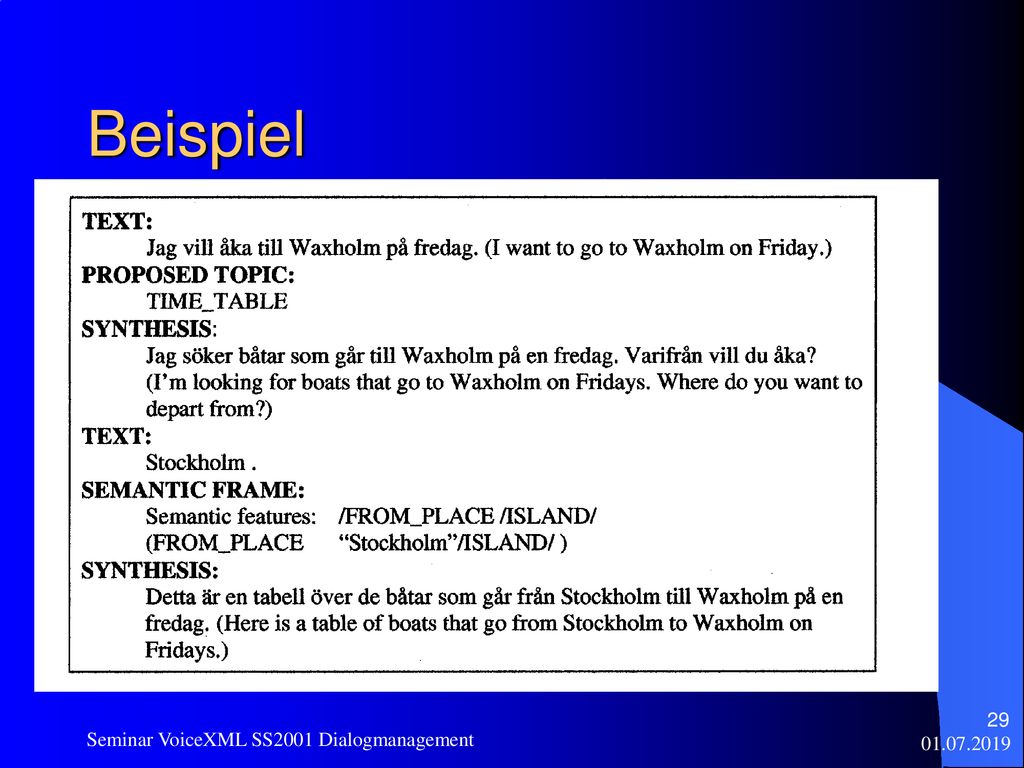

29 Beispiel Seminar VoiceXML SS2001 Dialogmanagement

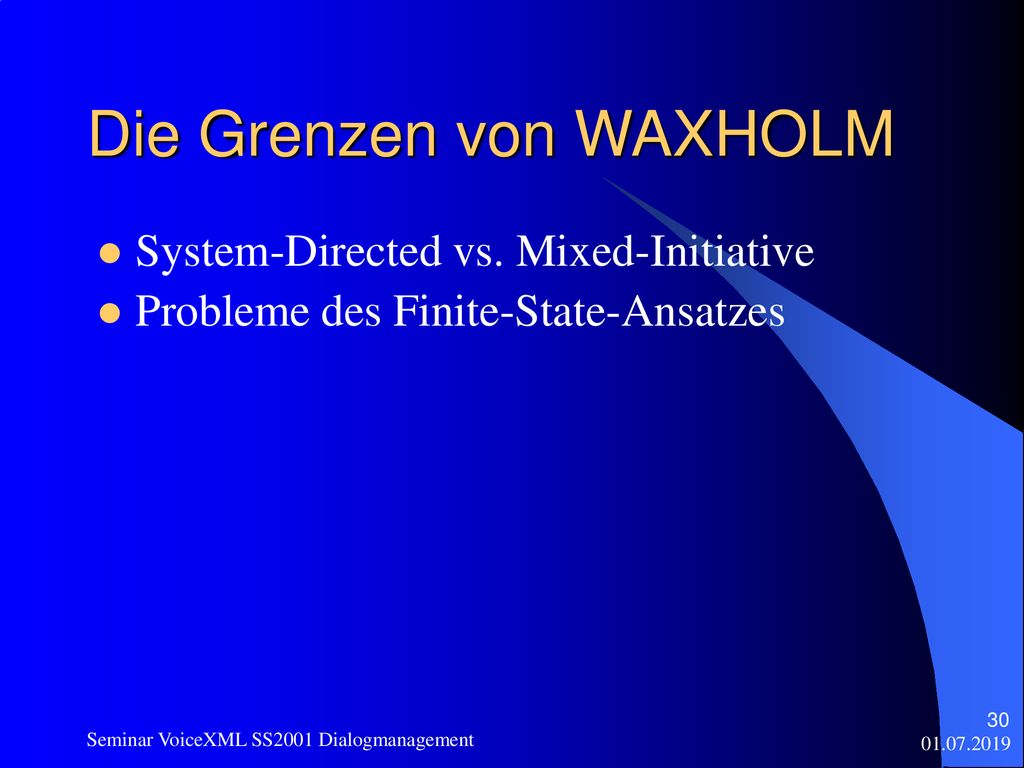

30 Die Grenzen von WAXHOLM
System-Directed vs. Mixed-Initiative Probleme des Finite-State-Ansatzes Seminar VoiceXML SS2001 Dialogmanagement

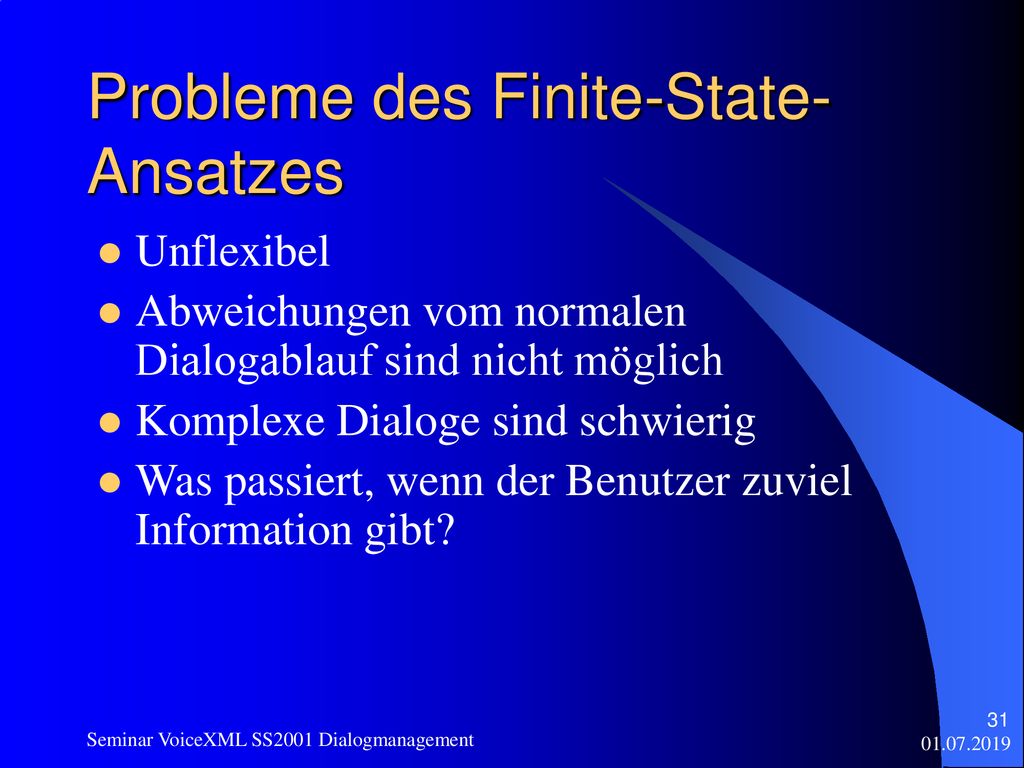

31 Probleme des Finite-State-Ansatzes
Unflexibel Abweichungen vom normalen Dialogablauf sind nicht möglich Komplexe Dialoge sind schwierig Was passiert, wenn der Benutzer zuviel Information gibt? Seminar VoiceXML SS2001 Dialogmanagement

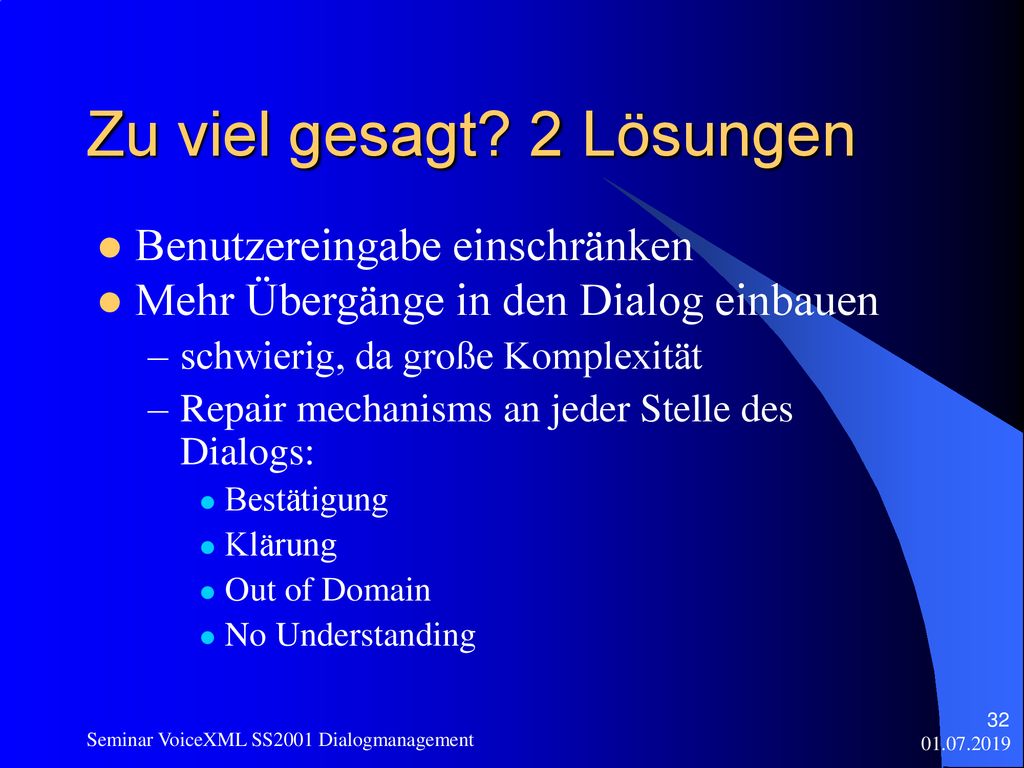

32 Zu viel gesagt? 2 Lösungen
Benutzereingabe einschränken Mehr Übergänge in den Dialog einbauen schwierig, da große Komplexität Repair mechanisms an jeder Stelle des Dialogs: Bestätigung Klärung Out of Domain No Understanding Seminar VoiceXML SS2001 Dialogmanagement

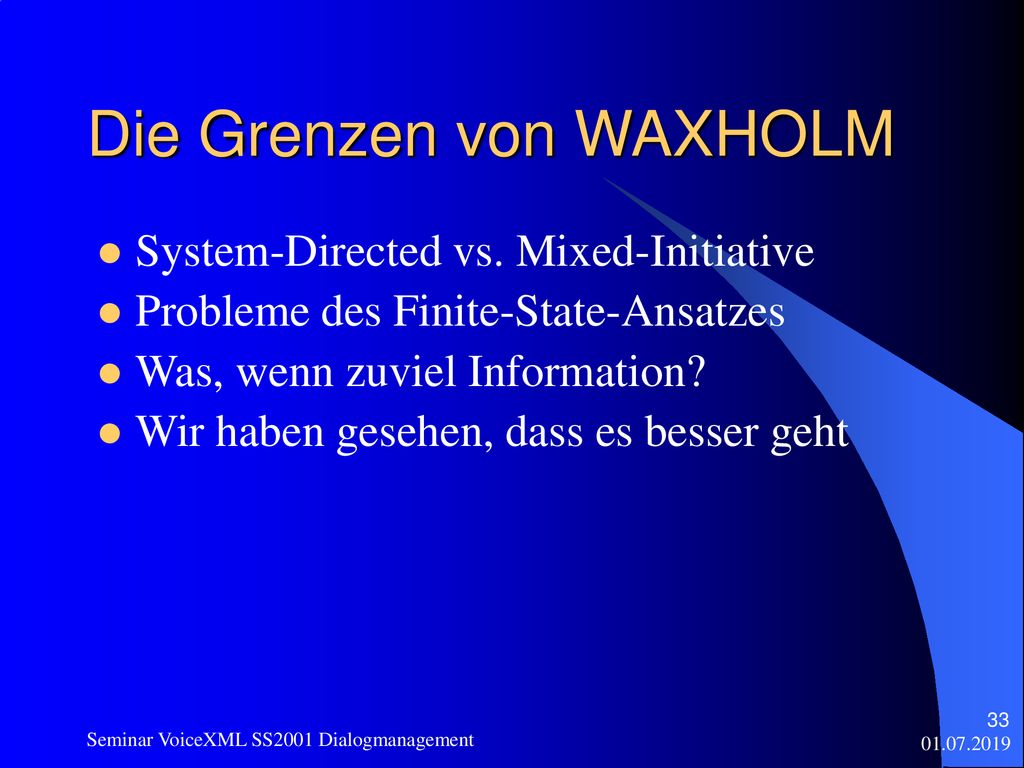

33 Die Grenzen von WAXHOLM
System-Directed vs. Mixed-Initiative Probleme des Finite-State-Ansatzes Was, wenn zuviel Information? Wir haben gesehen, dass es besser geht Seminar VoiceXML SS2001 Dialogmanagement

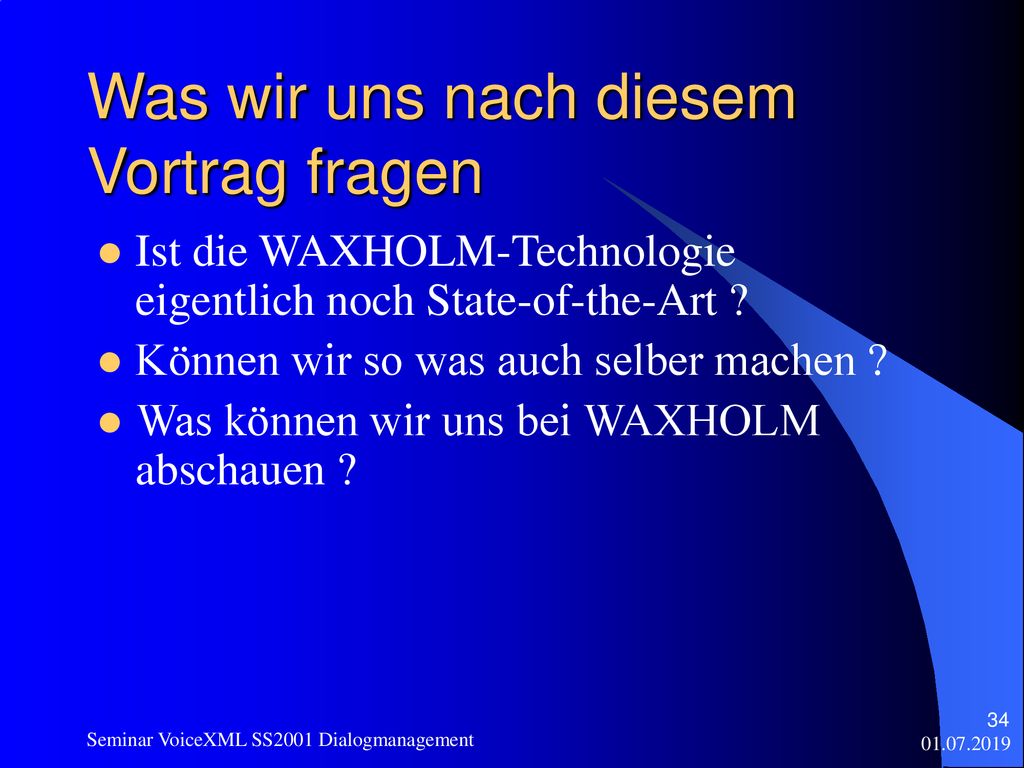

34 Was wir uns nach diesem Vortrag fragen
Ist die WAXHOLM-Technologie eigentlich noch State-of-the-Art ? Können wir so was auch selber machen ? Was können wir uns bei WAXHOLM abschauen ? Seminar VoiceXML SS2001 Dialogmanagement

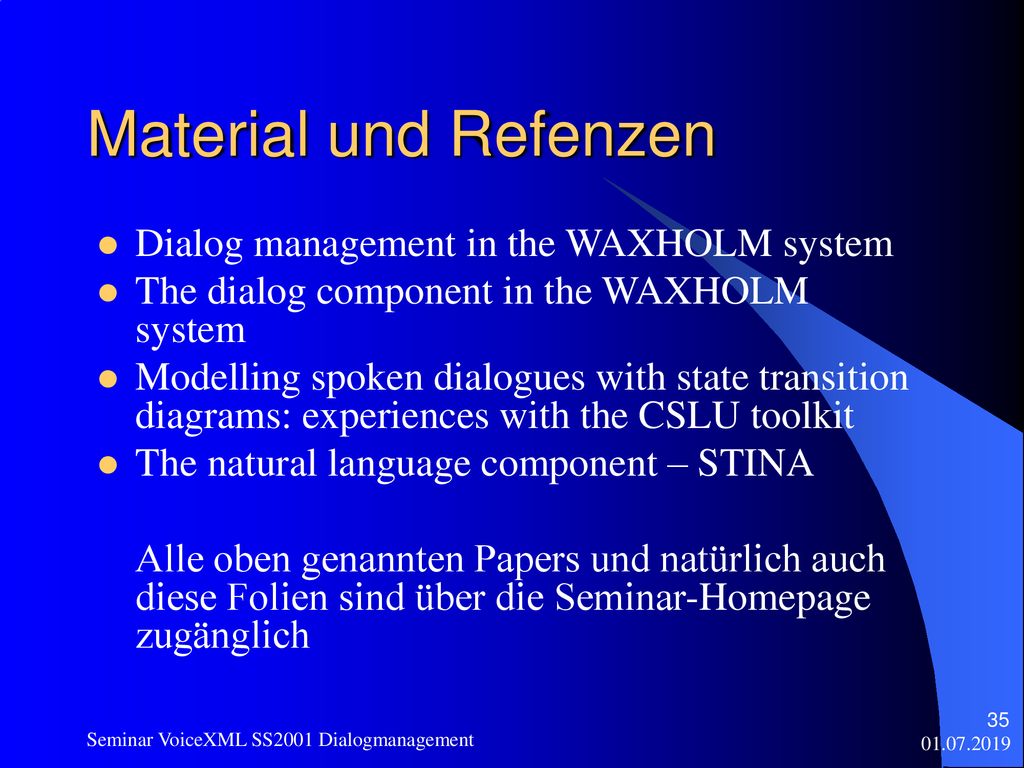

35 Material und Refenzen Dialog management in the WAXHOLM system
The dialog component in the WAXHOLM system Modelling spoken dialogues with state transition diagrams: experiences with the CSLU toolkit The natural language component – STINA Alle oben genannten Papers und natürlich auch diese Folien sind über die Seminar-Homepage zugänglich Links hinztugüen Seminar VoiceXML SS2001 Dialogmanagement

36 Fragen und Diskussion ? ? ? ? ? ? Seminar VoiceXML SS2001 Dialogmanagement

37 Nullchecker! Tu‘ halt einfach mal so, als hättest du einen !
„Wizard of Oz“ So ein Mist! Ich hab‘ noch keinen Spracherkenner. Was soll ich bloß tun !? Nullchecker! Tu‘ halt einfach mal so, als hättest du einen ! Seminar VoiceXML SS2001 Dialogmanagement

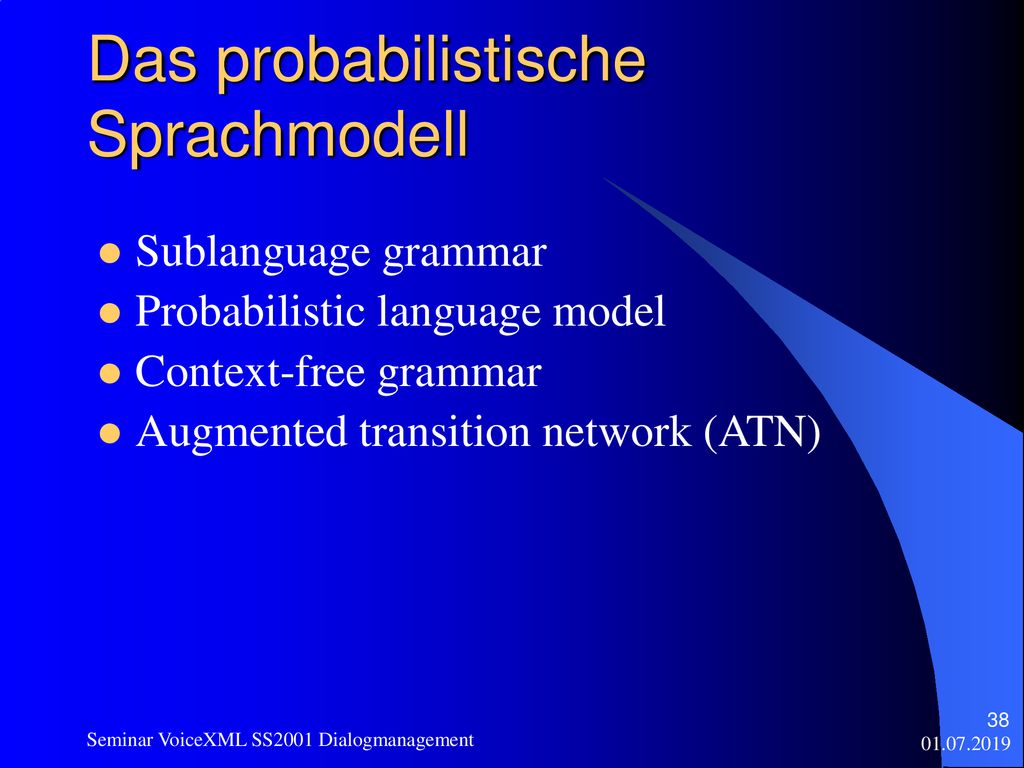

38 Das probabilistische Sprachmodell
Sublanguage grammar Probabilistic language model Context-free grammar Augmented transition network (ATN) Seminar VoiceXML SS2001 Dialogmanagement
