Werkstätte Feilen Wir sind schon beim Thema! Lernbausteine-Auswahl Inhaltsverzeichnis Nächste Folie

2 Werkstätte Feilen Jetzt erfahren Sie etwas über das Feilen

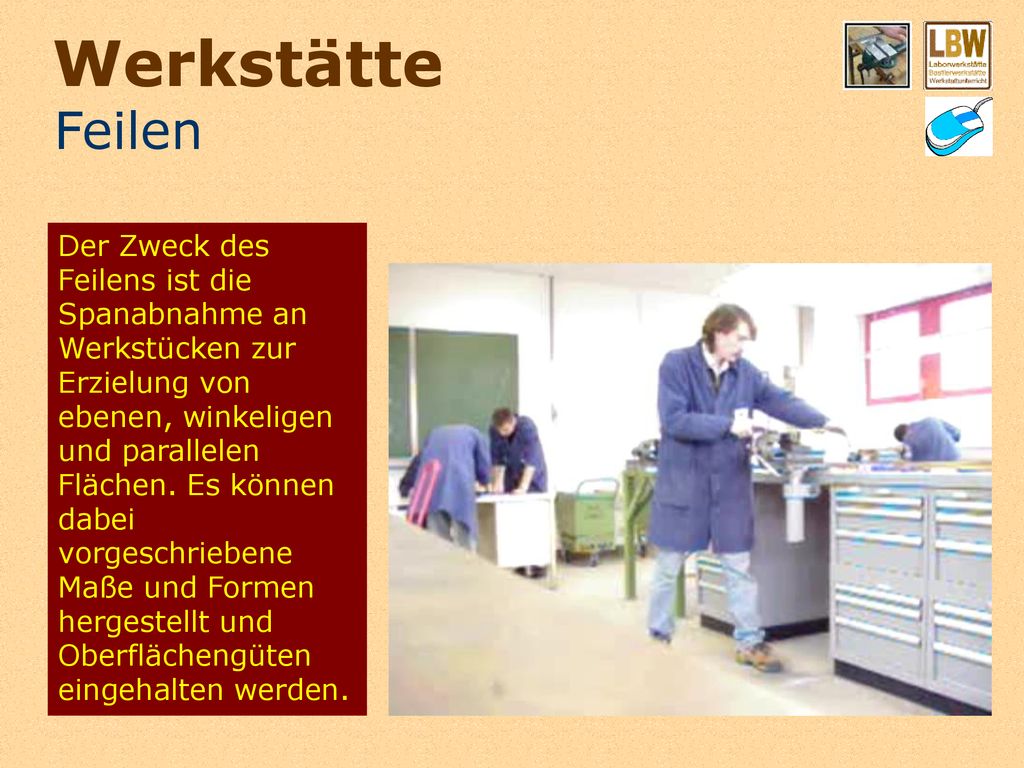

Der Zweck des Feilens ist die Spanabnahme an Werkstücken zur Erzielung von ebenen, winkeligen und parallelen Flächen. Es können dabei vorgeschriebene Maße und Formen hergestellt und Oberflächengüten eingehalten werden. Jetzt erfahren Sie etwas über das Feilen

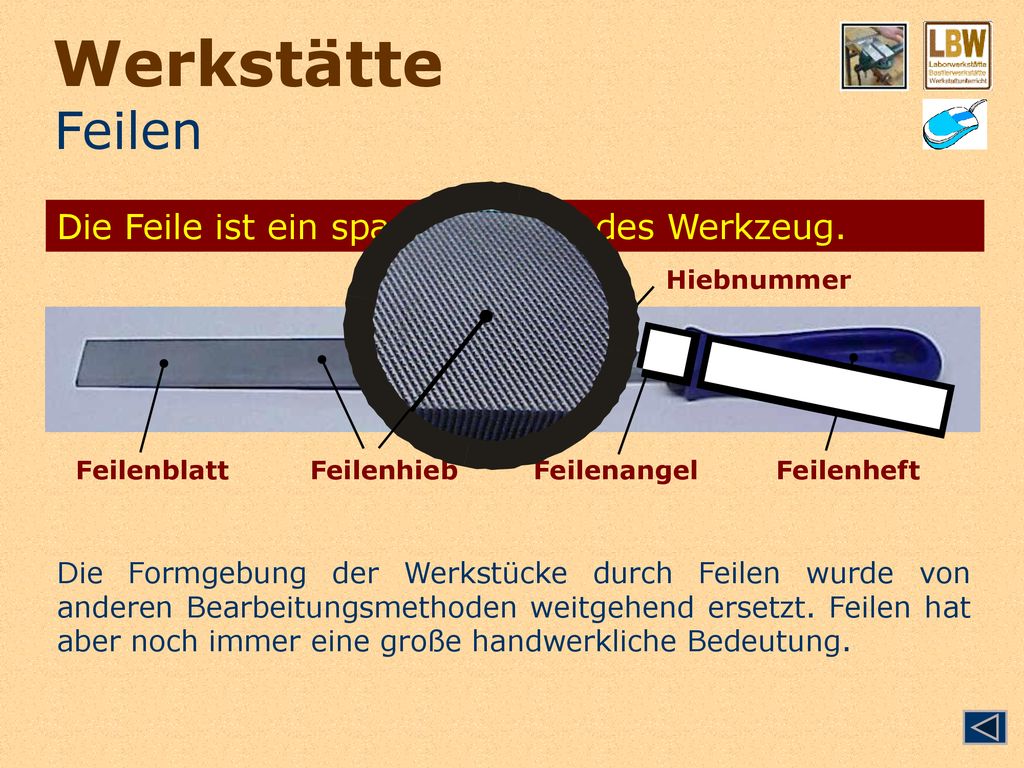

3 Werkstätte Feilen Die Feile ist ein spanbearbeitendes Werkzeug.
Hiebnummer Feilenblatt Feilenhieb Feilenangel Feilenheft Die Formgebung der Werkstücke durch Feilen wurde von anderen Bearbeitungsmethoden weitgehend ersetzt. Feilen hat aber noch immer eine große handwerkliche Bedeutung.

4 Werkstätte Feilen Zum Beispiel:
Die Feilenarten werden nach der Zahnform, Hiebweite und Hiebart, nach der Größe und der Querschnittsform unterschieden. Zum Beispiel: Schlichtfeile Schlüsselfeile Nadelfeile und viele andere

5 Werkstätte Feilen Feilen mit gehauenen Zähnen:
Unterscheidung nach der Zahnform: Feilen mit gehauenen Zähnen: Gehauene Zähne sind billiger und verschleißen nicht so schnell wie gefräste Feilen. Der Schneidwinkel ist negativ. Die gehauene Feile schabt.

6 Werkstätte Feilen Feilen mit gefrästen Zähnen
Unterscheidung nach der Zahnform: Feilen mit gefrästen Zähnen Durch die schlankere Keilform werden starke Späne abgenommen, die aus den großen Zahnlücken gut abgeführt werden. Der Spanwinkel ist positiv. Die gefräste Feile schneidet.

7 Werkstätte Feilen Je nach den zu bearbeitenden Werkstoffen werden Einhieb-Feilen, Kreuzhieb-Feilen, Raspelhieb-Feilen oder Feilen mit Schrägzahnung verwendet. Einhieb-Feilen werden zur Bearbeitung von weichen Werkstoffen, wie z.B. Zink, Blei, Aluminium verwendet. Der Hieb ist schräg zur Feilenachse.

8 Werkstätte Feilen Je nach den zu bearbeitenden Werkstoffen werden Einhieb-Feilen, Kreuzhieb-Feilen, Raspelhieb-Feilen oder Feilen mit Schrägzahnung verwendet. Kreuzhieb- oder Doppelhiebfeilen werden zur Bearbeitung von Stahl, Gusseisen und harten Kunststoffen verwendet. Der Kreuzhieb entsteht durch zweimaliges Hauen.

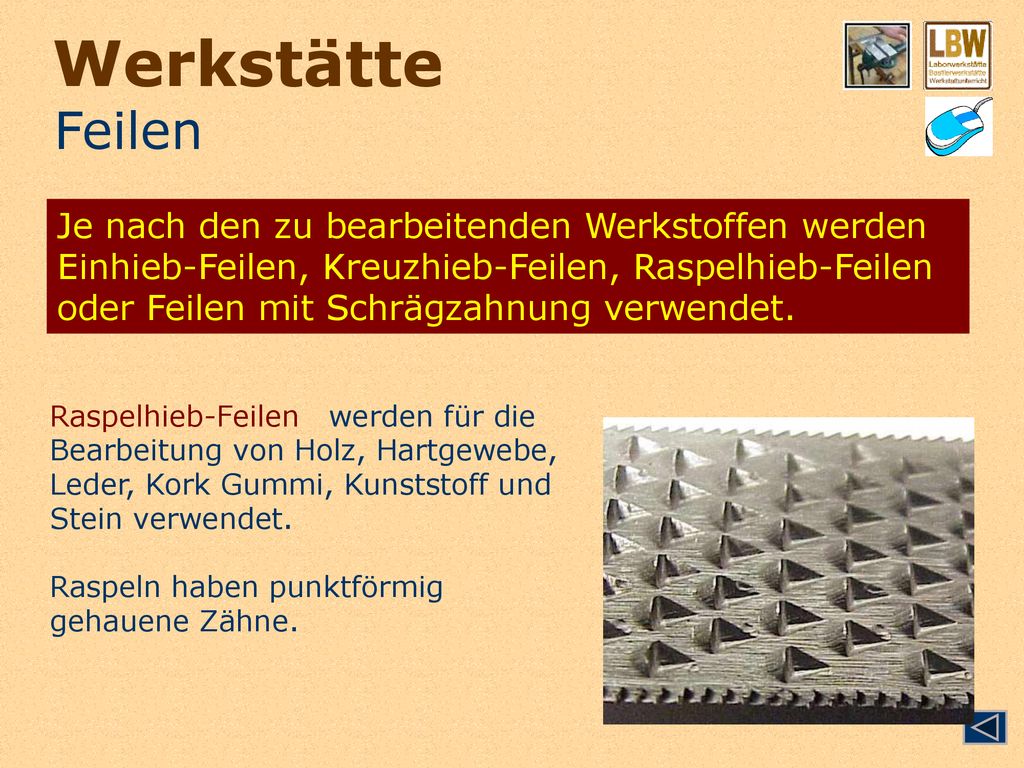

9 Werkstätte Feilen Je nach den zu bearbeitenden Werkstoffen werden Einhieb-Feilen, Kreuzhieb-Feilen, Raspelhieb-Feilen oder Feilen mit Schrägzahnung verwendet. werden für die Bearbeitung von Holz, Hartgewebe, Leder, Kork Gummi, Kunststoff und Stein verwendet. Raspeln haben punktförmig gehauene Zähne. Raspelhieb-Feilen

10 Werkstätte Feilen Einteilung nach der Hiebweite.
Die Hiebzahl ist die Anzahl der Hiebe pro cm Feilenlänge. Bei Raspeln die Anzahl der punktförmigen Hiebe pro cm2 Raspel oberfläche. Je nach Hiebzahl werden Feilen mit Hiebnummern von 1 bis 8 bezeichnet. Nach der Hiebteilung werden Feilen als: Schruppfeilen, Halbschlichtfeilen, Schlichtfeilen und Doppelschlichtfeilen bezeichnet. Doppelschlichtfeilen werden noch in Feinschlichtfeilen und Feinstschlichtfeilen (Staubfeilen) unterschieden.

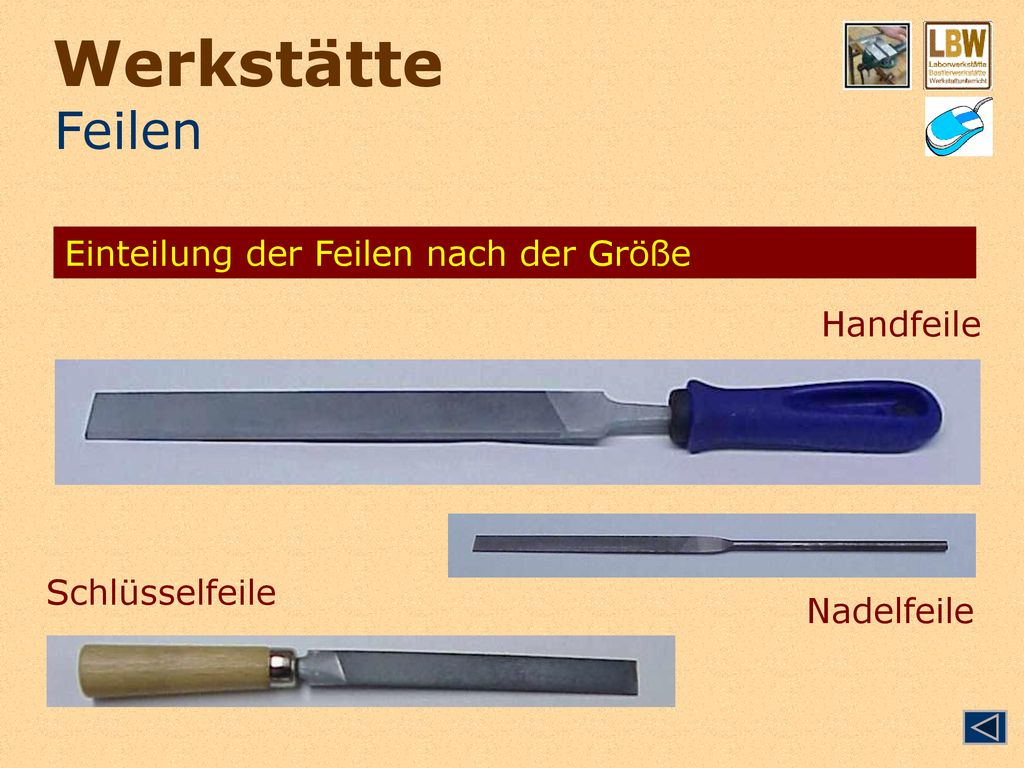

11 Werkstätte Feilen Einteilung der Feilen nach der Größe Handfeile
Schlüsselfeile Nadelfeile

12 Werkstätte Feilen Wichtige Hinweise für die Handwerkstatt
Müssen von einer größeren Fläche mehr als 0,2 mm abgetragen werden, verwenden Sie Schruppfeilen. Müssen von einer Fläche weniger als 0,2 mm abgetragen werden, verwenden Sie Schlichtfeilen. Müssen von einer Fläche weniger als 0,1 mm abgetragen werden, verwenden Sie Doppelschlichtfeilen oder Staubfeilen. In diesem Fall empfiehlt es sich die Arbeitsseite der Feile mit Kreide zu bestreichen.

13 Werkstätte Feilen Wichtige Hinweise für die Handwerkstatt Feilenart
Hiebteilung Hieb Nr. Hiebe pro cm Feilenlänge Anwendung Schrupp- feilen Armfeile Vorfeile Bastardfeile ganz grob grob 1 4 – 5 5 – 10 Vorfeilen, Schruppen Schlicht- feilen Halbschlicht- feile Schlichtfeile Halbfein fein 2 4 20 – 40 Fertigfeilen Abziehen Schlichten Doppel- schlicht- feilen Doppelschlicht- Feile Feinschlichtfeile Feinstschlicht- feile Sehr fein Feinster Hieb 5 80 100 120 Feinschlichten Höchste Präzisions- arbeit

14 Werkstätte Feilen Wichtige Hinweise für die Handwerkstatt

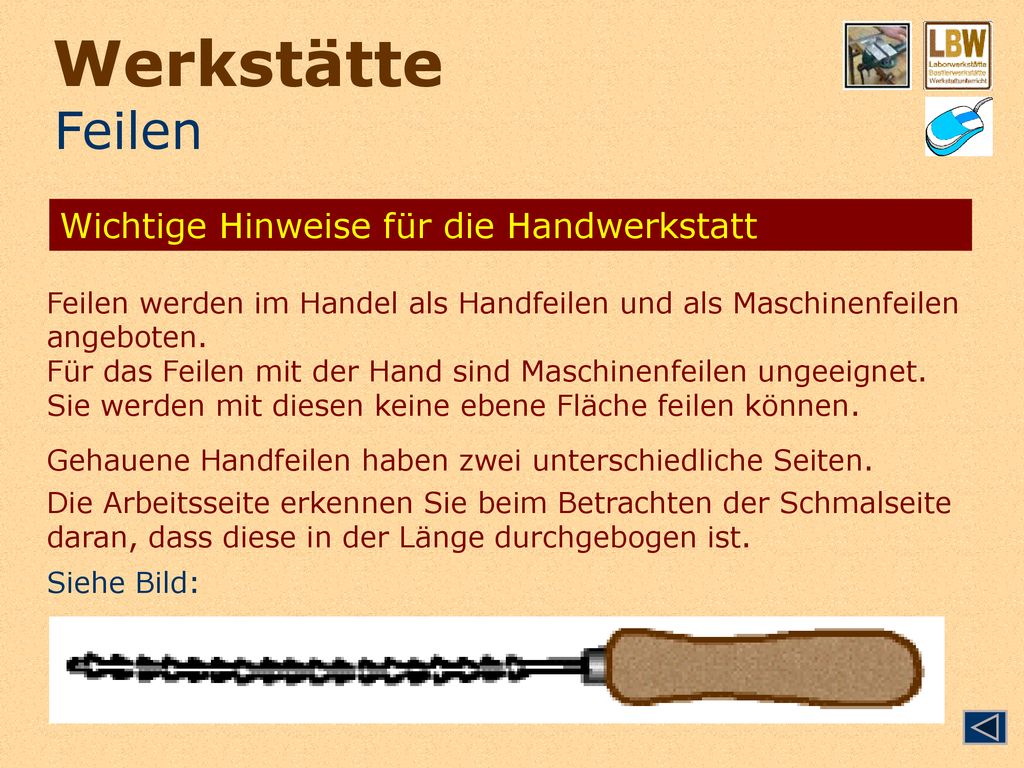

Feilen werden im Handel als Handfeilen und als Maschinenfeilen angeboten. Für das Feilen mit der Hand sind Maschinenfeilen ungeeignet. Sie werden mit diesen keine ebene Fläche feilen können. Gehauene Handfeilen haben zwei unterschiedliche Seiten. Die Arbeitsseite erkennen Sie beim Betrachten der Schmalseite daran, dass diese in der Länge durchgebogen ist. Siehe Bild:

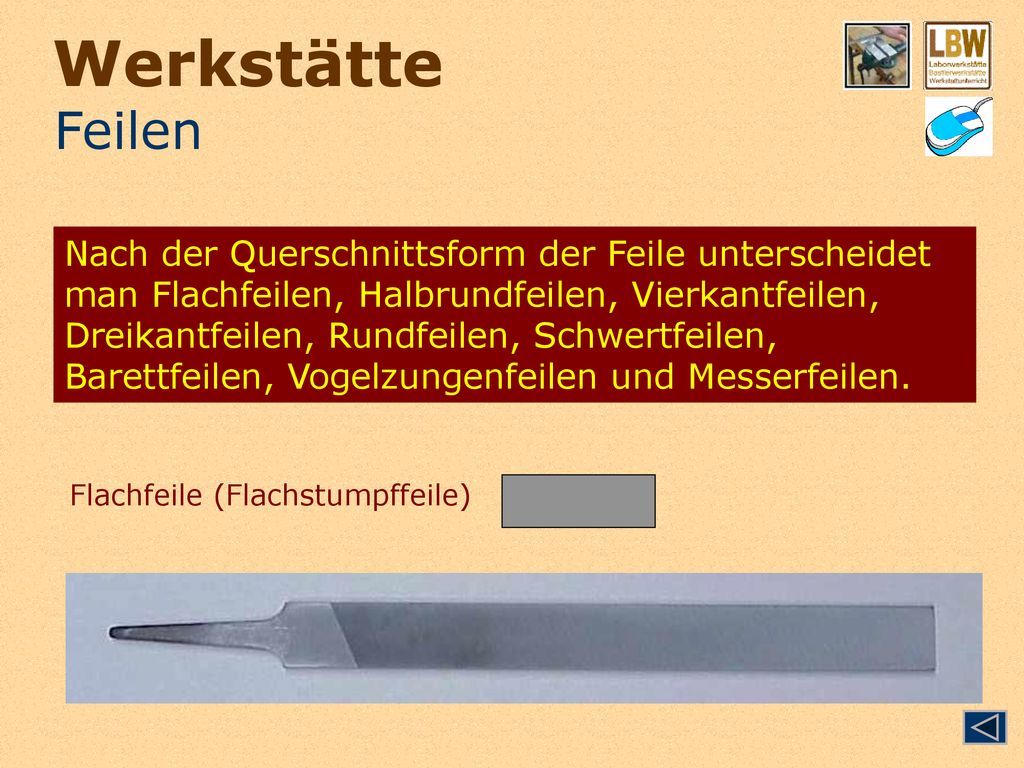

15 Werkstätte Feilen Nach der Querschnittsform der Feile unterscheidet man Flachfeilen, Halbrundfeilen, Vierkantfeilen, Dreikantfeilen, Rundfeilen, Schwertfeilen, Barettfeilen, Vogelzungenfeilen und Messerfeilen. Flachfeile (Flachstumpffeile)

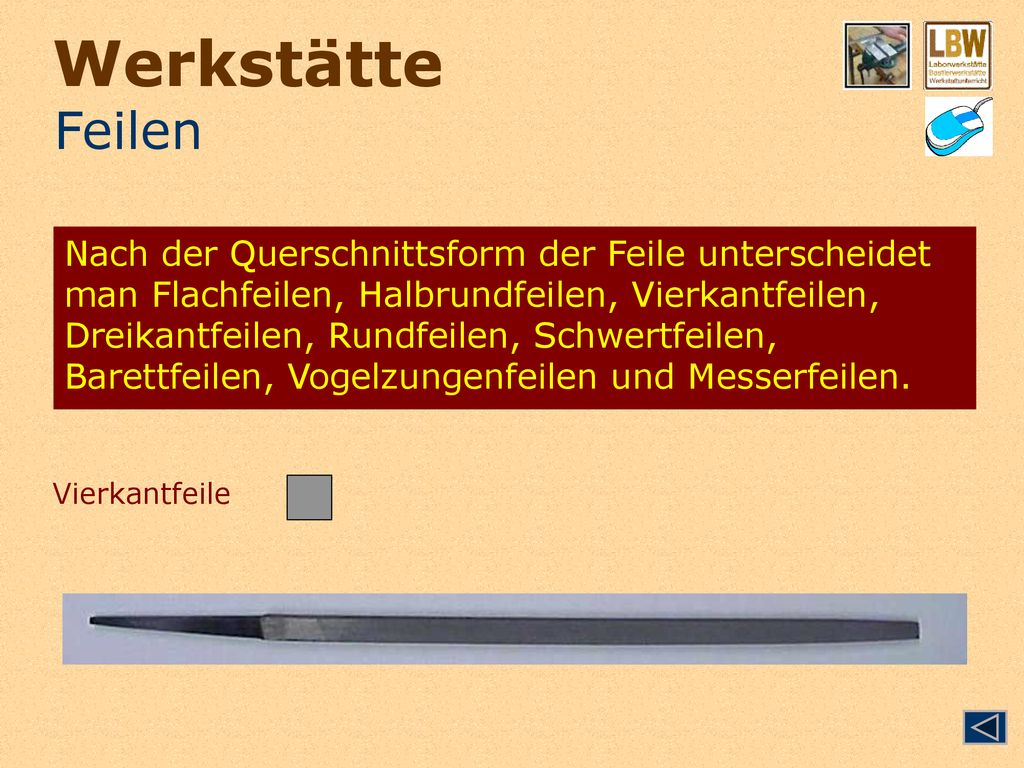

16 Werkstätte Feilen Nach der Querschnittsform der Feile unterscheidet man Flachfeilen, Halbrundfeilen, Vierkantfeilen, Dreikantfeilen, Rundfeilen, Schwertfeilen, Barettfeilen, Vogelzungenfeilen und Messerfeilen. Vierkantfeile

17 Werkstätte Feilen Nach der Querschnittsform der Feile unterscheidet man Flachfeilen, Halbrundfeilen, Vierkantfeilen, Dreikantfeilen, Rundfeilen, Schwertfeilen, Barettfeilen, Vogelzungenfeilen und Messerfeilen. Dreikantfeile

18 Werkstätte Feilen Nach der Querschnittsform der Feile unterscheidet man Flachfeilen, Halbrundfeilen, Vierkantfeilen, Dreikantfeilen, Rundfeilen, Schwertfeilen, Barettfeilen, Vogelzungenfeilen und Messerfeilen. Rundfeile

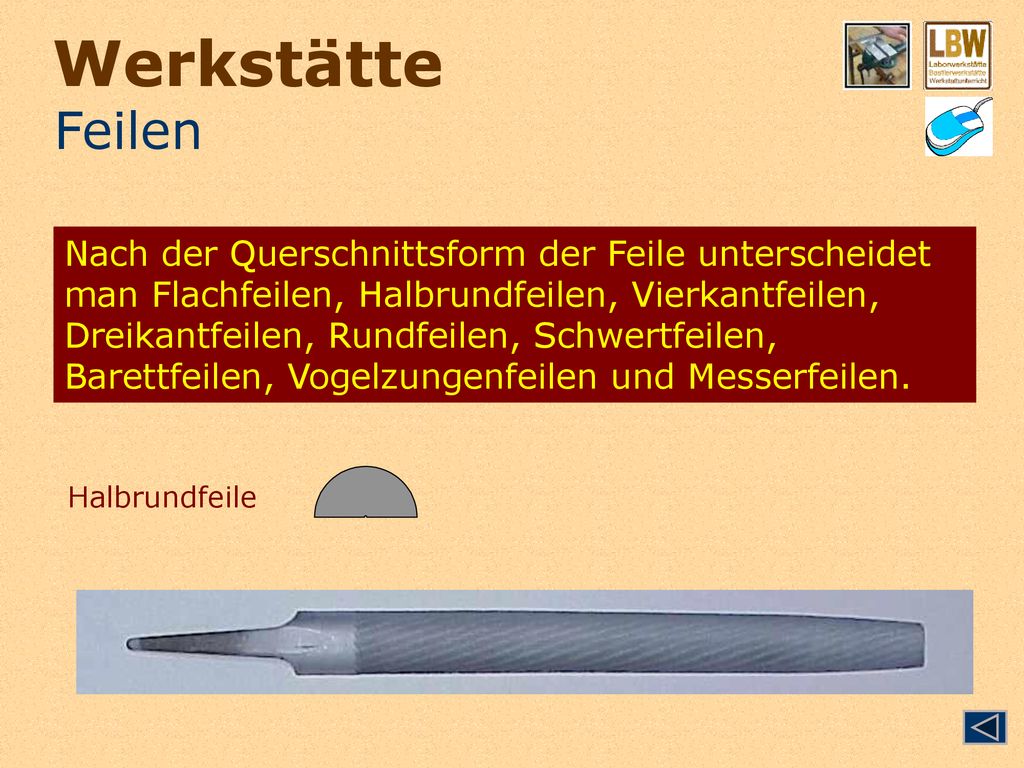

19 Werkstätte Feilen Nach der Querschnittsform der Feile unterscheidet man Flachfeilen, Halbrundfeilen, Vierkantfeilen, Dreikantfeilen, Rundfeilen, Schwertfeilen, Barettfeilen, Vogelzungenfeilen und Messerfeilen. Halbrundfeile

20 Werkstätte Feilen Das Feilen kann in drei Genauigkeitsstufen eingeteilt werden: Schruppen, wenn mehr als 0,2mm wegzufeilen sind. Schlichten, wenn weniger als 0,2mm wegzufeilen sind. Feinschlichten, wenn weniger als 0,1mm wegzufeilen ist. Zuerst sind alle Flächen auf Übermaß zu Schruppen. Das genaue Maß wird durch Schlichten erreicht. Beim Schlichten ist es zweckmäßig, die Schlichtfeile mit Kreide zu versehen, um eine besonders glatte Oberfläche des Werkstücks zu erzielen. Die Kreide soll verhindern, dass Feilspäne in der Feile festsitzen.

21 Werkstätte Feilen Der Kreuzstrich zeigt deutlich die Unebenheiten in der Fläche. Man sieht wo die Feile angreift. Ebene Flächen lassen sich so leichter erzielen.

22 Werkstätte Feilen Spannen der Werkstücke

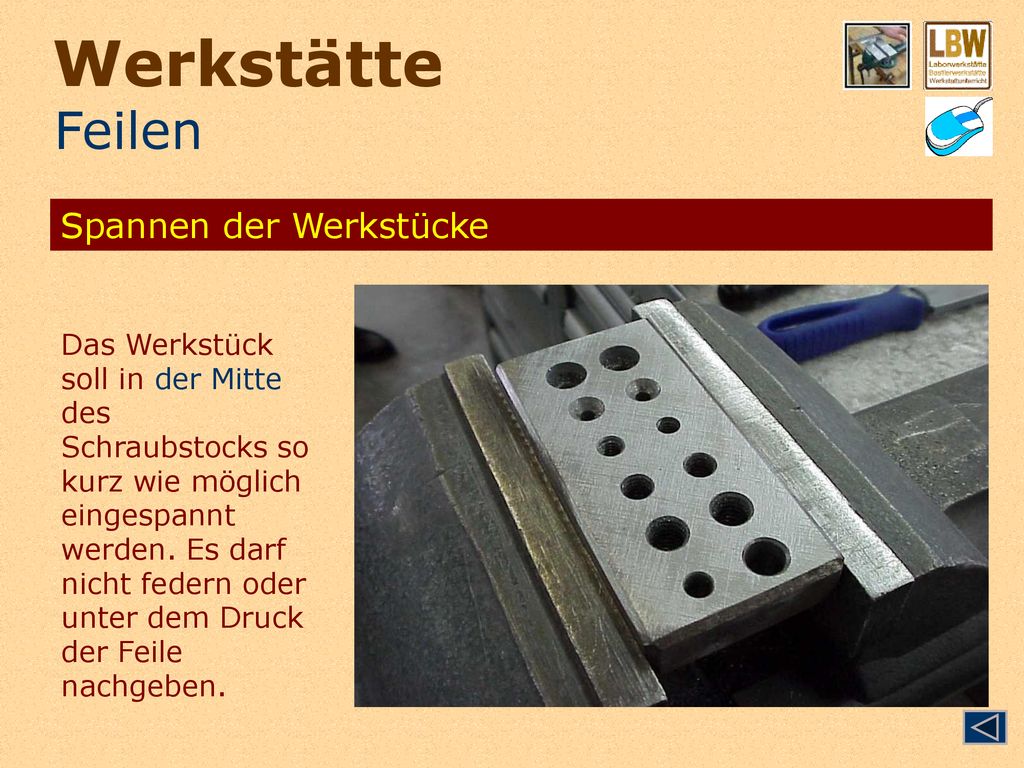

Das Werkstück soll in der Mitte des Schraubstocks so kurz wie möglich eingespannt werden. Es darf nicht federn oder unter dem Druck der Feile nachgeben.

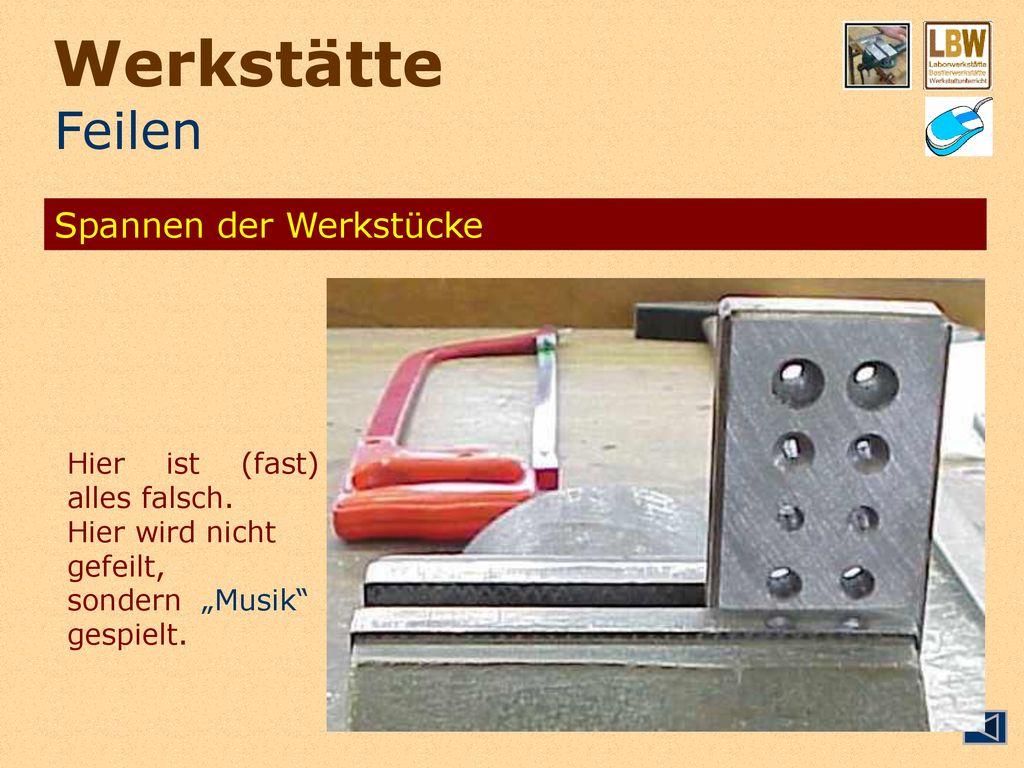

23 Werkstätte Feilen Spannen der Werkstücke Hier ist (fast) alles falsch.
Hier wird nicht gefeilt, sondern „Musik“ gespielt.

24 Werkstätte Feilen Spannen der Werkstücke
Zum Schutz der Oberflächen werden Werkstücke mit Schutzbacken gespannt. Dadurch wird verhindert, dass die gehärteten und geriffelten Stahlbacken des Schraubstocks, die Oberfläche des Werkstücks beschädigen. Schutzbacken aus Aluminiumblech

25 Werkstätte Feilen Spannen der Werkstücke

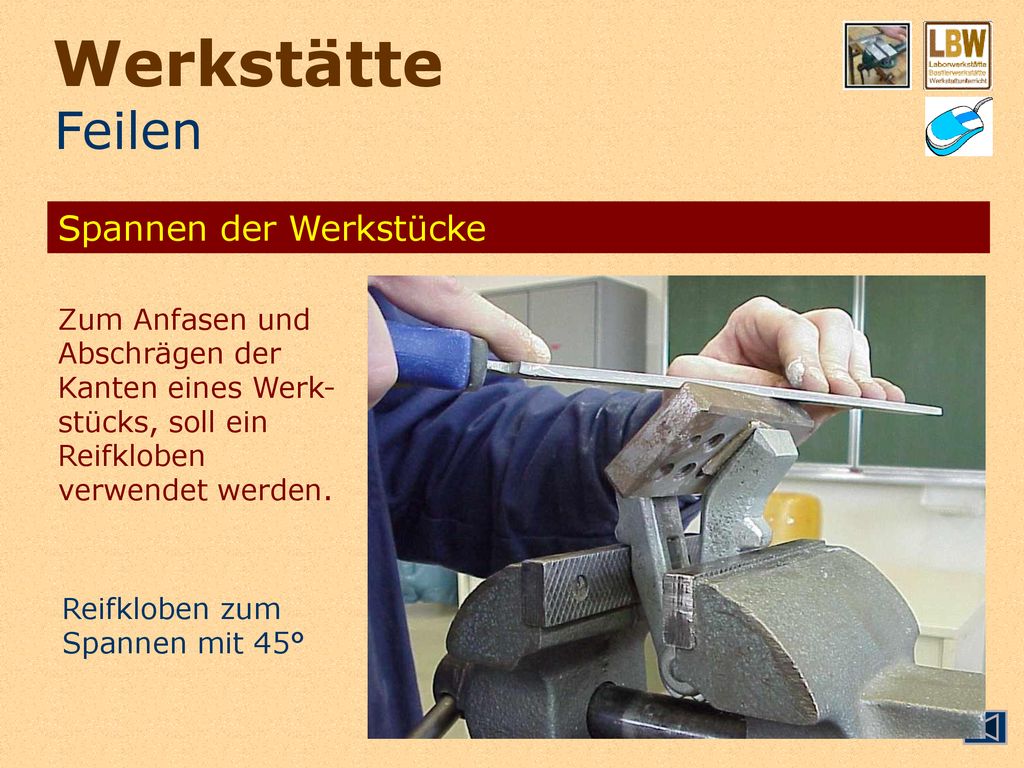

Zum Anfasen und Abschrägen der Kanten eines Werk-stücks, soll ein Reifkloben verwendet werden. Reifkloben zum Spannen mit 45°

26 Werkstätte Feilen  Unfallgefahr! Körperstellung und Feilbewegung

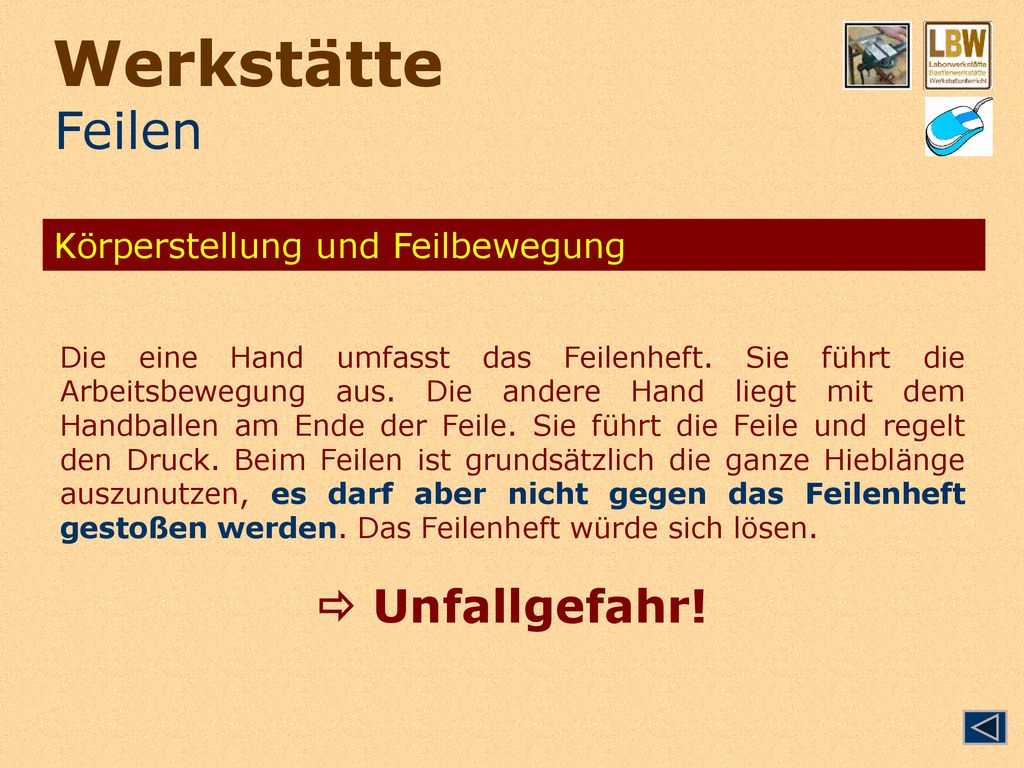

Die eine Hand umfasst das Feilenheft. Sie führt die Arbeitsbewegung aus. Die andere Hand liegt mit dem Handballen am Ende der Feile. Sie führt die Feile und regelt den Druck. Beim Feilen ist grundsätzlich die ganze Hieblänge auszunutzen, es darf aber nicht gegen das Feilenheft gestoßen werden. Das Feilenheft würde sich lösen.  Unfallgefahr!

27 Werkstätte Feilen Körperstellung und Feilbewegung beim Schruppen

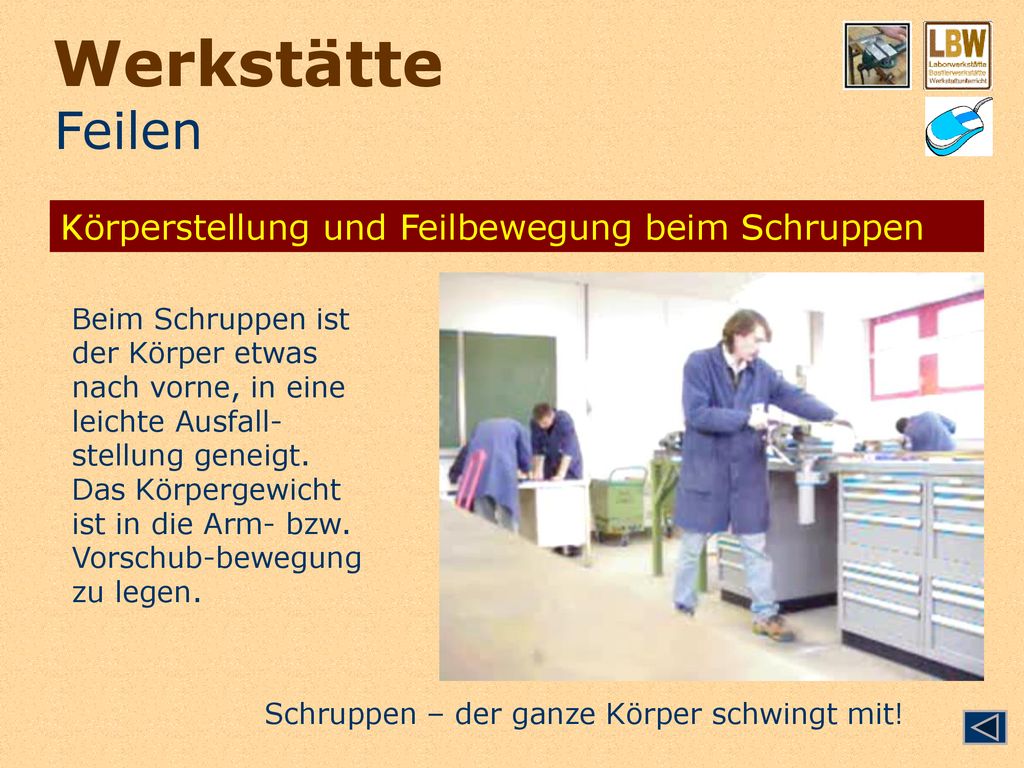

Beim Schruppen ist der Körper etwas nach vorne, in eine leichte Ausfall-stellung geneigt. Das Körpergewicht ist in die Arm- bzw. Vorschub-bewegung zu legen. Schruppen – der ganze Körper schwingt mit!

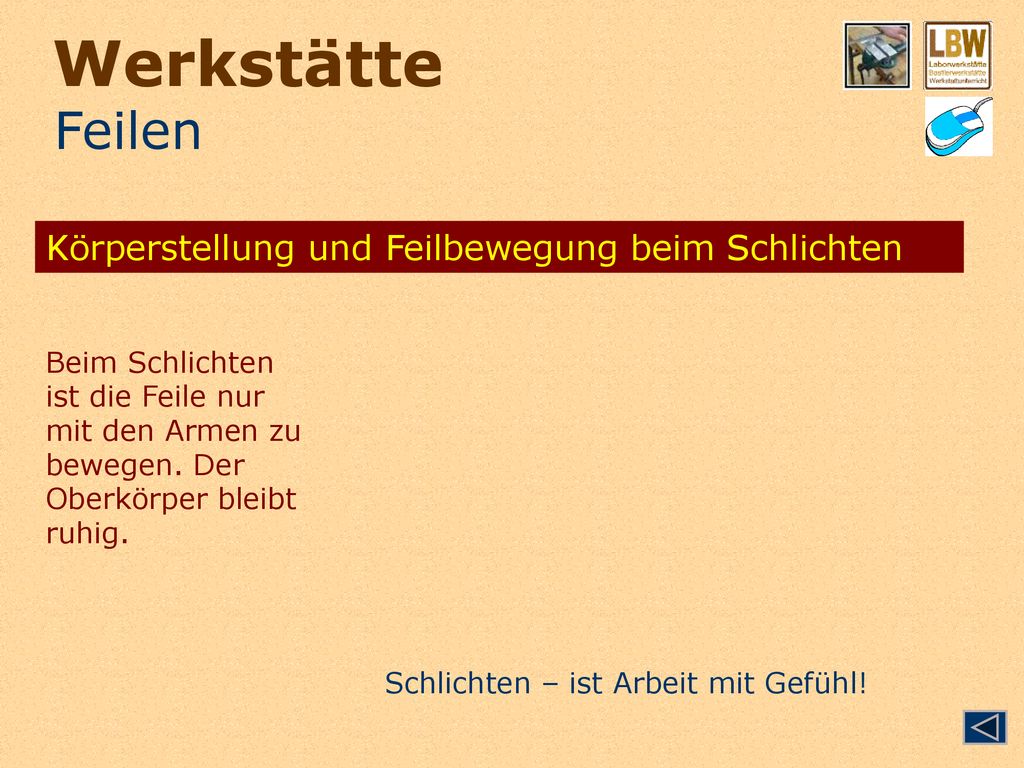

28 Werkstätte Feilen Körperstellung und Feilbewegung beim Schlichten
Beim Schlichten ist die Feile nur mit den Armen zu bewegen. Der Oberkörper bleibt ruhig. Schlichten – ist Arbeit mit Gefühl!

29 Werkstätte Feilen Der Arbeitsplatz rund um den Schraubstock

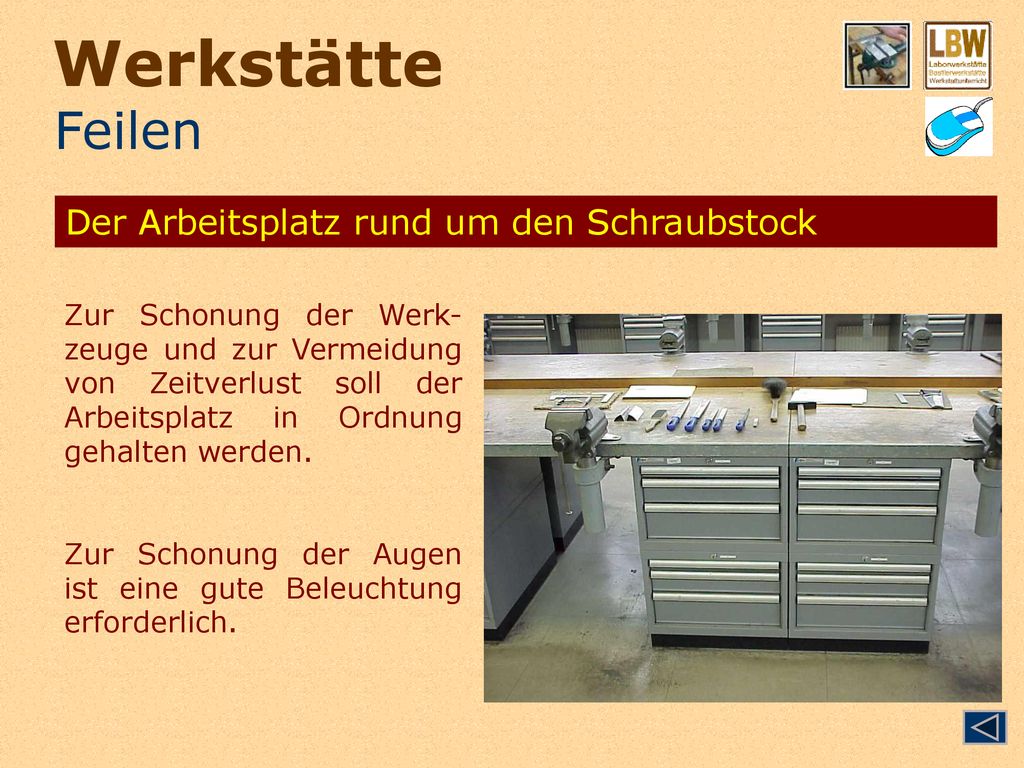

Zur Schonung der Werk-zeuge und zur Vermeidung von Zeitverlust soll der Arbeitsplatz in Ordnung gehalten werden. Zur Schonung der Augen ist eine gute Beleuchtung erforderlich.

30 Werkstätte Feilen Richtige Schraubstockhöhe
Eine besondere Bedeutung hat die Höhe des Schraubstocks. Ist dieser zu hoch, kann beim Feilen kein richtiger Arbeitsdruck ausgeübt werden. Ist der Schraubstock zu niedrig, treten Rückenschmerzen (eventuell mit Spätfolgen) und Ermüdungs-erscheinungen auf.

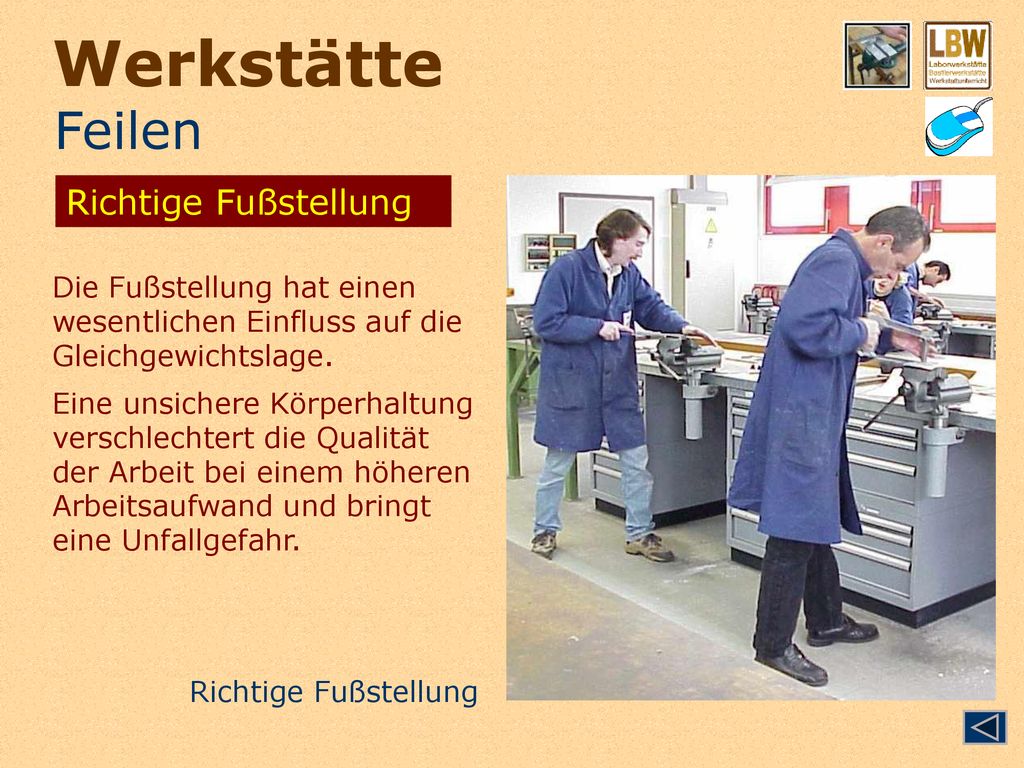

31 Werkstätte Feilen Richtige Fußstellung
Die Fußstellung hat einen wesentlichen Einfluss auf die Gleichgewichtslage. Eine unsichere Körperhaltung verschlechtert die Qualität der Arbeit bei einem höheren Arbeitsaufwand und bringt eine Unfallgefahr. Richtige Fußstellung

32 Werkstätte Feilen Das Reinigen der Feile
Feilen werden mit einer Feilenbürste in Richtung des Oberhiebes gereinigt. Festsitzende Späne werden mit einem Messing oder Kupferblech gereinigt.
