Datenverbund Abwasser Bayern (DABay)

Präsentation zum Thema: "Datenverbund Abwasser Bayern (DABay)"—  Präsentation transkript:

1 Datenverbund Abwasser Bayern (DABay)
Teil 2.2: Jahresbericht (EA)

2 1. Grundlegende Informationen zum Jahresbericht
DABay - Jahresbericht Entlastungsanlagen 1. Grundlegende Informationen zum Jahresbericht Eigenüberwachung für jede Abwasserbehandlungsanlage (Klärwerk, Entlastungsanlagen und Kanalnetze) nach EÜV Jährliche Erstellung von Jahresberichten für jede Abwasseranlage aus den Daten des Betriebstagebuchs Vorlage an zuständiges WWA bis 01. März des Folgejahres Die Jahresberichtsdaten werden auch für amtliche Überwachungen durch die WWAs und für die Berechnung der Abwasserabgabe durch die KVBs herangezogen © LfU / Referat 65 / Juni 2018

3 2.1 Jahresbericht (EA) anlegen
DABay - Jahresbericht Entlastungsanlagen 2.1 Jahresbericht (EA) anlegen Navigieren Sie nun in die Betriebsakte (Klick auf „Betriebe“ + „Suchen“ → eigenen Betrieb auswählen) Klicken Sie auf „Jahresbericht“. Wählen Sie das gewünschte Berichtsjahr aus. Klicken Sie auf „Suchen“. 2. 3. 1. © LfU / Referat 65 / Juni 2018

4 2.1 Jahresbericht (EA) anlegen
DABay - Jahresbericht Entlastungsanlagen 2.1 Jahresbericht (EA) anlegen Nun legen Sie einen Jahresbericht für eine Entlastungsanlage an. Wählen Sie den gewünschten Bericht aus (Entlastungsan- lage anklicken). Klicken Sie auf „Jahresbericht anlegen“. → Es erscheint ein Fenster. 1. 2. © LfU / Referat 65 / Juni 2018

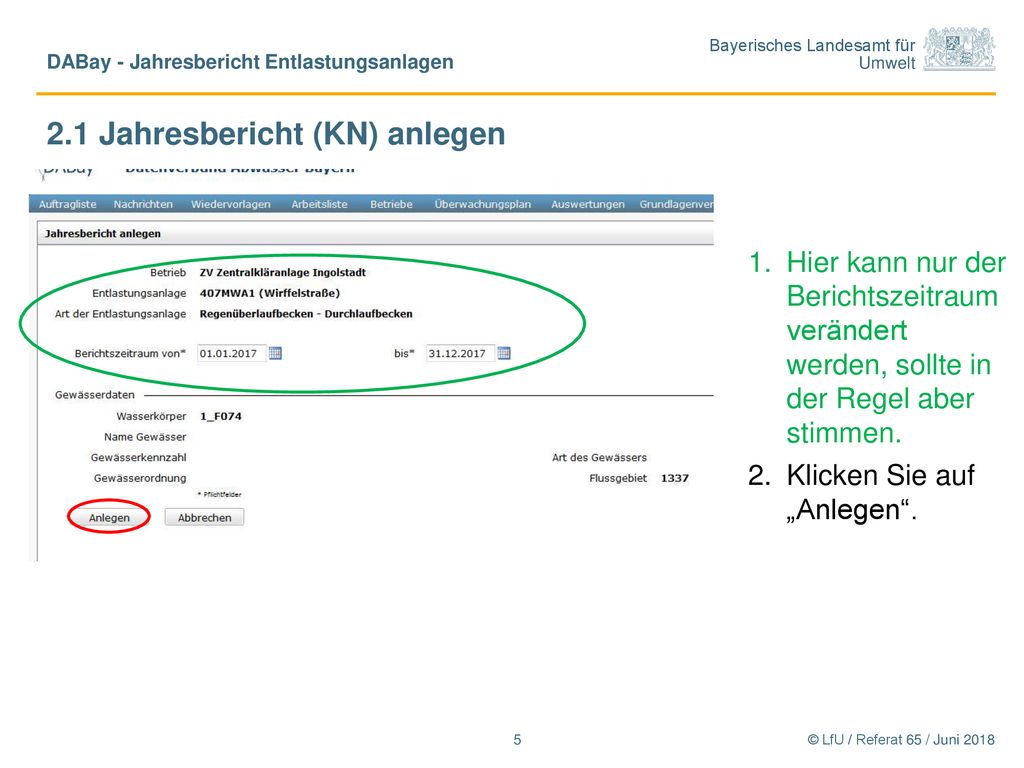

5 2.1 Jahresbericht (KN) anlegen
DABay - Jahresbericht Entlastungsanlagen 2.1 Jahresbericht (KN) anlegen Hier kann nur der Berichtszeitraum verändert werden, sollte in der Regel aber stimmen. Klicken Sie auf „Anlegen“. © LfU / Referat 65 / Juni 2018

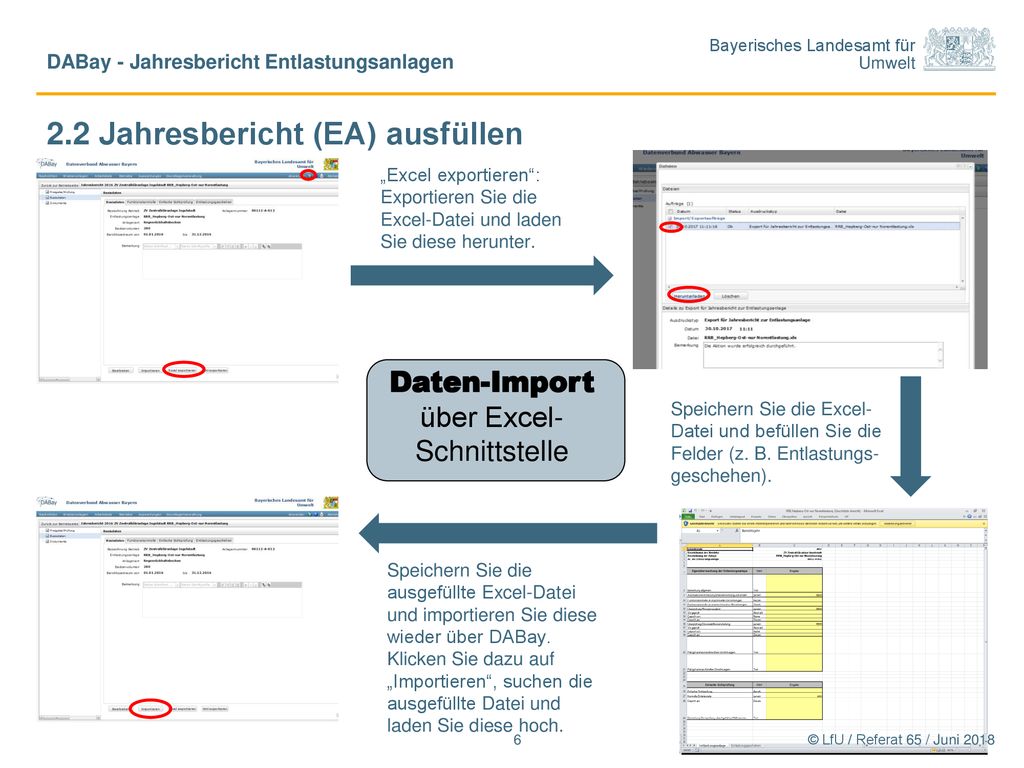

6 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen „Excel exportieren“: Exportieren Sie die Excel-Datei und laden Sie diese herunter. Daten-Import über Excel-Schnittstelle Speichern Sie die Excel-Datei und befüllen Sie die Felder (z. B. Entlastungs-geschehen). Speichern Sie die ausgefüllte Excel-Datei und importieren Sie diese wieder über DABay. Klicken Sie dazu auf „Importieren“, suchen die ausgefüllte Datei und laden Sie diese hoch. © LfU / Referat 65 / Juni 2018

7 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Klicken Sie auf „Basisdaten“. Klicken Sie auf „Bearbeiten“. Feld für Bemerkungen. 1. Entlastungsgeschehen unplausibel, die Messeinrichtung wird/wurde am xx.xx.xxxx überprüft Messtechnik ausgefallen, deshalb keine Werte im August Die eingehende Sichtprüfung und Überprüfung der Drosselabflusseinstellung wurde im Rahmen der Spülung am xx.xx.xxxx durchgeführt. Etc. 3. 2. © LfU / Referat 65 / Juni 2018

8 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Mit „Ja“ oder „Nein“ durch Anklicken beantworten (Erklärung folgt). Angabe, wie oft die maschinellen Einrichtungen auf Funktion kontrolliert wurden (Schwimmer gängig, Schieber gängig, funktionieren die Stellmotoren usw.) Angabe, wie oft die Messtechnik auf Funktion kontrolliert wurde (nur für Entlastungsmesseinrich- tung). Angabe, wann und von wem die Messgenauigkeit überprüft wurde. Angabe, wann und von wem der Drosselabfluss überprüft wurde. Wurde bei Rohrdrosseln eine Sichtprüfung durchgeführt, bitte mit „Ja“ und Datum der Prüfung beantworten. 1. 2. 3. 4. 5. 6. Rohrdrossel verstopft, Schieber ist fest, MID defekt, Spülvorrichtung defekt, Schwimmer klemmt… 7. Werte nicht plausibel, Stromversorgung ausgefallen, falsche Werte vorgelegt… © LfU / Referat 65 / Juni 2018

9 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Drosselabfluss zu gering  Gewässer wird stärker belastet Drosselabfluss zu hoch  Kläranlage wird stärker belastet Vorschläge zur Überprüfung Bei Pumpstationen Pumpenschacht vollfüllen, Pumpe einschalten und über die Absenkung des Wasserspiegels und die Geometrie des Schachtes die Pumpenleistung [l/s] berechnen und mit Bescheid vergleichen. Pumpenschacht vollfüllen, Pumpe einschalten und (wenn vorhanden) über die Zulaufmessung der Kläranlage die Pumpenleistung [l/s] mit Bescheid vergleichen. Bei Rohrdrosseln Alle 5 Jahre prüfen, ob das Rohr noch intakt und frei ist (eingehende Sichtprüfung). Bei MID gesteuerten Schiebern Vergleichsmessung durch PSW/Fachfirma oder mit eigenem Gerät. Bei mechanischen Drosseln (z. B. Schwimmer) Vergleichsmessung oder Überprüfung der richtigen Einstellung durch Hersteller oder Betriebspersonal. Überprüfung durch anerkannten PSW für Durchflussmessung, Fachfirma oder eigenes Betriebspersonal. © LfU / Referat 65 / Juni 2018

10 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Klicken Sie auf „Einfache Sichtprüfung“. Geben Sie die Anzahl der einfachen Sichtprüfungen an. Angabe, ob und wann die Einleitestelle kontrolliert wurde. Geben Sie eventuelle Ereignisse oder Maßnahmen an. 1. 2. 3. Grobstoffaustrag in Gewässer, Ufer unterspült, Becken verschlammt, Becken gereinigt, Pumpen erneuert, etc… © LfU / Referat 65 / Juni 2018

11 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Klicken Sie auf „Entlastungsge- schehen“. Tragen Sie Werte ein oder laden Sie sie hoch. Speichern Sie. 1. 2. 3. © LfU / Referat 65 / Juni 2018

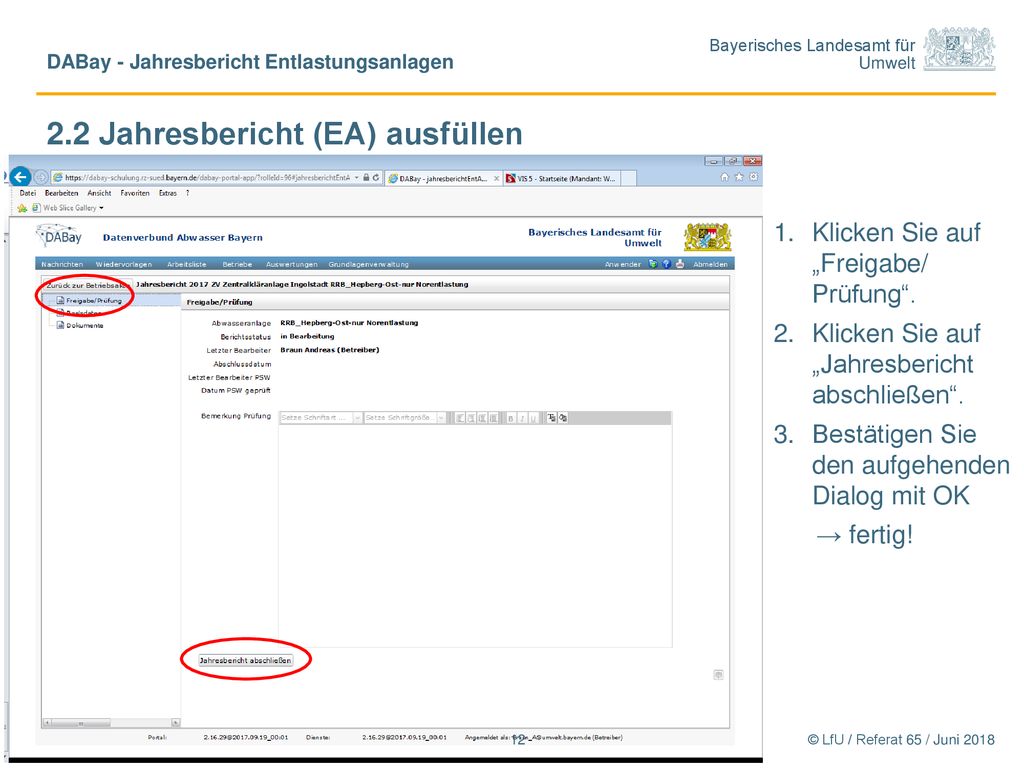

12 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Klicken Sie auf „Freigabe/ Prüfung“. Klicken Sie auf „Jahresbericht abschließen“. Bestätigen Sie den aufgehenden Dialog mit OK → fertig! © LfU / Referat 65 / Juni 2018

13 2.2 Jahresbericht (EA) ausfüllen
DABay - Jahresbericht Entlastungsanlagen 2.2 Jahresbericht (EA) ausfüllen Überprüfungsumfang gemäß EÜV: Gegenstand Überprüfung/Maßnahmen Häufigkeit Durchführung Bauliche Teile z. B. Regenbecken, Regenüberläufe, Durchlaufbecken, Fangbecken etc. Sichtprüfung zur Feststellung des Bauzustandes, der Betriebssicherheit und der Funktionsfähigkeit. Nach jedem Regenereignis. Bei einer Fremdüberwachung einmal jährlich. (z. B. 16 mal) Maschinelle Einrichtungen z. B. Pumpen, Schieber, Regelorgane (Drossel) Funktionskontrolle (blockierte Drossel, verstopfte Pumpe, undichter Schieber etc.) Nach jedem Regenereignis und mindestens einmal monatlich. (z. B. 13 mal) Regelorgane z. B. Waagedrossel, Schwimmerdrossel, Pumpe als Drossel Überprüfung des Drosselabflusses Einmal in 5 Jahren (z. B. am von Firma XY, PSW XY, eigenständig) Funktionskontrolle Messeinrichtungen Funktionskontrolle (z. B. wird ein Beckenüberlauf erkannt?) Einmal monatlich Genauigkeit der Messeinrichtungen Überprüfung der Messgenauigkeit (z. B. am von Firma XY, eigenständig) Einleitungsstelle in das Gewässer oder Gelände Inaugenscheinnahme (Grobstoffaustrag, Uferabschwemmungen, Bauwerksschäden, Geruch etc.) Einmal im Jahr © LfU / Referat 65 / Juni 2018

14 Startseite innerhalb der Anwendung
DABay - Jahresbericht Entlastungsanlagen Startseite innerhalb der Anwendung Menüleiste Rollenspezifische Menüpunkte (hier: Betreiber) Nachrichten  automat. erzeugt, mit Link Wiedervorlage  Erinnerungsfunktion Arbeitsliste  Suche nach Objekten Betriebe  Suche nach Betrieben Auswertungen  vorgefertigte Abfragen Grundlagenverwaltung  Betreiberdaten Allgemeine Menüpunkte Anwender  Anwenderprofil Dateien  Download von Dateien Hilfe  Online-Hilfe + Unterlagen* Drucken  Ausdrucken von Bildschirm- inhalten od. fachl. Inhalten Abmelden  Ausloggen * In der Online-Hilfe unter dem Menüpunkt „Downloads“ finden Sie ausführliche Unterlagen / Hilfe für alle Bereiche im Abschnitt „Unterlagen für Betreiber von Abwasserbehandlungsanlagen“ © LfU / Referat 65 / Juni 2018

15 DABay - Jahresbericht Entlastungsanlagen
Wir danken Herrn Andreas Braun (WWA IN), der uns die Inhalte der vorliegenden Präsentation zur Verfügung gestellt hat. © LfU / Referat 65 / Juni 2018
