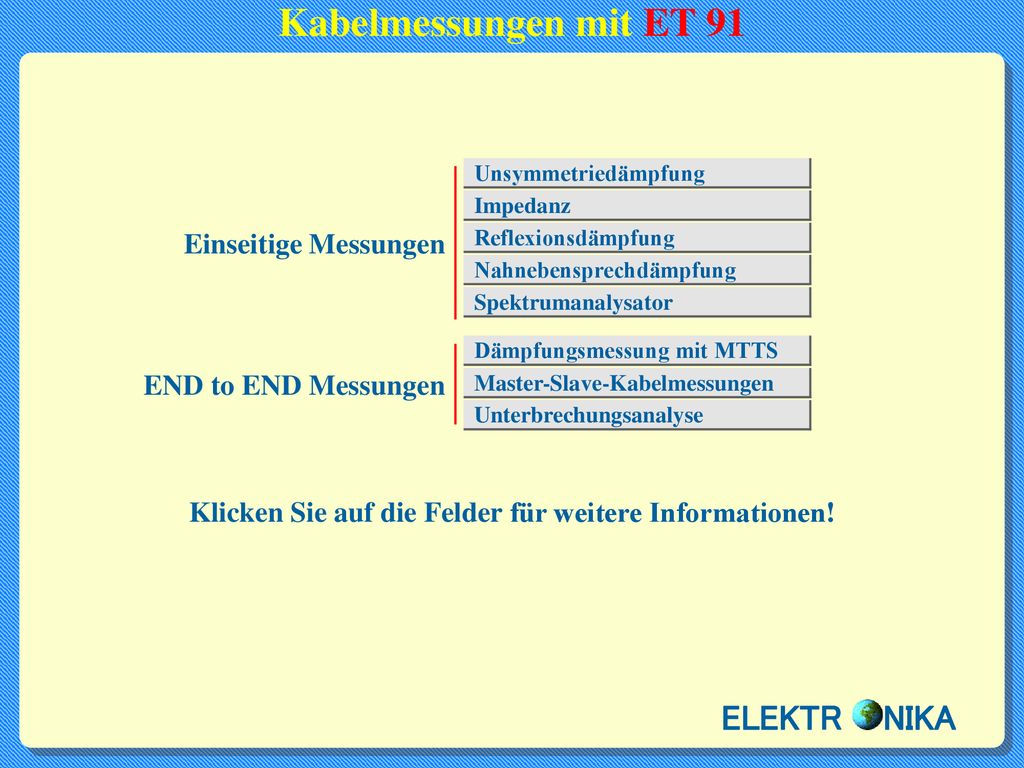

Kabelmessungen mit ET 91 Einseitige Messungen Unsymmetriedämpfung Impedanz Reflexionsdämpfung Nahnebensprechdämpfung Spektrumanalysator END to END Messungen Dämpfungsmessung mit MTTS Master-Slave-Kabelmessungen Unterbrechungsanalyse Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

2 Messung der Unsymmetriedämpfung (LCL) mit ET 91

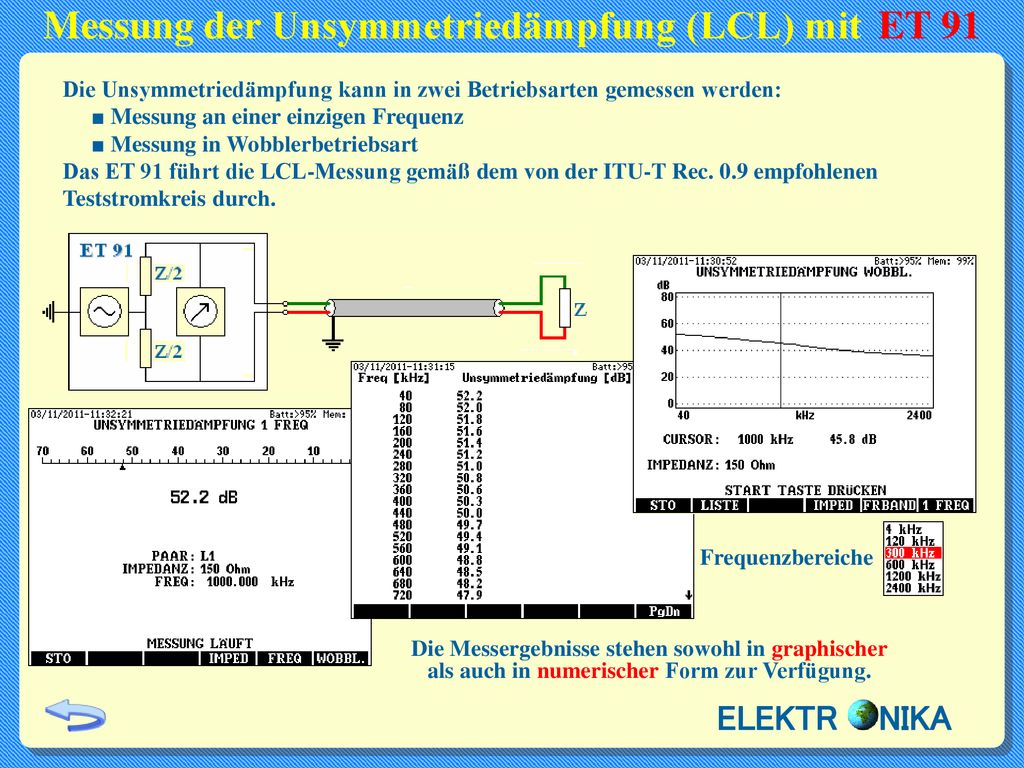

Die Unsymmetriedämpfung kann in zwei Betriebsarten gemessen werden: ■ Messung an einer einzigen Frequenz ■ Messung in Wobblerbetriebsart Das ET 91 führt die LCL-Messung gemäß dem von der ITU-T Rec. 0.9 empfohlenen Teststromkreis durch. Frequenzbereiche Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung. ELEKTR NIKA

3 Impedanz-Messung mit ET 91

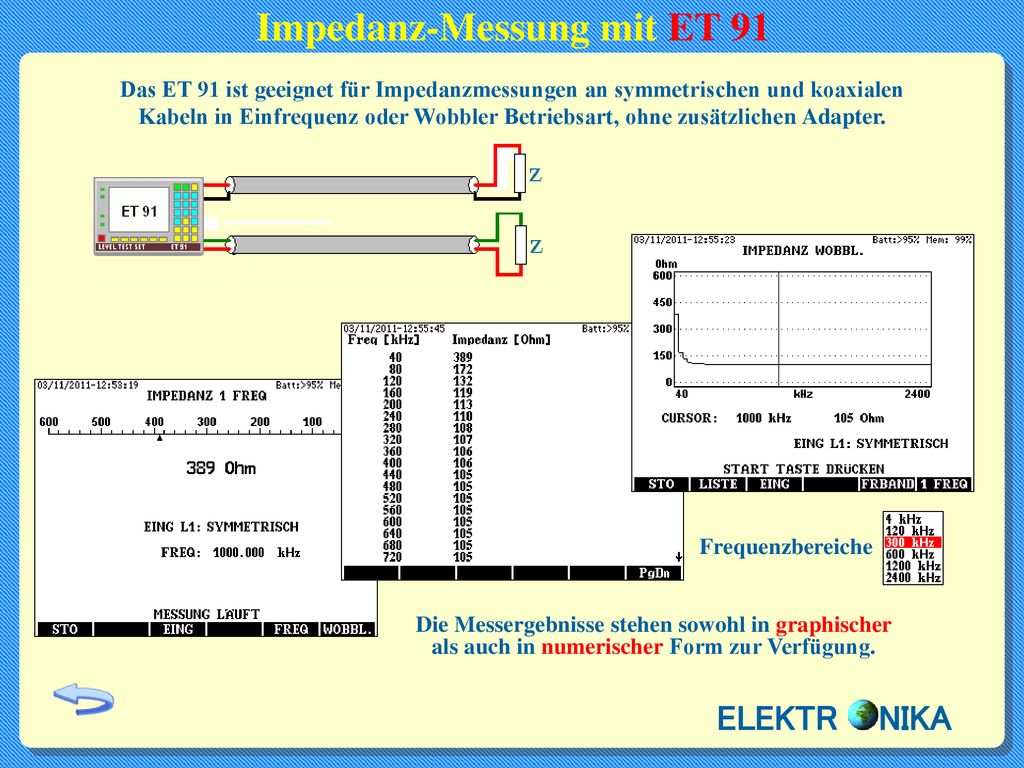

Das ET 91 ist geeignet für Impedanzmessungen an symmetrischen und koaxialen Kabeln in Einfrequenz oder Wobbler Betriebsart, ohne zusätzlichen Adapter. Frequenzbereiche Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung. ELEKTR NIKA

4 Messung der Reflexionsdämpfung mit ET 91
Das ET 91 ist geeignet für Messung der Reflexionsdämpfung an symmetrischen und koaxialen Kabeln in Einfrequenz oder Wobbler Betriebsart, ohne zusätzlichen Adapter. Frequenzbereiche Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung. ELEKTR NIKA

5 Messung der Nahnebensprechdämpfung mit ET 91

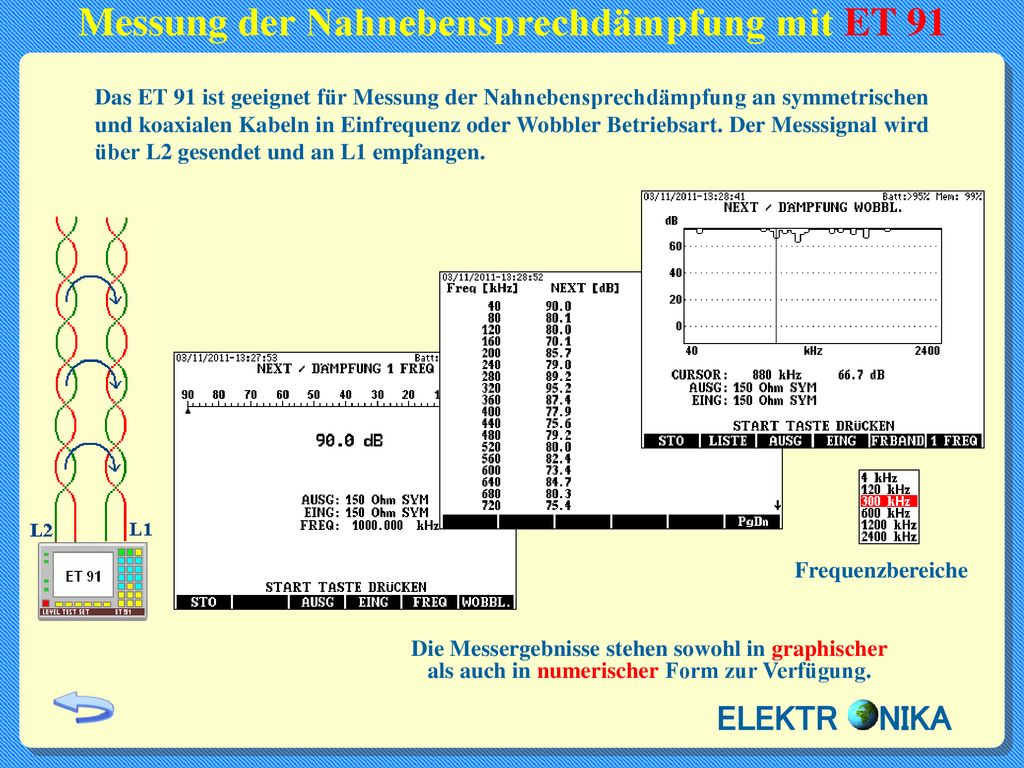

Das ET 91 ist geeignet für Messung der Nahnebensprechdämpfung an symmetrischen und koaxialen Kabeln in Einfrequenz oder Wobbler Betriebsart. Der Messsignal wird über L2 gesendet und an L1 empfangen. Frequenzbereiche Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung. ELEKTR NIKA

6 Messungen in Spektrumanalysator-Mode von ET 91

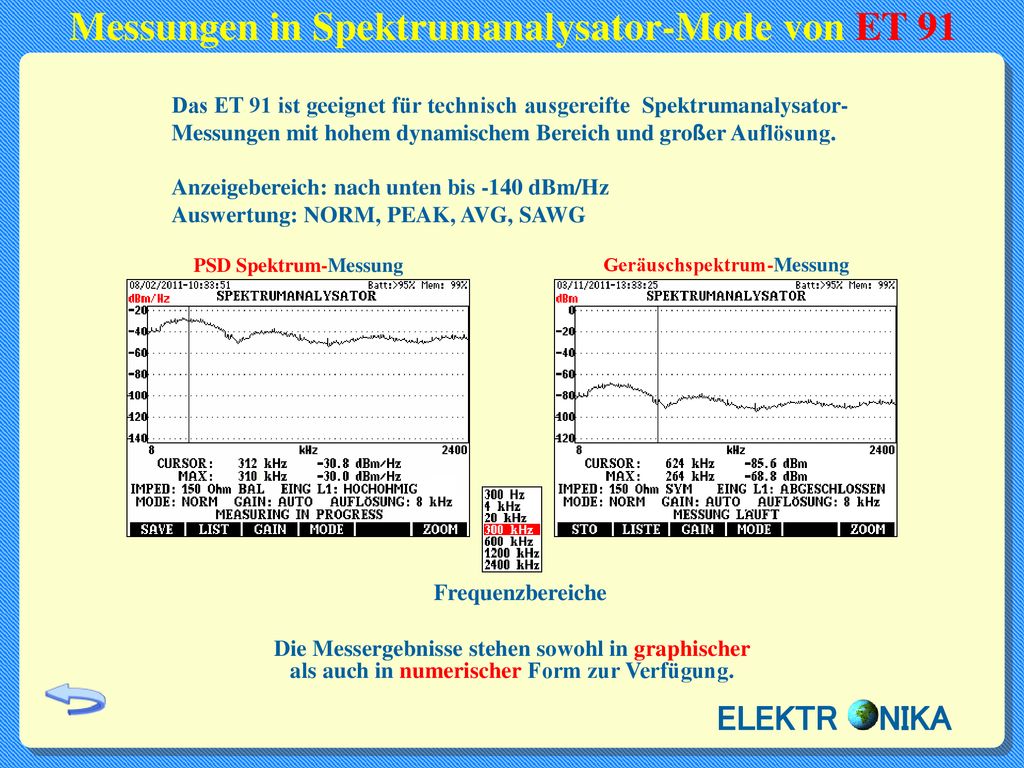

Das ET 91 ist geeignet für technisch ausgereifte Spektrumanalysator-Messungen mit hohem dynamischem Bereich und großer Auflösung. Anzeigebereich: nach unten bis -140 dBm/Hz Auswertung: NORM, PEAK, AVG, SAWG PSD Spektrum-Messung Geräuschspektrum-Messung Frequenzbereiche Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung. ELEKTR NIKA

7 Kabeldämpfungsmessung mit MTTS Messsignal

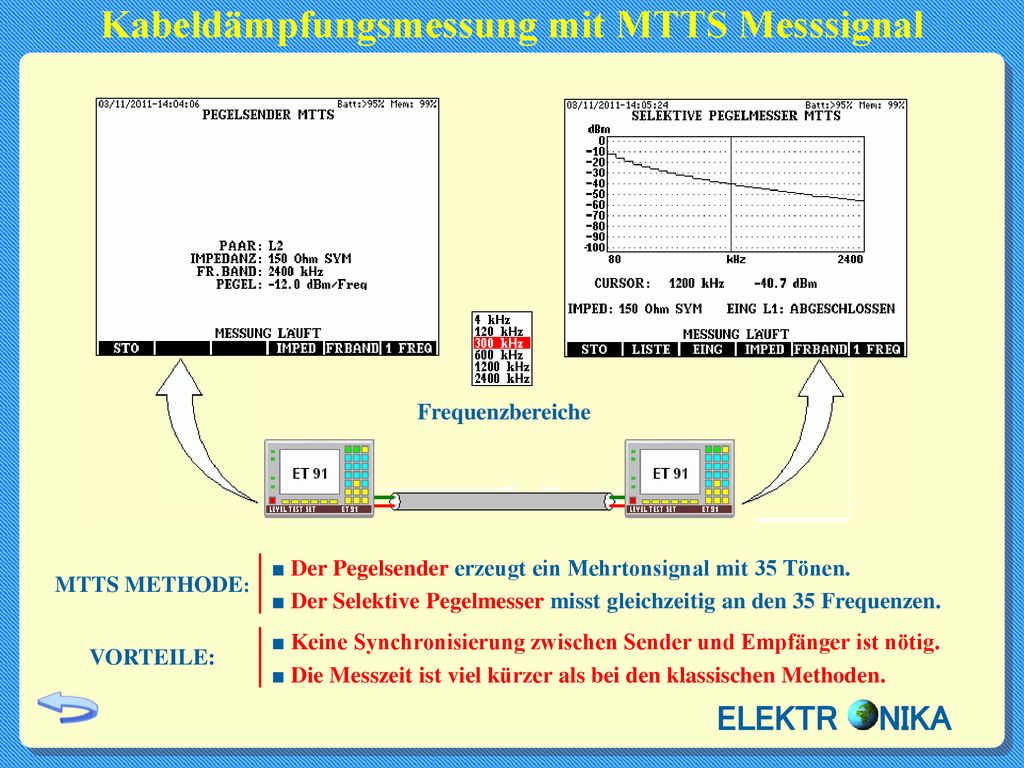

Frequenzbereiche MTTS METHODE: ■ Der Pegelsender erzeugt ein Mehrtonsignal mit 35 Tönen. ■ Der Selektive Pegelmesser misst gleichzeitig an den 35 Frequenzen. VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig. ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden. ELEKTR NIKA

8 Automatische Master-Slave-Kabelmessungen mit ET 91

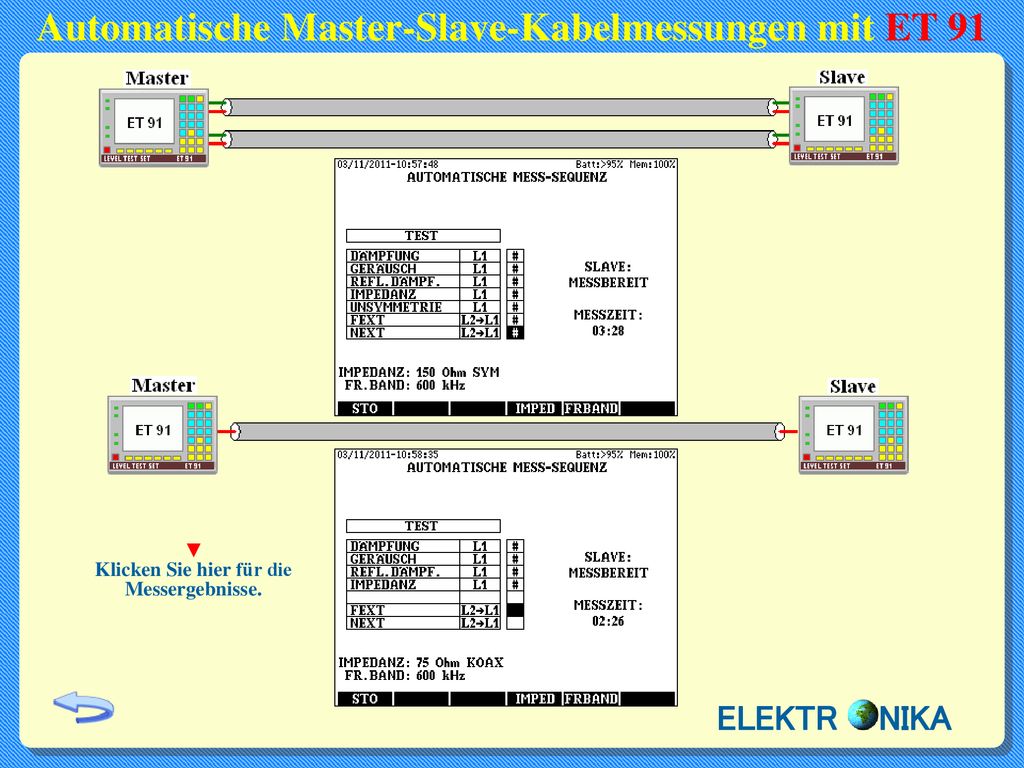

▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA

9 Messergebnisse der Master-Slave-Kabelmessungen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA

10 Unterbrechungsanalyse mit ET 91
Eine Unterbrechung wird detektiert und gezählt, wenn der Pegel des empfangenen Signals für eine Zeitdauer von mehr als 0.6 ms unter den ausgewählten Schwellenpegel fällt. Die gezählten Unterbrechungen werden, abhängig von der Unterbrechungszeit, in fünf Zeitkategorien aufgeteilt. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA

11 Messergebnisse der Unterbrechungsanalysen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA
