1 Bedingung Zentripetalkraft = elektrostatische Kraft Elektrische Feld: E 0 lineare Funktion von ΔV:

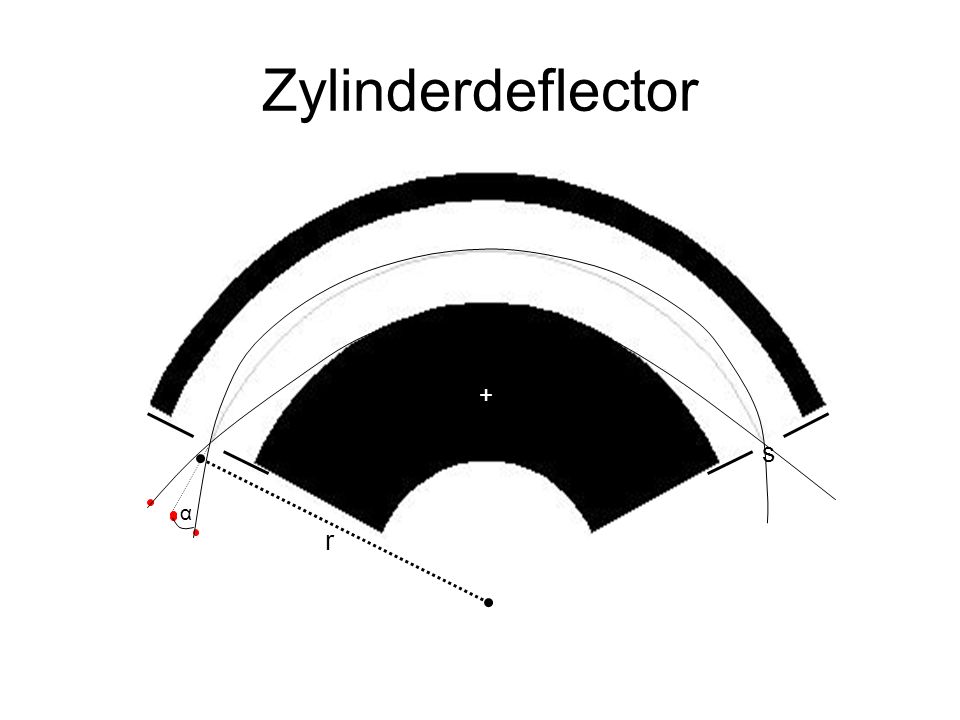

2 Zylinderdeflector α s r + _

3 Elektronen Trajektorie Optimum deflection angle for cylindrical and spherical electrostatic spectrometer D. Roy and J.D. Carette, Appl. Phys. Lett. 16, 413 (1970) Fokussierung tritt auf, wenn der von α linear abhängige Term verschwindet:

4 Detektoren Kanalelektronenvervielfacher (Channeltron)

5 Experimenteller Aufbau magnetische Abschirmung (meist aus Mu-Metall [76.6% Ni, 14.7% Fe, 4,5% Cu, 3.3% Mo])

6 Technische Realisierung max. exp. Auflösung: 0,5 meV ΔE  100 meV ΔE  10 meV ΔE  1 meV max. theo. Auflösung: 0,3 meV

7 Streuprozesse Elastische Streuung Inelastische Streuung –Dipol Streuung –Stoßstreuung (impact scattering)

8 Elastische Streuung Energieerhaltung Impulserhaltung

9 Inelastische Streuung Energieübertrag Impulsübertrag

10 Dipolstreuung - Langreichweitig Dipol wird aus Elektron und dessen Bildladung erzeugt Molekül-, Adsorbat- Substratschwingungen induzieren Dipolmomente Dipole senkrechter zur OF werden detektiert Dipole parallel zur OF bilden Quadrupole Wirkungsquerschnitt von Quadrupolen wesentlich kleiner als bei Dipolen Hautsächlich Detektion von Dipolen

11 Dipolstreuung Es gelten die Dipolauswahlregelen: Δl = ± 1 ; Δm = 0, ± 1 Charakteristisch ist die schmale Winkelverteilung s um das Maximum in spekularer Richtung Streuwinkel: Beispiel: E 0 = 2eV, ћ  = 100meV → θ = 1,4°

12 Stoßstreuung - kurzreichweitig Direkte Wechselwirkung mit Atompotentialen der OF. Keine Dipolauswahlregeln: Anregung von Schwingungen parallel zur Oberfläche Streuwirkung in großen Raumwinkelbereich Intensität des Messsignals wesentlich geringer als bei Dipolstreuung Winkelabhängige Messung ergibt zusätzliche Strukturaufklärung

13 Impulsübertrag Mit spiegelndem Reflex und folgt.

14 Impulsübertrag
