1
Kathode Steuerzylinder Anode Kondensor (-linse) XY-Ablenksystem Objektiv (-linse) Bildschirm Detektor Probentisch mit Probe
2

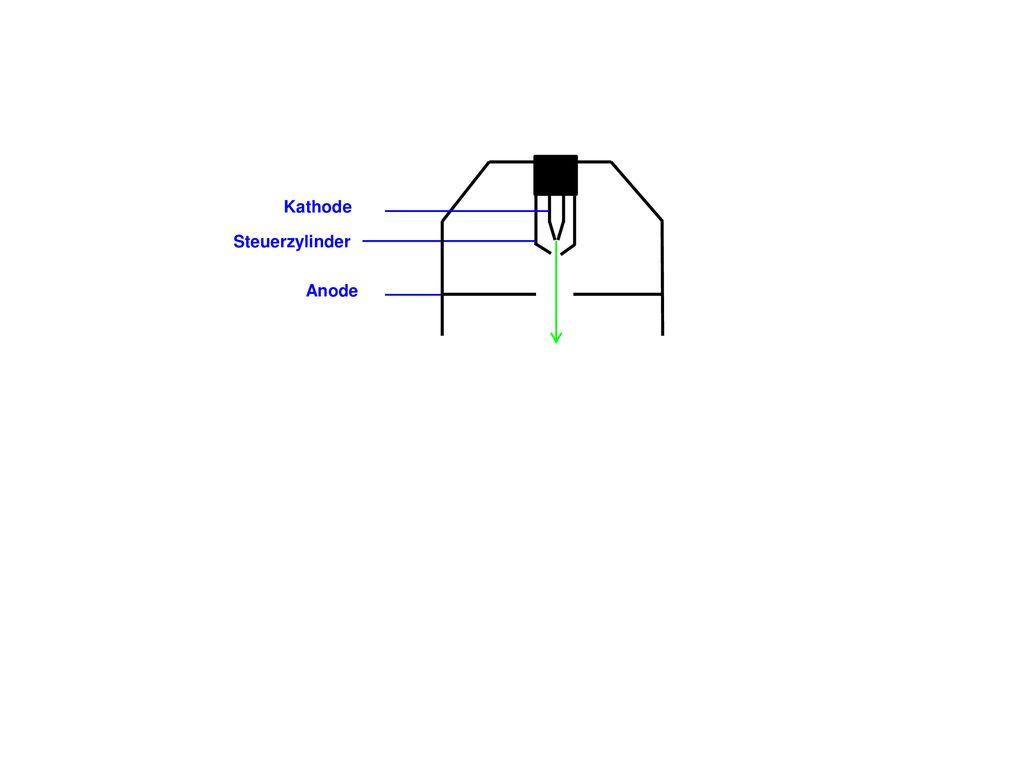

Kathode Anode Steuerzylinder
3

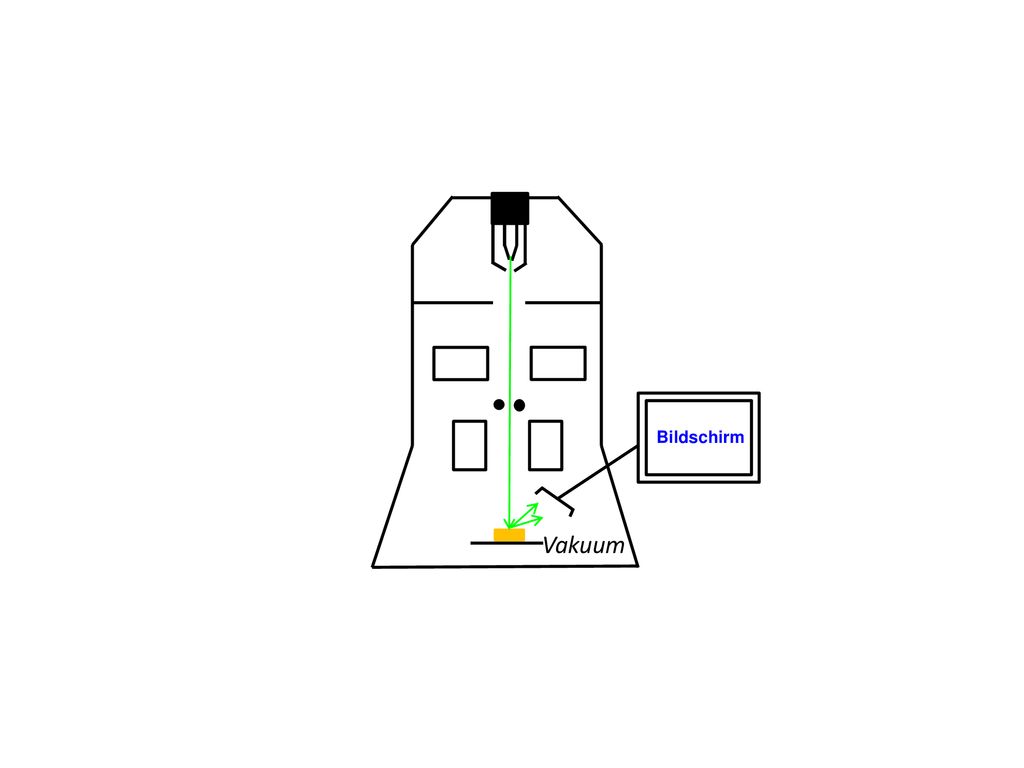

Bildschirm Vakuum
4

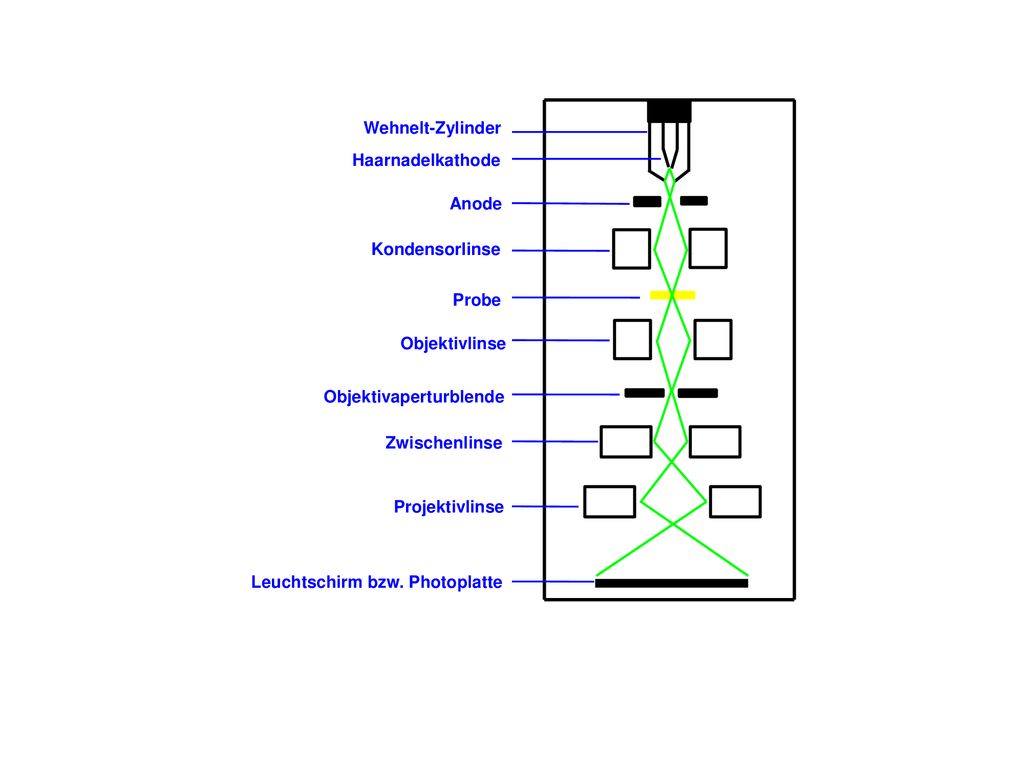

Probe Haarnadelkathode Wehnelt-Zylinder Anode Kondensorlinse Objektivlinse Objektivaperturblende Zwischenlinse Projektivlinse Leuchtschirm bzw. Photoplatte
5

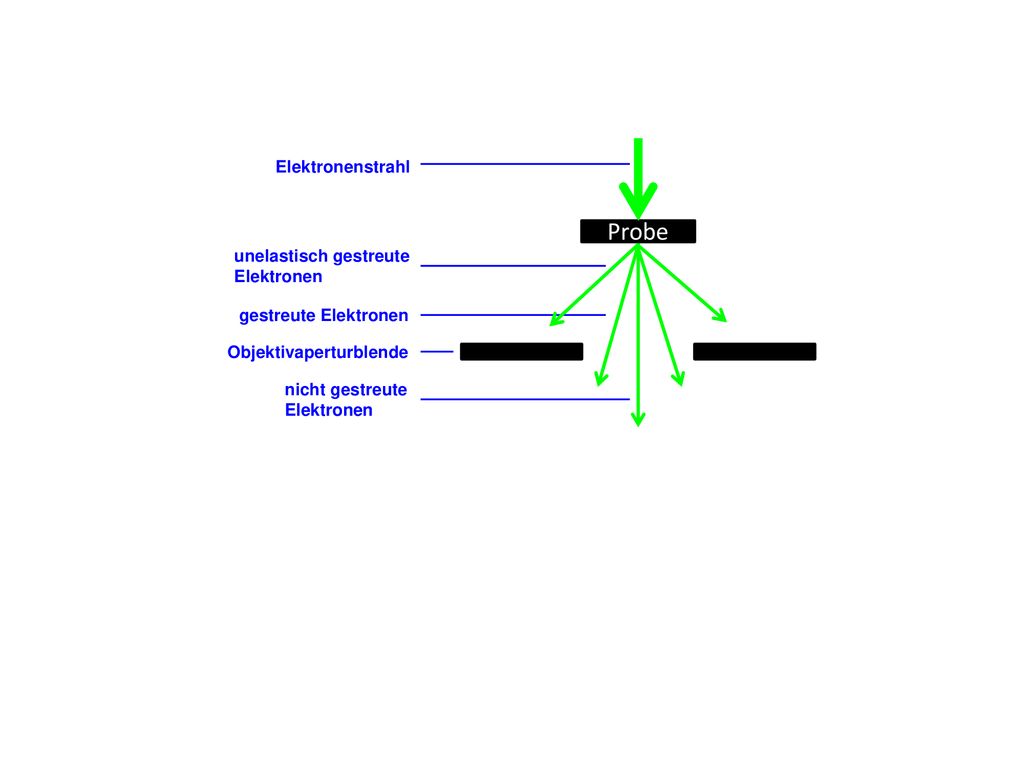

Probe Elektronenstrahl unelastisch gestreute Elektronen
Objektivaperturblende Elektronenstrahl unelastisch gestreute Elektronen nicht gestreute gestreute Elektronen
6

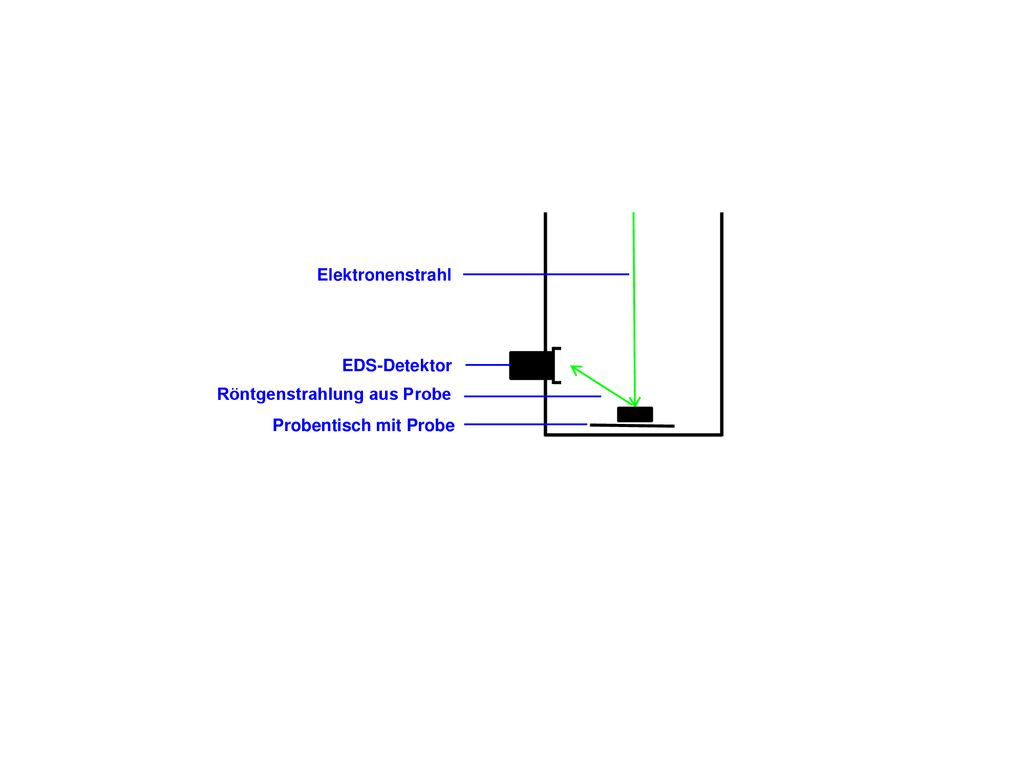

Probentisch mit Probe Elektronenstrahl EDS-Detektor Röntgenstrahlung aus Probe
7
λ = h m ∙ v d = 0,61 ∙ n ∙ sin α λ = 0,61 ∙ NA
