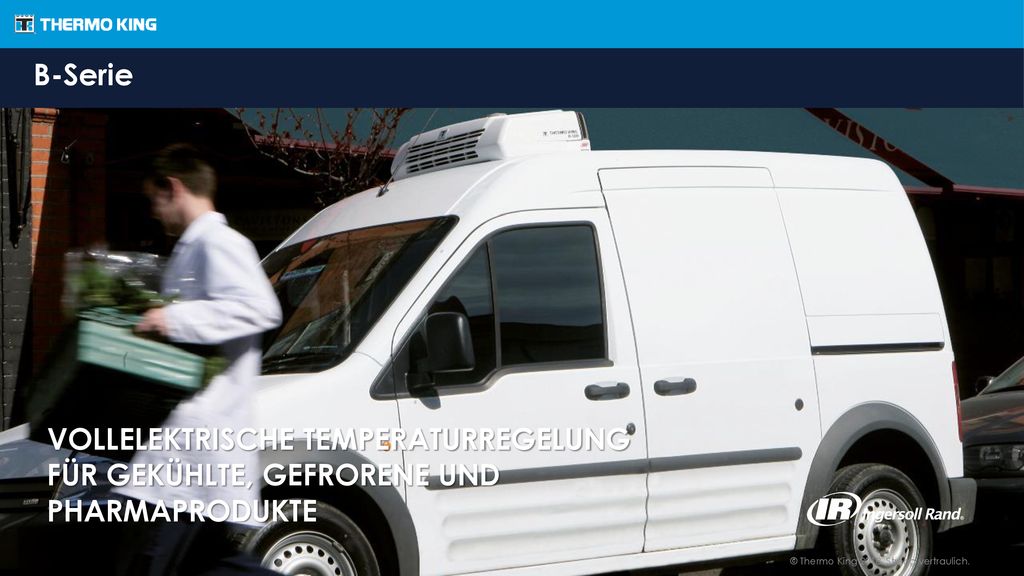

1 VOLLELEKTRISCHE TEMPERATURREGELUNG FÜR GEKÜHLTE, GEFRORENE UND
B-Serie VOLLELEKTRISCHE TEMPERATURREGELUNG FÜR GEKÜHLTE, GEFRORENE UND PHARMAPRODUKTE © Thermo King Streng vertraulich.

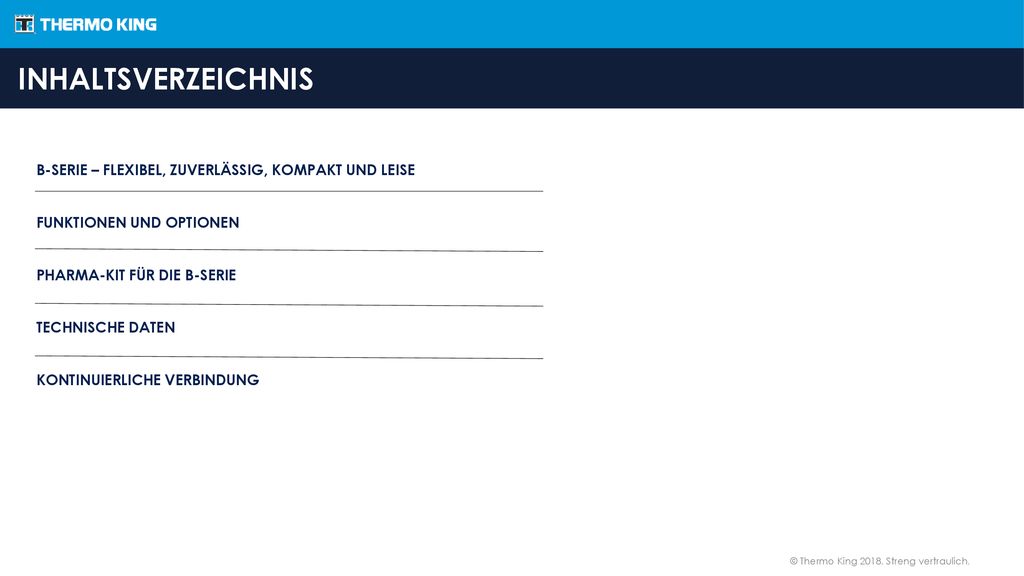

2 INHALTSVERZEICHNIS B-SERIE – FLEXIBEL, ZUVERLÄSSIG, KOMPAKT UND LEISE
FUNKTIONEN UND OPTIONEN PHARMA-KIT FÜR DIE B-SERIE TECHNISCHE DATEN Kontinuierliche Verbindung © Thermo King Streng vertraulich.

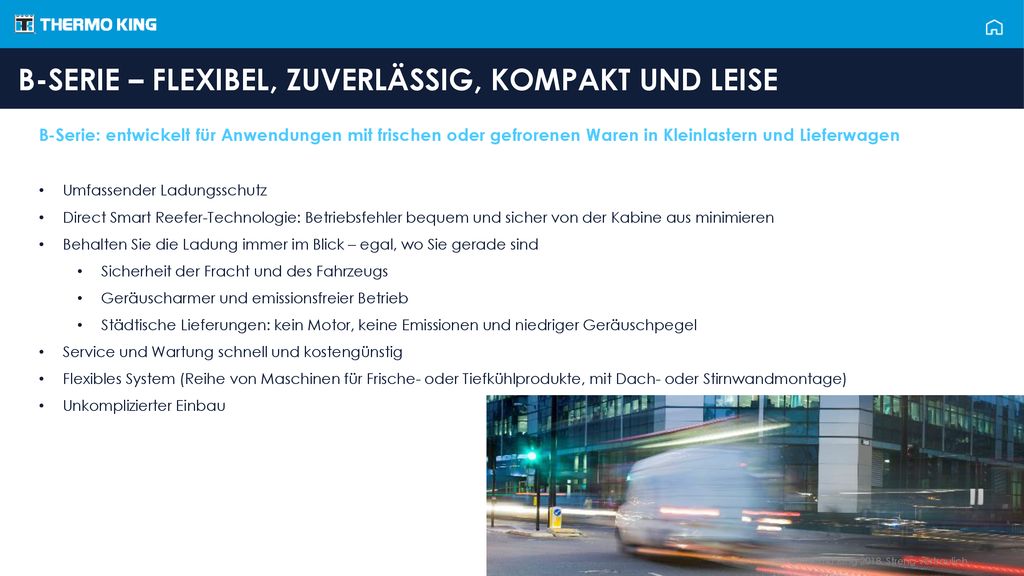

3 B-SERIE – FLEXIBEL, ZUVERLÄSSIG, KOMPAKT UND LEISE
B-Serie: entwickelt für Anwendungen mit frischen oder gefrorenen Waren in Kleinlastern und Lieferwagen Umfassender Ladungsschutz Direct Smart Reefer-Technologie: Betriebsfehler bequem und sicher von der Kabine aus minimieren Behalten Sie die Ladung immer im Blick – egal, wo Sie gerade sind Sicherheit der Fracht und des Fahrzeugs Geräuscharmer und emissionsfreier Betrieb Städtische Lieferungen: kein Motor, keine Emissionen und niedriger Geräuschpegel Service und Wartung schnell und kostengünstig Flexibles System (Reihe von Maschinen für Frische- oder Tiefkühlprodukte, mit Dach- oder Stirnwandmontage) Unkomplizierter Einbau © Thermo King Streng vertraulich.

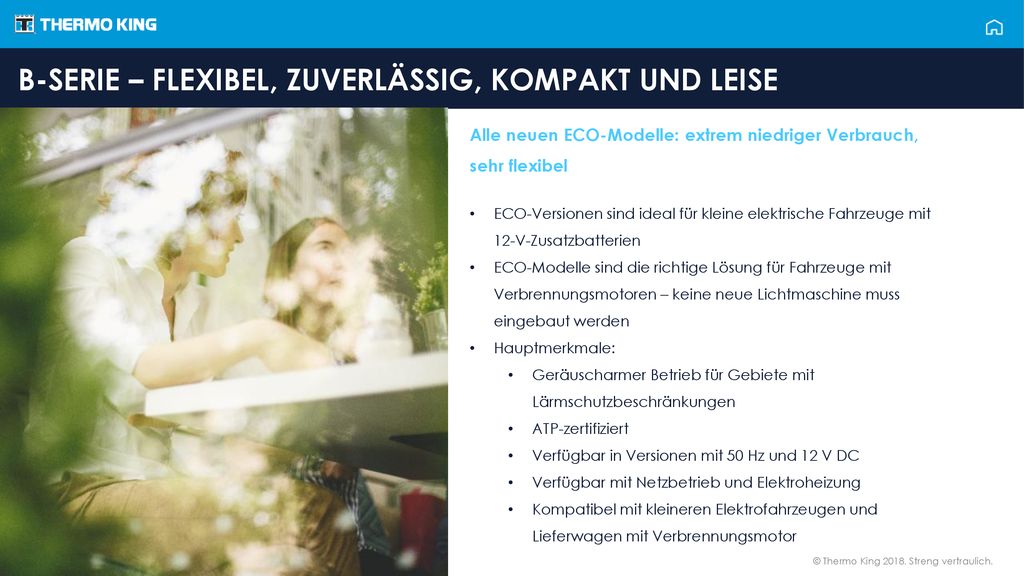

4 B-SERIE – FLEXIBEL, ZUVERLÄSSIG, KOMPAKT UND LEISE
Alle neuen ECO-Modelle: extrem niedriger Verbrauch, sehr flexibel ECO-Versionen sind ideal für kleine elektrische Fahrzeuge mit 12-V-Zusatzbatterien ECO-Modelle sind die richtige Lösung für Fahrzeuge mit Verbrennungsmotoren – keine neue Lichtmaschine muss eingebaut werden Hauptmerkmale: Geräuscharmer Betrieb für Gebiete mit Lärmschutzbeschränkungen ATP-zertifiziert Verfügbar in Versionen mit 50 Hz und 12 V DC Verfügbar mit Netzbetrieb und Elektroheizung Kompatibel mit kleineren Elektrofahrzeugen und Lieferwagen mit Verbrennungsmotor © Thermo King Streng vertraulich.

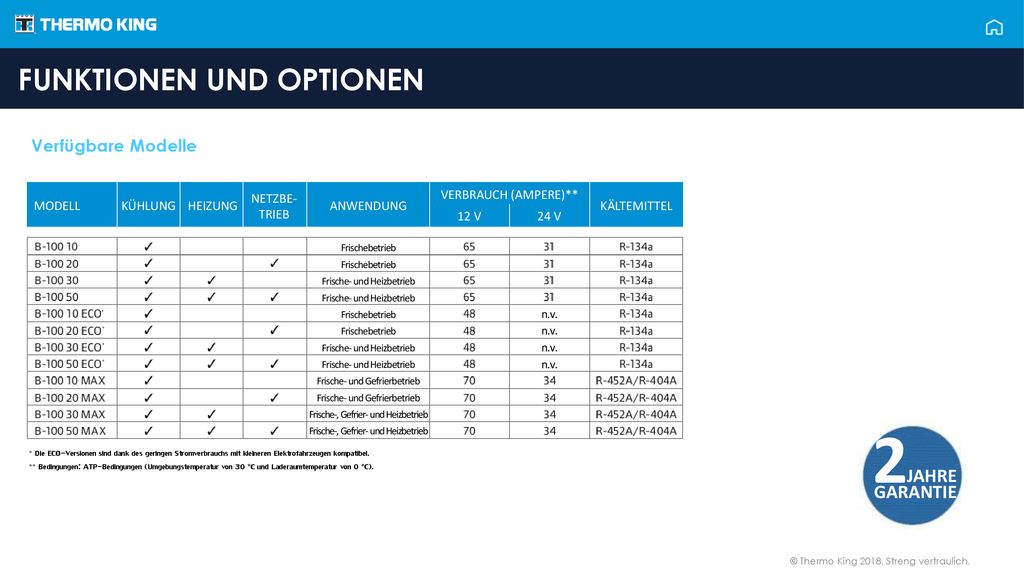

5 2 Funktionen und Optionen JAHRE GARANTIE Verfügbare Modelle
NETZBE-TRIEB VERBRAUCH (AMPERE)** MODELL KÜHLUNG HEIZUNG ANWENDUNG KÄLTEMITTEL 12 V 24 V Frischebetrieb Frische- und Heizbetrieb Frische- und Gefrierbetrieb Frische-, Gefrier- und Heizbetrieb n.v. 2 * Die ECO-Versionen sind dank des geringen Stromverbrauchs mit kleineren Elektrofahrzeugen kompatibel. ** Bedingungen: ATP-Bedingungen (Umgebungstemperatur von 30 °C und Laderaumtemperatur von 0 °C). JAHRE GARANTIE © Thermo King Streng vertraulich.

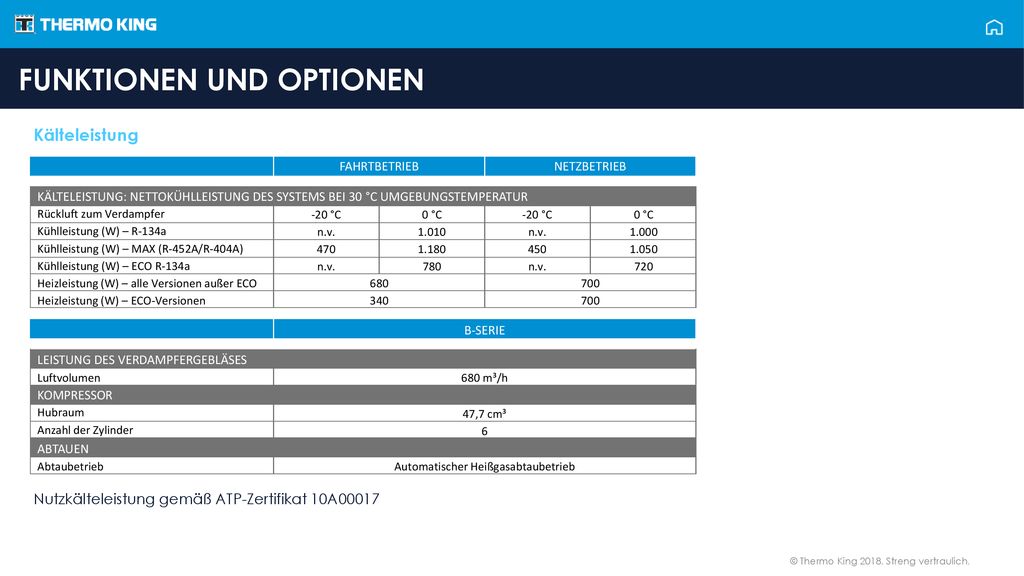

6 Automatischer Heißgasabtaubetrieb
FUNKTIONEN UND OPTIONEN Kälteleistung FAHRTBETRIEB NETZBETRIEB KÄLTELEISTUNG: NETTOKÜHLLEISTUNG DES SYSTEMS BEI 30 °C UMGEBUNGSTEMPERATUR Rückluft zum Verdampfer Kühlleistung (W) – R-134a Kühlleistung (W) – MAX (R-452A/R-404A) Kühlleistung (W) – ECO R-134a Heizleistung (W) – alle Versionen außer ECO Heizleistung (W) – ECO-Versionen -20 °C n.v. 470 0 °C 1.010 1.180 780 -20 °C n.v. 450 0 °C 1.000 1.050 720 680 340 700 B-SERIE LEISTUNG DES VERDAMPFERGEBLÄSES Luftvolumen 680 m³/h KOMPRESSOR Hubraum Anzahl der Zylinder 47,7 cm³ 6 ABTAUEN Abtaubetrieb Automatischer Heißgasabtaubetrieb Nutzkälteleistung gemäß ATP-Zertifikat 10A00017 © Thermo King Streng vertraulich.

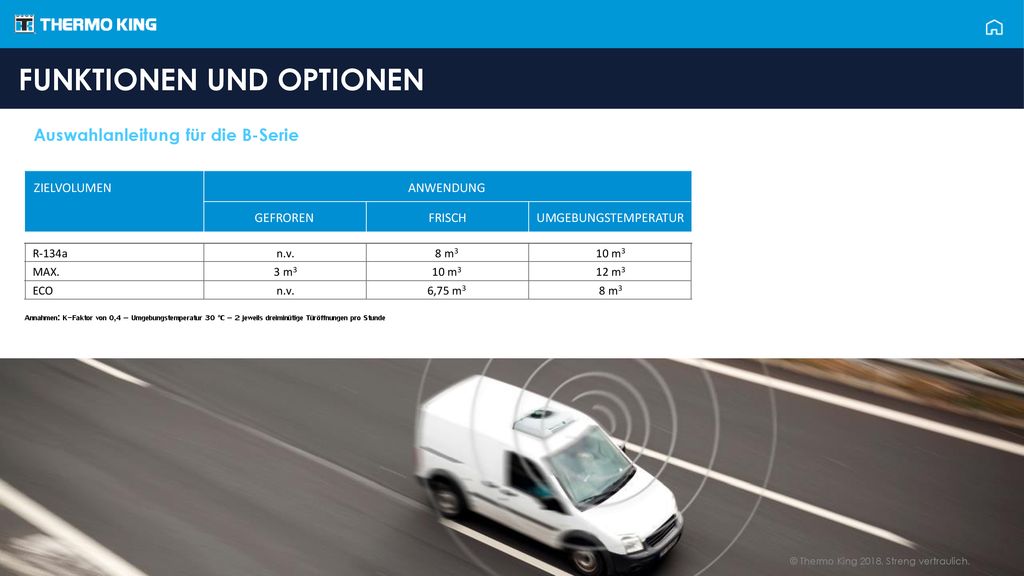

7 FUNKTIONEN UND OPTIONEN
Auswahlanleitung für die B-Serie ZIELVOLUMEN ANWENDUNG GEFROREN FRISCH UMGEBUNGSTEMPERATUR R-134a MAX. ECO n.v. 3 m3 8 m3 10 m3 6,75 m3 10 m3 12 m3 8 m3 Annahmen: K-Faktor von 0,4 – Umgebungstemperatur 30 °C – 2 jeweils dreiminütige Türöffnungen pro Stunde © Thermo King Streng vertraulich.

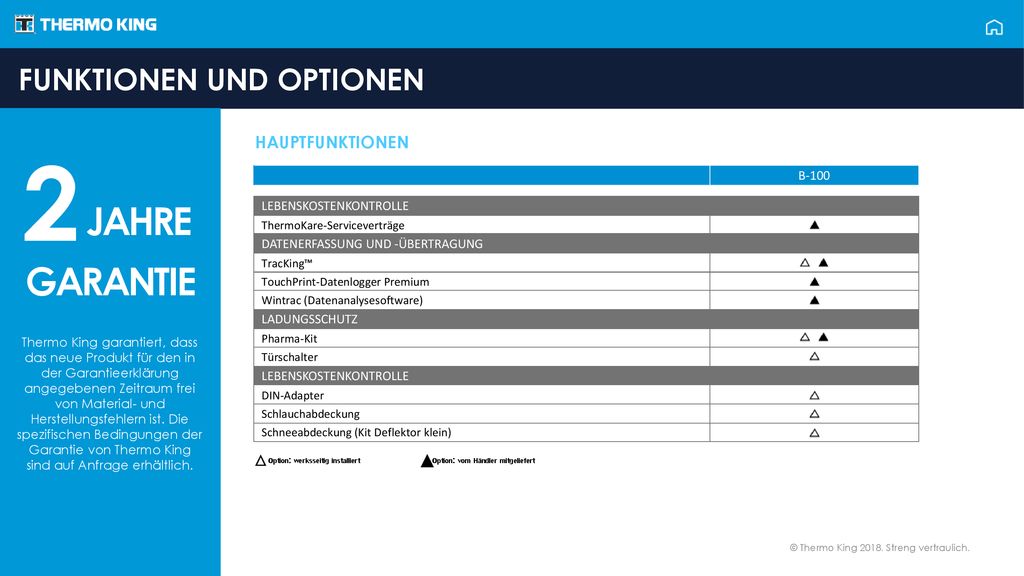

8 2 FUNKTIONEN UND OPTIONEN JAHRE GARANTIE △ ▲ HAUPTFUNKTIONEN B-100
Thermo King garantiert, dass das neue Produkt für den in der Garantieerklärung angegebenen Zeitraum frei von Material- und Herstellungsfehlern ist. Die spezifischen Bedingungen der Garantie von Thermo King sind auf Anfrage erhältlich. HAUPTFUNKTIONEN 2 B-100 LEBENSKOSTENKONTROLLE ThermoKare-Serviceverträge DATENERFASSUNG UND -ÜBERTRAGUNG TracKing™ TouchPrint-Datenlogger Premium Wintrac (Datenanalysesoftware) LADUNGSSCHUTZ Pharma-Kit Türschalter LEBENSKOSTENKONTROLLE DIN-Adapter Schlauchabdeckung Schneeabdeckung (Kit Deflektor klein) △ Option: werksseitig installiert ▲ Option: vom Händler mitgeliefert © Thermo King Streng vertraulich.

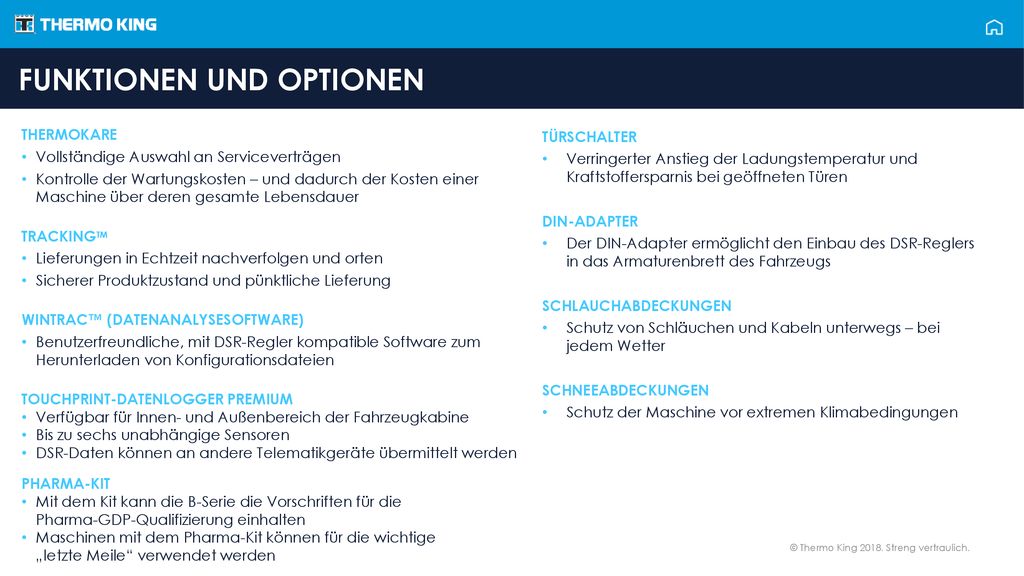

9 FUNKTIONEN UND OPTIONEN
THERMOKARE Vollständige Auswahl an Serviceverträgen Kontrolle der Wartungskosten – und dadurch der Kosten einer Maschine über deren gesamte Lebensdauer TRACKINGTM Lieferungen in Echtzeit nachverfolgen und orten Sicherer Produktzustand und pünktliche Lieferung WINTRAC™ (DATENANALYSESOFTWARE) Benutzerfreundliche, mit DSR-Regler kompatible Software zum Herunterladen von Konfigurationsdateien TOUCHPRINT-DATENLOGGER PREMIUM Verfügbar für Innen- und Außenbereich der Fahrzeugkabine Bis zu sechs unabhängige Sensoren DSR-Daten können an andere Telematikgeräte übermittelt werden PHARMA-KIT Mit dem Kit kann die B-Serie die Vorschriften für die Pharma-GDP-Qualifizierung einhalten Maschinen mit dem Pharma-Kit können für die wichtige „letzte Meile“ verwendet werden TÜRSCHALTER Verringerter Anstieg der Ladungstemperatur und Kraftstoffersparnis bei geöffneten Türen DIN-ADAPTER Der DIN-Adapter ermöglicht den Einbau des DSR-Reglers in das Armaturenbrett des Fahrzeugs SCHLAUCHABDECKUNGEN Schutz von Schläuchen und Kabeln unterwegs – bei jedem Wetter SCHNEEABDECKUNGEN Schutz der Maschine vor extremen Klimabedingungen © Thermo King Streng vertraulich.

10 PHARMA-KIT FÜR DIE B-SERIE
DIE KRITISCHE BEDEUTUNG DER SICHEREN QUALITÄT UND INTEGRITÄT MEDIZINISCHER UND BIOLOGISCHER PRODUKTE WÄHREND DES TRANSPORTS Das Pharma-Kit stellt GDP sicher (Good Distribution Practice) Damit wird die Produktqualität auf höchstem Niveau gehalten In der Lieferkette und während der „letzten Meile“ GDP: Dieses Protokoll stellt sicher, dass die hohe Produktqualität, die durch hervorragende Herstellungspraktiken erreicht wird, in der gesamten Lieferkette gewahrt wird EU-Richtlinien zu Konstruktion, Installation, Betrieb und Leistungsqualifikationen in der Pharmabranche werden von GDP unterstützt © Thermo King Streng vertraulich.

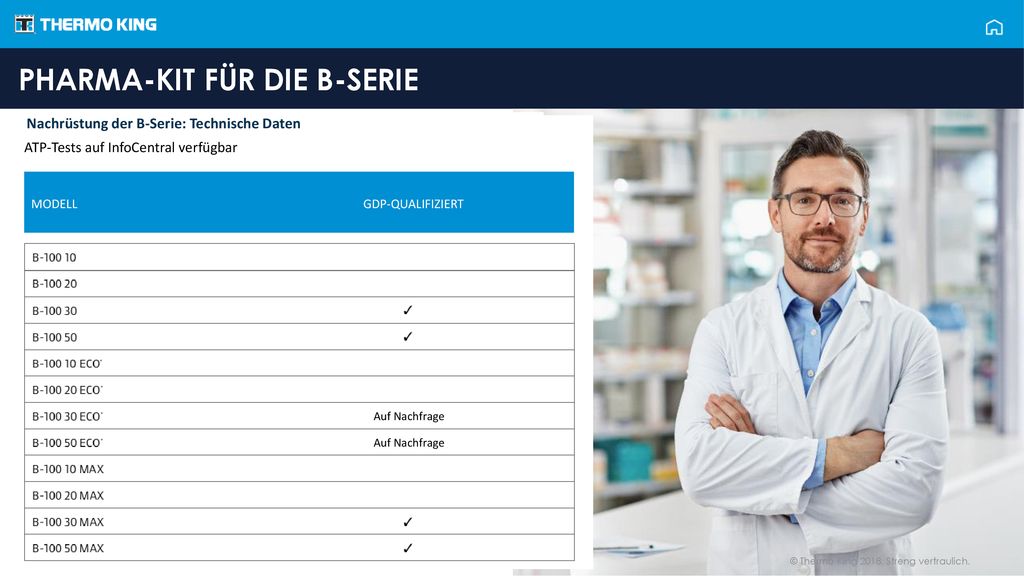

11 PHARMA-KIT FÜR DIE B-SERIE
Nachrüstung der B-Serie: Technische Daten ATP-Tests auf InfoCentral verfügbar MODELL GDP-QUALIFIZIERT Auf Nachfrage © Thermo King Streng vertraulich.

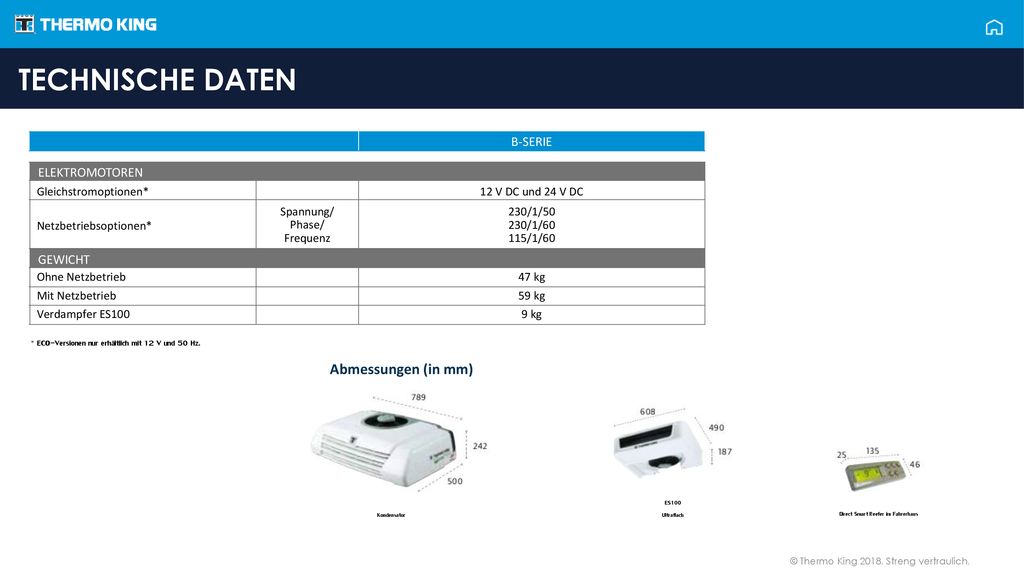

12 TECHNISCHE DATEN Abmessungen (in mm) B-SERIE ELEKTROMOTOREN GEWICHT
Gleichstromoptionen* 12 V DC und 24 V DC Spannung/ Phase/ Frequenz 230/1/50 230/1/60 115/1/60 Netzbetriebsoptionen* GEWICHT Ohne Netzbetrieb Mit Netzbetrieb Verdampfer ES100 47 kg 59 kg 9 kg * ECO-Versionen nur erhältlich mit 12 V und 50 Hz. Abmessungen (in mm) ES100 Ultraflach Kondensator Direct Smart Reefer im Fahrerhaus © Thermo King Streng vertraulich.

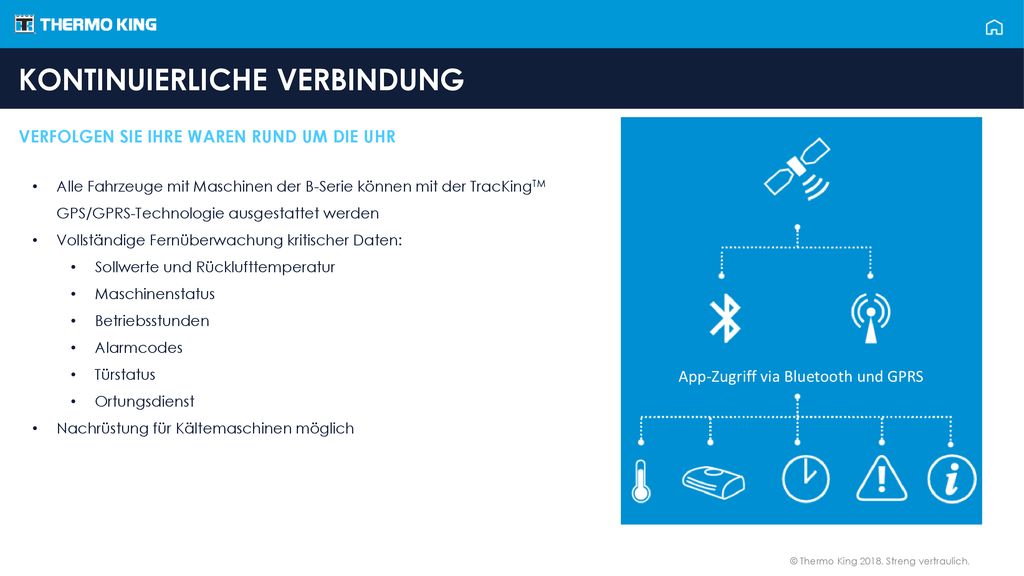

13 App-Zugriff via Bluetooth und GPRS
KONTINUIERLICHE VERBINDUNG VERFOLGEN SIE IHRE WAREN RUND UM DIE UHR Alle Fahrzeuge mit Maschinen der B-Serie können mit der TracKingTM GPS/GPRS-Technologie ausgestattet werden Vollständige Fernüberwachung kritischer Daten: Sollwerte und Rücklufttemperatur Maschinenstatus Betriebsstunden Alarmcodes Türstatus Ortungsdienst Nachrüstung für Kältemaschinen möglich App-Zugriff via Bluetooth und GPRS © Thermo King Streng vertraulich.

14 VIELEN DANK FÜR IHRE AUFMERKSAMKEIT!
VOLLELEKTRISCHE TEMPERATURREGELUNG FÜR GEKÜHLTE, GEFRORENE UND PHARMAPRODUKTE © Thermo King Streng vertraulich.

15 Wir freuen uns über Kommentare, Feedback und jegliche Informationen, die für unsere Präsentation nützlich sind. Schreiben Sie uns eine unter: © Thermo King Streng vertraulich.
