1 Motherboard Marko Drinic – 1ahwit

2 Motherboard: Grunddefinition
Grundbaustein mit wichtigsten Komponenten Auch genannt Mainboard oder Hauptplatine Hier laufen Informationen zusammen Eingaben des Benutzers werden verwaltet Hier findet die Hauptverarbeitung statt Bestimmt über System-Leistung, Erweiterbarkeit und Zukunftssicherheit des gesamten Systems

3 CPU (Central Processing Unit)
Eine der wichtigsten Teile auf dem Motherboard Bildet das Herzstück oder das Gehirn des PCs Früher auf Motherboard gelötet, heute austauschbar Datenaustausch zwischen einzelnen Bestandteilen Datenverarbeitung ( Zahlen werden addiert, subtrahiert, multipliziert und etc.) Liest Daten aus dem Speicher, bearbeitet & speichert diese ab Ältesten Modelle (8086, 8088), neusten Pentium 4 & Athlon-Prozessoren

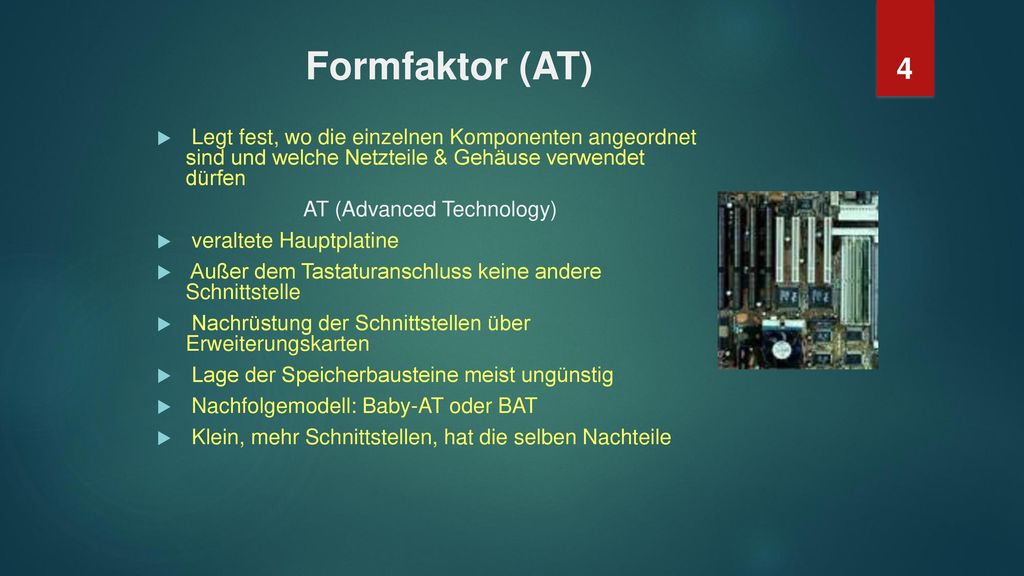

4 AT (Advanced Technology)
Formfaktor (AT) Legt fest, wo die einzelnen Komponenten angeordnet sind und welche Netzteile & Gehäuse verwendet dürfen AT (Advanced Technology) veraltete Hauptplatine Außer dem Tastaturanschluss keine andere Schnittstelle Nachrüstung der Schnittstellen über Erweiterungskarten Lage der Speicherbausteine meist ungünstig Nachfolgemodell: Baby-AT oder BAT Klein, mehr Schnittstellen, hat die selben Nachteile

5 ATX (Advanced Technology Extended)
Formfaktor (ATX) ATX (Advanced Technology Extended) Nachfolger des AT-Formats Bessere Übersichtlichkeit & Praxistauglichkeit Erfordert spezielle Netzteile und Gehäuse Kleinere Variante: Mini-ATX (weniger Steckplätze & Speicherbänke, schlecht erweiterbar)

6 Formfaktor (LPX) LPX (Low Profile Extended) Abwandlung von ATX
Für besonders flache Gehäuse gedacht Alle Schnittstellen auf dem Board vorhanden Wegen schlechte Wärmeabeisung nicht für schnelle Prozessoren geeignet Kleinere Variante: Mini-LPX Weiterentwicklung: NLX-Format, Mini- & Micro-NLX

7 BTX (Balanced Technology Extended)
Formfaktor (BTX) BTX (Balanced Technology Extended) Noch nicht auf dem Markt Weniger Platzbedarf als ATX Ablösung von ATX Position der Komponenten genauer definiert Optimale, geräuscharme Kühlung Kompaktere Bauweise

8 Chipsatz (Northbridge & Southbridge)
Kommunikation zwischen den Bestandteilen Koordinierung der Speicheranfragen Datenübertragung zur CPU für Verarbeitung Zuständig für die Steuerung integrierten Schnittstellen

9 Northbridge Synchronisierung des Datentransfers & Datensteuerung zwischen CPU, Arbeitsspeicher, Cache & AGP Verbindung zwischen Northbridge & CPU: FSB (Front Side Bus) Southbridge zwischen peripheren Geräten (PC-Bus, ISA-Bus, ATA…) Kommunikation mit Northbridge über PCI bzw. PCI-X Geringer Leistungsfähigkeit als Northbridge Wichtiger Chiphersteller: Intel, AMD, VIA, Nvidia & SIS

10 Danke für eure Aufmerksamkeit!
