1 EQ Energiezähler Neue Generation
ABB Stotz-Kontakt GmbH, STO/G, EQ Energiezähler Neue Generation © ABB Group February 16, 2019 | Slide 1

2 EQ Energiezähler Neue Zählergeneration
© ABB Group February 16, 2019 | Slide 2 2

3 EQ Energiezähler Sortiment und Metallfarben
Einphasig Dreiphasig Wirkenergie Genauigkeitsklasse 1 Pulsausgang/Alarm Messwerke für verbrauchte und erzeugte Wirkenergie Genauigkeitsklasse 0.5 Tarife Impulsein-/ausgänge Rücksetzbarer Zwischenzähler Zeitfunktionen Tarifsteuerung Wertespeicher - Min./Max. Werte - Ereignisspeicher Blindenergie Erweiterte Zeitfunktionen - Lastprofile Harmonische Oberschwingungen Einstellbare Impulsein-/ausgänge Ska fräschas till! © ABB Group February 16, 2019 | Slide 3 3

4 EQ Energiezähler Sortiment und Metallfarben

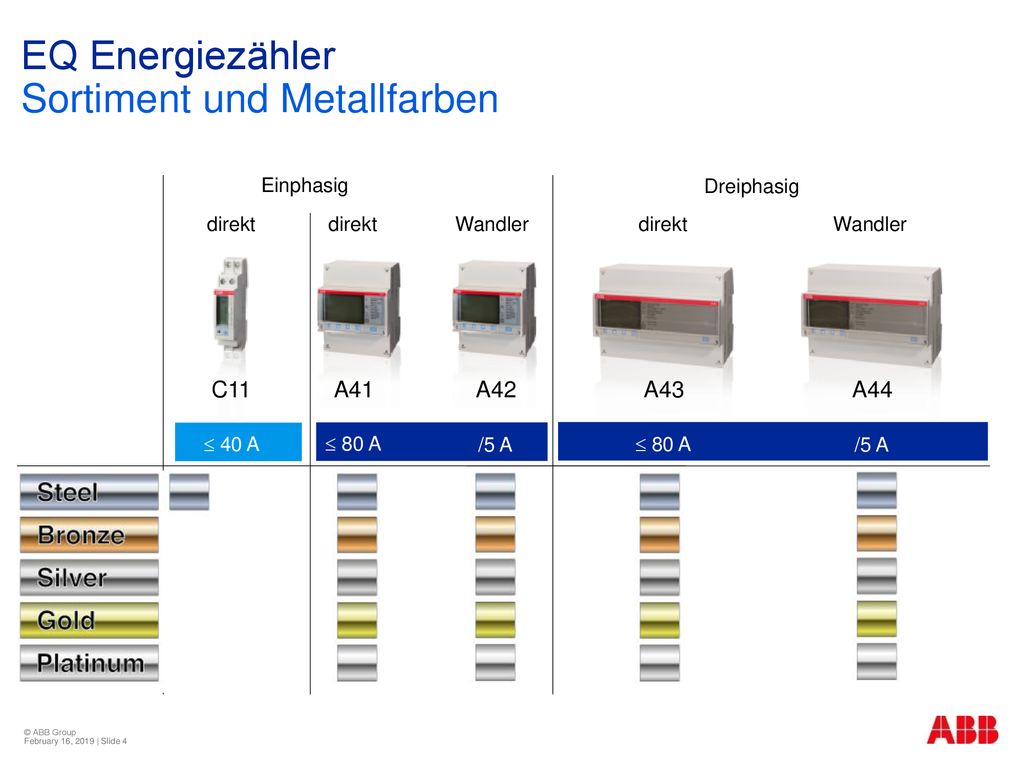

Einphasig C11  40 A direkt Dreiphasig A44 A43  80 A /5 A direkt Wandler A42 A41  80 A /5 A direkt Wandler © ABB Group February 16, 2019 | Slide 4 4

5 EQ Energiezähler Übersicht Funktionen und Metallfarben
© ABB Group February 16, 2019 | Slide 5 5

6 EQ Energiezähler © ABB Group February 16, 2019 | Slide 6 6 6

7 EQ Energiezähler Sortiment Gesamt

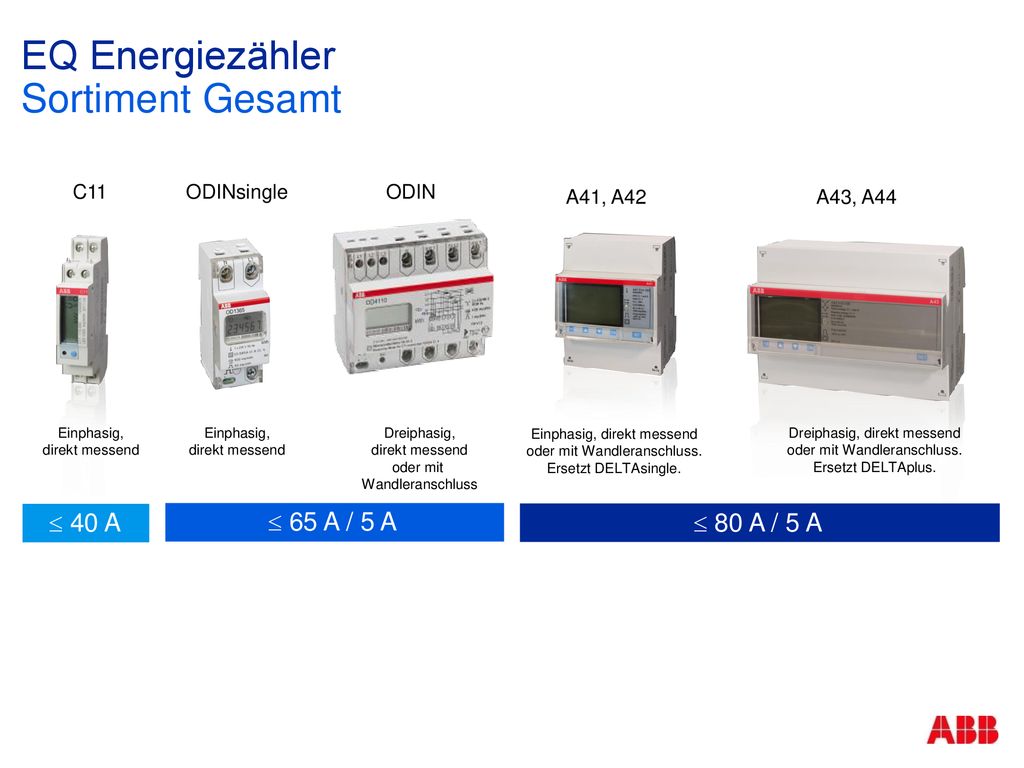

C11 ODINsingle ODIN A41, A42 A43, A44 Einphasig, direkt messend Einphasig, direkt messend Dreiphasig, direkt messend oder mit Wandleranschluss Einphasig, direkt messend oder mit Wandleranschluss. Ersetzt DELTAsingle. Einphasig, direkt messend Dreiphasig, direkt messend oder mit Wandleranschluss. Ersetzt DELTAplus.  40 A  65 A / 5 A  80 A / 5 A

8 Merkmale und Eigenschaften
Messung von verbrauchter und eingespeister Energie 4-Quadrantenzähler Energie wird in beide Richtungen gemessen Vorwiegender Einsatz in Anlagen in denen Energieerzeuger wie Photovoltaikanlagen, Windräder etc. installiert sind. © ABB Group 2/16/2019 | Slide 8

9 Merkmale und Eigenschaften
LC Display Standardeinstellung: Anzeige des aktuellen Zählerstands Optionen: Anzeige in CO2 oder Währung © ABB Group 2/16/2019 | Slide 9

10 Merkmale und Eigenschaften

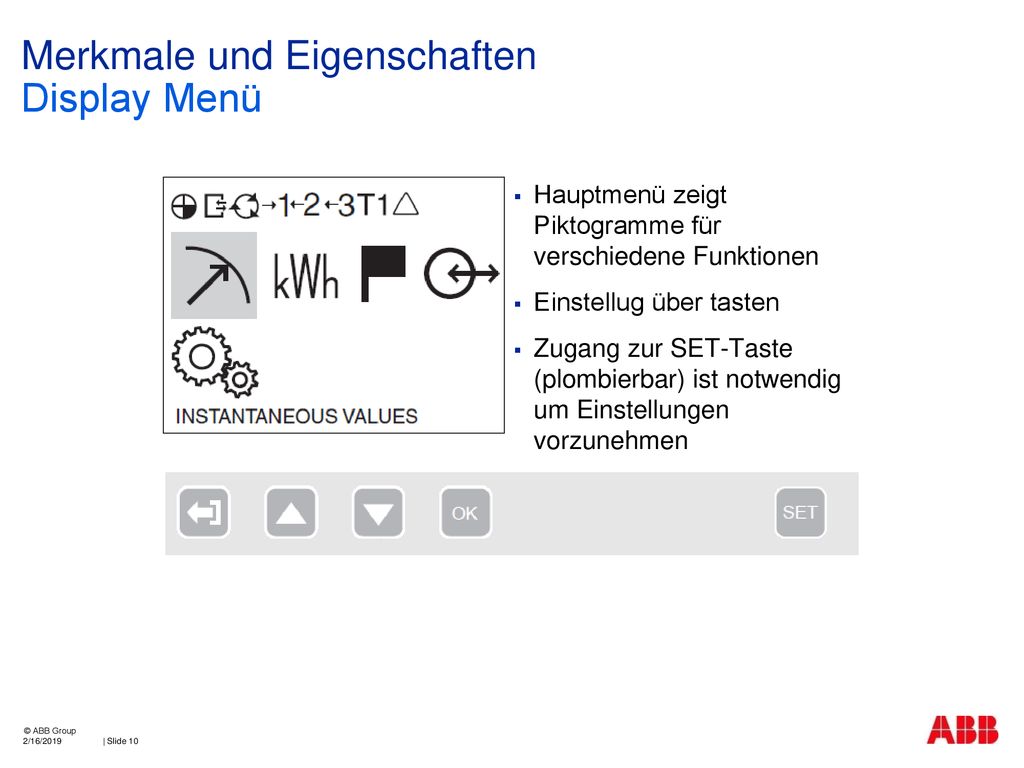

Display Menü Hauptmenü zeigt Piktogramme für verschiedene Funktionen Einstellug über tasten Zugang zur SET-Taste (plombierbar) ist notwendig um Einstellungen vorzunehmen © ABB Group 2/16/2019 | Slide 10

11 Merkmale und Eigenschaften
Pulsausgang Pulsausgänge sind an allen Zählern vorhanden Pulsausgänge benötigen externen Spannungsquelle Pulsausgänge generieren Pulse in Proportion zur verbrauchten Energie (z.B Pulse/kWh) kWh meter 5-40 V DC 0-240 V AC/DC © ABB Group 2/16/2019 | Slide 11

12 Merkmale und Eigenschaften
Instrumentenwerte Instrumentenwerte für alle Zähler verfügbar: Wirkleistung Spannung Strom Leistungsfaktor Zähler A41 - A44 zeigen zusätzlich: Phasenwinkel für Leistung, Spannung und Strom Frequenz © ABB Group February 16, 2019 | Slide 12

13 Merkmale und Eigenschaften
Plombierung Zum Schutz können alle Zähler plombiert werden Die Abdeckung bei Zählern vom Typ A41 – A44 ist plombierbar um Bedienung der SET-Taste zu untersagen Klemmen für Pulseingänge/-ausgänge und für Kommunikationsschnittstellen können plombiert werden Klemmen für Leitungen (L1-L3, N, PE) können plombiert werden © ABB Group 2/16/2019 | Slide 13

14 Merkmale und Eigenschaften

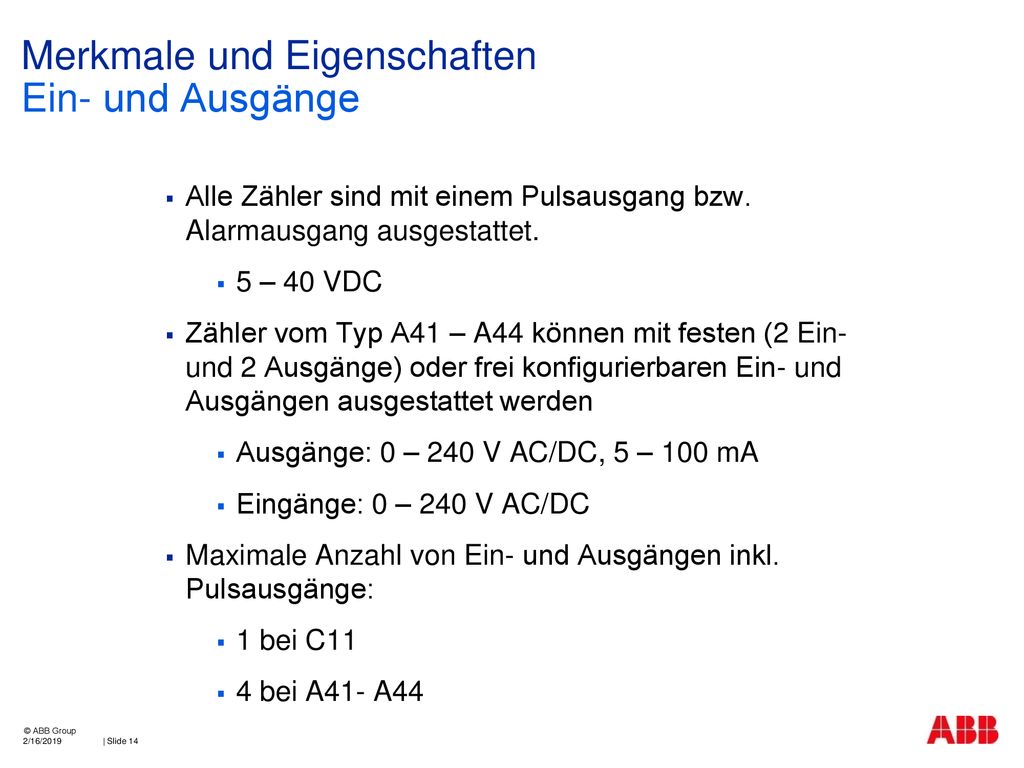

Ein- und Ausgänge Alle Zähler sind mit einem Pulsausgang bzw. Alarmausgang ausgestattet. 5 – 40 VDC Zähler vom Typ A41 – A44 können mit festen (2 Ein- und 2 Ausgänge) oder frei konfigurierbaren Ein- und Ausgängen ausgestattet werden Ausgänge: 0 – 240 V AC/DC, 5 – 100 mA Eingänge: 0 – 240 V AC/DC Maximale Anzahl von Ein- und Ausgängen inkl. Pulsausgänge: 1 bei C11 4 bei A41- A44 © ABB Group 2/16/2019 | Slide 14

15 Merkmale und Eigenschaften
Intergrierte Schnittstellen Schnittstellen für Zähler A41 – A44 IR-Schnittstelle auf linker Geräteseite (alle Typen) für Kommunikationsschnittstellen (KNX, Ethernet, etc.) Integrierte M-Bus Schnittstelle, TP (optional) Integrierte Modbus Schnittstelle, RS-485 (optional) C11 verfügt über keine integrierten Schnittstellen © ABB Group 2/16/2019 | Slide 15

16 Merkmale und Eigenschaften
Alarmfunktion Eine Alarmfunktion ist bei allen Zählern verfügbar Der Alarmfunktion wird einem Ausgang zugeordnet Schwellwerte für Alarm (EIN/AUS) müssen konfiguriert werden Verzögerung für Alarmfunktion (EIN/AUS) einstellbar Verzögerung EIN Verzögerung AUS EIN AUS © ABB Group 2/16/2019 | Slide 16

17 Merkmale und Eigenschaften
Tarifsteuerung Tarifregister sind bei Zählern mit Funktion “Silber” oder höher verfügbar Tarife können über Eingänge, Kommunikationsschnittstellen oder integrierte Uhr gesteuert werden Integrierte Uhr bei „Gold“ und „Platin“ Bis zu 4 Tarife können gesteuert werden © ABB Group 2/16/2019 | Slide 17

18 Merkmale und Eigenschaften
Harmonische und THD Harmonische werden durch nicht lineare Lasten verursacht Harmonische können Probleme in elektrischen Anlagen verursachen Erhöhte Leitungsverluste Erhöhter Strom im Neutralleiter Effizienz und Lebenszeit von Verbrauchern verkürzt sich „Platin“ Zähler messen bis zur 16ten Harmonischen und berechnen die gesamte harmonische Verzerrung (THD) i © ABB Group 2/16/2019 | Slide 18

19 Merkmale und Eigenschaften
Überblick zeitabhängige Funktionen Integrierte Uhr Wertespeicher Min./Max. Werte Ereignisspeicher Lastprofile © ABB Group 2/16/2019 | Slide 19

20 Merkmale und Eigenschaften

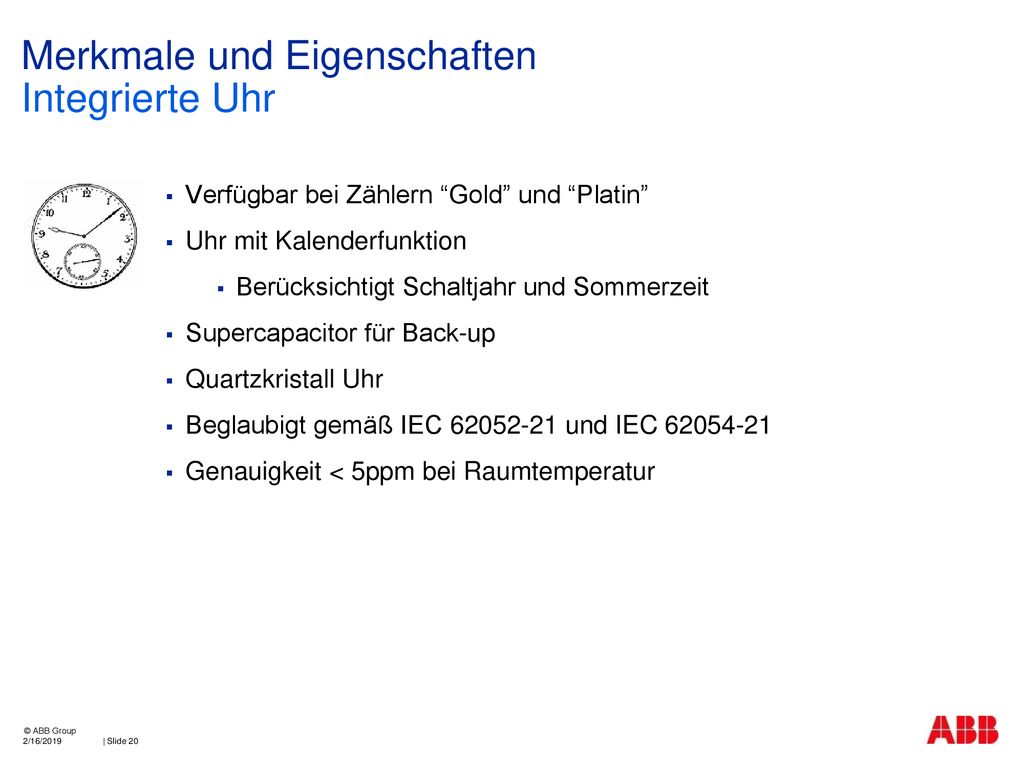

Integrierte Uhr Verfügbar bei Zählern “Gold” und “Platin” Uhr mit Kalenderfunktion Berücksichtigt Schaltjahr und Sommerzeit Supercapacitor für Back-up Quartzkristall Uhr Beglaubigt gemäß IEC und IEC Genauigkeit < 5ppm bei Raumtemperatur © ABB Group 2/16/2019 | Slide 20

21 Merkmale und Eigenschaften
Wertespeicher Meter Date Register value kWh Grafik von externer Software Werte können täglich, wöchentlich oder monatlich gespeichert werden Beginn des Intervalls (Wochentag) einstellbar Verfügbar bei Zählern “Gold” und “Platin” Bis zu 200 Werte speicherbar Auslesbar über Display oder Kommunikationsschnittstelle © ABB Group 2/16/2019 | Slide 21

22 Merkmale und Eigenschaften
Min/Max Werte Verfügbar bei Zählern “Gold” und “Platin” Leistungsmittelwert wird für definierbare Intervalle (1- 60 min.) gemessen Der maximale und der minimale berechnete Mittelwert der Leistung wird zusammen mit Zeitstempel gespeichert Messgrößen: Wirkleistung Blindleistung Scheinleistung Impulse an Eingang 1und 2 Bei Tarifzählern werden Min/Max Werte für jeweiligen Tarif gespeichert © ABB Group 2/16/2019 | Slide 22

23 Merkmale und Eigenschaften

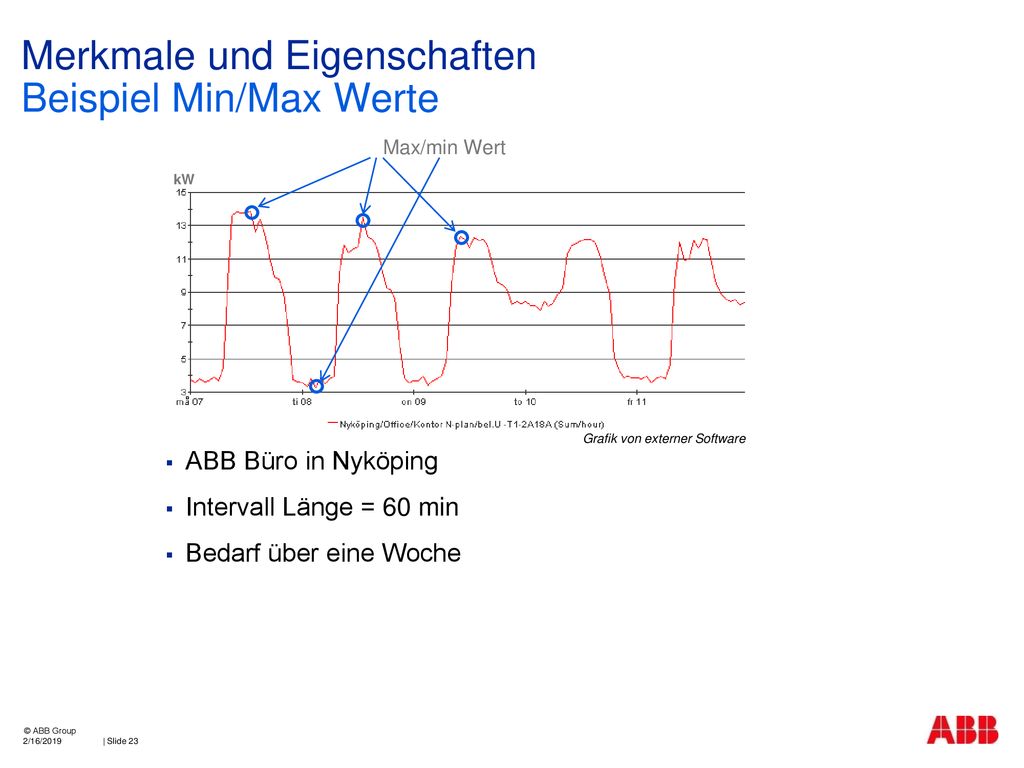

Beispiel Min/Max Werte Max/min Wert kW Grafik von externer Software ABB Büro in Nyköping Intervall Länge = 60 min Bedarf über eine Woche © ABB Group 2/16/2019 | Slide 23

24 Merkmale und Eigenschaften
Ereignisspeicher Grafik von externer Software Verfügbar bei Zählern “Gold” und “Platin” Bis zu 500 Ereignisse können bei Auftreten mit Zeitstempel gespeichert werden: Über-/Unterspannung, Spannungsausfall, negative Leistung, gesamte harmonische Verzerrung (THD) Spannung/Strom © ABB Group 2/16/2019 | Slide 24

25 Merkmale und Eigenschaften
Lastprofile Grafik von externer Software Lastprofile geben Auskunft über die Änderung des Energieverbrauchs oder Messgrößen über die Zeit Verfügbar bei Zählern “Gold” und “Platin” Intervalle einstellbar von 1 Minute - 40 Tage Auslesbar über Display oder Kommunikationsschnittstelle Speicherbare Werte: Gesamte verbrauchte und erzeugte Wirk-/Blindenergie, Impulsen Eingang 1-4, Spannung, Strom, Leistungsfaktor, THDs, Frequenz © ABB Group 2/16/2019 | Slide 25

26 Hardware A43 und A44 1 Klemmnen für Kommunikation
2 Klemmen für Ein-/Ausgänge 3 Plombieröse 4 Plombierbare Klemmabdeckung 5 Anzeige-LED 6 Taste SET 7 Plombierbare Klemmabdeckung 8 Anschlussklemmen 9 Plombierbare Abdeckung 10 Typbeschriftung 11 Taste OK 12 Taste ABWÄRTS 13 Taste AUFWÄRTS 14 Taste ZURÜCK 15 Display 16 IR-Schnittstelle 17 Gehäusesiegel © ABB Group February 16, 2019 | Slide 26

27 Hardware A41 und A42 1 Klemmnen für Kommunikation
2 Klemmen für Ein-/Ausgänge 3 Plombieröse 4 Plombierbare Klemmabdeckung 5 Anzeige-LED 6 Taste SET 7 Plombierbare Klemmabdeckung 8 Anschlussklemmen 9 Plombierbare Abdeckung 10 Typbeschriftung 11 Taste OK 12 Taste ABWÄRTS 13 Taste AUFWÄRTS 14 Taste ZURÜCK 15 Display 16 IR-Schnittstelle 17 Gehäusesiegel © ABB Group February 16, 2019 | Slide 27

28 Hardware C11 1 DIN-Schienenverschluß 2 Ausgangsklemmen 3 Druckknopf
4 Anzeige LED 5 Display 6 Plombierösen 7 Klemmabdeckung 8 Klemmen 9 Typbeschriftung © ABB Group February 16, 2019 | Slide 28

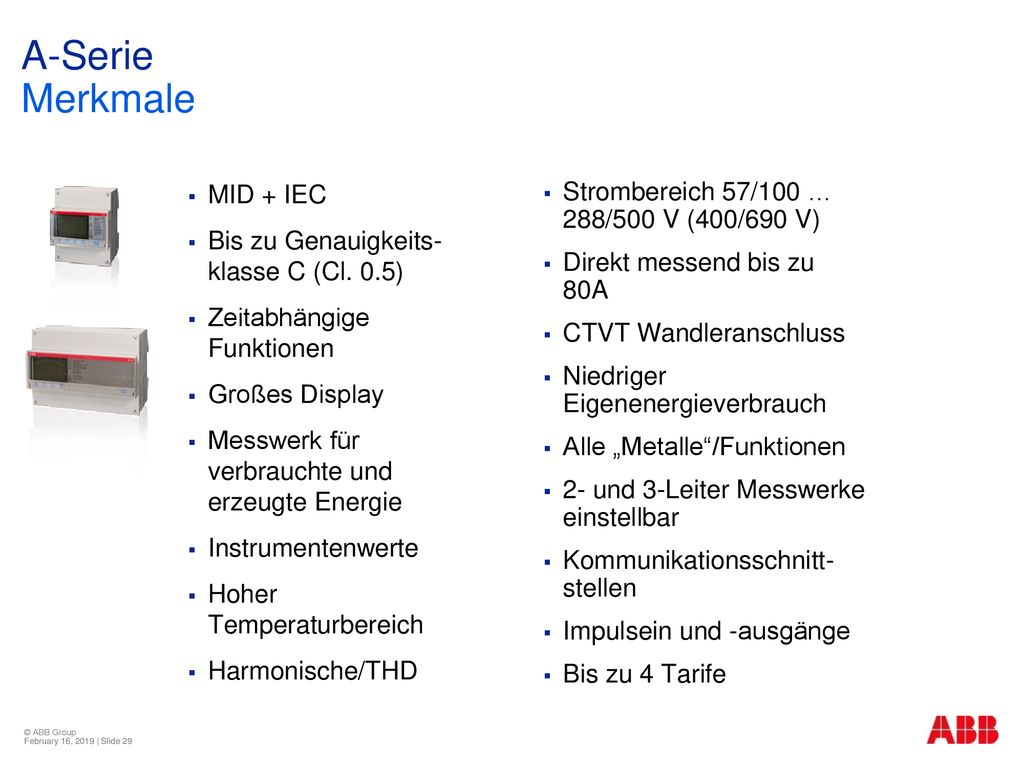

29 A-Serie Merkmale MID + IEC Bis zu Genauigkeits-klasse C (Cl. 0.5)
Zeitabhängige Funktionen Großes Display Messwerk für verbrauchte und erzeugte Energie Instrumentenwerte Hoher Temperaturbereich Harmonische/THD Strombereich 57/100 … 288/500 V (400/690 V) Direkt messend bis zu 80A CTVT Wandleranschluss Niedriger Eigenenergieverbrauch Alle „Metalle“/Funktionen 2- und 3-Leiter Messwerke einstellbar Kommunikationsschnitt-stellen Impulsein und -ausgänge Bis zu 4 Tarife © ABB Group February 16, 2019 | Slide 29

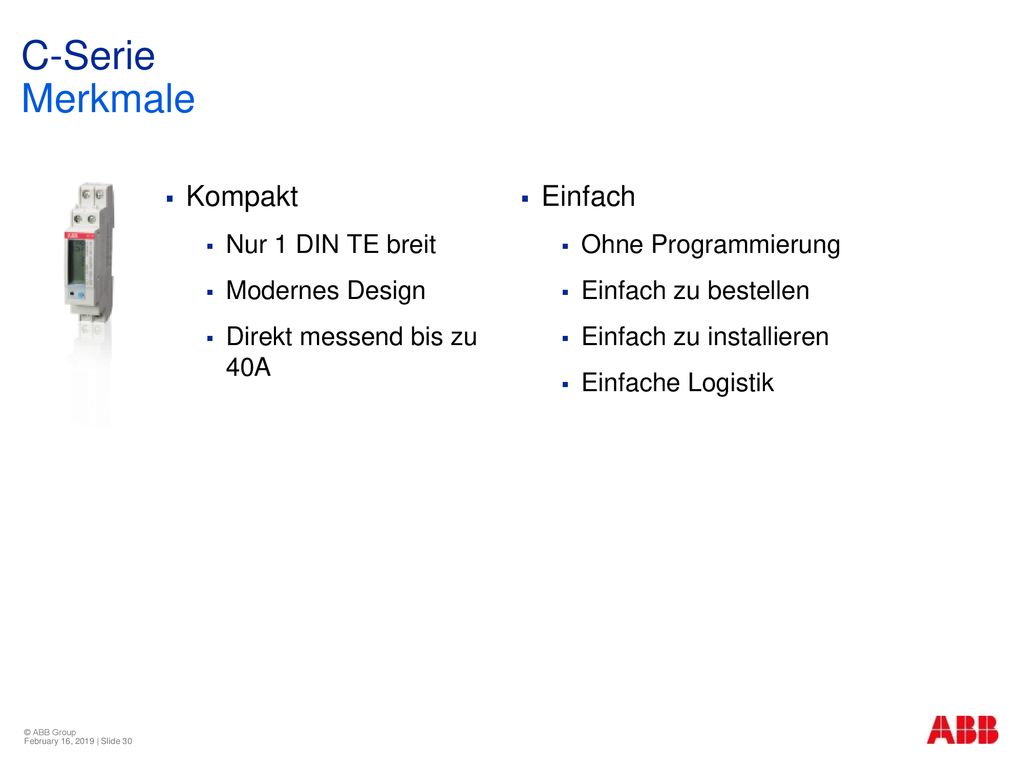

30 C-Serie Merkmale Kompakt Einfach Nur 1 DIN TE breit Modernes Design
Direkt messend bis zu 40A Einfach Ohne Programmierung Einfach zu bestellen Einfach zu installieren Einfache Logistik © ABB Group February 16, 2019 | Slide 30

31 Kommunikationsschnittstellen

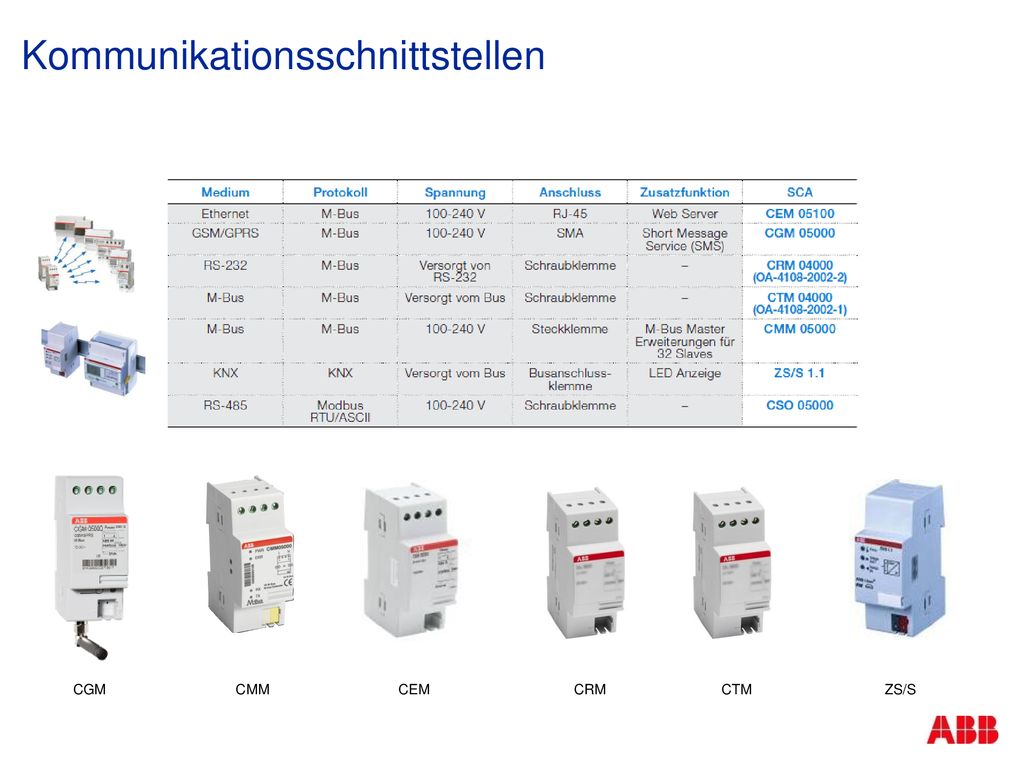

CGM CMM CEM CRM CTM ZS/S

32 ZS/S 1.1 Zählerschnittstelle Neue Applikation V3.0

33 ZS/S 1.1 Zählerschnittstelle Kompatible Zähler
ODIN, ODINsingle ZS/S 1.1 DELTAplus, DELTAsingle A-Serie

34 ZS/S 1.1 Zählerschnittstelle Funktionen mit Zählern der A-Serie
Funktionen der ZS/S sind abhängig vom angeschlossenen Zählertyp Zählerstand, verbrauchte Wirk- / Blindenergie (Summe Tarife, Tarif 1-4) Zählerstand, eingespeiste Wirk- / Blindenergie* (Summe Tarife, Tarif 1-4) Wirk-, Blind-, Scheinleistung Gesamt, L1, L2, L3 Strom L1, L2, L3 Strom im Neutralleiter N* Spannung L1-N L1-L2 L2-N L2-L3 L3-N L1-L3* Frequenz * NEU

35 ZS/S 1.1 Zählerschnittstelle Funktionen mit Zählern der A-Serie
Funktionen der ZS/S sind abhängig vom angeschlossenen Zählertyp Phasenwinkel Leistung Gesamt, L1, L2, L3 Phasenwinkel Strom / Spannung L1, L2, L3 Leistungsfaktor Gesamt, L1, L2, L3 Quadrant Gesamt, L1, L2, L3 Netzausfälle senden / löschen Tarif über KNX senden / umschalten Wandlerverhältnis Gesamt, Spannung / Strom senden Statusbyte Hinweis: Zeitabhängige Funktionen (z.B. Monatswerte, Min./Max. Werte, Lastprofile, Harmonische etc.), Zwischenzähler und Impulseingänge/-ausgänge können mit Applikation V3.0 nicht ausgelesen werden.

36 ZS/S 1.1 Zählerschnittstelle Funktionen mit Zählern der A-Serie
Funktionen der ZS/S sind abhängig vom angeschlossenen Zählertyp Phasenwinkel Leistung Gesamt, L1, L2, L3 Phasenwinkel Strom / Spannung L1, L2, L3 Leistungsfaktor Gesamt, L1, L2, L3 Quadrant Gesamt, L1, L2, L3 Netzausfälle senden / löschen Tarif über KNX senden / umschalten Wandlerverhältnis Gesamt, Spannung / Strom senden Statusbyte
