Fernbedienung Projektlabor-Referat WangBei Fakutät IV

Präsentation zum Thema: "Fernbedienung Projektlabor-Referat WangBei Fakutät IV"—  Präsentation transkript:

1 Fernbedienung Projektlabor-Referat WangBei Fakutät IV
(Elektrotechnik & Infomatik) Technische Universität Berlin

2 Fernbedienung Inhaltsverzeichnis Überblick Bauarten
Technische Realisierung(IRC)

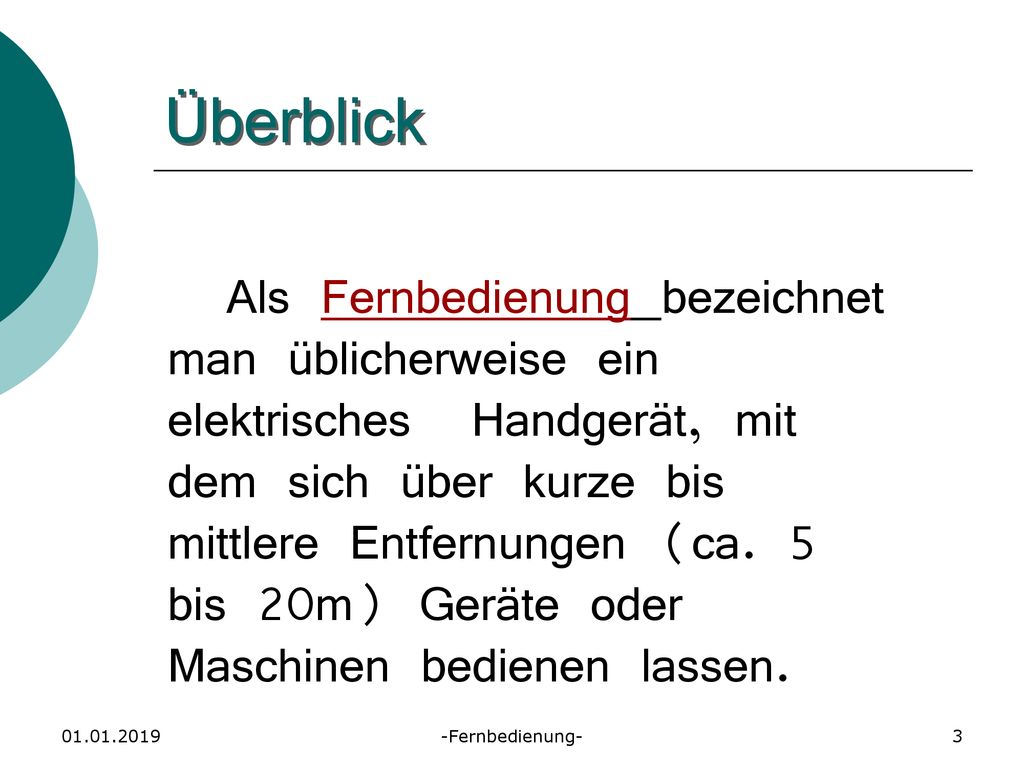

3 Überblick Als Fernbedienung bezeichnet man üblicherweise ein elektrisches Handgerät, mit dem sich über kurze bis mittlere Entfernungen (ca. 5 bis 20m) Geräte oder Maschinen bedienen lassen. -Fernbedienung-

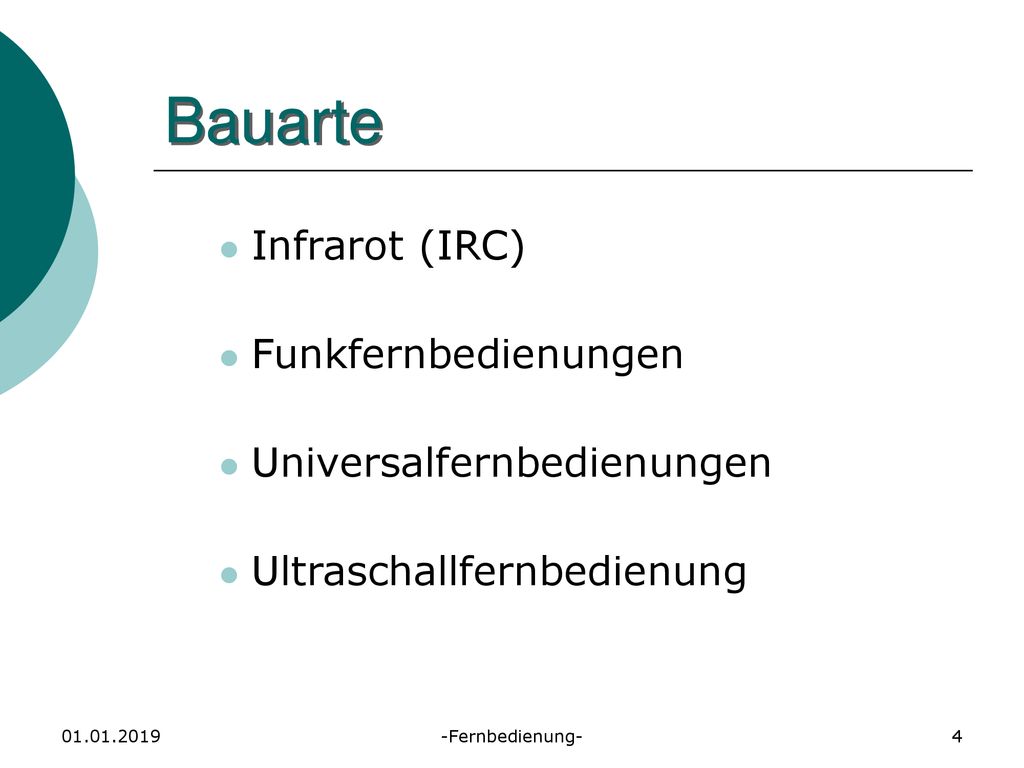

4 Bauarte Infrarot (IRC) Funkfernbedienungen Universalfernbedienungen
Ultraschallfernbedienung -Fernbedienung-

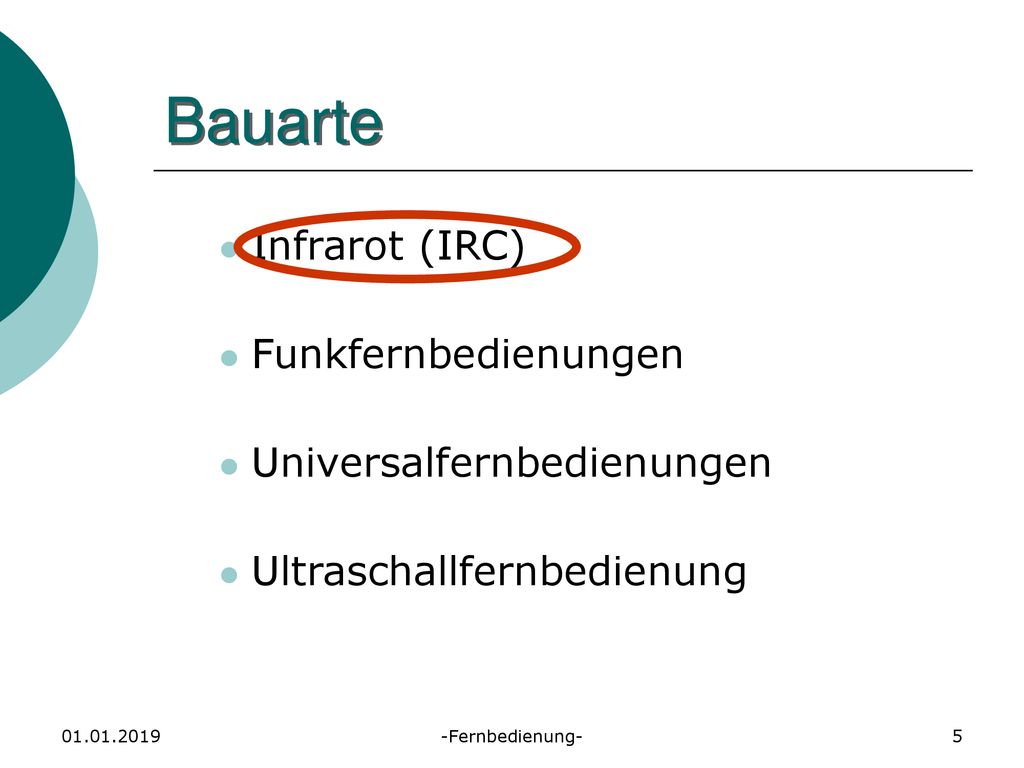

5 Bauarte Infrarot (IRC) Funkfernbedienungen Universalfernbedienungen
Ultraschallfernbedienung -Fernbedienung-

6 Infrarot (IRC) Infrared Remote Control Häufig benutzt Leuchtdioden
Leicht codieren Hohe Dateinsicherheit IR-Empfänger nötig -Fernbedienung-

7 Infrarot (IRC) Leuchtdioden Wellenlänge 950nm 01.01.2019
-Fernbedienung-

8 Infrarot (IRC) Modulation Signalfolgen zur Informationsübertragung
38kHz Signal einer Fernbe-dienung -Fernbedienung-

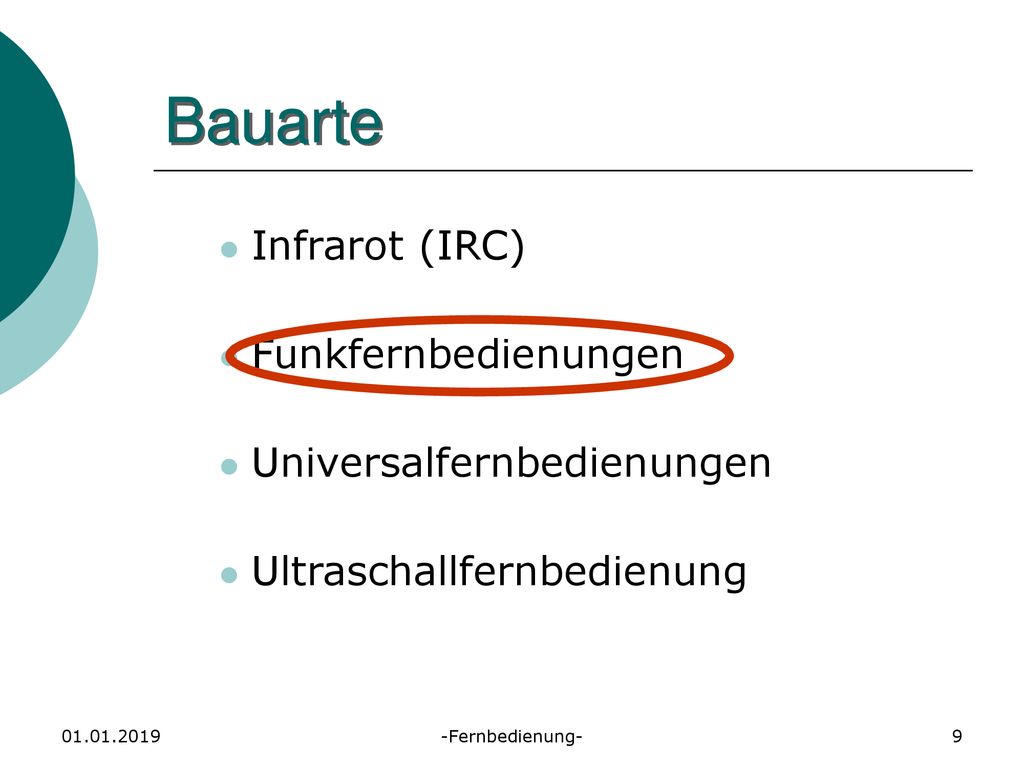

9 Bauarte Infrarot (IRC) Funkfernbedienungen Universalfernbedienungen
Ultraschallfernbedienung -Fernbedienung-

10 Funkfernbedienungen Funksignal wird als Träger benutzt wird
Fernsteuerung durchgangsfähig (Wänder oder Decken) Leicht störbarkeit (von anderer Funkanwendung) -Fernbedienung-

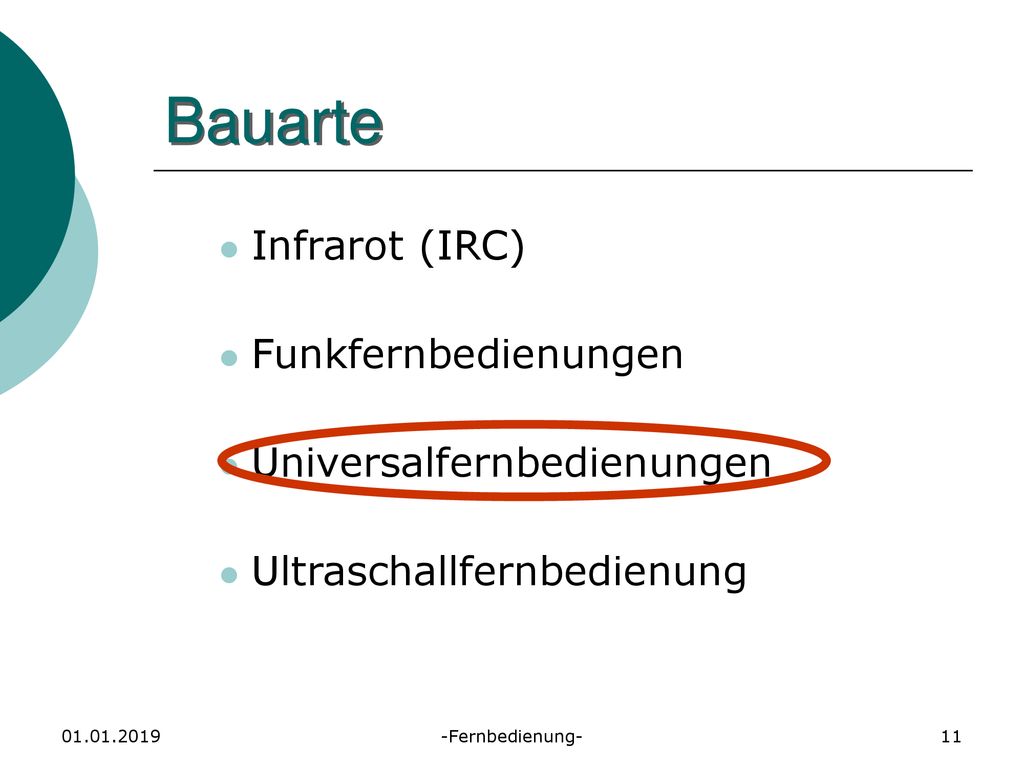

11 Bauarte Infrarot (IRC) Funkfernbedienungen Universalfernbedienungen
Ultraschallfernbedienung -Fernbedienung-

12 Universalfernbedienungen
Mehrere Geräte steuerfähig Gerätetasten Ausgewählte gerätehersteller-spezifische Codes notwendig -Fernbedienung-

13 Bauarte Infrarot (IRC) Funkfernbedienungen Universalfernbedienungen
Ultraschallfernbedienung -Fernbedienung-

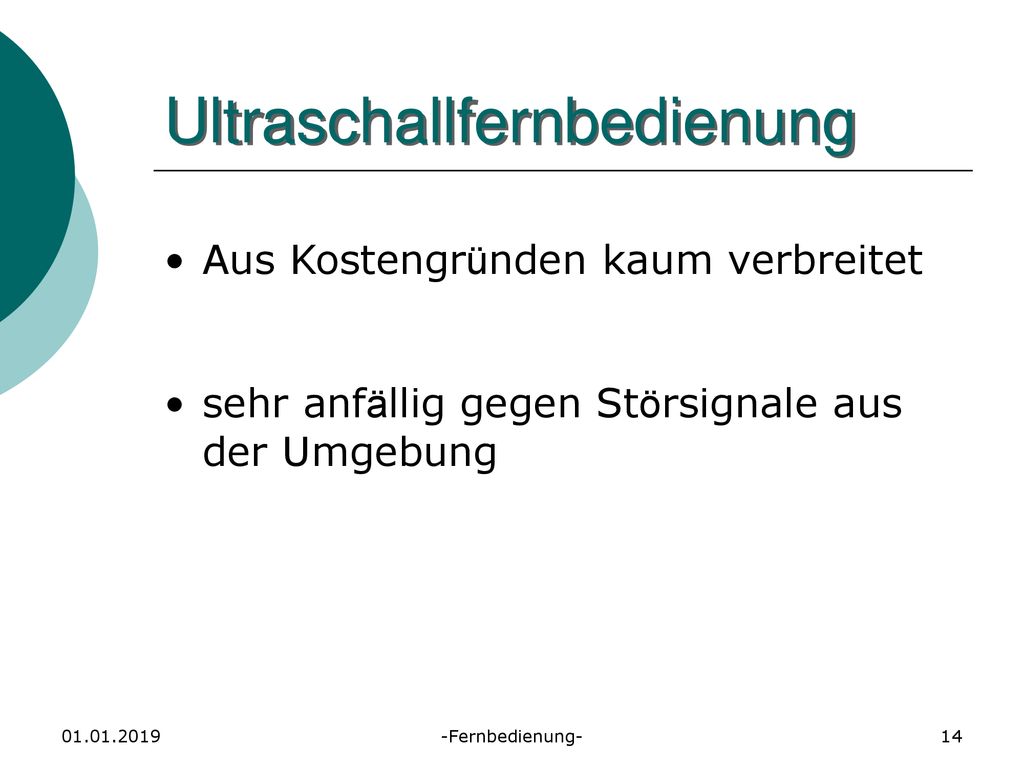

14 Ultraschallfernbedienung
Aus Kostengründen kaum verbreitet sehr anfällig gegen Störsignale aus der Umgebung -Fernbedienung-

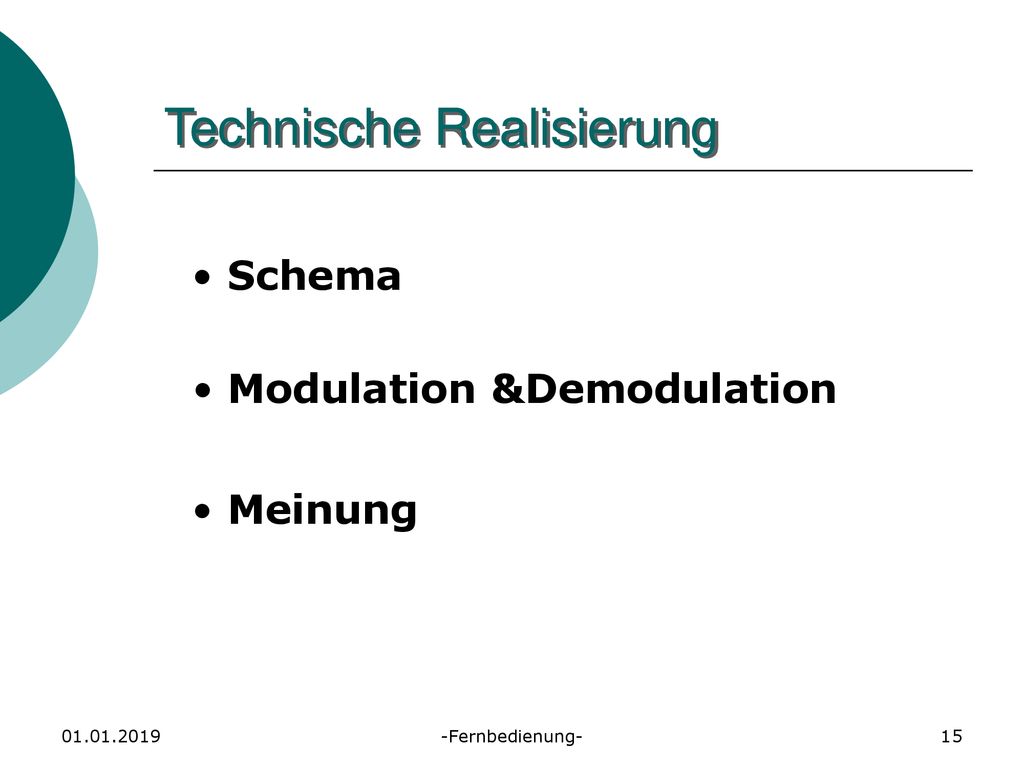

15 Technische Realisierung
Schema Modulation &Demodulation Meinung -Fernbedienung-

16 Technische Realisierung (Schema)
Fernbedien- ungsender Fernbedien- ungempfänger CPU -Fernbedienung-

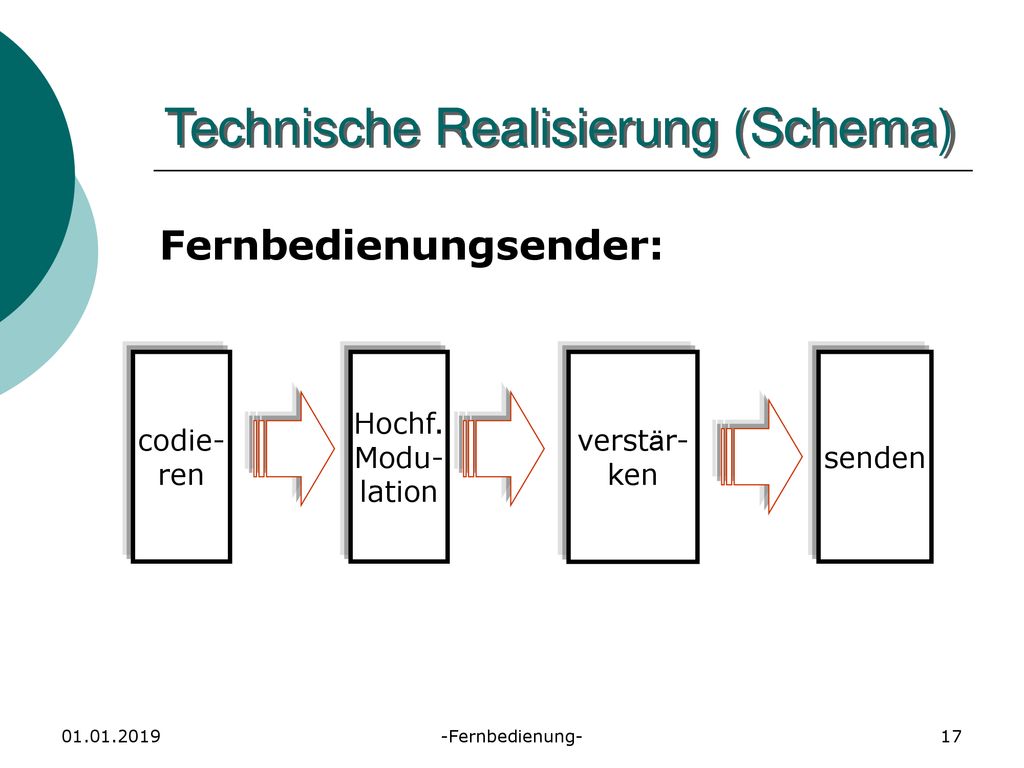

17 Technische Realisierung (Schema)
Fernbedienungsender: codie- ren Hochf. Modu- lation verstär- ken senden -Fernbedienung-

18 Technische Realisierung (Schema)
Fernbedienungsempfänger : Empf- angen Demo- dula- tion Decod- ieren CPU -Fernbedienung-

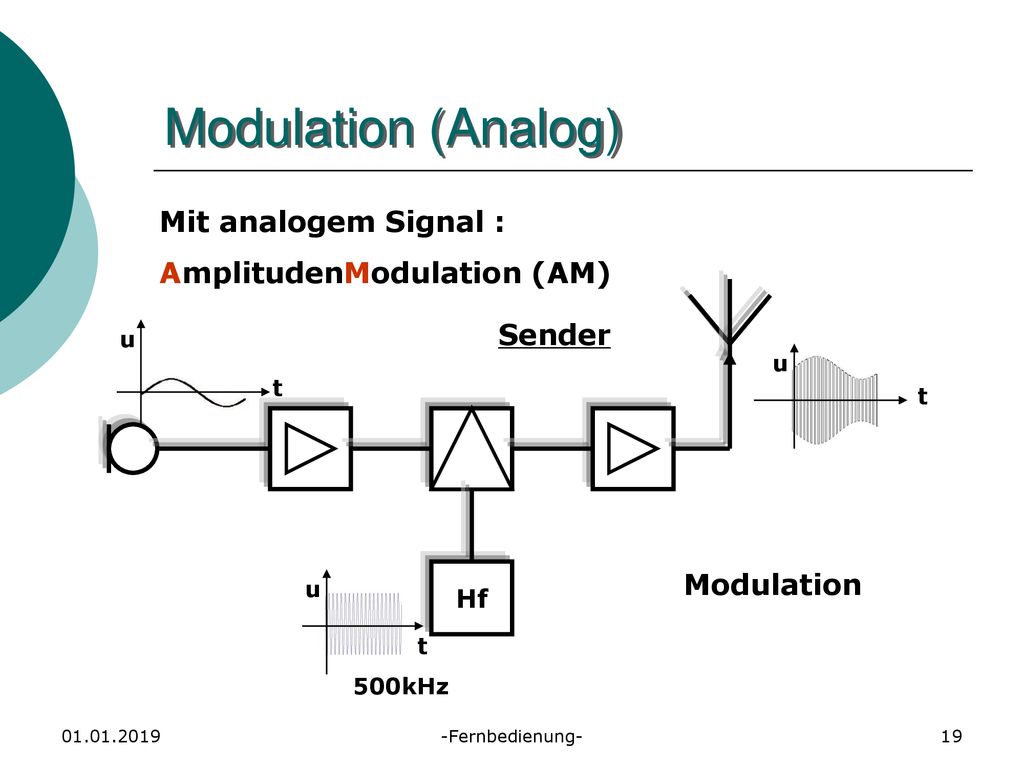

19 Modulation (Analog) Mit analogem Signal : AmplitudenModulation (AM)
Sender u u t t Hf Modulation u t 500kHz -Fernbedienung-

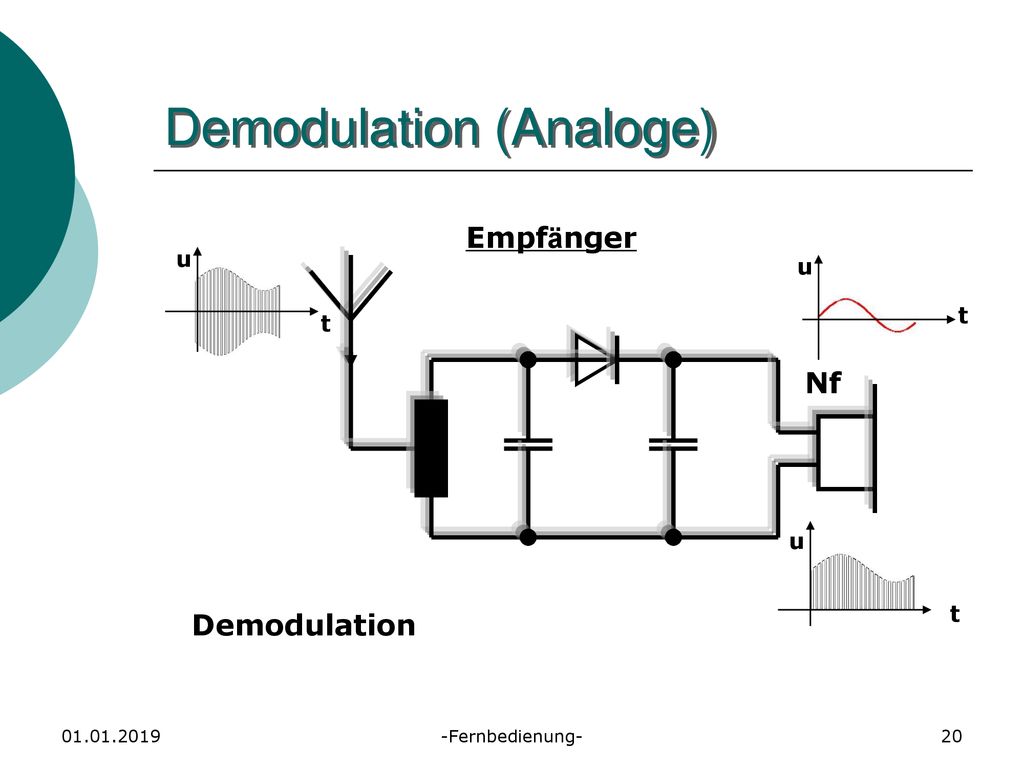

20 Demodulation (Analoge)
Empfänger u u t t Nf u t Demodulation -Fernbedienung-

21 Modulation (FSK) 10110 FrequencyShiftKeying Mit digitalem Signal : 1 1
1 1 Bipolartastung-betrieb t 10110 Frequenztastung 1 1 1 -Fernbedienung-

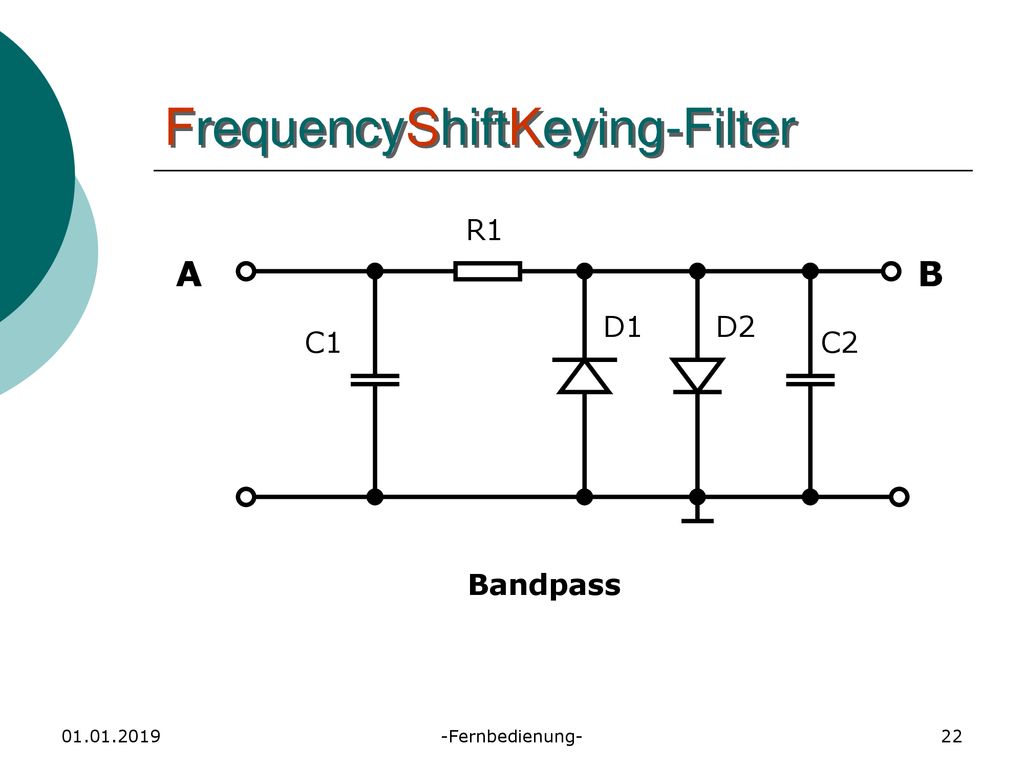

22 FrequencyShiftKeying-Filter
A B D1 D2 C1 C2 Bandpass -Fernbedienung-

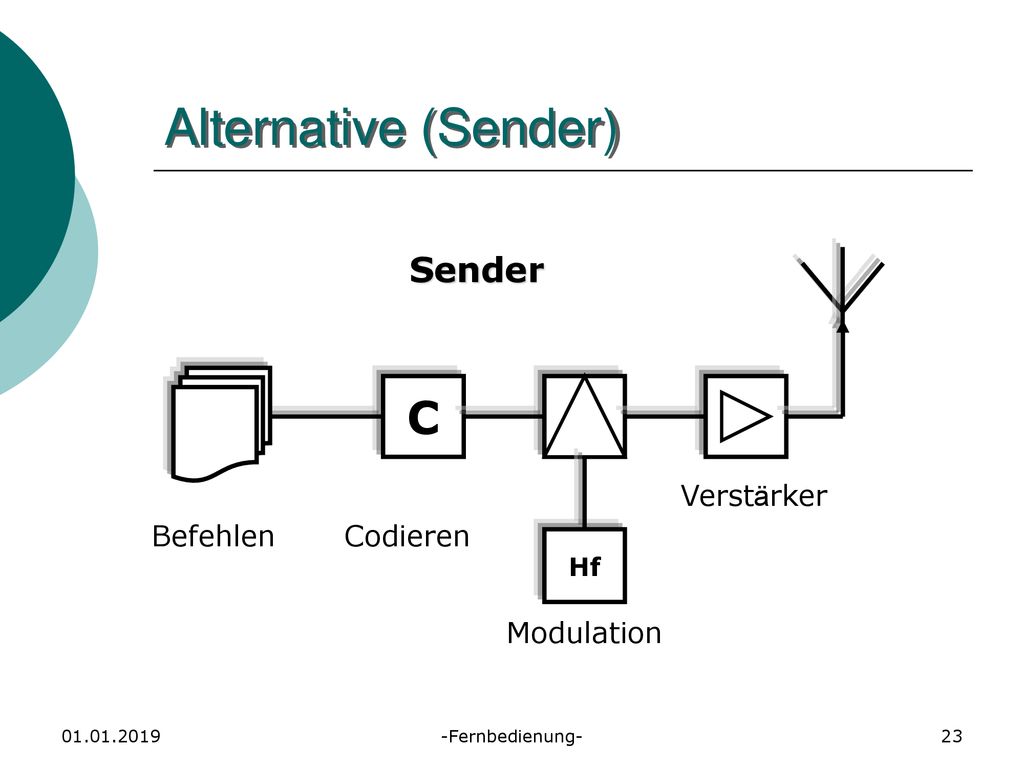

23 Alternative (Sender) C Sender Verstärker Befehlen Codieren Modulation
Hf Modulation -Fernbedienung-

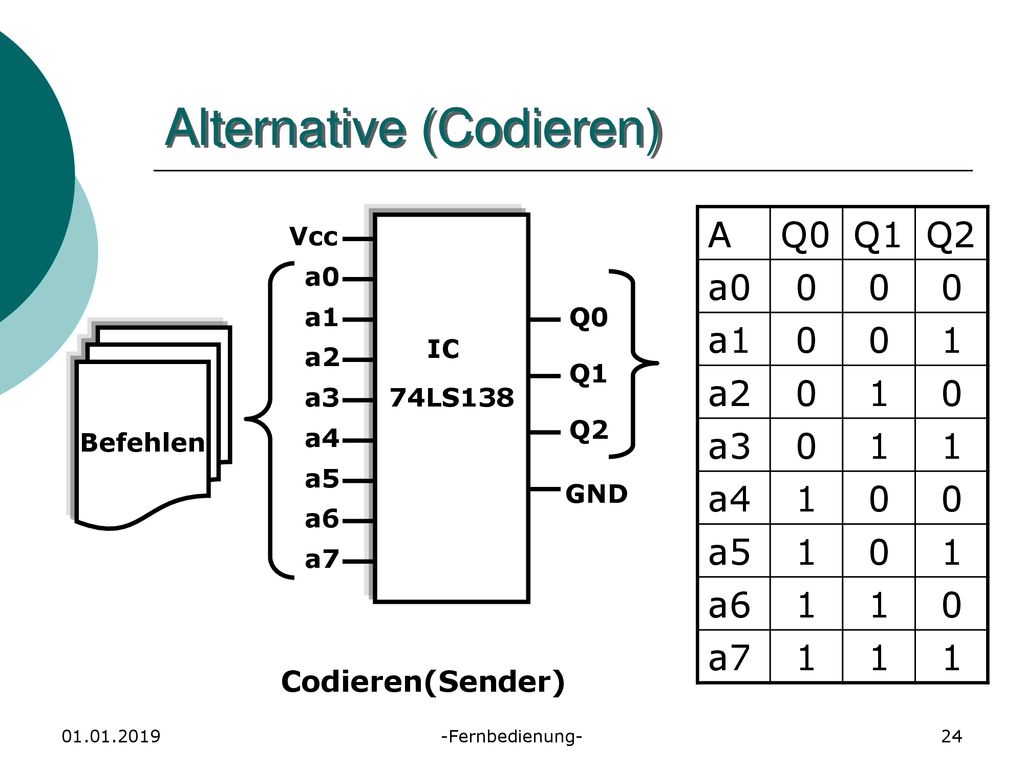

24 Alternative (Codieren)
Q0 Q1 Q2 a0 a1 1 a2 a3 a4 a5 a6 a7 Vcc a0 a1 Q0 Befehlen IC a2 Q1 a3 74LS138 Q2 a4 a5 GND a6 a7 Codieren(Sender) -Fernbedienung-

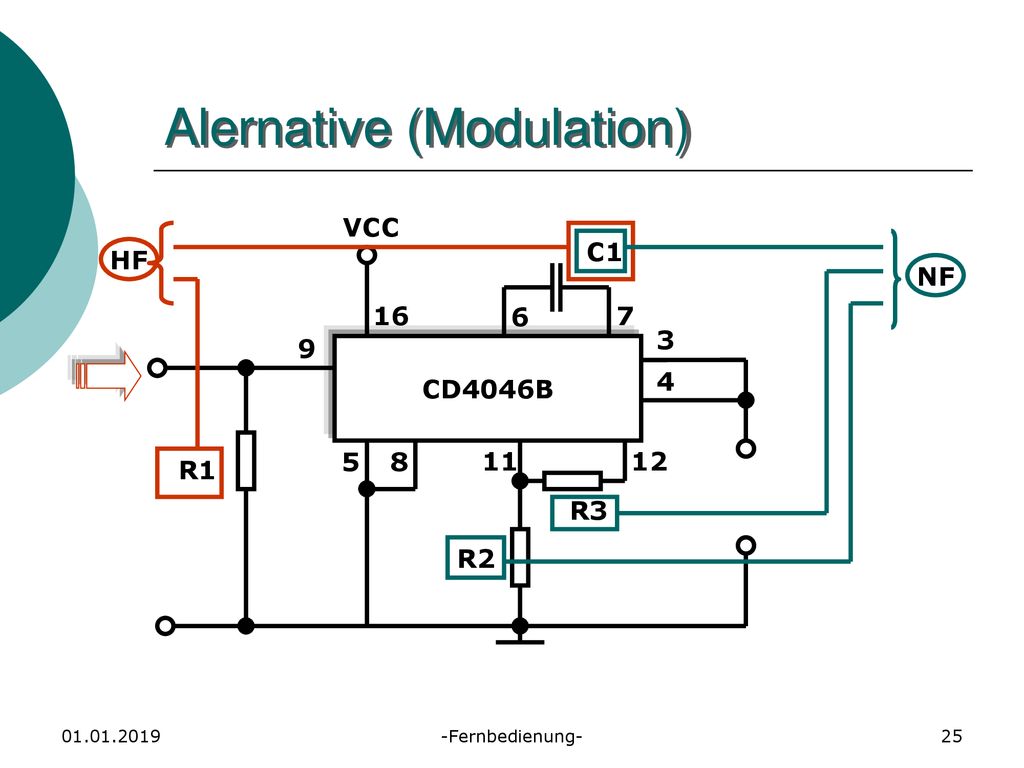

25 Alernative (Modulation)
VCC C1 HF NF 16 6 7 3 9 CD4046B 4 5 8 11 12 R1 R3 R2 -Fernbedienung-

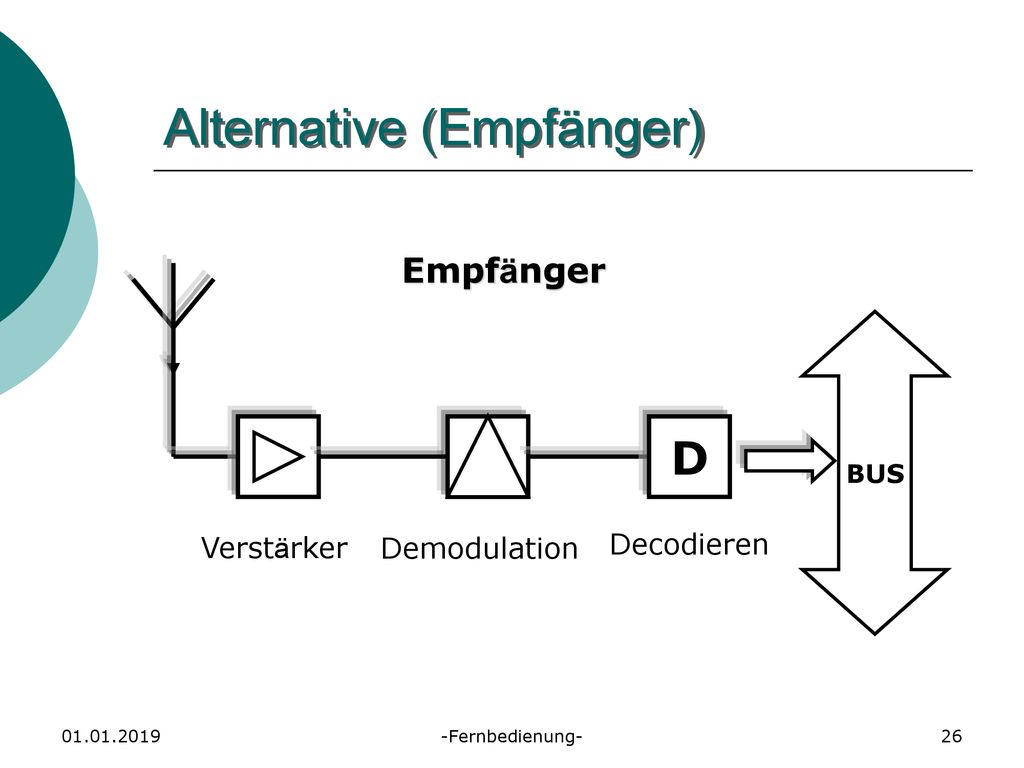

26 Alternative (Empfänger)
BUS D Verstärker Demodulation Decodieren -Fernbedienung-

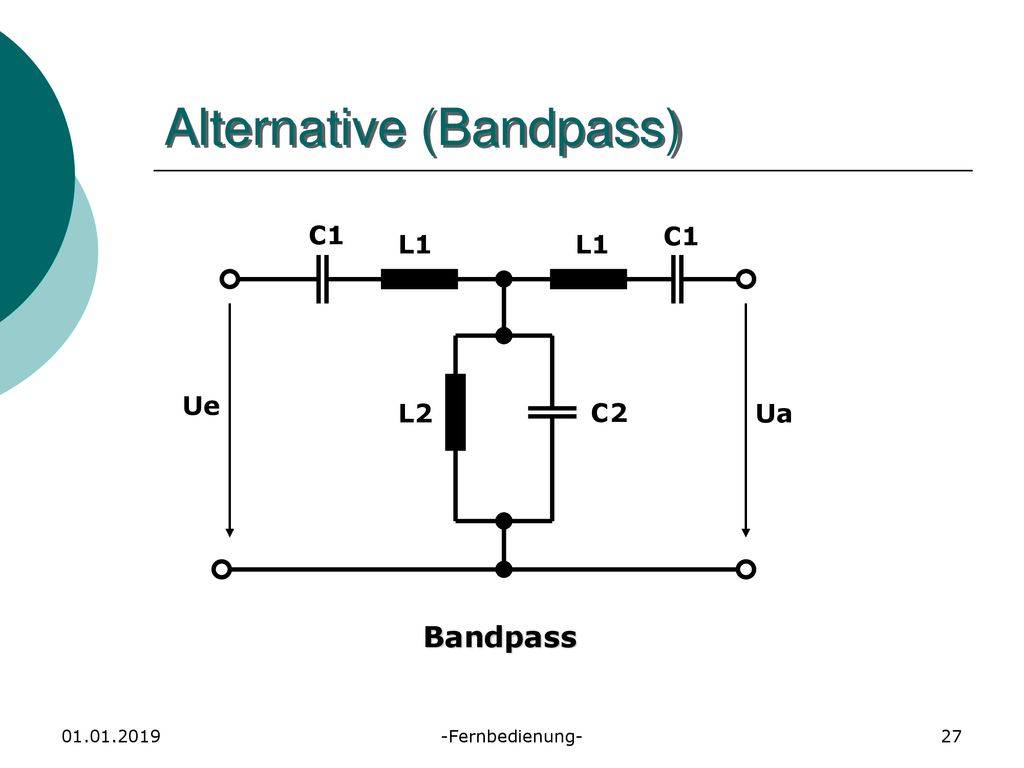

27 Alternative (Bandpass)
C1 C1 L1 L1 Ue L2 C2 Ua Bandpass -Fernbedienung-

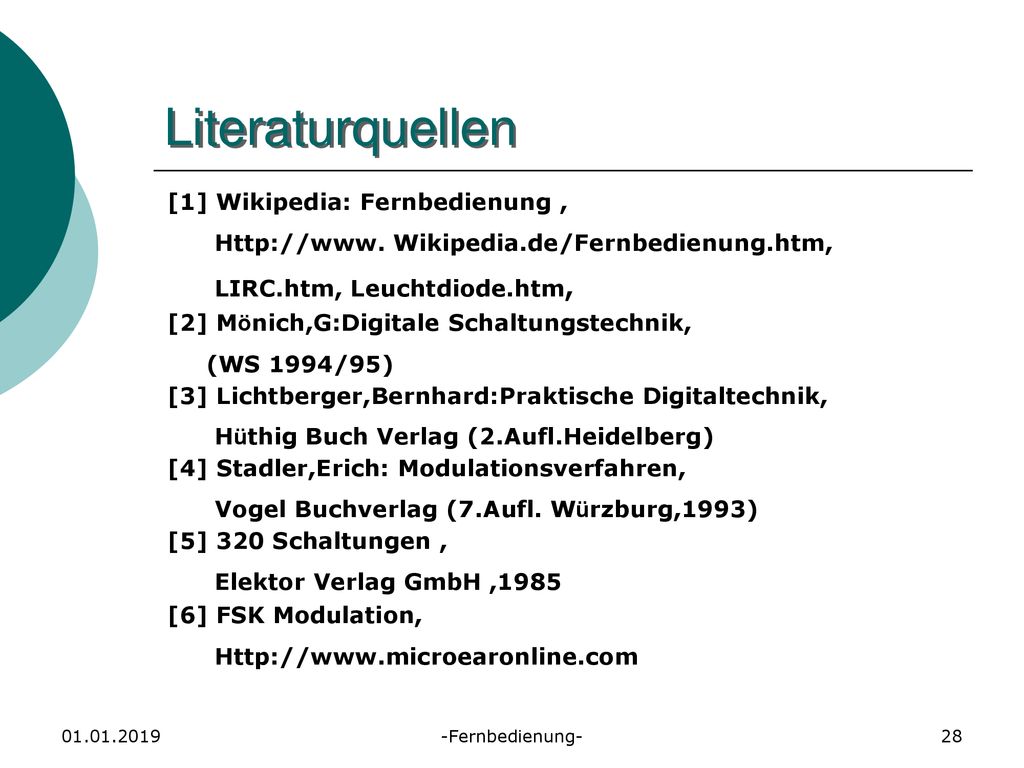

28 Literaturquellen [1] Wikipedia: Fernbedienung ,
Wikipedia.de/Fernbedienung.htm, LIRC.htm, Leuchtdiode.htm, [2] Mönich,G:Digitale Schaltungstechnik, (WS 1994/95) [3] Lichtberger,Bernhard:Praktische Digitaltechnik, Hüthig Buch Verlag (2.Aufl.Heidelberg) [4] Stadler,Erich: Modulationsverfahren, Vogel Buchverlag (7.Aufl. Würzburg,1993) [5] 320 Schaltungen , Elektor Verlag GmbH ,1985 [6] FSK Modulation, -Fernbedienung-

29 für Ihre Aufmerksamkeiten !
Vielen Dank für Ihre Aufmerksamkeiten ! -Fernbedienung-
