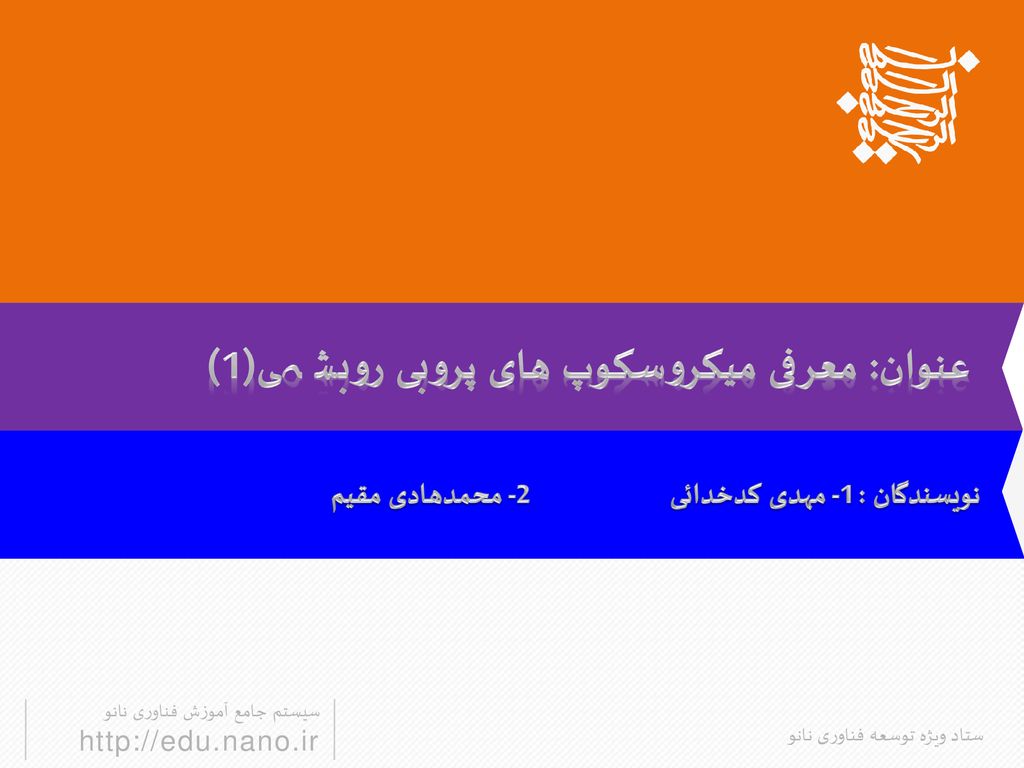

1 عنوان: معرفی میکروسکوپ های پروبی روبشی(1)
نویسندگان : 1- مهدی کدخدائی محمدهادی مقیم

2

3 میکروسکوپ‌های پروبی روبشی(SPM)
مجموعه گسترده‌ای از تکنیک‌هاست که در آنها، روبش سطح توسط پروبی با قدرت تفکیک نانویی و حتی آنگسترومی انجام می شود. تهیه تصاویر توپوگرافی یا نقشه‌هایی از یک خاصیت ویژه از سطح مواد

4 تاریخچه در سال 1981 میلادی ، میکروسکوپ تونلی رویشی (STM= scanning tunneling microscope) بعنوان اولین عضو از خانواده میکروسکوپ‌های پروبی روبشی بوسیله دو تن از محققین سوئیسی بنام‌های گرد کارل بینیگ (GerdKarl Binnig) و هاینرک رورر (Heinrich Rohrer)، در آزمایشگاه تحقیقاتی زوریخ IBM، اختراع شد. در همین سال، بینیگ میکروسکوپ نیروی اتمی (AFM) را نیز با همکاری کلوین کوات (CalvinQuate ) وکریستف گربر (ChristophGeber) از دانشگاه استنفورد معرفی نمود.

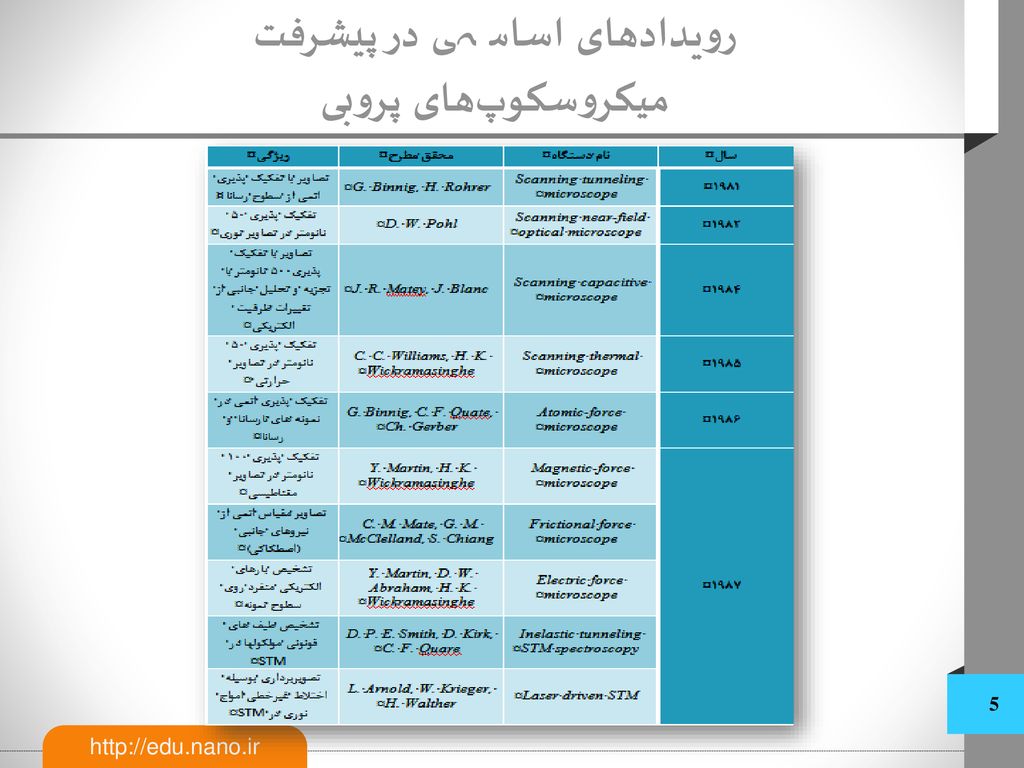

5 رویدادهای اساسی در پیشرفت میکروسکوپ‌های پروبی

6 رویدادهای اساسی در پیشرفت میکروسکوپ‌های پروبی

7 انواع میکروسکوپ‌های پروبی روبشی

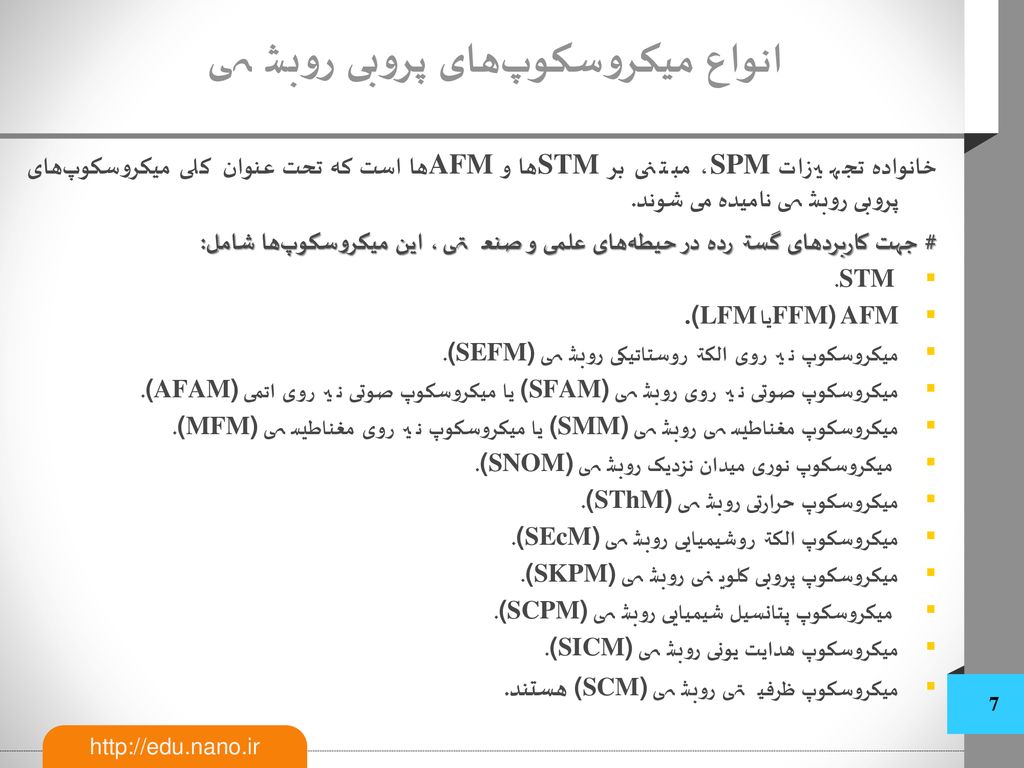

خانواده تجهیزات SPM، مبتنی بر STMها و AFMها است که تحت عنوان کلی میکروسکوپ‌های پروبی روبشی نامیده می شوند. # جهت کاربردهای گسترده در حیطه‌های علمی و صنعتی، این میکروسکوپ‌ها شامل: STM. AFM FFM)یا (LFM. میکروسکوپ نیروی الکتروستاتیکی روبشی (SEFM). میکروسکوپ صوتی نیروی روبشی (SFAM) یا میکروسکوپ صوتی نیروی اتمی (AFAM). میکروسکوپ مغناطیسی روبشی (SMM) یا میکروسکوپ نیروی مغناطیسی (MFM). میکروسکوپ نوری میدان نزدیک روبشی (SNOM). میکروسکوپ حرارتی روبشی (SThM). میکروسکوپ الکتروشیمیایی روبشی (SEcM). میکروسکوپ پروبی کلوینی روبشی (SKPM). میکروسکوپ پتانسیل شیمیایی روبشی (SCPM). میکروسکوپ هدایت یونی روبشی (SICM). میکروسکوپ ظرفیتی روبشی (SCM) هستند.

8 انواع میکروسکوپ‌های پروبی روبشی
انواع رایج میکروسکوپ‌های پروبی روبشی:

9 انواع میکروسکوپ‌های پروبی روبشی

10 امتیازات میکروسکوپ‌های پروبی روبشی
مشابه سایر روش‌های آنالیز روبشی (مثل SEM)، سطح نمونه روبش می‌شود و با اندازه گیری و پردازش سیگنال‌ها از نقاط مختلف سطح، تصویر تشکیل می‌گردد. قدرت تفکیک و بزرگنمایی بهتر در میکروسکوپ‌های پروبی روبشی نسبت به میکروسکوپ‌های الکترونی امکان تهیه تصاویر سه بعدی از اتم‌ها توانایی جابجایی اتم‌ها و قابلیت بررسی طیف وسیعی از مواد سخت، نرم، رسانا، نیم‌رسانا، نارسانا، مغناطیسی و .... عدم نیاز به خلاء امکان انجام آنالیز در هوا و یا زیر سطح مایع با حداقل آماده سازی نمونه

11 مقایسه میکروسکوپ‌های پروبی روبشی
مقایسه میکروسکوپ‌های نوری، الکترونی و هم کانون با میکروسکوپ‌های پروبی روبشی:

12
