Durch Ionenbestrahlung induzierte Formänderungen von ungeordneten und geordneten metallischen Nanostrukturen M. Denk, J. Blässing, R. Durner, B. Heinz,

Präsentation zum Thema: "Durch Ionenbestrahlung induzierte Formänderungen von ungeordneten und geordneten metallischen Nanostrukturen M. Denk, J. Blässing, R. Durner, B. Heinz,"—  Präsentation transkript:

1 Durch Ionenbestrahlung induzierte Formänderungen von ungeordneten und geordneten metallischen Nanostrukturen M. Denk, J. Blässing, R. Durner, B. Heinz, J. Eisenmenger, H.-G. Boyen, P. Ziemann Universität Ulm, Abteilung Festkörperphysik F. Burmeister, J. Boneberg, P. Leiderer Universität Konstanz, Fakultät für Physik

2 Strahlenschaden bei Ionenbeschuß
TRIM-Simulationen MD-Simulation (R.S. Averback) 300 keV Kr+ Au 10keV nach 1,5 ps 300 keV He+ Thermal Spike

3 Bestrahlung dünner AuIn2-Filme

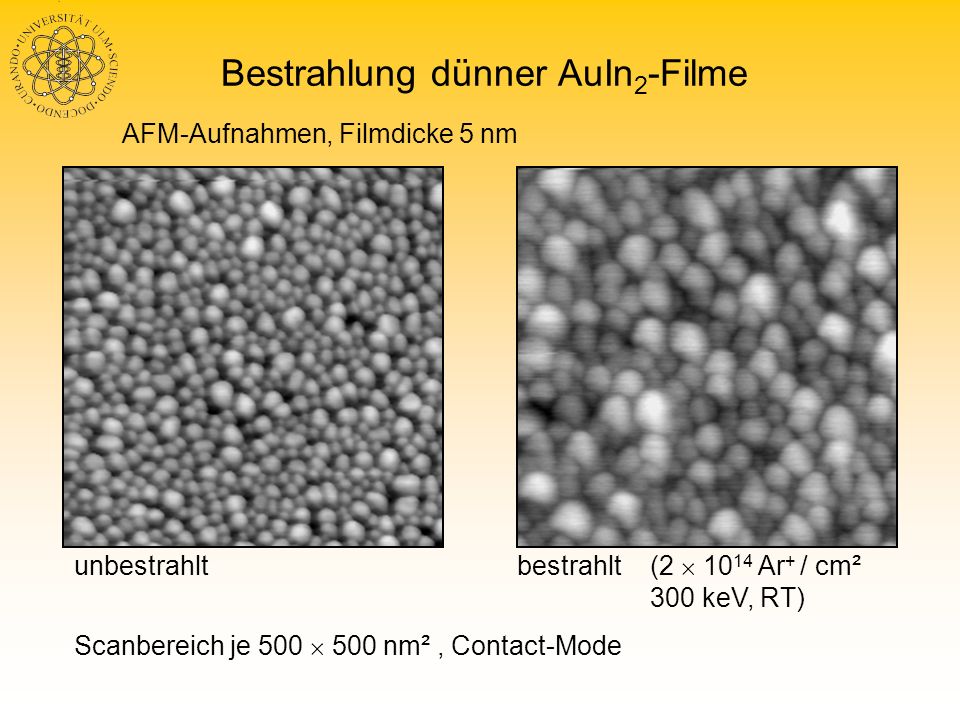

AFM-Aufnahmen, Filmdicke 5 nm unbestrahlt bestrahlt (2  1014 Ar+ / cm² keV, RT) Scanbereich je 500  500 nm² , Contact-Mode

4 Veränderung der mittleren Korngröße
Zunahme der lateralen Ausdehnung um 65%

5 Bestrahlung mit leichten He+-Ionen
AFM-Aufnahmen, Filmdicke 7 nm unbestrahlt bestrahlt (2  1016 He+ / cm² keV, 93,4 K) Scanbereich je 500  500 nm² , Contact - Mode

6 Bestrahlung mit leichten He+-Ionen
Zunahme der lateralen Ausdehnung um 9%

7 Kolloidale Masken REM - Aufnahme mit 15 nm AuIn2 bedampft
Kugelgröße: 1,7 µm

8 Geordnete Nanostrukturen
AFM-Aufnahme Scanbereich 2  2 µm², (Tapping) Ablösen der Kugeln mit Chloroform oder Tesafilm Ringe aus Surfactants

9 Bestrahlung geordneter Nanostrukturen
AFM-Aufnahme Scanbereich 3  3 µm², Tapping-Mode Bestrahlt mit 2  1014 Ar+ /cm² (300 keV, 90 K) Wachstum an den Stellen der Ringe von symmetrischen Hügeln Hügeln enthalten oberflächlich Gold, aber kein Kohlenstoff Volumenzunahme bisher ungeklärt
