ABB i-bus® EIB / KNX EIB-Überwachungs-baustein EUB/S 1.1

Präsentation zum Thema: "ABB i-bus® EIB / KNX EIB-Überwachungs-baustein EUB/S 1.1"—  Präsentation transkript:

1 ABB i-bus® EIB / KNX EIB-Überwachungs-baustein EUB/S 1.1

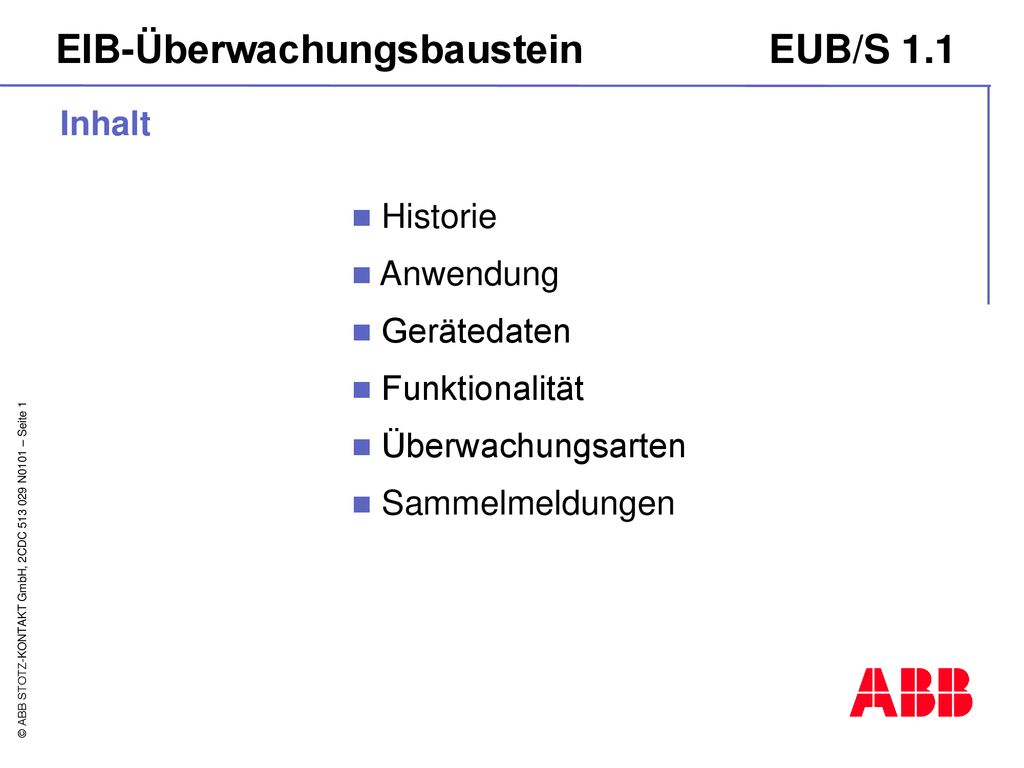

2 Inhalt Historie Anwendung Gerätedaten Funktionalität Überwachungsarten Sammelmeldungen

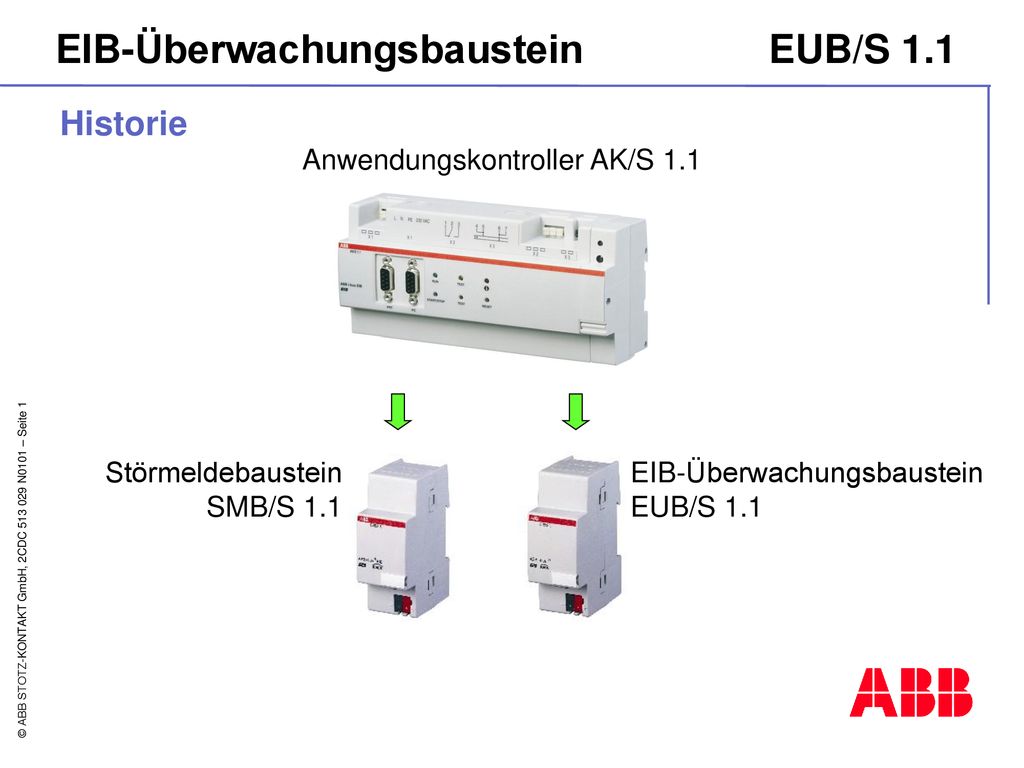

3 Historie Anwendungskontroller AK/S 1.1 Störmeldebaustein SMB/S 1.1
EIB-Überwachungsbaustein EUB/S 1.1

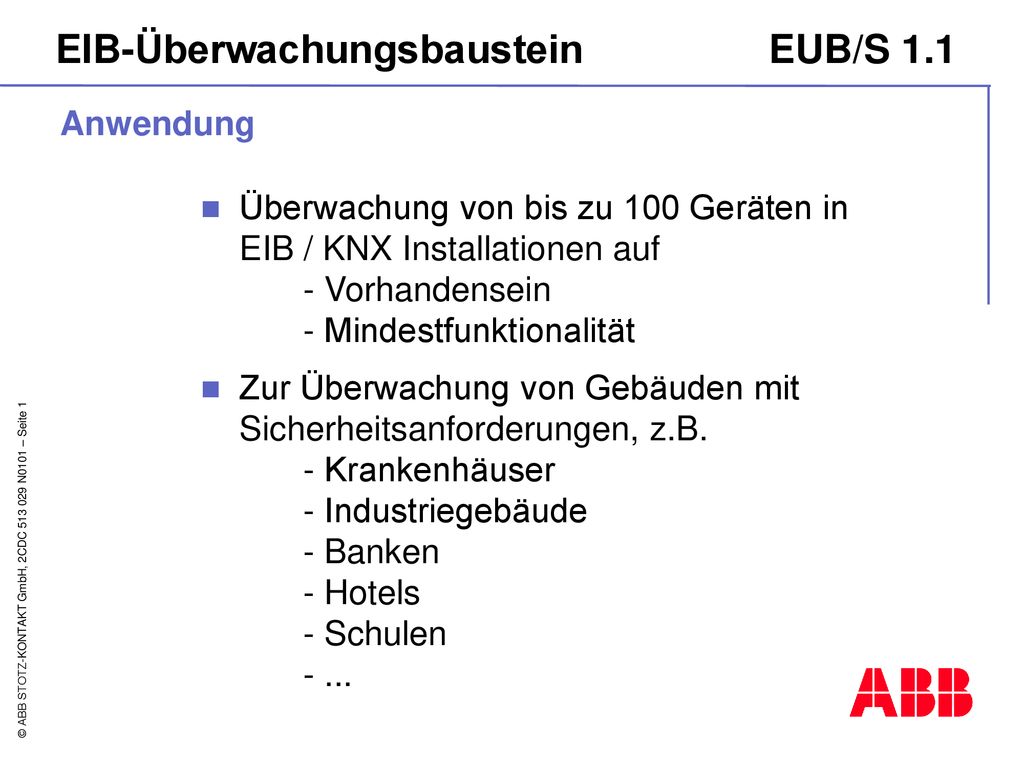

4 Anwendung Überwachung von bis zu 100 Geräten in EIB / KNX Installationen auf - Vorhandensein - Mindestfunktionalität Zur Überwachung von Gebäuden mit Sicherheitsanforderungen, z.B. - Krankenhäuser - Industriegebäude - Banken - Hotels - Schulen

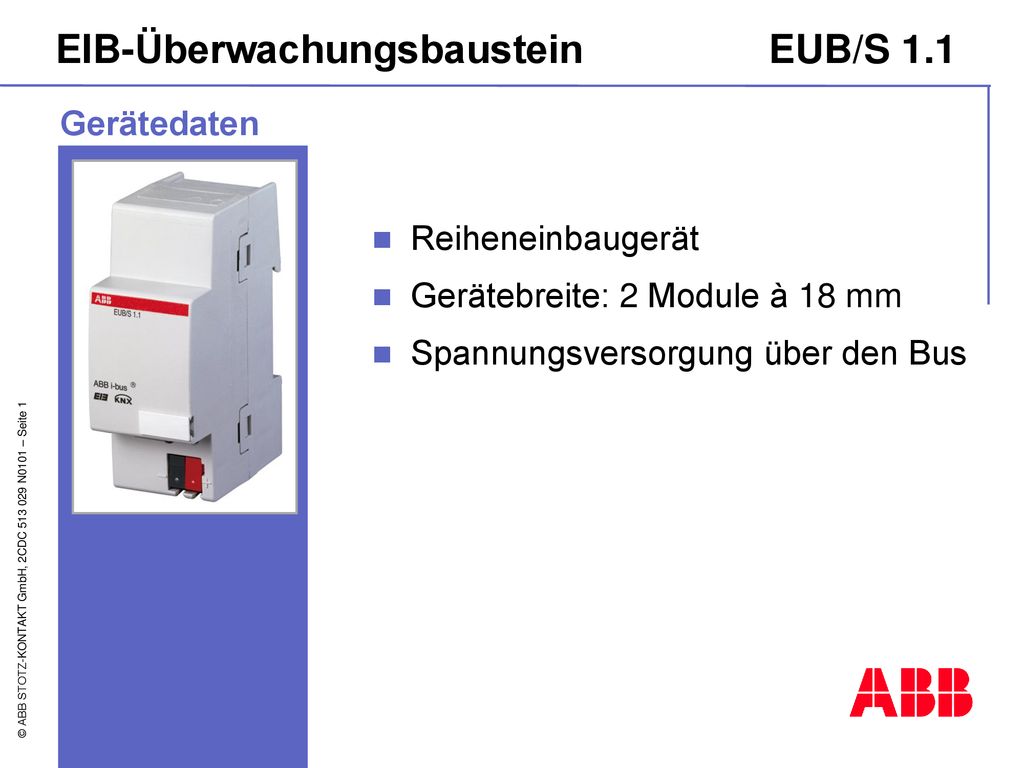

5 Gerätedaten Reiheneinbaugerät Gerätebreite: 2 Module à 18 mm Spannungsversorgung über den Bus

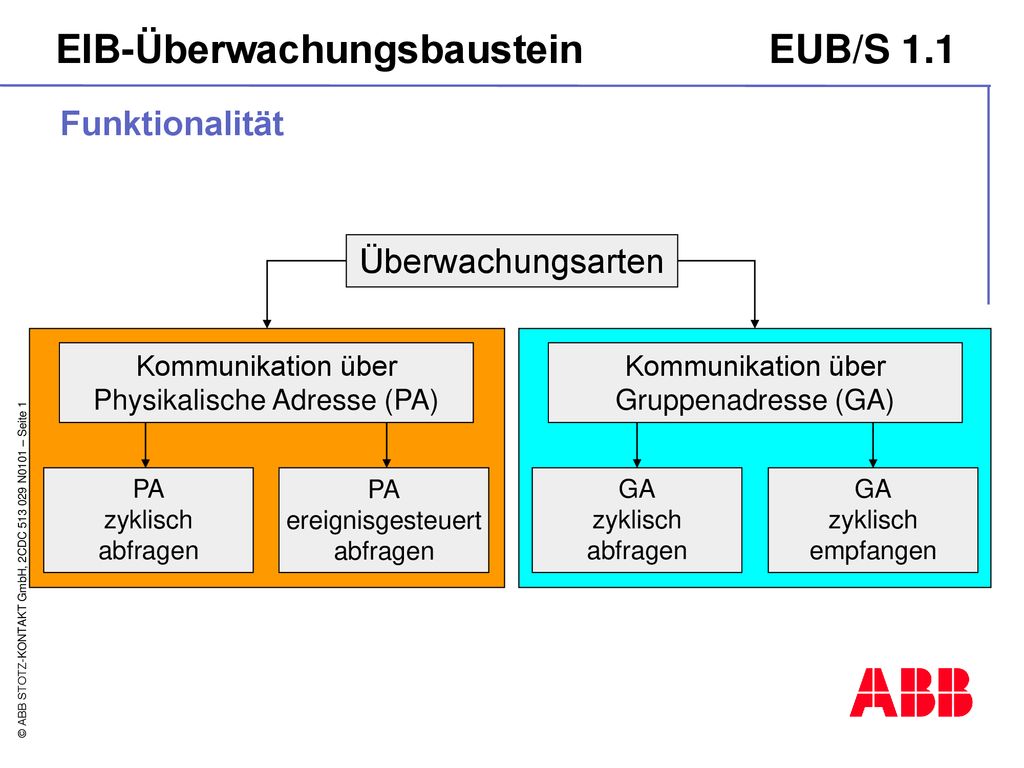

6 Funktionalität Überwachungsarten
Kommunikation über Physikalische Adresse (PA) Kommunikation über Gruppenadresse (GA) PA zyklisch abfragen PA ereignisgesteuert abfragen GA zyklisch abfragen GA zyklisch empfangen

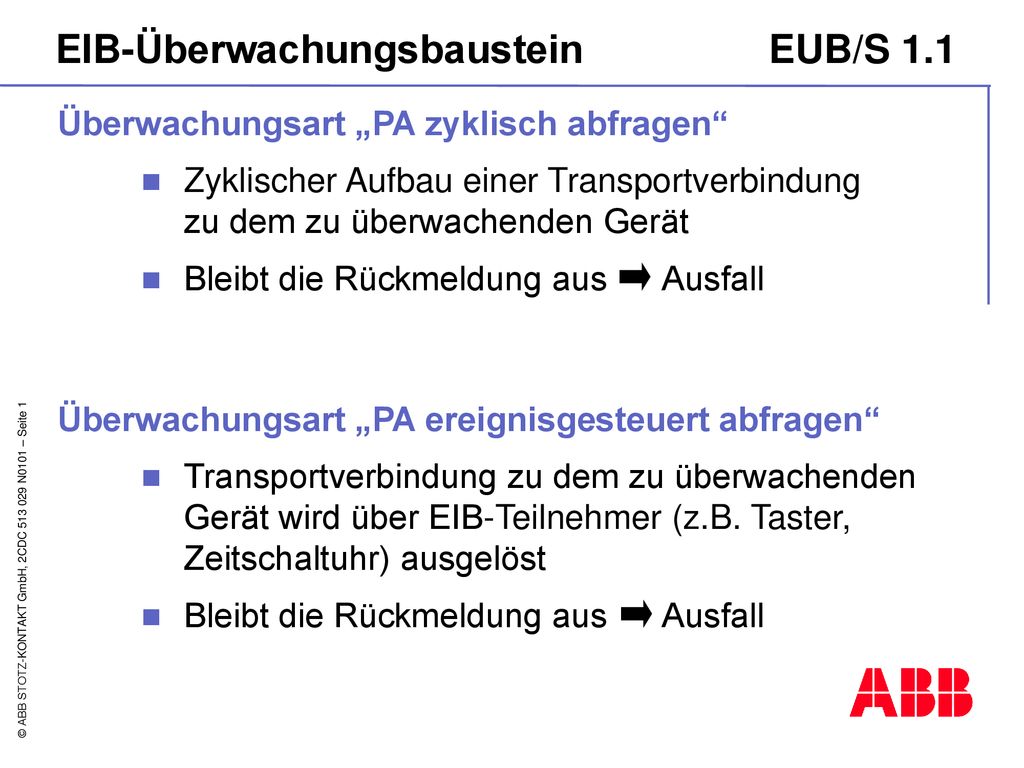

7 Überwachungsart „PA zyklisch abfragen“
Zyklischer Aufbau einer Transportverbindung zu dem zu überwachenden Gerät Bleibt die Rückmeldung aus Ausfall Überwachungsart „PA ereignisgesteuert abfragen“ Transportverbindung zu dem zu überwachenden Gerät wird über EIB-Teilnehmer (z.B. Taster, Zeitschaltuhr) ausgelöst Bleibt die Rückmeldung aus Ausfall

8 Überwachungsart „GA zyklisch empfangen“
Zu überwachende Geräte senden zyklisch GA-Telegramme (passive Überwachung) Bleibt GA-Telegramm aus Ausfall Voraussetzung: Zyklische Sender Überwachungsart „GA zyklisch abfragen“ EUB/S sendet zyklisch GA-Telegramme an zu überwachende Geräte und wartet auf Antwort (aktive Überwachung) Bleibt das Antworttelegramm aus Ausfall

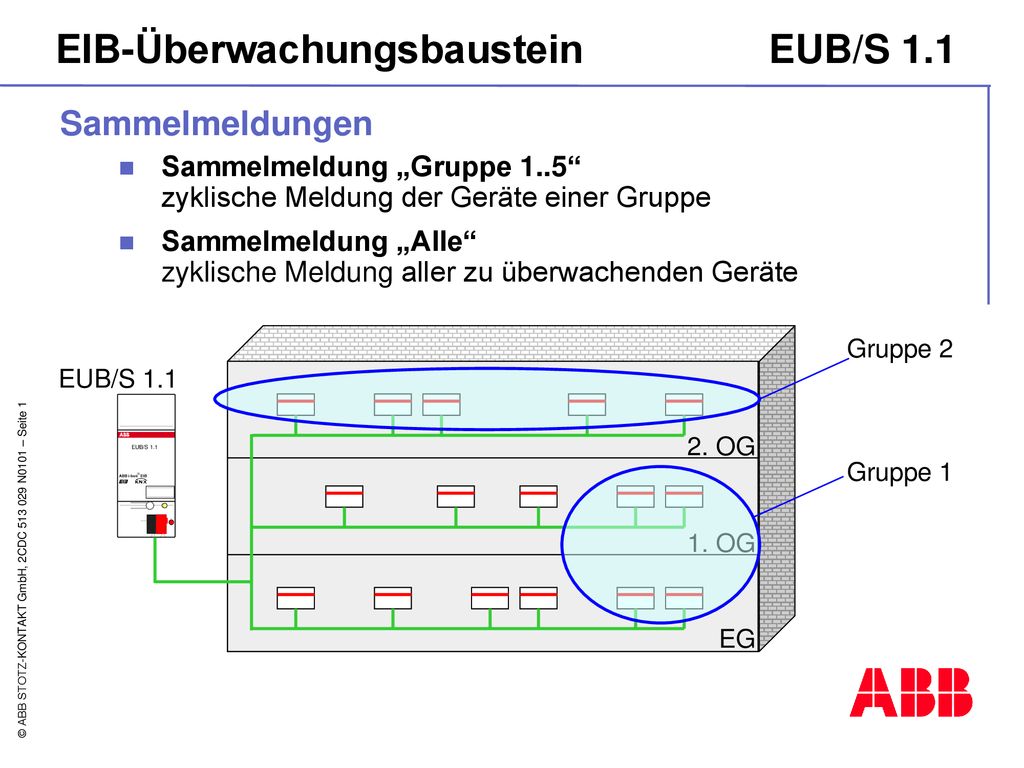

9 Sammelmeldungen Sammelmeldung „Gruppe 1..5“ zyklische Meldung der Geräte einer Gruppe Sammelmeldung „Alle“ zyklische Meldung aller zu überwachenden Geräte Gruppe 2 EUB/S 1.1 2. OG EUB/S 1.1 Gruppe 1 1. OG 1. OG EG
