1
Ein Nukleotid – Grundbaustein der DNA
Nukleinsäure Desoxyribose Triphosphat Dr. Ulrich Scheller
2

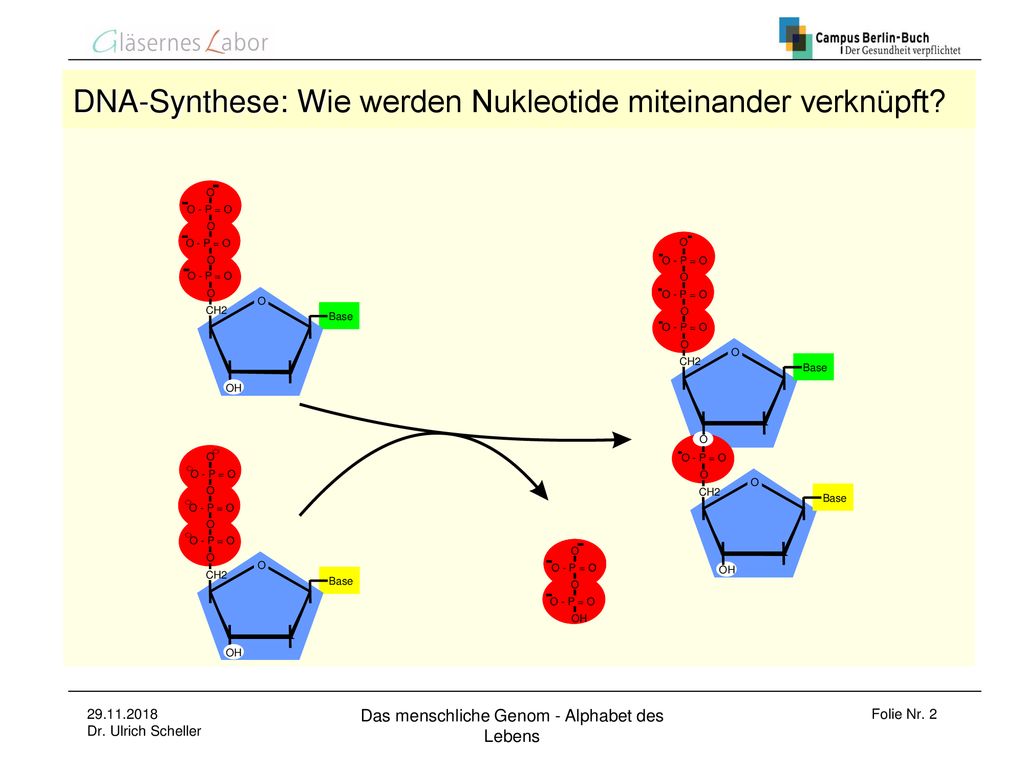

DNA-Synthese: Wie werden Nukleotide miteinander verknüpft?
Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
3
Das menschliche Genom - Alphabet des Lebens
Die Kette wächst! DNA-Polymerase Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
4
Das menschliche Genom - Alphabet des Lebens
Didesoxynukleotide: Eine wichtige OH-Gruppe wird entfernt Desoxynukleotid (dNTP) Didesoxynukleotid (ddNTP) Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
5
Einbauen von Fehlern: ddNTP‘s
Keine Reaktion!!! Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
6
Eine Sequenzierung = 4 Ansätze
Ansatz A Ansatz C Ansatz G Ansatz T DNA Primer Polymerase Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
7

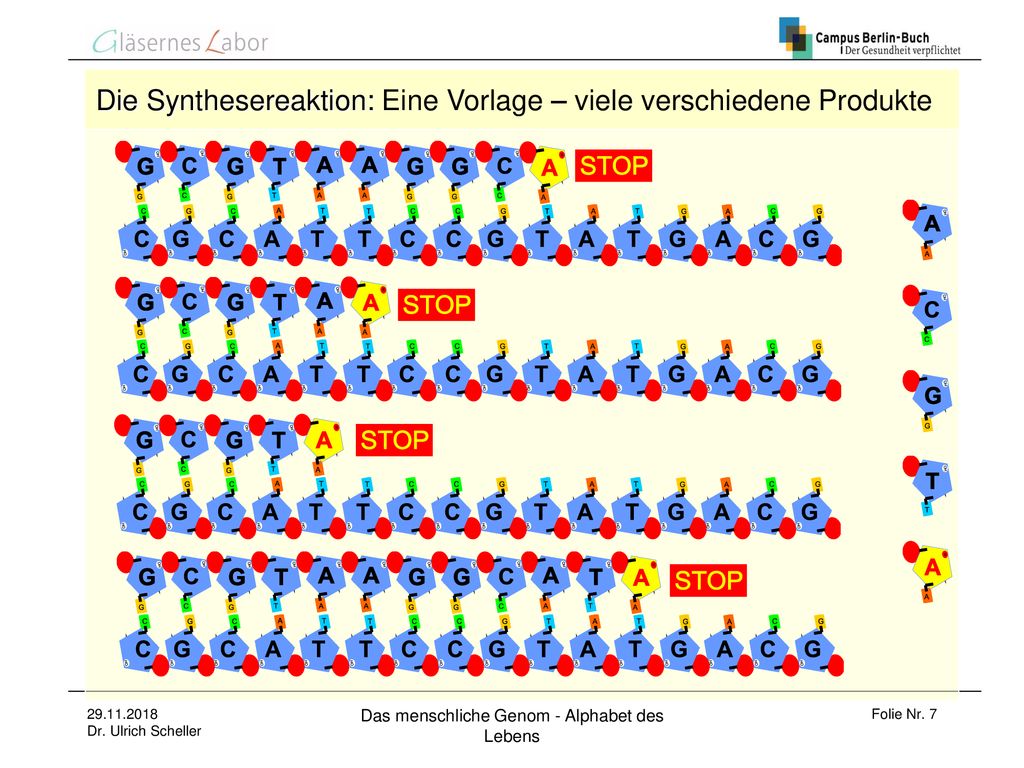

Die Synthesereaktion: Eine Vorlage – viele verschiedene Produkte
Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
8

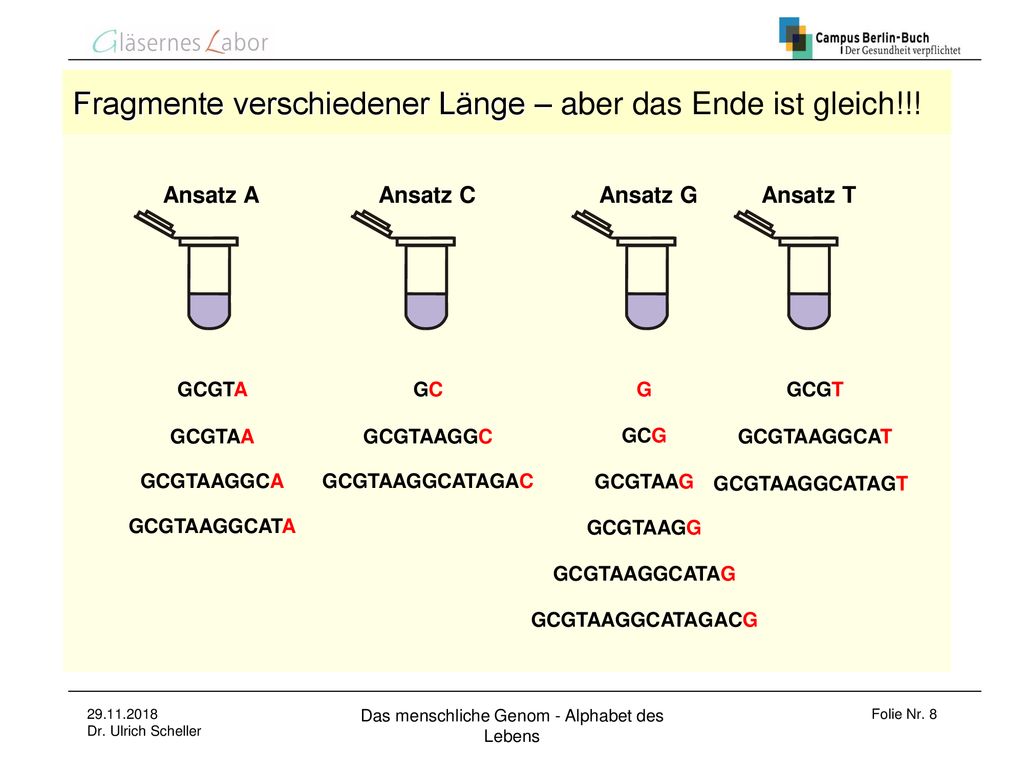

Fragmente verschiedener Länge – aber das Ende ist gleich!!!
Ansatz C Ansatz T Ansatz G Ansatz A GCGTA GCGTAA GCGTAAGGCA GCGTAAGGCATA GCGTAAGGCATAGAC GC GCGTAAGGC GCGTAAG GCGTAAGGCATAG GCG G GCGTAAGGCATAGACG GCGTAAGG GCGTAAGGCAT GCGT GCGTAAGGCATAGT Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
9
Fragmente verschiedener Länge
Fragmente verschiedener Länge aber das Ende ist gleich !!! Fragmente verschiedener Länge Ansatz C Ansatz T Ansatz G Ansatz A A A A A C ---C C G G -----G G G G T T T Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
10
Gelelektrophorese: Das Wirrwar wird geordnet
C G T + - Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
11
Die Sequenz wird gelesen
A C G T C + - A G A T A C G G A A T G C G Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
12
Das menschliche Genom - Alphabet des Lebens
Dr. Ulrich Scheller Das menschliche Genom - Alphabet des Lebens
