SOLAR 4 YOU – Budúcnosť a stavby

Präsentation zum Thema: "SOLAR 4 YOU – Budúcnosť a stavby"—  Präsentation transkript:

1 SOLAR 4 YOU – Budúcnosť a stavby

2 SOLAR 4 YOU Consulting GesmbH Stavebník – Vyšší dodávateľ stavby – Investor
Bmstr. Ing. Klaus Kiessler Absolvent univerzity - Donau-Universität Krems – odbor –Solararchitektur- Člen výboru krajinského cechu staviteľov a správca nehnuteľností Predseda IG PH Ost Člen rady v oblasti „Clusterovej“ výstavby, energie, ŽP

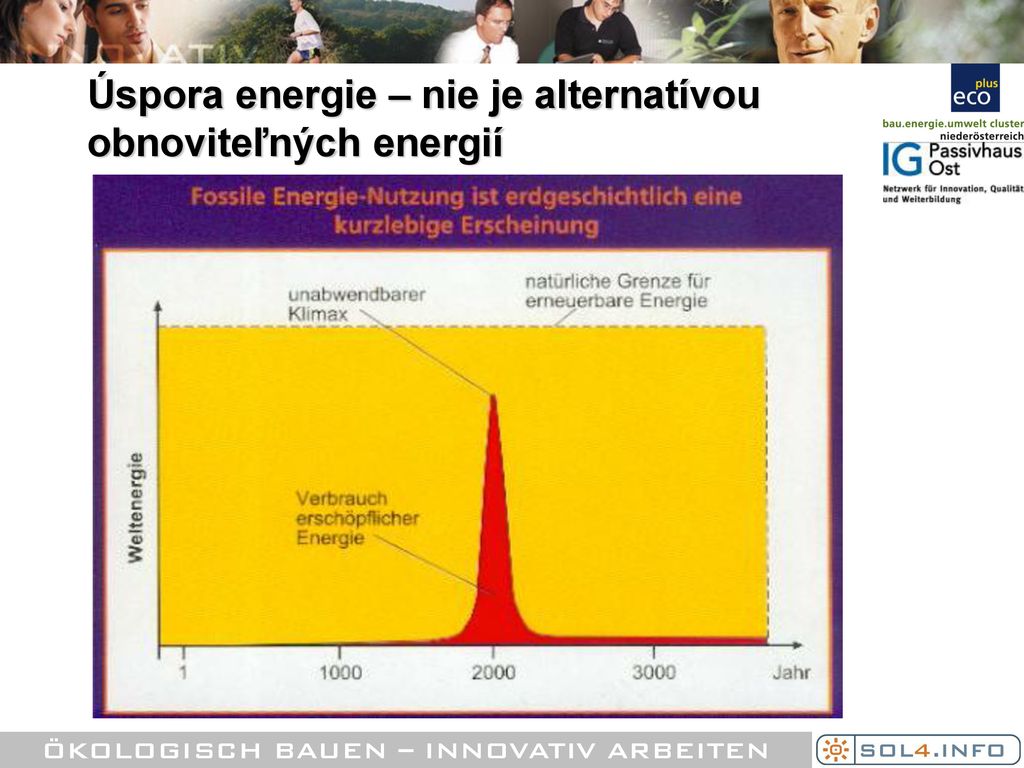

3 Úspora energie – nie je alternatívou obnoviteľných energií

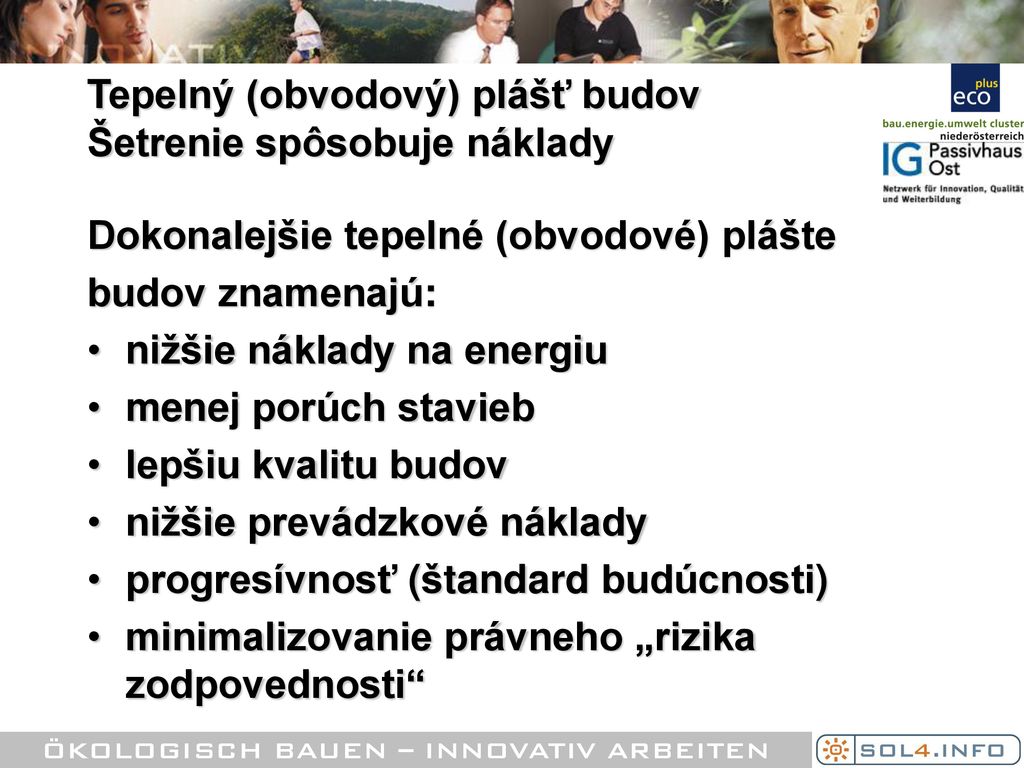

4 Tepelný (obvodový) plášť budov Šetrenie spôsobuje náklady
Dokonalejšie tepelné (obvodové) plášte budov znamenajú: nižšie náklady na energiu menej porúch stavieb lepšiu kvalitu budov nižšie prevádzkové náklady progresívnosť (štandard budúcnosti) minimalizovanie právneho „rizika zodpovednosti“

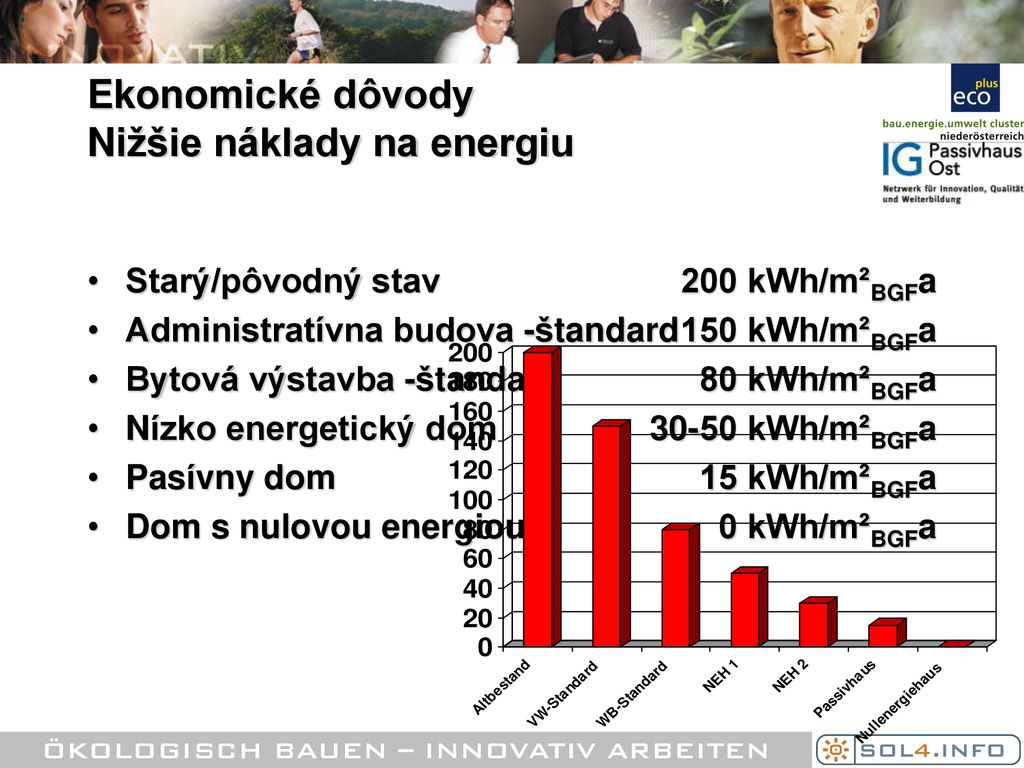

5 Ekonomické dôvody Nižšie náklady na energiu
Starý/pôvodný stav 200 kWh/m²BGFa Administratívna budova -štandard 150 kWh/m²BGFa Bytová výstavba -štandard 80 kWh/m²BGFa Nízko energetický dom kWh/m²BGFa Pasívny dom 15 kWh/m²BGFa Dom s nulovou energiou 0 kWh/m²BGFa

6 Ekonomické dôvody Menej porúch stavieb
Potreba dokonalejších detailných riešení Predpísané kontroly (meraní priestupnosti vzduchu, kamerové zobrazovanie schém tepla…) Minimálne riziko kondenzátov Vyššia kvalita stavebných materiálov Potreba odborne vyškolených firiem

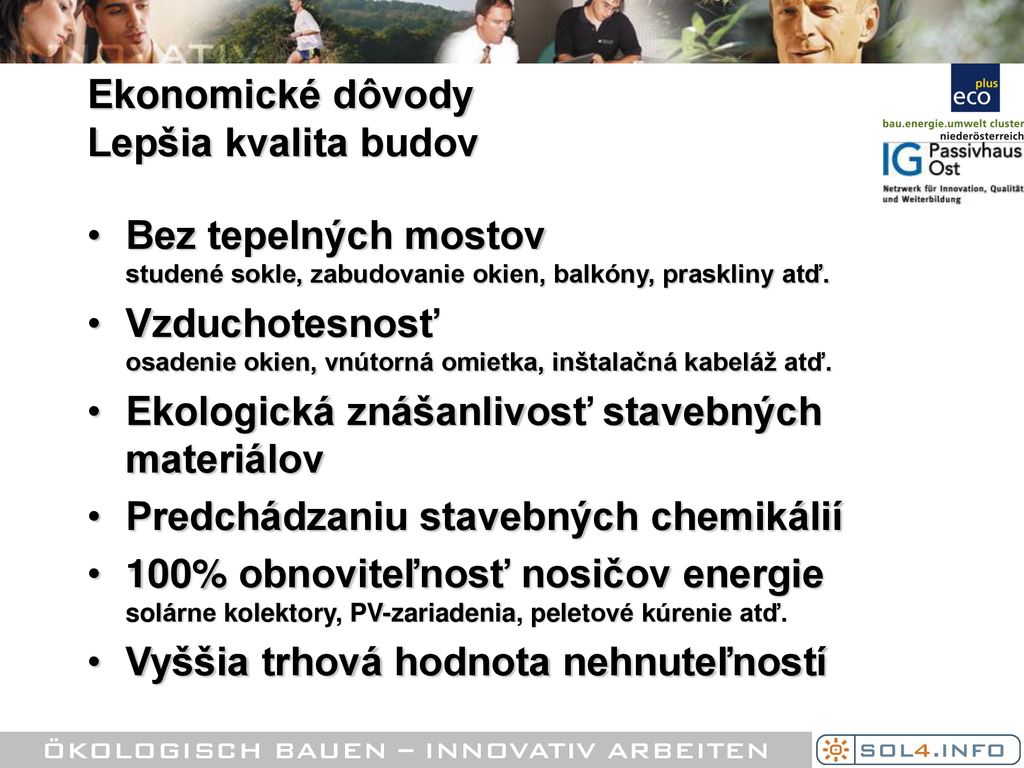

7 Ekonomické dôvody Lepšia kvalita budov
Bez tepelných mostov studené sokle, zabudovanie okien, balkóny, praskliny atď. Vzduchotesnosť osadenie okien, vnútorná omietka, inštalačná kabeláž atď. Ekologická znášanlivosť stavebných materiálov Predchádzaniu stavebných chemikálií 100% obnoviteľnosť nosičov energie solárne kolektory, PV-zariadenia, peletové kúrenie atď. Vyššia trhová hodnota nehnuteľností

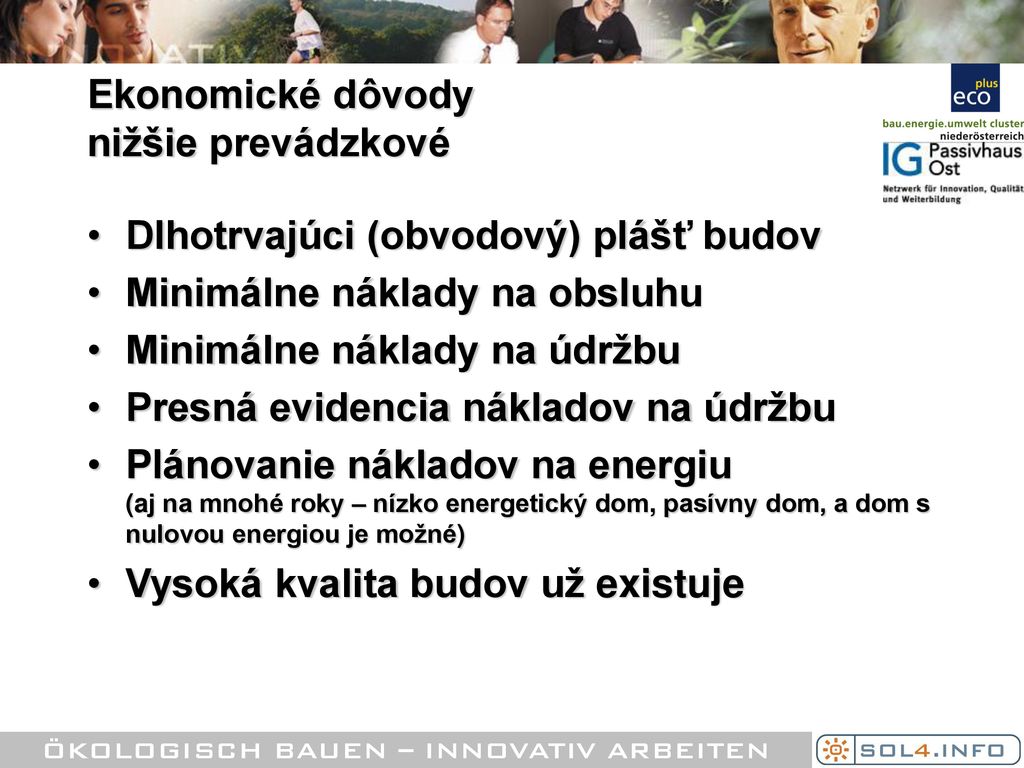

8 Ekonomické dôvody nižšie prevádzkové
Dlhotrvajúci (obvodový) plášť budov Minimálne náklady na obsluhu Minimálne náklady na údržbu Presná evidencia nákladov na údržbu Plánovanie nákladov na energiu (aj na mnohé roky – nízko energetický dom, pasívny dom, a dom s nulovou energiou je možné) Vysoká kvalita budov už existuje

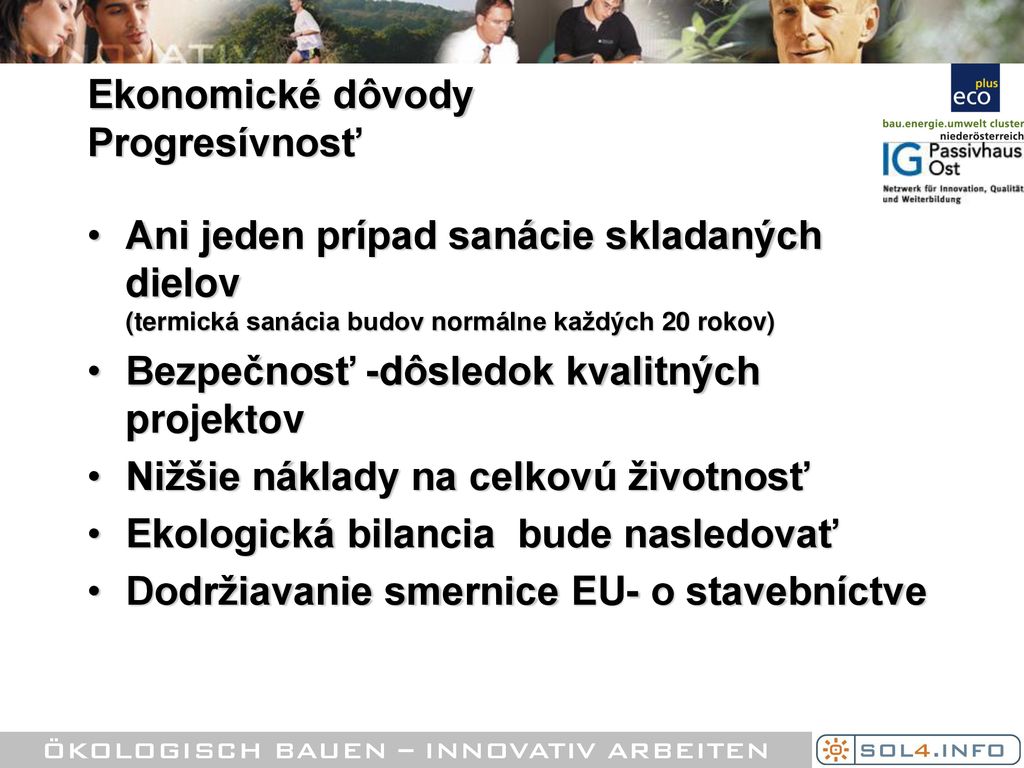

9 Ekonomické dôvody Progresívnosť
Ani jeden prípad sanácie skladaných dielov (termická sanácia budov normálne každých 20 rokov) Bezpečnosť -dôsledok kvalitných projektov Nižšie náklady na celkovú životnosť Ekologická bilancia bude nasledovať Dodržiavanie smernice EU- o stavebníctve

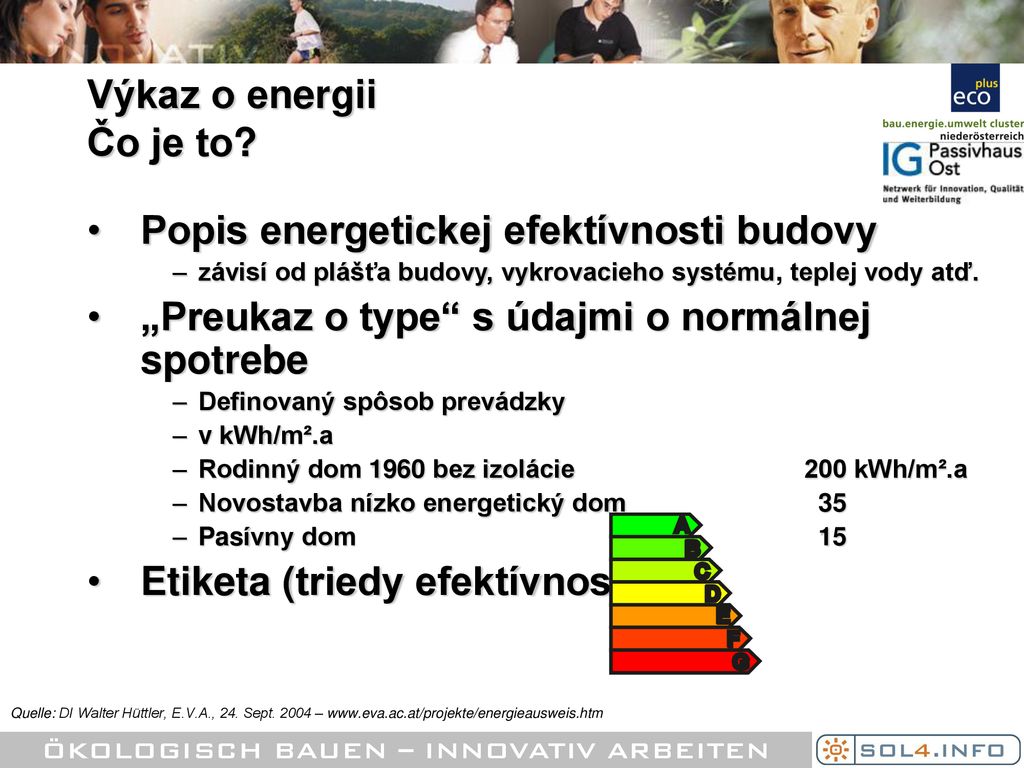

10 Popis energetickej efektívnosti budovy
Výkaz o energii Čo je to? Popis energetickej efektívnosti budovy závisí od plášťa budovy, vykrovacieho systému, teplej vody atď. „Preukaz o type“ s údajmi o normálnej spotrebe Definovaný spôsob prevádzky v kWh/m².a Rodinný dom 1960 bez izolácie kWh/m².a Novostavba nízko energetický dom 35 Pasívny dom Etiketa (triedy efektívnosti) Quelle: DI Walter Hüttler, E.V.A., 24. Sept –

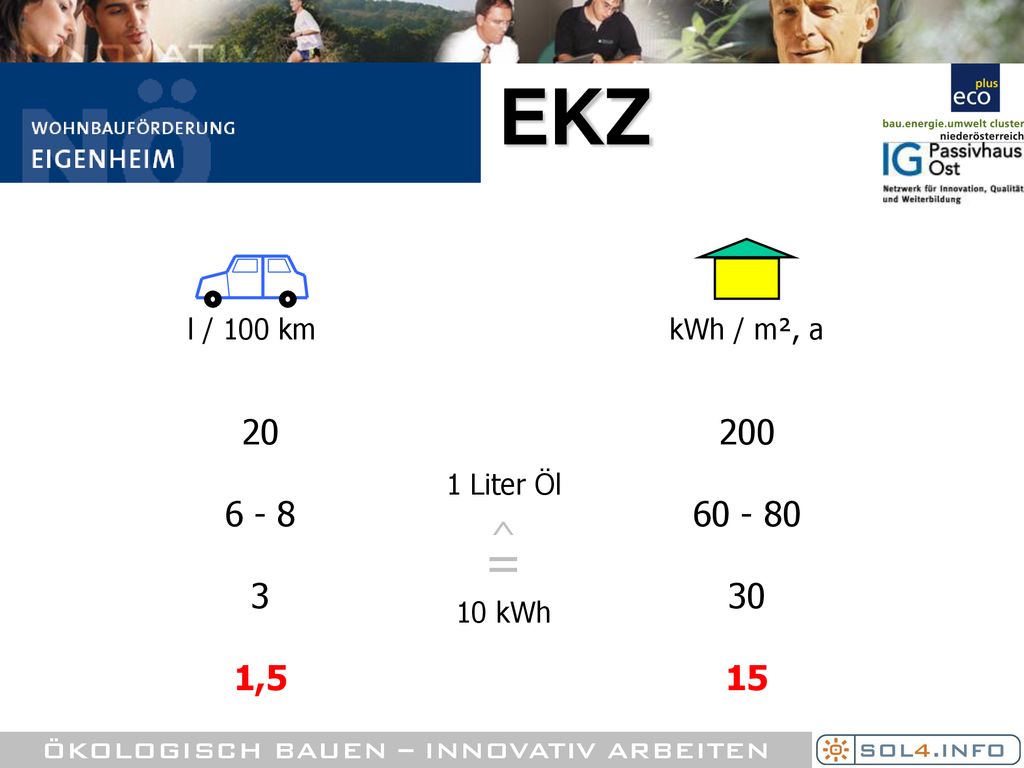

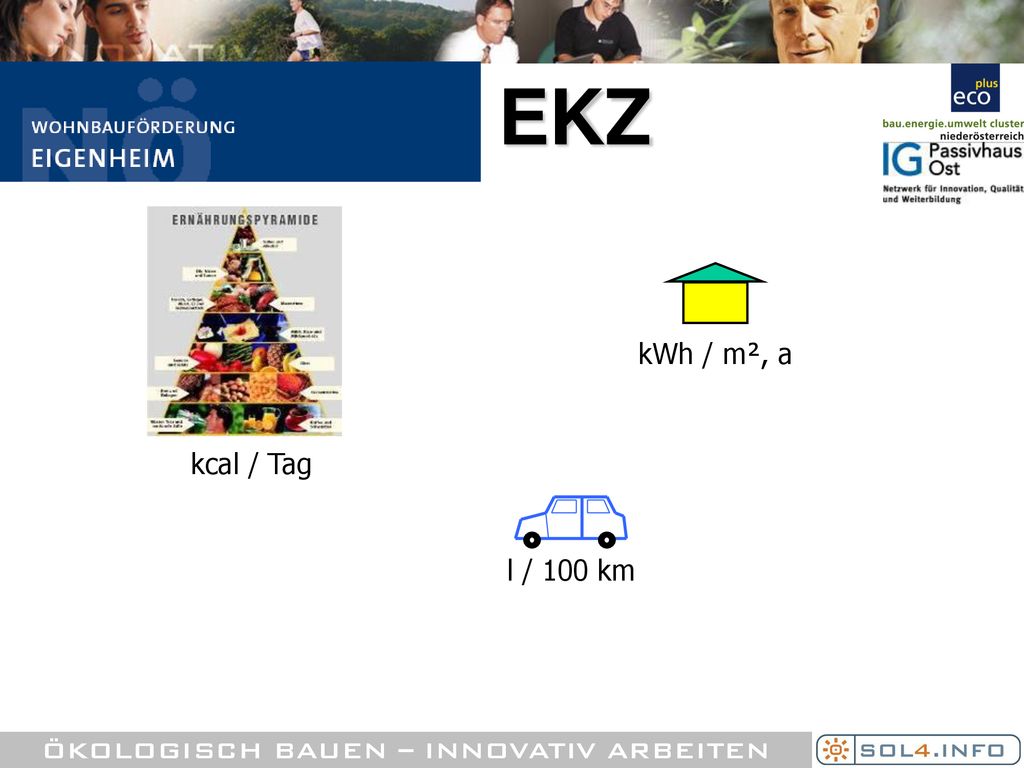

11 EKZ kcal / Tag kWh / m², a l / 100 km

12 EKZ kWh / m², a l / 100 km 20 6 - 8 3 1,5 200 30 15 1 Liter Öl 10 kWh ^ =

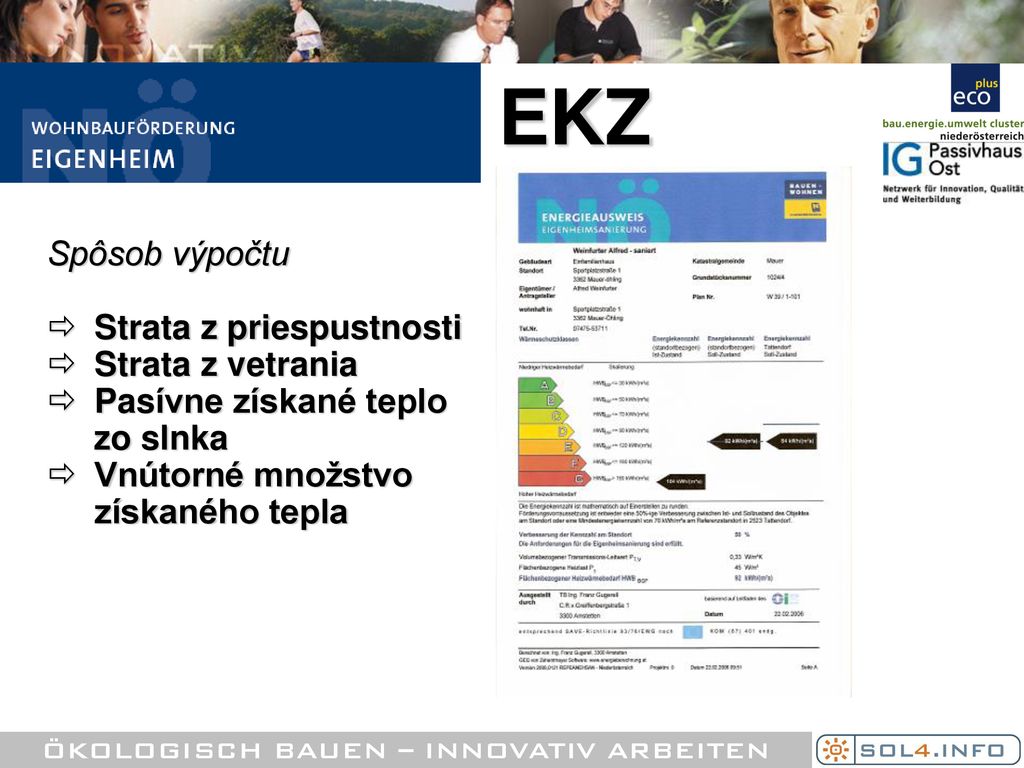

13 EKZ Spôsob výpočtu Strata z priespustnosti Strata z vetrania
Pasívne získané teplo zo slnka Vnútorné množstvo získaného tepla

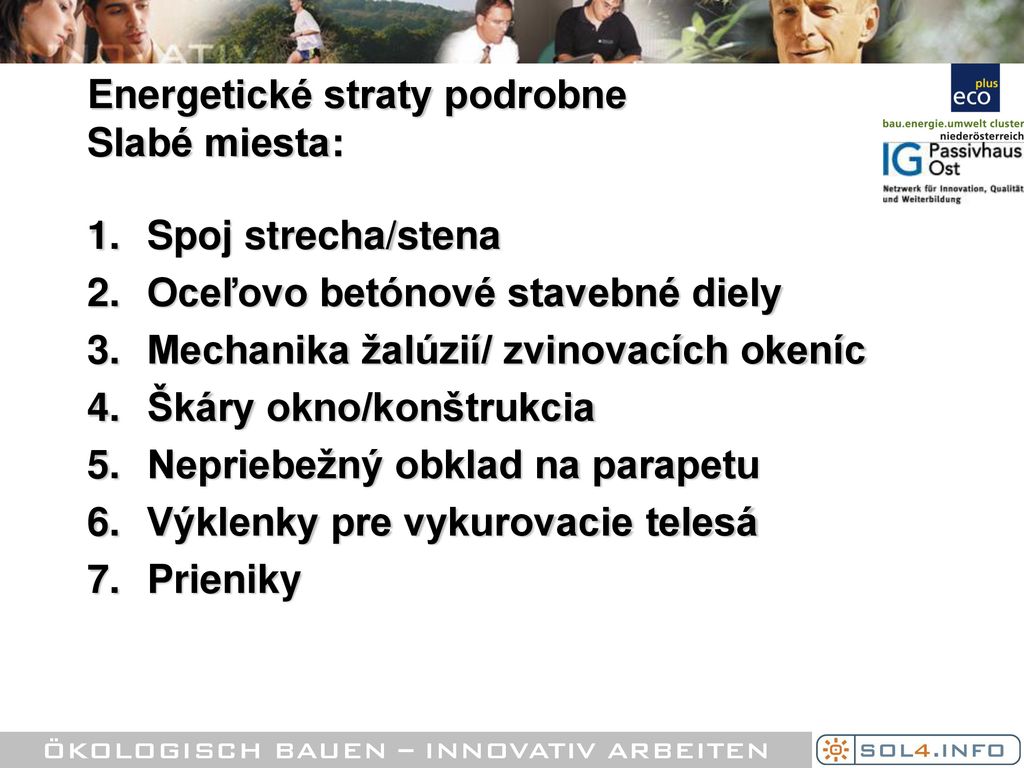

14 Energetické straty podrobne Slabé miesta:
Spoj strecha/stena Oceľovo betónové stavebné diely Mechanika žalúzií/ zvinovacích okeníc Škáry okno/konštrukcia Nepriebežný obklad na parapetu Výklenky pre vykurovacie telesá Prieniky

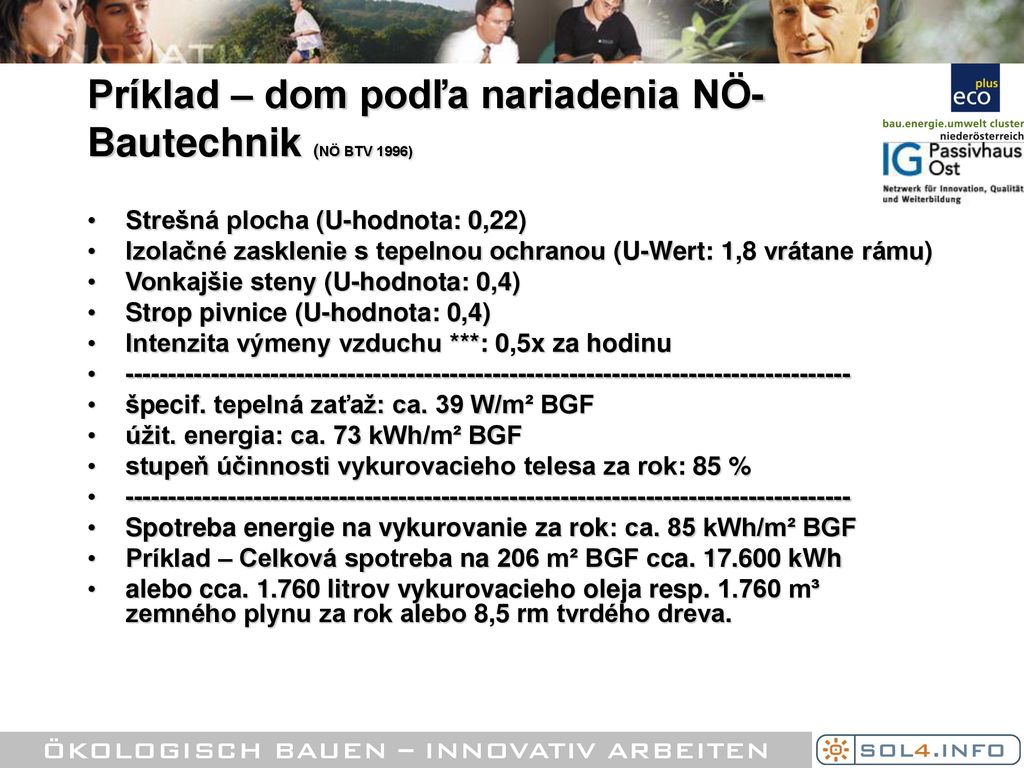

15 Príklad – dom podľa nariadenia NÖ-Bautechnik (NÖ BTV 1996)
Strešná plocha (U-hodnota: 0,22) Izolačné zasklenie s tepelnou ochranou (U-Wert: 1,8 vrátane rámu) Vonkajšie steny (U-hodnota: 0,4) Strop pivnice (U-hodnota: 0,4) Intenzita výmeny vzduchu ***: 0,5x za hodinu špecif. tepelná zaťaž: ca. 39 W/m² BGF úžit. energia: ca. 73 kWh/m² BGF stupeň účinnosti vykurovacieho telesa za rok: 85 % Spotreba energie na vykurovanie za rok: ca. 85 kWh/m² BGF Príklad – Celková spotreba na 206 m² BGF cca kWh alebo cca litrov vykurovacieho oleja resp m³ zemného plynu za rok alebo 8,5 rm tvrdého dreva.

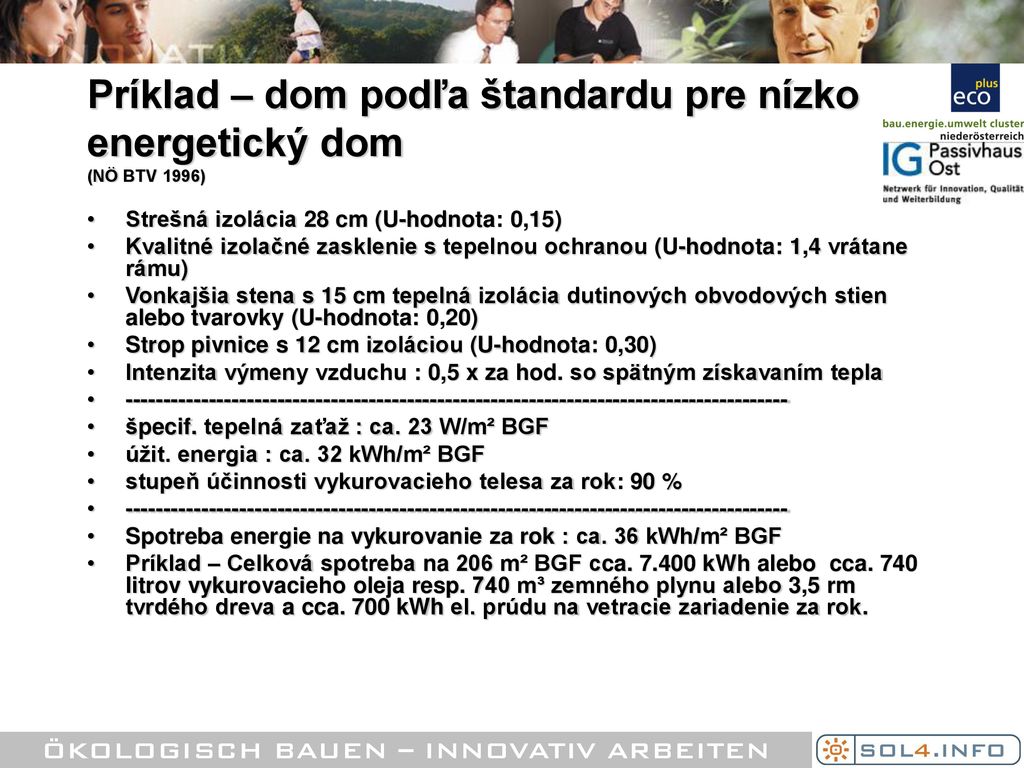

16 Príklad – dom podľa štandardu pre nízko energetický dom (NÖ BTV 1996)
Strešná izolácia 28 cm (U-hodnota: 0,15) Kvalitné izolačné zasklenie s tepelnou ochranou (U-hodnota: 1,4 vrátane rámu) Vonkajšia stena s 15 cm tepelná izolácia dutinových obvodových stien alebo tvarovky (U-hodnota: 0,20) Strop pivnice s 12 cm izoláciou (U-hodnota: 0,30) Intenzita výmeny vzduchu : 0,5 x za hod. so spätným získavaním tepla špecif. tepelná zaťaž : ca. 23 W/m² BGF úžit. energia : ca. 32 kWh/m² BGF stupeň účinnosti vykurovacieho telesa za rok: 90 % Spotreba energie na vykurovanie za rok : ca. 36 kWh/m² BGF Príklad – Celková spotreba na 206 m² BGF cca kWh alebo cca. 740 litrov vykurovacieho oleja resp. 740 m³ zemného plynu alebo 3,5 rm tvrdého dreva a cca. 700 kWh el. prúdu na vetracie zariadenie za rok.

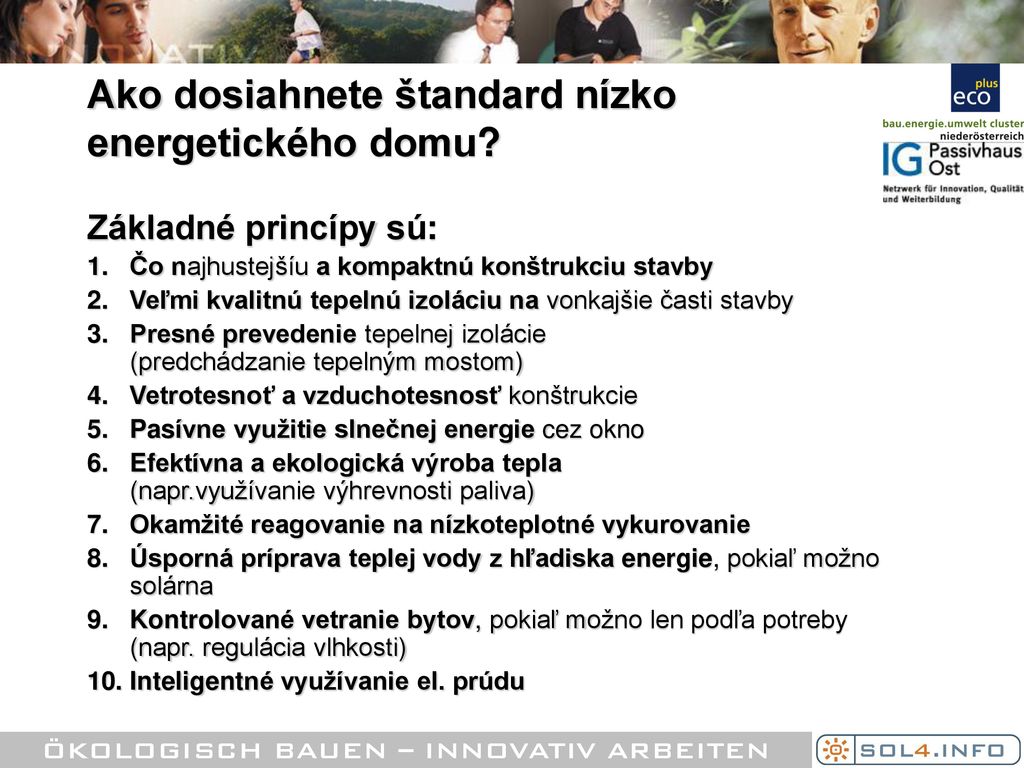

17 Ako dosiahnete štandard nízko energetického domu?
Základné princípy sú: Čo najhustejšíu a kompaktnú konštrukciu stavby Veľmi kvalitnú tepelnú izoláciu na vonkajšie časti stavby Presné prevedenie tepelnej izolácie (predchádzanie tepelným mostom) Vetrotesnoť a vzduchotesnosť konštrukcie Pasívne využitie slnečnej energie cez okno Efektívna a ekologická výroba tepla (napr.využívanie výhrevnosti paliva) Okamžité reagovanie na nízkoteplotné vykurovanie Úsporná príprava teplej vody z hľadiska energie, pokiaľ možno solárna Kontrolované vetranie bytov, pokiaľ možno len podľa potreby (napr. regulácia vlhkosti) Inteligentné využívanie el. prúdu

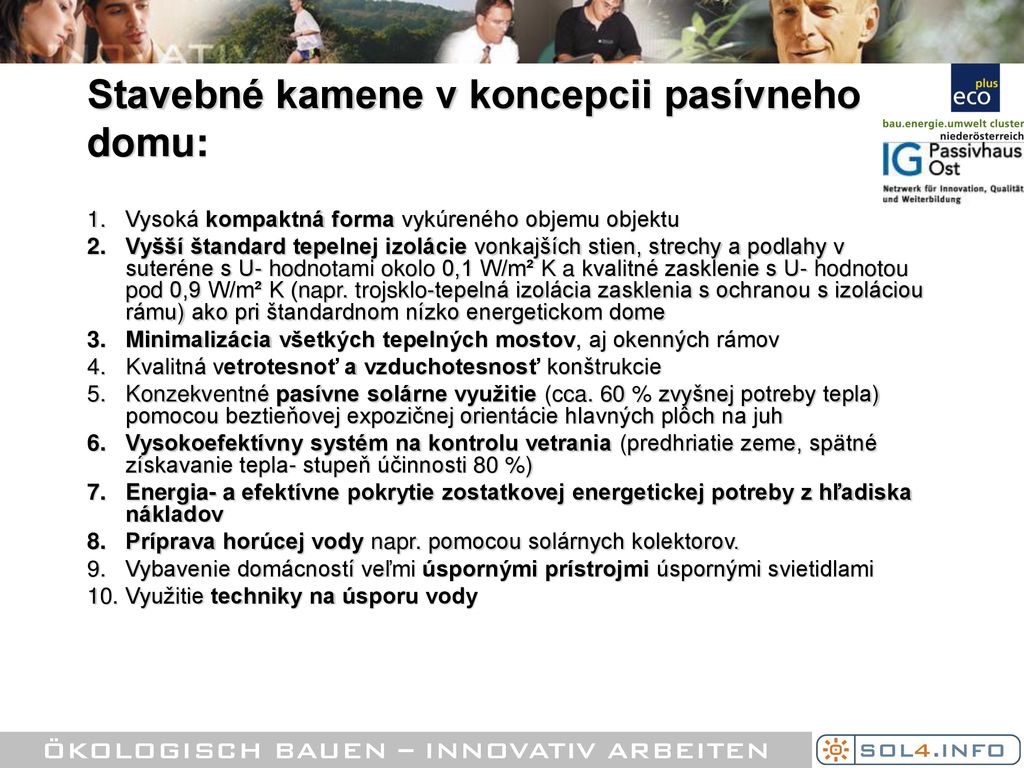

18 Stavebné kamene v koncepcii pasívneho domu:
Vysoká kompaktná forma vykúreného objemu objektu Vyšší štandard tepelnej izolácie vonkajších stien, strechy a podlahy v suteréne s U- hodnotami okolo 0,1 W/m² K a kvalitné zasklenie s U- hodnotou pod 0,9 W/m² K (napr. trojsklo-tepelná izolácia zasklenia s ochranou s izoláciou rámu) ako pri štandardnom nízko energetickom dome Minimalizácia všetkých tepelných mostov, aj okenných rámov Kvalitná vetrotesnoť a vzduchotesnosť konštrukcie Konzekventné pasívne solárne využitie (cca. 60 % zvyšnej potreby tepla) pomocou beztieňovej expozičnej orientácie hlavných plôch na juh Vysokoefektívny systém na kontrolu vetrania (predhriatie zeme, spätné získavanie tepla- stupeň účinnosti 80 %) Energia- a efektívne pokrytie zostatkovej energetickej potreby z hľadiska nákladov Príprava horúcej vody napr. pomocou solárnych kolektorov. Vybavenie domácností veľmi úspornými prístrojmi úspornými svietidlami Využitie techniky na úsporu vody

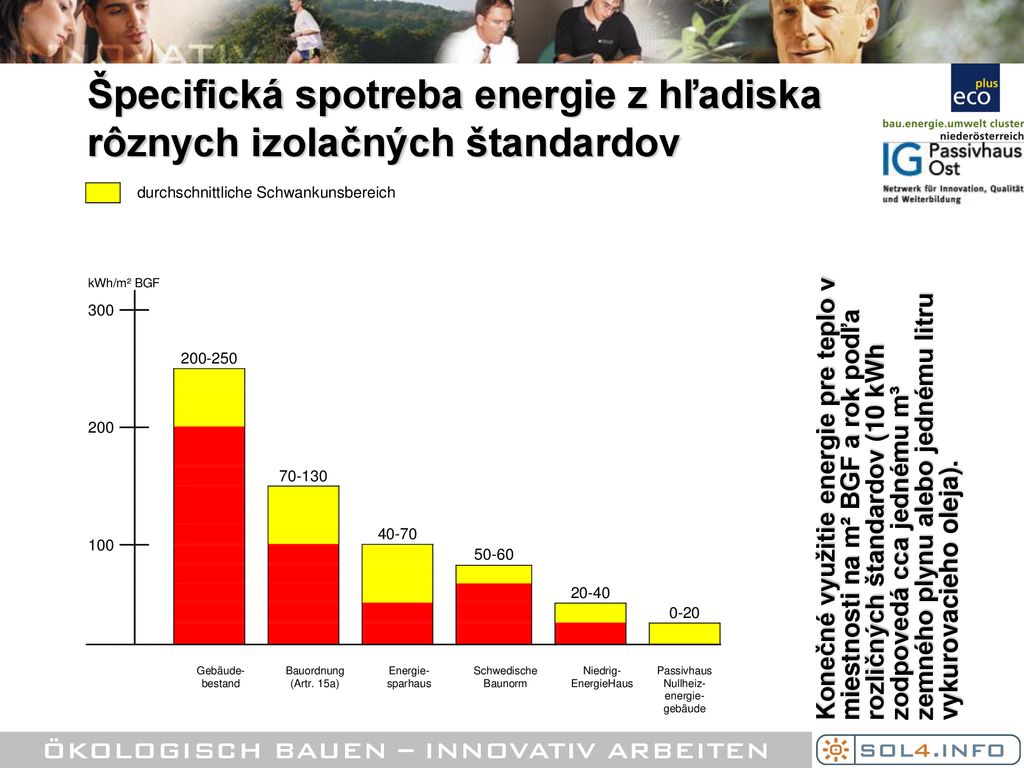

19 Špecifická spotreba energie z hľadiska rôznych izolačných štandardov
Konečné využitie energie pre teplo v miestnosti na m² BGF a rok podľa rozličných štandardov (10 kWh zodpovedá cca jednému m³ zemného plynu alebo jednému litru vykurovacieho oleja).

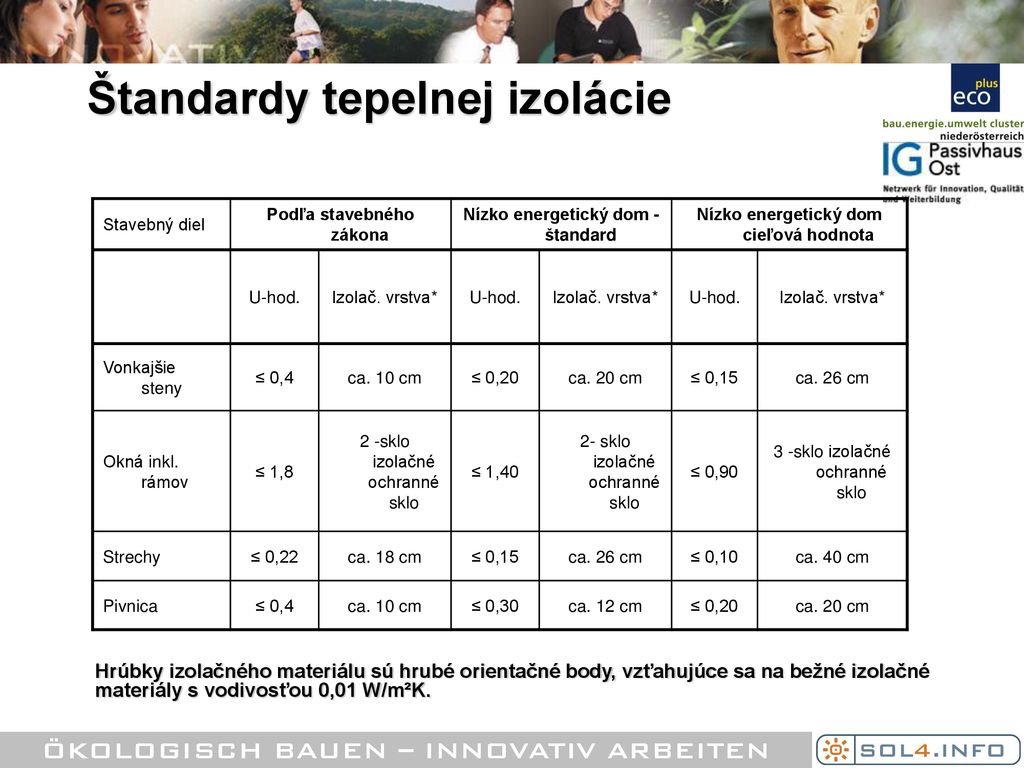

20 Štandardy tepelnej izolácie
Stavebný diel Podľa stavebného zákona Nízko energetický dom - štandard Nízko energetický dom cieľová hodnota U-hod. Izolač. vrstva* Vonkajšie steny ≤ 0,4 ca. 10 cm ≤ 0,20 ca. 20 cm ≤ 0,15 ca. 26 cm Okná inkl. rámov ≤ 1,8 2 -sklo izolačné ochranné sklo ≤ 1,40 2- sklo izolačné ochranné sklo ≤ 0,90 3 -sklo izolačné ochranné sklo Strechy ≤ 0,22 ca. 18 cm ≤ 0,10 ca. 40 cm Pivnica ≤ 0,30 ca. 12 cm Hrúbky izolačného materiálu sú hrubé orientačné body, vzťahujúce sa na bežné izolačné materiály s vodivosťou 0,01 W/m²K.

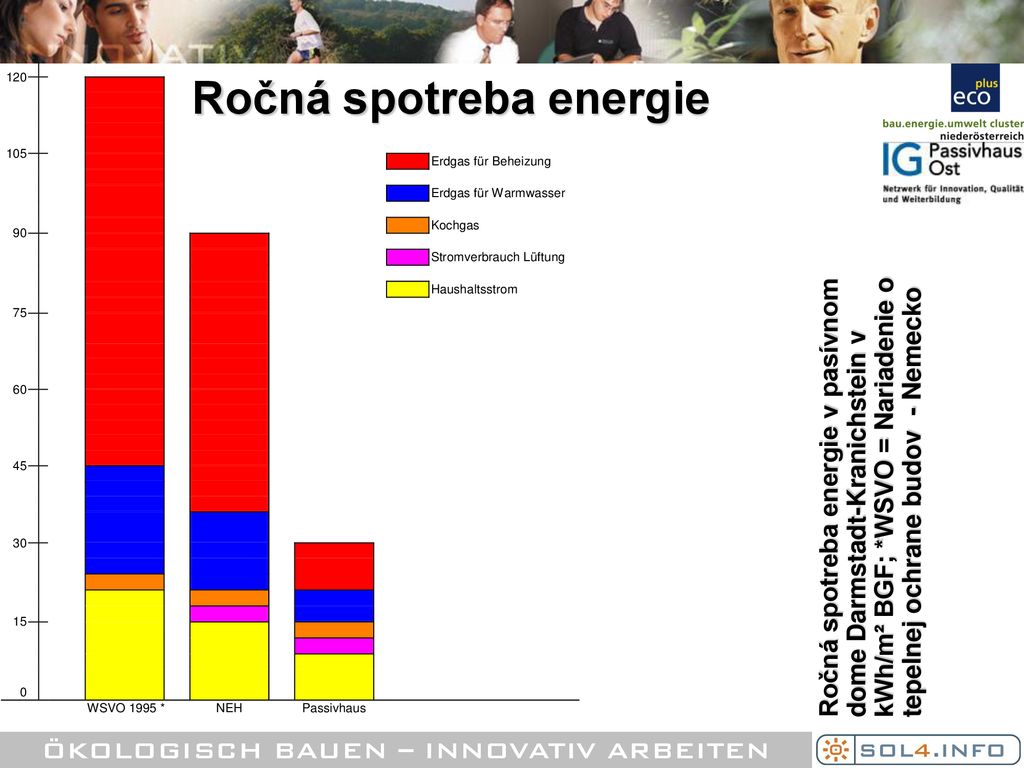

21 Ročná spotreba energie
Ročná spotreba energie v pasívnom dome Darmstadt-Kranichstein v kWh/m² BGF; *WSVO = Nariadenie o tepelnej ochrane budov - Nemecko

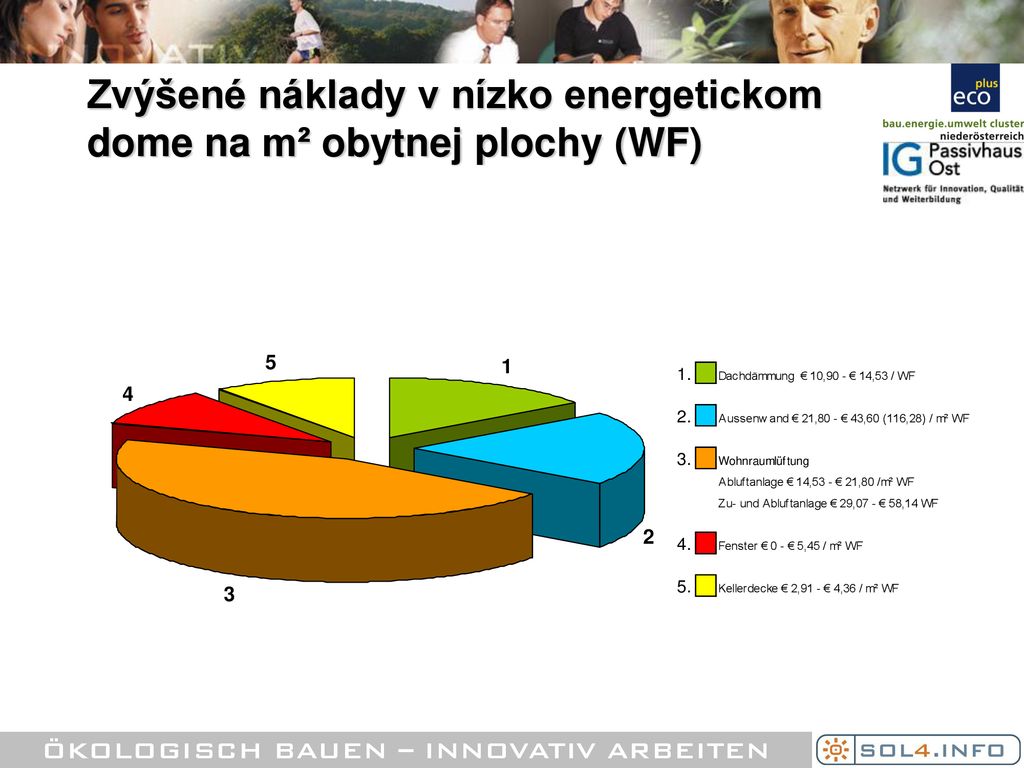

22 Zvýšené náklady v nízko energetickom dome na m² obytnej plochy (WF)

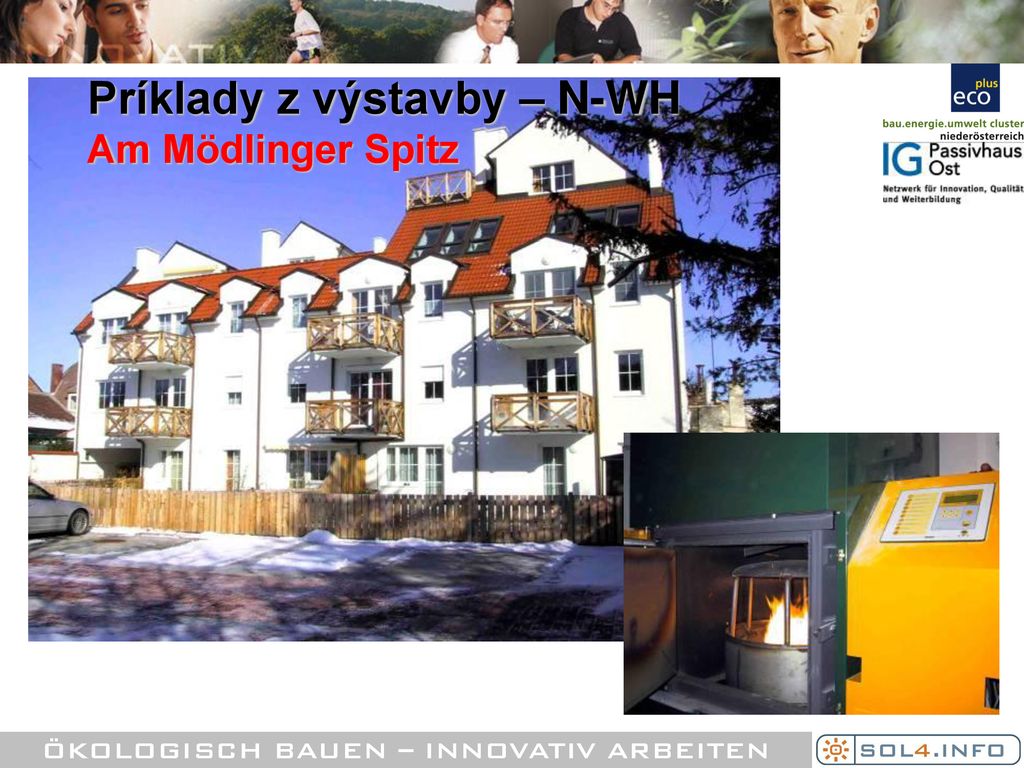

23 Príklady z výstavby – N-WH Am Mödlinger Spitz

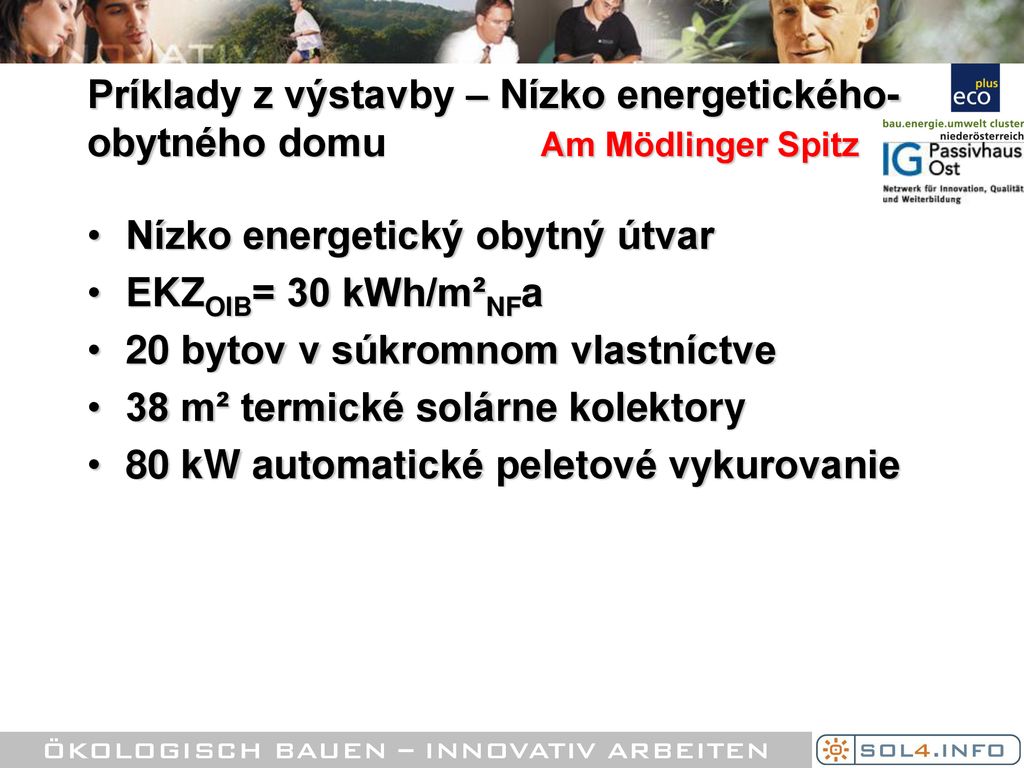

24 Príklady z výstavby – Nízko energetického-obytného domu Am Mödlinger Spitz
Nízko energetický obytný útvar EKZOIB= 30 kWh/m²NFa 20 bytov v súkromnom vlastníctve 38 m² termické solárne kolektory 80 kW automatické peletové vykurovanie

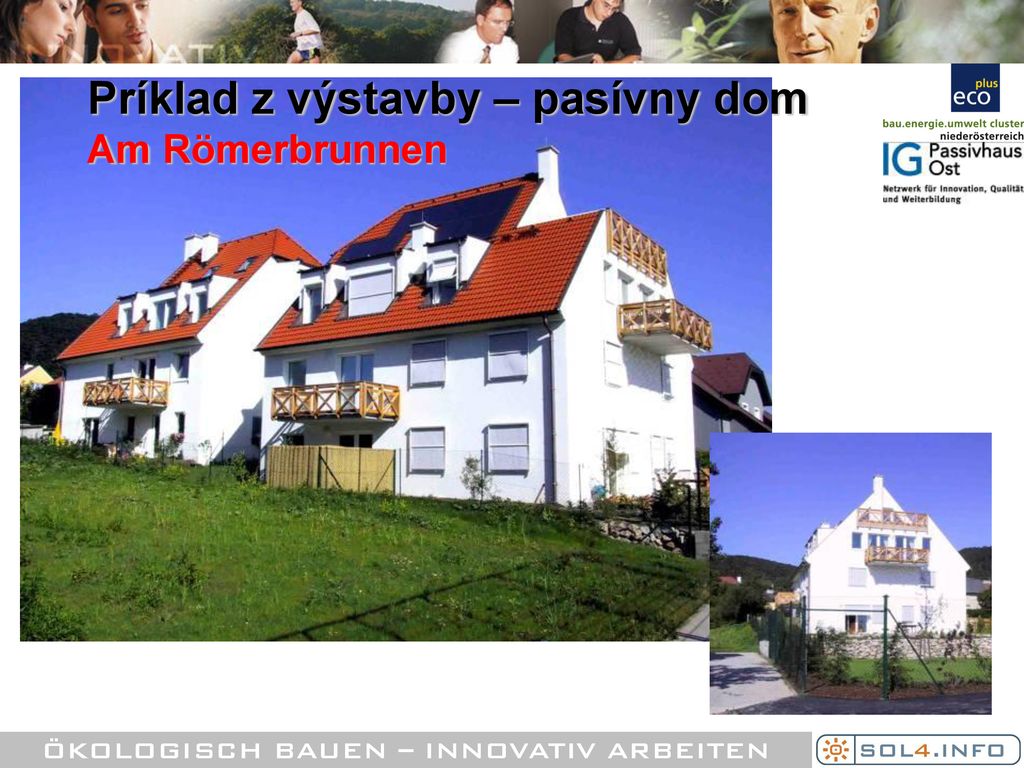

25 Príklad z výstavby – pasívny dom Am Römerbrunnen

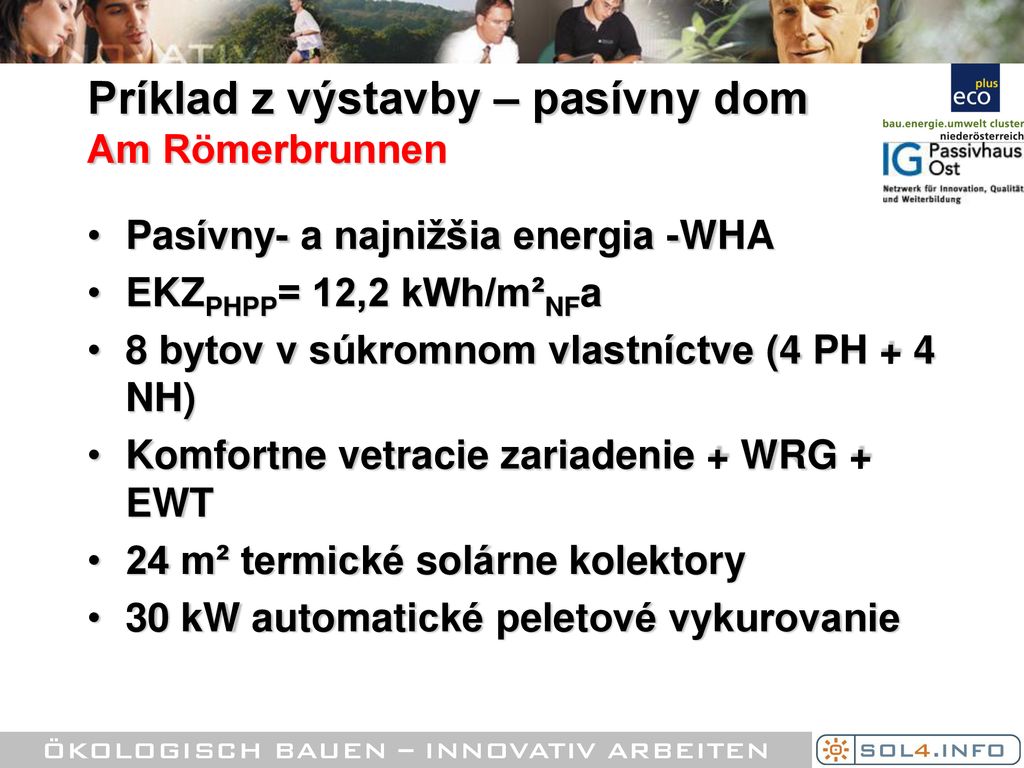

26 Príklad z výstavby – pasívny dom Am Römerbrunnen
Pasívny- a najnižšia energia -WHA EKZPHPP= 12,2 kWh/m²NFa 8 bytov v súkromnom vlastníctve (4 PH + 4 NH) Komfortne vetracie zariadenie + WRG + EWT 24 m² termické solárne kolektory 30 kW automatické peletové vykurovanie

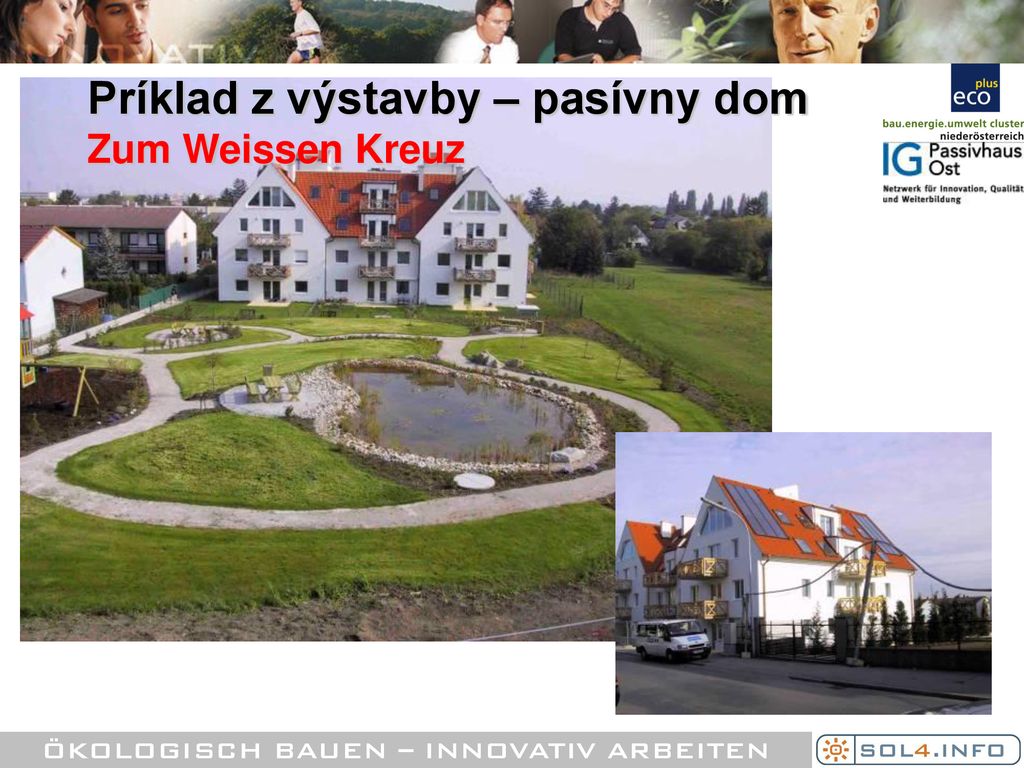

27 Príklad z výstavby – pasívny dom Zum Weissen Kreuz

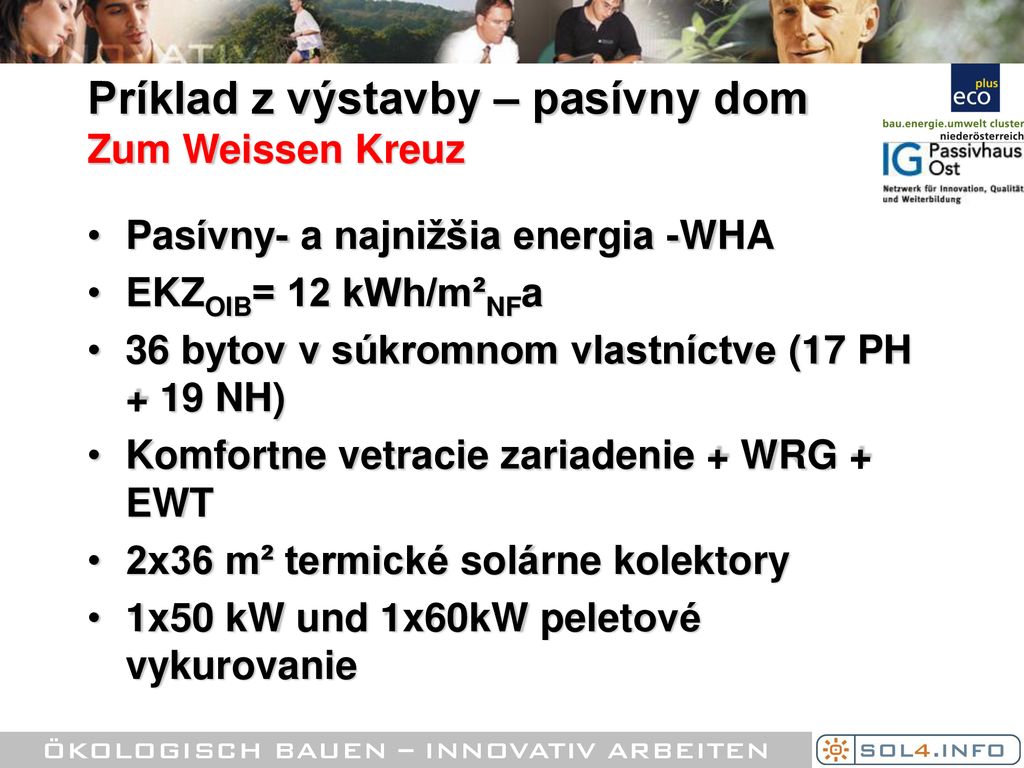

28 Príklad z výstavby – pasívny dom Zum Weissen Kreuz
Pasívny- a najnižšia energia -WHA EKZOIB= 12 kWh/m²NFa 36 bytov v súkromnom vlastníctve (17 PH + 19 NH) Komfortne vetracie zariadenie + WRG + EWT 2x36 m² termické solárne kolektory 1x50 kW und 1x60kW peletové vykurovanie

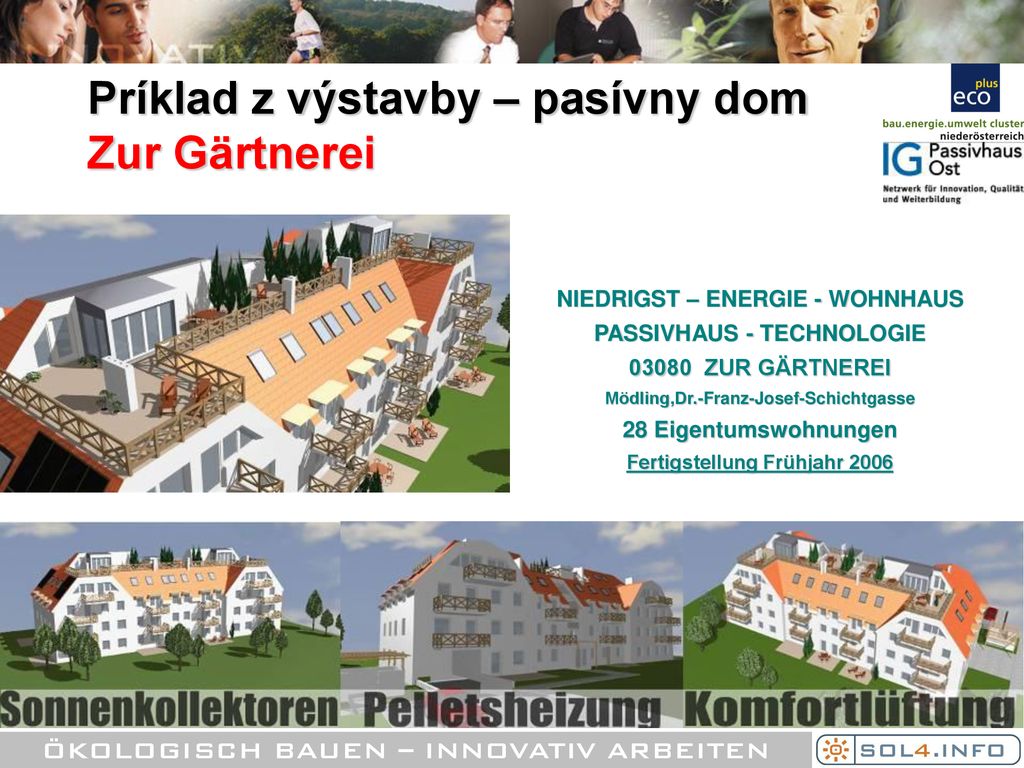

29 Príklad z výstavby – pasívny dom Zur Gärtnerei
NIEDRIGST – ENERGIE - WOHNHAUS PASSIVHAUS - TECHNOLOGIE ZUR GÄRTNEREI Mödling,Dr.-Franz-Josef-Schichtgasse 28 Eigentumswohnungen Fertigstellung Frühjahr 2006

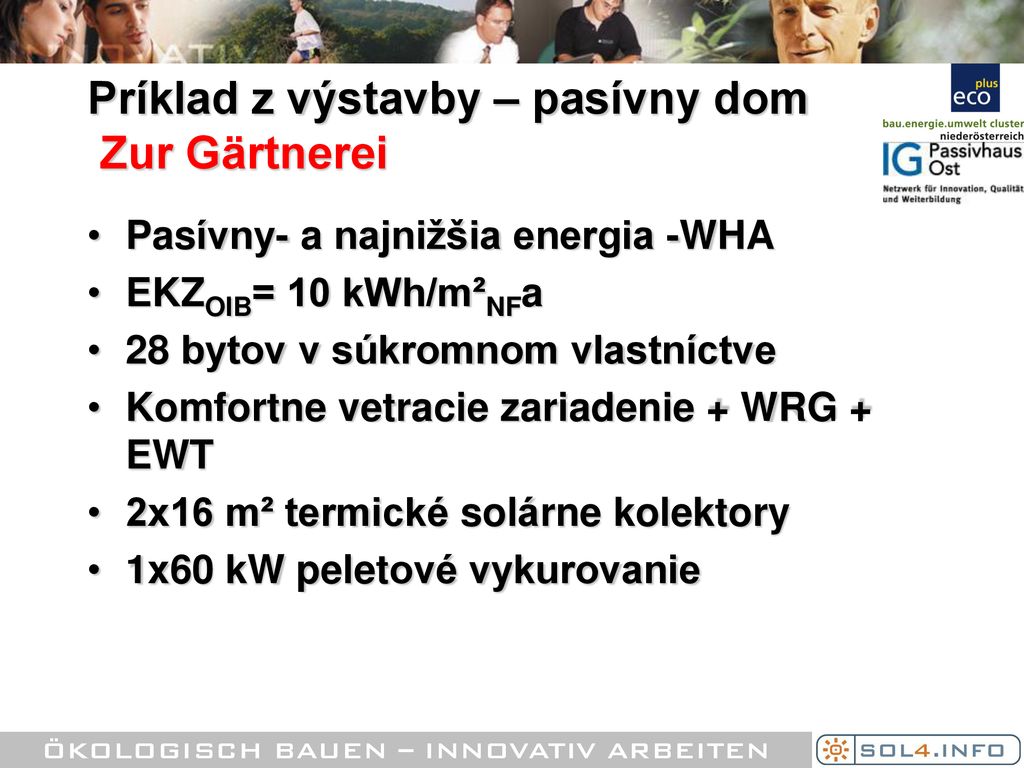

30 Príklad z výstavby – pasívny dom Zur Gärtnerei
Pasívny- a najnižšia energia -WHA EKZOIB= 10 kWh/m²NFa 28 bytov v súkromnom vlastníctve Komfortne vetracie zariadenie + WRG + EWT 2x16 m² termické solárne kolektory 1x60 kW peletové vykurovanie

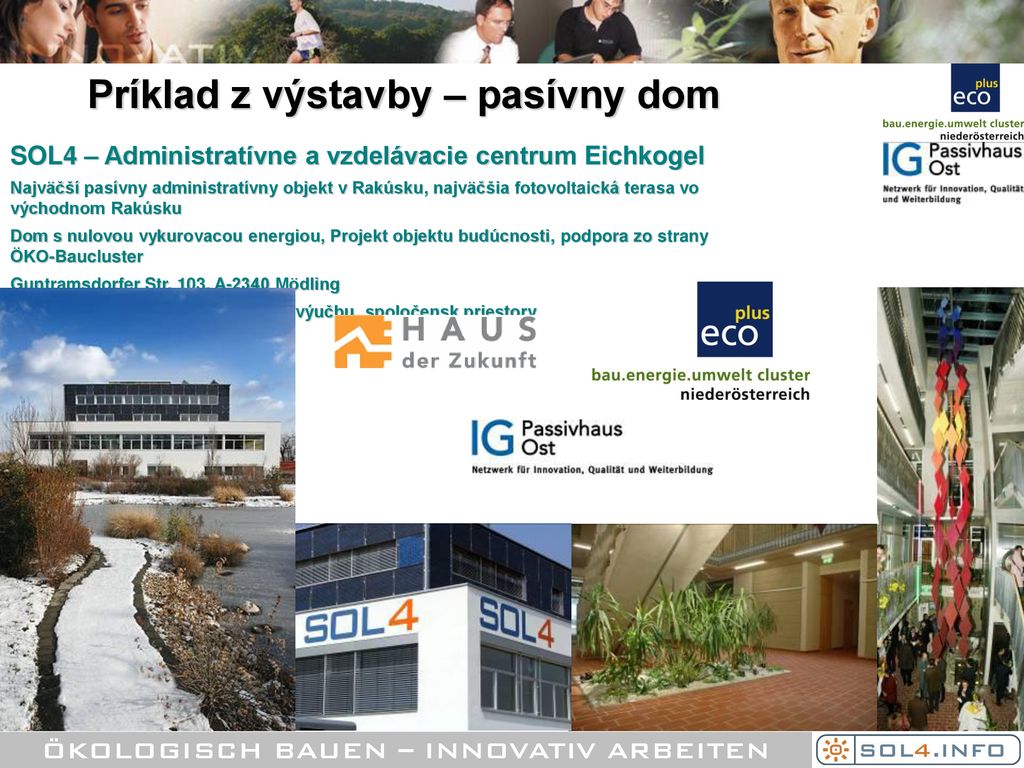

31 Príklad z výstavby – pasívny dom
SOL4 – Administratívne a vzdelávacie centrum Eichkogel Najväčší pasívny administratívny objekt v Rakúsku, najväčšia fotovoltaická terasa vo východnom Rakúsku Dom s nulovou vykurovacou energiou, Projekt objektu budúcnosti, podpora zo strany ÖKO-Baucluster Guntramsdorfer Str. 103, A-2340 Mödling Administratíva, fitnes, priestory na výučbu, spoločensk priestory

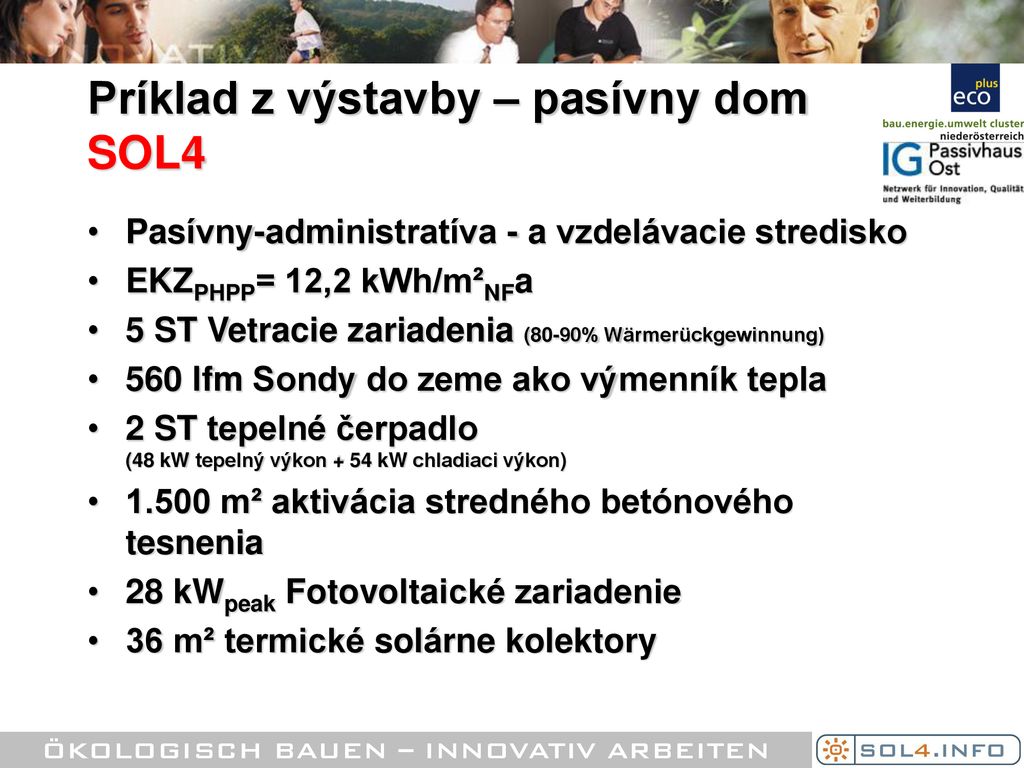

32 Príklad z výstavby – pasívny dom SOL4
Pasívny-administratíva - a vzdelávacie stredisko EKZPHPP= 12,2 kWh/m²NFa 5 ST Vetracie zariadenia (80-90% Wärmerückgewinnung) 560 lfm Sondy do zeme ako výmenník tepla 2 ST tepelné čerpadlo (48 kW tepelný výkon + 54 kW chladiaci výkon) 1.500 m² aktivácia stredného betónového tesnenia 28 kWpeak Fotovoltaické zariadenie 36 m² termické solárne kolektory

33 Investícia do budúcnosti našich detí – Vaša spokojnosť!
Bmstr. Ing. Klaus Kiessler –
