1 Der einfache Weg zu entwässertem Schlamm
Erfahrungen mit einer Schneckenpresse Ludwig Burghardt, Stadt Bad Tölz

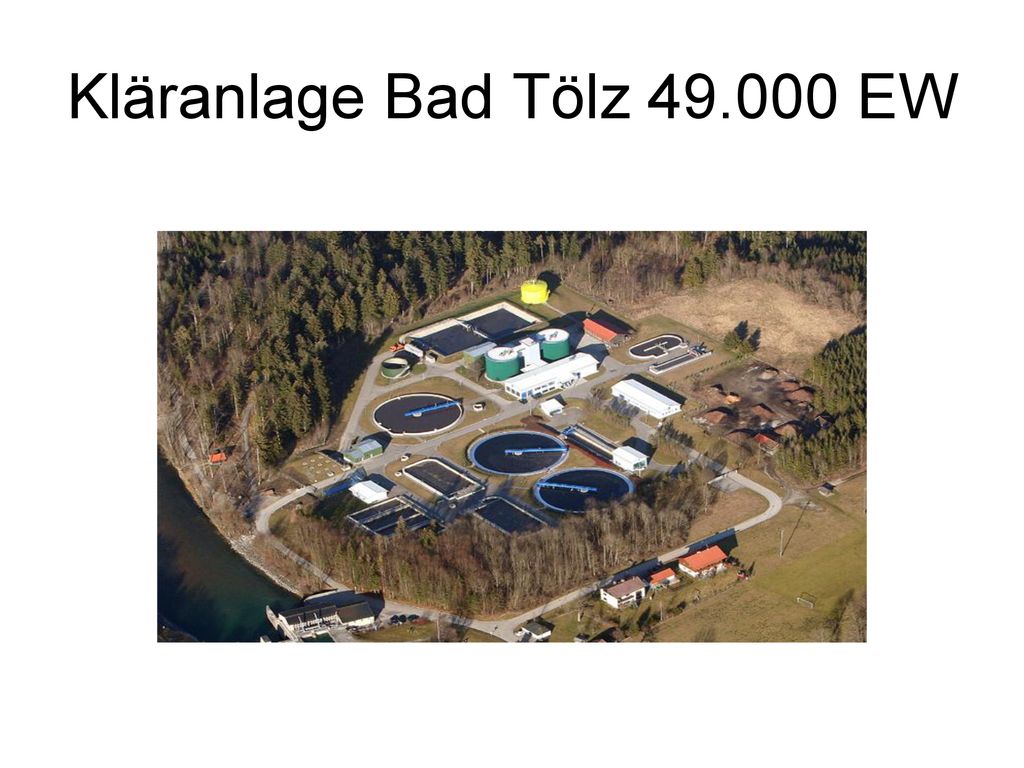

2 Kläranlage Bad Tölz EW -klassische Belebungsanlage mit Sandfilter, UV-Betrahlung, Schlammentwässerung und zukünftig mit solarer Klärschlammtrocknung

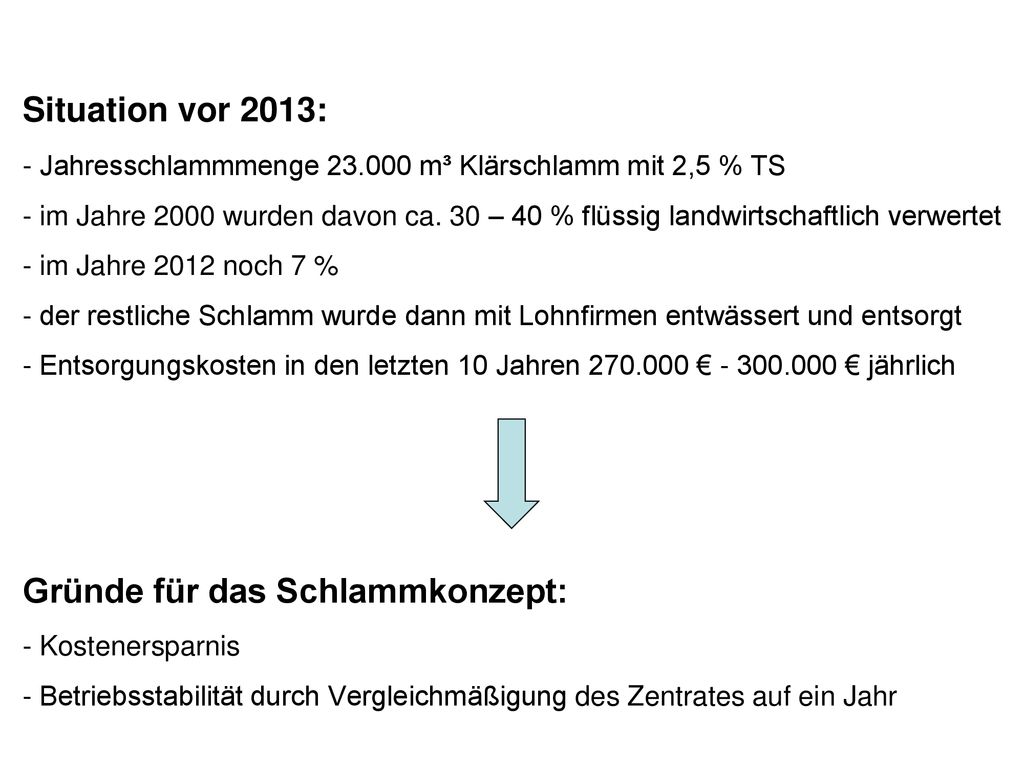

3 Situation vor 2013: - Jahresschlammmenge 23
Situation vor 2013: - Jahresschlammmenge m³ Klärschlamm mit 2,5 % TS - im Jahre 2000 wurden davon ca. 30 – 40 % flüssig landwirtschaftlich verwertet - im Jahre 2012 noch 7 % - der restliche Schlamm wurde dann mit Lohnfirmen entwässert und entsorgt - Entsorgungskosten in den letzten 10 Jahren € € jährlich Gründe für das Schlammkonzept: - Kostenersparnis - Betriebsstabilität durch Vergleichmäßigung des Zentrates auf ein Jahr Kosten bezogen auf 100 % TS 490 €/t TS – 520 €/t TS Erste Studie 2008 Planungsbeginn 2012

4 Ergebnisse Entwässerungsversuche

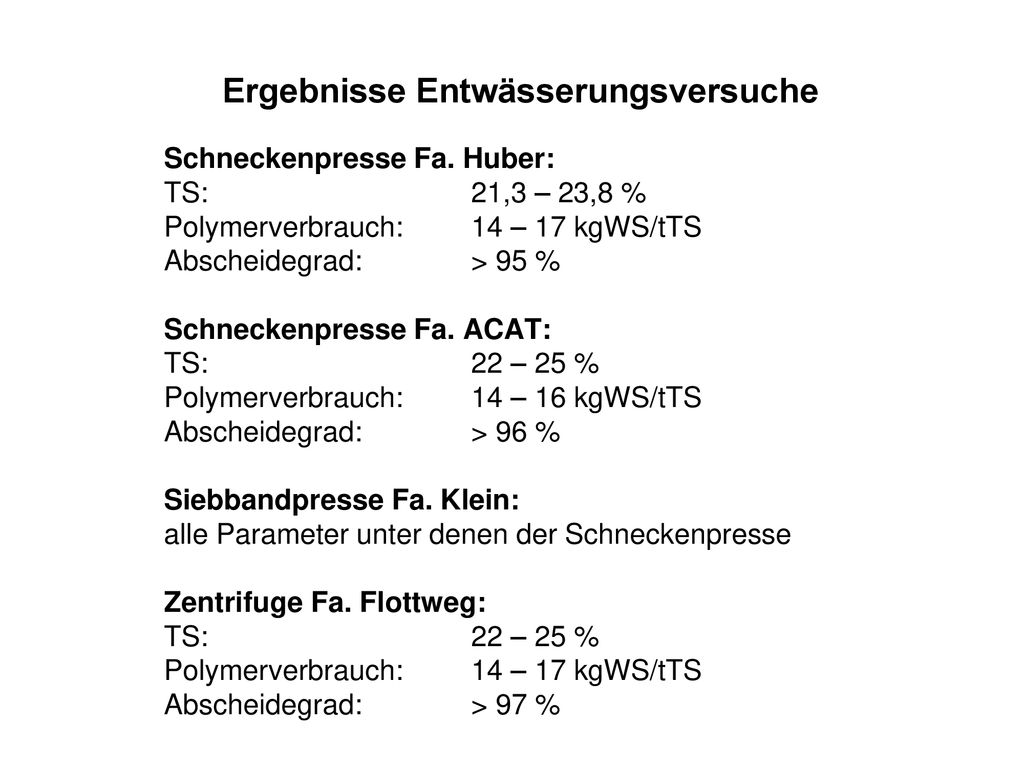

Schneckenpresse Fa. Huber: TS: 21,3 – 23,8 % Polymerverbrauch: 14 – 17 kgWS/tTS Abscheidegrad: > 95 % Schneckenpresse Fa. ACAT: TS: 22 – 25 % Polymerverbrauch: 14 – 16 kgWS/tTS Abscheidegrad: > 96 % Siebbandpresse Fa. Klein: alle Parameter unter denen der Schneckenpresse Zentrifuge Fa. Flottweg: Abscheidegrad: > 97 % -Entwässerungsversuche zwischen Mai 2012 und Oktober 2012 -Entscheidung fiel auf eine Schneckenpresse, trotz des schlechteren Abscheidegrades

5 Schneckenpresse geringe Anschlussleistung unkomplizierte Betriebsweise einfache Technik wenig störanfällig Wartungsarbeiten mit eigenem Personal Ausschreibung Frühjahr 2013 Zuschlag bekam ein Anlagenbauer mit Schneckenpresse von Fa. Huber Baubeginn Juni 2013

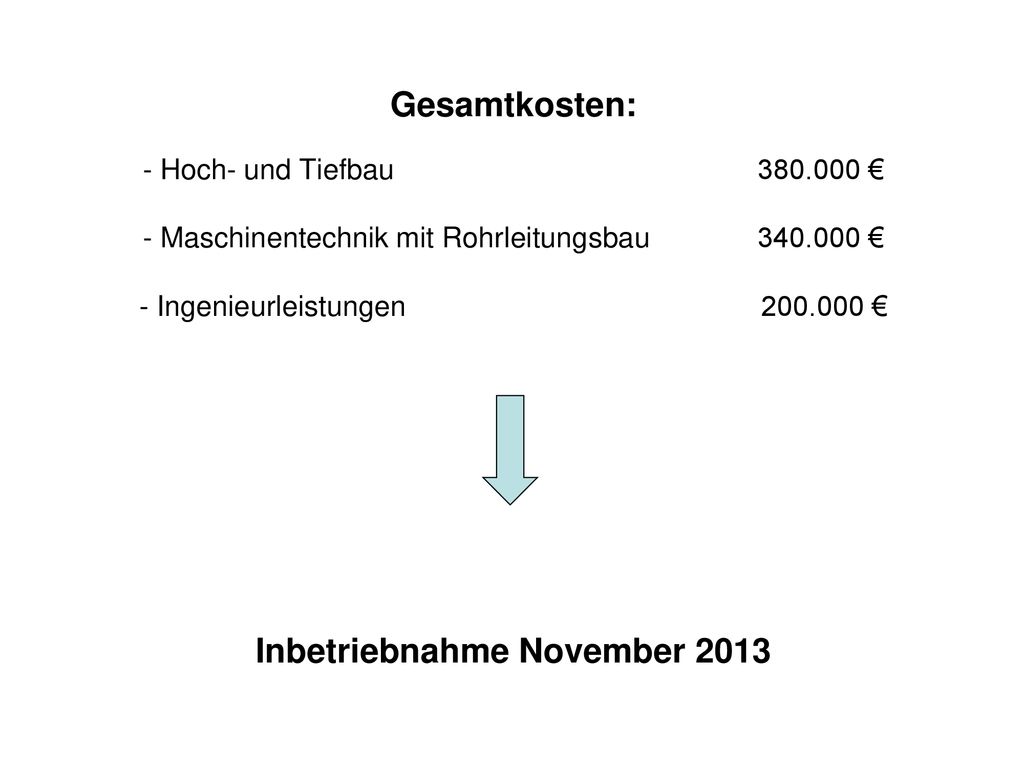

6 Gesamtkosten: - Hoch- und Tiefbau. 380
Gesamtkosten: - Hoch- und Tiefbau € - Maschinentechnik mit Rohrleitungsbau € Ingenieurleistungen € Inbetriebnahme November 2013 Es wurde ein bestehendes Gebäude zum Maschinenhaus umgebaut Zwei Zwischendecken und eine Trennwand für den Schlammbunker Ein bestehender Trübwasserbehälter wurde zum Vorlagebehälter SEW für 210 m³ aufgestockt Nettokosten der Schneckenpresse €

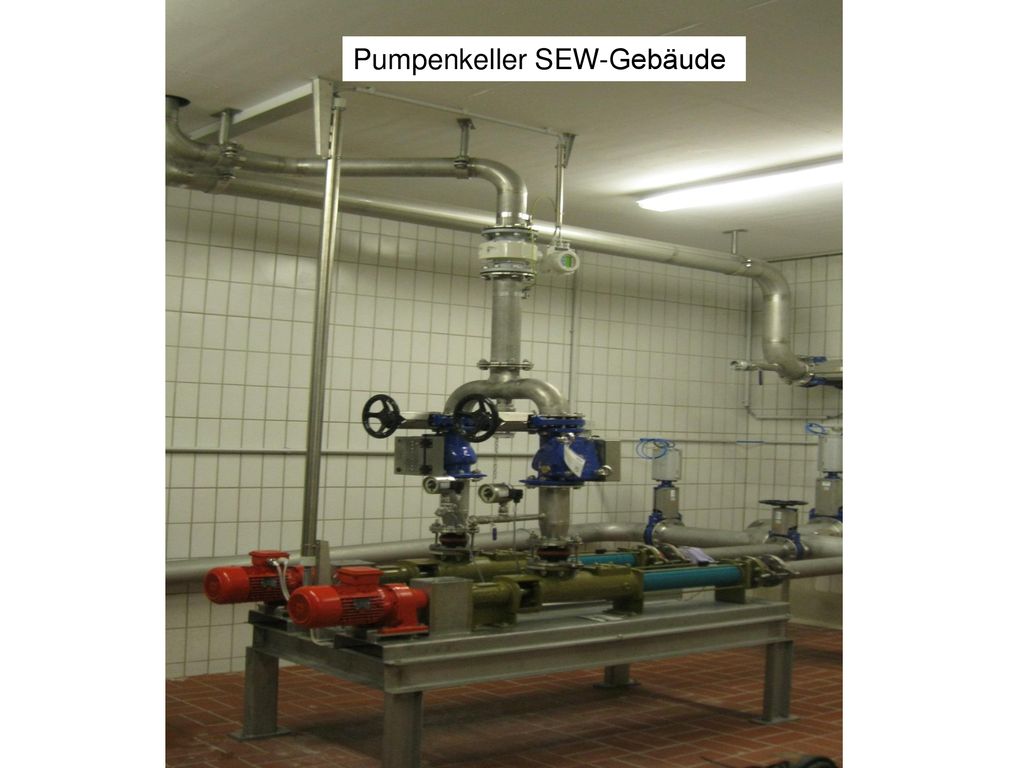

7 Pumpenkeller SEW-Gebäude

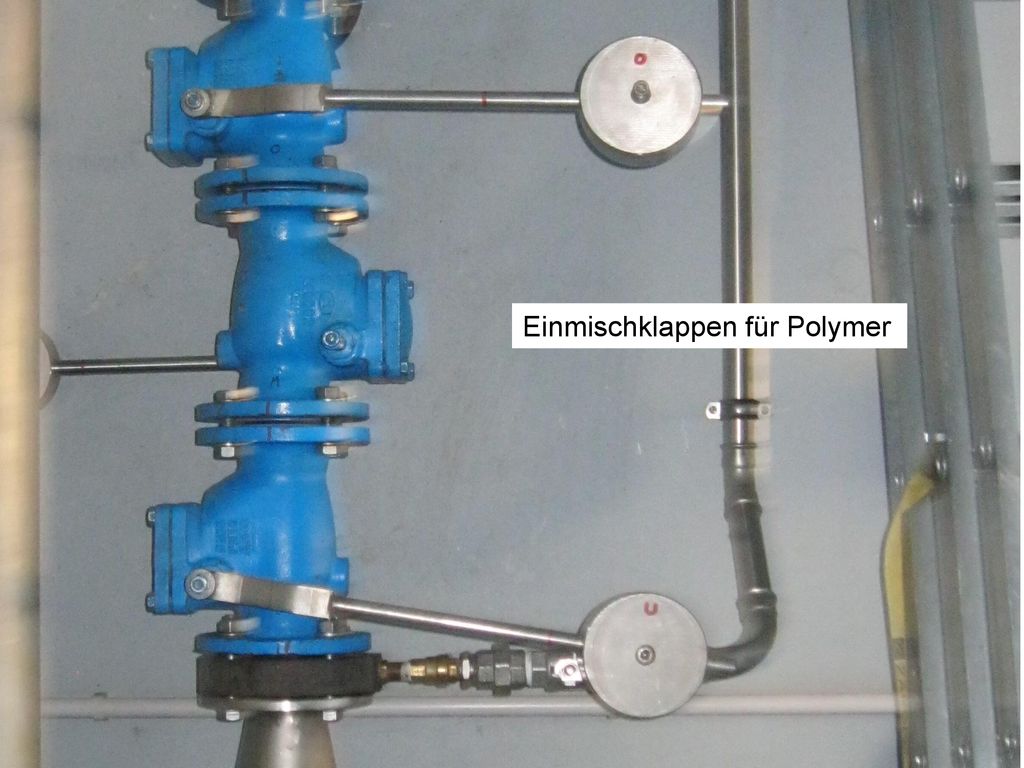

8 Einmischklappen für Polymer

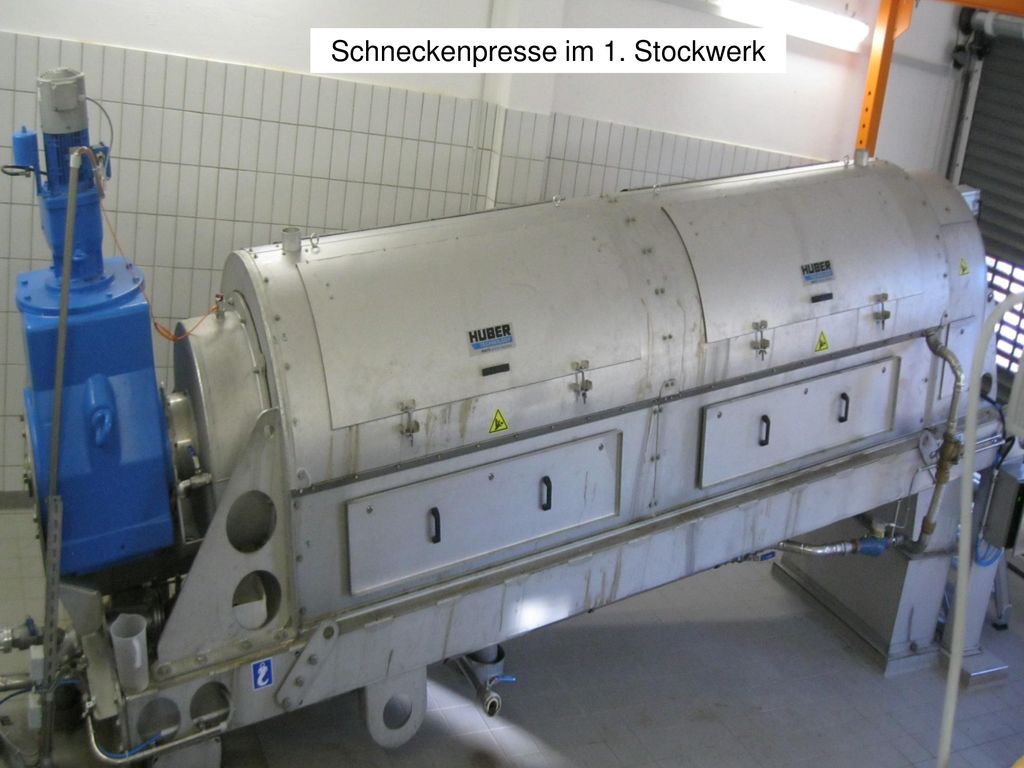

9 Schneckenpresse im 1. Stockwerk

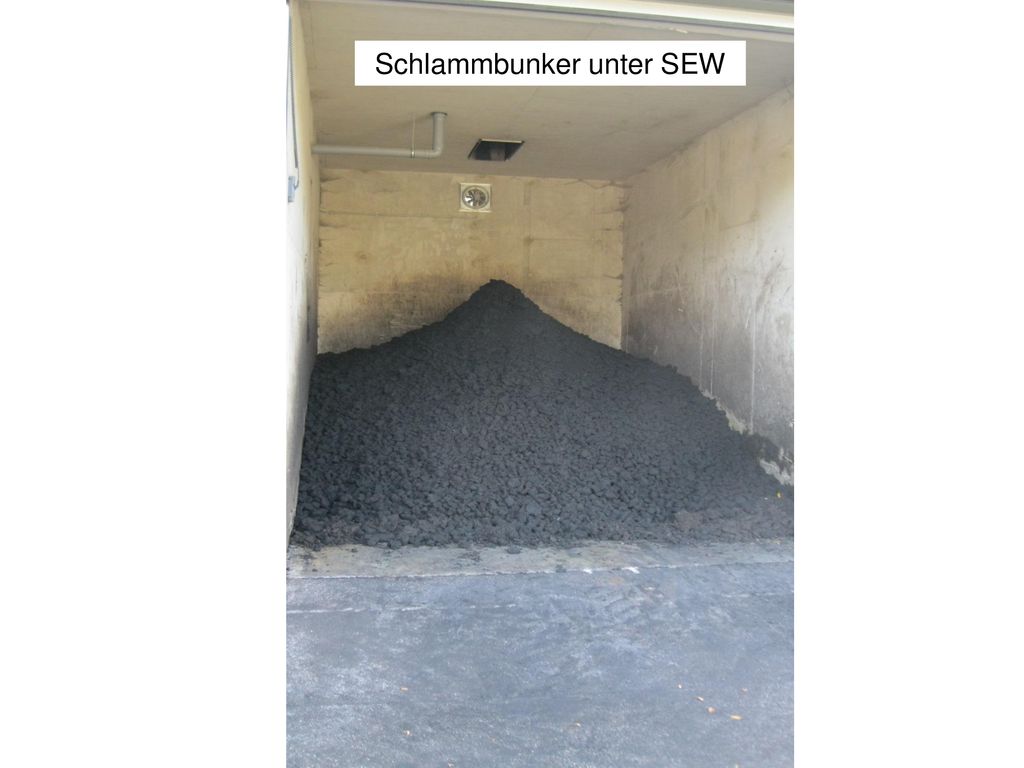

10 Schlammbunker unter SEW
- Entleerung Schlammbunker 2 x pro Woche

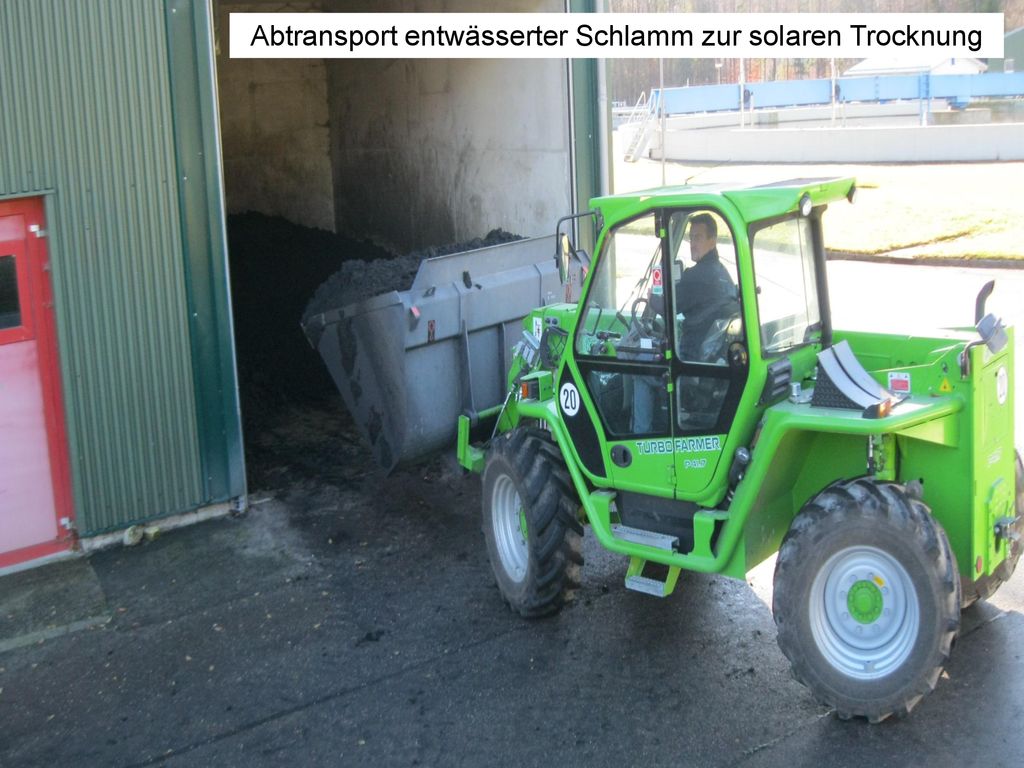

11 Abtransport entwässerter Schlamm zur solaren Trocknung

12 RoS 3Q 800 Funktionsprinzip

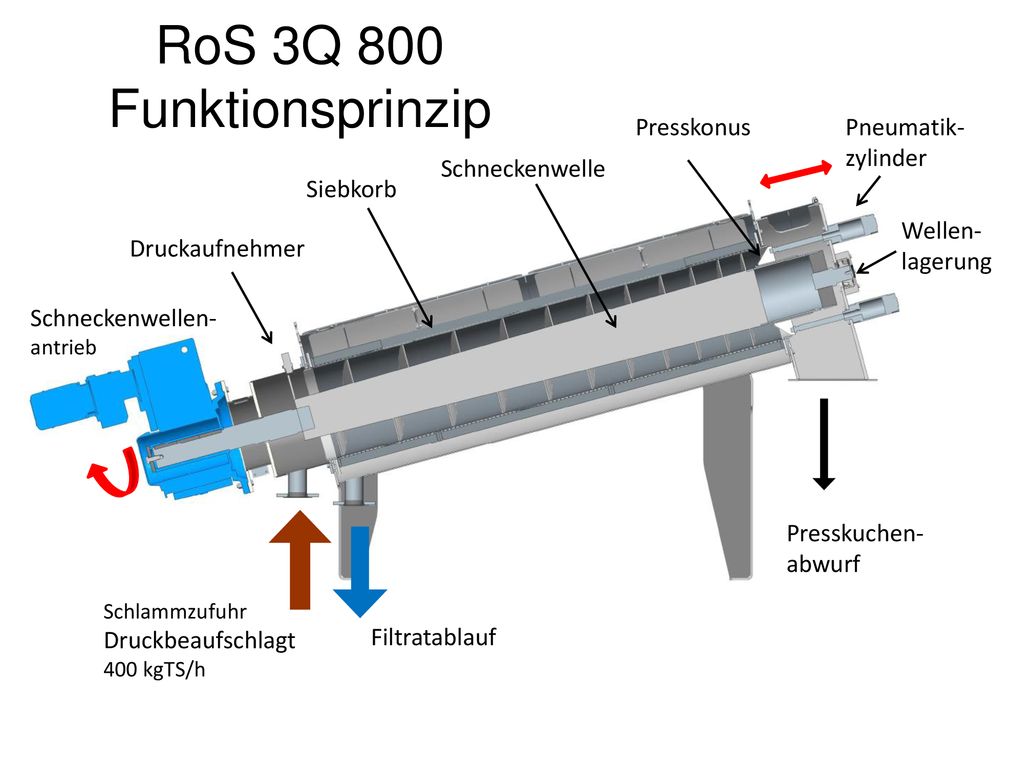

Schlammzufuhr Druckbeaufschlagt 400 kgTS/h Filtratablauf Presskuchen- abwurf Schneckenwellen- antrieb Druckaufnehmer Siebkorb Schneckenwelle Presskonus Pneumatik- zylinder Wellen- lagerung -6 – 15 m³/h Pumpenleistung

13 RoS 3Q 800 Schneckenwelle mit konischem Zentrumsrohr
3 Siebzonen mit unterschiedlichen Spaltweiten kontinuierliche Reinigung der Siebinnenfläche durch Abstreiflippen auf der Schneckenwelle druckbeaufschlagte Schlammzuführung (0 – 500 mbar) Druckanzeige / Druckregelung

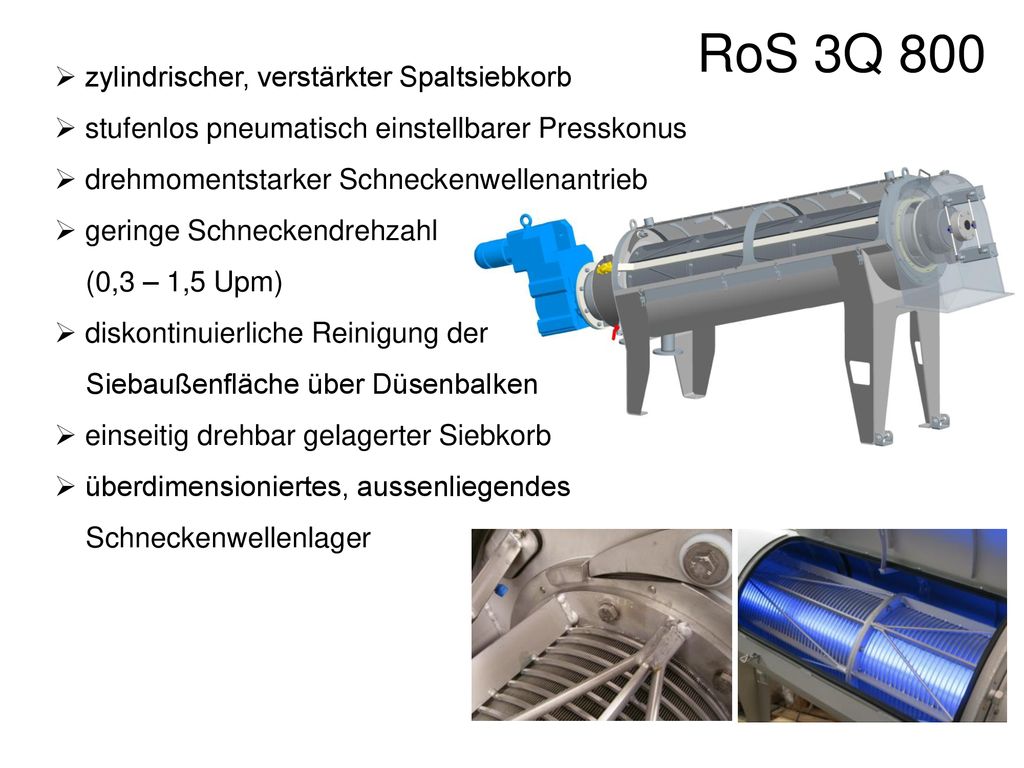

14 RoS 3Q 800 zylindrischer, verstärkter Spaltsiebkorb
stufenlos pneumatisch einstellbarer Presskonus drehmomentstarker Schneckenwellenantrieb geringe Schneckendrehzahl (0,3 – 1,5 Upm) diskontinuierliche Reinigung der Siebaußenfläche über Düsenbalken einseitig drehbar gelagerter Siebkorb überdimensioniertes, aussenliegendes Schneckenwellenlager

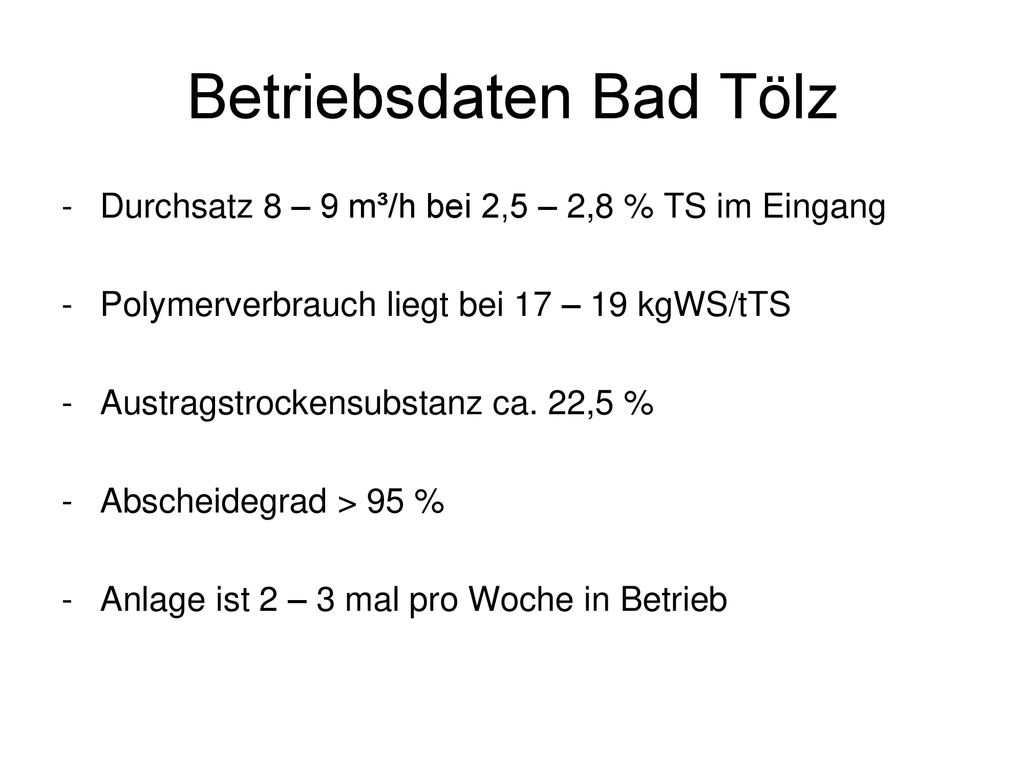

15 Betriebsdaten Bad Tölz
Durchsatz 8 – 9 m³/h bei 2,5 – 2,8 % TS im Eingang Polymerverbrauch liegt bei 17 – 19 kgWS/tTS Austragstrockensubstanz ca. 22,5 % Abscheidegrad > 95 % Anlage ist 2 – 3 mal pro Woche in Betrieb - Trotz des schlechteren Abscheidegrades keine negativen Auswirkungen auf den Betrieb

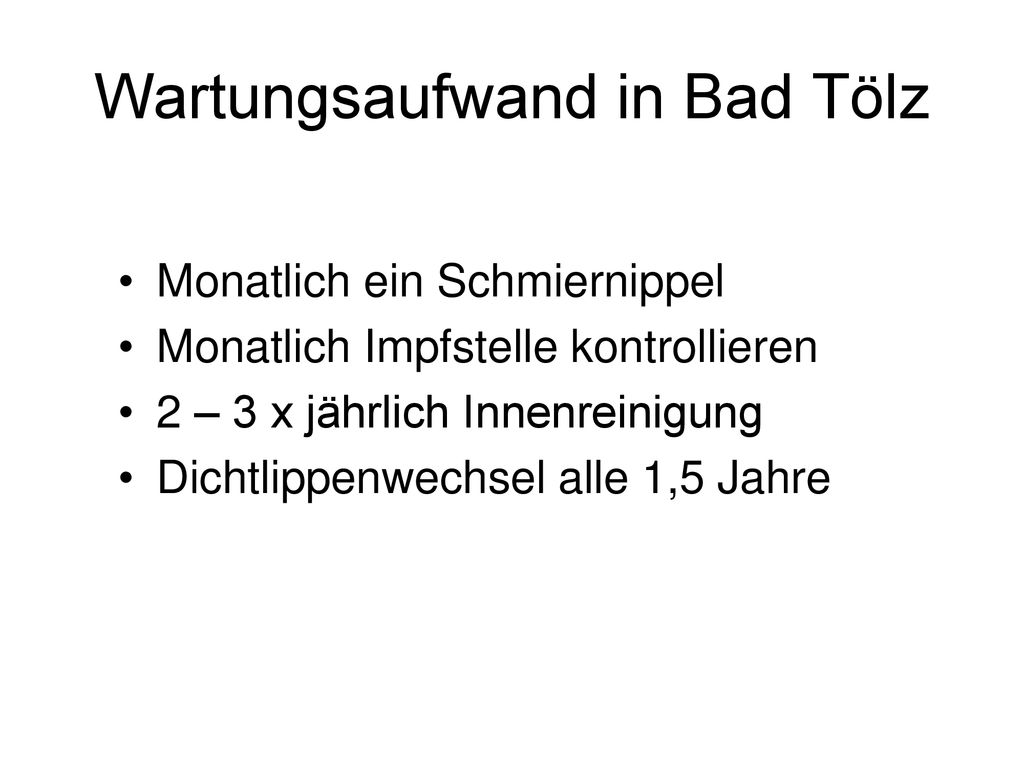

16 Wartungsaufwand in Bad Tölz
Monatlich ein Schmiernippel Monatlich Impfstelle kontrollieren 2 – 3 x jährlich Innenreinigung Dichtlippenwechsel alle 1,5 Jahre Dichtlippenwechsel wird von Fa Huber mit dem Kläranlagenpersonal durchgeführt und ist bei diesem Modell noch ein größerer Aufwand Bei Neuem Modell mit geteiltem Siebkorb ist dieser Wechsel wesentlich einfacher durchzuführen

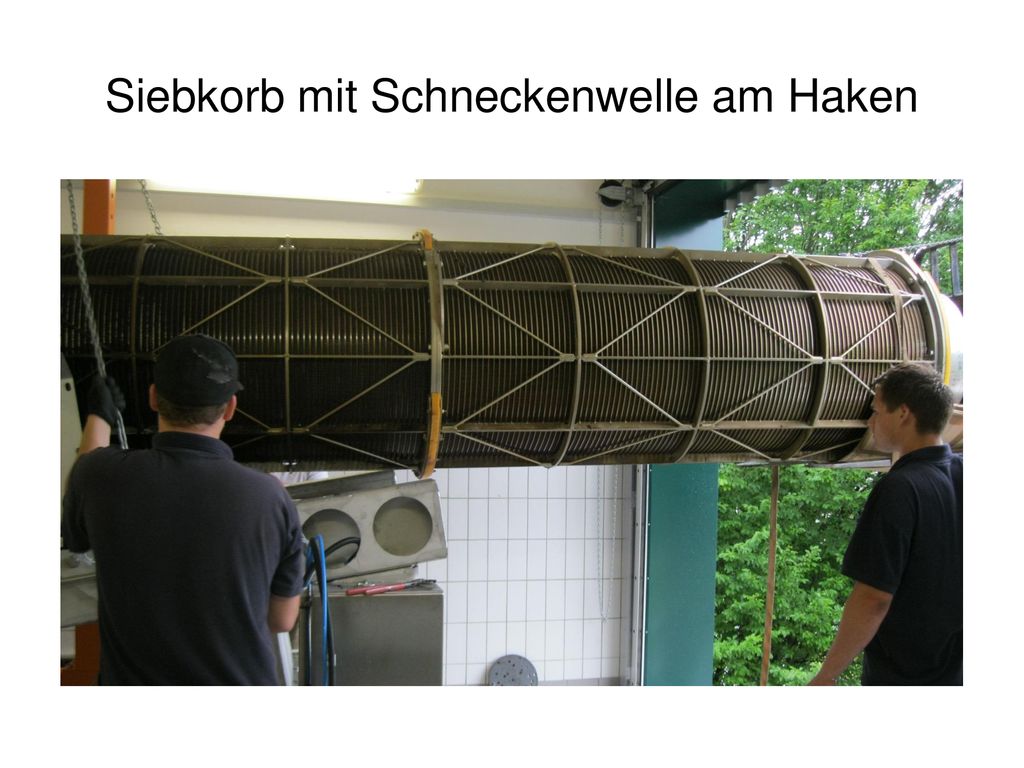

17 Siebkorb mit Schneckenwelle am Haken

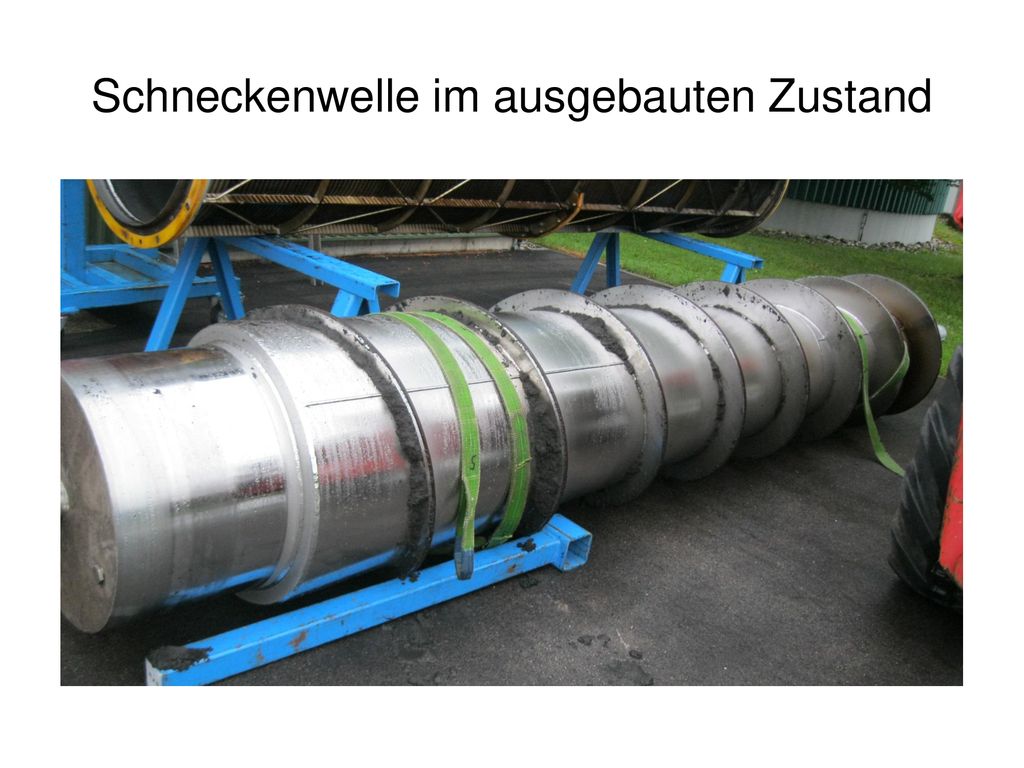

18 Schneckenwelle im ausgebauten Zustand

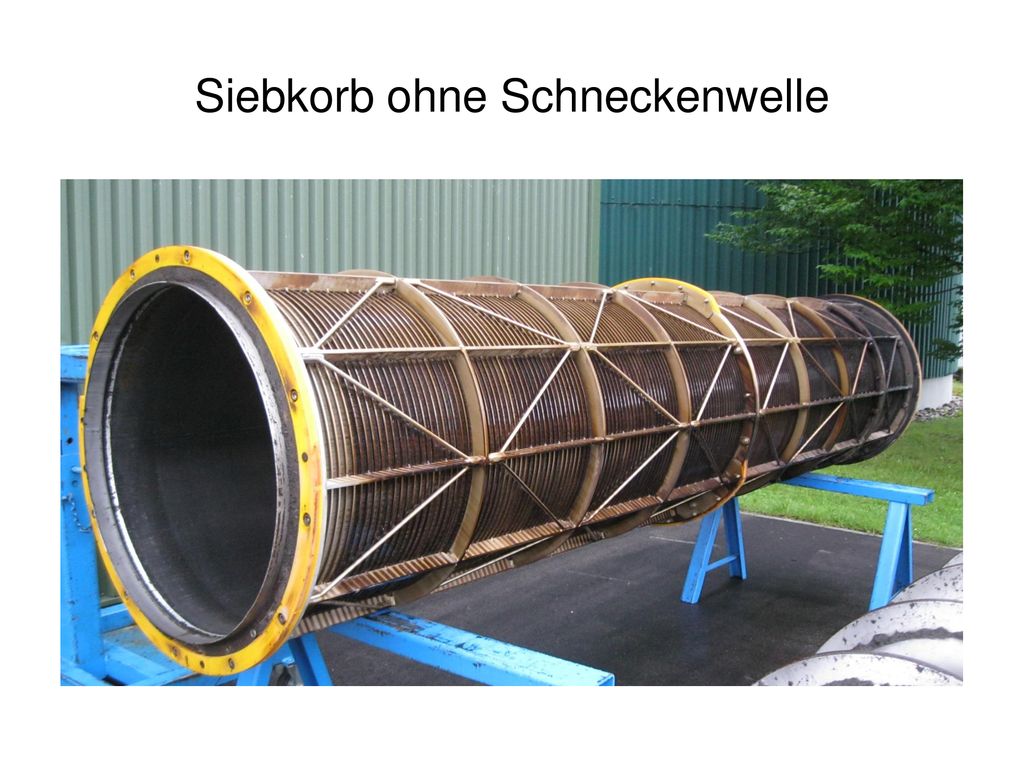

19 Siebkorb ohne Schneckenwelle

20 Dichtlippenwechsel

21 Siebkorb mit Schnecke muss wieder nach oben
