Schadensbilderkatalog CP1H/CP3

Präsentation zum Thema: "Schadensbilderkatalog CP1H/CP3"—  Präsentation transkript:

1 Schadensbilderkatalog CP1H/CP3
Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

2 Prüfablauf Schadensbilderkatalog CP1H/CP3 Automotive Aftermarket
AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

3 Prüfablauf Schadensbilderkatalog CP1H/CP3 Automotive Aftermarket
AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

4 Fahrzeuginformation Schadensbilderkatalog CP1H/CP3
Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

5 Erzeugnisinformation
Schadensbilderkatalog CP1H/CP3 Erzeugnisinformation Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

6 Sichtprüfung Schadensbilderkatalog CP1H/CP3 Automotive Aftermarket
AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

7 Sichtprüfung Schadensbilderkatalog CP1H/CP3 Automotive Aftermarket
AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

8 Prüfstandsprüfung Schadensbilderkatalog CP1H/CP3
Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

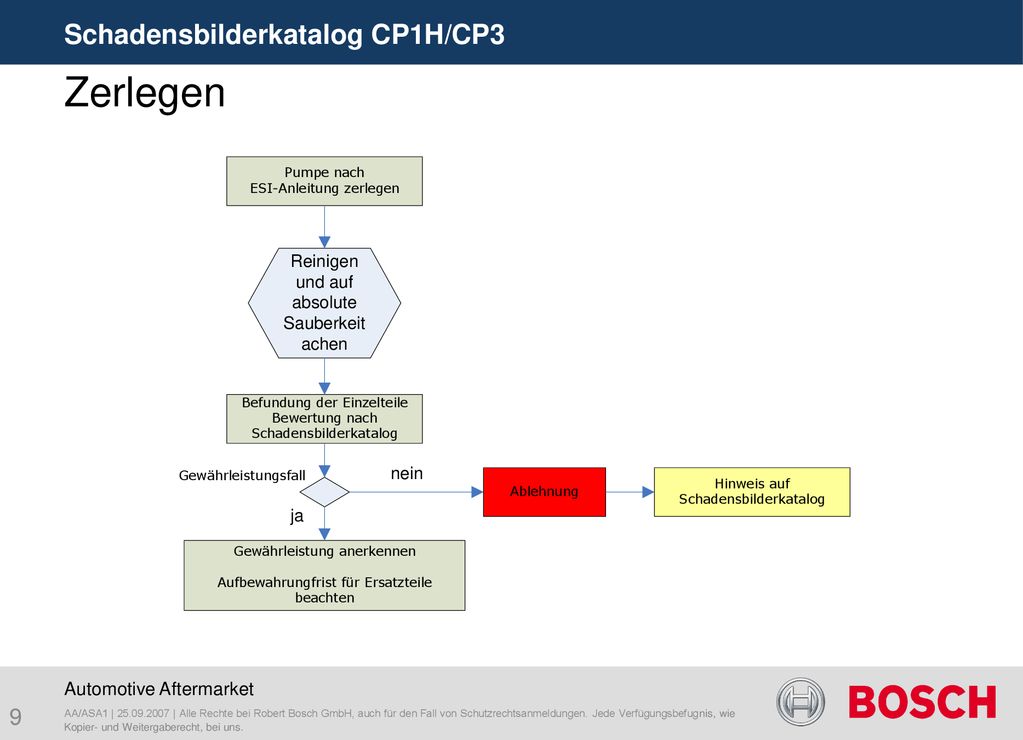

9 Zerlegen Schadensbilderkatalog CP1H/CP3 Automotive Aftermarket
AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

10 Common Rail Pumpe allgemein
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe allgemein Beanstandung Pumpe undicht Fehlerbild Leckage am Wellendichtring Pumpeninnenraumdruck unzulässig hoch* Mögliche Ursache Partikel in Kaskadenüberströmventil Verstopfte Rücklaufleitung Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. * Feststellungskriterien eines unzulässig hohen Pumpen- innenraumdruckes an zerlegter Hochdruckpumpe entsprechend der folgenden zwei Folien: Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

11 Common Rail Pumpe allgemein
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe allgemein Feststellung eines unzulässig hohen Pumpen- Innenraumdruckes an demontierter Hochdruckpumpe durch: 1. Anlaufspuren an Gehäuseflansch infolge axial gewanderte Exzenterwelle (siehe roter Pfeil) Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

12 Common Rail Pumpe allgemein
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe allgemein Feststellung eines unzulässig hohen Pumpen- Innenraumdruckes an demontierter Hochdruckpumpe durch: 2. Anlaufspuren an Exzenterwelle (siehe roter Pfeil) Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

13 Common Rail Pumpe allgemein
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe allgemein Beanstandung Pumpe undicht Fehlerbild Leckage am Wellendichtring Kein unzulässig hoher Pumpeninnen-raumdruck feststellbar bzw. keine Anlaufspuren an Pumpenflansch und Exzenterwelle vorhanden Mögliche Ursache Material- oder Montagefehler des Wellendichtringes Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

14 Common Rail Pumpe CP3 Schadensbilderkatalog CP1H/CP3 Beanstandung
Motor startet nicht Leistungsmangel Fehlerbild Partikel im Kaskadenüberströmventil Mögliche Ursache Schmutzeintrag durch unsachgemäße Montage von Kraftstoffleitungen oder -Filter bzw. durch ungenügende Kraftstoff-Filtrierung Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

15 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Motor startet nicht Leistungsmangel Fehlerbild Partikel im Kaskadenüberströmventil Mögliche Ursache Schmutzeintrag durch unsachgemäße Montage von Kraftstoffleitung oder -Filter bzw. durch ungenügende Kraftstoff-Filtrierung Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

16 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Startproblem Fehlerbild Ventilsitz am Saugventil assymetrisch verschlissen (siehe Verschleißmarke x*  x** ) Mögliche Ursache Montagefehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. x* x** Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

17 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Schlechte Leistung Fehlerbild Beschädigter Dichtring an der Zumesseinheit Mögliche Ursache Falsche Montage des O-Ringes Falsche Montage der Zumesseinheit Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

18 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Schlechte Leistung Fehlerbild Beschädigter Dichtring an der Zumesseinheit Mögliche Ursache Falsche Montage des O-Ringes Falsche Montage der Zumesseinheit Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

19 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Motor startet nicht Fehlerbild Gebrochen Antriebswelle der Kraftstoff-Förderpumpe an Hochdruckpumpe Mögliche Ursache Schmutzeintrag durch unsachgemäße Montage von Kraftstoffleitungen oder Kraftstofffilter Ungenügende Kraftstoff-Filtrierung Rostunterwanderung zwischen Pumpen- Gehäuse und Zahnradpumpe Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

20 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Motor startet nicht Fehlerbild Gebrochene Kupplung der Kraftstoff-Förderpumpe Mögliche Ursache Schmutzeintrag durch unsachgemäße Montage von Kraftstoffleitungen oder Kraftstofffilter Ungenügende Kraftstoff-Filtrierung Rostunterwanderung zwischen Pumpen- Gehäuse und Zahnradpumpe Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

21 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Leistungsmangel (kein Druckaufbau) Fehlerbild Riss an Rückschlagventil-Sitz Mögliche Ursache Fertigungsfehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

22 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Pumpe undicht Fehlerbild Leckage am Hochdruckanschluss Leckage am Rückströmventil Dichtfläche beschädigt/verkratzt Mögliche Ursache Herstellungsfehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

23 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Pumpe undicht Fehlerbild Haarriss im Pumpengehäuse Mögliche Ursache Herstellungsfehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

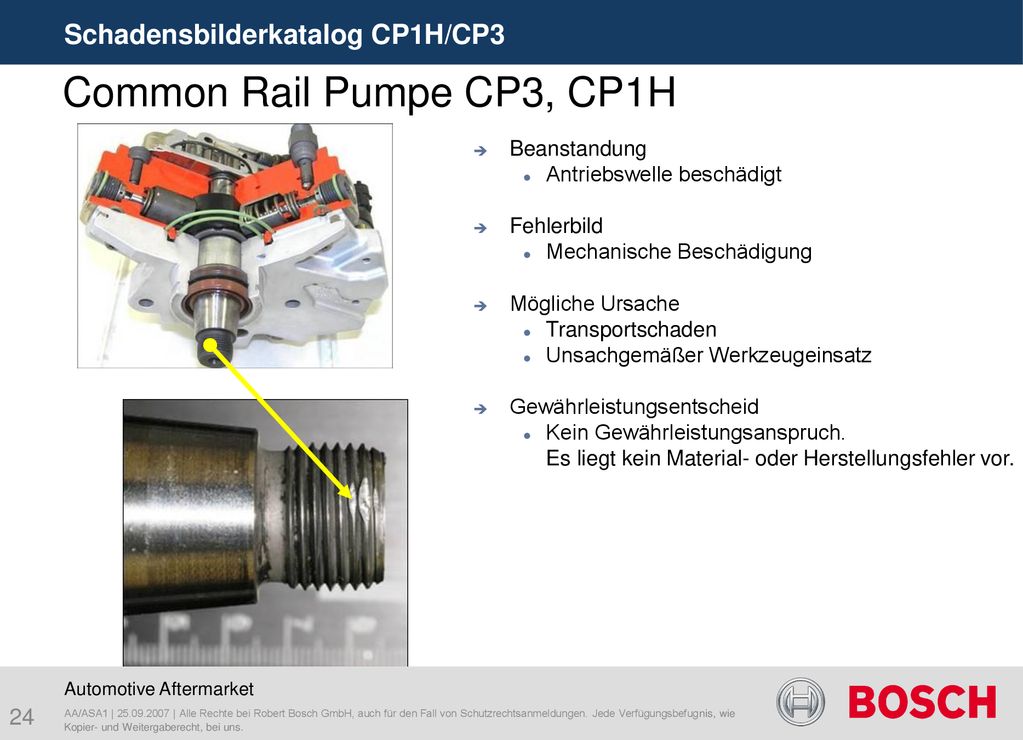

24 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Antriebswelle beschädigt Fehlerbild Mechanische Beschädigung Mögliche Ursache Transportschaden Unsachgemäßer Werkzeugeinsatz Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

25 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Motor startet nicht Fehlerbild Beschädigte Zumesseinheit Mögliche Ursache Unsachgemäße Handhabung Transportsschaden Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

26 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Schlechte Leistung Motor startet nicht Fehlerbild Pumpeninnenraum korrodiert Mögliche Ursachen Ungeeigneter Kraftstoff (z.B. Wasser) Unzureichende Filtrierung (Qualität des Filters schlecht bzw. Standzeit des Filters überschritten) Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

27 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Schlechte Leistung Motor startet nicht Fehlerbild Pumpeninnenraum korrodiert Pumpenkolben hat gefressen Tassenstößel zerstört Mögliche Ursachen Ungeeigneter Kraftstoff (z.B. hoher Wasseranteil im Kraftstoff) Unzureichende Filtrierung (Qualität des Filters schlecht bzw. Wechselintervall des Filters überschritten) Gewährleistungsentscheid Kein Gewährleistungsanspruch. Es liegt kein Material- oder Herstellungsfehler vor. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

28 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Pumpe undicht Leistungsmangel Fehlerbild Druckspuren am Verschlussstopfen/Bodenkapsel Verschleiss an Laufrolle Mögliche Ursache Montagefehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.

29 Common Rail Pumpe CP3, CP1H
Schadensbilderkatalog CP1H/CP3 Common Rail Pumpe CP3, CP1H Beanstandung Pumpe undicht Fehlerbild Beißkante der Madenschraube beschädigt Leckage Mögliche Ursache Herstellungsfehler Gewährleistungsentscheid Gewährleistung ist anzuerkennen bei Neu- oder BX-Ware. Automotive Aftermarket AA/ASA1 | | Alle Rechte bei Robert Bosch GmbH, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
