Modell Straßenkreuzung
Verwendbar im Bereich Digitaltechnik (Prog. Logik) µController (8051er, PIC, ARM, ARDUINO Mit Umbau auf 24V für Steuerungstechnik SPS
2
Transistoren Open-Collector

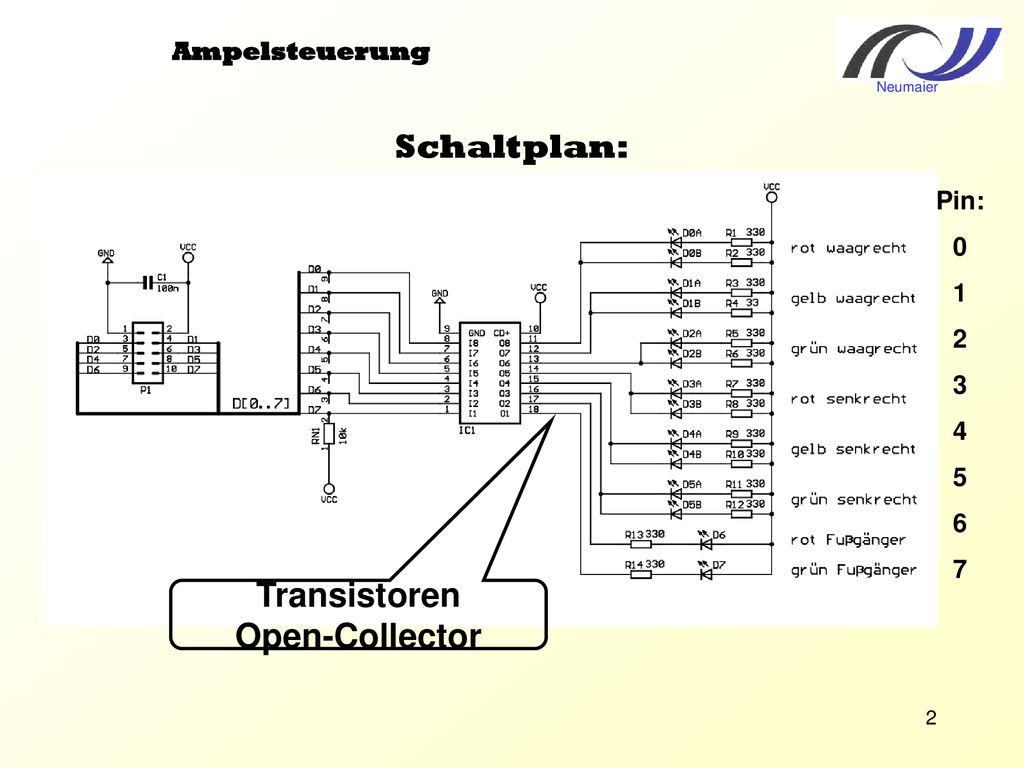

Schaltplan: Pin: 1 2 3 4 5 6 7 Transistoren Open-Collector
3
Programm mit Zähler und Decoder
Programmierbare Logik Programm mit Zähler und Decoder Aufgabe Variante 1: Usw., bis max. Zählerstand: 31
4
Direkte Impulserzeugung mit synchronem Zähler
Programmierbare Logik Aufgabe Variante 2: Direkte Impulserzeugung mit synchronem Zähler
5
Programmierbare Logik
Mit den Hilfsbits können verschieden lange Ampelphasen realisiert werden.
6

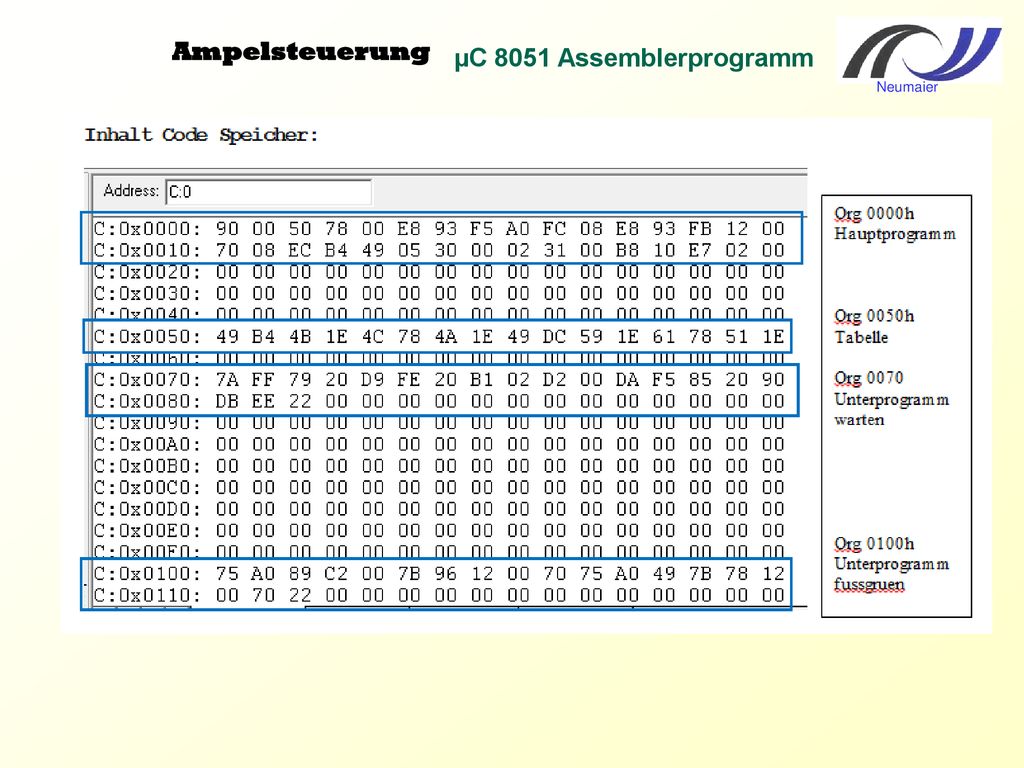

µC 8051 Assemblerprogramm
7
µC 8051 Assemblerprogramm
8
µController C-Programm
µC 8051er
9
µController C-Programm
ARDUINO
