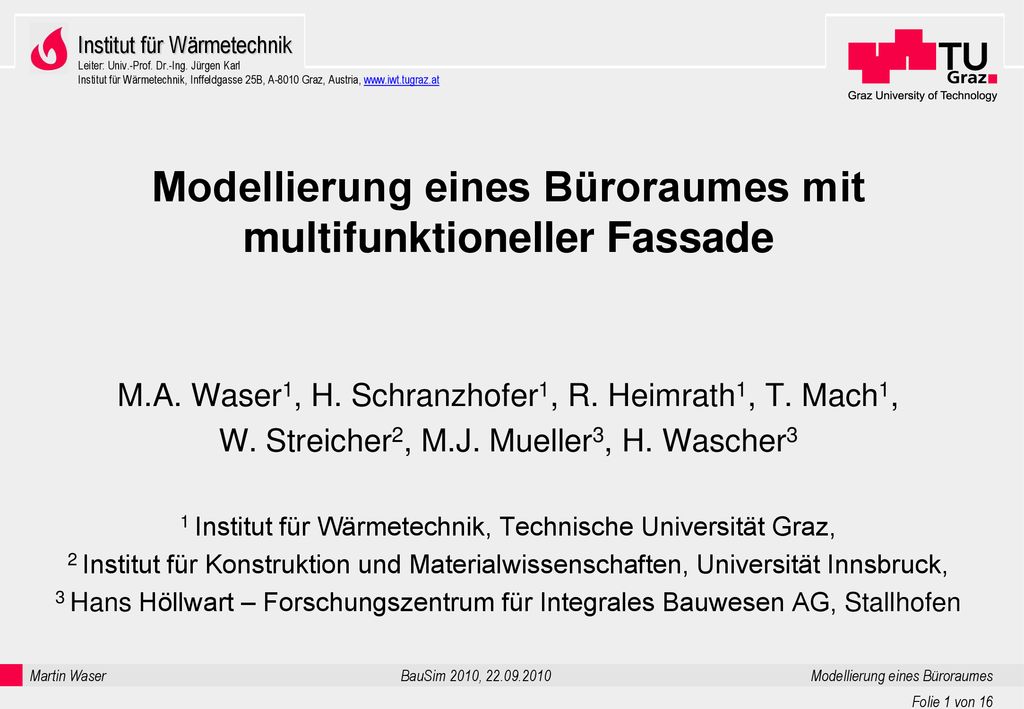

1 Modellierung eines Büroraumes mit multifunktioneller Fassade
M.A. Waser1, H. Schranzhofer1, R. Heimrath1, T. Mach1, W. Streicher2, M.J. Mueller3, H. Wascher3 1 Institut für Wärmetechnik, Technische Universität Graz, 2 Institut für Konstruktion und Materialwissenschaften, Universität Innsbruck, 3 Hans Höllwart – Forschungszentrum für Integrales Bauwesen AG, Stallhofen

2 Inhalt Multifunctional Plug & Play Facade MPPF Prototypenfassde
Werkzeuge: TRNSYS 3D / Google SketchUP Simulationsergebnisse Zusammenfassung und Ausblick

3 Wissenschaftlicher Leiter:
Multifunktionelle Plug & Play Fassade (MPPF) K-Projekt (Comet Programm) Laufzeit: – Projektvolumen: 6,3 Mio. € Wissenschaftlicher Leiter: Univ.-Prof. Wolfgang Streicher, Uni Innsbruck Gesamte Leitung: Dr. Mario J. Mueller, FIBAG, Stallhofen MPPF Prototyp Werkzeuge Ergebnisse Randbed. Fazit

4 Anforderungen an die MPPF: Raumklimatisierung (HLK)
Künstliche Beleuchtung über die Fassade Energiebereitstellung durch Photovoltaik und Solarthermie Steuerung und Regelung der einzelnen Komponenten MPPF MPPF Prototyp Prototyp Werkzeuge Werkzeuge Ergebnisse Randbed. Randbed. Fazit 4

5 MPPF Prototyp Werkzeuge Ergebnisse Randbed. Fazit Quelle: MPPF 5

6 7-8: semitransparente PV
Quelle: MPPF 1-6: opake PV 7-8: semitransparente PV 9: Fenster 10-15: Solarthermie 16: dezentrales HLK 17-18: elektrochrome Verglasung MPPF Prototyp Werkzeuge Randbed. Ergebnisse Fazit 6

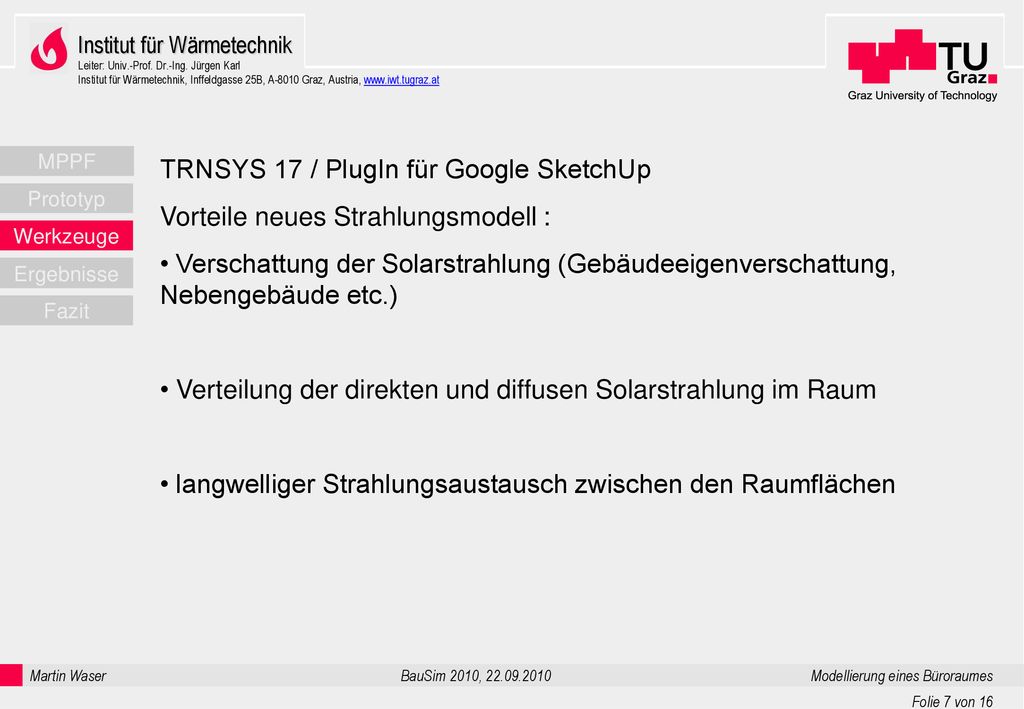

7 TRNSYS 17 / PlugIn für Google SketchUp
MPPF TRNSYS 17 / PlugIn für Google SketchUp Vorteile neues Strahlungsmodell : Verschattung der Solarstrahlung (Gebäudeeigenverschattung, Nebengebäude etc.) Verteilung der direkten und diffusen Solarstrahlung im Raum langwelliger Strahlungsaustausch zwischen den Raumflächen Prototyp Werkzeuge Randbed. Ergebnisse Fazit 7

8 + = Erste Ideen für die Büroraummodellierung: Modularer Aufbau
MPPF Erste Ideen für die Büroraummodellierung: Modularer Aufbau Prototyp Werkzeuge Ergebnisse Randbed. Voraussetzung für 3D Strahlungsmodell Fazit Quelle: Transsolar Grundstruktur + Module = MPPF 8

9 3 Zonenmodell mit Standardfassade
Verschattungszonen (Gebäudeeigenverschattung) MPPF Prototyp Werkzeuge 11 Zonenmodell mit MPPF Randbed. Ergebnisse Fazit 3 Zonenmodell mit Standardfassade Solarthermie HLK-Zonen PV-opak PV-Glas PV-Glas Solarthermie EC PV-opak EC 9

10 Modellbildung dezentrales HLK-Gerät:
6 Raumzonen Nur Außenluftbetrieb Ventilatorabwärme in Zone berücksichtigt Keine Anlagensimulation MPPF Prototyp Werkzeuge Ergebnisse Randbed. Fazit Quelle: LTG, eigene Nachbearbeitung 10

11 Vergleich spezifische Energiebilanz Standardfassade - MPPF
Prototyp Werkzeuge Ergebnisse Fazit 11

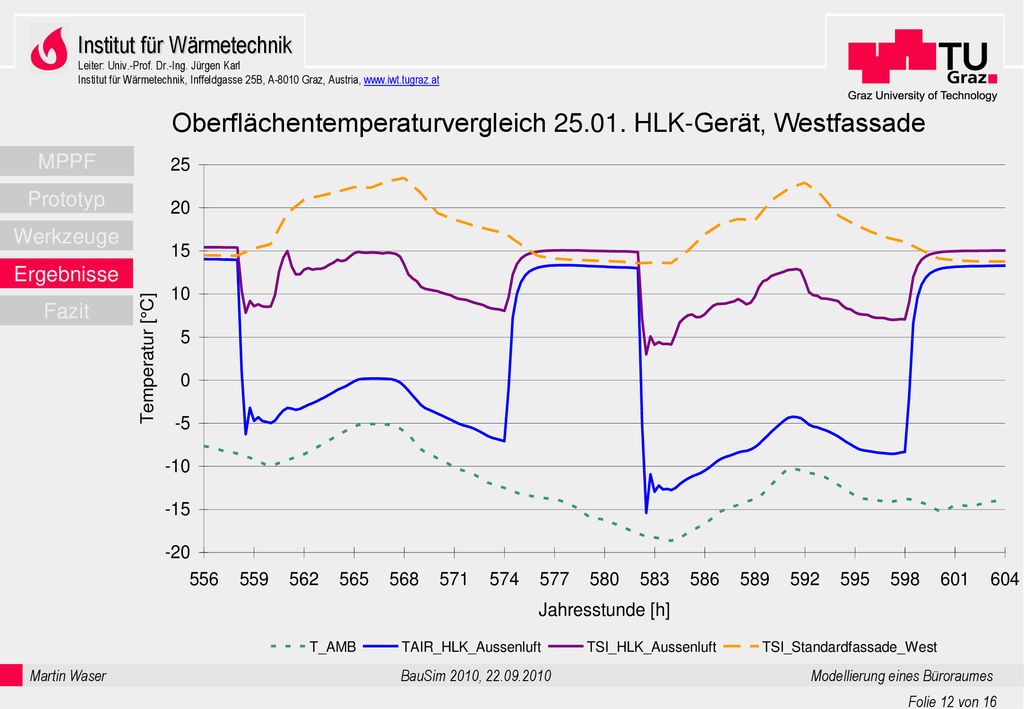

12 Oberflächentemperaturvergleich 25.01. HLK-Gerät, Westfassade
MPPF Prototyp Werkzeuge Randbed. Ergebnisse Fazit 12

13 Oberflächentemperaturvergleich 07.09. Kollektormodul, Südfassade
MPPF Prototyp Werkzeuge Randbed. Ergebnisse Fazit 13

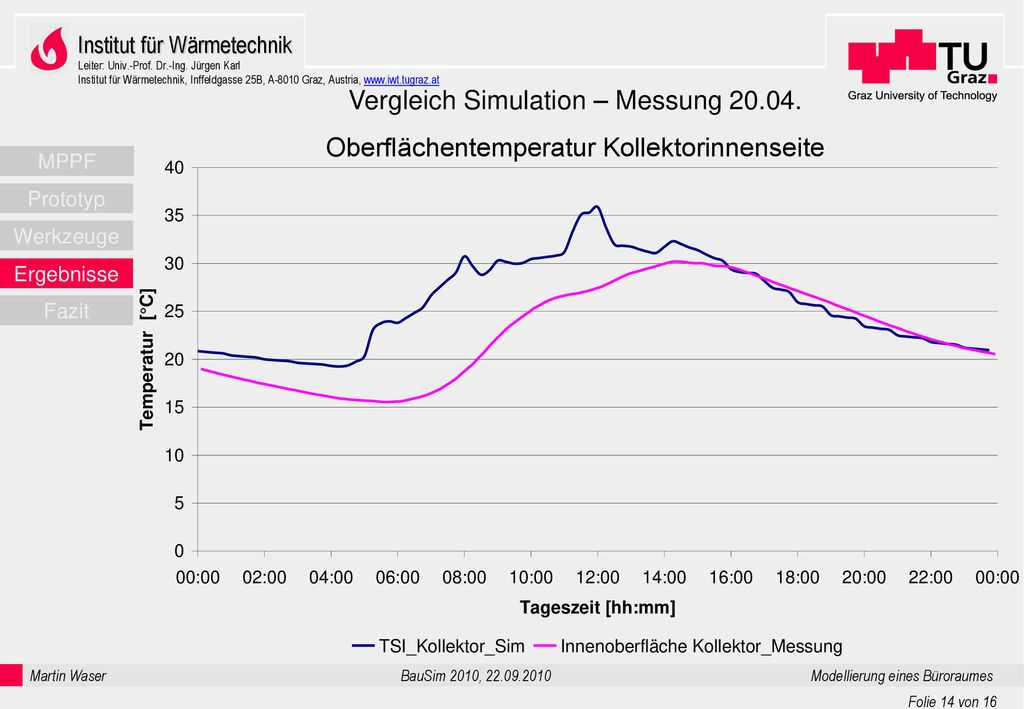

14 Vergleich Simulation – Messung 20.04.
Oberflächentemperatur Kollektorinnenseite MPPF Prototyp Werkzeuge Randbed. Ergebnisse Fazit 14

15 Zusammenfassung und Ausblick
MPPF Prototyp Modell von MPPF in TRNSYS 17 erstellt Parameterstudien möglich (Ausrichtung, Verschattung, Wandaufbau) Tatsächlichen Randbedingung des Gebäudes erfassen Validierung der Simulation mit den Messdaten Detaillierte Abbildung der Anlagentechnik Werkzeuge Randbed. Ergebnisse Fazit

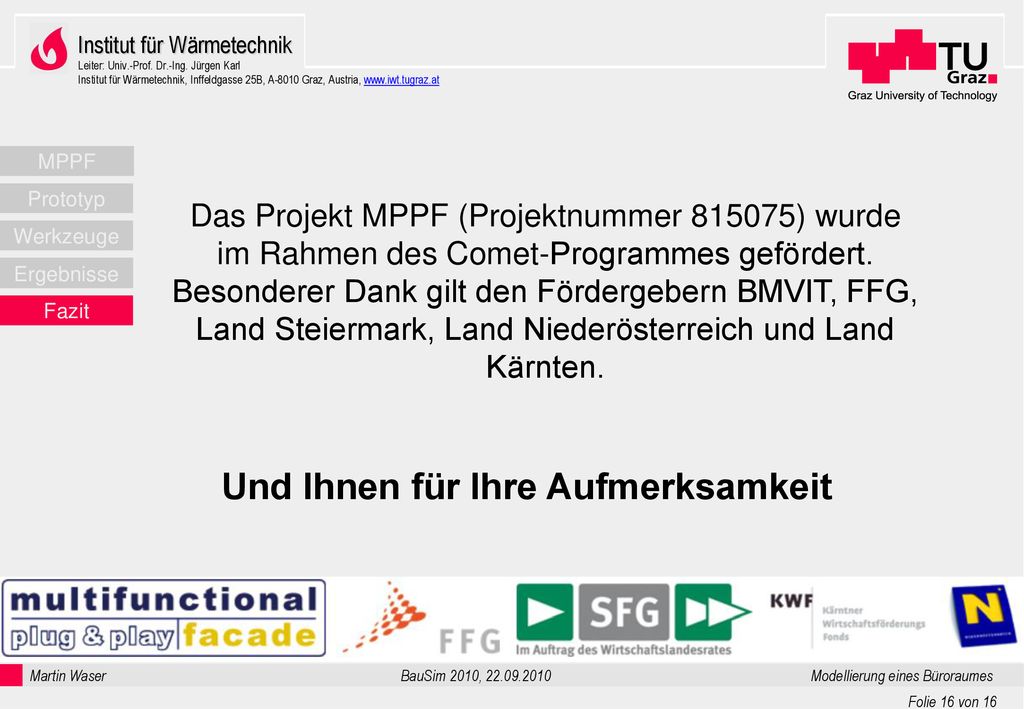

16 Und Ihnen für Ihre Aufmerksamkeit
MPPF Prototyp Das Projekt MPPF (Projektnummer ) wurde im Rahmen des Comet-Programmes gefördert. Besonderer Dank gilt den Fördergebern BMVIT, FFG, Land Steiermark, Land Niederösterreich und Land Kärnten. Werkzeuge Ergebnisse Randbed. Fazit Und Ihnen für Ihre Aufmerksamkeit
