Positionierung mit Fuzzy-Regelung

Präsentation zum Thema: "Positionierung mit Fuzzy-Regelung"—  Präsentation transkript:

1 Positionierung mit Fuzzy-Regelung

2 Projekt der 4HTA: FUZZY Regelung

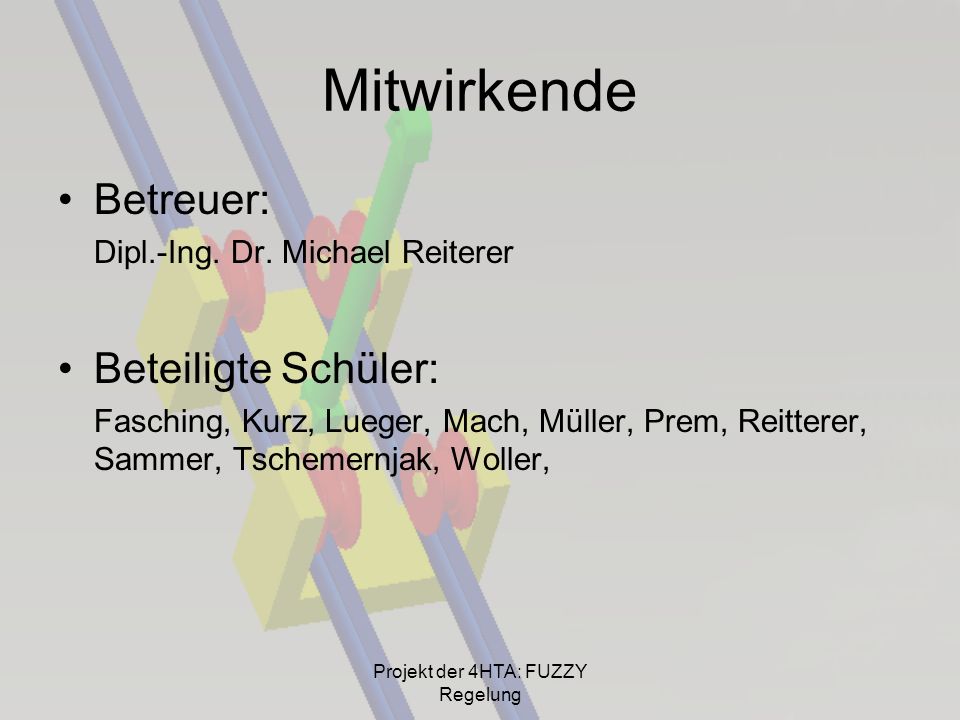

Mitwirkende Betreuer: Dipl.-Ing. Dr. Michael Reiterer Beteiligte Schüler: Fasching, Kurz, Lueger, Mach, Müller, Prem, Reitterer, Sammer, Tschemernjak, Woller, Projekt der 4HTA: FUZZY Regelung

3 Projekt der 4HTA: FUZZY Regelung
Unser Beispiel Simulation eines invertierten Pendels Ziel war es ein senkrecht stehendes Pendel zu stabilisieren Projekt der 4HTA: FUZZY Regelung

4 Projekt der 4HTA: FUZZY Regelung
Aufgabenstellung Berechung des Bewegungsablaufes mittels Fuzzy-Regelung in Mathcad Aufbereitung der berechneten Daten für PRO-E Konstruktion und Simulation in PRO-E Projekt der 4HTA: FUZZY Regelung

5 Projekt der 4HTA: FUZZY Regelung

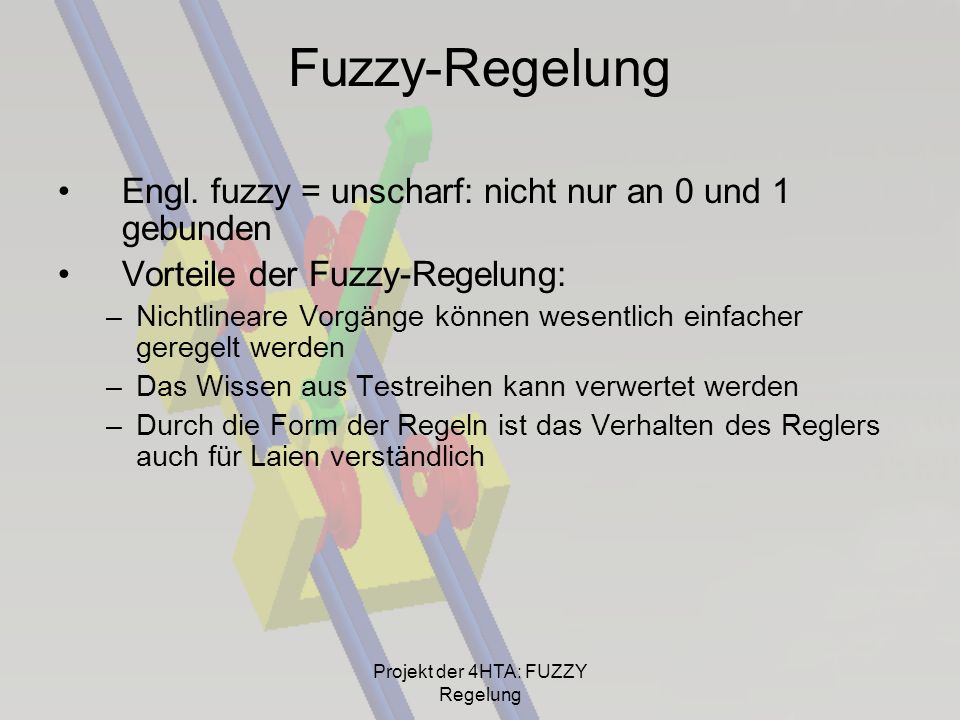

Engl. fuzzy = unscharf: nicht nur an 0 und 1 gebunden Vorteile der Fuzzy-Regelung: Nichtlineare Vorgänge können wesentlich einfacher geregelt werden Das Wissen aus Testreihen kann verwertet werden Durch die Form der Regeln ist das Verhalten des Reglers auch für Laien verständlich Projekt der 4HTA: FUZZY Regelung

6 Projekt der 4HTA: FUZZY Regelung

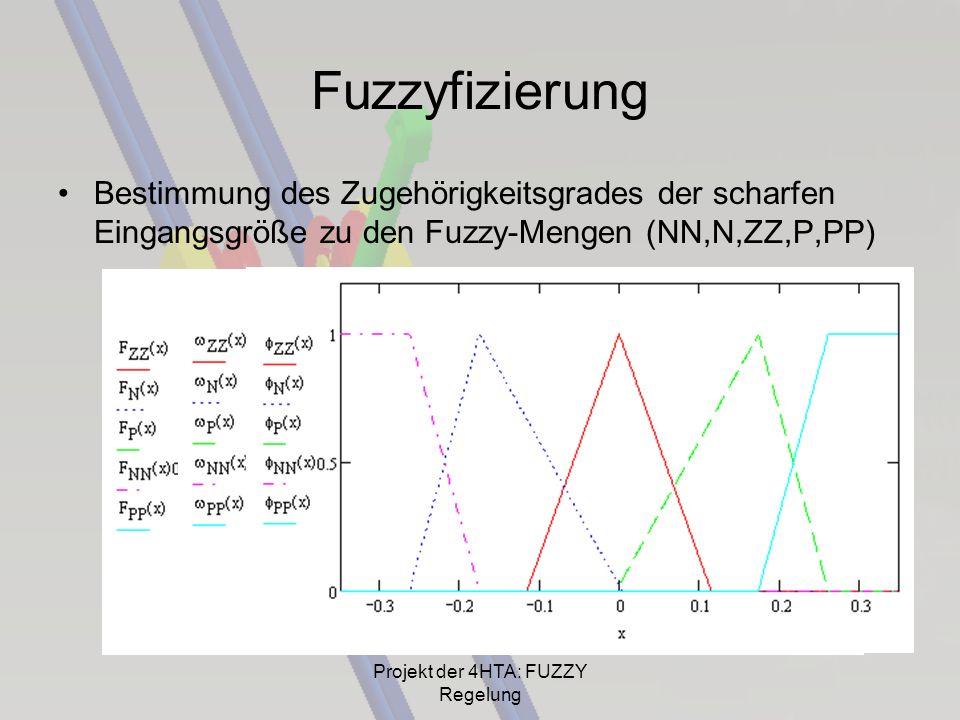

Fuzzyfizierung Bestimmung des Zugehörigkeitsgrades der scharfen Eingangsgröße zu den Fuzzy-Mengen (NN,N,ZZ,P,PP) Projekt der 4HTA: FUZZY Regelung

7 Projekt der 4HTA: FUZZY Regelung
Regeln Regeln für den Fuzzy-Regler lauten zB.: wenn Prämisse1 und Prämisse2 erfüllt, dann gilt Folgerung A wenn Winkel stark negativ und Winkelgeschwindigkeit stark negativ dann Beschleunigung stark negativ Projekt der 4HTA: FUZZY Regelung

8 Projekt der 4HTA: FUZZY Regelung
Defuzzifizierung Der Vorgang der Defuzzyfizierung ist die Bestimmung der scharfen Ausgangswerte. Projekt der 4HTA: FUZZY Regelung

9 Projekt der 4HTA: FUZZY Regelung
Gleichungen Der konkrete Wert der Beschleunigung xpp, bei gegebenen Winkel und Winkelgeschwindigkeit, wird aus einer Flächenschwerpunktsberechnung ermittelt Projekt der 4HTA: FUZZY Regelung

10 Gelöste Differenzialgleichung
Ig =a2 um Drehunkt, Moment vom Gewicht, Moment von der BeschlKraft Projekt der 4HTA: FUZZY Regelung

11 Projekt der 4HTA: FUZZY Regelung
Verhalten des Pendels Projekt der 4HTA: FUZZY Regelung

12 Verhalten des Pendelschlittens
Projekt der 4HTA: FUZZY Regelung

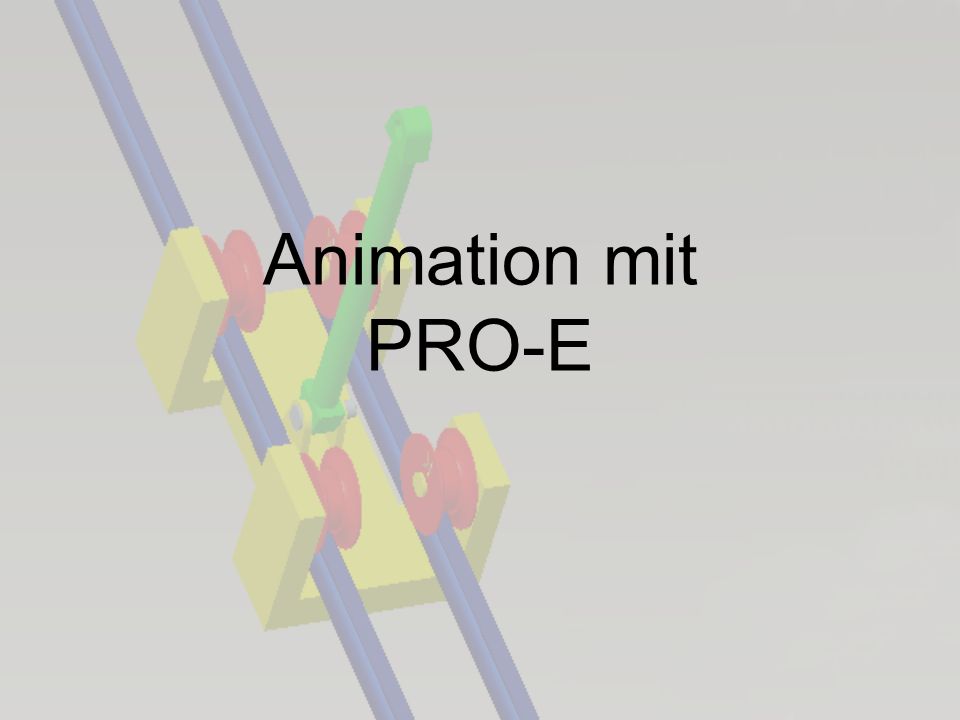

13 Animation mit PRO-E

14 Projekt der 4HTA: FUZZY Regelung
Vorgehensweise Erstellung der Baugruppe, Schlitten mit Pendel Einlesen der Mathcad-Werte Animation Projekt der 4HTA: FUZZY Regelung

15 Projekt der 4HTA: FUZZY Regelung
Zusammenstellung Erstellen einer Baugruppe, richtiges Platzieren und Verbinden der einzelnen Komponenten Projekt der 4HTA: FUZZY Regelung

16 Projekt der 4HTA: FUZZY Regelung
Animation Anbringen der „Motoren“ in den jeweiligen Gelenken und Schubstücken. Aufbereitung der Mathcad-Ergebnisse (Anzahl der Datenpunkte, Zeitschritte und Winkel). Projekt der 4HTA: FUZZY Regelung

17 Projekt der 4HTA: FUZZY Regelung
Ergebnis Anfangsbedingung: 10° ausgelenktes Pendel Projekt der 4HTA: FUZZY Regelung

18 Projekt der 4HTA: FUZZY Regelung
Vergleich (TU Graz) Unsere Simulation Projekt der 4HTA: FUZZY Regelung

19 Mögliche Diplomarbeit
Projekt der 4HTA: FUZZY Regelung

20 Projekt der 4HTA: FUZZY Regelung
Danke für Ihre Aufmerksamkeit! Projekt der 4HTA: FUZZY Regelung
