1 ABB STOTZ-KONTAKT GmbH
ABB i-bus KNX / November 2015 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX IP-Router IPR/S3.1.1 IP-Schnittstelle IPS/S3.1.1

2 IPx/S3.1.1 IP-Router / IP-Schnittstelle
Überblick Die ABB i-bus® IP-Geräte IPR/S und IPS/S3.1.1 verbinden den KNX-Bus mit einem Ethernet-Netzwerk. Über das Netzwerk können KNX-Telegramme an andere Geräte gesendet oder von diesen empfangen werden. Die Schnittstelle kann als Programmierschnittstelle (ETS) eingesetzt werden und Clients, wie z.B. Visualisierungen, können über die IPS/S auf den KNX-Bus zugreifen. Der IPR/S3.1.1 (IP-Router) kann in Installationen mit IP-Backbone als Bereichs- oder Linienkoppler eingesetzt werden. (Die Schnittstellen-Funktionalität ist ebenfalls integriert.) © ABB Group November 17, 2018

3 IPS/S3.1.1 IP-Schnittstelle
Funktionen Die IPS/S3.1.1 (IP-Schnittstelle) bietet folgende Funktionen: Verwendet zur Kommunikation das KNXnet/IP-Protokoll der KNX Association (Tunneling). Die Schnittstelle verfügt über 5 Tunneling Server. Diese unterstützen sowohl den Busmonitor- als auch den Gruppenmonitorbetrieb (alternativ). © ABB Group November 17, 2018

4 IPS/S3.1.1 IP-Schnittstelle
Überblick Funktionen Für die IPS/S3.1.1 liegen für die ETS 3 und ETS 4/5 unterschiedliche Applikationsprogramme vor. Ein Teil der Funktionen für die ETS 4/5 stehen in der Applikation für die ETS 3 nicht zur Verfügung. © ABB Group November 17, 2018

5 IPR/S3.1.1 IP-Router Funktionen
Der IPR/S3.1.1 (IP-Router) bietet folgende Funktionen: Verwendet zur Kommunikation das KNXnet/IP-Protokoll der KNX Association (Tunneling und Routing). Unterstützt die vollständige Filtertabelle für alle Hauptgruppen, d.h. die Hauptgruppen 0…31 (bzw. bei freier Gruppenadressansicht die Gruppenadressen 1…65.535) können projektiert werden. Die ETS unterstützt diese Funktion ab Version Verfügt über 5 Tunneling Server. Diese unterstützen sowohl den Busmonitor- als auch den Gruppenmonitorbetrieb (alternativ). Alternativ zur KNX-Standardkommunikation (Multicast) können bis zu 10 ABB IP-Router IPR/S auch über das Unicast-Protokoll miteinander kommunizieren. Unterstützt die KNX-Standardfunktion "Überwachung auf Busspannungsausfall". Dies ist eine Netzwerk-Management- Funktion, die z.B. von Visualisierungen verwendet wird. © ABB Group November 17, 2018

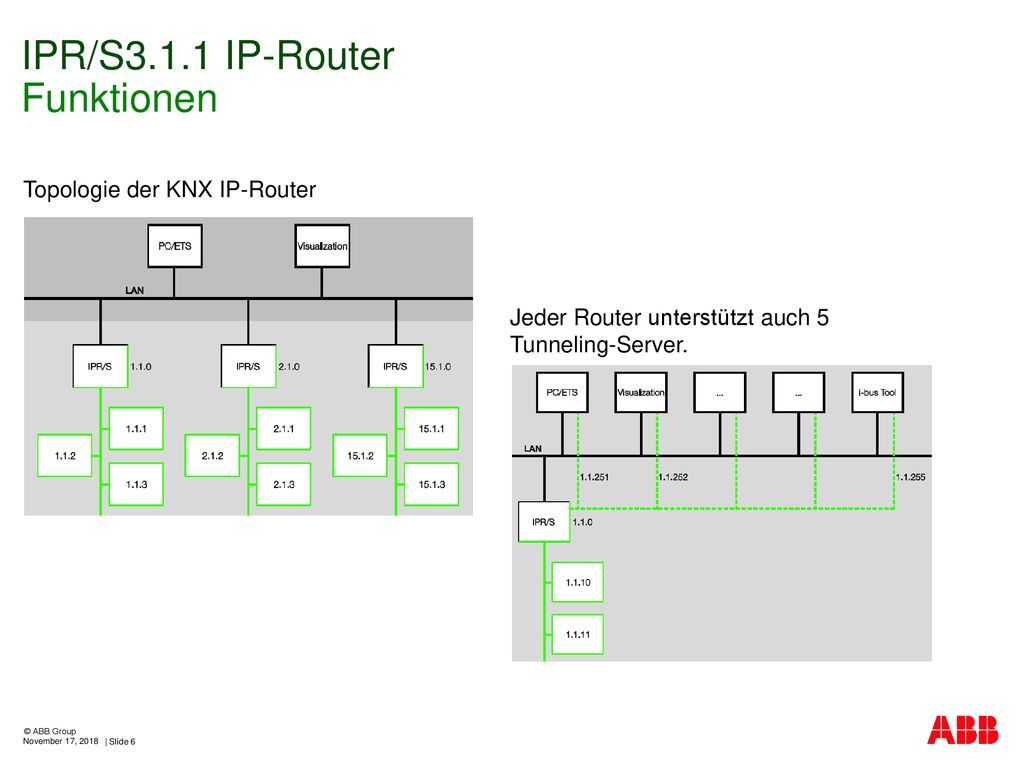

6 IPR/S3.1.1 IP-Router Funktionen Topologie der KNX IP-Router
Jeder Router unterstützt auch 5 Tunneling-Server. © ABB Group November 17, 2018

7 IPR/S3.1.1 IP-Router Überblick Funktionen
Für die IPS/S3.1.1 liegen für die ETS 3 und ETS 4/5 unterschiedliche Applikationsprogramme vor. Ein Teil der Funktionen für die ETS 4/5 stehen in der Applikation für die ETS 3 nicht zur Verfügung. © ABB Group November 17, 2018

8 IPx/S3.1.1 IP-Router / IP-Schnittstelle
Gemeinsame Funktionen Die Spannungsversorgung kann über PoE (Power over Ethernet) nach IEEE 802.3af Class 1 erfolgen oder über eine Hilfsspannung. Das ABB i-bus® Tool ist für beide Geräte verfügbar. Mit Hilfe des Tools können die Geräte im Netzwerk gefunden werden (IP-Discovery) und bei Bedarf kann ein Firmware-Update durchgeführt warden. Neues und innovatives Gehäusekonzept: RJ45 Buchse zurückgesetzt (Biegeradius Patchkabel) Neuer Schildträger Montage auf Hutschiene werkzeuglos Abdeckung für Busklemme und Hilfsspannung © ABB Group November 17, 2018

9 IPx/S3.1.1 IP-Router / IP-Schnittstelle
Neue Version ABB i-bus® Tool IP Discovery (Finden der Geräte im Netzwerk). Aktualisieren der Firmware sofern notwendig. Konfiguration der Unicast-Kommunikation (nur Router) Separate Installation des Falcon nicht mehr notwendig, der Falcon Treiber ist direkt ins Tool integriert. © ABB Group November 17, 2018
