1
IP-ADRESSIERUNG ● IP = Internet Protokoll ● dient zur Kommunikation zwischen Netzwerkteilnehmern ● zwei Versionen ● ipV4: 32 bits ● ipV6: 128 bits
2

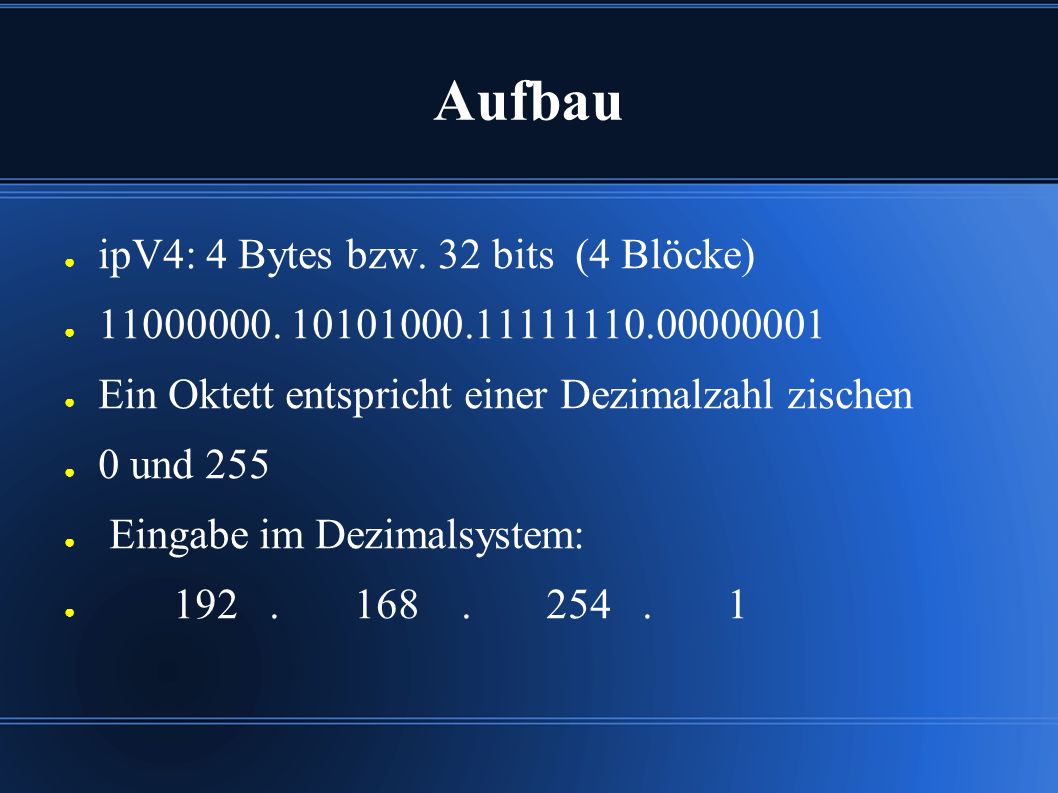

Aufbau ● ipV4: 4 Bytes bzw. 32 bits (4 Blöcke) ● 11000000. 10101000.11111110.00000001 ● Ein Oktett entspricht einer Dezimalzahl zischen ● 0 und 255 ● Eingabe im Dezimalsystem: ● 192. 168. 254. 1
3
Aufbau ● Zweiteilung der IP-Adresse ● 192. 168. 254. 1 ● Netzanteil Hostanteil ● Die Subnetzmaske definiert die Grenze zwischen Netz- und Hostanteil
4
Subnetzmaske ● IP-Adresse: 192.168.254.1 ● Subnetzmaske: 255.255.255.0 ● Faustregel: ● „Alles was unter 255 steht, gehört zum Netz“ ● andere Schreibweise: 192.168.254.1 / 24 ● d.h. die ersten 24 bits gehören zum Netz
5
Übung ● Wie viel Hosts kann man mit der entsprechenden Subnetzmaske unterbringen? ● 192.168.254.1 255.255.255.0 ● Lösung: 256-2 (192.168.254.1 - 192.168.254.254) ● 192.168.254.1 255.255.0.0 ● Lösung: 256²-2 (192.168.0.1 - 192.168.255.254)
6
Regeln ● In einem Netzwerksegment darf jede IP-Adresse nur einmal vergeben werden ● Nur PCs im gleichem Netz können direkt miteinander kommunizieren ● PCs in unterschiedlichen Netzen benötigen einen Router
7
Klasseneinteilung ● private IP-Adressen ● werden im Internet nicht verwendet
8
spezielle Adressen ● Multicast-Adressen ● 224.0.0.0 - 239.255.255.255 ● Loopback ● 127.0.0.1 - 127.255.255.254 ● Broadcast ● 192.168.254.255 / 24 ● APIPA-Adressen (Automatic Private IP Addressing): ● 169.254.0.0 / 16
9
Beispiel IP-Adresse: 192.168.254.100 Subnetzmaske: 255.255.255.0 IP-Adresse: 192.168.254.101 Subnetzmaske: 255.255.255.0 Switch
10
Standardgateway ● ist die Adresse, an die alle Anfragen außerhalb des eigenen Netzes gesendet werden ● ist meistens die Adresse des Routers ● Router: – verbindet zwei unterschiedliche Netze – hat meistens mehrere Netzwerkkarten (für – jedes Netz eine)
11
Router / Standardgateway 192.168.253.100192.168.253.101 Router 192.168.254.1192.168.253.1 192.168.254.101 192.168.254.100 Standardgateway 192.168.254.1 Standardgateway 192.168.254.1 Standardgateway 192.168.254.1 Standardgateway 192.168.254.1
