Sprechfunkausbildung

Präsentation zum Thema: "Sprechfunkausbildung"—  Präsentation transkript:

1 Sprechfunkausbildung
- Funkbetriebskunde - Bezug: Leitfaden zur Sprechfunkausbildung Kapitel 5 Thema 5.2 Stand: 01/2018 Lernziel: Der Lehrgangsteilnehmer soll die Verkehrsarten und Verkehrsformen erklären können.

2 Funkbetriebskunde - Verkehrsarten
Verkehrsarten sind von den technischen Möglichkeiten abhängige Verfahren des Nachrichtenaustausches. Es werden unterschieden Wechselverkehr Gegenverkehr Im gemeinsamen Funknetz werden alle Sprechfunknachrichtenüber das Digitalfunknetz geführt. Hierbei ergeben sich technisch und/oder organisatorisch verschiedene Verkehrsarten und Verkehrsformen. Verkehrsarten sind von den technischen Möglichkeiten abhängige Verfahren des Nachrichtenaustausches. Sie sind ein Hinweis auf die Nutzung der Übertragungswege. Sie werden unterschieden in Wechselverkehr und Gegenverkehr. 01/2018

3 Funkbetriebskunde - Verkehrsarten
Wechselverkehr Beim Wechselverkehr kann abwechselnd gesendet und empfangen werden. Nur jeweils ein Teilnehmer kann senden, während alle anderen empfangen. Beim Wechselverkehr wird auf einer Frequenz abwechselnd gesendet und empfangen. Nur jeweils ein Teilnehmer kann senden, während alle anderen empfangen. 01/2018

4 Funkbetriebskunde - Verkehrsarten
Wechselverkehr Einzelruf im Netzbereich Teilnehmer 2 Teilnehmer 1 Die Verkehrsart „Wechselverkehr“ kommt beim Einzel- und Gruppenruf im Digitalfunk zur Anwendung. Gruppenruf im Netzbereich KS#_BG_FW 01/2018

5 Funkbetriebskunde - Verkehrsarten
Gegenverkehr Zielruf im Netzbereich Die Berechtigung für den Zielruf ist in hessischen Endgeräten nicht vorhanden. Zielruf im Netzbereich Vermittlung in externe Netze 01/2018

6 Funkbetriebskunde - Verkehrsformen
Verkehrsformen bestimmen das Zusammenwirken von Sprechfunkbetriebsstellen. Sie werden nach den Verkehrserfordernissen festgelegt. Es werden unterschieden: Linienverkehr Sternverkehr Kreisverkehr Querverkehr Verkehrsformen bestimmen das Zusammenwirken von Sprechfunkbetriebsstellen und werden nach den Verkehrserfordernissen festgelegt. Sie sind nach der Festlegung ein Hinweis auf bestehende Verbindungsmöglichkeiten. Bei den Verkehrsformen werden Linienverkehr, Sternverkehr, Kreisverkehr und Querverkehr unterschieden. Verkehrsformen sind von technischen Vorgaben unabhängig. Eine Verkehrsform wird durch funkbetriebliche Weisung von der Betriebsleitung angeordnet. So können beispielsweise auch Linienverkehr oder Sternverkehr an einer Einsatzstelle angeordnet werden. 01/2018

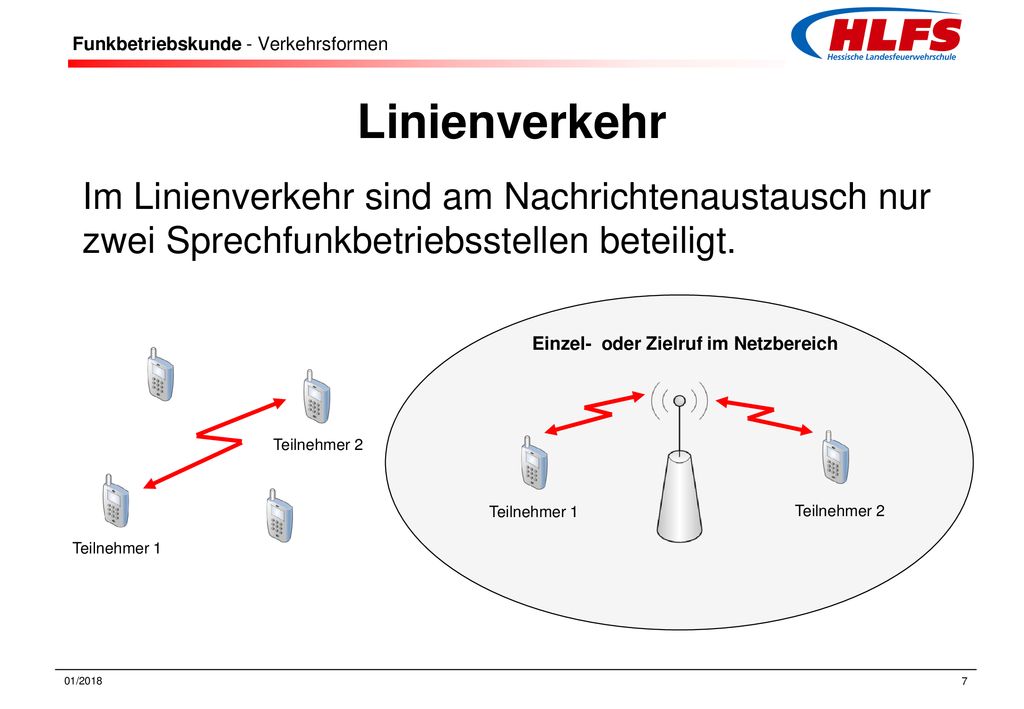

7 Funkbetriebskunde - Verkehrsformen
Linienverkehr Im Linienverkehr sind am Nachrichtenaustausch nur zwei Sprechfunkbetriebsstellen beteiligt. Einzel- oder Zielruf im Netzbereich Teilnehmer 1 Teilnehmer 2 Im Linienverkehr sind am Nachrichtenaustausch nur zwei Sprechfunkbetriebsstellen beteiligt. Auch bei mehreren Sprechfunkbetriebsstellen auf einer gemeinsamen Betriebsgruppe dürfen nur die festgelegten Stellen miteinander kommunizieren. Teilnehmer 1 Teilnehmer 2 01/2018

8 Funkbetriebskunde - Verkehrsformen
Sternverkehr Sternkopf LtS Im Sternverkehr tauschen mehrere Sprechfunkbetriebsstellen mit einer gemeinsamen Gegenstelle mit Leitfunktion (Sternkopf) Nachrichten aus. Der Sprechfunkverkehr wird ausschließlich über einen Sternkopf abgewickelt. Sprechfunkverkehr zwischen einzelnen Sprechfunkbetriebsstellen ist nicht zulässig. Als Sternkopf kann jede Sprechfunkbetriebsstelle benannt werden. Sternverkehr kann im Gruppenruf des Digitalfunks angeordnet werden. Zentrale Leitstelle 01/2018

9 Funkbetriebskunde - Verkehrsformen
Kreisverkehr LtS Im Kreisverkehr können mehrere Sprechfunkbetriebsstellen gleichberechtigt Nachrichten austauschen. Alle Sprechfunkbetriebsstellen sind gleichberechtigt, jeder darf mit allen anderen Sprechfunkbetriebsstellen funken. Kreisverkehr kann im Gruppenruf des Digitalfunks angeordnet werden. Zentrale Leitstelle 01/2018

10 Funkbetriebskunde - Verkehrsformen
Querverkehr LtS LtS Im Querverkehr findet ein Nachrichtenaustausch zwischen Sprechfunkbetriebsstellen verschiedener Verkehrsbereiche/-kreise statt. 01/2018
