Tyvek® salīdzinājums ar citām ražošanas metodēm

Präsentation zum Thema: "Tyvek® salīdzinājums ar citām ražošanas metodēm"—  Präsentation transkript:

1 Tyvek® salīdzinājums ar citām ražošanas metodēm
Dreilagenprodukte vorstellen, Erfahrungen teilen, die wir mit 3-lagen Produkten gemacht haben

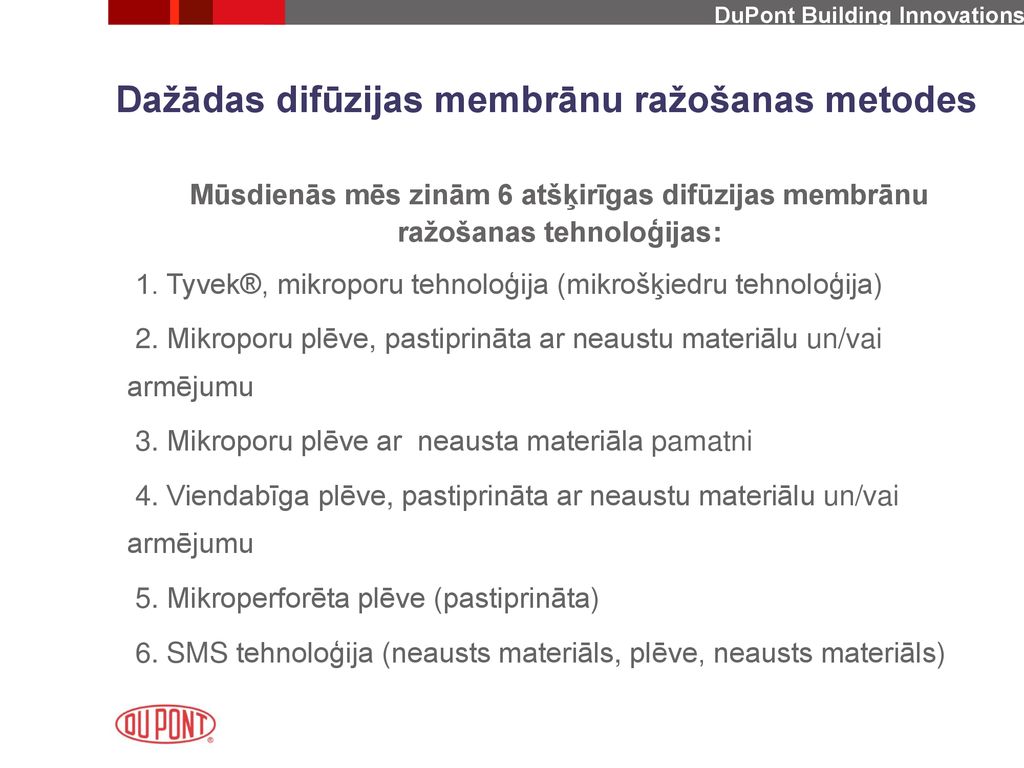

2 Dažādas difūzijas membrānu ražošanas metodes
Mūsdienās mēs zinām 6 atšķirīgas difūzijas membrānu ražošanas tehnoloģijas: 1. Tyvek®, mikroporu tehnoloģija (mikrošķiedru tehnoloģija) 2. Mikroporu plēve, pastiprināta ar neaustu materiālu un/vai armējumu 3. Mikroporu plēve ar neausta materiāla pamatni 4. Viendabīga plēve, pastiprināta ar neaustu materiālu un/vai armējumu 5. Mikroperforēta plēve (pastiprināta) 6. SMS tehnoloģija (neausts materiāls, plēve, neausts materiāls)

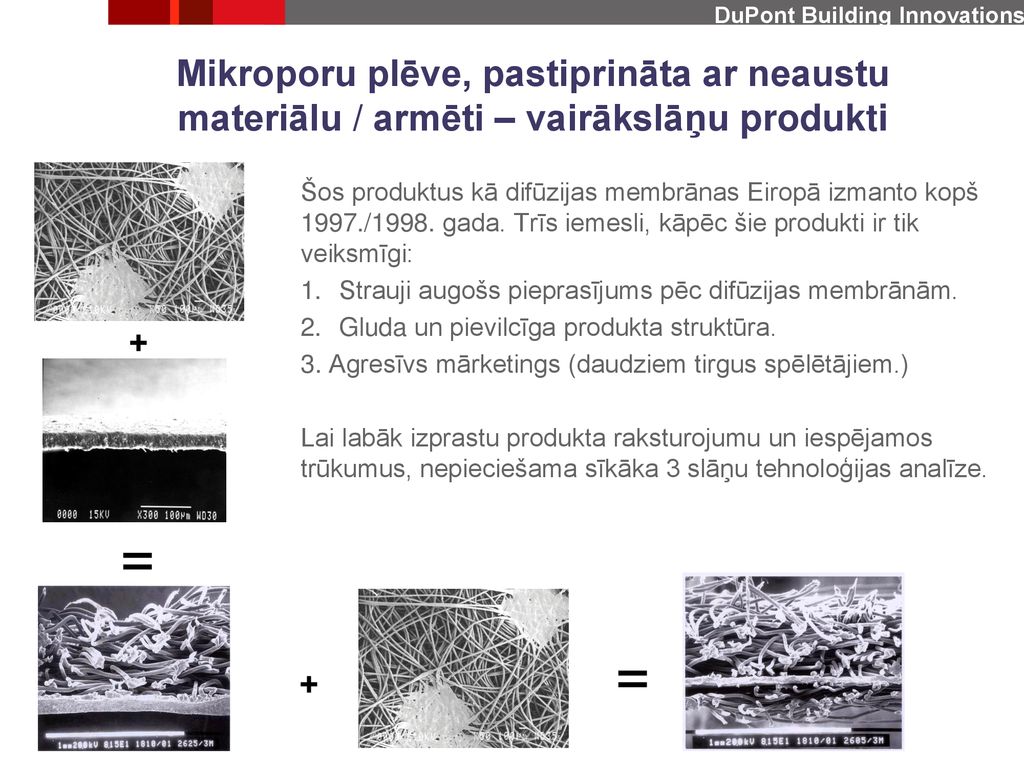

3 Mikroporu plēve, pastiprināta ar neaustu materiālu / armēti – vairākslāņu produkti
Šos produktus kā difūzijas membrānas Eiropā izmanto kopš 1997./1998. gada. Trīs iemesli, kāpēc šie produkti ir tik veiksmīgi: Strauji augošs pieprasījums pēc difūzijas membrānām. Gluda un pievilcīga produkta struktūra. 3. Agresīvs mārketings (daudziem tirgus spēlētājiem.) Lai labāk izprastu produkta raksturojumu un iespējamos trūkumus, nepieciešama sīkāka 3 slāņu tehnoloģijas analīze. + The microporous films with a good quality do fullfill all requirements of a functional underlay (second water shedding by remaining diffusion open). Nevertheless all the films have to be reinforced and protected by a spunbond in order to fullfill more or less resist to the tough installation relevant properties (strength, tearing, step on it, abrasion, mechanical damaging,…) . 3-lagen Produkt? Man nehme ein Vlies, ein mikroporösen Film und klebt oder schweisst die beiden zusammen und man erhält ein 2-lagen Produkt. Wenn man jetzt noch ein weiteres Vlies an der Unterseite anbringt, hat man ein 3-lagen Produkt. D.h. Vlies-Film-Vlies SAMPLES Vlies allein, keine Funktion, da geht ja Wasser durch. Film übernimmt Funktion der Membran, die Wasserdichtigkeit. Es gibt hunderte von diesen Produkten, ein paar Beispiele zum gucken. Alle haben den gleichen Aufbau, dicker, dünner, Farbe = die offensichtlichen Unterschiede. Darüber reden wir nicht, sondern über die inneren Details, Vlies und Film Funktionen. Diese Produkte sind erst ende der 90 Jahre auf den Markt für Dachbahnen gekommen. Recht erfolgreich. Warum? 1. Weich, fühlen sich dick an = Wahrnehmung gut. 2. Sehr viele Hersteller zum gleichen Zeitpunkt, also aggressiver Markt und Preisstrategie. Zu Beginn 2-lagen = billige Produkte. = + =

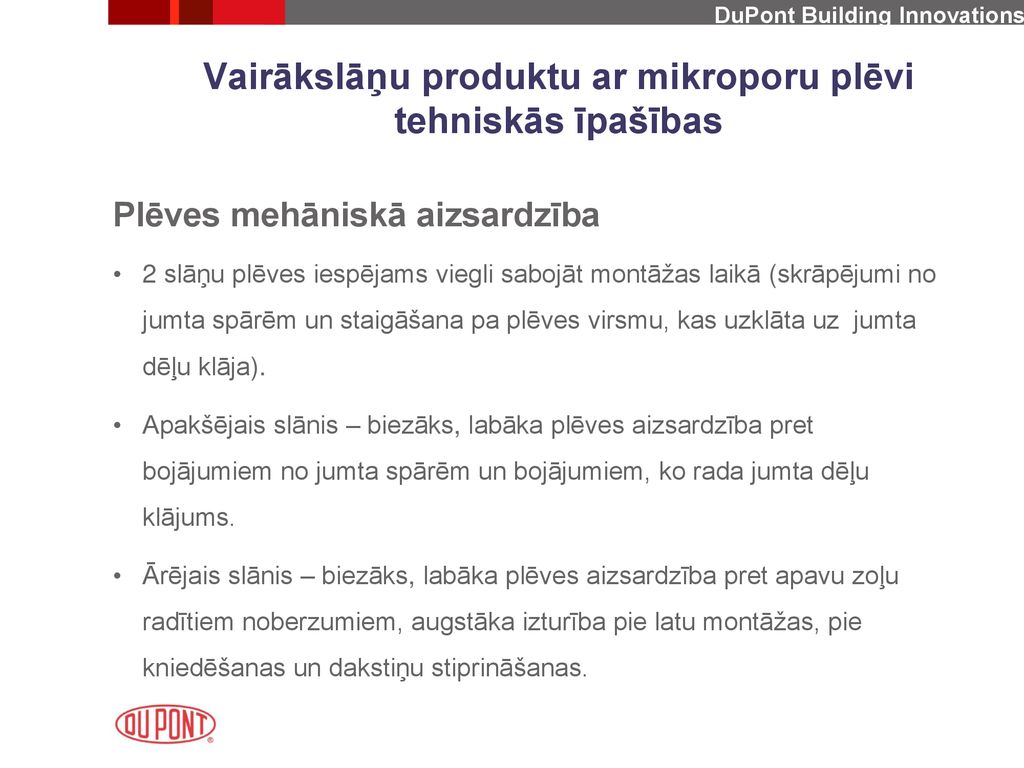

4 Vairākslāņu produktu ar mikroporu plēvi tehniskās īpašības
Plēves mehāniskā aizsardzība 2 slāņu plēves iespējams viegli sabojāt montāžas laikā (skrāpējumi no jumta spārēm un staigāšana pa plēves virsmu, kas uzklāta uz jumta dēļu klāja). Apakšējais slānis – biezāks, labāka plēves aizsardzība pret bojājumiem no jumta spārēm un bojājumiem, ko rada jumta dēļu klājums. Ārējais slānis – biezāks, labāka plēves aizsardzība pret apavu zoļu radītiem noberzumiem, augstāka izturība pie latu montāžas, pie kniedēšanas un dakstiņu stiprināšanas. Der Film ist ja das wichtigste, muss geschützt werden. Darf nicht reissen, darf kein Loch bekommen. 2-lagig, viel auch in Polen, hier Sample, Film schnell kaputt. Schutz also wichtig! Von innen und aussen. Je dicker…. Isotropisch! 1 Wert ist bestimmt nicht der schwache sondern der starke Wert. Produkt kann bis zu doppelt so hohe Eigenschaften in einer Richtung haben. Dank CEMarking müssen die Werte in beide Richtungen angegeben werden. Das Produkt wird, wenn ich drauf trete, in der schwachen Richtung versagen.

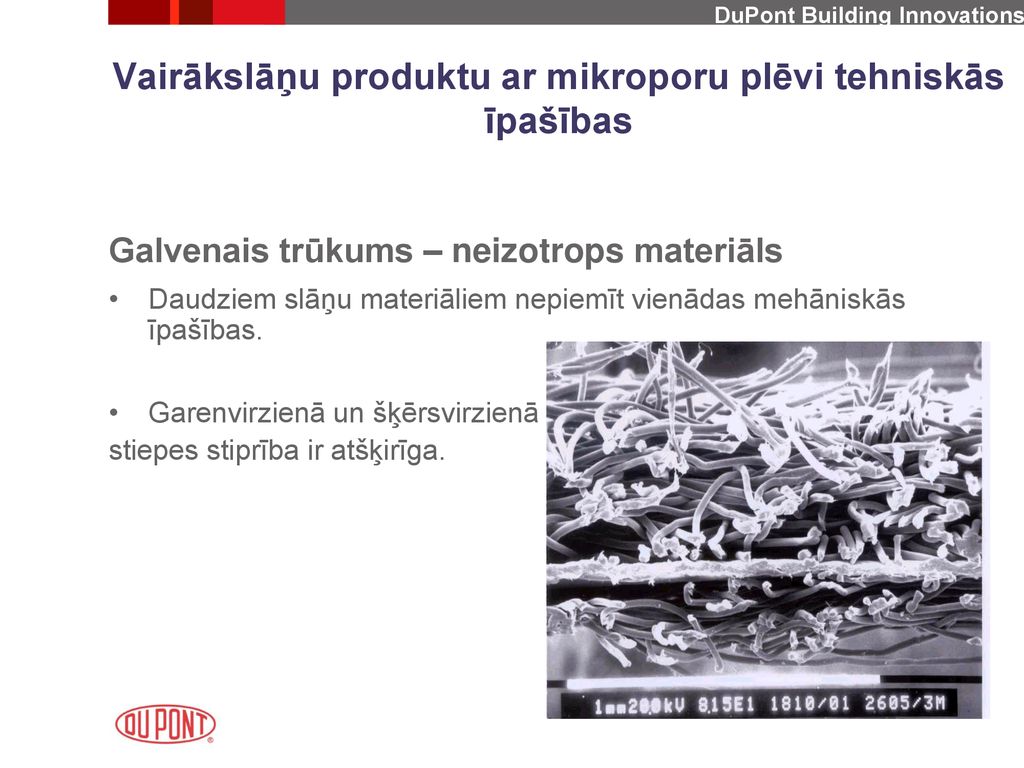

5 Vairākslāņu produktu ar mikroporu plēvi tehniskās īpašības
Galvenais trūkums – neizotrops materiāls Daudziem slāņu materiāliem nepiemīt vienādas mehāniskās īpašības. Garenvirzienā un šķērsvirzienā stiepes stiprība ir atšķirīga.

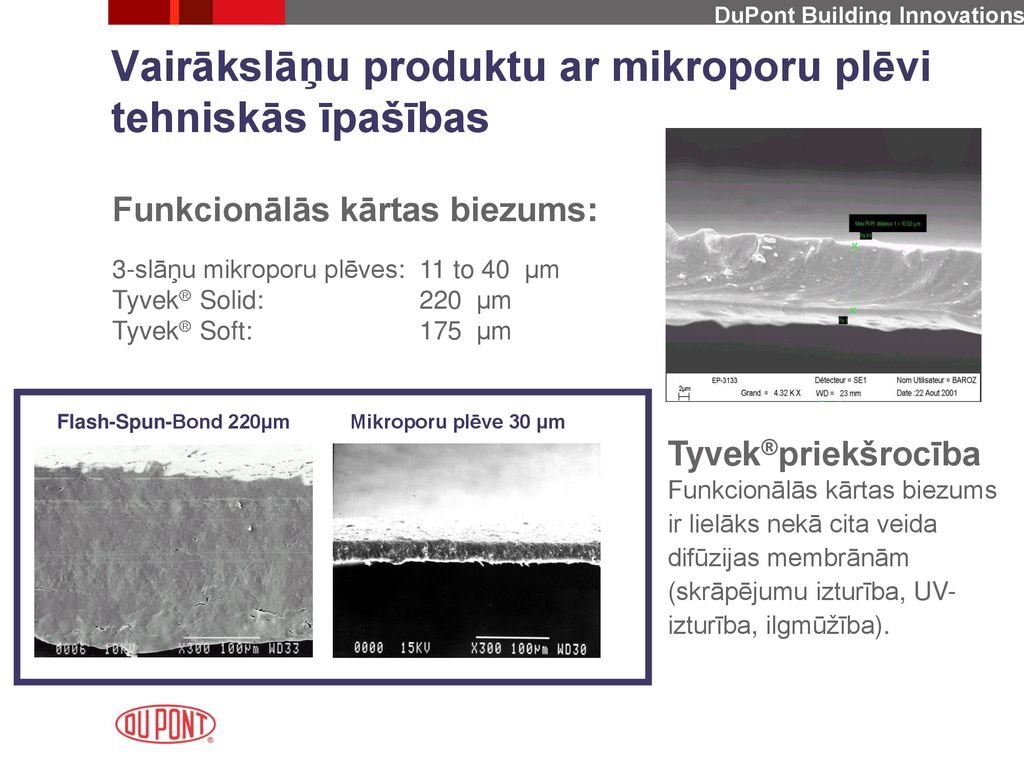

6 Vairākslāņu produktu ar mikroporu plēvi tehniskās īpašības
Funkcionālās kārtas biezums: 3-slāņu mikroporu plēves: 11 to 40 μm Tyvek Solid: μm Tyvek Soft: μm Flash-Spun-Bond 220µm Mikroporu plēve 30 µm Tyvek®priekšrocība Funkcionālās kārtas biezums ir lielāks nekā cita veida difūzijas membrānām (skrāpējumu izturība, UV-izturība, ilgmūžība). Wichtigster Faktor ist die Lebensdauer! Bild zeigt den Unterschied. Bei Tyvek ist die gesamte Dicke funktionell. Wenn also (BILD)hier das Material angekratzt wird, dann ist noch diese ganze restliche Dicke funktionsfähig! Verschiedene Dicken…. Bild rechts oben – Produkt mit 11micron Film. Wie dick ist ein Haar? 80micron. 8x dicker als der Film, und der soll 50Jahre halten? Die guten Filme fangen mit 20-25micron an. Thickness (11-45 µm) thickness = robust = good resistance PE instead of PP PP film resist better to higher temperatures PP film has better dimensional stability Is the film UV and Heat stabilized? 1. Crucial for the exposure time to sunlight (before roof covering) 2. Crucial for the aging due to permanent exposure to medium temperatures under roof covering Level of CaC03 in the film the more CaCO3 (calcium-carbonate), the less polymer and the faster the degradation under UV and Heat.

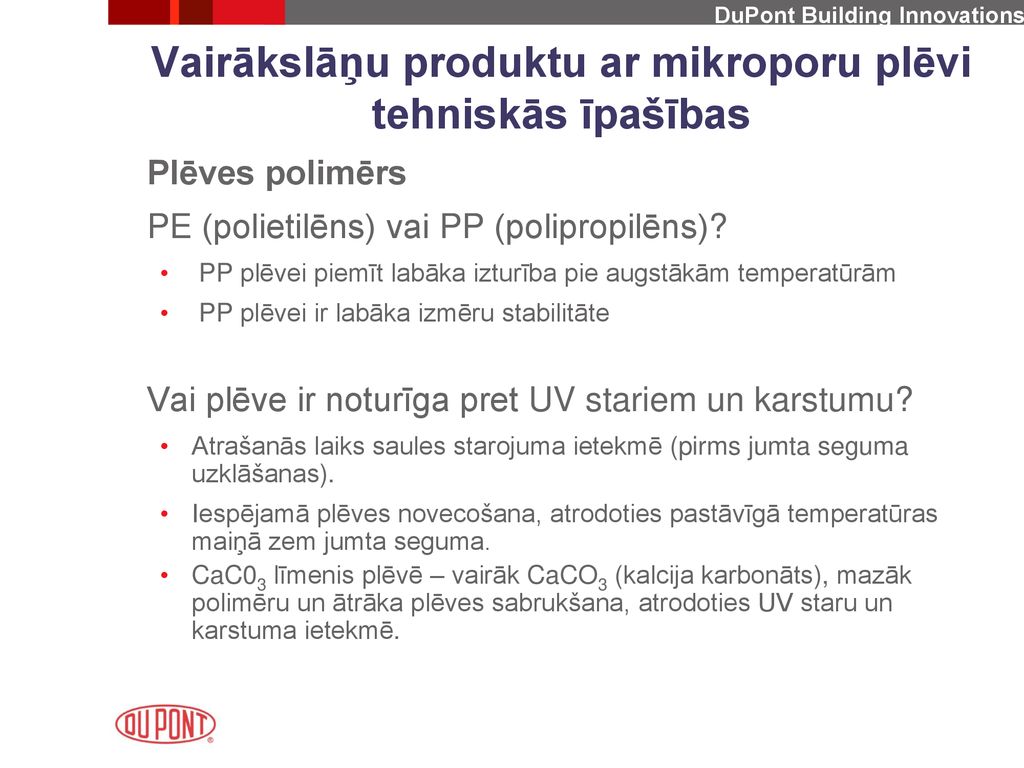

7 Vairākslāņu produktu ar mikroporu plēvi tehniskās īpašības
Plēves polimērs PE (polietilēns) vai PP (polipropilēns)? PP plēvei piemīt labāka izturība pie augstākām temperatūrām PP plēvei ir labāka izmēru stabilitāte Vai plēve ir noturīga pret UV stariem un karstumu? Atrašanās laiks saules starojuma ietekmē (pirms jumta seguma uzklāšanas). Iespējamā plēves novecošana, atrodoties pastāvīgā temperatūras maiņā zem jumta seguma. CaC03 līmenis plēvē – vairāk CaCO3 (kalcija karbonāts), mazāk polimēru un ātrāka plēves sabrukšana, atrodoties UV staru un karstuma ietekmē.

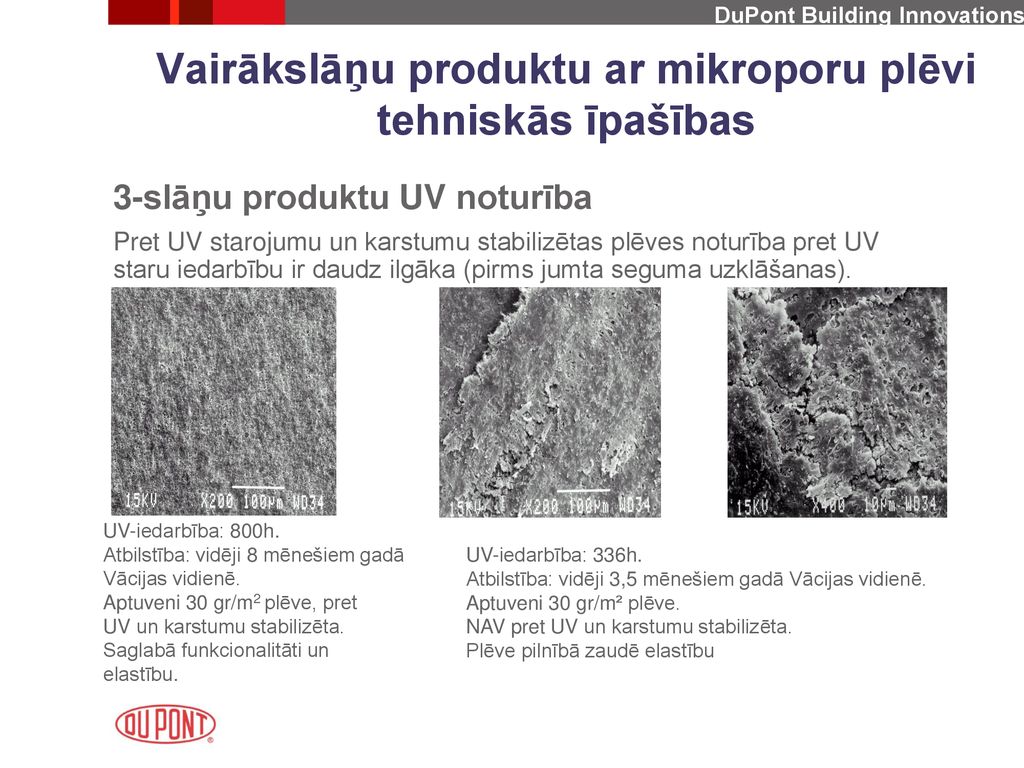

8 Vairākslāņu produktu ar mikroporu plēvi tehniskās īpašības
3-slāņu produktu UV noturība Pret UV starojumu un karstumu stabilizētas plēves noturība pret UV staru iedarbību ir daudz ilgāka (pirms jumta seguma uzklāšanas). Bei der Konstruktion eines Hauses kann die Bahn schon mal mehrere Monate der Witterung ausgesetzt sein. Deshalb sollte das obere Vlies UV-stabil sein. Noch wichtiger allerdings ist die UV-stabilität des Films. Zufall: Film und 3-lagen Produkt UV-exposure. Die Wasserdurchlässigkeit wurde getestet. Ergebnisse für Film und Produkt waren genau gleich. Das Vlies hat also garnicht vor UV geschützt. Warum? Das Vlies ist sehr offenporig. Die Dicke des Vlieses ist nicht ausreichend, um den Film zu schützen. Bild – exposed in lab, nach 800h ist dieser Film von 40micron noch gut! Ausreichend UV-stabilisiert… Aber Film ist teuer. Deshalb benutzen viele einen anderen Film. Recht daneben, Filme, die weniger UV ausgesetzt waren, der Film ist kaputt. Laminierte SAMPLES, schlechtere Produkte – ca. 200h. Das sind Filme, die im Dachbahnenbereich eingesetzt werden oder wurden. Das Problem ist ja, dass man den Film nicht sehen kann. Schadensfall – gegen Licht – film kaputt – 8months exposure. UV-iedarbība: 800h. Atbilstība: vidēji 8 mēnešiem gadā Vācijas vidienē. Aptuveni 30 gr/m2 plēve, pret UV un karstumu stabilizēta. Saglabā funkcionalitāti un elastību. UV-iedarbība: 336h. Atbilstība: vidēji 3,5 mēnešiem gadā Vācijas vidienē. Aptuveni 30 gr/m² plēve. NAV pret UV un karstumu stabilizēta. Plēve pilnībā zaudē elastību

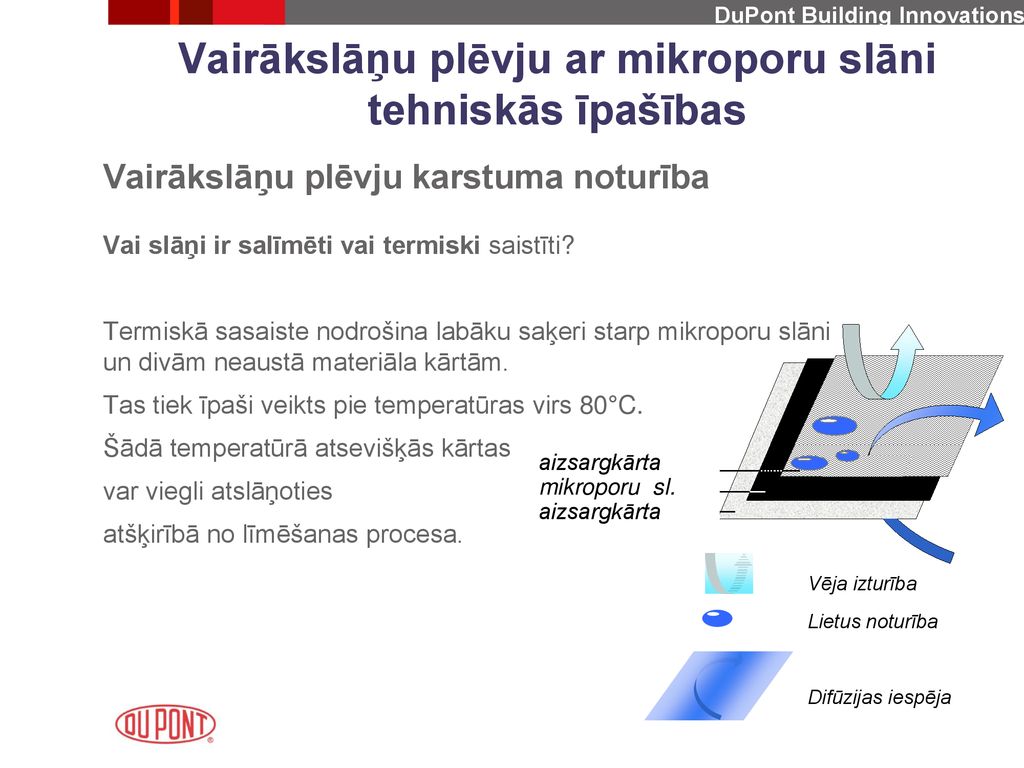

9 Vairākslāņu plēvju ar mikroporu slāni tehniskās īpašības
Vairākslāņu plēvju karstuma noturība Vai slāņi ir salīmēti vai termiski saistīti? Termiskā sasaiste nodrošina labāku saķeri starp mikroporu slāni un divām neaustā materiāla kārtām. Tas tiek īpaši veikts pie temperatūras virs 80°C. Šādā temperatūrā atsevišķās kārtas var viegli atslāņoties atšķirībā no līmēšanas procesa. Lietus noturība Vēja izturība Difūzijas iespēja aizsargkārta mikroporu sl. Weiteres problem! Temperaturbelastung! Was steht auf den Datenblättern? Max. Temp? 120??WOW Welches sind denn die richtigen/tatsächlichen max. Temperaturen auf der Underdeck/Unterspannbahn? 80-95°C! Deshalb sollte man also mit 80°C nicht zufrieden sein. 3-lagenProdukte – verklebt oder verschweisst? Unterschiedliche Temperaturbeständigkeit…! Die meisten Produkte sind verschweisst, 3-lagenPP o bis zu 90+C. Geklebte Produkte – guter Kleber, schlechter Kleber. 30min 80° noch ok. 30min 90° naja, total verzogen. 30min 100° Generell: Der Film muss über die gesamte Lebensdauer die Wasserdichtigkeit garantieren… Wichtig sind hier die Stabilisatoren – UV und Hitze, wobei UV aggressiver als Hitze ist. - PP-films are more formstable than PE-films Due to the extreme low thickness of the film, this can result in a shrinkage of the film between the two spunbond layers). -->Safety against longevity. Heat- & UV-stabilized spunbond and film will not degrade so fast under the influence of heat

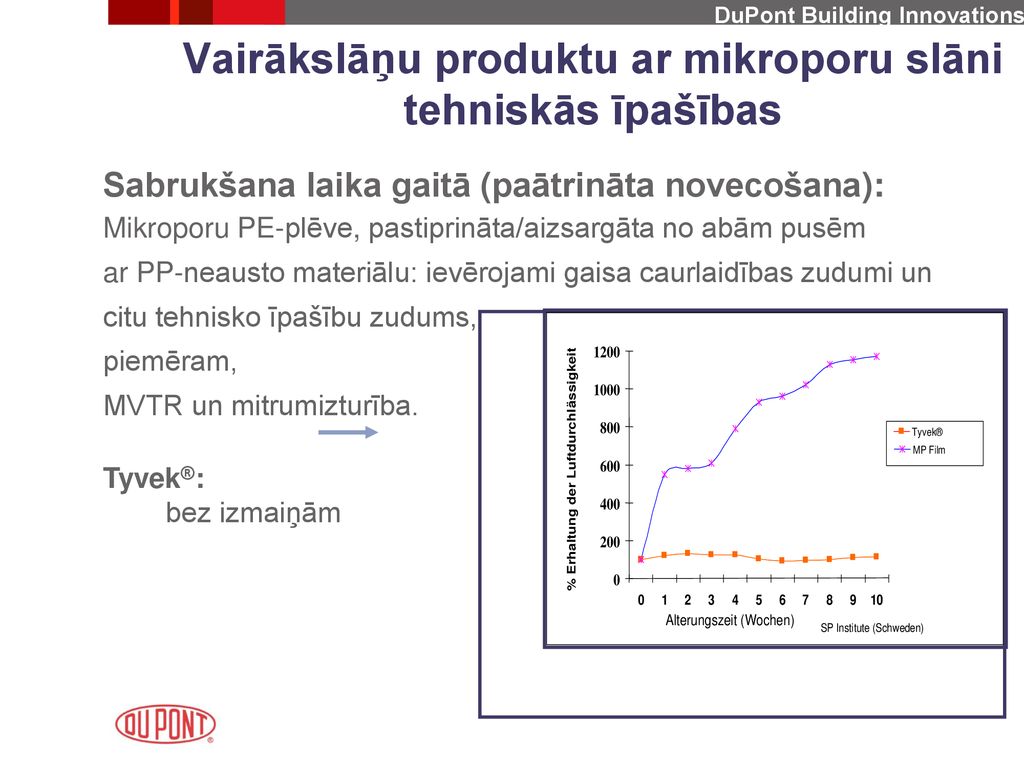

10 Vairākslāņu produktu ar mikroporu slāni tehniskās īpašības
Sabrukšana laika gaitā (paātrināta novecošana): Mikroporu PE-plēve, pastiprināta/aizsargāta no abām pusēm ar PP-neausto materiālu: ievērojami gaisa caurlaidības zudumi un citu tehnisko īpašību zudums, piemēram, MVTR un mitrumizturība. Tyvek®: bez izmaiņām

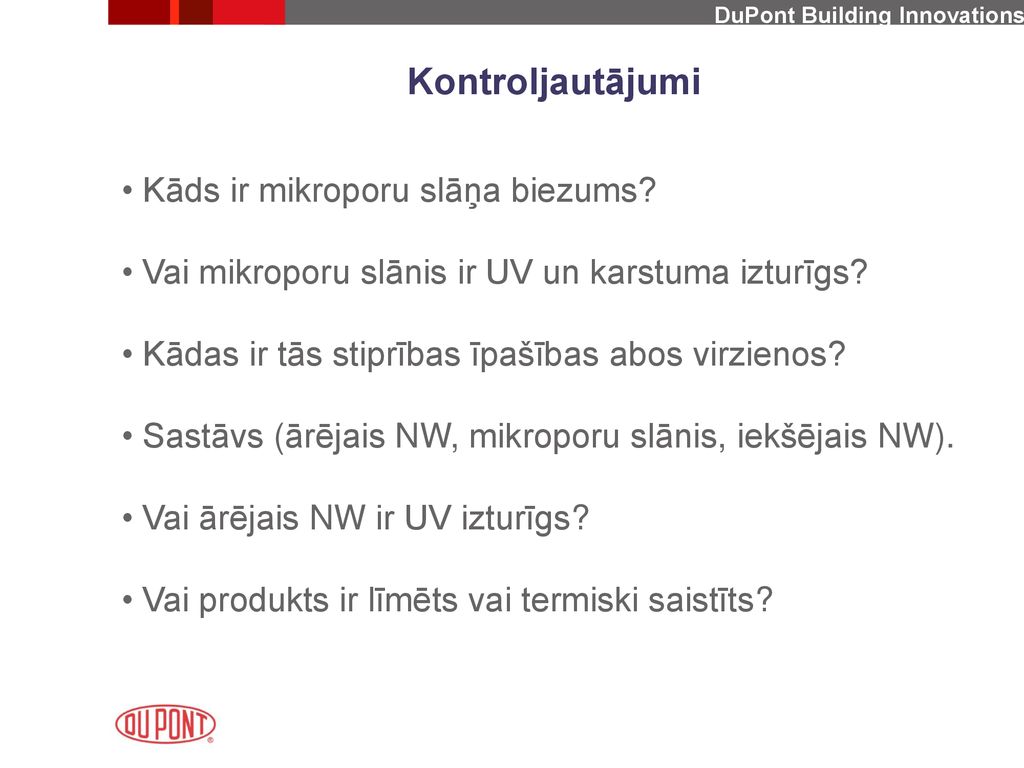

11 Kontroljautājumi Kāds ir mikroporu slāņa biezums?
Vai mikroporu slānis ir UV un karstuma izturīgs? Kādas ir tās stiprības īpašības abos virzienos? Sastāvs (ārējais NW, mikroporu slānis, iekšējais NW). Vai ārējais NW ir UV izturīgs? Vai produkts ir līmēts vai termiski saistīts? Checkliste? Wie entscheidet man, selektiert man?

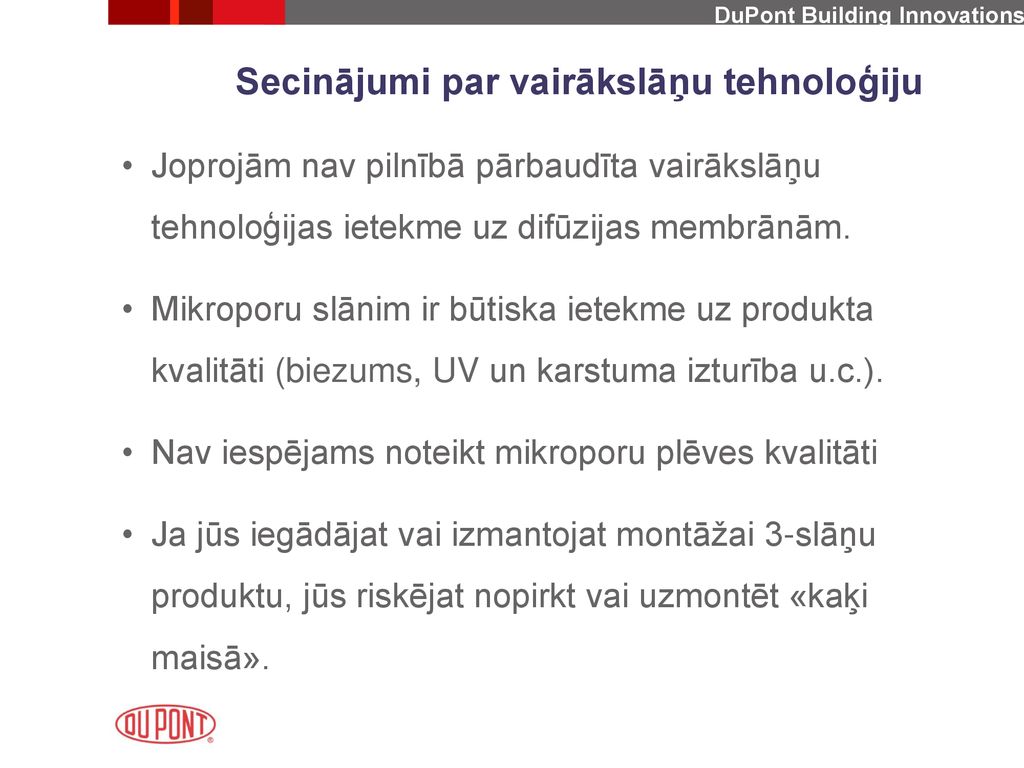

12 Secinājumi par vairākslāņu tehnoloģiju
Joprojām nav pilnībā pārbaudīta vairākslāņu tehnoloģijas ietekme uz difūzijas membrānām. Mikroporu slānim ir būtiska ietekme uz produkta kvalitāti (biezums, UV un karstuma izturība u.c.). Nav iespējams noteikt mikroporu plēves kvalitāti Ja jūs iegādājat vai izmantojat montāžai 3-slāņu produktu, jūs riskējat nopirkt vai uzmontēt «kaķi maisā». Checkliste? Wie entscheidet man, selektiert man?

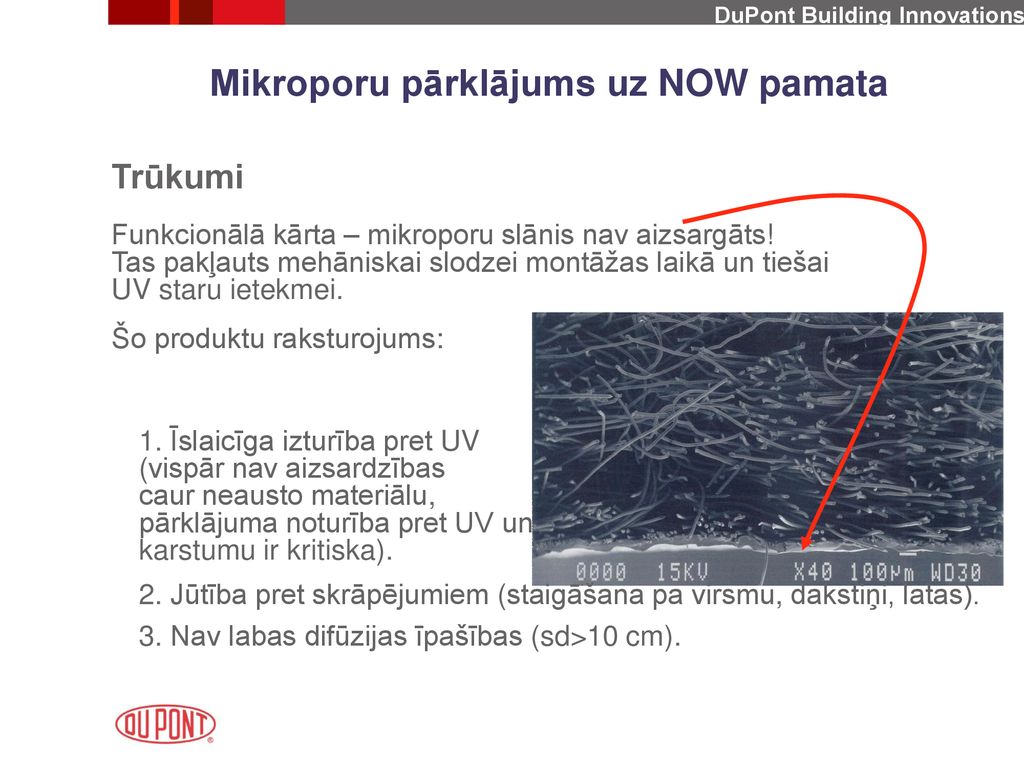

13 Mikroporu pārklājums uz NOW pamata
Trūkumi Funkcionālā kārta – mikroporu slānis nav aizsargāts! Tas pakļauts mehāniskai slodzei montāžas laikā un tiešai UV staru ietekmei. Šo produktu raksturojums: 1. Īslaicīga izturība pret UV (vispār nav aizsardzības caur neausto materiālu, pārklājuma noturība pret UV un karstumu ir kritiska). 2. Jūtība pret skrāpējumiem (staigāšana pa virsmu, dakstiņi, latas). 3. Nav labas difūzijas īpašības (sd>10 cm). Es gibt auch noch andere Produkte, mit mikroporöse Beschichtung, unten. Polymer wird drauf gegossen! Funktionsschicht ist nach aussen nicht geschützt, frei. Muss bessere Resistenz gegen Schaden haben. Also dickere Beschichtung – geringere Sd-wert. Wird weniger diffusionsoffen!

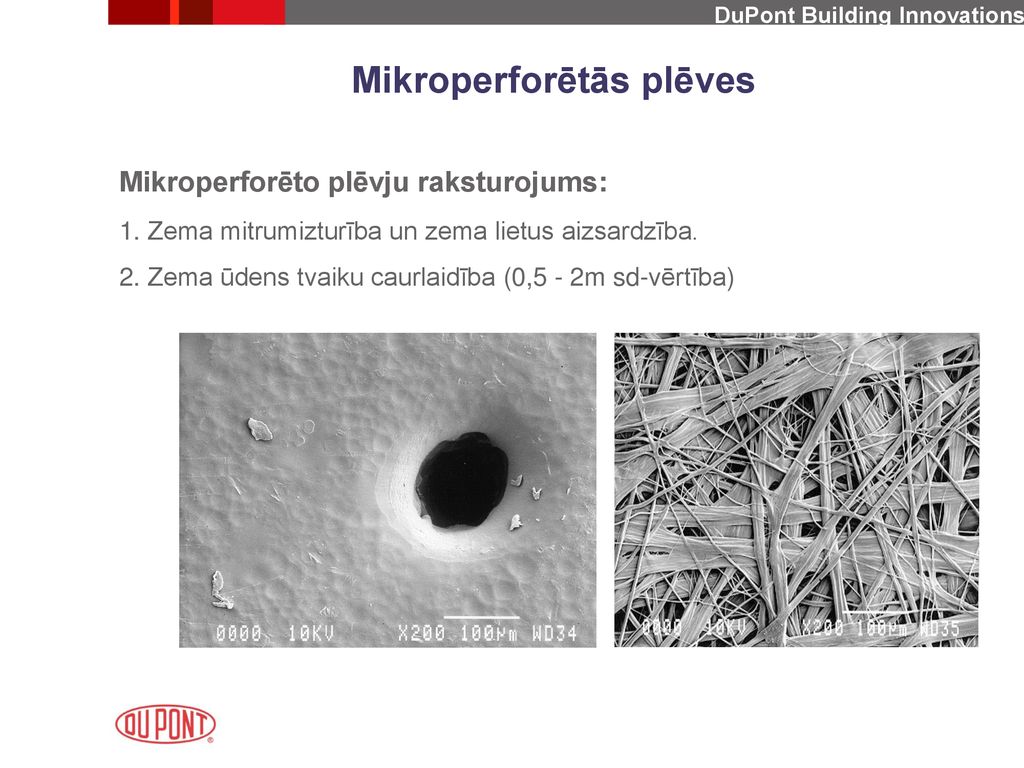

14 Mikroperforētās plēves
Mikroperforēto plēvju raksturojums: 1. Zema mitrumizturība un zema lietus aizsardzība. 2. Zema ūdens tvaiku caurlaidība (0,5 - 2m sd-vērtība)
