1 BBS-Sicherheitsschulung GEFAHRSTOFFE/GEFAHRENBEREICHE Schulung im Auftrag der Mineraloelgesellschaften BP, Eni, JET, OMV, ORLEN, Shell, Total

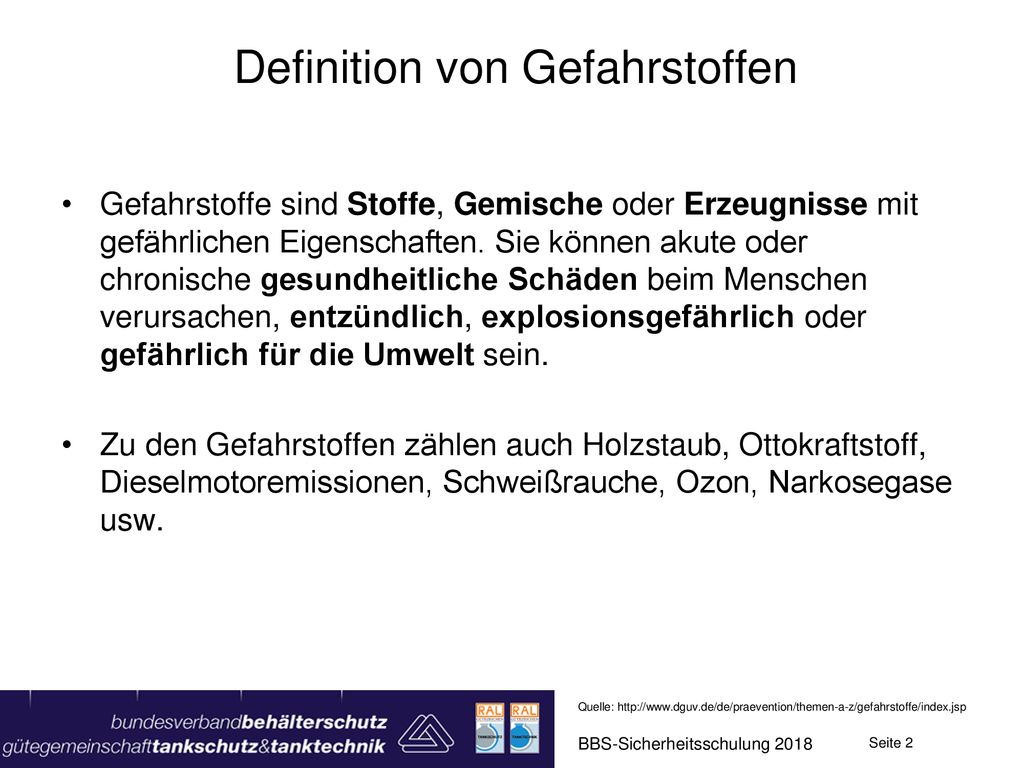

2 Definition von Gefahrstoffen
Gefahrstoffe sind Stoffe, Gemische oder Erzeugnisse mit gefährlichen Eigenschaften. Sie können akute oder chronische gesundheitliche Schäden beim Menschen verursachen, entzündlich, explosionsgefährlich oder gefährlich für die Umwelt sein. Zu den Gefahrstoffen zählen auch Holzstaub, Ottokraftstoff, Dieselmotoremissionen, Schweißrauche, Ozon, Narkosegase usw. Quelle: BBS-Sicherheitsschulung 2018

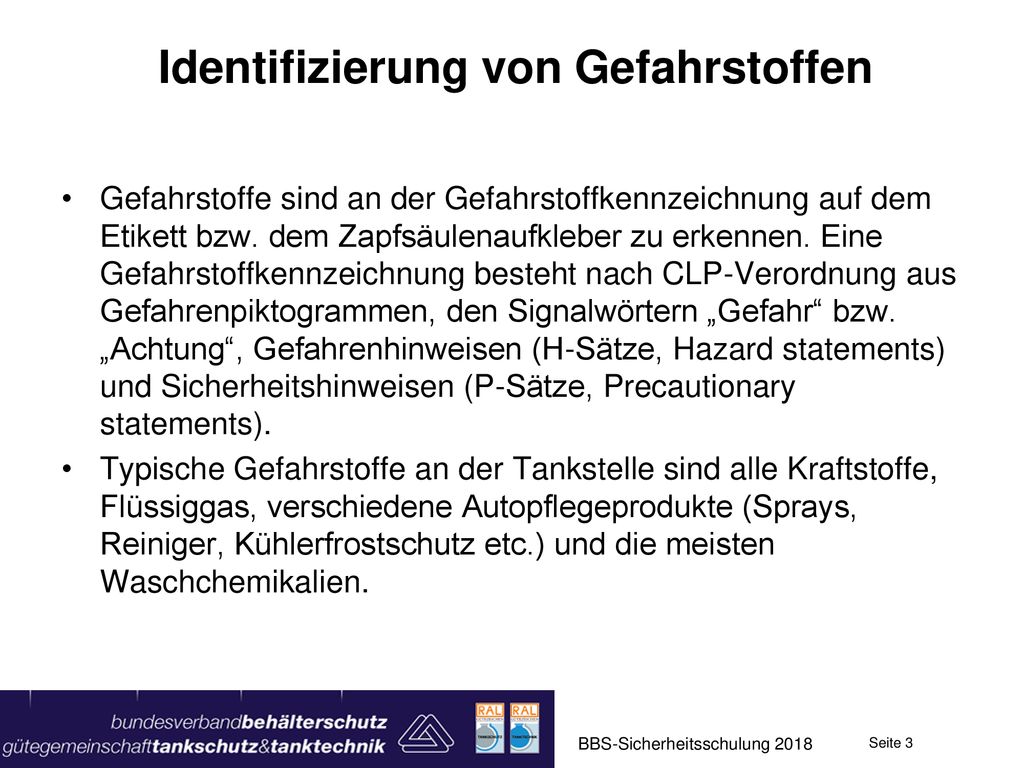

3 Identifizierung von Gefahrstoffen
Gefahrstoffe sind an der Gefahrstoffkennzeichnung auf dem Etikett bzw. dem Zapfsäulenaufkleber zu erkennen. Eine Gefahrstoffkennzeichnung besteht nach CLP-Verordnung aus Gefahrenpiktogrammen, den Signalwörtern „Gefahr“ bzw. „Achtung“, Gefahrenhinweisen (H-Sätze, Hazard statements) und Sicherheitshinweisen (P-Sätze, Precautionary statements). Typische Gefahrstoffe an der Tankstelle sind alle Kraftstoffe, Flüssiggas, verschiedene Autopflegeprodukte (Sprays, Reiniger, Kühlerfrostschutz etc.) und die meisten Waschchemikalien. BBS-Sicherheitsschulung 2018

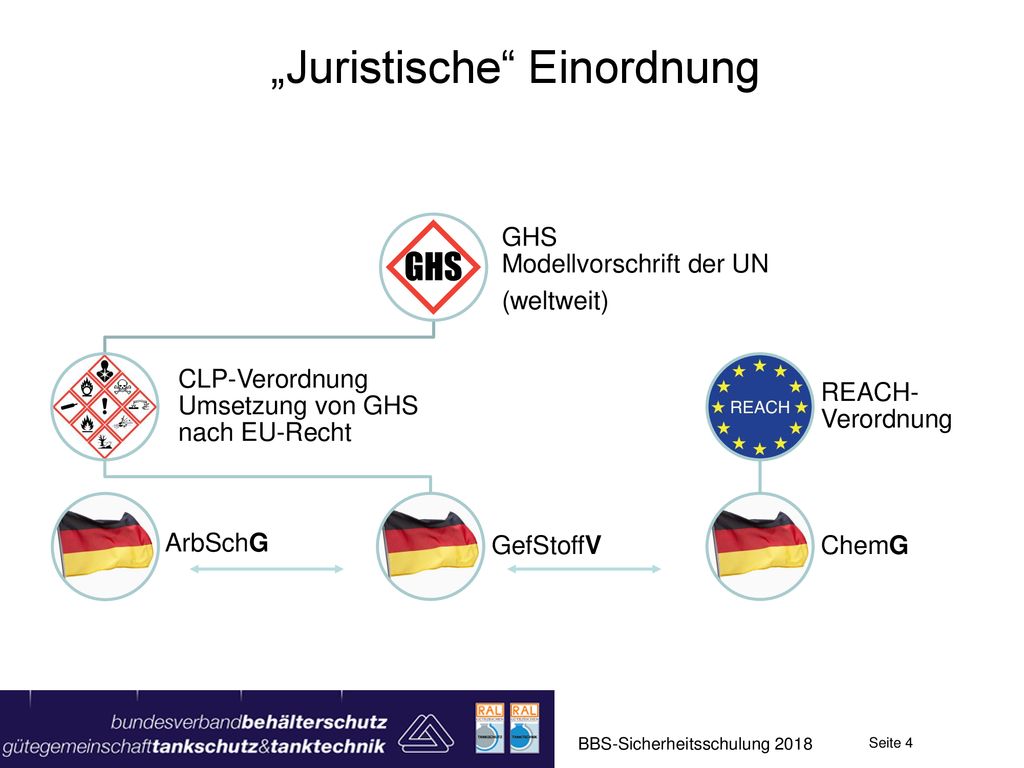

4 „Juristische“ Einordnung
GHS Modellvorschrift der UN (weltweit) CLP-Verordnung Umsetzung von GHS nach EU-Recht GefStoffV ArbSchG REACH-Verordnung ChemG GHS: global harmonisierte System zur Einstufung und Kennzeichnung von Chemikalien (GHS, englisch Globally Harmonized System of Classification, Labelling and Packaging of Chemicals CLP: CLP steht für Classification, Labelling and Packaging, also für die Einstufung, Kennzeichnung und Verpackung von Stoffen und Gemischen. REACH: Registration, Evaluation, Authorisation and Restriction of Chemicals, also für die Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien. Die Gefahrstoffverordnung (GefStoffV) ist eine deutsche Verordnung zum Schutz vor gefährlichen Stoffen im deutschen Arbeitsschutz. Die Verordnungsermächtigung ist im Chemikaliengesetz (ChemG) enthalten. Seit 2005 ist auch das Arbeitsschutzgesetz gesetzliche Grundlage für die GefStoffV. BBS-Sicherheitsschulung 2018

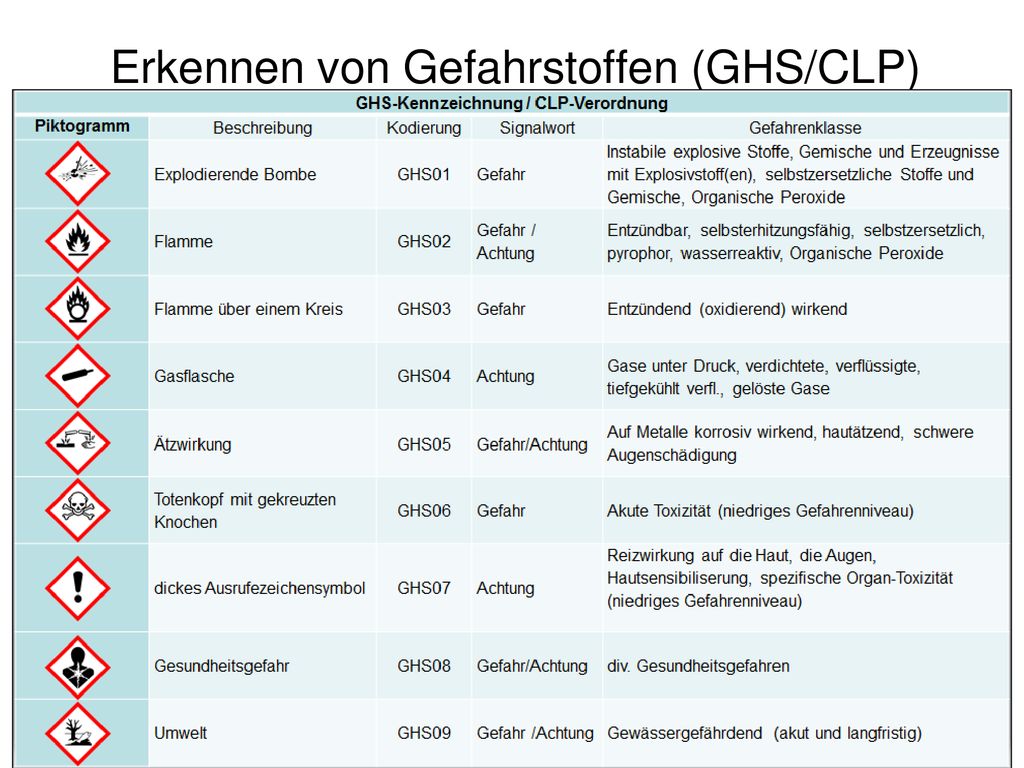

5 Erkennen von Gefahrstoffen (GHS/CLP)

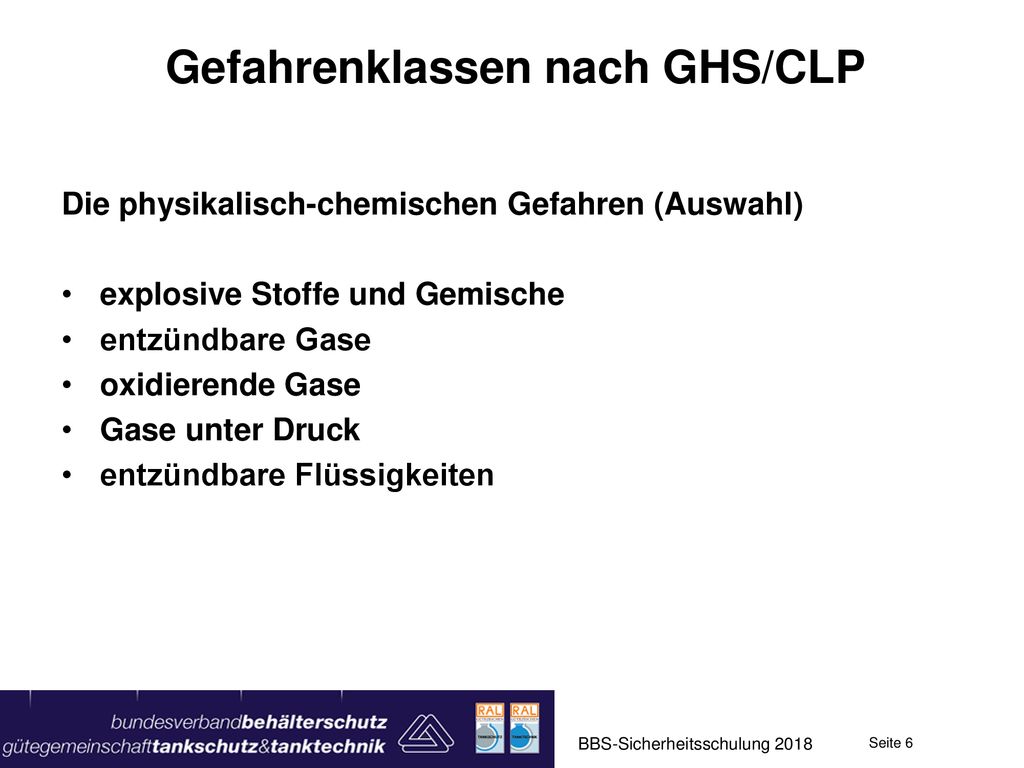

6 Gefahrenklassen nach GHS/CLP
Die physikalisch-chemischen Gefahren (Auswahl) explosive Stoffe und Gemische entzündbare Gase oxidierende Gase Gase unter Druck entzündbare Flüssigkeiten BBS-Sicherheitsschulung 2018

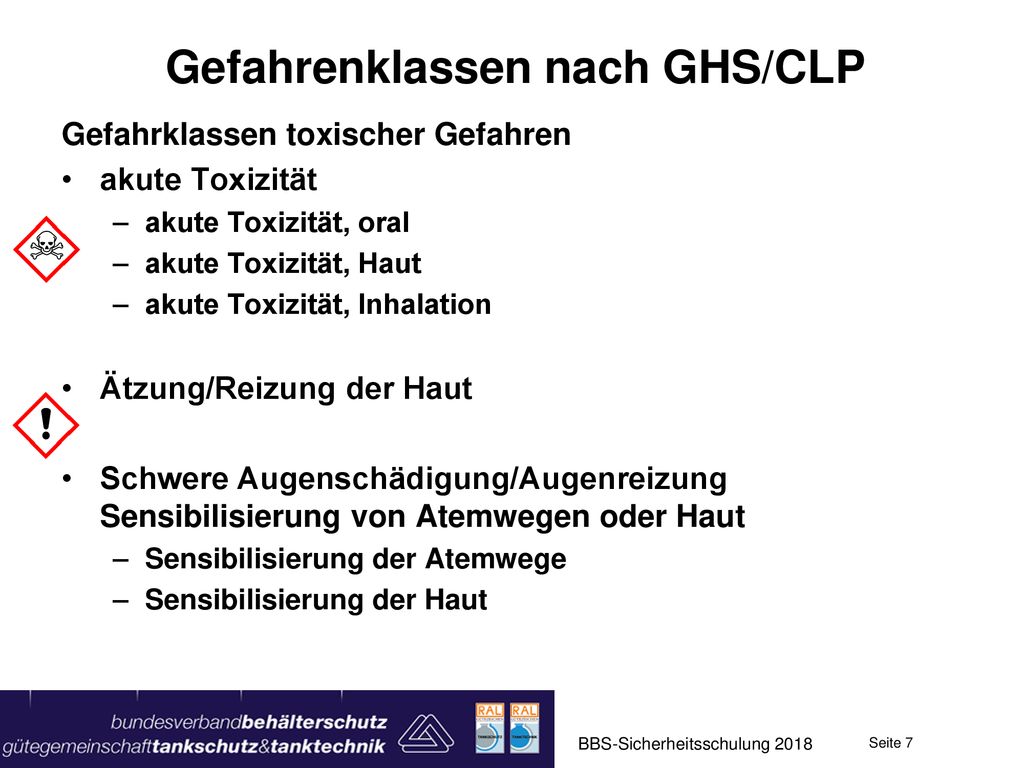

7 Gefahrenklassen nach GHS/CLP
Gefahrklassen toxischer Gefahren akute Toxizität akute Toxizität, oral akute Toxizität, Haut akute Toxizität, Inhalation Ätzung/Reizung der Haut Schwere Augenschädigung/Augenreizung Sensibilisierung von Atemwegen oder Haut Sensibilisierung der Atemwege Sensibilisierung der Haut BBS-Sicherheitsschulung 2018

8 Gefahrenklassen nach GHS/CLP
Gefahrklassen toxischer Gefahren Kanzerogenität Keimzell-Mutagenität Reproduktionstoxizität Spezifische Zielorgan-Toxizität (einmalige Exposition) Spezifische Zielorgan-Toxizität (wiederholte Exposition) Aspirationsgefahr C-M-R TOST Keimzellen-Eizellen und/oder Spermien, deren DNA durch mutagene Stoffe verändert werden kann Aspiration-Eindringen von Material (z.B. Speichel, Flüssigkeit, Nahrung, Erbrochenem) in die Atemwege durch unbeabsichtigtes Einatmen („sich verschlucken“). Aspirationstoxische Stoffe (z.B. dünnflüssige Kohlenwasserstoffe), können, wenn sie in der Lunge verbleiben, eine Lungenentzündung auslösen, die tödlich enden kann BBS-Sicherheitsschulung 2018

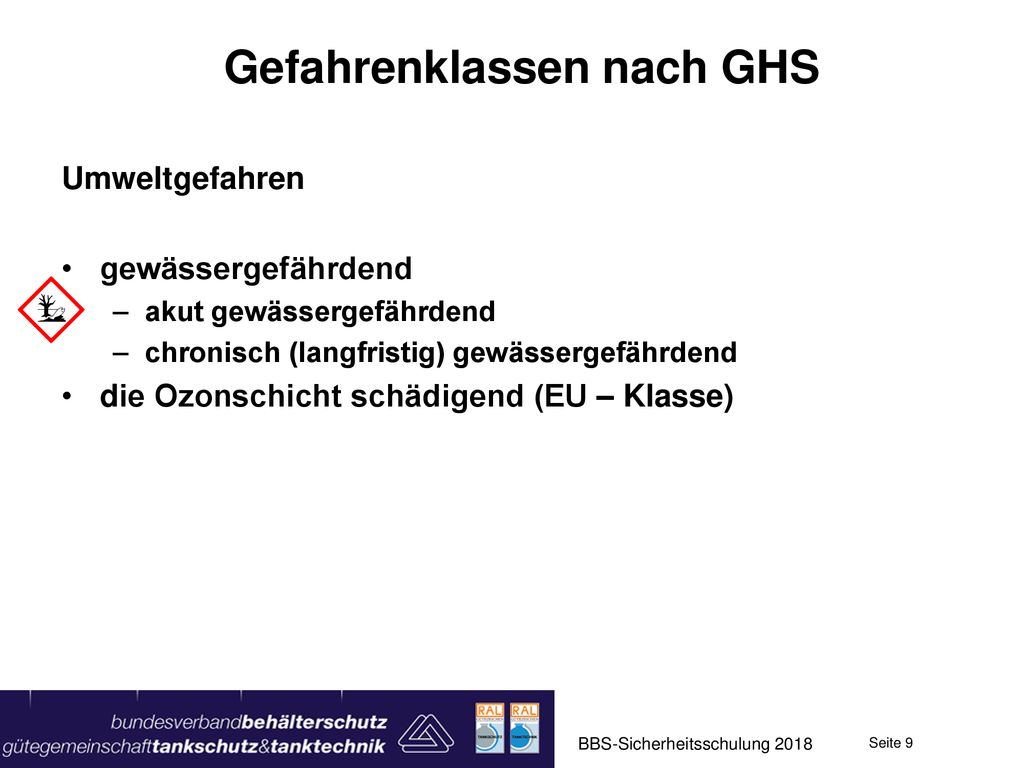

9 Gefahrenklassen nach GHS
Umweltgefahren gewässergefährdend akut gewässergefährdend chronisch (langfristig) gewässergefährdend die Ozonschicht schädigend (EU – Klasse) BBS-Sicherheitsschulung 2018

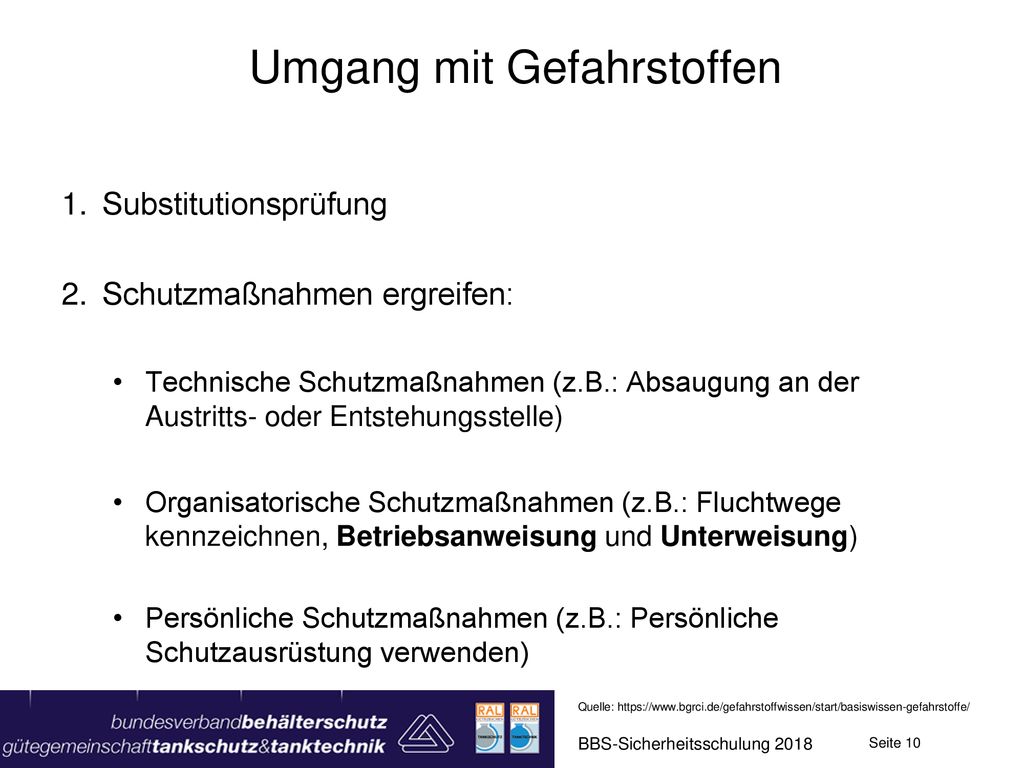

10 Umgang mit Gefahrstoffen
Substitutionsprüfung 2. Schutzmaßnahmen ergreifen: Technische Schutzmaßnahmen (z.B.: Absaugung an der Austritts- oder Entstehungsstelle) Organisatorische Schutzmaßnahmen (z.B.: Fluchtwege kennzeichnen, Betriebsanweisung und Unterweisung) Persönliche Schutzmaßnahmen (z.B.: Persönliche Schutzausrüstung verwenden) Quelle: BBS-Sicherheitsschulung 2018

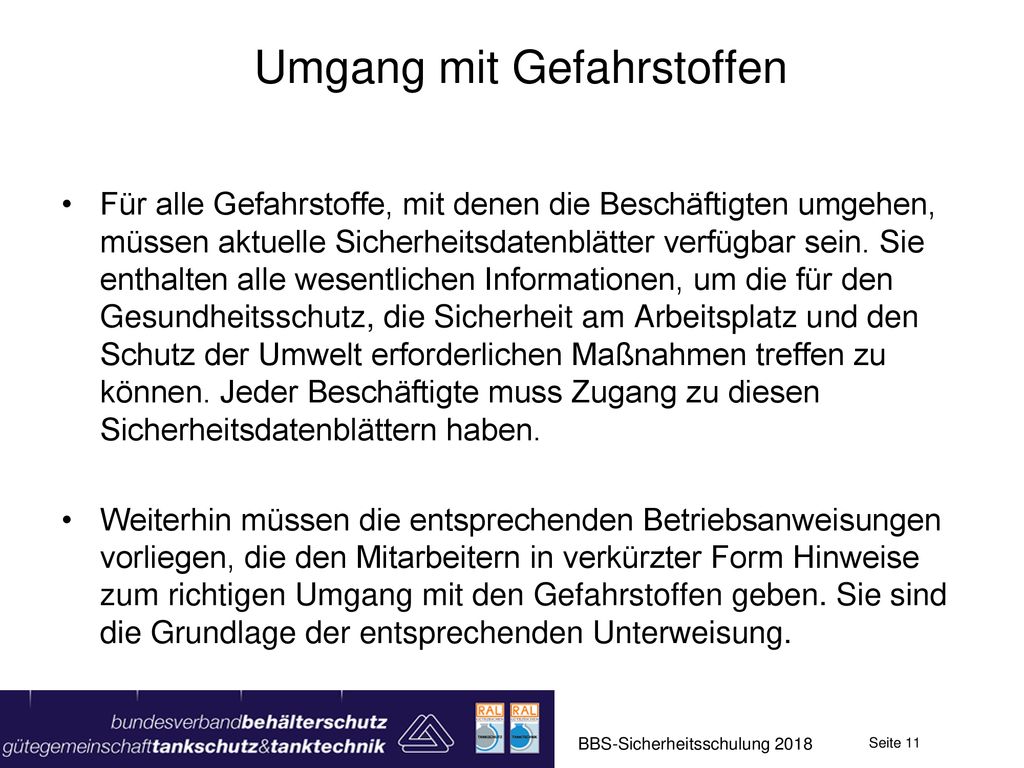

11 Umgang mit Gefahrstoffen
Für alle Gefahrstoffe, mit denen die Beschäftigten umgehen, müssen aktuelle Sicherheitsdatenblätter verfügbar sein. Sie enthalten alle wesentlichen Informationen, um die für den Gesundheitsschutz, die Sicherheit am Arbeitsplatz und den Schutz der Umwelt erforderlichen Maßnahmen treffen zu können. Jeder Beschäftigte muss Zugang zu diesen Sicherheitsdatenblättern haben. Weiterhin müssen die entsprechenden Betriebsanweisungen vorliegen, die den Mitarbeitern in verkürzter Form Hinweise zum richtigen Umgang mit den Gefahrstoffen geben. Sie sind die Grundlage der entsprechenden Unterweisung. BBS-Sicherheitsschulung 2018

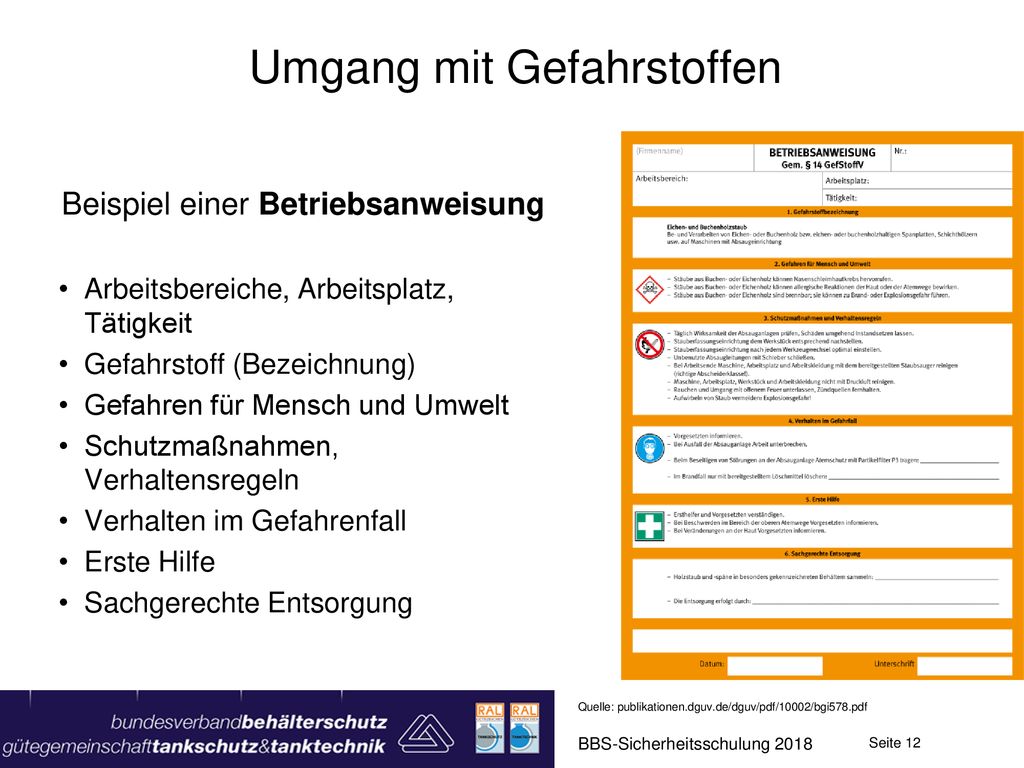

12 Umgang mit Gefahrstoffen
Beispiel einer Betriebsanweisung Arbeitsbereiche, Arbeitsplatz, Tätigkeit Gefahrstoff (Bezeichnung) Gefahren für Mensch und Umwelt Schutzmaßnahmen, Verhaltensregeln Verhalten im Gefahrenfall Erste Hilfe Sachgerechte Entsorgung Quelle: publikationen.dguv.de/dguv/pdf/10002/bgi578.pdf BBS-Sicherheitsschulung 2018

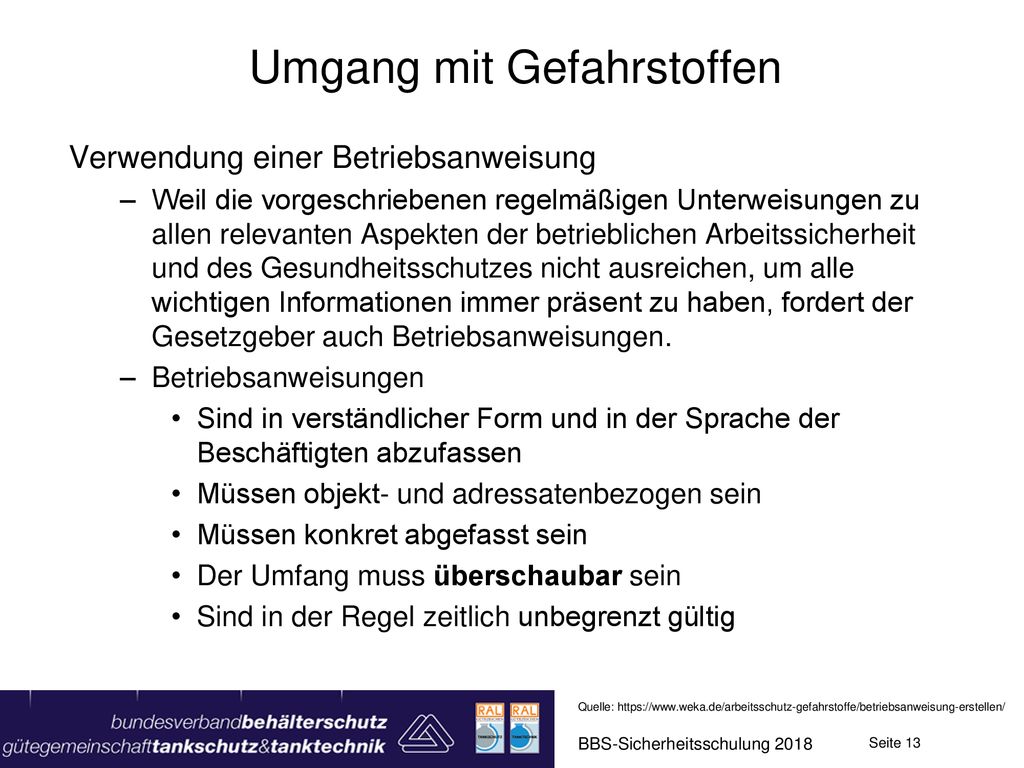

13 Umgang mit Gefahrstoffen
Verwendung einer Betriebsanweisung Weil die vorgeschriebenen regelmäßigen Unterweisungen zu allen relevanten Aspekten der betrieblichen Arbeitssicherheit und des Gesundheitsschutzes nicht ausreichen, um alle wichtigen Informationen immer präsent zu haben, fordert der Gesetzgeber auch Betriebsanweisungen. Betriebsanweisungen Sind in verständlicher Form und in der Sprache der Beschäftigten abzufassen Müssen objekt- und adressatenbezogen sein Müssen konkret abgefasst sein Der Umfang muss überschaubar sein Sind in der Regel zeitlich unbegrenzt gültig Quelle: BBS-Sicherheitsschulung 2018

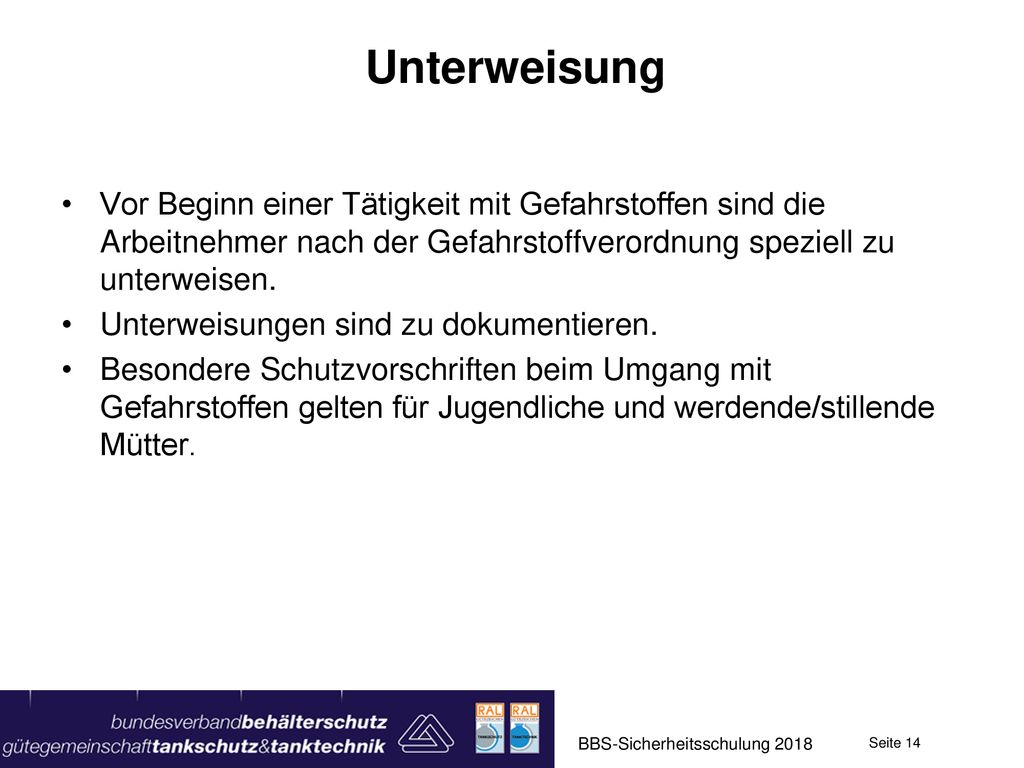

14 Unterweisung Vor Beginn einer Tätigkeit mit Gefahrstoffen sind die Arbeitnehmer nach der Gefahrstoffverordnung speziell zu unterweisen. Unterweisungen sind zu dokumentieren. Besondere Schutzvorschriften beim Umgang mit Gefahrstoffen gelten für Jugendliche und werdende/stillende Mütter. BBS-Sicherheitsschulung 2018

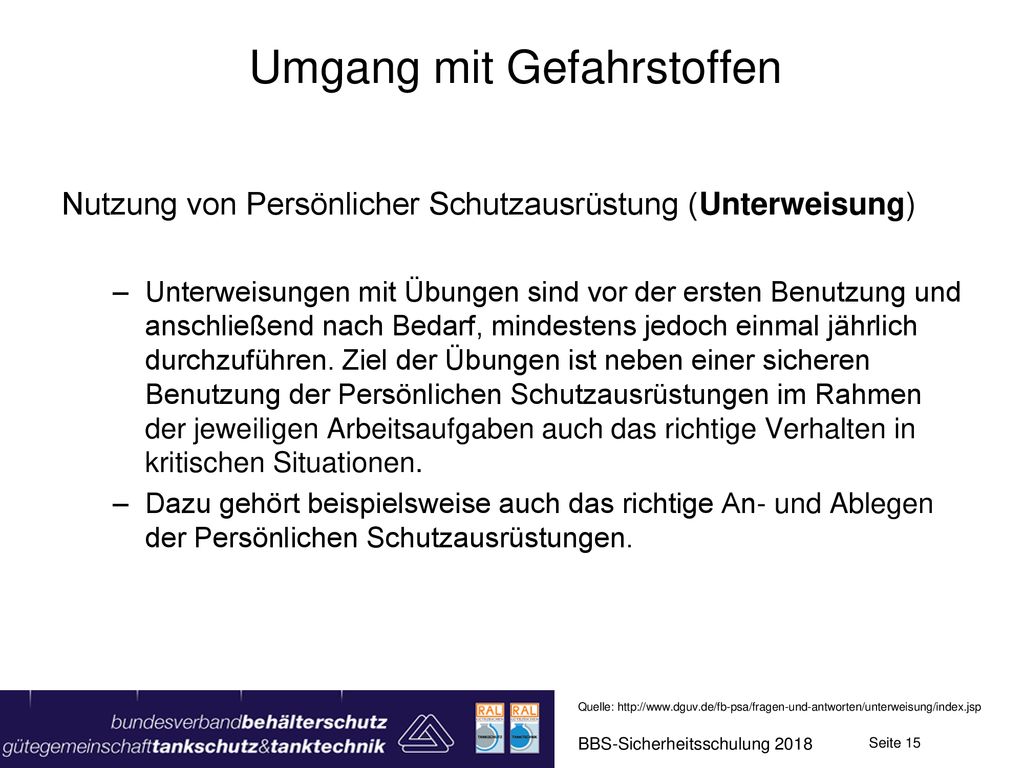

15 Umgang mit Gefahrstoffen
Nutzung von Persönlicher Schutzausrüstung (Unterweisung) Unterweisungen mit Übungen sind vor der ersten Benutzung und anschließend nach Bedarf, mindestens jedoch einmal jährlich durchzuführen. Ziel der Übungen ist neben einer sicheren Benutzung der Persönlichen Schutzausrüstungen im Rahmen der jeweiligen Arbeitsaufgaben auch das richtige Verhalten in kritischen Situationen. Dazu gehört beispielsweise auch das richtige An- und Ablegen der Persönlichen Schutzausrüstungen. Quelle: BBS-Sicherheitsschulung 2018

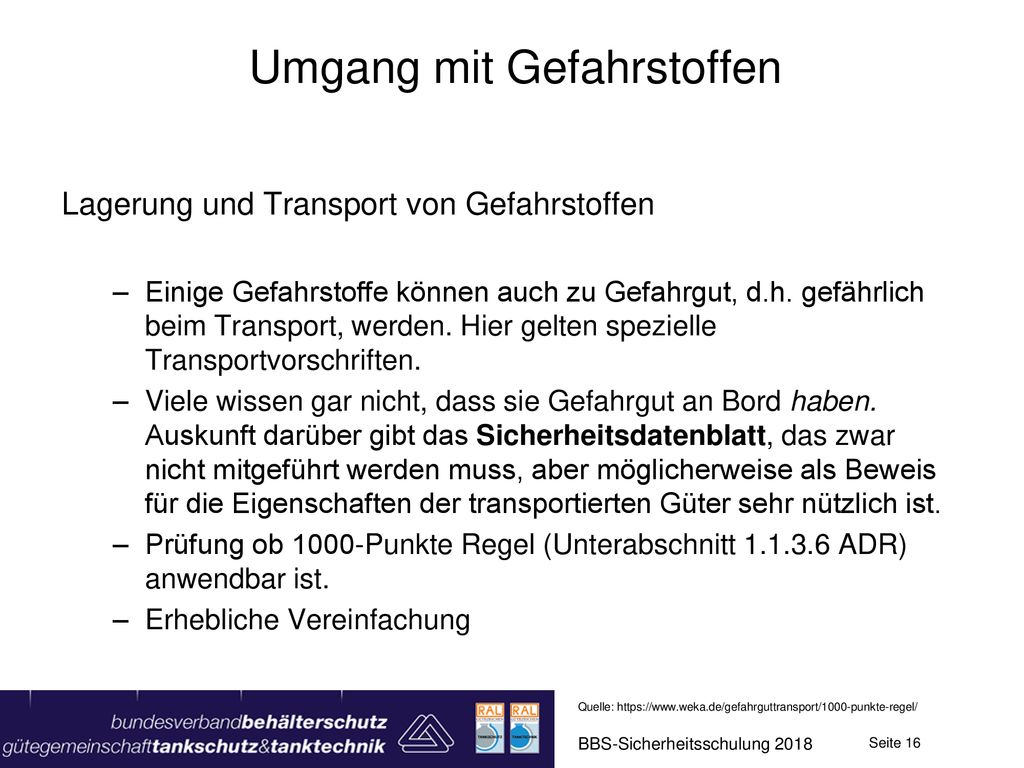

16 Umgang mit Gefahrstoffen
Lagerung und Transport von Gefahrstoffen Einige Gefahrstoffe können auch zu Gefahrgut, d.h. gefährlich beim Transport, werden. Hier gelten spezielle Transportvorschriften. Viele wissen gar nicht, dass sie Gefahrgut an Bord haben. Auskunft darüber gibt das Sicherheitsdatenblatt, das zwar nicht mitgeführt werden muss, aber möglicherweise als Beweis für die Eigenschaften der transportierten Güter sehr nützlich ist. Prüfung ob 1000-Punkte Regel (Unterabschnitt ADR) anwendbar ist. Erhebliche Vereinfachung Quelle: BBS-Sicherheitsschulung 2018

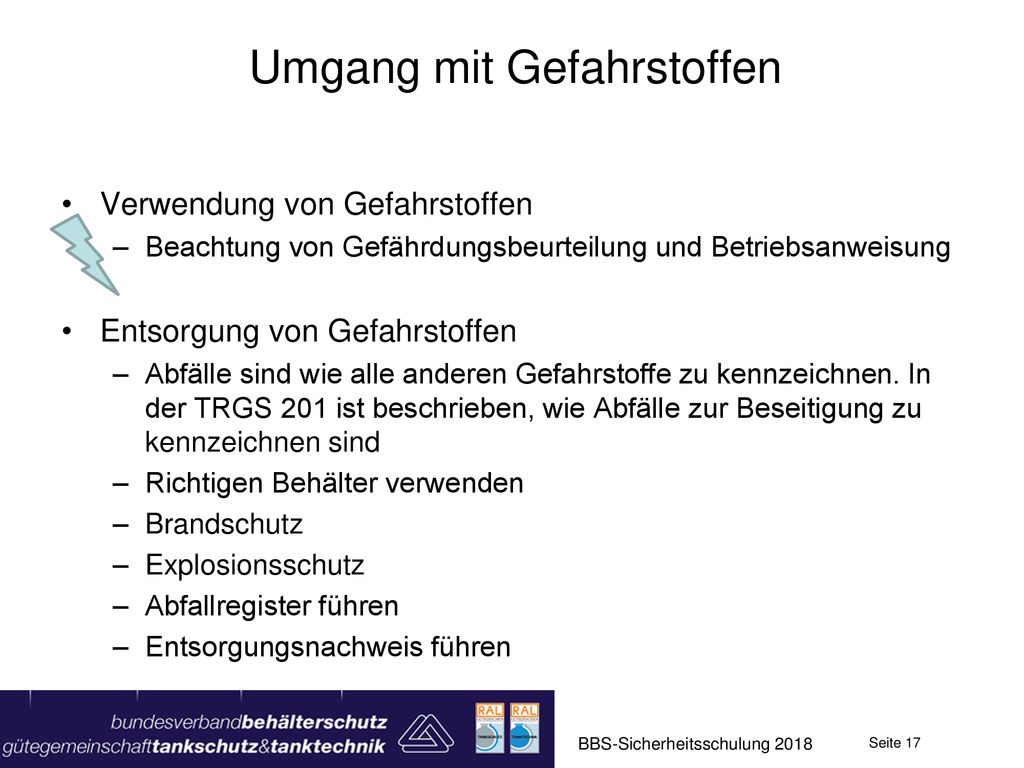

17 Umgang mit Gefahrstoffen
Verwendung von Gefahrstoffen Beachtung von Gefährdungsbeurteilung und Betriebsanweisung Entsorgung von Gefahrstoffen Abfälle sind wie alle anderen Gefahrstoffe zu kennzeichnen. In der TRGS 201 ist beschrieben, wie Abfälle zur Beseitigung zu kennzeichnen sind Richtigen Behälter verwenden Brandschutz Explosionsschutz Abfallregister führen Entsorgungsnachweis führen BBS-Sicherheitsschulung 2018

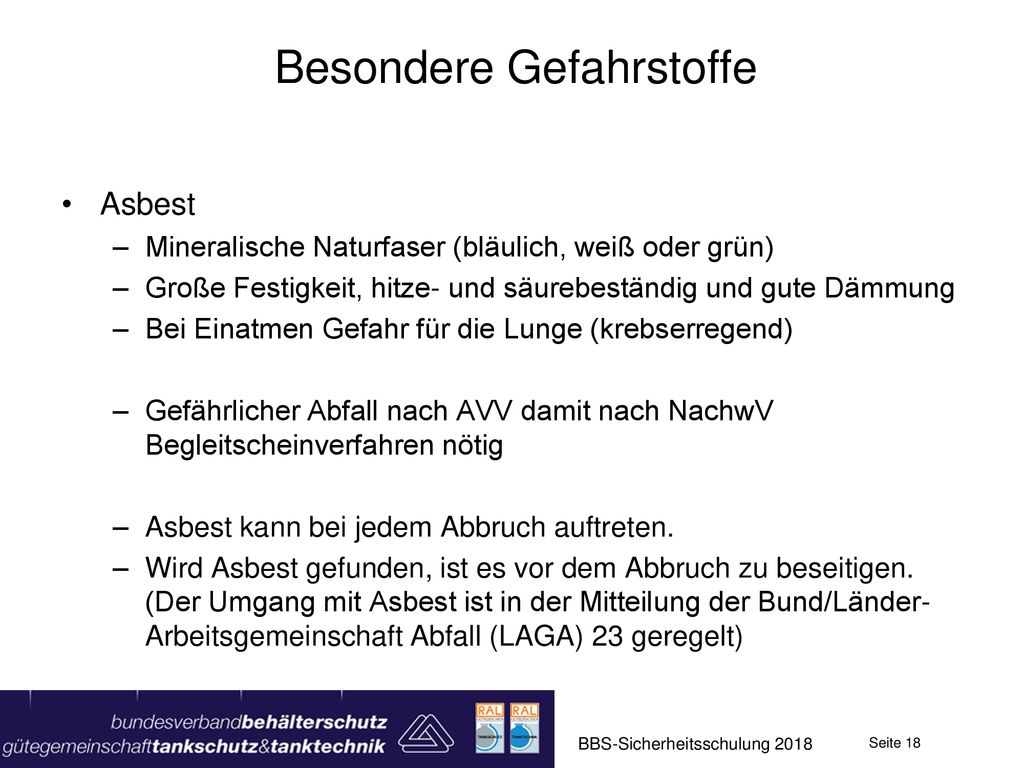

18 Besondere Gefahrstoffe
Asbest Mineralische Naturfaser (bläulich, weiß oder grün) Große Festigkeit, hitze- und säurebeständig und gute Dämmung Bei Einatmen Gefahr für die Lunge (krebserregend) Gefährlicher Abfall nach AVV damit nach NachwV Begleitscheinverfahren nötig Asbest kann bei jedem Abbruch auftreten. Wird Asbest gefunden, ist es vor dem Abbruch zu beseitigen. (Der Umgang mit Asbest ist in der Mitteilung der Bund/Länder-Arbeitsgemeinschaft Abfall (LAGA) 23 geregelt) BBS-Sicherheitsschulung 2018

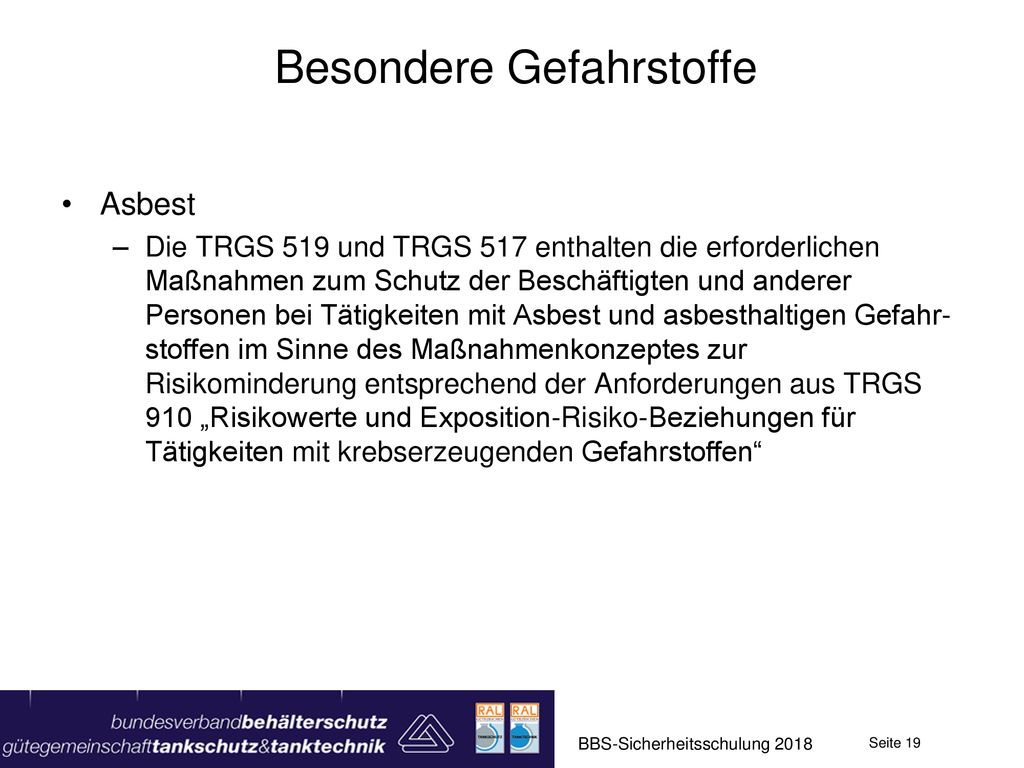

19 Besondere Gefahrstoffe
Asbest Die TRGS 519 und TRGS 517 enthalten die erforderlichen Maßnahmen zum Schutz der Beschäftigten und anderer Personen bei Tätigkeiten mit Asbest und asbesthaltigen Gefahr-stoffen im Sinne des Maßnahmenkonzeptes zur Risikominderung entsprechend der Anforderungen aus TRGS 910 „Risikowerte und Exposition-Risiko-Beziehungen für Tätigkeiten mit krebserzeugenden Gefahrstoffen“ BBS-Sicherheitsschulung 2018

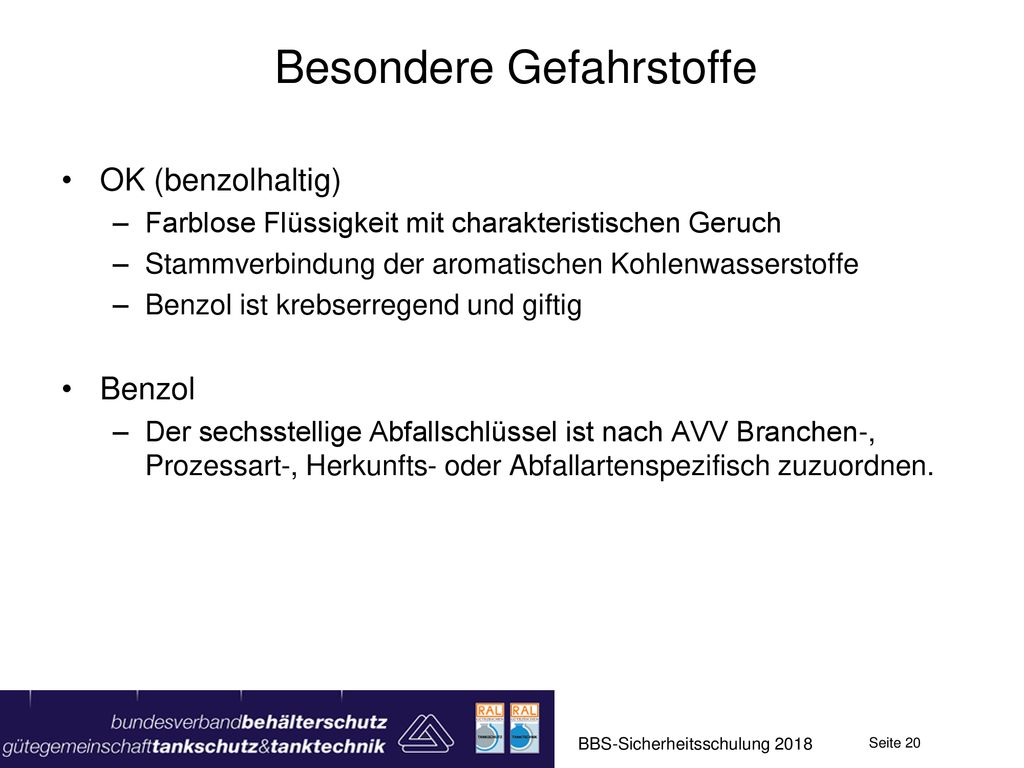

20 Besondere Gefahrstoffe
OK (benzolhaltig) Farblose Flüssigkeit mit charakteristischen Geruch Stammverbindung der aromatischen Kohlenwasserstoffe Benzol ist krebserregend und giftig Benzol Der sechsstellige Abfallschlüssel ist nach AVV Branchen-, Prozessart-, Herkunfts- oder Abfallartenspezifisch zuzuordnen. BBS-Sicherheitsschulung 2018

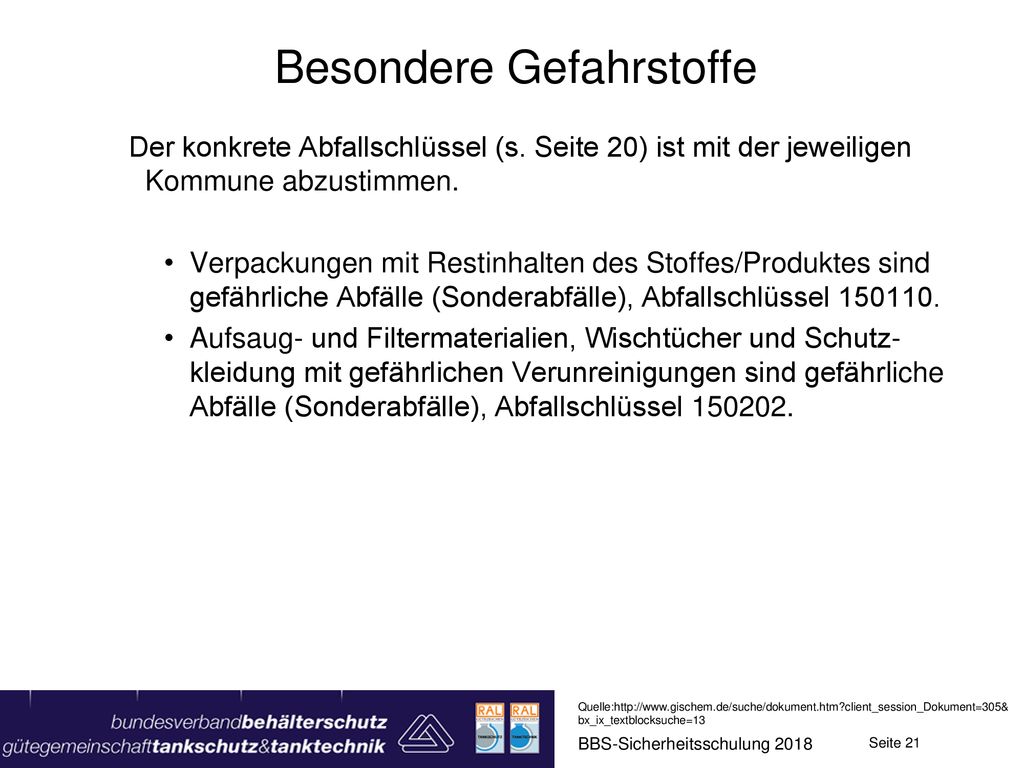

21 Besondere Gefahrstoffe
Der konkrete Abfallschlüssel (s. Seite 20) ist mit der jeweiligen Kommune abzustimmen. Verpackungen mit Restinhalten des Stoffes/Produktes sind gefährliche Abfälle (Sonderabfälle), Abfallschlüssel Aufsaug- und Filtermaterialien, Wischtücher und Schutz­kleidung mit gefährlichen Verunreinigungen sind gefähr­liche Abfälle (Sonderabfälle), Abfallschlüssel Quelle: BBS-Sicherheitsschulung 2018

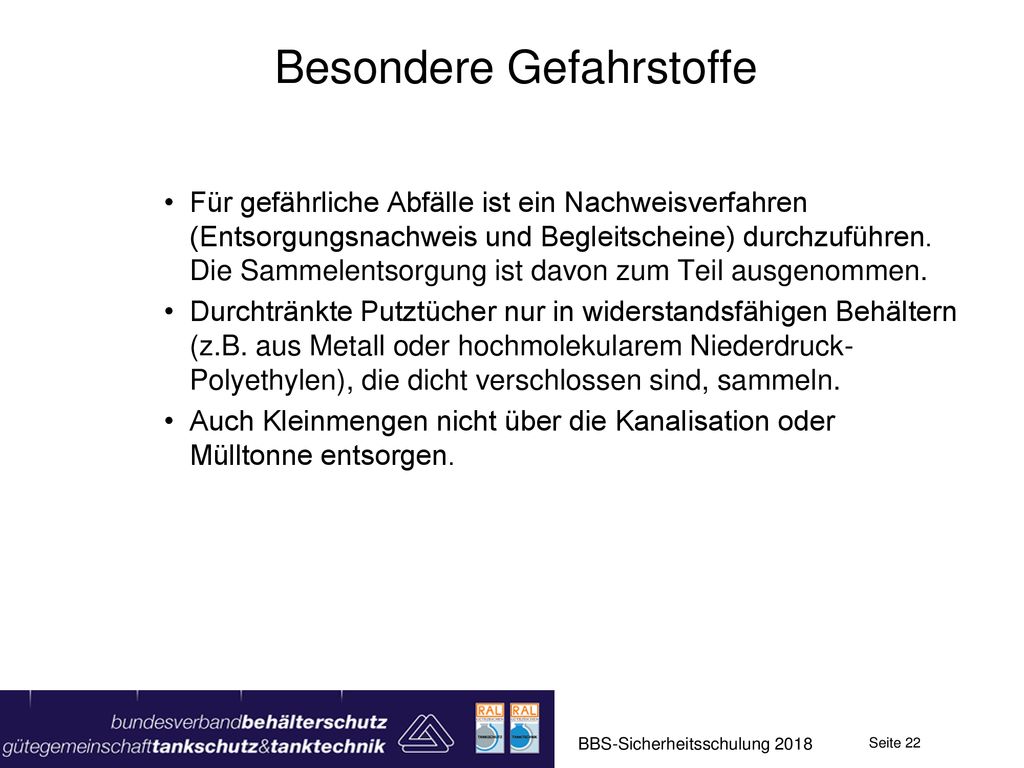

22 Besondere Gefahrstoffe
Für gefährliche Abfälle ist ein Nachweisverfahren (Entsorgungsnachweis und Begleitscheine) durchzuführen. Die Sammelentsorgung ist davon zum Teil ausgenommen. Durchtränkte Putztücher nur in widerstandsfähigen Behältern (z.B. aus Metall oder hochmolekularem Niederdruck-Polyethylen), die dicht verschlossen sind, sammeln. Auch Kleinmengen nicht über die Kanalisation oder Mülltonne entsorgen. BBS-Sicherheitsschulung 2018

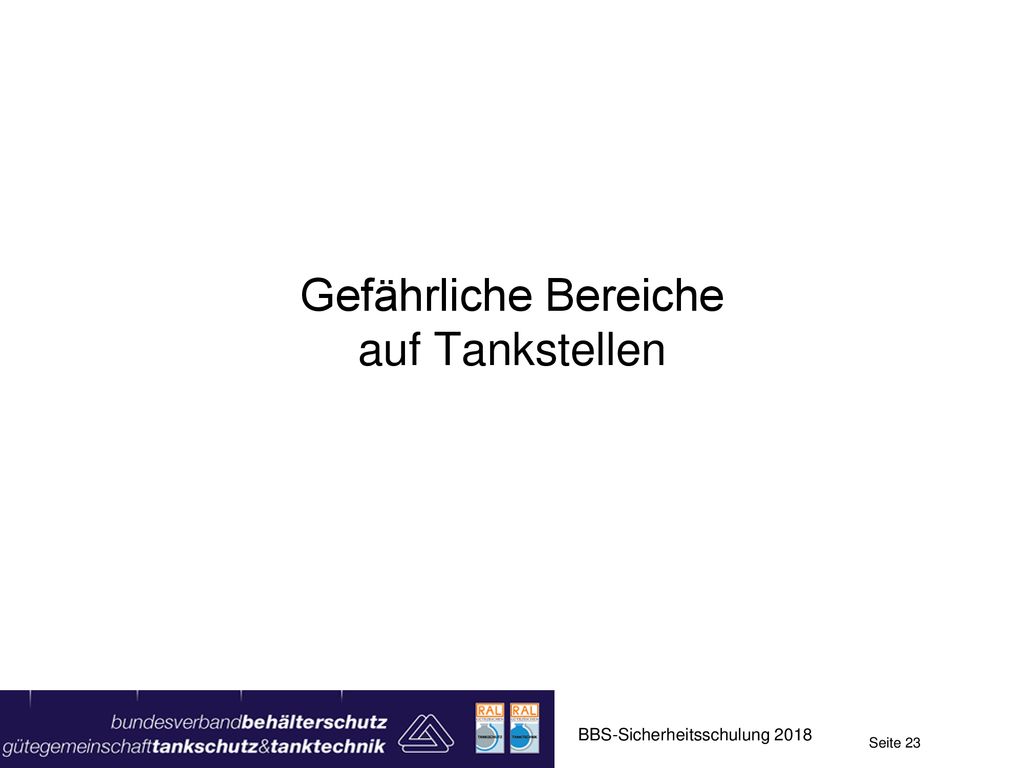

23 Gefährliche Bereiche auf Tankstellen
BBS-Sicherheitsschulung 2018

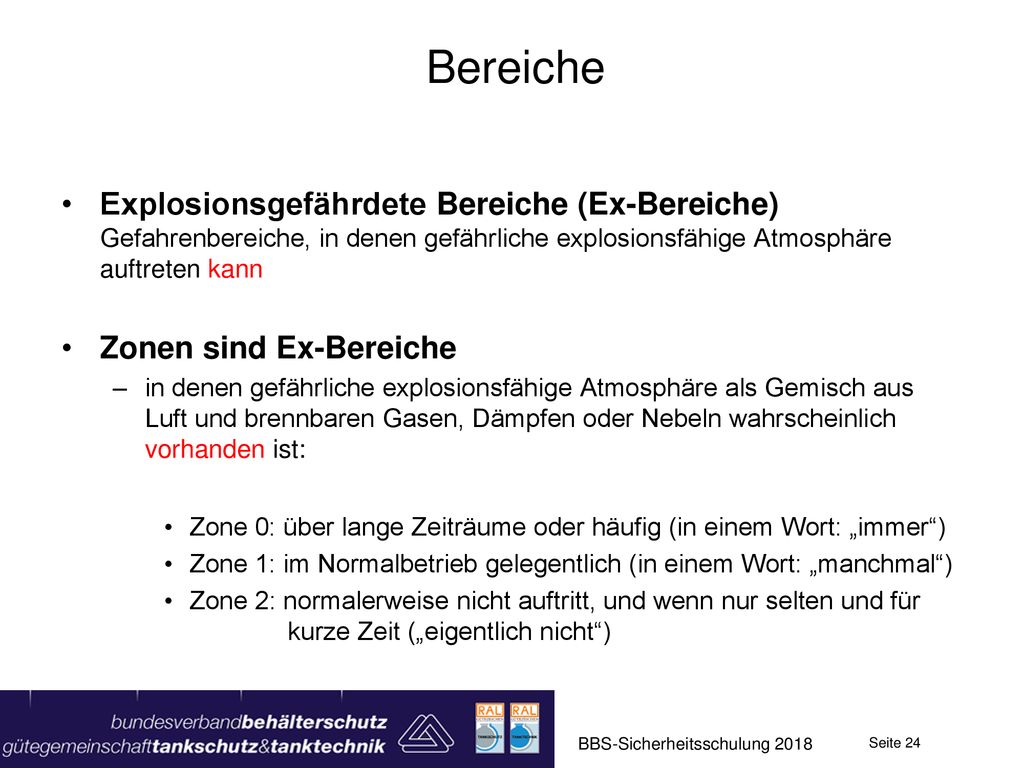

24 Bereiche Explosionsgefährdete Bereiche (Ex-Bereiche) Gefahrenbereiche, in denen gefährliche explosionsfähige Atmosphäre auftreten kann Zonen sind Ex-Bereiche in denen gefährliche explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Gasen, Dämpfen oder Nebeln wahrscheinlich vorhanden ist: Zone 0: über lange Zeiträume oder häufig (in einem Wort: „immer“) Zone 1: im Normalbetrieb gelegentlich (in einem Wort: „manchmal“) Zone 2: normalerweise nicht auftritt, und wenn nur selten und für kurze Zeit („eigentlich nicht“) BBS-Sicherheitsschulung 2018

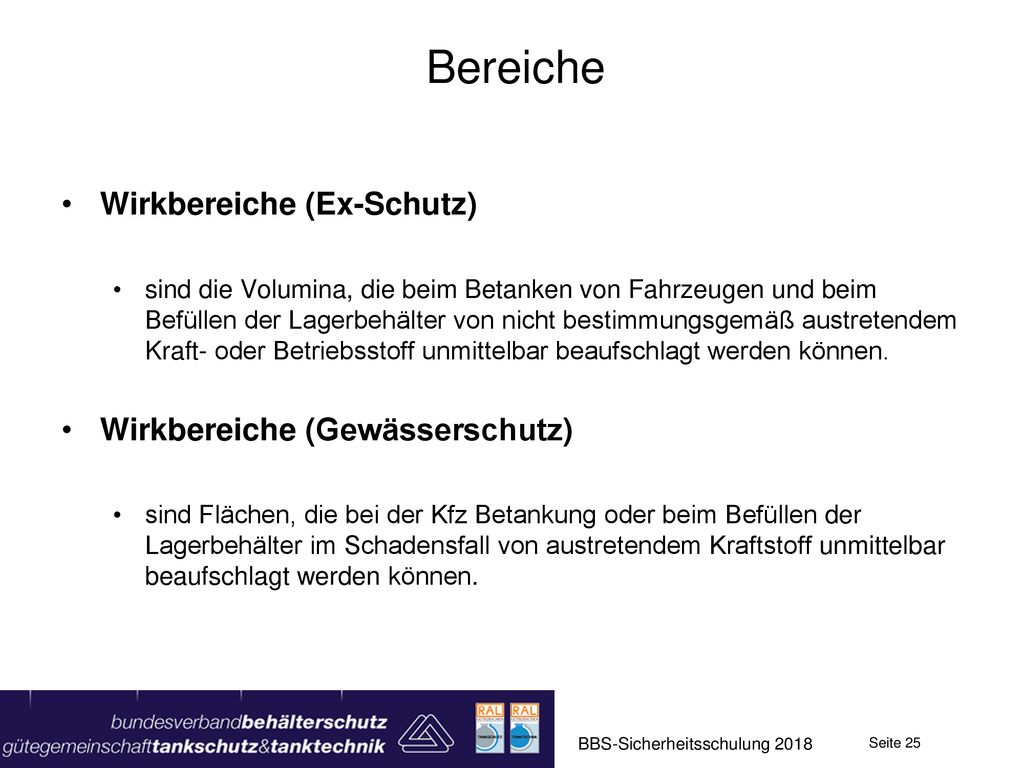

25 Bereiche Wirkbereiche (Ex-Schutz) Wirkbereiche (Gewässerschutz)
sind die Volumina, die beim Betanken von Fahrzeugen und beim Befüllen der Lagerbehälter von nicht bestimmungsgemäß austretendem Kraft- oder Betriebsstoff unmittelbar beaufschlagt werden können. Wirkbereiche (Gewässerschutz) sind Flächen, die bei der Kfz Betankung oder beim Befüllen der Lagerbehälter im Schadensfall von austretendem Kraftstoff unmittelbar beaufschlagt werden können. BBS-Sicherheitsschulung 2018

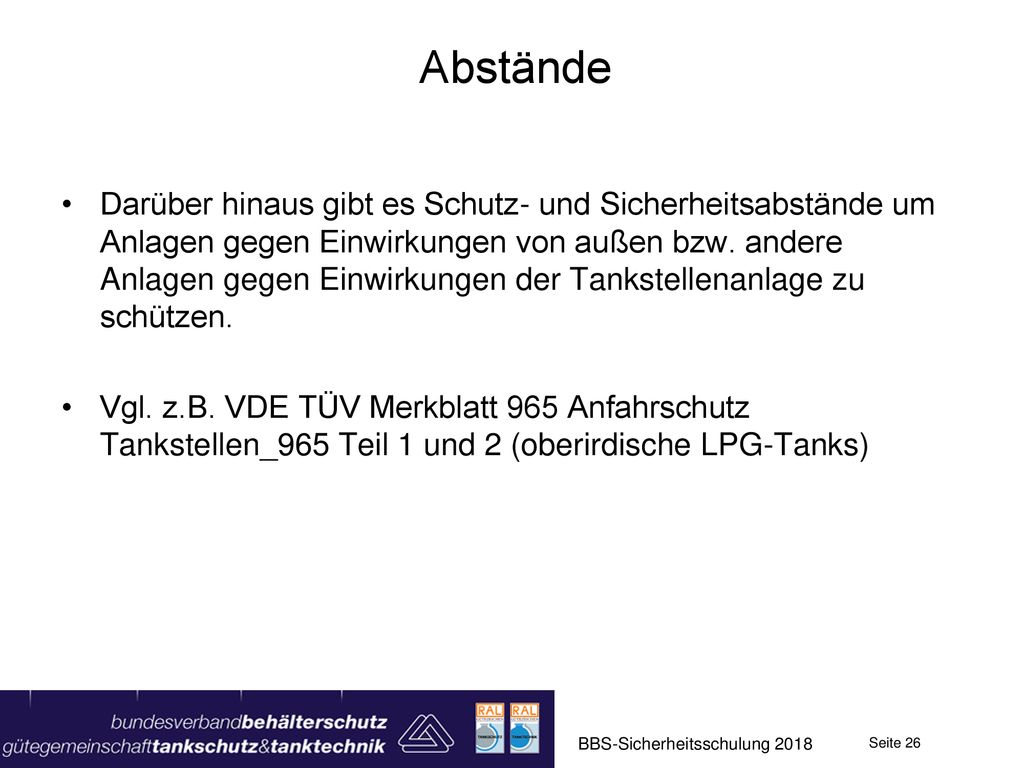

26 Abstände Darüber hinaus gibt es Schutz- und Sicherheitsabstände um Anlagen gegen Einwirkungen von außen bzw. andere Anlagen gegen Einwirkungen der Tankstellenanlage zu schützen. Vgl. z.B. VDE TÜV Merkblatt 965 Anfahrschutz Tankstellen_965 Teil 1 und 2 (oberirdische LPG-Tanks) BBS-Sicherheitsschulung 2018

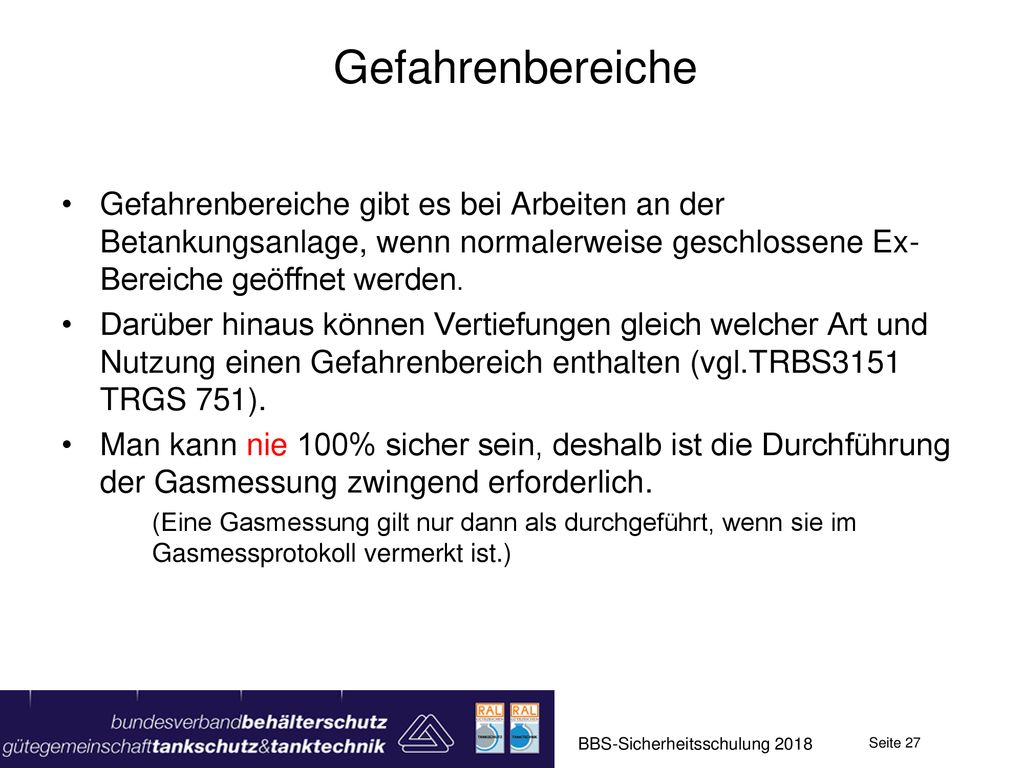

27 Gefahrenbereiche Gefahrenbereiche gibt es bei Arbeiten an der Betankungsanlage, wenn normalerweise geschlossene Ex-Bereiche geöffnet werden. Darüber hinaus können Vertiefungen gleich welcher Art und Nutzung einen Gefahrenbereich enthalten (vgl.TRBS3151 TRGS 751). Man kann nie 100% sicher sein, deshalb ist die Durchführung der Gasmessung zwingend erforderlich. (Eine Gasmessung gilt nur dann als durchgeführt, wenn sie im Gasmessprotokoll vermerkt ist.) BBS-Sicherheitsschulung 2018

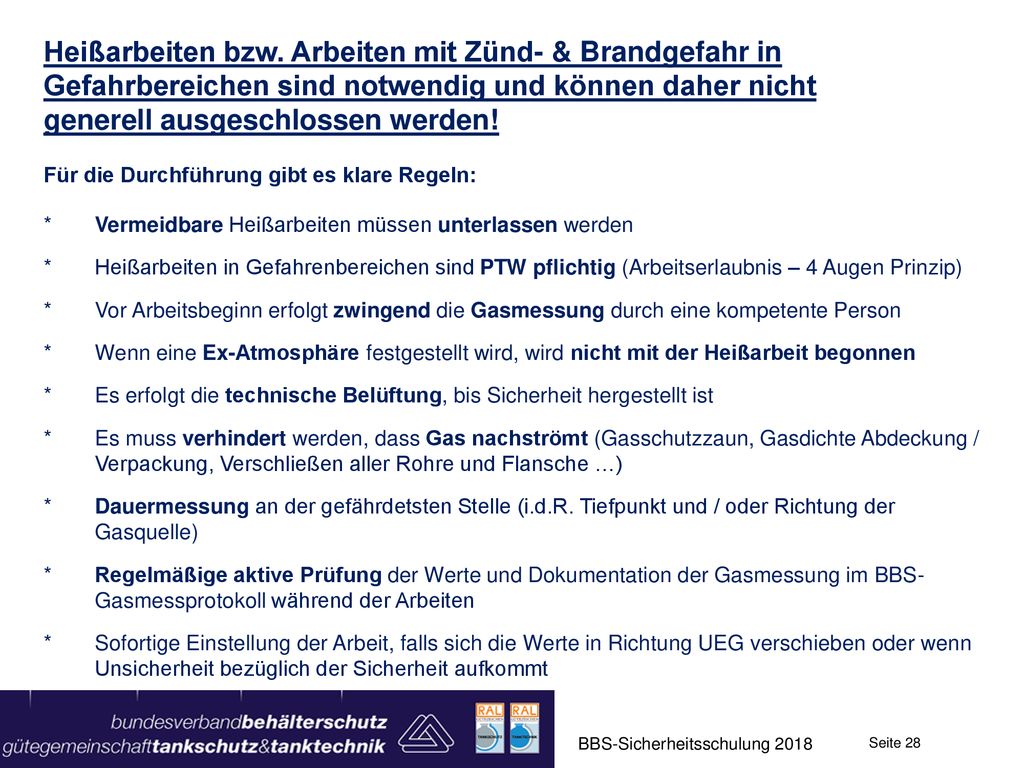

28 generell ausgeschlossen werden!
Heißarbeiten bzw. Arbeiten mit Zünd- & Brandgefahr in Gefahrbereichen sind notwendig und können daher nicht generell ausgeschlossen werden! Für die Durchführung gibt es klare Regeln: * Vermeidbare Heißarbeiten müssen unterlassen werden * Heißarbeiten in Gefahrenbereichen sind PTW pflichtig (Arbeitserlaubnis – 4 Augen Prinzip) * Vor Arbeitsbeginn erfolgt zwingend die Gasmessung durch eine kompetente Person * Wenn eine Ex-Atmosphäre festgestellt wird, wird nicht mit der Heißarbeit begonnen * Es erfolgt die technische Belüftung, bis Sicherheit hergestellt ist * Es muss verhindert werden, dass Gas nachströmt (Gasschutzzaun, Gasdichte Abdeckung / Verpackung, Verschließen aller Rohre und Flansche …) * Dauermessung an der gefährdetsten Stelle (i.d.R. Tiefpunkt und / oder Richtung der Gasquelle) * Regelmäßige aktive Prüfung der Werte und Dokumentation der Gasmessung im BBS- Gasmessprotokoll während der Arbeiten * Sofortige Einstellung der Arbeit, falls sich die Werte in Richtung UEG verschieben oder wenn Unsicherheit bezüglich der Sicherheit aufkommt BBS-Sicherheitsschulung 2018

29 P- Persönlich / Personell
Es gilt hier wie über all das T-O-P Prinzip: T- Technisch: Technische Belüftung, Werkzeuge: ATEX, Funkenfrei, Funkenarm, mit wenig Hitzeentwicklung O- Organisatorisch: Weiträumig absperren, Gasschutz-Wände, Heißarbeiten im Gefahrenbereich vermeiden (soweit möglich), Gasmessung, P- Persönlich / Personell Ausbildung / Unterweisung der Monteure Schwer entflammbare, antistatische Kleidung BBS-Sicherheitsschulung 2018

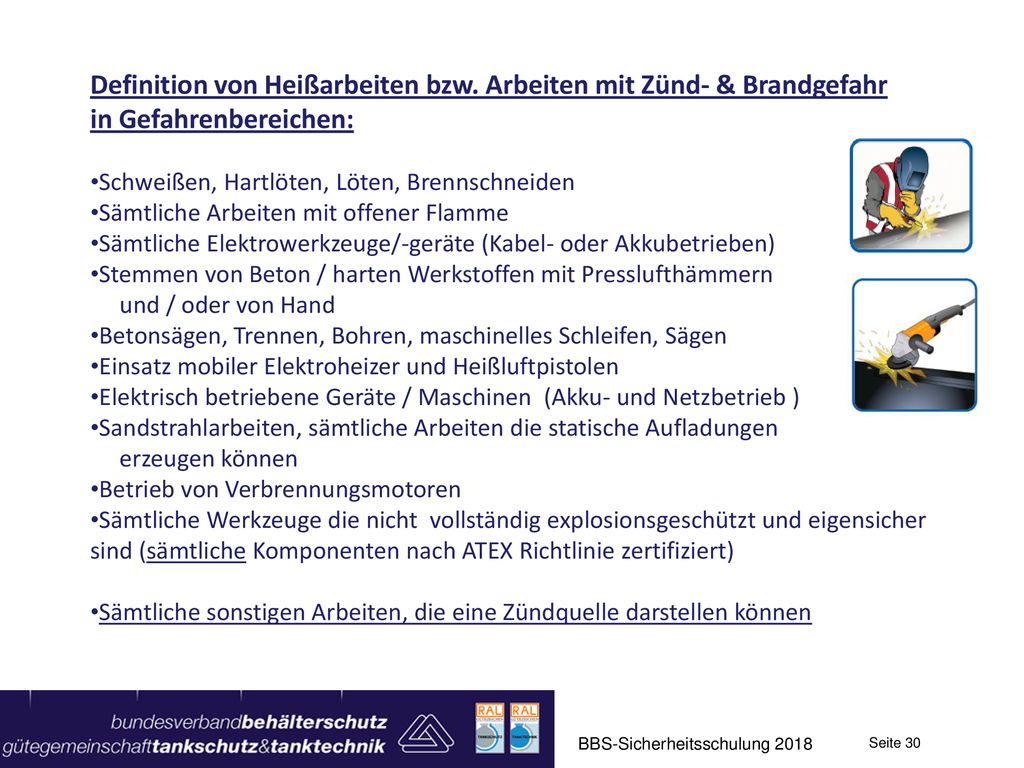

30 Definition von Heißarbeiten bzw. Arbeiten mit Zünd- & Brandgefahr
in Gefahrenbereichen: Schweißen, Hartlöten, Löten, Brennschneiden Sämtliche Arbeiten mit offener Flamme Sämtliche Elektrowerkzeuge/-geräte (Kabel- oder Akkubetrieben) Stemmen von Beton / harten Werkstoffen mit Presslufthämmern und / oder von Hand Betonsägen, Trennen, Bohren, maschinelles Schleifen, Sägen Einsatz mobiler Elektroheizer und Heißluftpistolen Elektrisch betriebene Geräte / Maschinen (Akku- und Netzbetrieb ) Sandstrahlarbeiten, sämtliche Arbeiten die statische Aufladungen erzeugen können Betrieb von Verbrennungsmotoren Sämtliche Werkzeuge die nicht vollständig explosionsgeschützt und eigensicher sind (sämtliche Komponenten nach ATEX Richtlinie zertifiziert) Sämtliche sonstigen Arbeiten, die eine Zündquelle darstellen können BBS-Sicherheitsschulung 2018

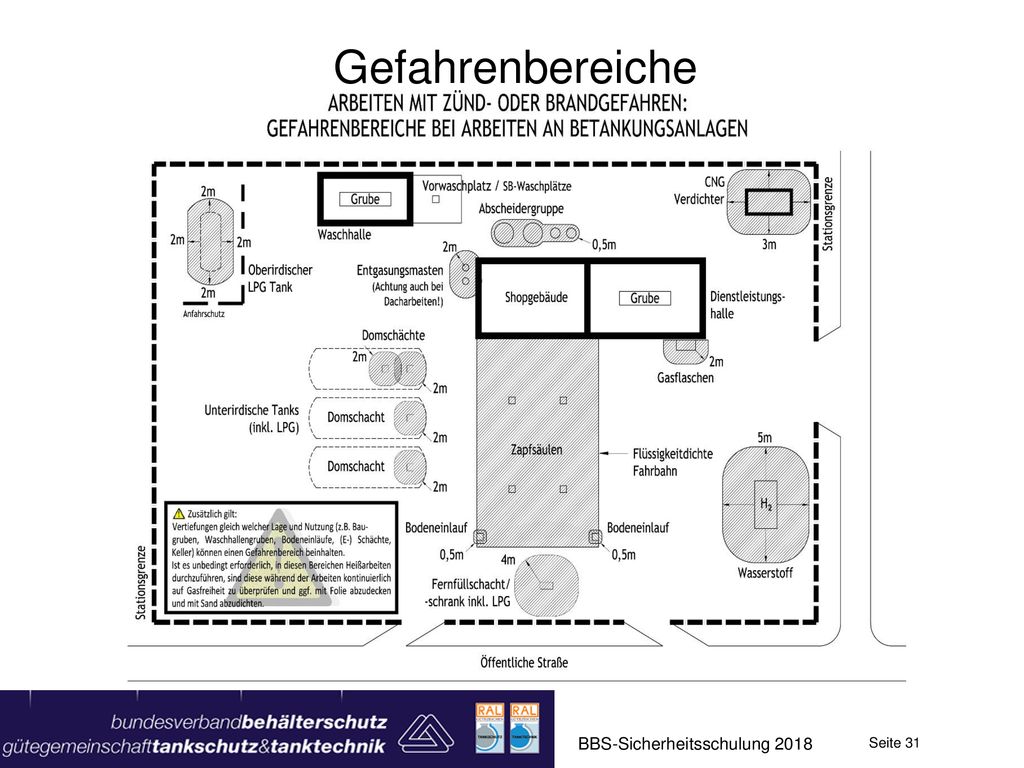

31 Gefahrenbereiche BBS-Sicherheitsschulung 2018

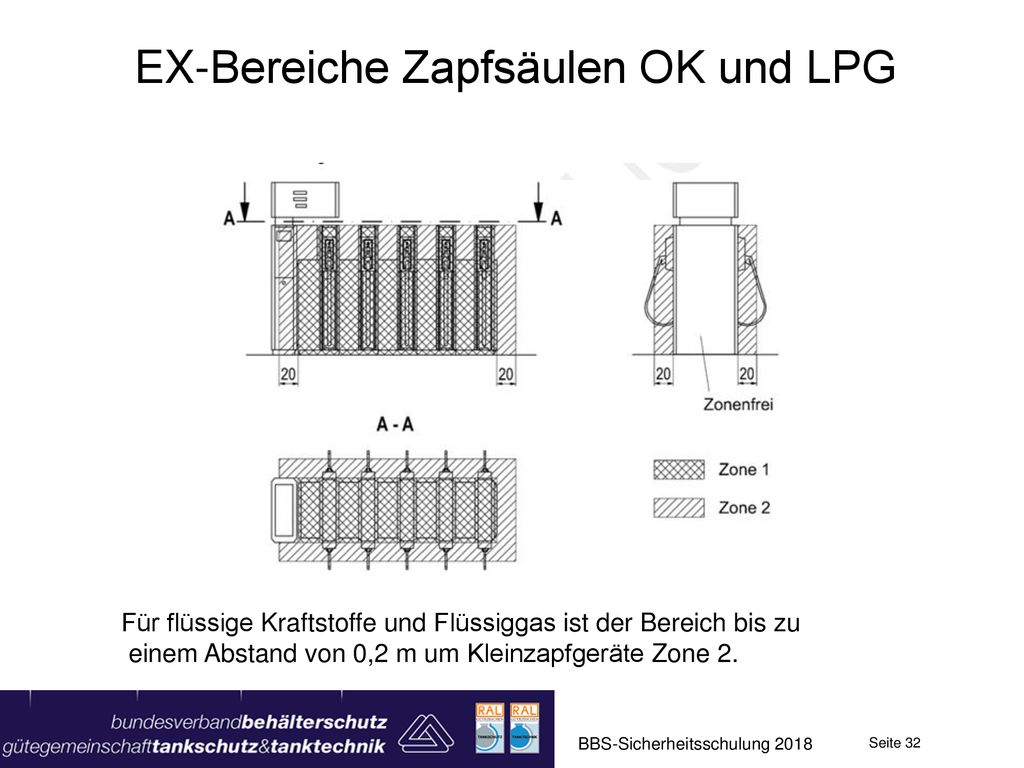

32 EX-Bereiche Zapfsäulen OK und LPG
Für flüssige Kraftstoffe und Flüssiggas ist der Bereich bis zu einem Abstand von 0,2 m um Kleinzapfgeräte Zone 2. BBS-Sicherheitsschulung 2018

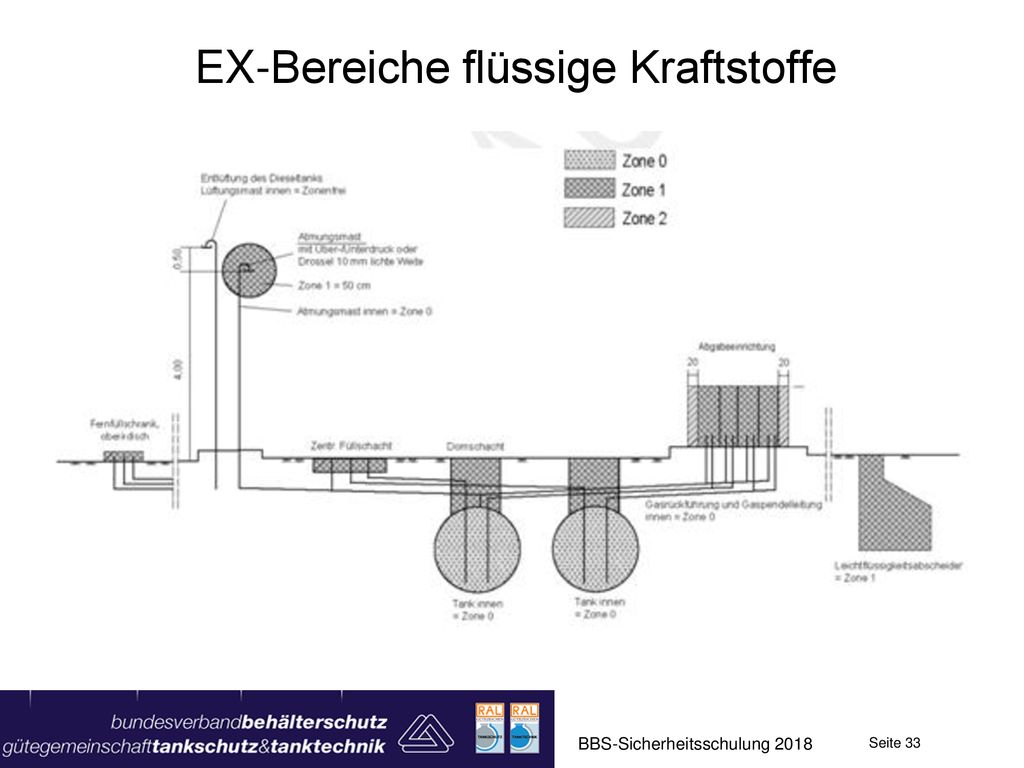

33 EX-Bereiche flüssige Kraftstoffe
BBS-Sicherheitsschulung 2018

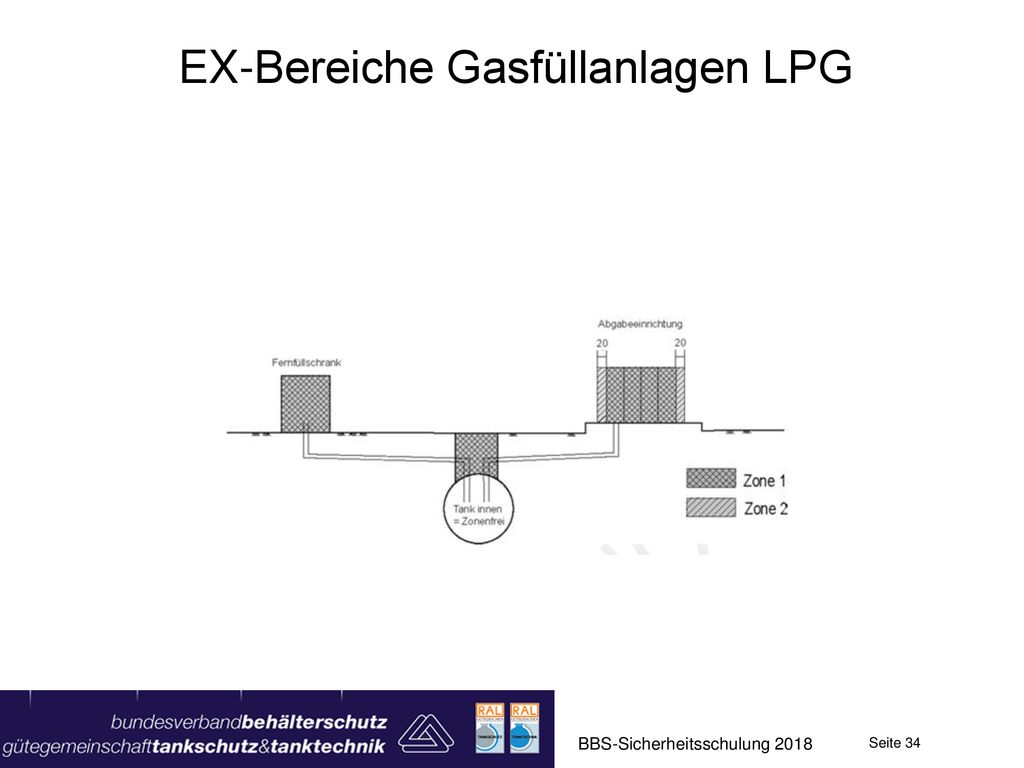

34 EX-Bereiche Gasfüllanlagen LPG
BBS-Sicherheitsschulung 2018
