1
Die Abhängigkeit zwischen Widerstand und Leiterlänge
Der Leiterwiderstand Die Abhängigkeit zwischen Widerstand und Leiterlänge Die Abhängigkeit zwischen Widerstand und Querschnitt Die Abhängigkeit zwischen Widerstand und Material Formel und Daten zum spezifischen Widerstand Arbeitsblätter zum überprüfen und testen Fragen zum Leiterwiderstand ? Copyright Philip Weber& BFSU 2
2

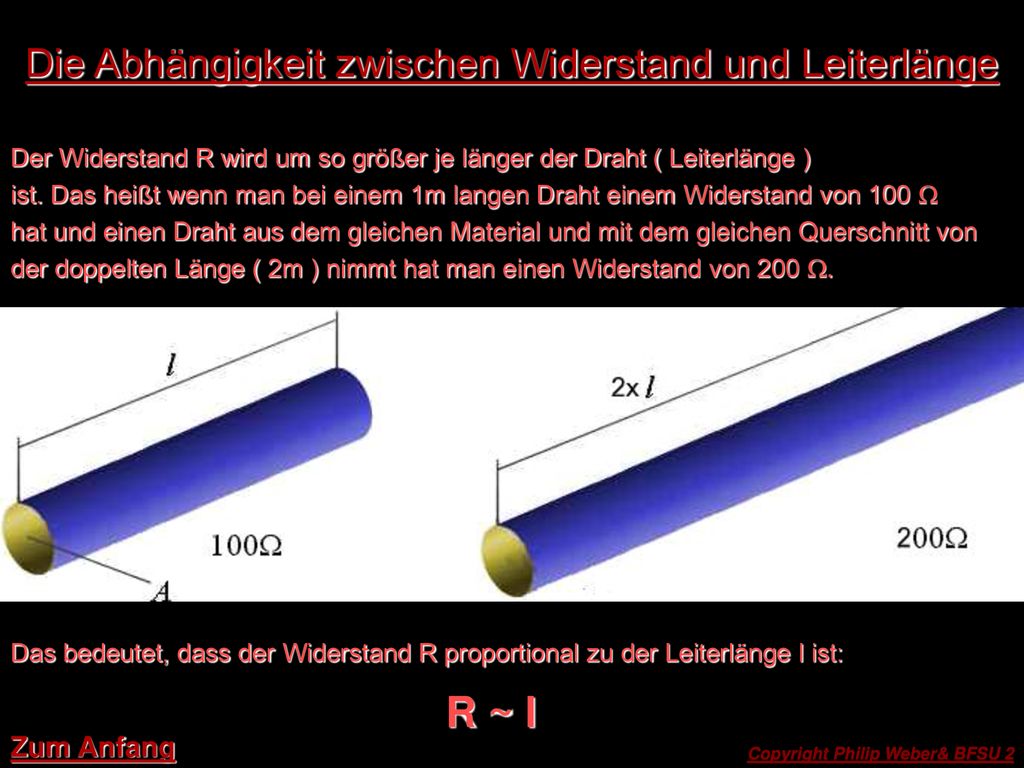

Die Abhängigkeit zwischen Widerstand und Leiterlänge
Der Widerstand R wird um so größer je länger der Draht ( Leiterlänge ) ist. Das heißt wenn man bei einem 1m langen Draht einem Widerstand von 100 W hat und einen Draht aus dem gleichen Material und mit dem gleichen Querschnitt von der doppelten Länge ( 2m ) nimmt hat man einen Widerstand von 200 W. Das bedeutet, dass der Widerstand R proportional zu der Leiterlänge l ist: R ~ l Zum Anfang Copyright Philip Weber& BFSU 2
3
Die Abhängigkeit zwischen Widerstand und Querschnitt
Der Widerstand R wird um so kleiner desto größer der Querschnitt A ist.Das heißt wenn man den Querschnitt vergrößert, kann mehr Strom fließen und der Widerstand wird kleiner. Das bedeutet wenn bei einem Querschnitt von 10mm² ein Widerstand 100 W beträgt und man den Querschnitt auf 20mm² vergrößert dann beträgt der Widerstand nur noch 50 W. Das bedeutet, dass der Widerstand R antiproportional zum Querschnitt A ist: R ~ 1:A Zum Anfang Copyright Philip Weber& BFSU 2
4
Die Abhängigkeit zwischen Widerstand und Material
Der Widerstand R wird größer, wenn die spez. Leitfähigkeit z klein ist, ist dagegen die spez. Leitfähigkeit z groß ist der Widerstand R klein.Das heißt wenn ein Draht aus einem Material besteht das eine kleine spez.Leitfähigkeit hat , leitet er schlecht und der Widerstand R wird größer.Umgekehrt heißt je größer die spez. Leitfähigkeit eines Materials ist desto besser leitet er um so kleiner ist der Widerstand R. Das bedeutet, dass der Widerstand R von Leiterlänge l, vom Querschnitt A und vom Material ( spez. Widerstand k und vom der spez. Leitfähigkeit z ) abhängig ist: Zum Anfang Copyright Philip Weber& BFSU 2
5

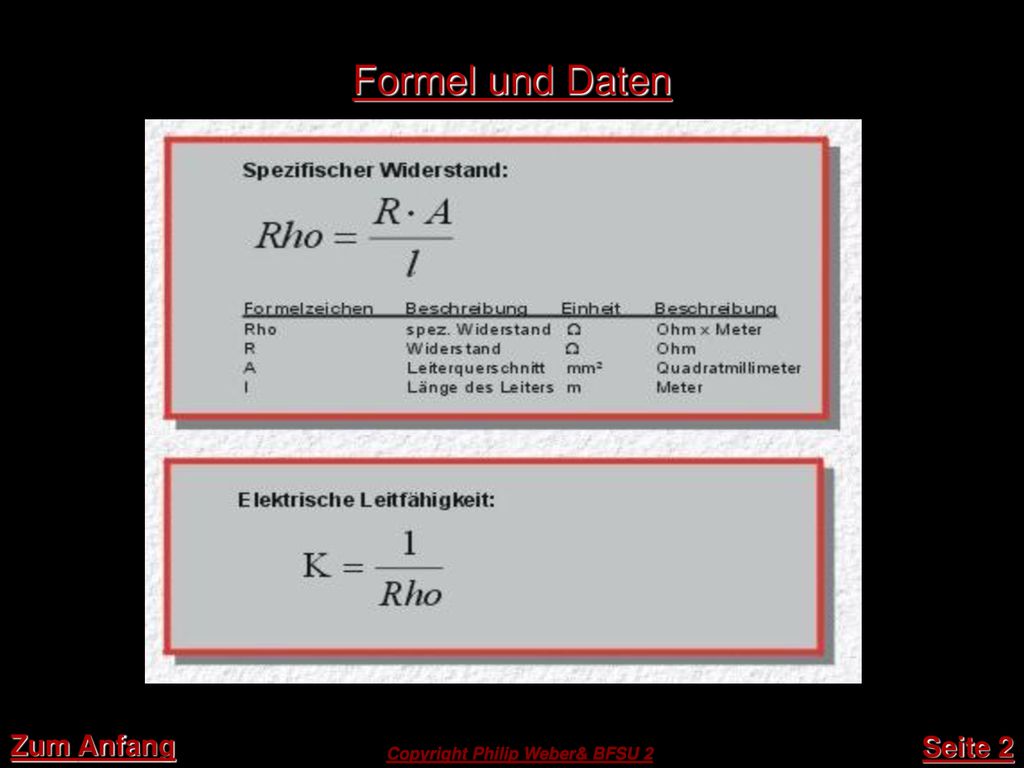

Formel und Daten Zum Anfang Seite 2 Copyright Philip Weber& BFSU 2
6
Arbeitsblatt 1: Abhängigkeit des Widerstandes R von der Leiterlänge l
Arbeitsblätter Arbeitsblatt 1: Abhängigkeit des Widerstandes R von der Leiterlänge l Arbeitsblatt 2 : Abhängigkeit des Widerstandes R von der Querschnittsfläche A Arbeitsblatt 3: Abhängigkeit des Widerstandes R vom Drahtmaterial Zum Anfang Copyright Philip Weber& BFSU 2
7
Arbeitsblatt 1 Abhängigkeit des Widerstandes R von der Leiterlänge l:
Querschnitt A = const. = _____ Material = const. = _____ Geräte: Brett mit Drähten unterschiedlicher Länge, Strommessgerät, Netzgerät Messwerttabelle Versuchsanordnung Leiterlänge l in m Spannung U in V Stromstärke I in A Widerstand R in W Zum Anfang Arbeitsblatt 2 Copyright Philip Weber& BFSU 2
8
Arbeitsblatt 2 Abhängigkeit des Widerstandes R von der Querschnittsfläche A: Leiterlänge l = const. = _____ Material = const. = _____ Geräte:Brett mit Drähten gleichen Materials und unterschiedlichen Querschnittsflächen, Strommessgerät, Netzgerät, Spannungsmessgerät Messwerttabelle Versuchsanordnung Querschnitt A in mm² 1 2 3 Spannung U in V Stromstärke I in A Widerstand R in W Zum Anfang Arbeitsblatt 3 Copyright Philip Weber& BFSU 2
9

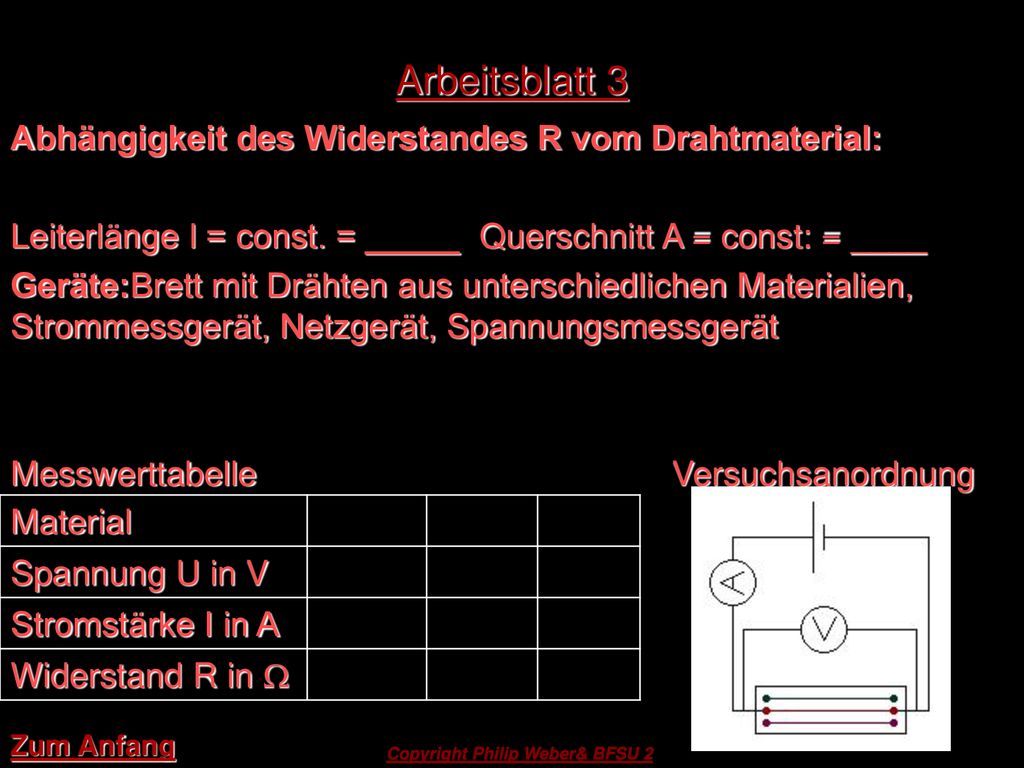

Arbeitsblatt 3 Abhängigkeit des Widerstandes R vom Drahtmaterial:
Leiterlänge l = const. = _____ Querschnitt A = const: = ____ Geräte:Brett mit Drähten aus unterschiedlichen Materialien, Strommessgerät, Netzgerät, Spannungsmessgerät Messwerttabelle Versuchsanordnung Material Spannung U in V Stromstärke I in A Widerstand R in W Zum Anfang Copyright Philip Weber& BFSU 2
