∫ervoantriebstechnik.de Sättigung
Die Nichtlinearität der Drehmoment-Konstanten KT [Nm/A] Roland Fetzner © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
2
Addition Elemente © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
3
Multiplikation Element Anzahl
Element Anzahl © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
4
Multiplikation Konstante
Konstante © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
5
Multiplikation © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
6
Drehmoment-Konstante KT
© ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
7
Drehmoment-Konstante KT
Wäre die Drehmoment-Konstante KT bis zum Spitzenstrom konstant ergäben sich folgende Drehmomente: © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
8
Drehmoment-Konstante KT
Mit steigendem Strom geht der Motor zunehmend in Sättigung: KT ist keine Konstante! © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
9
Drehmoment-Konstante KT
© ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
10
TANHYP Eine einfache Methode den Sättigungscharakter mathematisch zu beschreiben ist: Bemerkungen: Einfach zu rechnen, da wenig Parameter, aber alle Messpunkte lassen sich nicht abbilden. Sättigungsgrad bei I > IMax zu gering. KT bei I0 bereits zu niedrig. © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
11
KNICK IM QUOTIENT M / I Quotient M / I ist konstant (KTINNEN) bis 12,2 A. Für größere Ströme fällt der Quotient M / I linear. Bemerkungen: Einfach zu rechnen, da wenig Parameter, und einfache Fallunterscheidung. Unstetigkeit in der Ableitung = KTdiff © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
12
KNICK IM KT KT ist konstant (KTINNEN) bis 12,2 A.
Für größere Ströme fällt KT linear. Bemerkungen: Einfache Fallunterscheidung, aber Integralbildung, bzw: Ist KT linear fallend, dann ist Integral quadratische Funktion. Zusätzliche Fallunterscheidung notwendig. © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
13
KT QUADRATISCH KT ist konstant (KTINNEN) bis 0,8 * I0
Für größere Ströme fällt KT quadratisch. Bemerkungen: Einfache Fallunterscheidung, aber Integralbildung, bzw: Ist KT quadratisch fallend, dann ist Integral kubische Funktion. Ist IMax – MMax der einzige bekannte Punkt, dann Wendepunkt © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
14
KT QUADRATISCH Liegen nur die beiden Messpunkte I0 – M0 und IMax – MMax vor, kann man die Parameter der Funktion ermitteln: Parameter Formelzeichen Einheit Einsatzpunkt Sättigung ESPS x Io ESPS 1 m ESPS*Io < I < Imax m 1 Nm/A³ Amplitude KT' bei Imax A KT' Nm/A² Amplitude KT bei Imax A KT Nm/A I Sättigung I sat A m Imax < I < I sat m 2 M Sättigung M sat Nm © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
15
KT QUADRATISCH © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
16

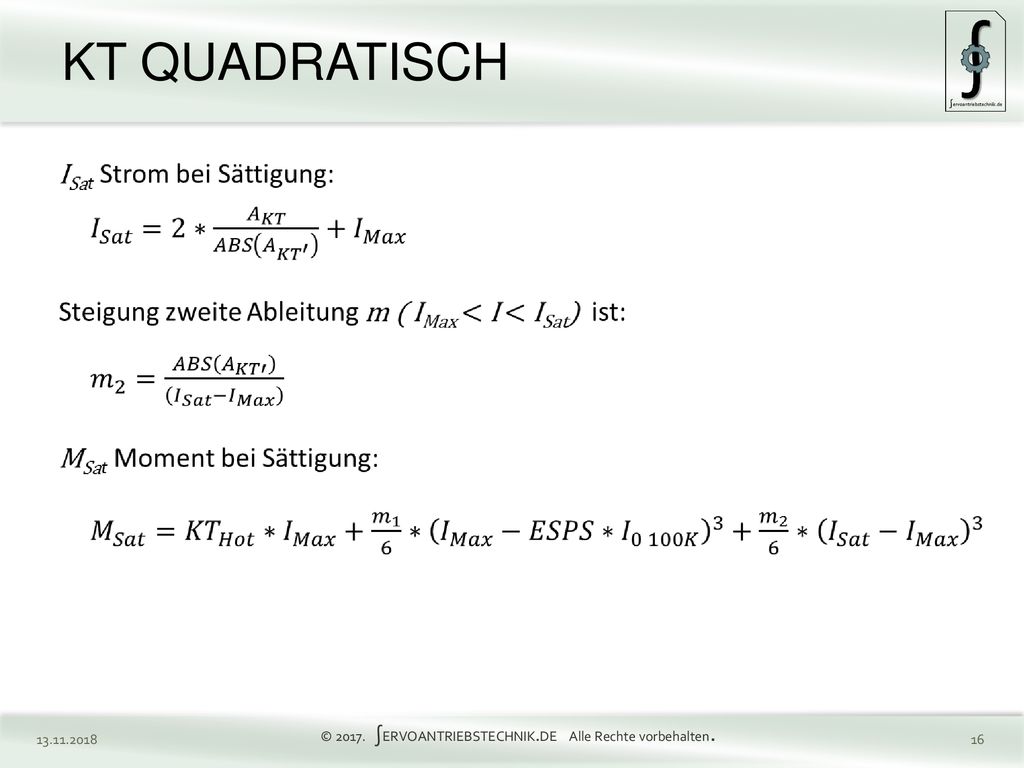

KT QUADRATISCH © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
17
KT QUADRATISCH © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
18
Ankerrückwirkung © ∫ERVOANTRIEBSTECHNIK.DE Alle Rechte vorbehalten.
