1 Strommesswandler CMT, CML (ACT20-Serie) - Ihr Signal in sicherer Hand

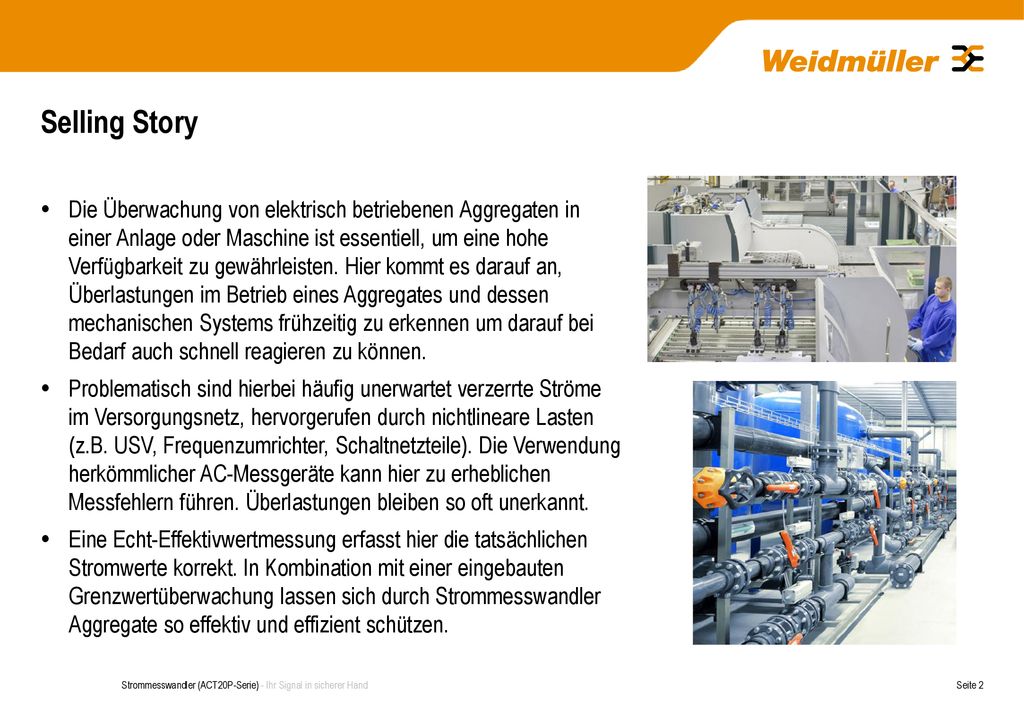

2 Selling Story Die Überwachung von elektrisch betriebenen Aggregaten in einer Anlage oder Maschine ist essentiell, um eine hohe Verfügbarkeit zu gewährleisten. Hier kommt es darauf an, Überlastungen im Betrieb eines Aggregates und dessen mechanischen Systems frühzeitig zu erkennen um darauf bei Bedarf auch schnell reagieren zu können. Problematisch sind hierbei häufig unerwartet verzerrte Ströme im Versorgungsnetz, hervorgerufen durch nichtlineare Lasten (z.B. USV, Frequenzumrichter, Schaltnetzteile). Die Verwendung herkömmlicher AC-Messgeräte kann hier zu erheblichen Messfehlern führen. Überlastungen bleiben so oft unerkannt. Eine Echt-Effektivwertmessung erfasst hier die tatsächlichen Stromwerte korrekt. In Kombination mit einer eingebauten Grenzwertüberwachung lassen sich durch Strommesswandler Aggregate so effektiv und effizient schützen. Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

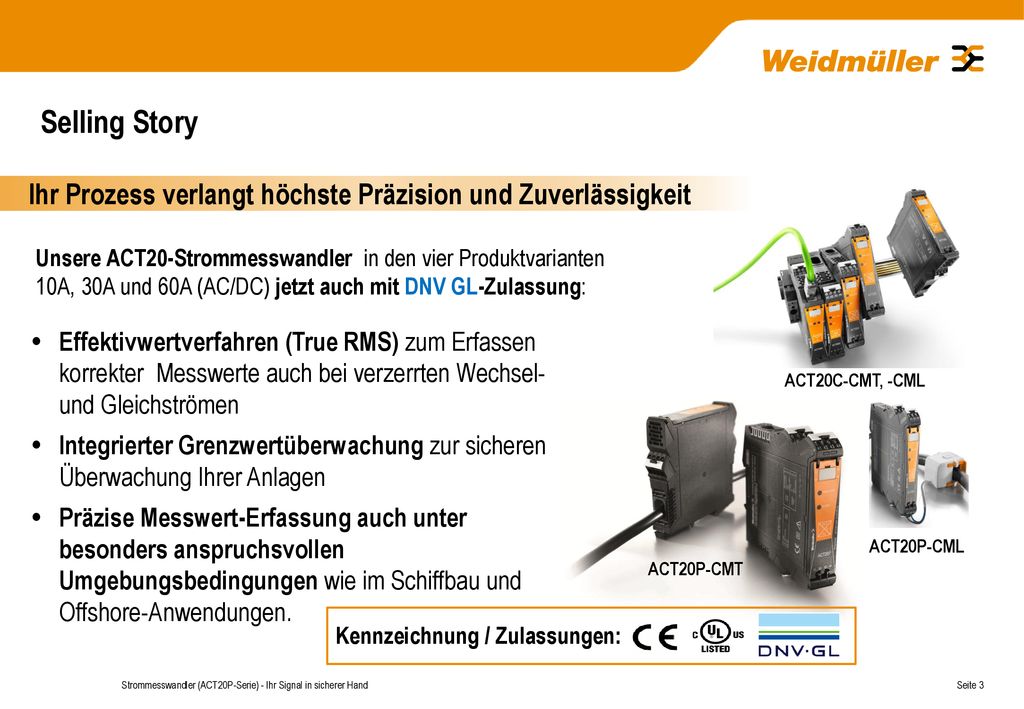

3 Selling Story Ihr Prozess verlangt höchste Präzision und Zuverlässigkeit Unsere ACT20-Strommesswandler in den vier Produktvarianten 10A, 30A und 60A (AC/DC) jetzt auch mit DNV GL-Zulassung: Effektivwertverfahren (True RMS) zum Erfassen korrekter Messwerte auch bei verzerrten Wechsel- und Gleichströmen Integrierter Grenzwertüberwachung zur sicheren Überwachung Ihrer Anlagen Präzise Messwert-Erfassung auch unter besonders anspruchsvollen Umgebungsbedingungen wie im Schiffbau und Offshore-Anwendungen. ACT20C-CMT, -CML ACT20P-CML ACT20P-CMT Kennzeichnung / Zulassungen: Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

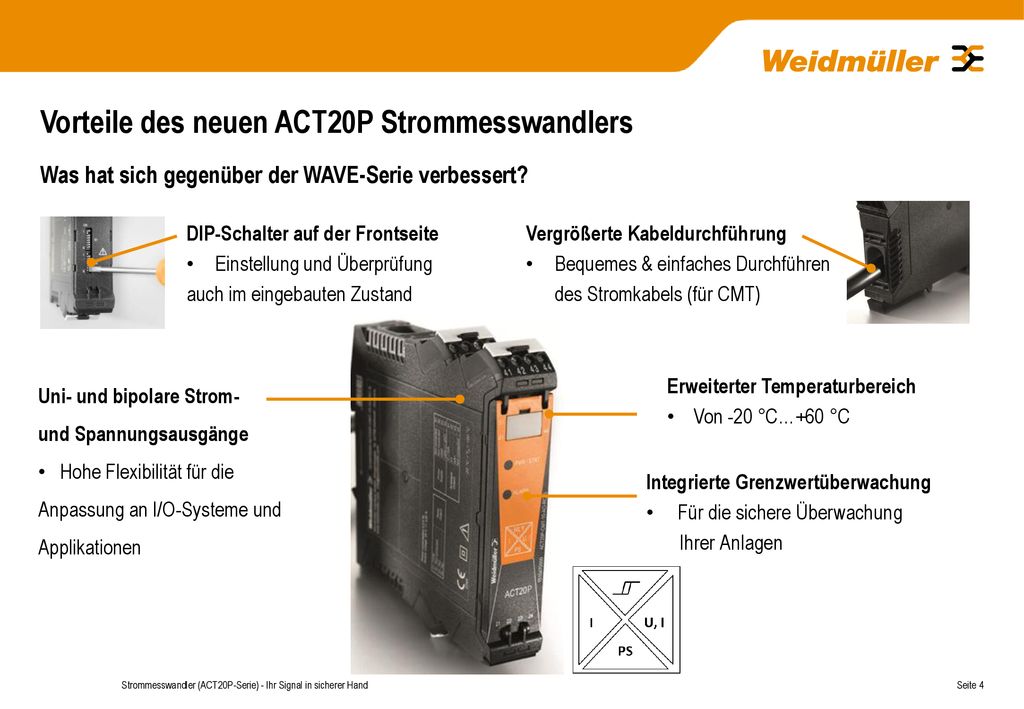

4 Vorteile des neuen ACT20P Strommesswandlers
Was hat sich gegenüber der WAVE-Serie verbessert? DIP-Schalter auf der Frontseite Einstellung und Überprüfung auch im eingebauten Zustand Vergrößerte Kabeldurchführung Bequemes & einfaches Durchführen des Stromkabels (für CMT) Uni- und bipolare Strom- und Spannungsausgänge Hohe Flexibilität für die Anpassung an I/O-Systeme und Applikationen Erweiterter Temperaturbereich Von -20 °C…+60 °C Integrierte Grenzwertüberwachung Für die sichere Überwachung Ihrer Anlagen Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

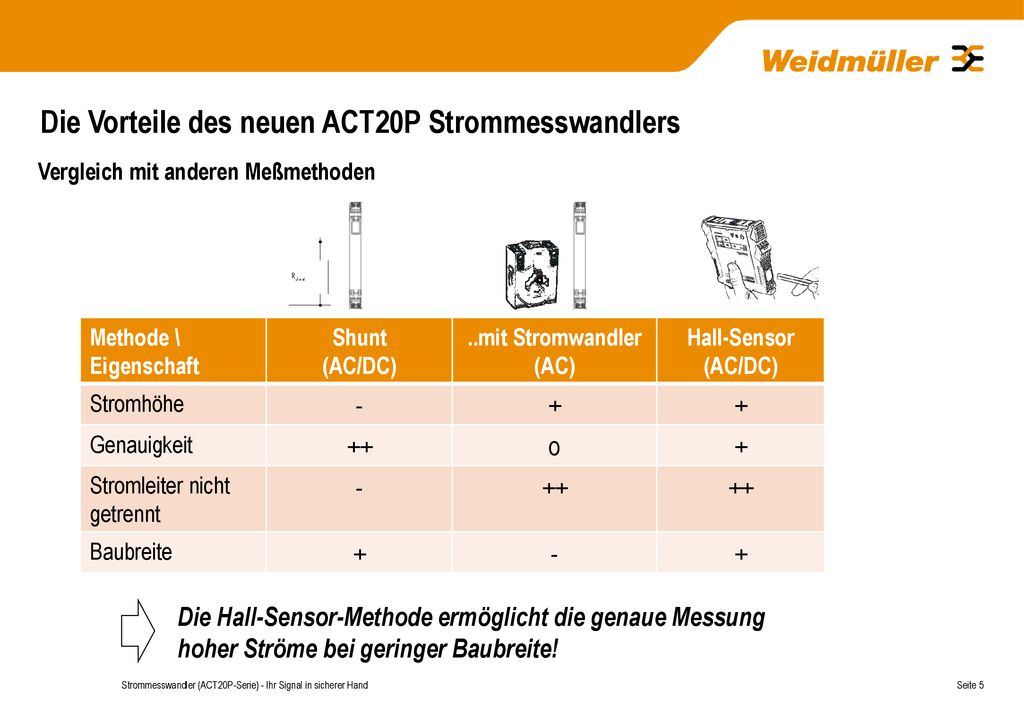

5 Die Vorteile des neuen ACT20P Strommesswandlers
Vergleich mit anderen Meßmethoden Methode \ Eigenschaft Shunt (AC/DC) ..mit Stromwandler (AC) Hall-Sensor (AC/DC) Stromhöhe - + Genauigkeit ++ o Stromleiter nicht getrennt Baubreite Die Hall-Sensor-Methode ermöglicht die genaue Messung hoher Ströme bei geringer Baubreite! Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

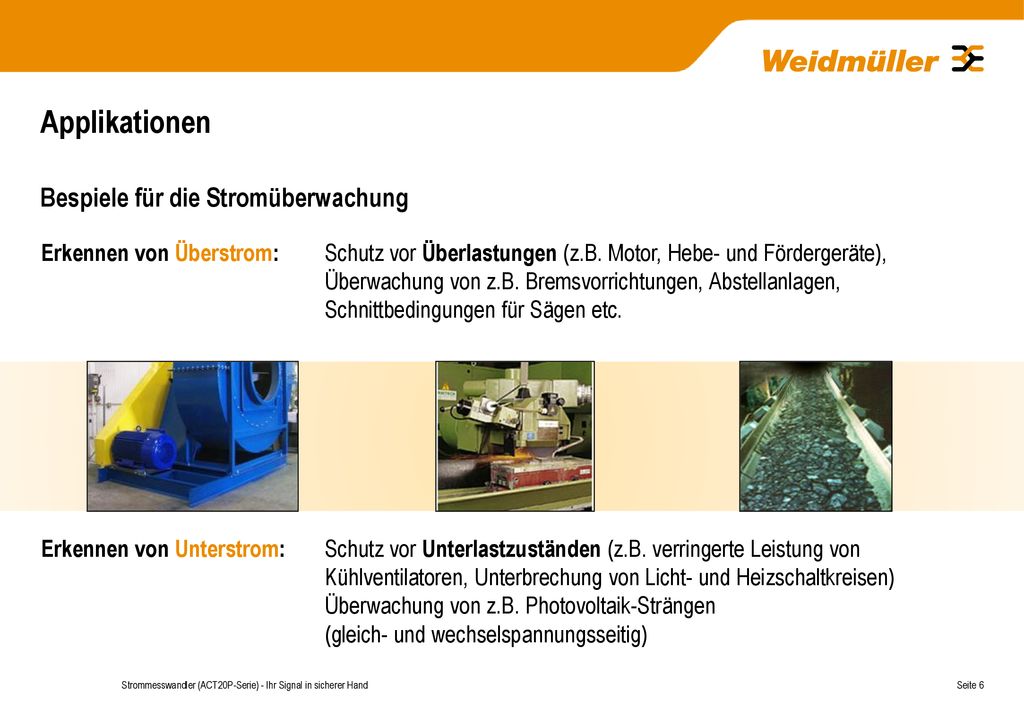

6 Applikationen Bespiele für die Stromüberwachung
Erkennen von Überstrom: Schutz vor Überlastungen (z.B. Motor, Hebe- und Fördergeräte), Überwachung von z.B. Bremsvorrichtungen, Abstellanlagen, Schnittbedingungen für Sägen etc. Erkennen von Unterstrom: Schutz vor Unterlastzuständen (z.B. verringerte Leistung von Kühlventilatoren, Unterbrechung von Licht- und Heizschaltkreisen) Überwachung von z.B. Photovoltaik-Strängen (gleich- und wechselspannungsseitig) Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

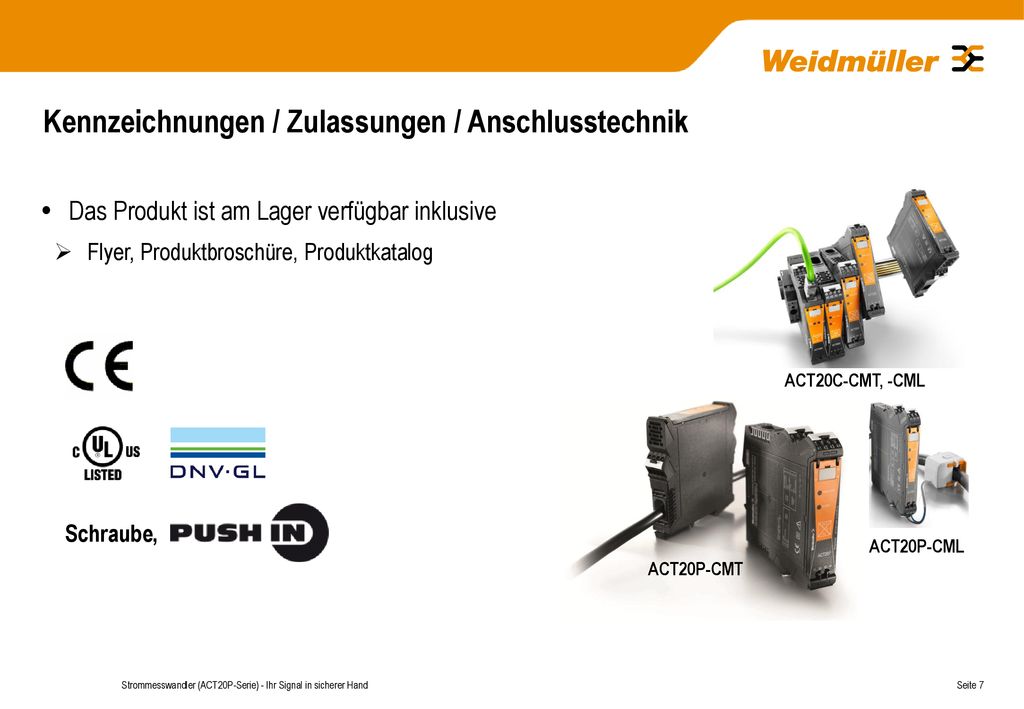

7 Kennzeichnungen / Zulassungen / Anschlusstechnik
Das Produkt ist am Lager verfügbar inklusive Flyer, Produktbroschüre, Produktkatalog ACT20C-CMT, -CML Schraube, ACT20P-CML ACT20P-CMT Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

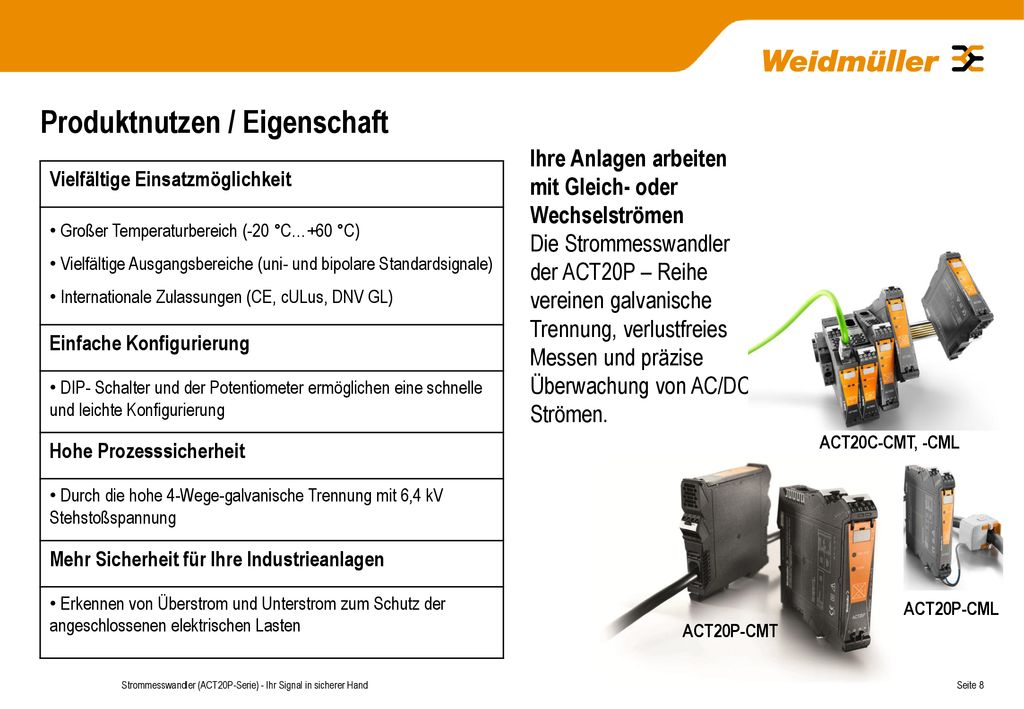

8 Produktnutzen / Eigenschaft
Ihre Anlagen arbeiten mit Gleich- oder Wechselströmen Die Strommesswandler der ACT20P – Reihe vereinen galvanische Trennung, verlustfreies Messen und präzise Überwachung von AC/DC Strömen. Vielfältige Einsatzmöglichkeit Großer Temperaturbereich (-20 °C…+60 °C) Vielfältige Ausgangsbereiche (uni- und bipolare Standardsignale) Internationale Zulassungen (CE, cULus, DNV GL) Einfache Konfigurierung DIP- Schalter und der Potentiometer ermöglichen eine schnelle und leichte Konfigurierung Hohe Prozesssicherheit Durch die hohe 4-Wege-galvanische Trennung mit 6,4 kV Stehstoßspannung Mehr Sicherheit für Ihre Industrieanlagen Erkennen von Überstrom und Unterstrom zum Schutz der angeschlossenen elektrischen Lasten ACT20C-CMT, -CML ACT20P-CML ACT20P-CMT Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

9 Vielen Dank!

10 Backup

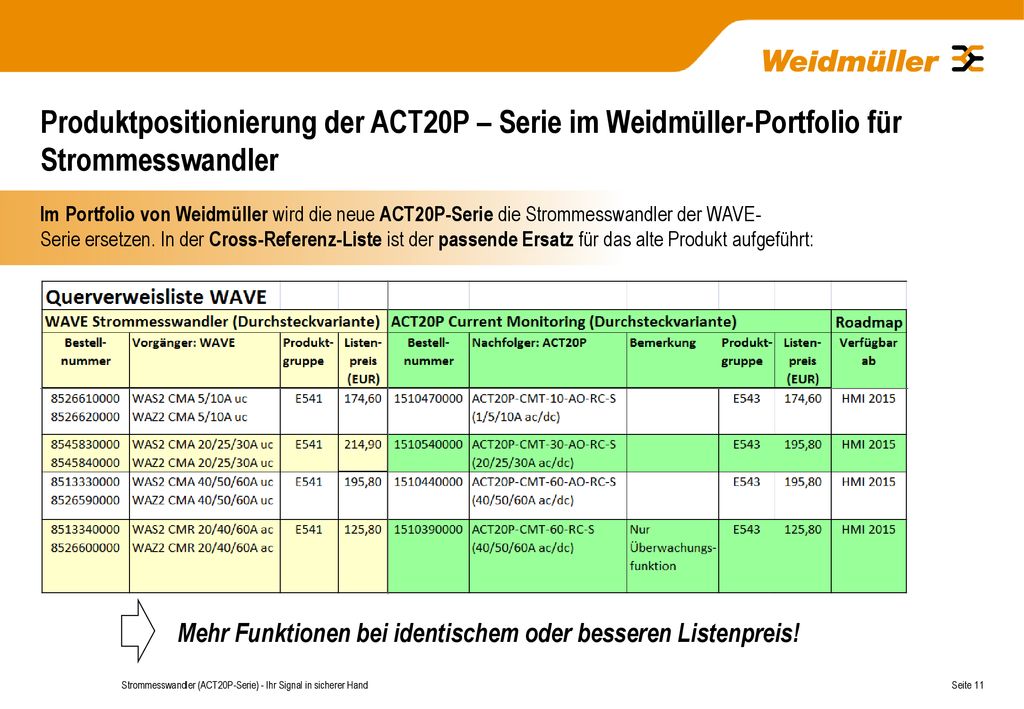

11 Produktpositionierung der ACT20P – Serie im Weidmüller-Portfolio für Strommesswandler
Im Portfolio von Weidmüller wird die neue ACT20P-Serie die Strommesswandler der WAVE- Serie ersetzen. In der Cross-Referenz-Liste ist der passende Ersatz für das alte Produkt aufgeführt: Mehr Funktionen bei identischem oder besseren Listenpreis! Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand

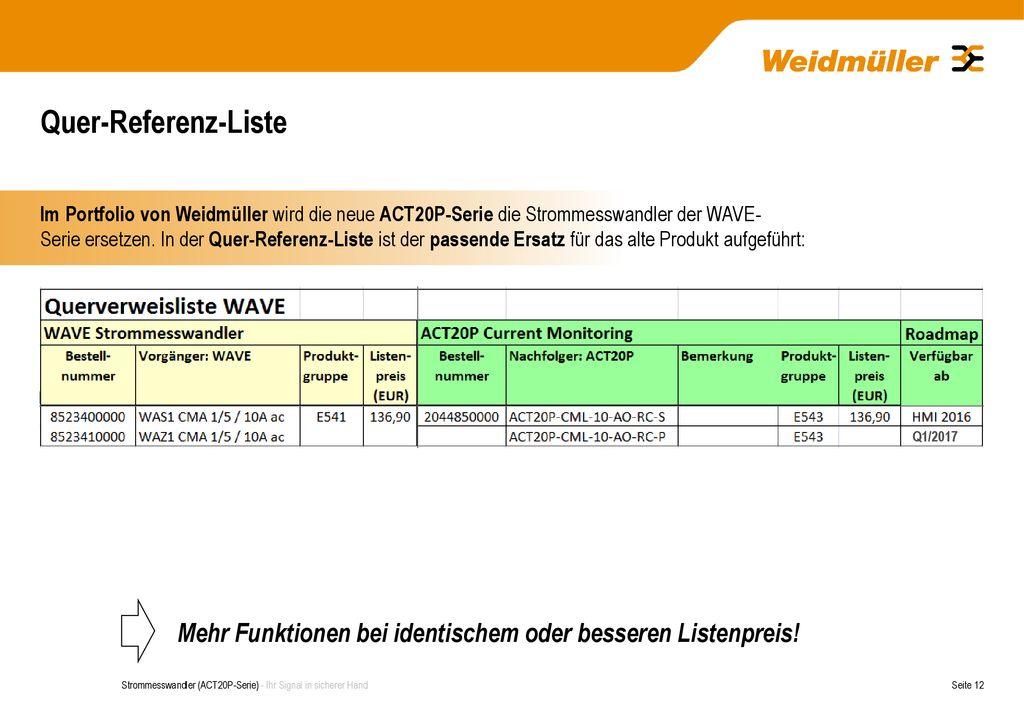

12 Quer-Referenz-Liste Im Portfolio von Weidmüller wird die neue ACT20P-Serie die Strommesswandler der WAVE- Serie ersetzen. In der Quer-Referenz-Liste ist der passende Ersatz für das alte Produkt aufgeführt: Q1/2017 Mehr Funktionen bei identischem oder besseren Listenpreis! Strommesswandler (ACT20P-Serie) - Ihr Signal in sicherer Hand
