Für Ölunfälle auf Binnengewässer und Fließgewässer

Präsentation zum Thema: "Für Ölunfälle auf Binnengewässer und Fließgewässer"—  Präsentation transkript:

1 Für Ölunfälle auf Binnengewässer und Fließgewässer

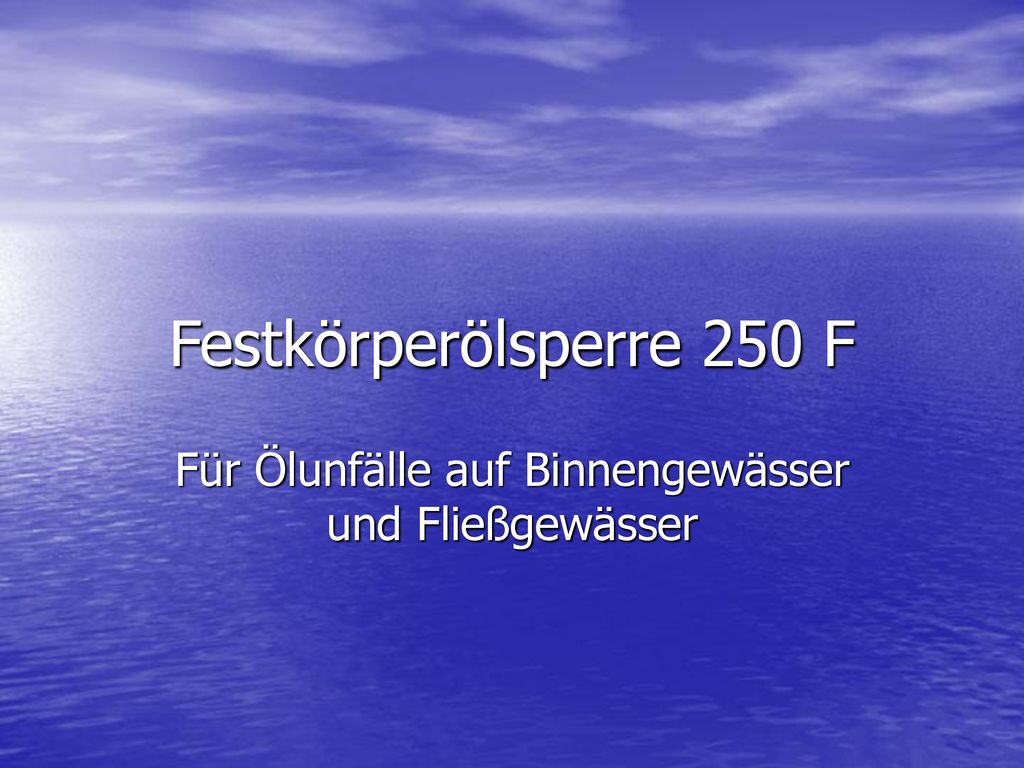

Festkörperölsperre 250 F Für Ölunfälle auf Binnengewässer und Fließgewässer

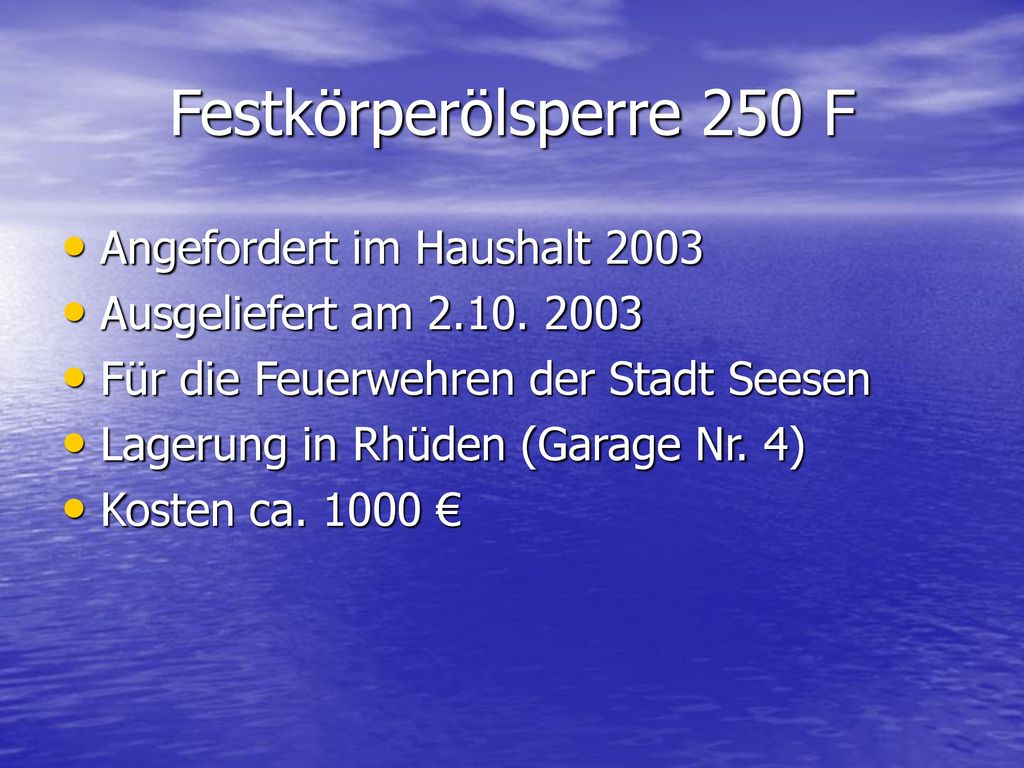

2 Festkörperölsperre 250 F Angefordert im Haushalt 2003
Ausgeliefert am Für die Feuerwehren der Stadt Seesen Lagerung in Rhüden (Garage Nr. 4) Kosten ca €

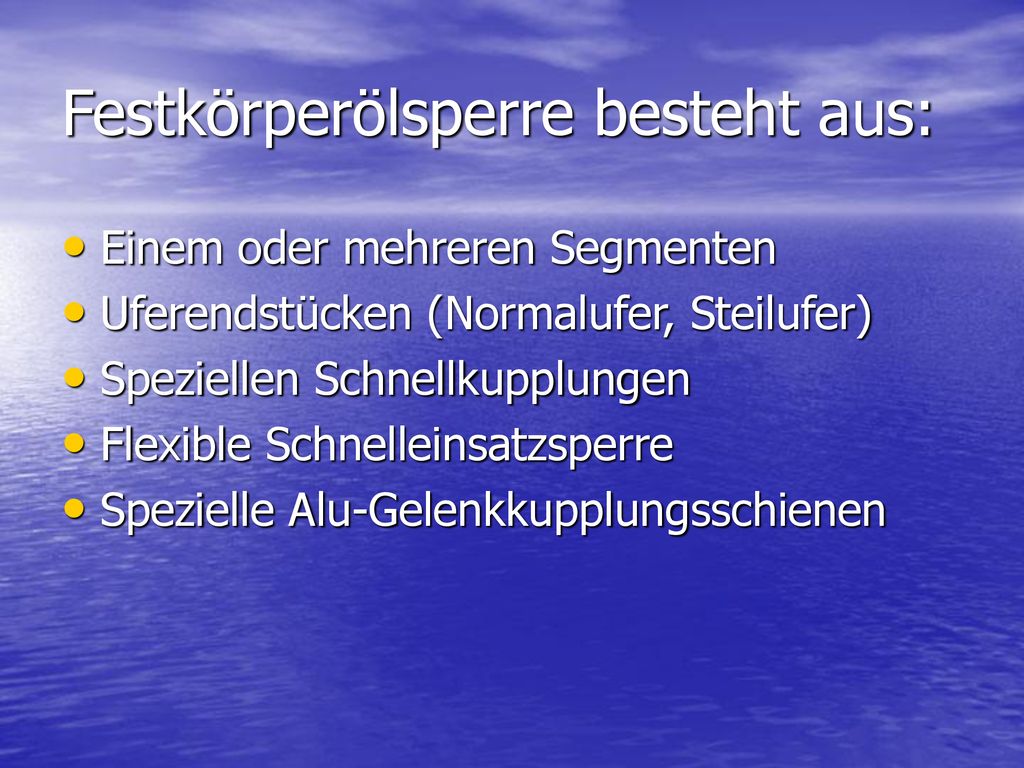

3 Festkörperölsperre besteht aus:
Einem oder mehreren Segmenten Uferendstücken (Normalufer, Steilufer) Speziellen Schnellkupplungen Flexible Schnelleinsatzsperre Spezielle Alu-Gelenkkupplungsschienen

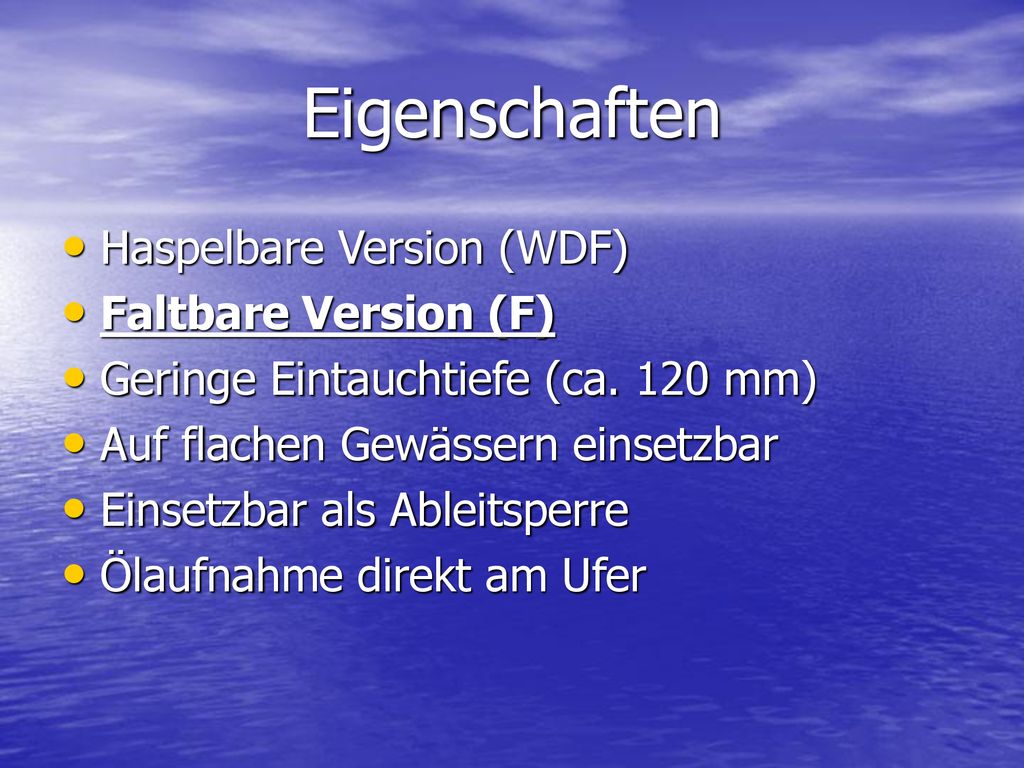

4 Eigenschaften Haspelbare Version (WDF) Faltbare Version (F)
Geringe Eintauchtiefe (ca. 120 mm) Auf flachen Gewässern einsetzbar Einsetzbar als Ableitsperre Ölaufnahme direkt am Ufer

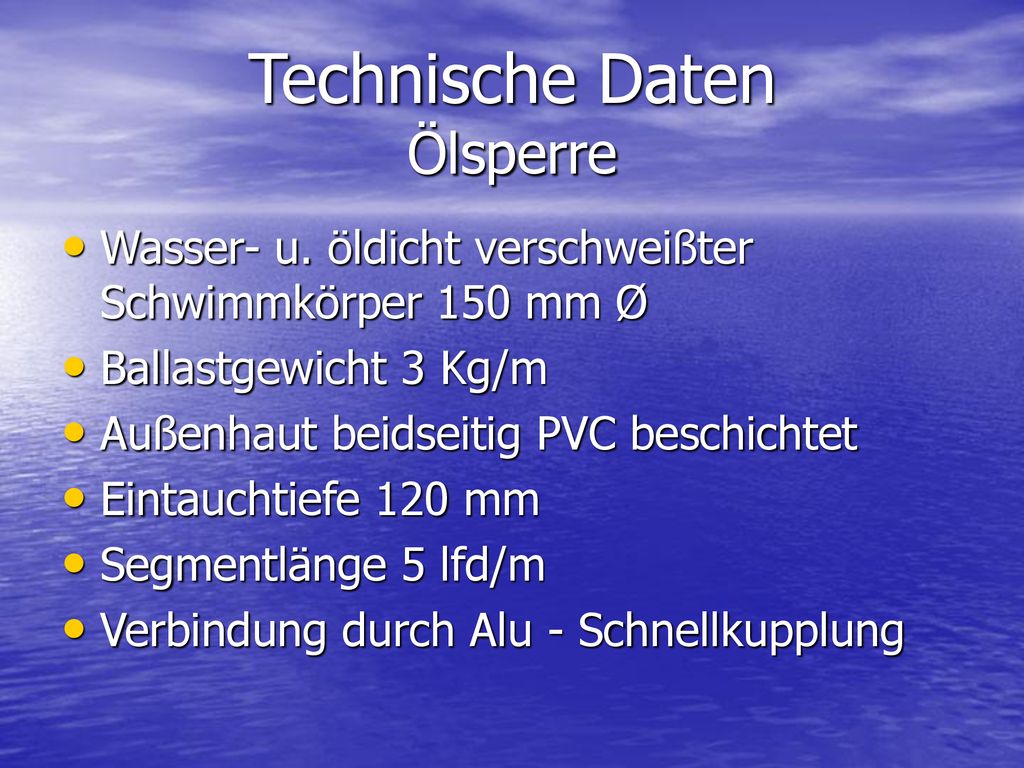

5 Technische Daten Ölsperre
Wasser- u. öldicht verschweißter Schwimmkörper 150 mm Ø Ballastgewicht 3 Kg/m Außenhaut beidseitig PVC beschichtet Eintauchtiefe 120 mm Segmentlänge 5 lfd/m Verbindung durch Alu - Schnellkupplung

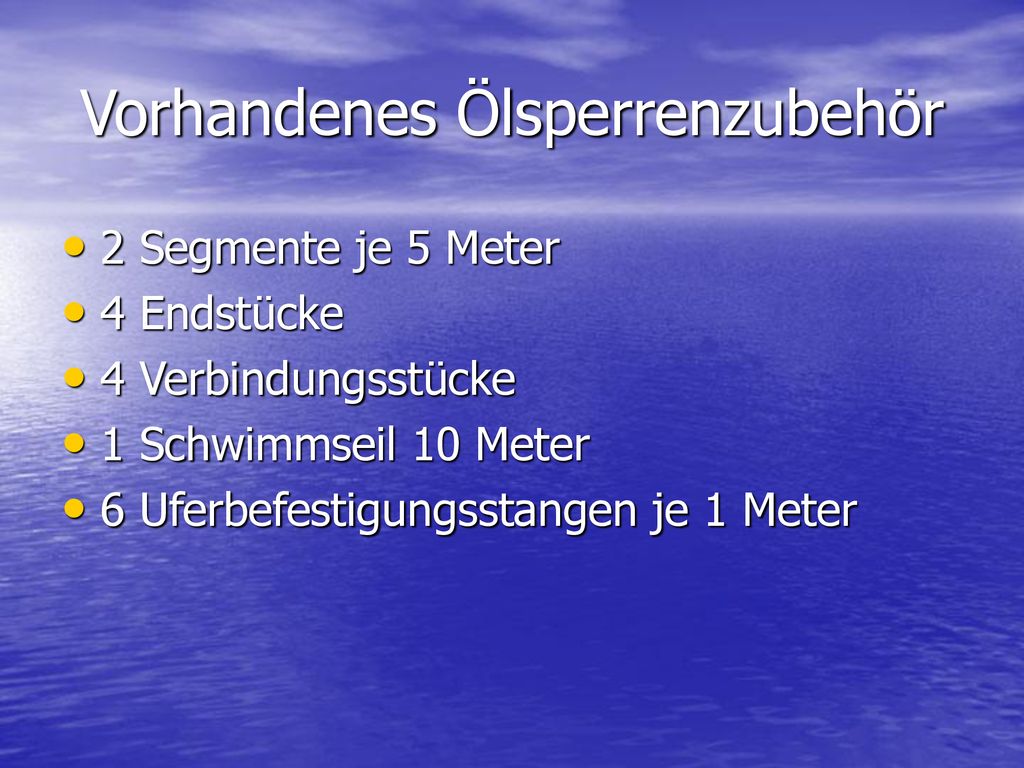

6 Vorhandenes Ölsperrenzubehör
2 Segmente je 5 Meter 4 Endstücke 4 Verbindungsstücke 1 Schwimmseil 10 Meter 6 Uferbefestigungsstangen je 1 Meter

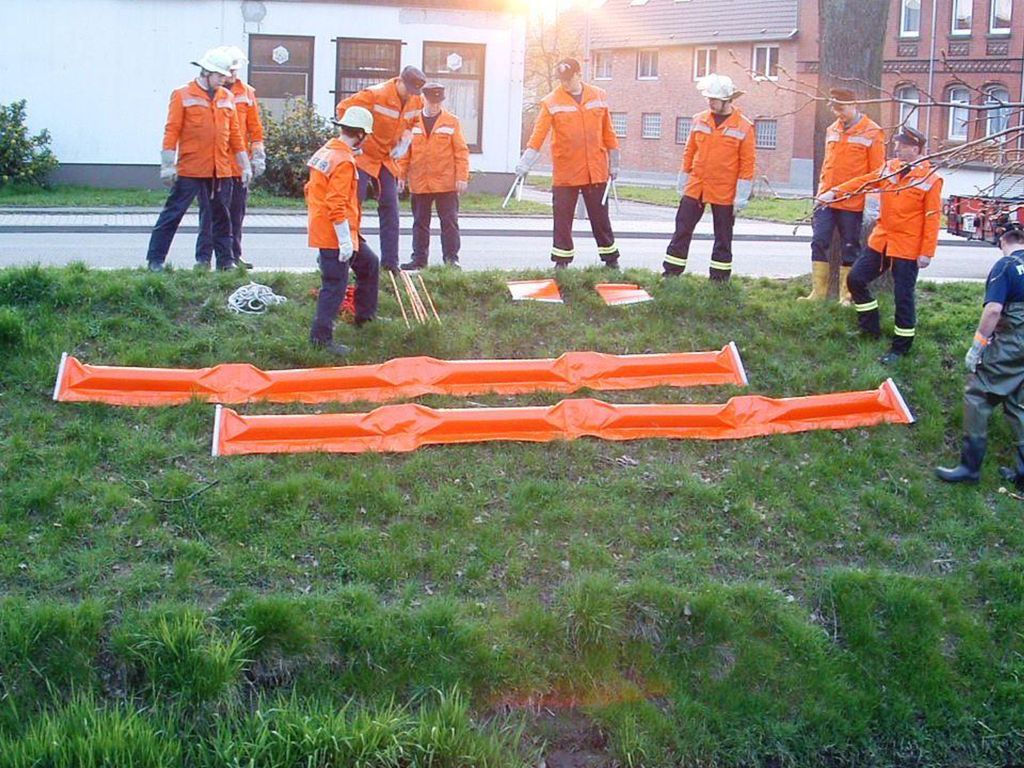

7

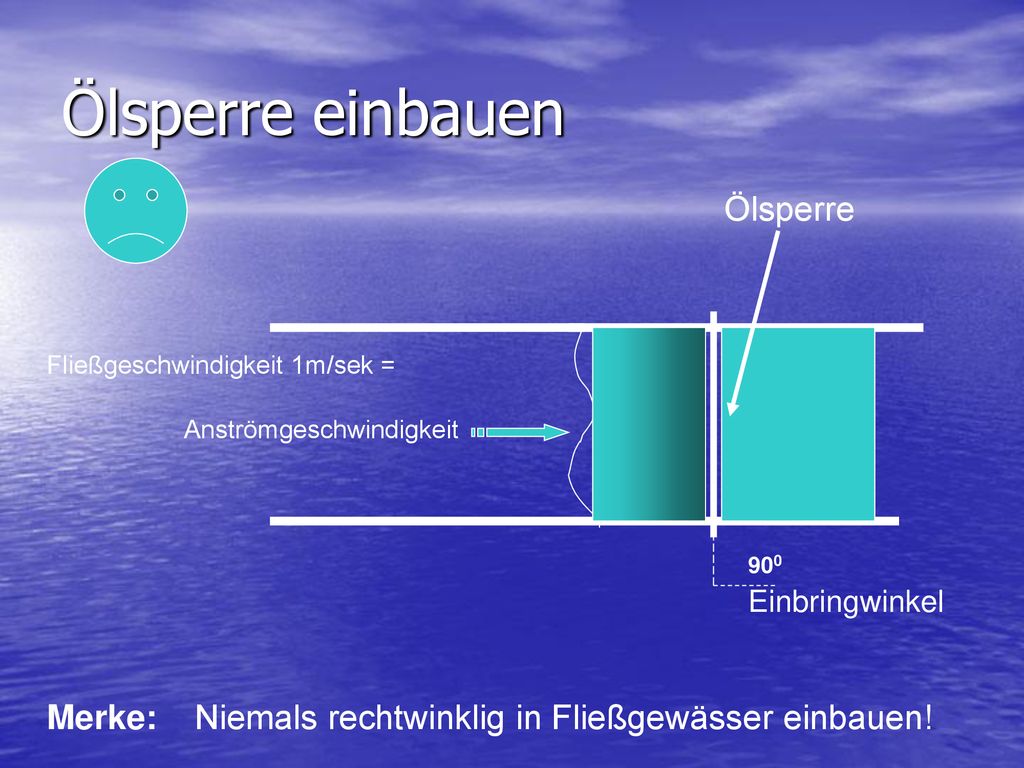

8 Ölsperre einbauen Einbringwinkel Ölsperre
Fließgeschwindigkeit 1m/sek = Anströmgeschwindigkeit 900 Einbringwinkel Merke: Niemals rechtwinklig in Fließgewässer einbauen!

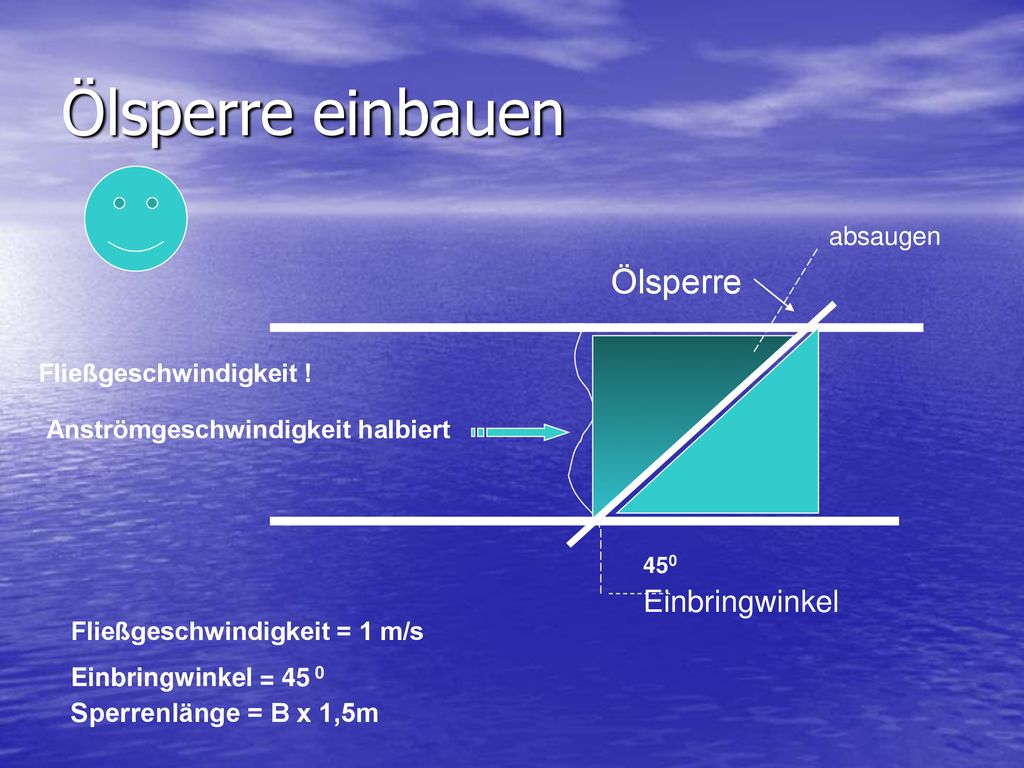

9 Ölsperre einbauen Einbringwinkel Sperrenlänge = B x 1,5m Ölsperre
absaugen Ölsperre Fließgeschwindigkeit ! Anströmgeschwindigkeit halbiert 450 Einbringwinkel Fließgeschwindigkeit = 1 m/s Einbringwinkel = 45 0 Sperrenlänge = B x 1,5m

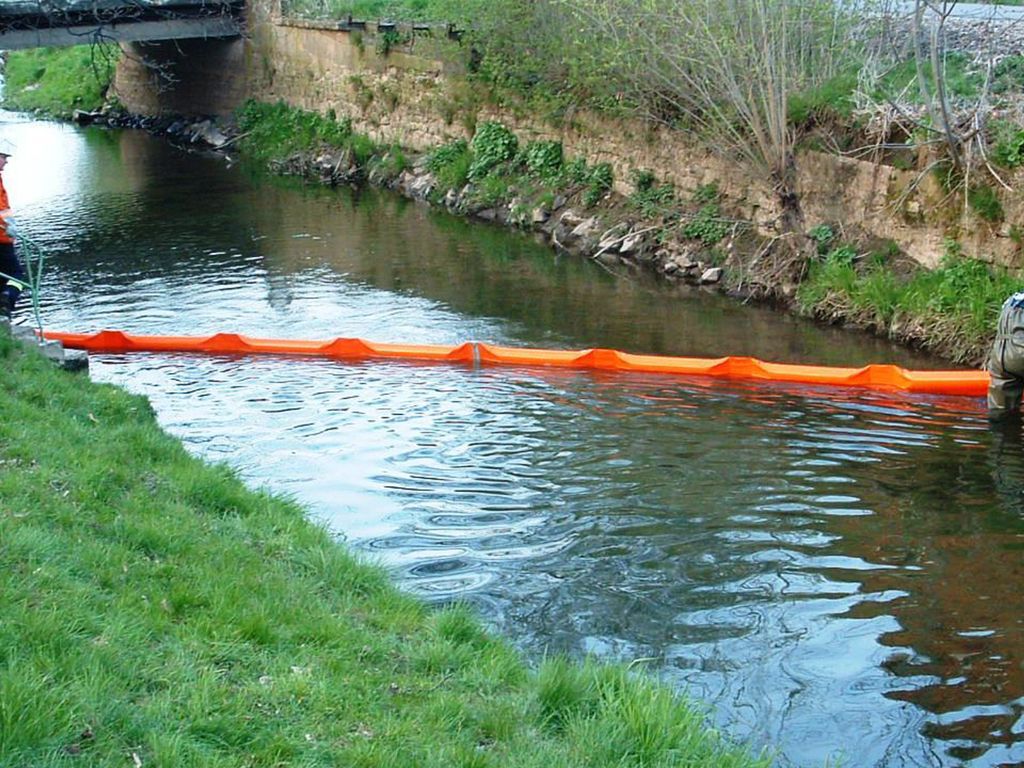

10

11

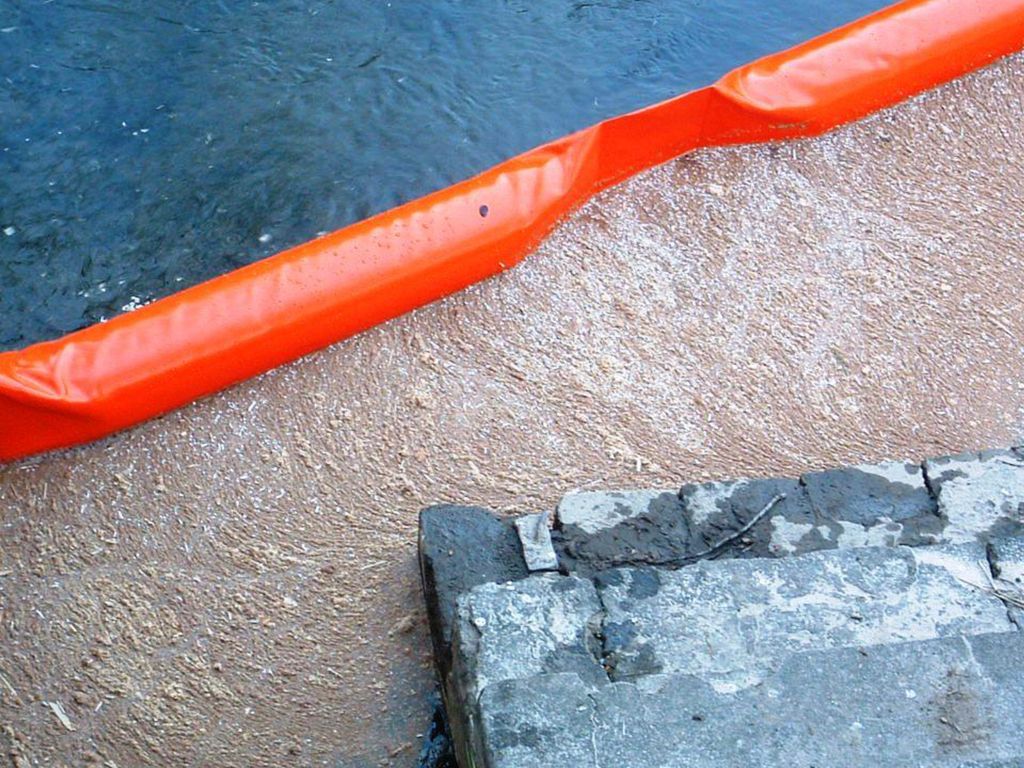

12

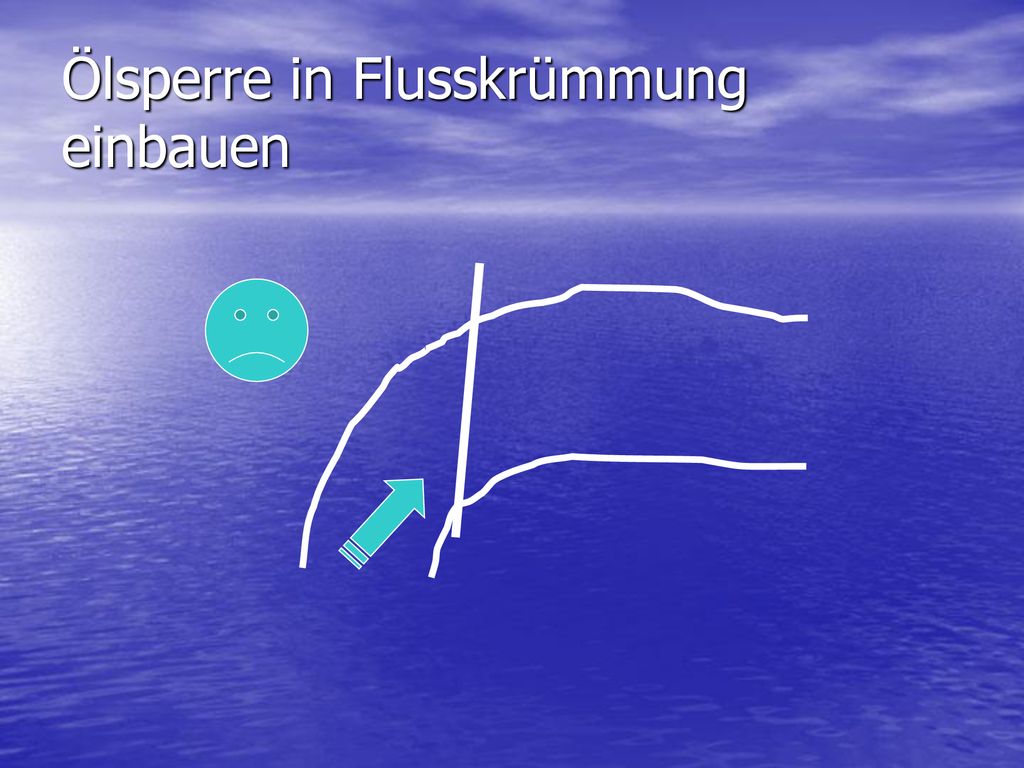

13 Ölsperre in Flusskrümmung einbauen

14 Ölsperre in Flusskrümmung einbauen

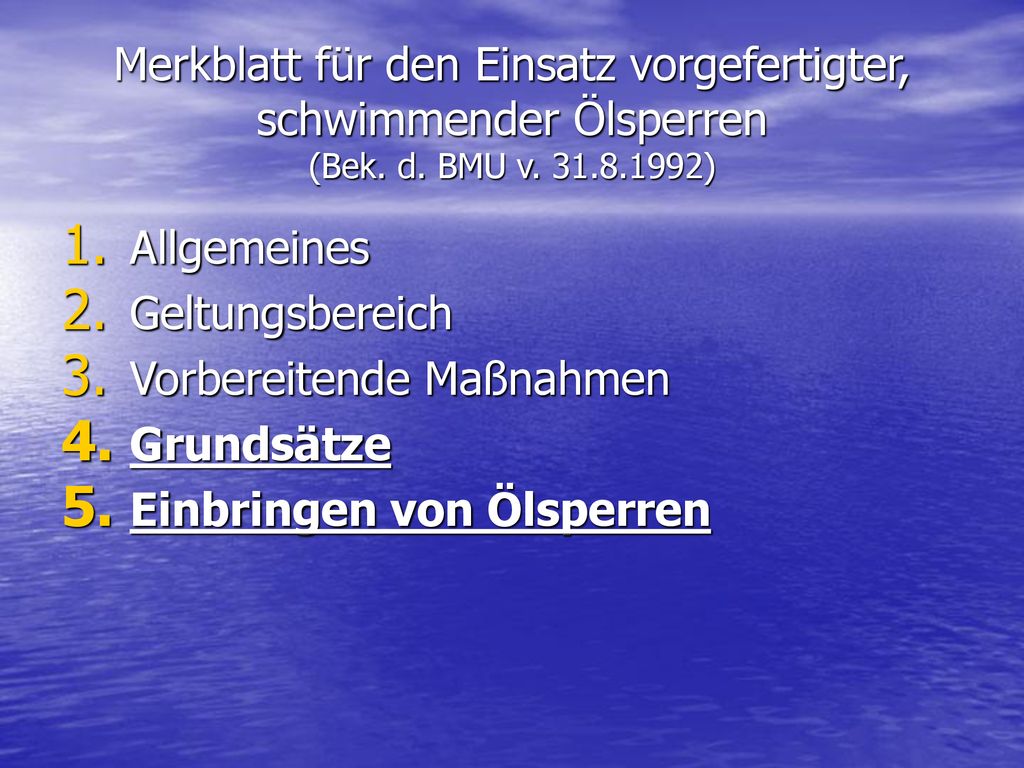

15 Merkblatt für den Einsatz vorgefertigter, schwimmender Ölsperren (Bek
Merkblatt für den Einsatz vorgefertigter, schwimmender Ölsperren (Bek. d. BMU v ) Allgemeines Geltungsbereich Vorbereitende Maßnahmen Grundsätze Einbringen von Ölsperren

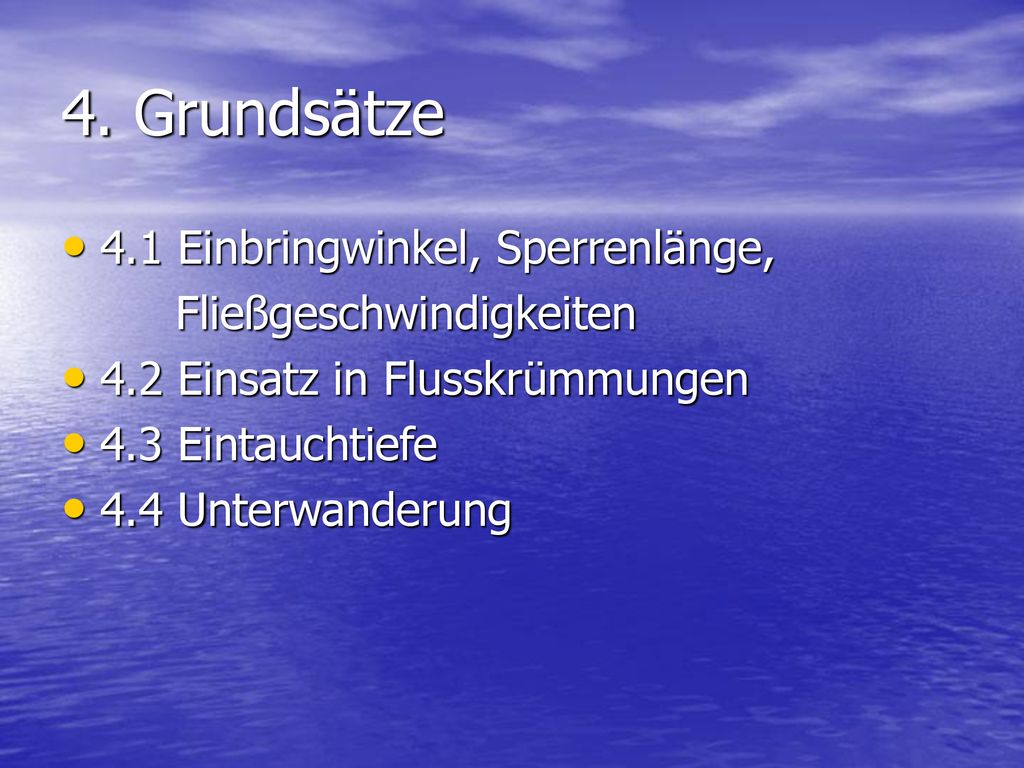

16 4. Grundsätze 4.1 Einbringwinkel, Sperrenlänge, Fließgeschwindigkeiten
4.2 Einsatz in Flusskrümmungen 4.3 Eintauchtiefe 4.4 Unterwanderung

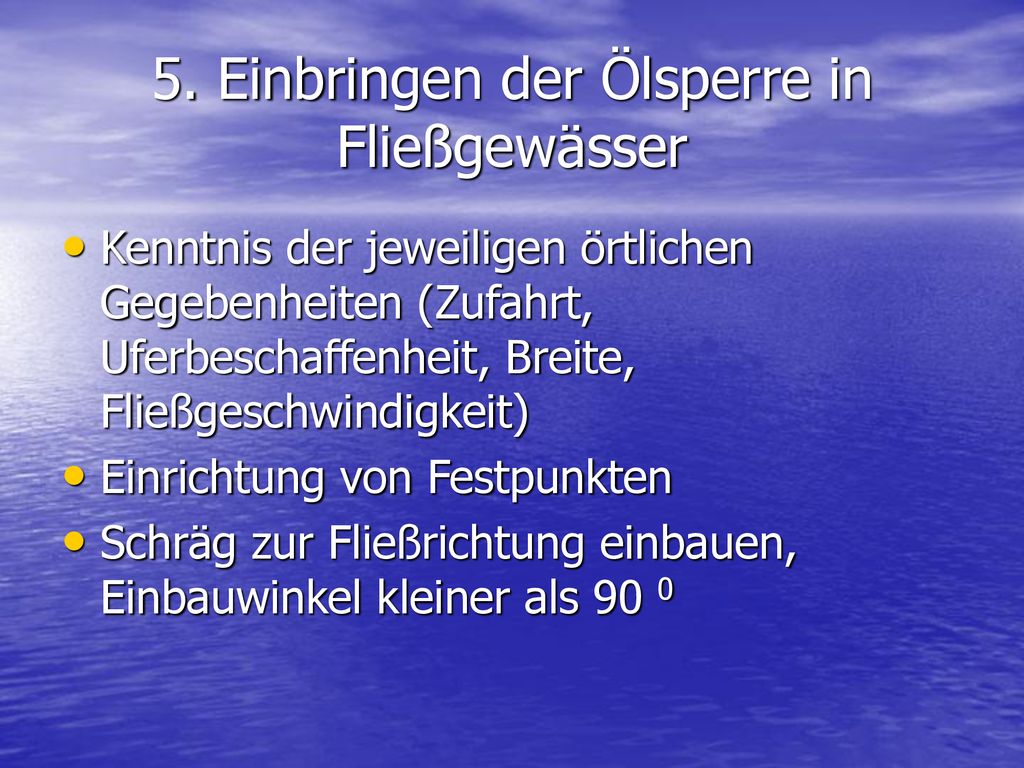

17 5. Einbringen der Ölsperre in Fließgewässer
Kenntnis der jeweiligen örtlichen Gegebenheiten (Zufahrt, Uferbeschaffenheit, Breite, Fließgeschwindigkeit) Einrichtung von Festpunkten Schräg zur Fließrichtung einbauen, Einbauwinkel kleiner als 90 0

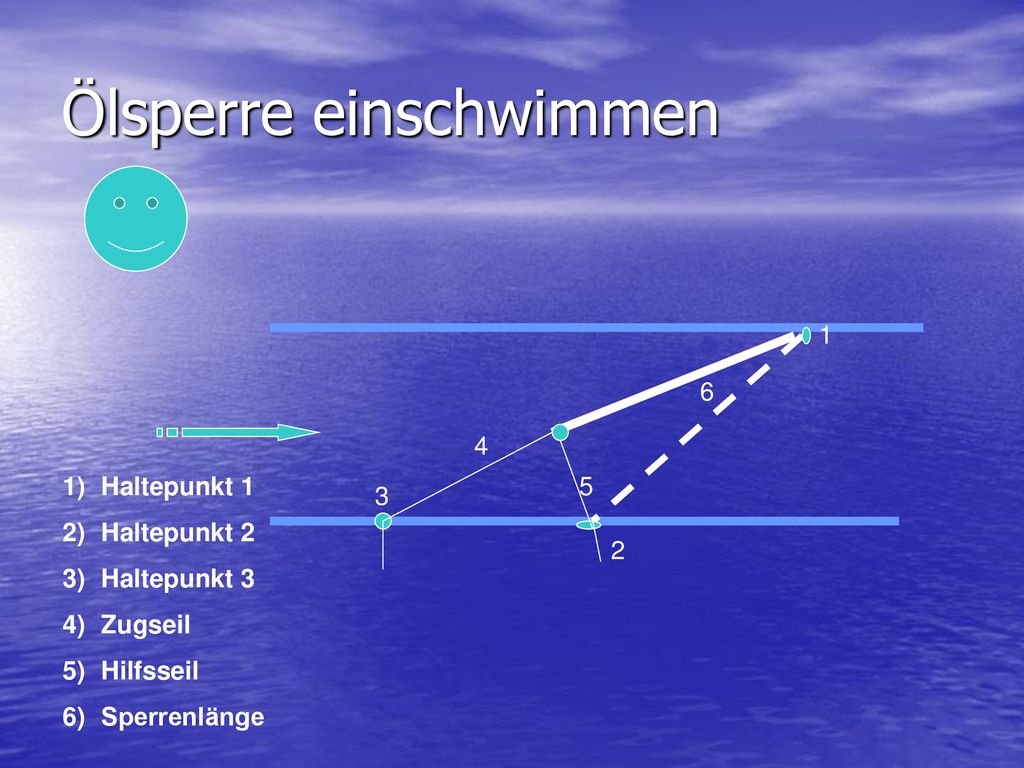

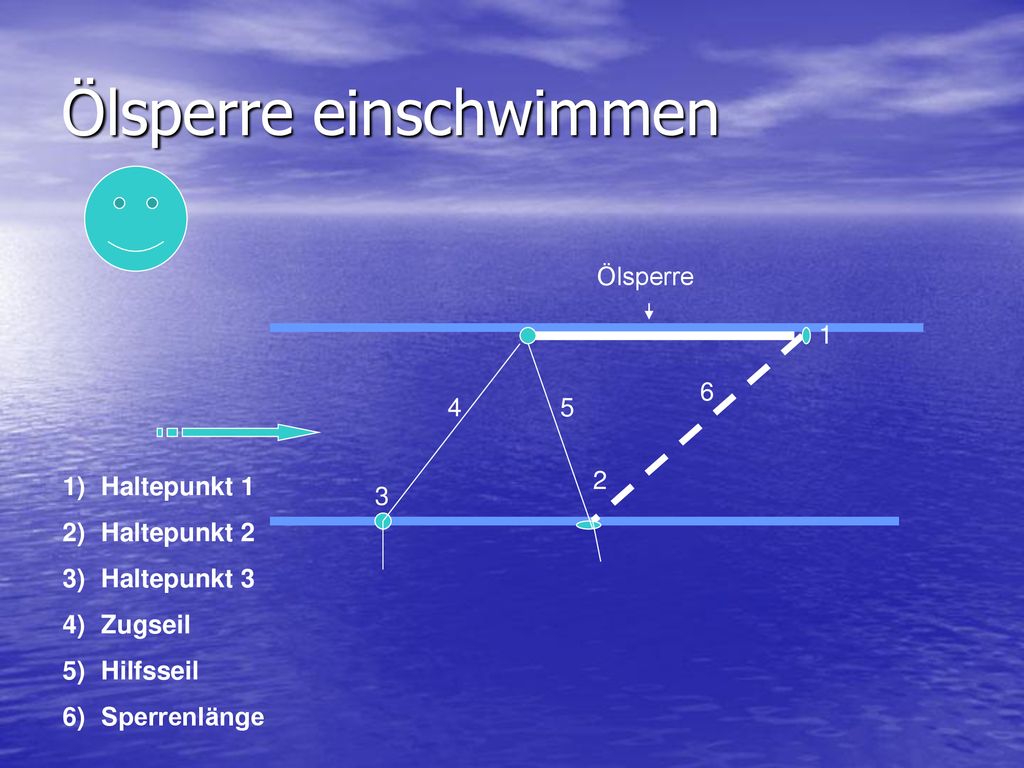

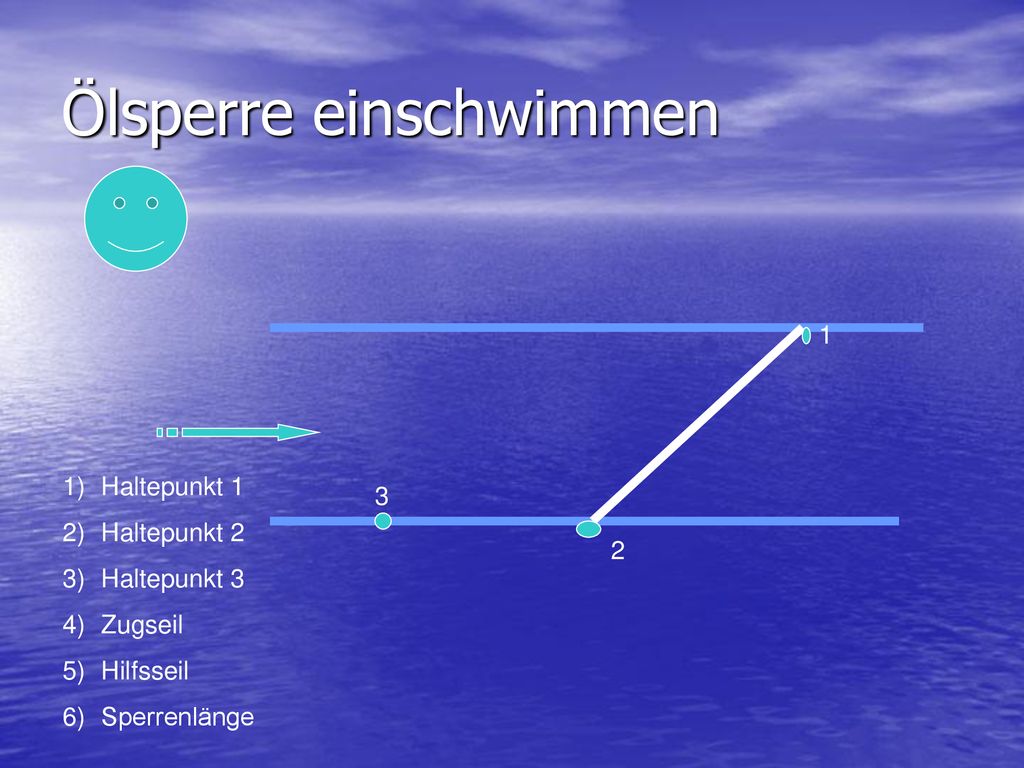

18 Ölsperre einschwimmen
1 6 4 5 Haltepunkt 1 Haltepunkt 2 Haltepunkt 3 Zugseil Hilfsseil Sperrenlänge 2 3

19 Ölsperre einschwimmen
1 6 4 Haltepunkt 1 Haltepunkt 2 Haltepunkt 3 Zugseil Hilfsseil Sperrenlänge 5 3 2

20 Ölsperre einschwimmen
1 Haltepunkt 1 Haltepunkt 2 Haltepunkt 3 Zugseil Hilfsseil Sperrenlänge 3 2

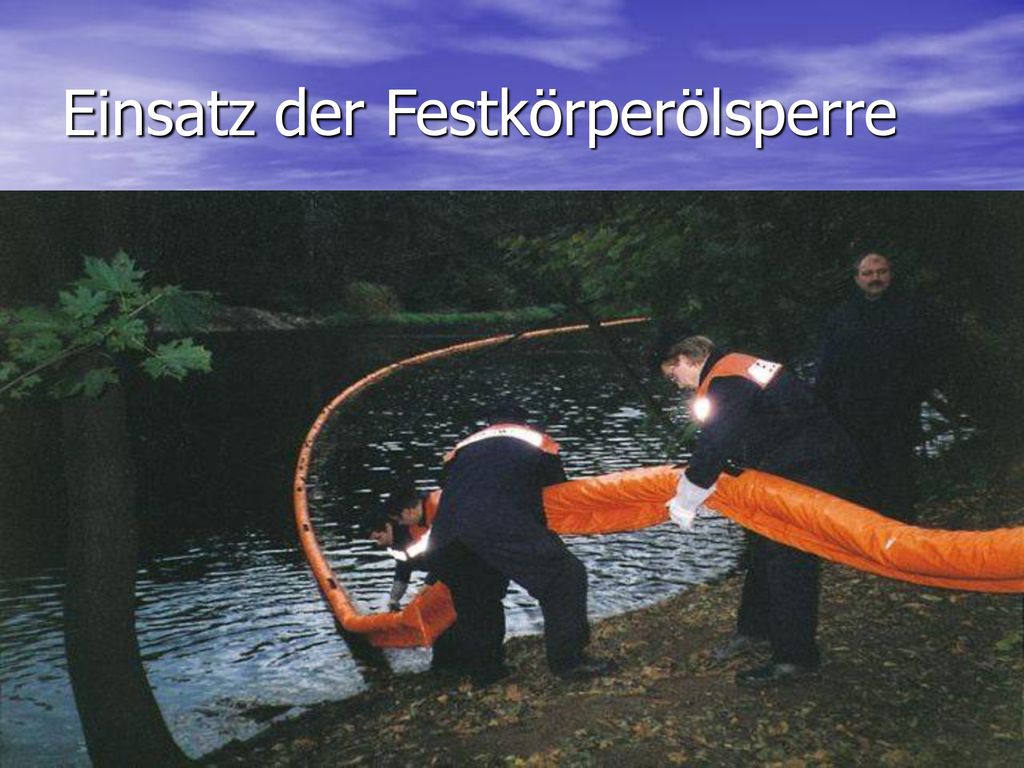

21 Einsatz der Festkörperölsperre

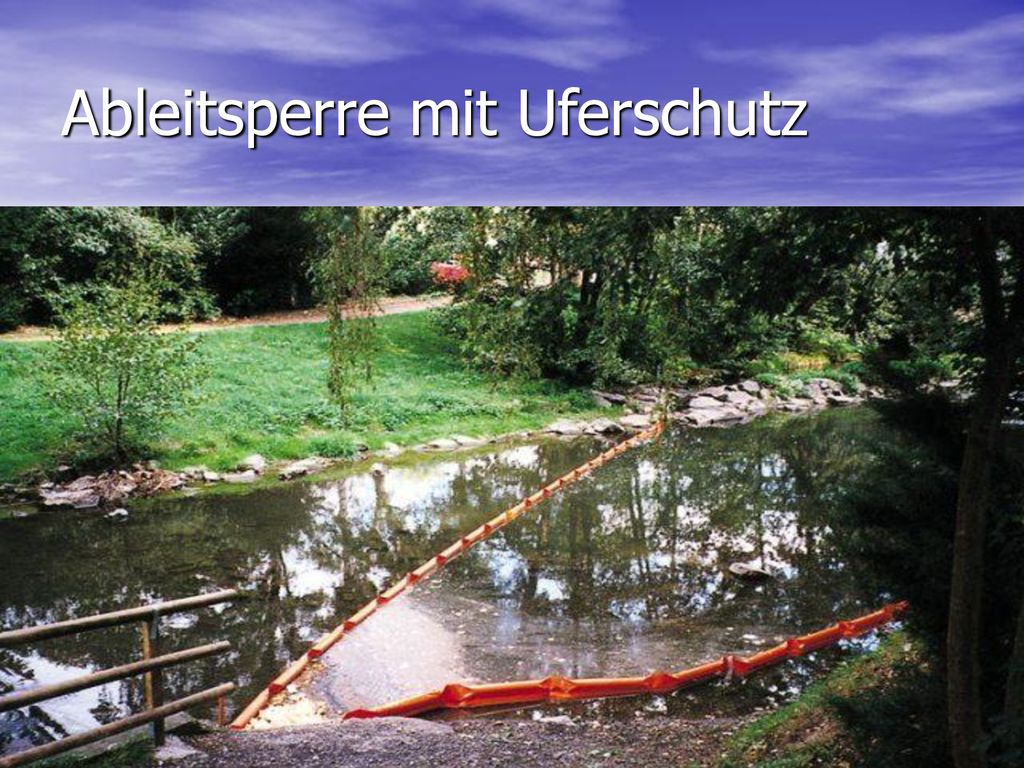

22 Ableitsperre mit Uferschutz

23 Faltbehälter, selbstaufrichtend, 1500 Liter,

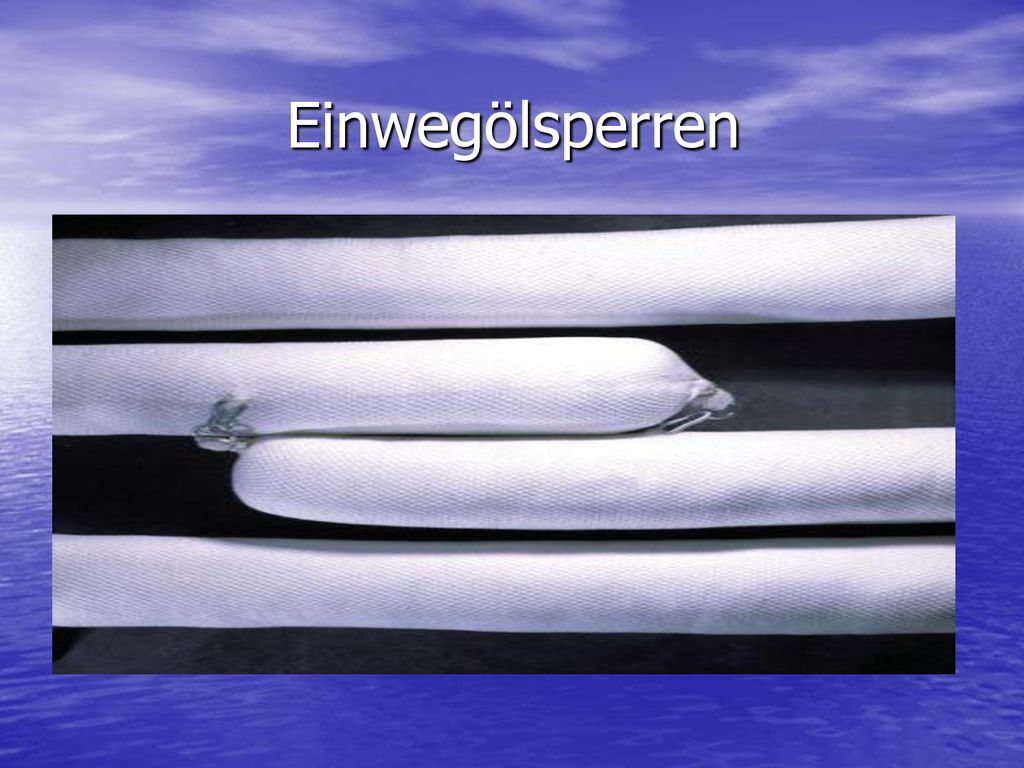

24 Einwegölsperren
