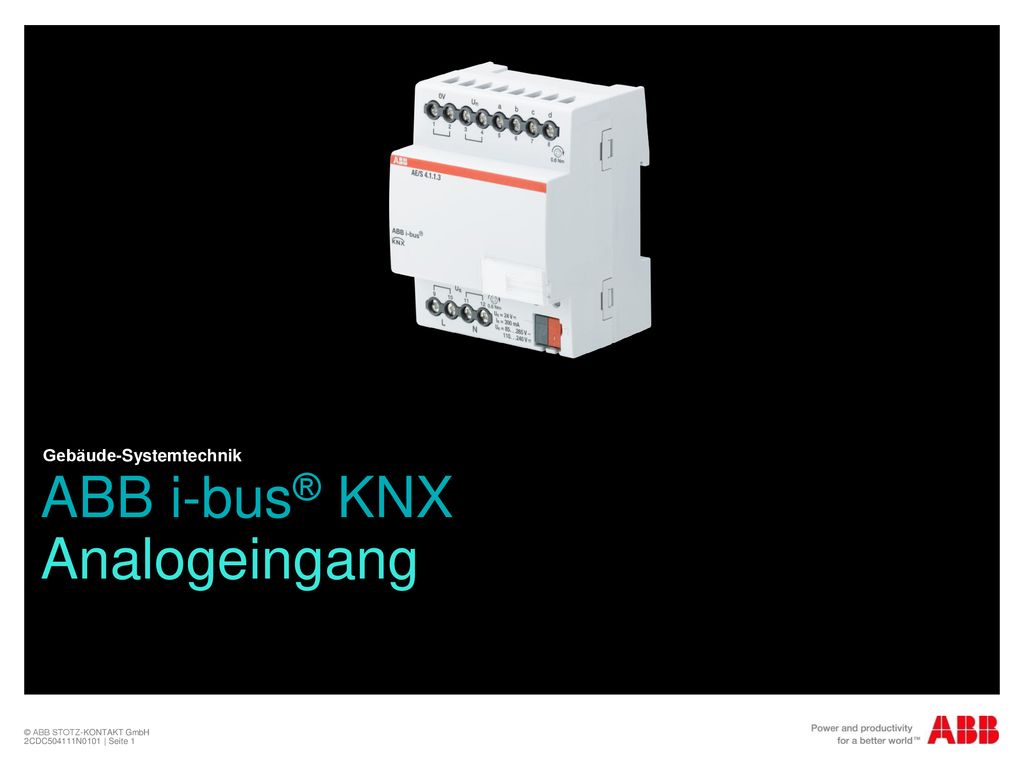

ABB i-bus® KNX Analogeingang
Gebäude-Systemtechnik ABB i-bus® KNX Analogeingang © ABB STOTZ-KONTAKT GmbH 2CDC504111N0101 | Seite 1
2
ABB i-bus® KNX Analogeingang, AE/S 4.1.1.3
Erfassung und Verarbeitung von 4 unabhängigen analogen Eingangssignalen Integriertes Netzteil zur Versorgung der Sensoren, 24 V DC / max. 300 mA (über V AC) Anschluss von allen handelsüblichen Sensoren 0…1 V, 0…5 V, 0…10 V, 1…10 V, 0…20 mA, 4…20 mA, 0…1000 Ohm, PT100, PT1000 und potentialfreie Kontaktabfrage © ABB STOTZ-KONTAKT GmbH 2CDC504111N0101 | Seite 2 2
3
ABB i-bus® KNX Analogeingang, AE/S 4.1.1.3
Frei einstellbare Sensorausgangssignale Messwert darstellbar als 1-Bit [0/1], 1-Byte [ ], [ ], 2-Byte [ ], [ ], 2-Byte [Gleitkomma], 4-Byte [IEEE-Gleitkomma] Messwertfilterung über 4, 16 oder 64 Messungen Schwellwert: 2 pro Eingang, jeweils mit oberem und unterem Grenzwert / Schwellwerte über Bus änderbar Vergleich / arithmetische Funktion / Mittelwertbildung © ABB STOTZ-KONTAKT GmbH 2CDC504111N0101 | Seite 3 3
4
ABB i-bus® KNX Analogeingang, AE/S 4.1.1.3
Mindestdauer der Unter- bzw. Überschreitung einstellbar (Fällt innerhalb der Mindestdauer die Sendebedingung wieder zurück, wird nichts gesendet) Temperaturwert kann mittels Offset um +/- 5°C angepasst werden Leitungsfehlerkompensierung bei PT100/PT1000-Widerstand über die Leitungslänge oder den Leitungswiderstand Hilfsspannung zur Versorgung von Sensoren Im i-bus Tool integriert © ABB STOTZ-KONTAKT GmbH 2CDC504111N0101 | Seite 4 4
5
© ABB STOTZ-KONTAKT GmbH
2CDC N0101 | Seite 5
