Oktober 2008 CUBEVISIONMODULE kurze Präsentation eibPort Schulung.

Präsentation zum Thema: "Oktober 2008 CUBEVISIONMODULE kurze Präsentation eibPort Schulung."—  Präsentation transkript:

1 Oktober 2008 CUBEVISIONMODULE kurze Präsentation eibPort Schulung

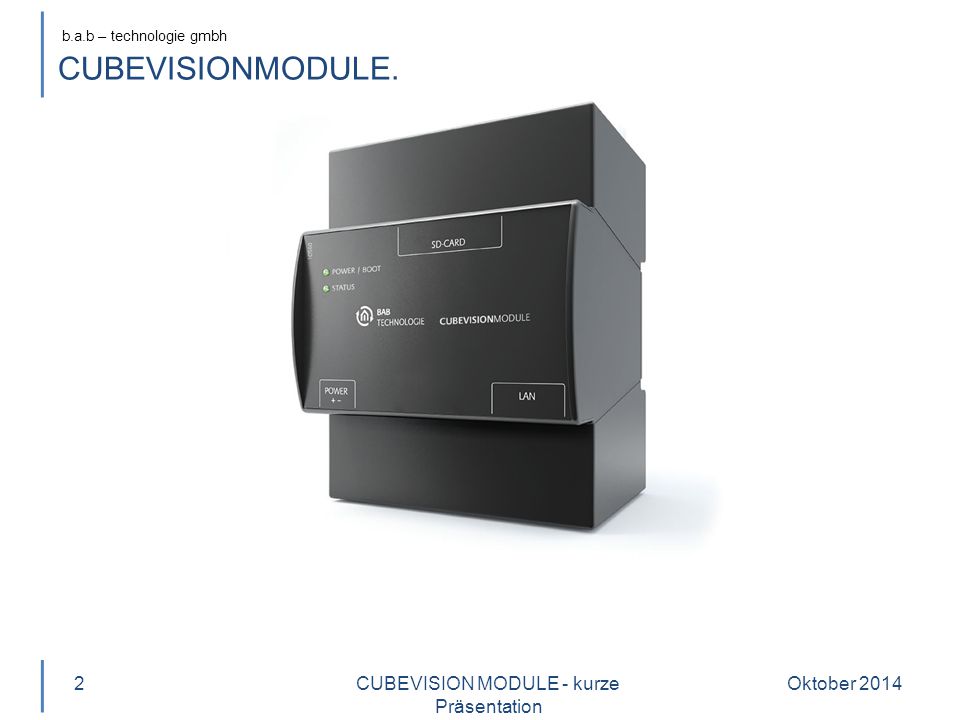

2 CUBEVISION MODULE - kurze Präsentation
Oktober 2008 CUBEVISIONMODULE. CUBEVISION MODULE - kurze Präsentation Oktober 2014 eibPort Schulung

3 CUBEVISIONMODULE. Produktvarianten.
Oktober 2008 CUBEVISIONMODULE. Produktvarianten. Produktname CUBEVISIONMODULE Varianten 10560 KNX/TP 13560 EnOcean Bei der Power Net Variante wird an der rechten Seite des Gehäuse ein Power Net Bus Ankoppler angebracht. Die Breite des eibPorts erhöht sich im 2 Einheiten. Die EIB Busklemme ist in dieser Variante ohne Funktion. CUBEVISION MODULE - kurze Präsentation Oktober 2014 eibPort Schulung

4 CUBEVISIONMODULE. Übersicht. Hardware.
Oktober 2008 CUBEVISIONMODULE. Übersicht. Hardware. Betriebsspannung: 12–32 V DC Typische Leistungsaufnahme: 300 mA bei 12 V DC. <= 5W Montage: REG-Gehäuse 4 TE Maße (B x H x T) in mm: 70 x 90 x 63 Schnittstellen: Ethernet über RJ45-Buchse KNX®/TP-Anschluss EnOcean® in Vorbereitung Übersicht Hardware CUBEVISION MODULE - kurze Präsentation Oktober 2014 eibPort Schulung

5 CUBEVISIONMODULE. Übersicht. Highlights.
Oktober 2008 CUBEVISIONMODULE. Übersicht. Highlights. Hutschienen Montage Geringe Leistungsaufnahme Integrierter KNXnet/IP Router Automatische Erstellung der Visualisierung und Navigation Planungssicher / kalkulierbarer Integrationsaufwand Intuitive Steuerung Mehrplatz Visualisierung Handy und Tablet optimierte Visualisierung Sonos®-Player und AUDIOMODULE besonders einfach zu integrieren Plattformunabhängig Keine Softwareinstallation notwendig APP für Android und iOS verfügbar Highlights CUBEVISION MODULE - kurze Präsentation Oktober 2014 eibPort Schulung

6 CUBEVISION MODULE - kurze Präsentation
Bedienung CUBEVISION MODULE - kurze Präsentation Oktober 2014

7 CUBEVISIONMODULE. Funktionsweise. Bedienung
Navigation durch Räume Navigation durch Ebenen CUBEVISION MODULE - kurze Präsentation Oktober 2014

8 CUBEVISIONMODULE. Funktionsweise. Bedienung
Instant Control Panel In der Raumansicht werden die am meisten genutzten Elemente angezeigt. Dieses Liste kann vorgegeben werden oder über eine Favoriten-Funktion in Reihenfolge nach den meist genutzten Elementen. Passen nicht alle Elemente in diese Liste wird automatisch eine eigene Ansicht mit allen Elementen generiert. click CUBEVISION MODULE - kurze Präsentation Oktober 2014

9 CUBEVISIONMODULE. Funktionsweise. Bedienung
Extended Control Panel In dieser Ansicht werden alle Elemente des Raumes angezeigt. Diese Ansicht wird automatisch generiert! CUBEVISION MODULE - kurze Präsentation Oktober 2014

10 CUBEVISIONMODULE. Funktionsweise. Bedienung
Extended Element View Erweiterte Element Ansicht Beispiel hier Internet Wetter. click CUBEVISION MODULE - kurze Präsentation Oktober 2014

11 CUBEVISIONMODULE. Funktionsweise. Bedienung
Extended Element View Erweiterte Element Ansicht Beispiel hier Internet Wetter. Folgende Elemente sind in dieser Ansicht verfügbar: Kamera, DMX, Diagramm, Internet Wetter und Multimedia Element Diese Ansichten werden automatisch generiert! CUBEVISION MODULE - kurze Präsentation Oktober 2014

12 CUBEVISIONMODULE. Funktionsweise. Bedienung
Quick Navigation Darstellung aller Räume für eine schnellere Navigation. Diese Ansichten werden automatisch generiert! CUBEVISION MODULE - kurze Präsentation Oktober 2014

13 CUBEVISIONMODULE. Funktionsweise. Bedienung
Central View Zentrale Ansichten sind raumunabhängige Übersichten zu denen Elemente hinzugefügt werden. Jeder Ansicht kann ein Icon und ein Name vergeben werden. Die Ansichten werden automatisch der CUBEVISION hinzugefügt. Diese Ansichten werden automatisch generiert! CUBEVISION MODULE - kurze Präsentation Oktober 2014

14 CUBEVISIONMODULE. Funktionsweise. Bedienung
Central View Konfiguration CUBEVISION MODULE - kurze Präsentation Oktober 2014

15 CUBEVISION MODULE - kurze Präsentation
Visualisierung CUBEVISION MODULE - kurze Präsentation Oktober 2014

16 CUBEVISIONMODULE. Visualisierung. Tablet
CUBEVISION MODULE - kurze Präsentation Oktober 2014

17 CUBEVISIONMODULE. Visualisierung. Tablet
CUBEVISION MODULE - kurze Präsentation Oktober 2014

18 CUBEVISIONMODULE. Visualisierung. Mobile
CUBEVISION MODULE - kurze Präsentation Oktober 2014

19 CUBEVISIONMODULE. Visualisierung. Mobile
CUBEVISION MODULE - kurze Präsentation Oktober 2014

20 CUBEVISION MODULE - kurze Präsentation
Zusammenfassung CUBEVISION MODULE - kurze Präsentation Oktober 2014

21 CUBEVISIONMODULE. Zusammenfassung
Oktober 2008 CUBEVISIONMODULE. Zusammenfassung Zusammenfassung Voraussetzungen Netzwerkfähiger PC mit Browser Facts EINFACH. Sehr einfache und intuitive Erstellung (nicht grafisch) der Visualisierung, durch die Angabe von Etagen und Räumen. Die CUBEVISIONMODULE Visualisierung erstellt sich praktisch vollkommen automatisch. SCHNELL. Die CUBEVISIONMODULE Visualisierungsdaten werden gleichzeitig für die Tablet und die Mobile Visualisierung verwendet. Keine separate Visualisierung für Mobile und Tablet Format oder Größe. UNBEGRENZT. Die Anzahl der Benutzer ist unlimitiert. Es können beliebig viele Steuerelemente verwendet werden, begrenzt wird dies nur durch die Leistungsfähigkeit des Visualisierungsclients. DURCHGÄNGIG. Die intelligente CUBEVISION-Technologie ermöglicht eine durchgängige Gebäudevisualisierung zu verwenden. Durch die automatische Anpassung an die jeweilige Bildschirmgröße, wird die Visualisierung immer optimal dargestellt. Unabhängig vom Gerät und Betriebssystem. ROUTER. Als voll funktionsfähiger IP-Router wird das CUBEVISIONMODULE zu einem vollwertigen Teilnehmer im KNX®- Netzwerk und macht eine zusätzliche Hardware für die Kommunikation mit der ETS überflüssig. Das reduziert die Initialkosten und vereinfacht das Handling. CUBEVISION MODULE - kurze Präsentation Oktober 2014 eibPort Schulung

22 CUBEVISION MODULE - kurze Präsentation
Oktober 2014
