1 Erfahrung mit der Sanierung von Schächten

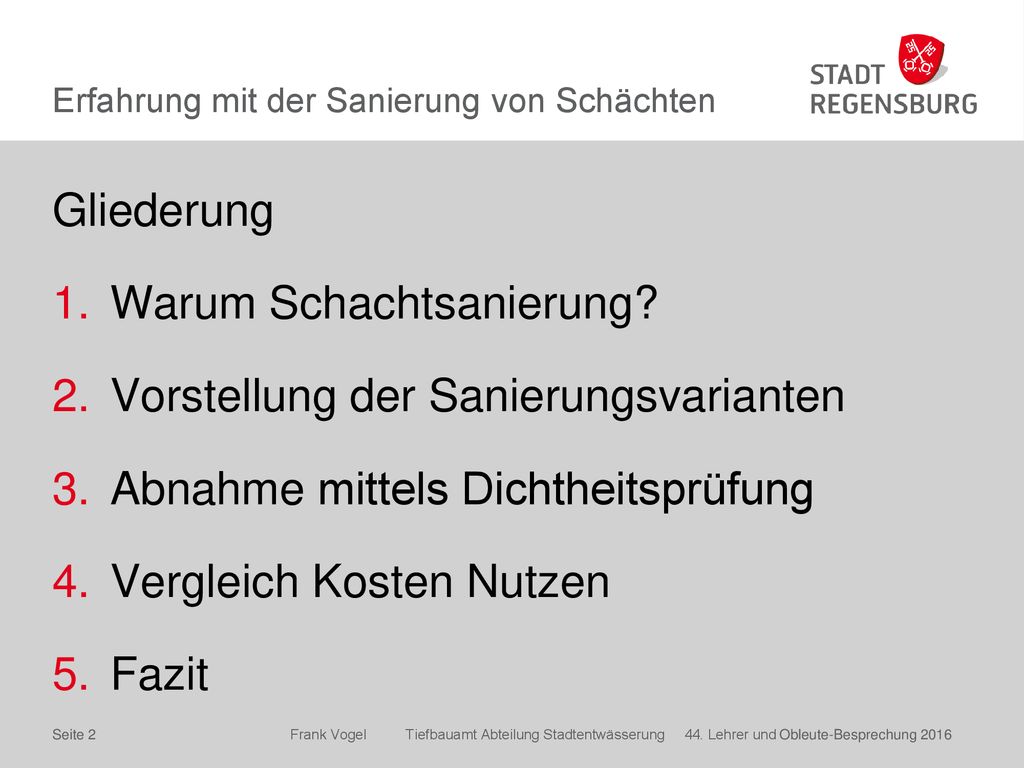

2 Erfahrung mit der Sanierung von Schächten
Gliederung Warum Schachtsanierung? Vorstellung der Sanierungsvarianten Abnahme mittels Dichtheitsprüfung Vergleich Kosten Nutzen Fazit Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

3 Erfahrung mit der Sanierung von Schächten

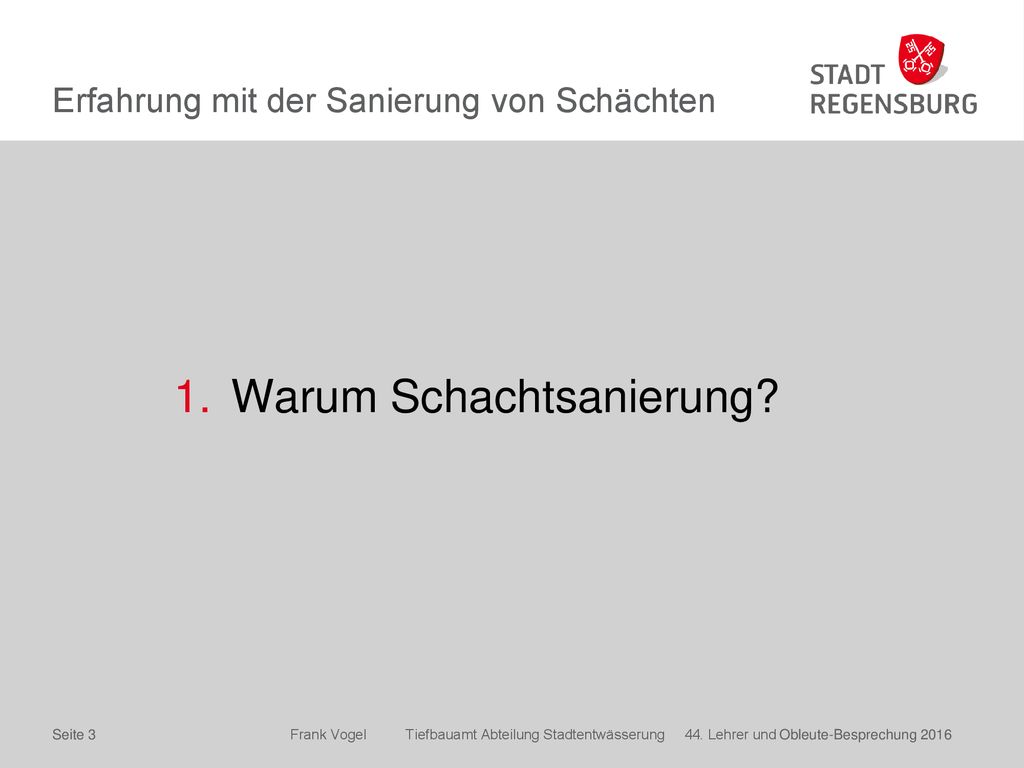

Warum Schachtsanierung? Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

4 Erfahrung mit der Sanierung von Schächten

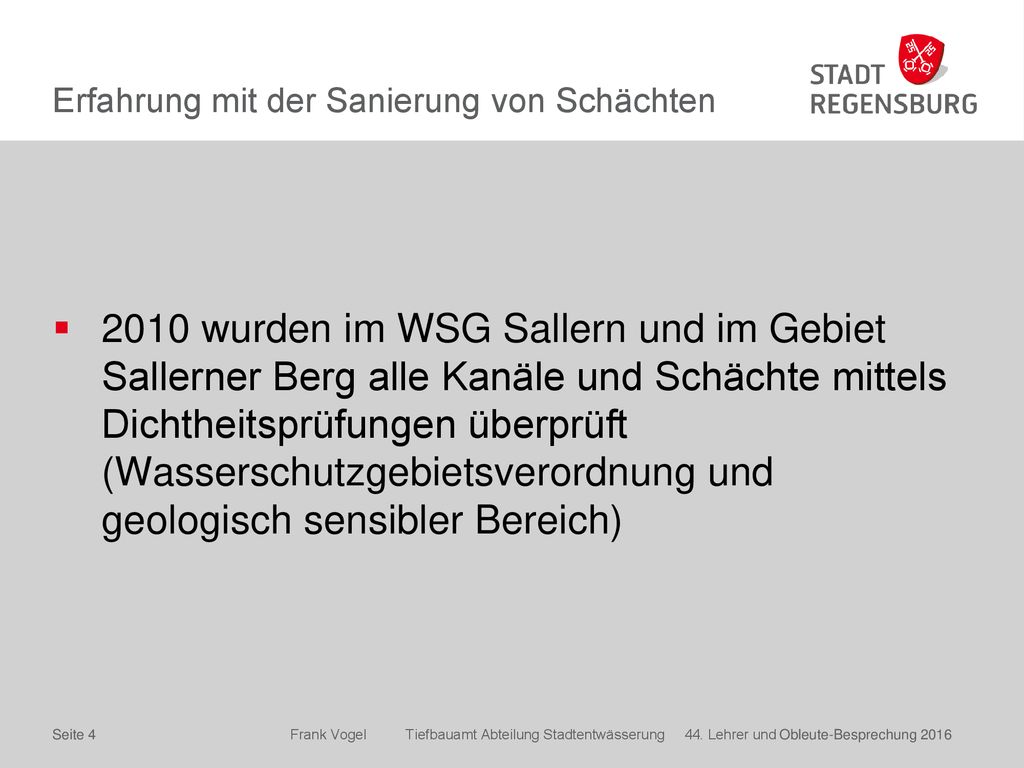

2010 wurden im WSG Sallern und im Gebiet Sallerner Berg alle Kanäle und Schächte mittels Dichtheitsprüfungen überprüft (Wasserschutzgebietsverordnung und geologisch sensibler Bereich) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

5 Erfahrung mit der Sanierung von Schächten

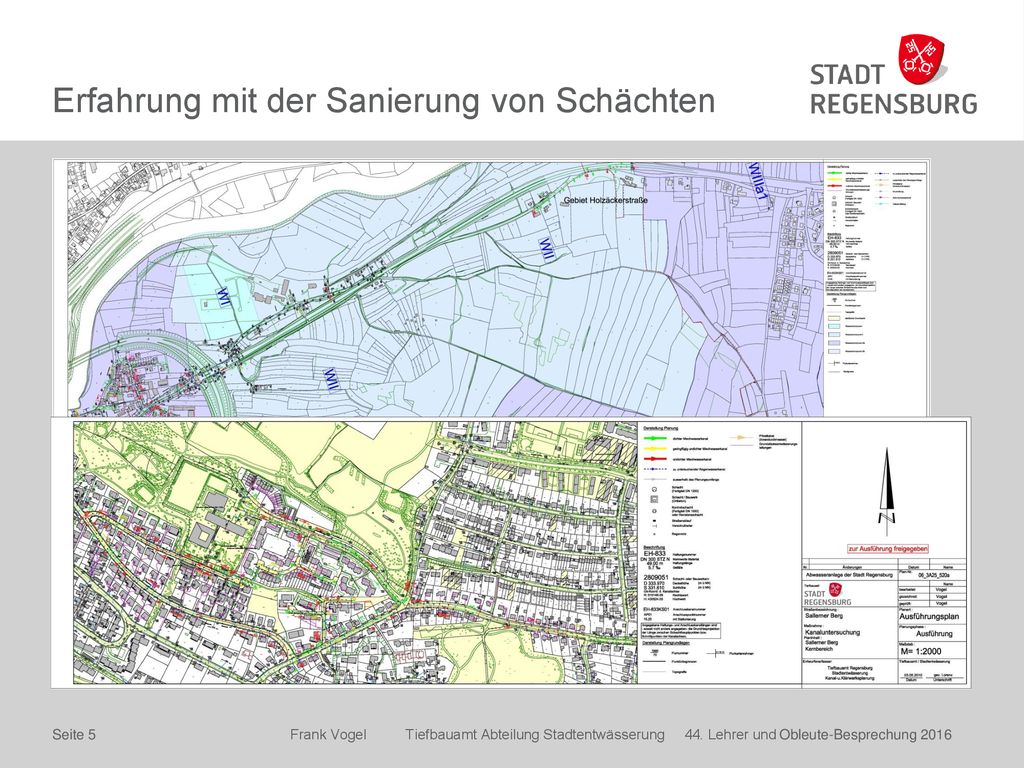

Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

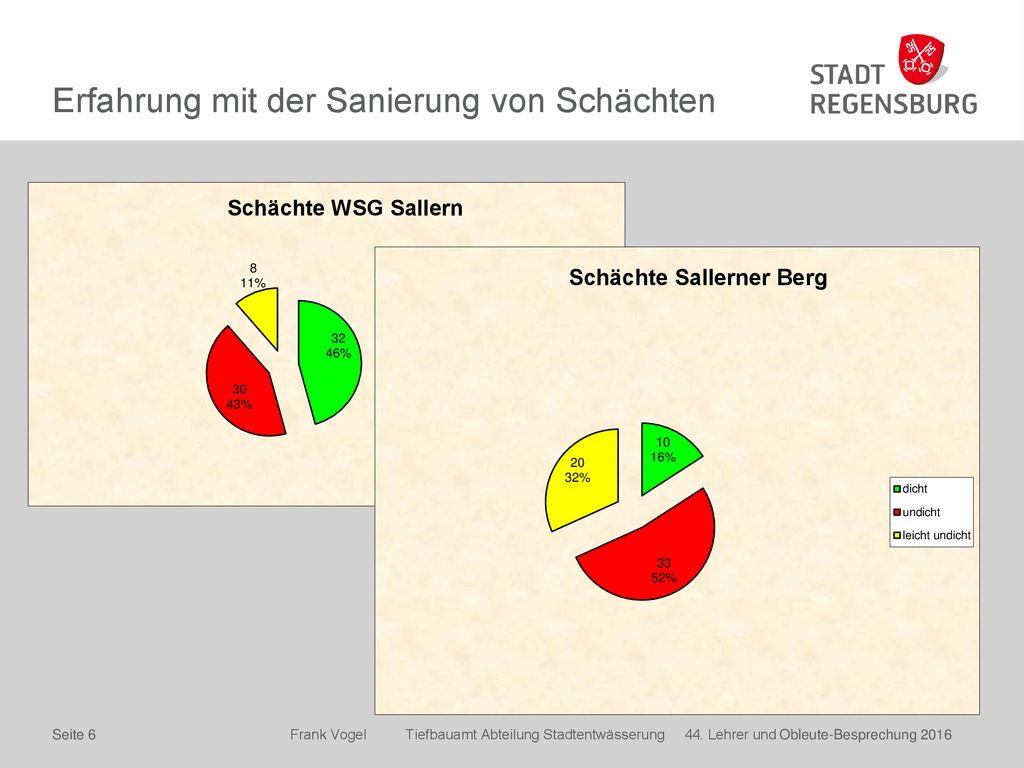

6 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

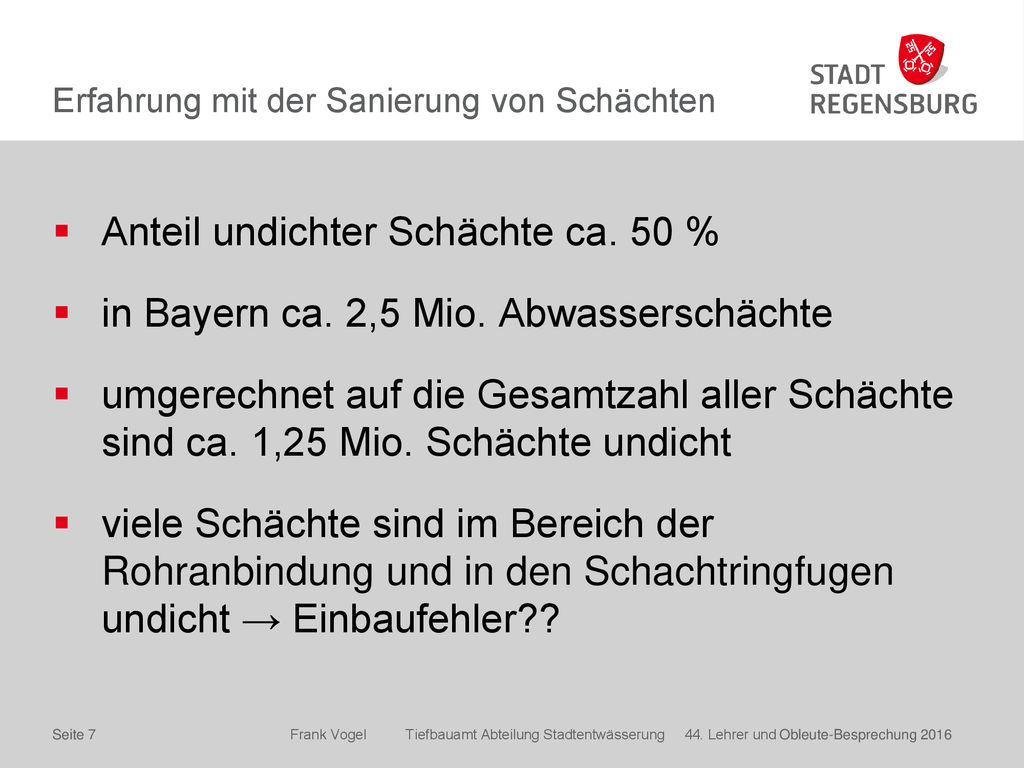

7 Erfahrung mit der Sanierung von Schächten
Anteil undichter Schächte ca. 50 % in Bayern ca. 2,5 Mio. Abwasserschächte umgerechnet auf die Gesamtzahl aller Schächte sind ca. 1,25 Mio. Schächte undicht viele Schächte sind im Bereich der Rohranbindung und in den Schachtringfugen undicht → Einbaufehler?? Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

8 Erfahrung mit der Sanierung von Schächten

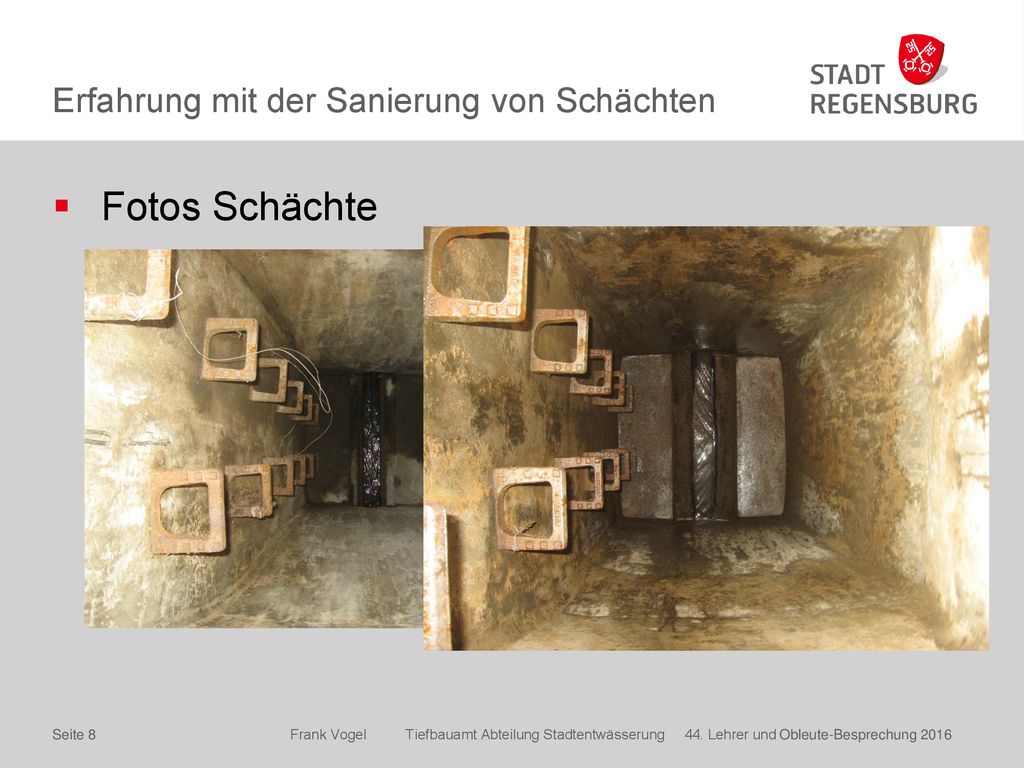

Fotos Schächte Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

9 Erfahrung mit der Sanierung von Schächten

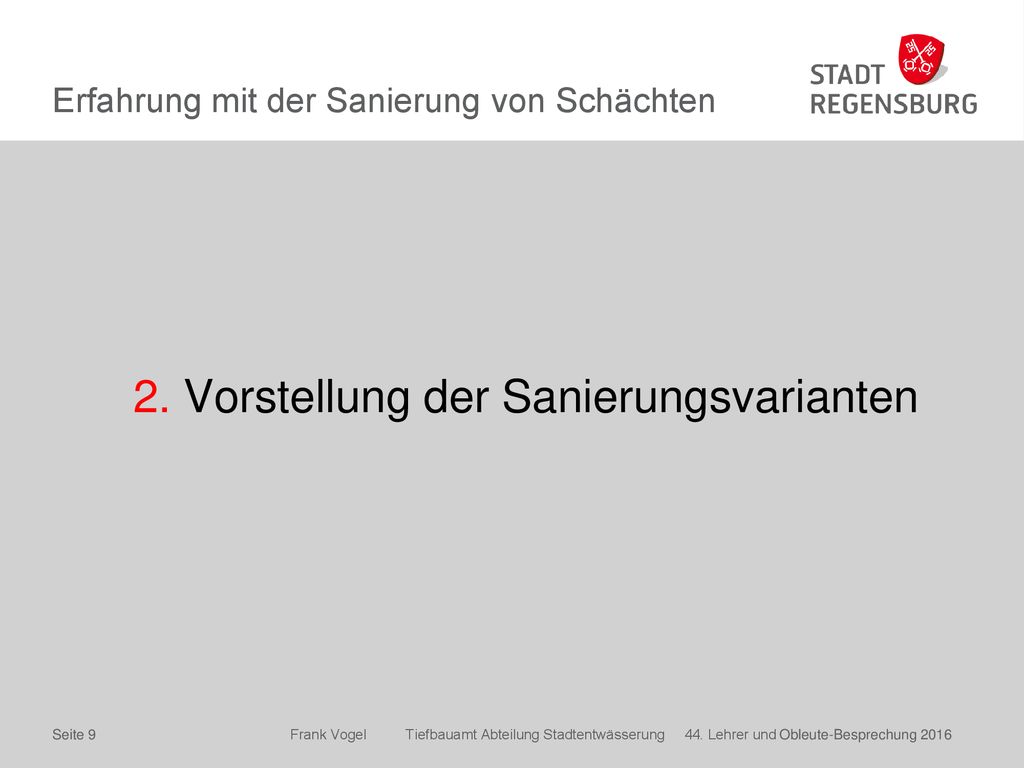

2. Vorstellung der Sanierungsvarianten Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

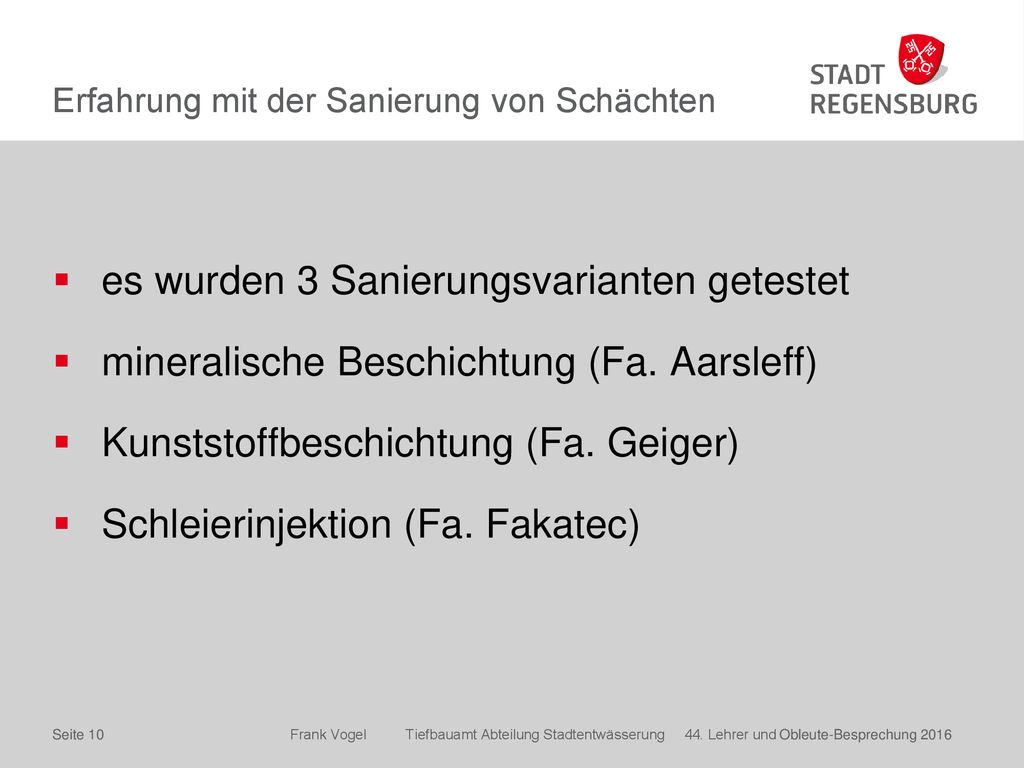

10 Erfahrung mit der Sanierung von Schächten
es wurden 3 Sanierungsvarianten getestet mineralische Beschichtung (Fa. Aarsleff) Kunststoffbeschichtung (Fa. Geiger) Schleierinjektion (Fa. Fakatec) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

11 Erfahrung mit der Sanierung von Schächten

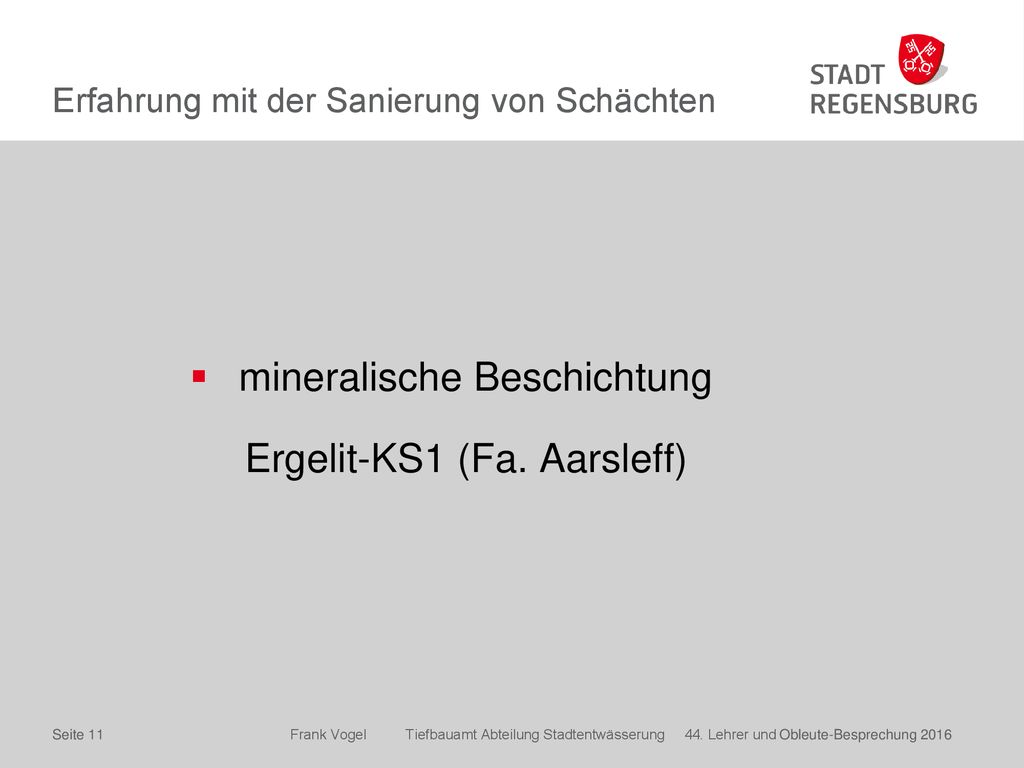

mineralische Beschichtung Ergelit-KS1 (Fa. Aarsleff) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

12 Erfahrung mit der Sanierung von Schächten
Zementgebundener, durch organische und anorganische Zusätze vergüteter Ein-Komponenten-Korrosionsschutzmörtel. großflächige Beschichtungen von Kanälen, Wasser- und Abwasserbauwerken, Behältern und Formstücken Sohlensanierung von Kanalrohren Korrosionsschutz gegen häusliches Abwasser und Abwasser gem. IndVO zwischen pH 4,5 – 12 Abdichtung gegen drückendes Grundwasser Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

13 Erfahrung mit der Sanierung von Schächten

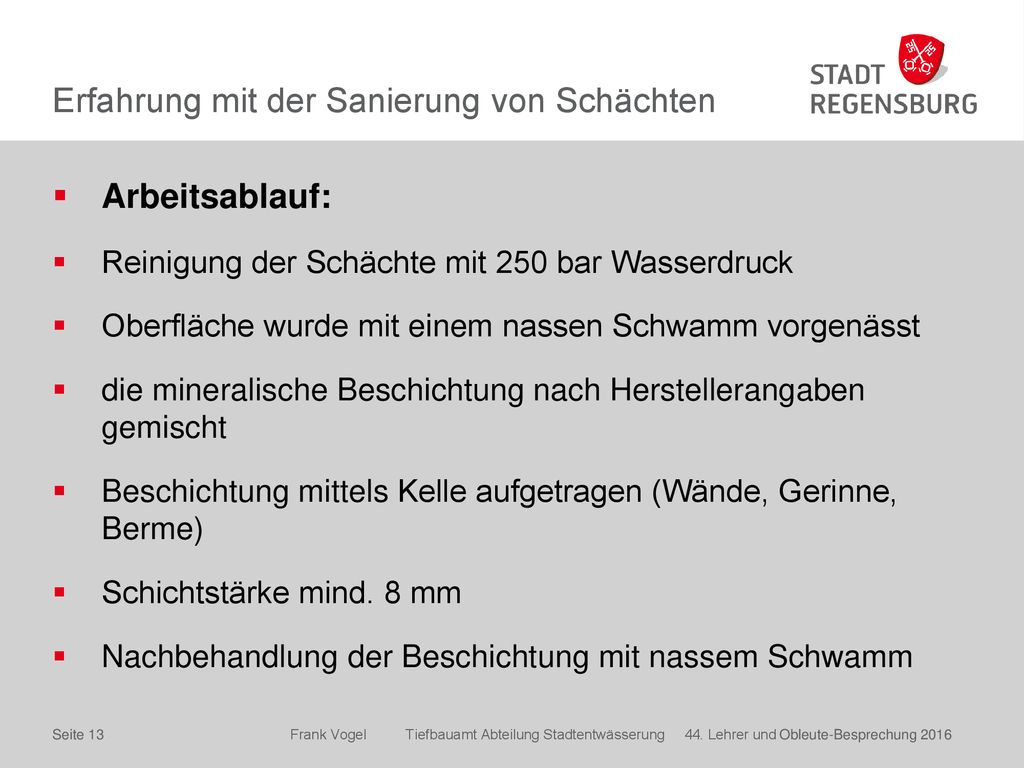

Arbeitsablauf: Reinigung der Schächte mit 250 bar Wasserdruck Oberfläche wurde mit einem nassen Schwamm vorgenässt die mineralische Beschichtung nach Herstellerangaben gemischt Beschichtung mittels Kelle aufgetragen (Wände, Gerinne, Berme) Schichtstärke mind. 8 mm Nachbehandlung der Beschichtung mit nassem Schwamm Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

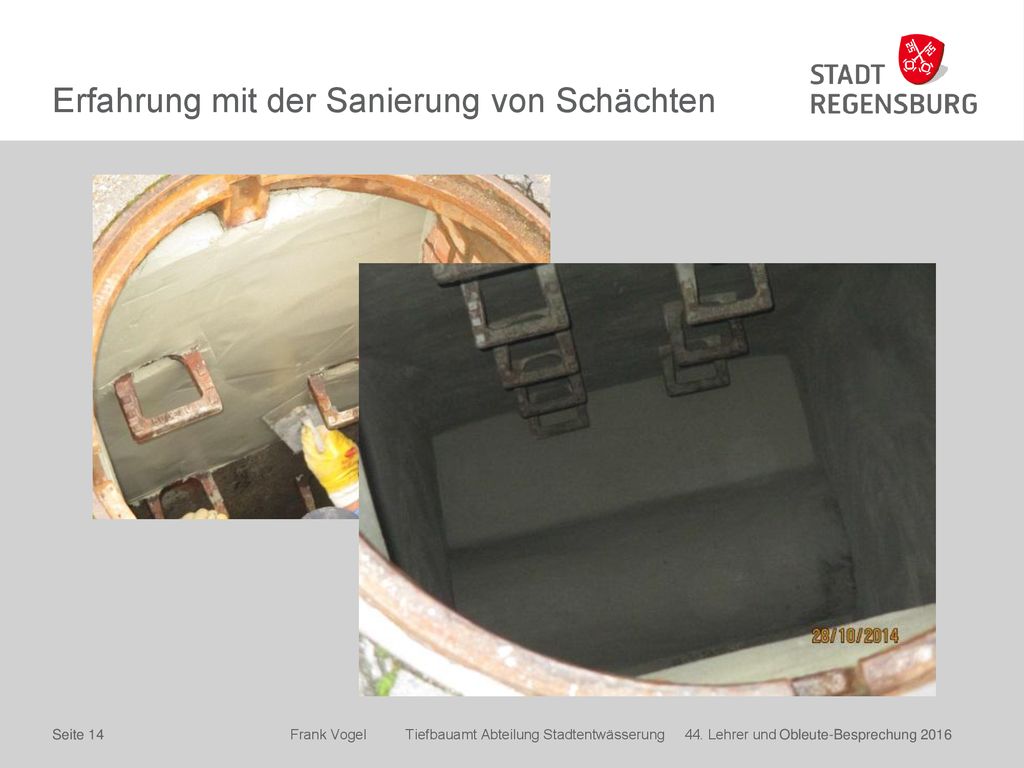

14 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

15 Erfahrung mit der Sanierung von Schächten

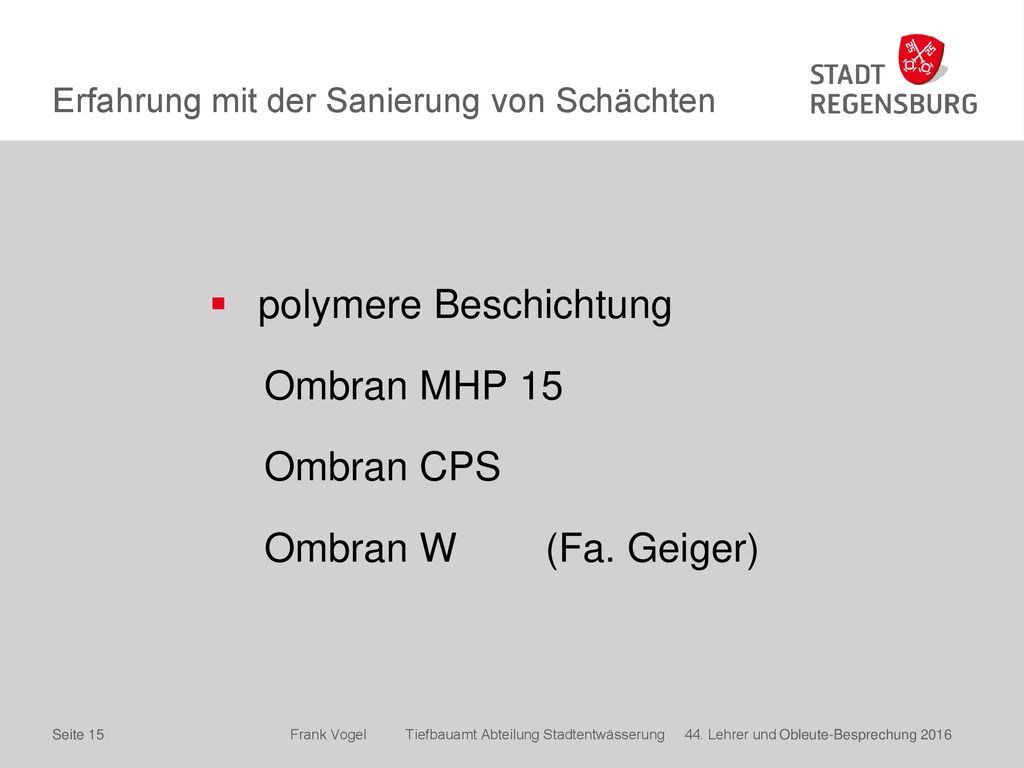

polymere Beschichtung Ombran MHP 15 Ombran CPS Ombran W (Fa. Geiger) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

16 Erfahrung mit der Sanierung von Schächten

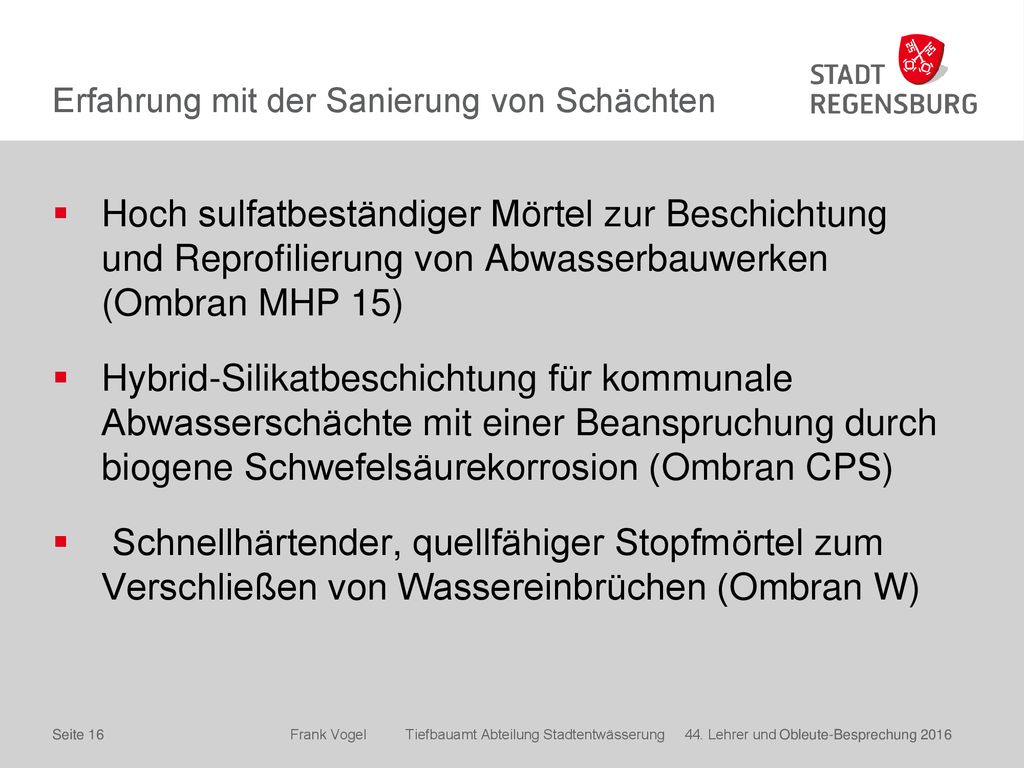

Hoch sulfatbeständiger Mörtel zur Beschichtung und Reprofilierung von Abwasserbauwerken (Ombran MHP 15) Hybrid-Silikatbeschichtung für kommunale Abwasserschächte mit einer Beanspruchung durch biogene Schwefelsäurekorrosion (Ombran CPS) Schnellhärtender, quellfähiger Stopfmörtel zum Verschließen von Wassereinbrüchen (Ombran W) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

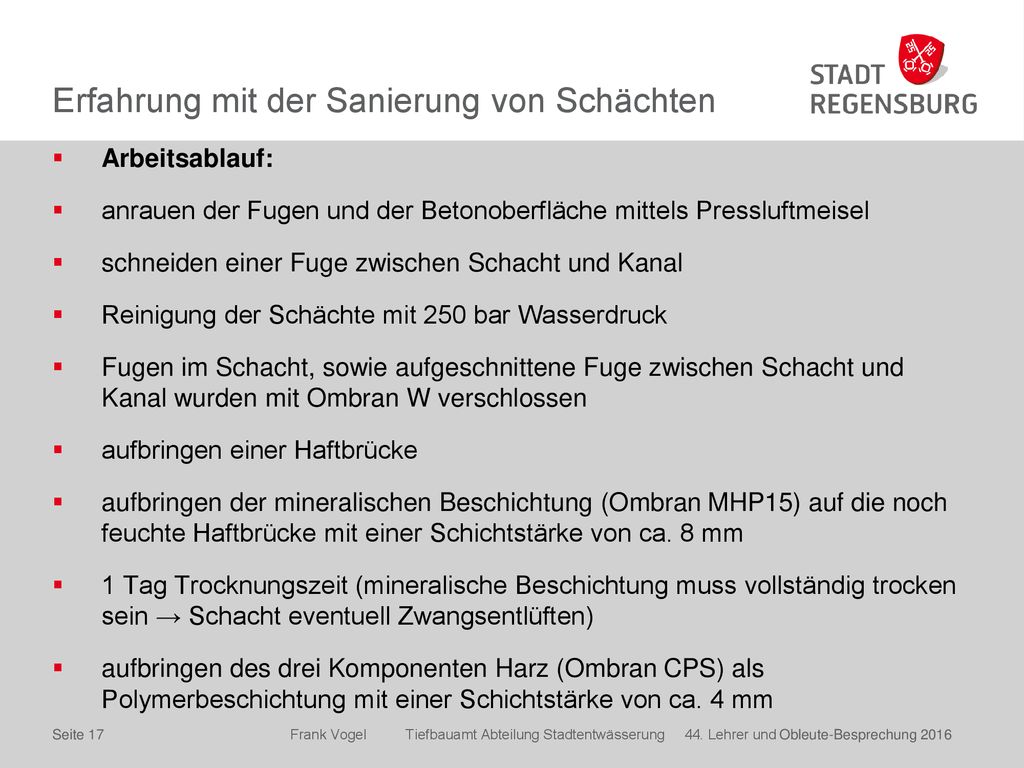

17 Erfahrung mit der Sanierung von Schächten
Arbeitsablauf: anrauen der Fugen und der Betonoberfläche mittels Pressluftmeisel schneiden einer Fuge zwischen Schacht und Kanal Reinigung der Schächte mit 250 bar Wasserdruck Fugen im Schacht, sowie aufgeschnittene Fuge zwischen Schacht und Kanal wurden mit Ombran W verschlossen aufbringen einer Haftbrücke aufbringen der mineralischen Beschichtung (Ombran MHP15) auf die noch feuchte Haftbrücke mit einer Schichtstärke von ca. 8 mm 1 Tag Trocknungszeit (mineralische Beschichtung muss vollständig trocken sein → Schacht eventuell Zwangsentlüften) aufbringen des drei Komponenten Harz (Ombran CPS) als Polymerbeschichtung mit einer Schichtstärke von ca. 4 mm Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

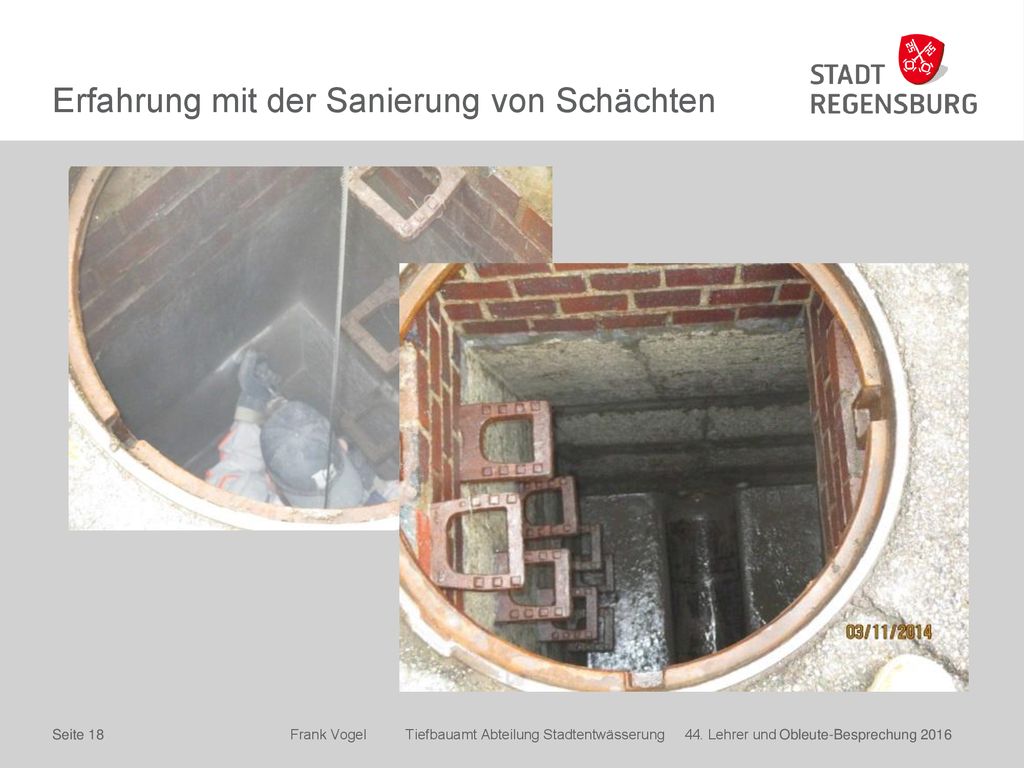

18 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

19 Erfahrung mit der Sanierung von Schächten

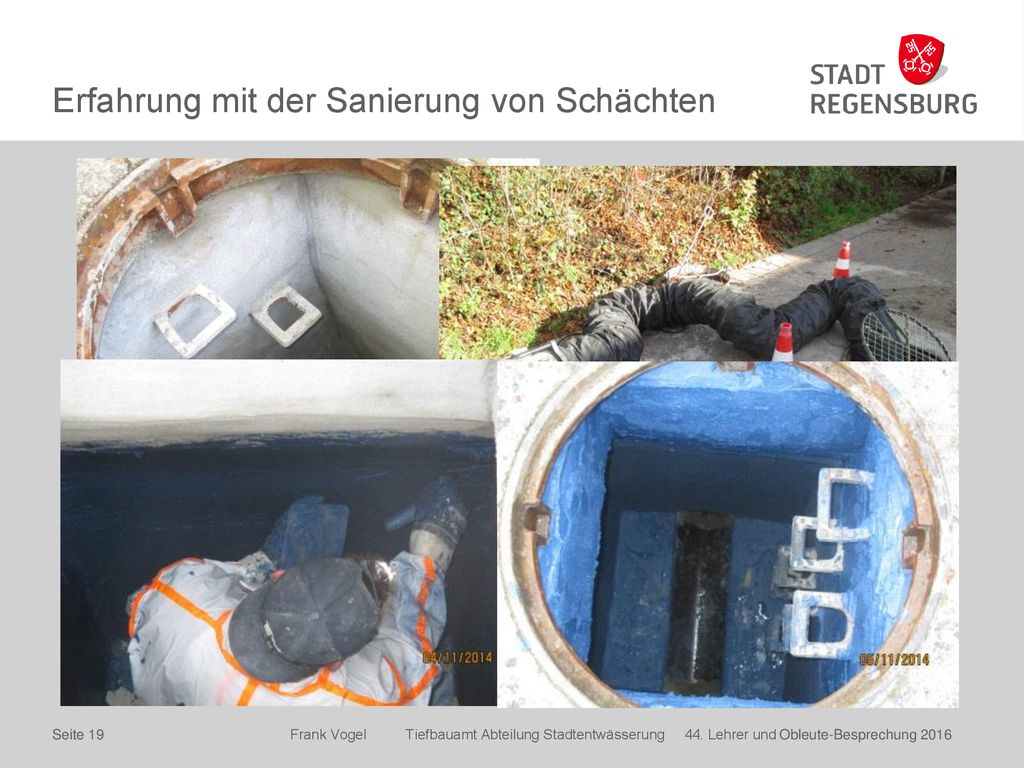

Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

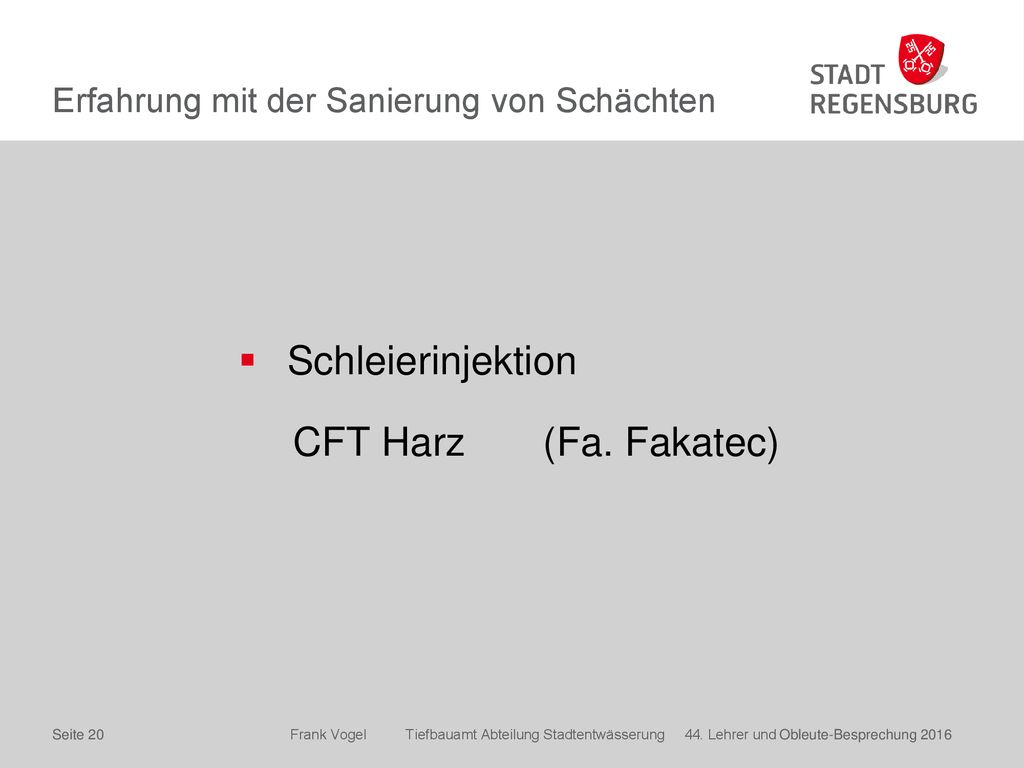

20 Erfahrung mit der Sanierung von Schächten
Schleierinjektion CFT Harz (Fa. Fakatec) Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

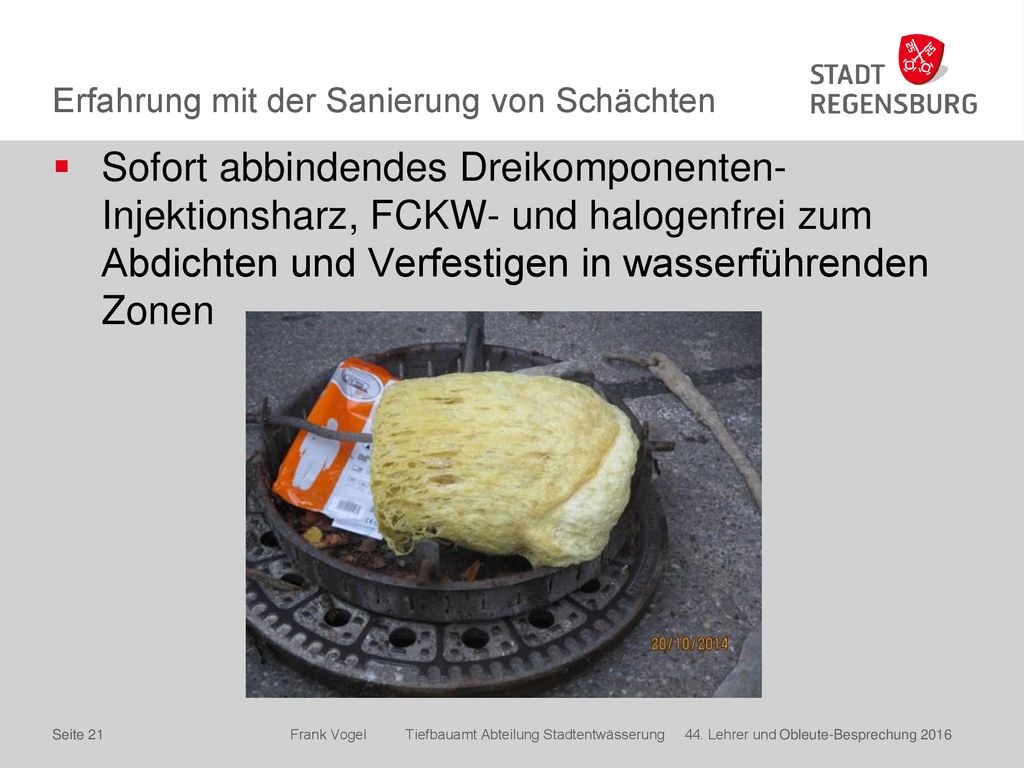

21 Erfahrung mit der Sanierung von Schächten
Sofort abbindendes Dreikomponenten-Injektionsharz, FCKW- und halogenfrei zum Abdichten und Verfestigen in wasserführenden Zonen Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

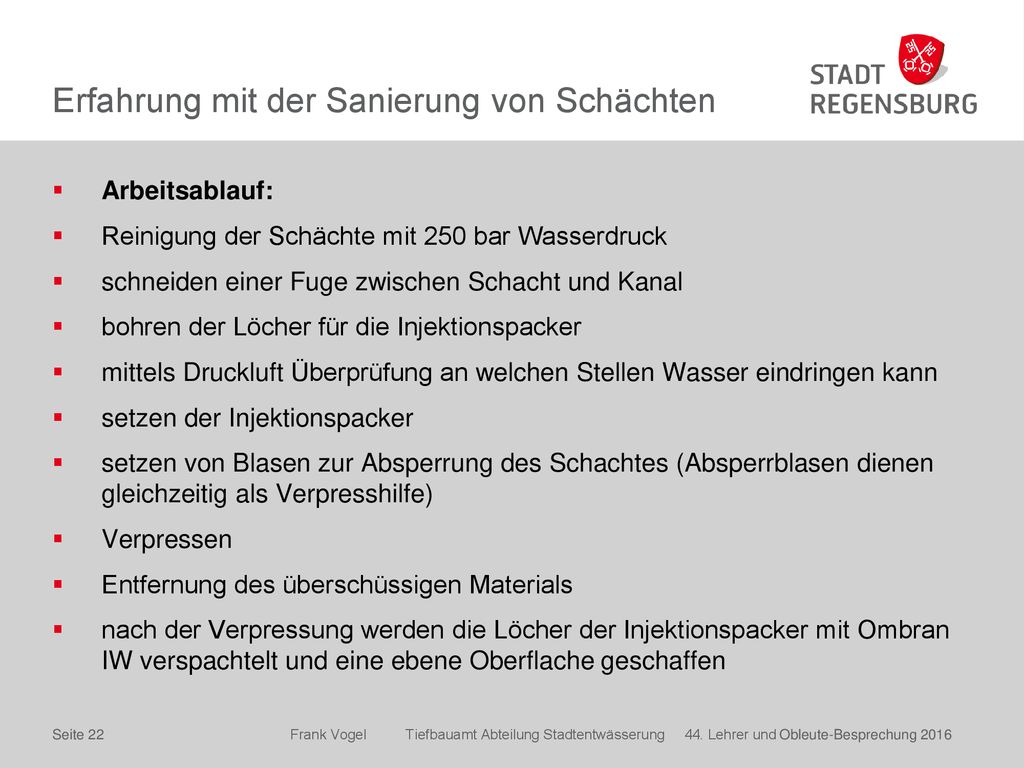

22 Erfahrung mit der Sanierung von Schächten
Arbeitsablauf: Reinigung der Schächte mit 250 bar Wasserdruck schneiden einer Fuge zwischen Schacht und Kanal bohren der Löcher für die Injektionspacker mittels Druckluft Überprüfung an welchen Stellen Wasser eindringen kann setzen der Injektionspacker setzen von Blasen zur Absperrung des Schachtes (Absperrblasen dienen gleichzeitig als Verpresshilfe) Verpressen Entfernung des überschüssigen Materials nach der Verpressung werden die Löcher der Injektionspacker mit Ombran IW verspachtelt und eine ebene Oberflache geschaffen Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

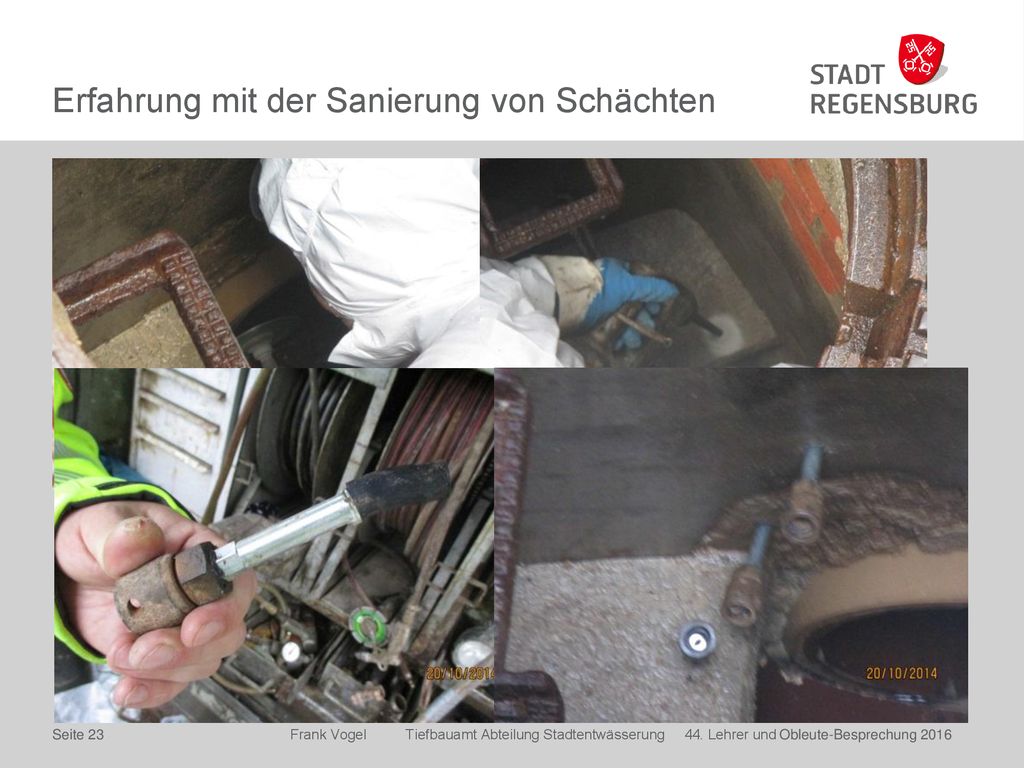

23 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

24 Erfahrung mit der Sanierung von Schächten

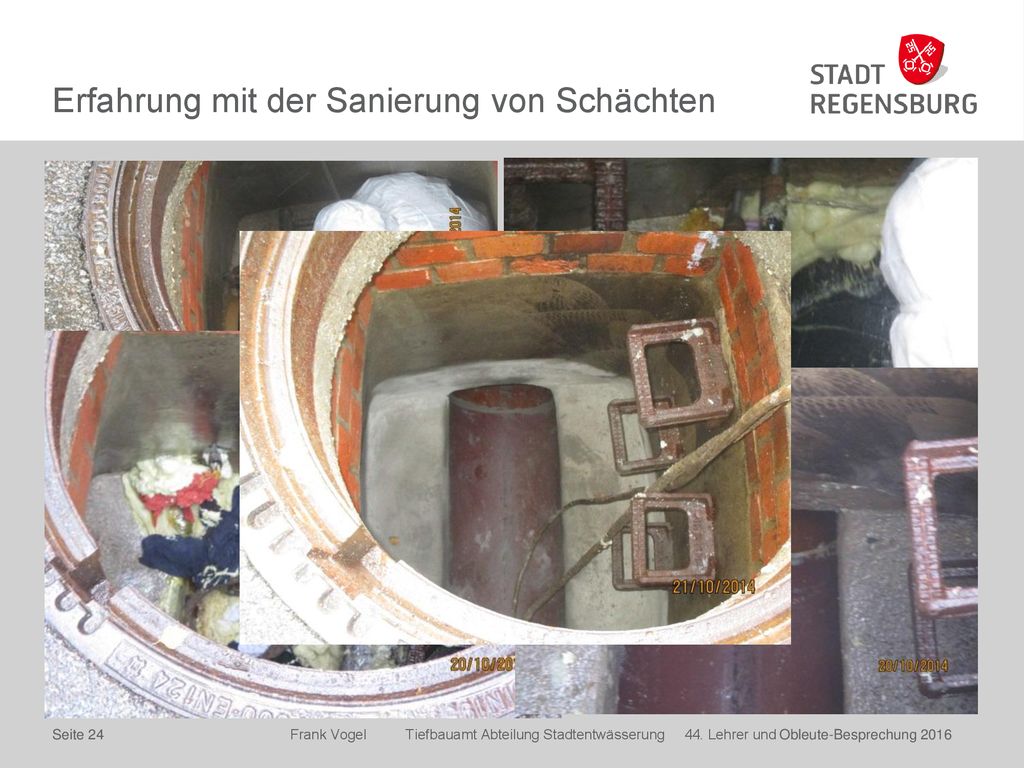

Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

25 Erfahrung mit der Sanierung von Schächten

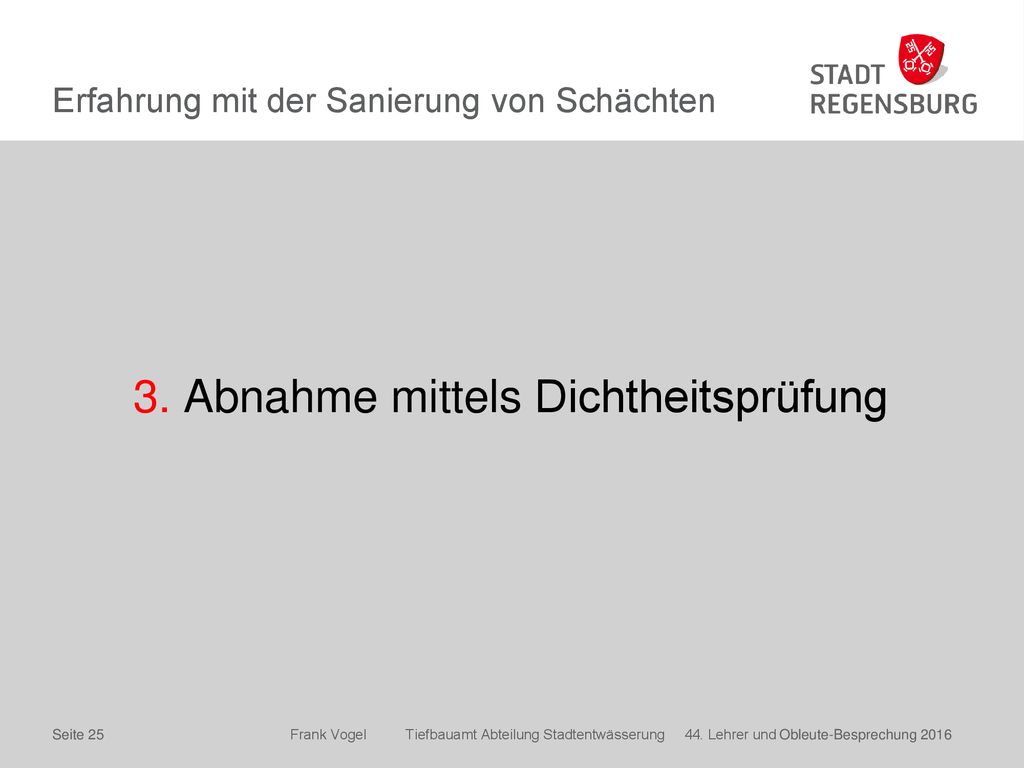

3. Abnahme mittels Dichtheitsprüfung Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

26 Erfahrung mit der Sanierung von Schächten

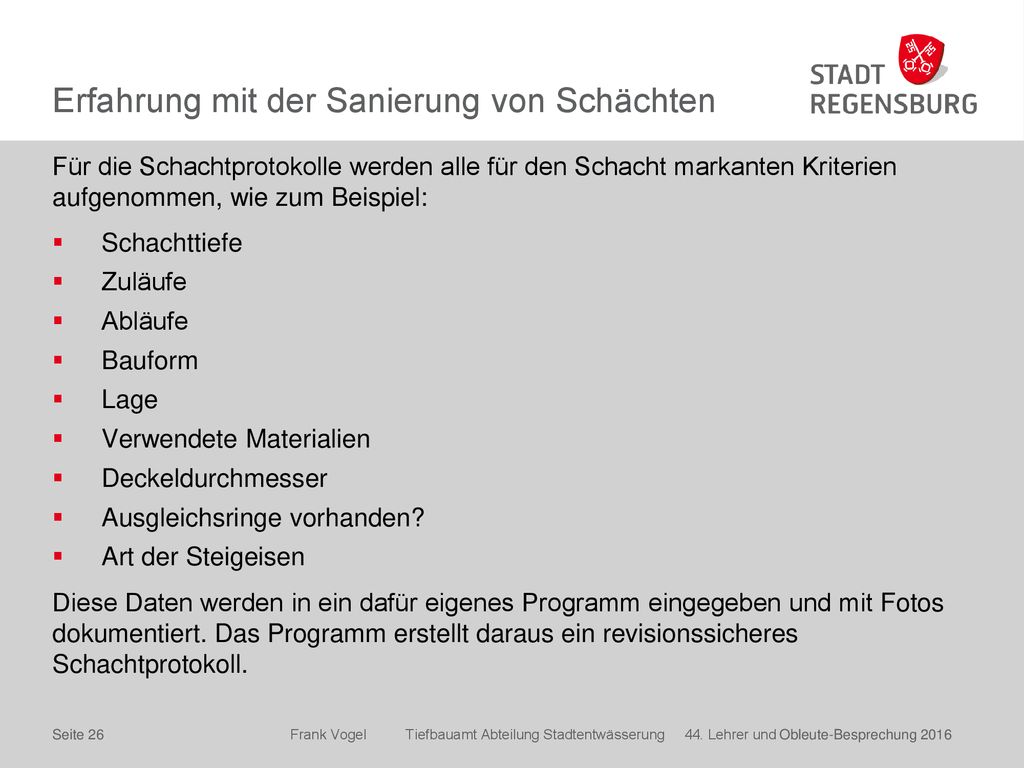

Für die Schachtprotokolle werden alle für den Schacht markanten Kriterien aufgenommen, wie zum Beispiel: Schachttiefe Zuläufe Abläufe Bauform Lage Verwendete Materialien Deckeldurchmesser Ausgleichsringe vorhanden? Art der Steigeisen Diese Daten werden in ein dafür eigenes Programm eingegeben und mit Fotos dokumentiert. Das Programm erstellt daraus ein revisionssicheres Schachtprotokoll. Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

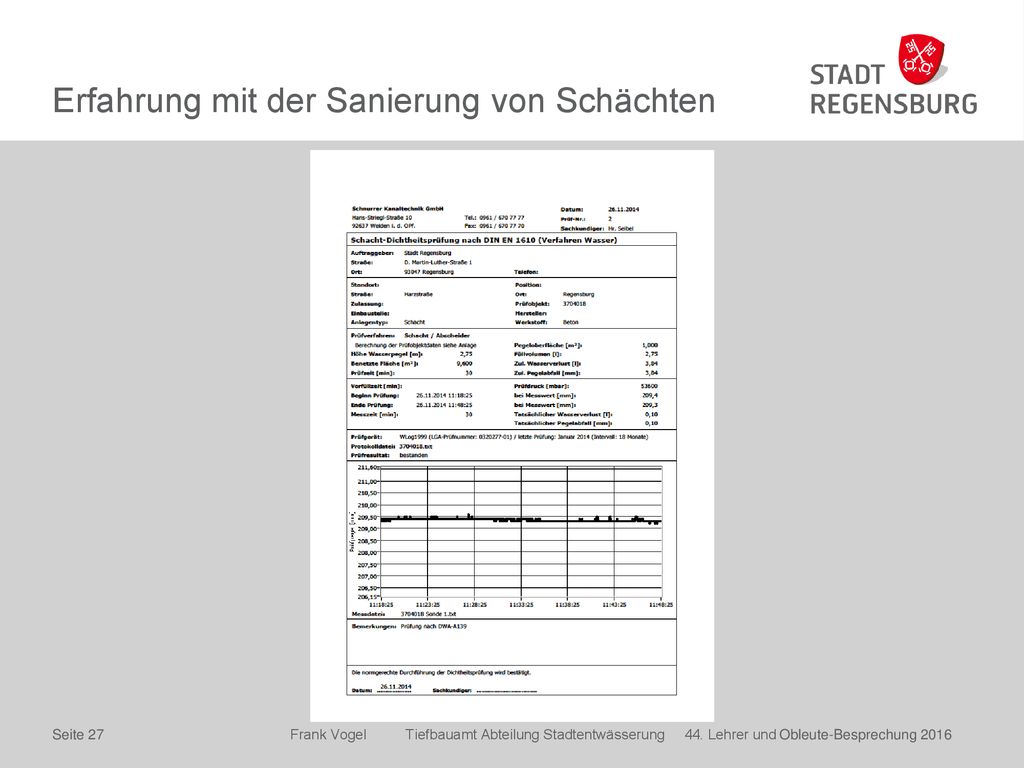

27 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

28 Erfahrung mit der Sanierung von Schächten

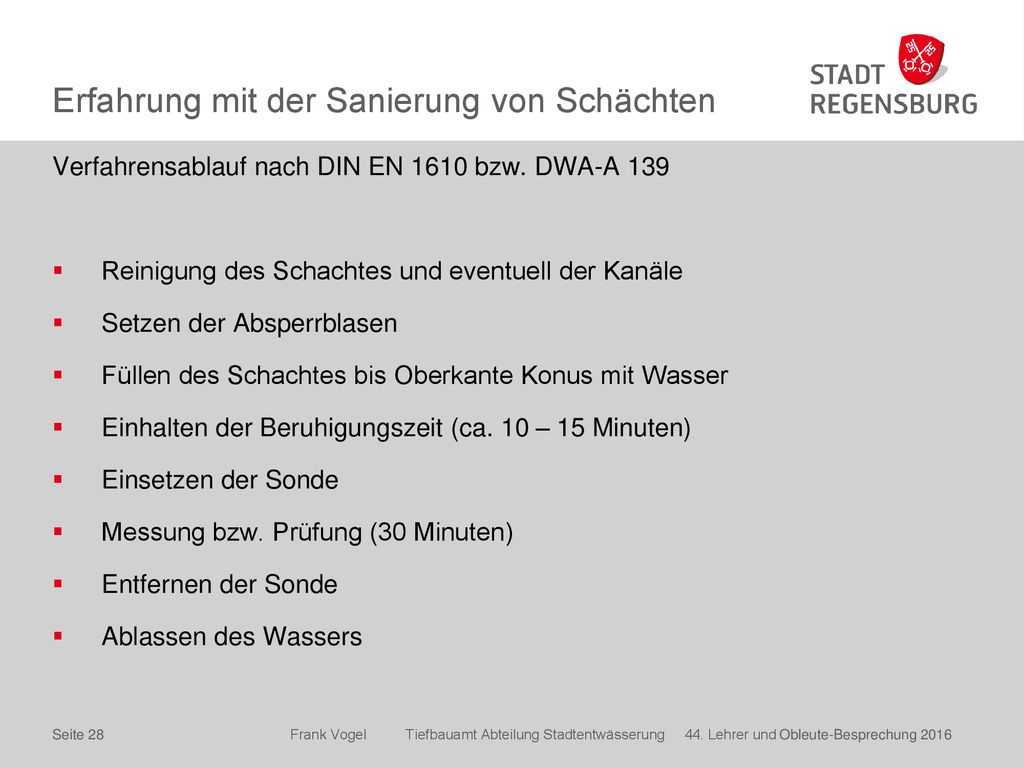

Verfahrensablauf nach DIN EN 1610 bzw. DWA-A 139 Reinigung des Schachtes und eventuell der Kanäle Setzen der Absperrblasen Füllen des Schachtes bis Oberkante Konus mit Wasser Einhalten der Beruhigungszeit (ca. 10 – 15 Minuten) Einsetzen der Sonde Messung bzw. Prüfung (30 Minuten) Entfernen der Sonde Ablassen des Wassers Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

29 Erfahrung mit der Sanierung von Schächten

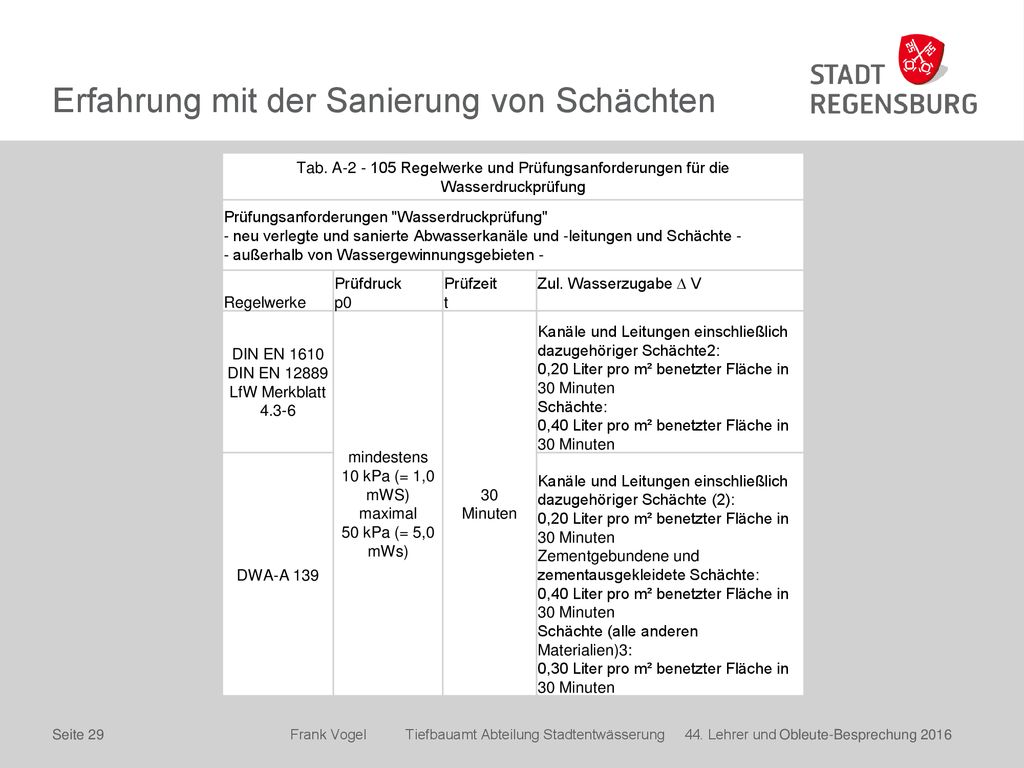

Tab. A Regelwerke und Prüfungsanforderungen für die Wasserdruckprüfung Prüfungsanforderungen "Wasserdruckprüfung" - neu verlegte und sanierte Abwasserkanäle und -leitungen und Schächte - - außerhalb von Wassergewinnungsgebieten - Regelwerke Prüfdruck p0 Prüfzeit t Zul. Wasserzugabe ∆ V DIN EN 1610 DIN EN LfW Merkblatt 4.3-6 mindestens 10 kPa (= 1,0 mWS) maximal 50 kPa (= 5,0 mWs) 30 Minuten Kanäle und Leitungen einschließlich dazugehöriger Schächte2: 0,20 Liter pro m² benetzter Fläche in 30 Minuten Schächte: 0,40 Liter pro m² benetzter Fläche in 30 Minuten DWA-A 139 Kanäle und Leitungen einschließlich dazugehöriger Schächte (2): 0,20 Liter pro m² benetzter Fläche in 30 Minuten Zementgebundene und zementausgekleidete Schächte: 0,40 Liter pro m² benetzter Fläche in 30 Minuten Schächte (alle anderen Materialien)3: 0,30 Liter pro m² benetzter Fläche in 30 Minuten Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

30 Erfahrung mit der Sanierung von Schächten
Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

31 Erfahrung mit der Sanierung von Schächten

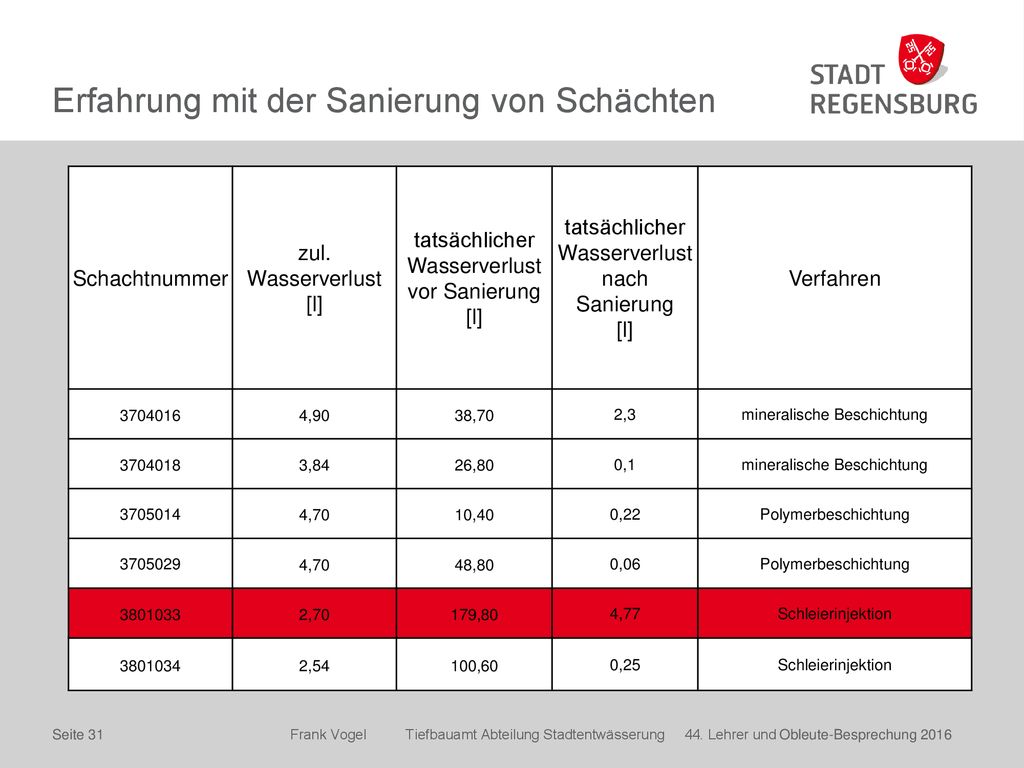

Schachtnummer zul. Wasserverlust [l] tatsächlicher Wasserverlust vor Sanierung [l] tatsächlicher Wasserverlust nach Sanierung [l] Verfahren 4,90 38,70 2,3 mineralische Beschichtung 3,84 26,80 0,1 4,70 10,40 0,22 Polymerbeschichtung 48,80 0,06 2,70 179,80 4,77 Schleierinjektion 2,54 100,60 0,25 Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

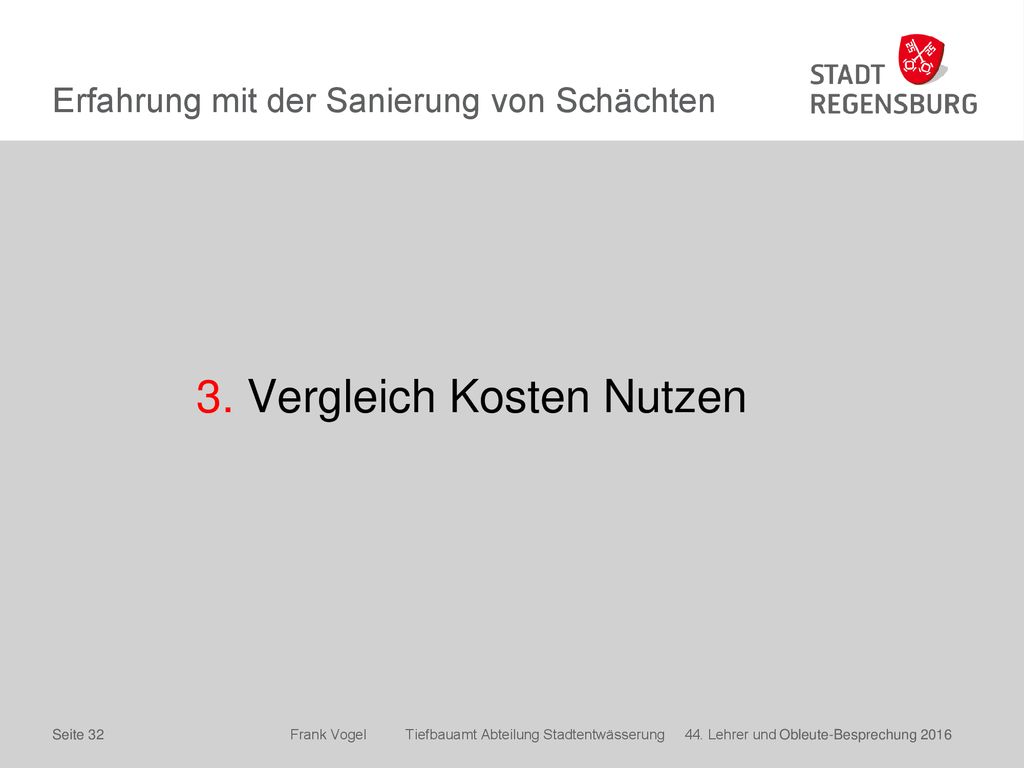

32 Erfahrung mit der Sanierung von Schächten
3. Vergleich Kosten Nutzen Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

33 Erfahrung mit der Sanierung von Schächten

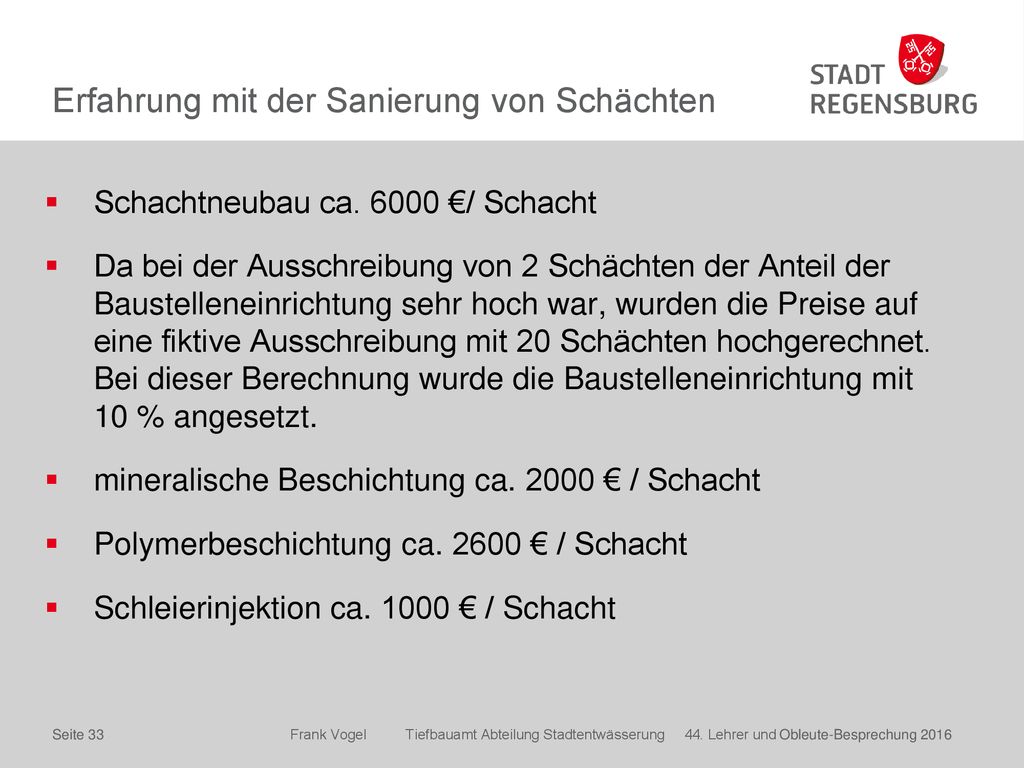

Schachtneubau ca €/ Schacht Da bei der Ausschreibung von 2 Schächten der Anteil der Baustelleneinrichtung sehr hoch war, wurden die Preise auf eine fiktive Ausschreibung mit 20 Schächten hochgerechnet. Bei dieser Berechnung wurde die Baustelleneinrichtung mit 10 % angesetzt. mineralische Beschichtung ca € / Schacht Polymerbeschichtung ca € / Schacht Schleierinjektion ca € / Schacht Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

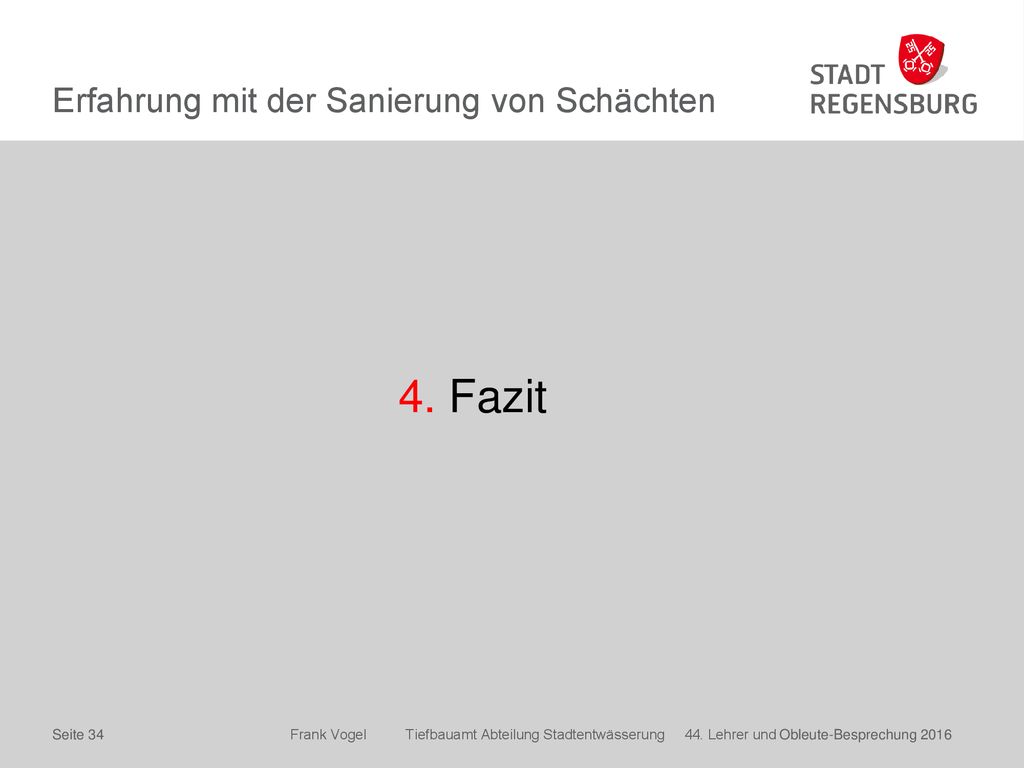

34 Erfahrung mit der Sanierung von Schächten
4. Fazit Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

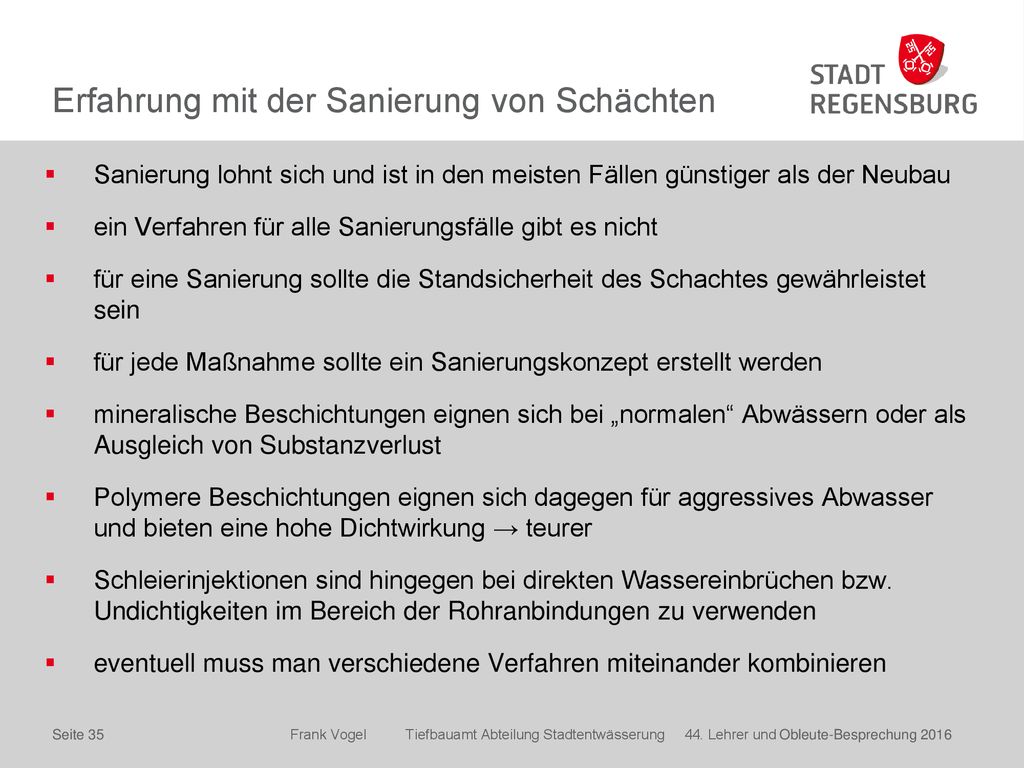

35 Erfahrung mit der Sanierung von Schächten
Sanierung lohnt sich und ist in den meisten Fällen günstiger als der Neubau ein Verfahren für alle Sanierungsfälle gibt es nicht für eine Sanierung sollte die Standsicherheit des Schachtes gewährleistet sein für jede Maßnahme sollte ein Sanierungskonzept erstellt werden mineralische Beschichtungen eignen sich bei „normalen“ Abwässern oder als Ausgleich von Substanzverlust Polymere Beschichtungen eignen sich dagegen für aggressives Abwasser und bieten eine hohe Dichtwirkung → teurer Schleierinjektionen sind hingegen bei direkten Wassereinbrüchen bzw. Undichtigkeiten im Bereich der Rohranbindungen zu verwenden eventuell muss man verschiedene Verfahren miteinander kombinieren Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

36 Erfahrung mit der Sanierung von Schächten

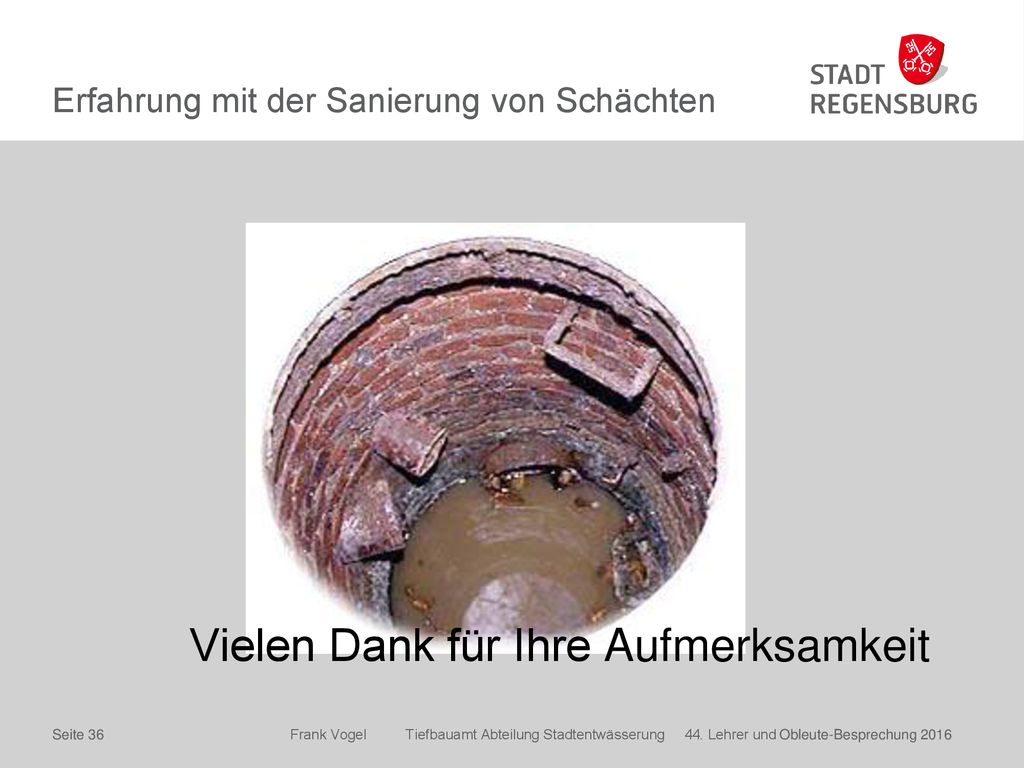

Vielen Dank für Ihre Aufmerksamkeit Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016

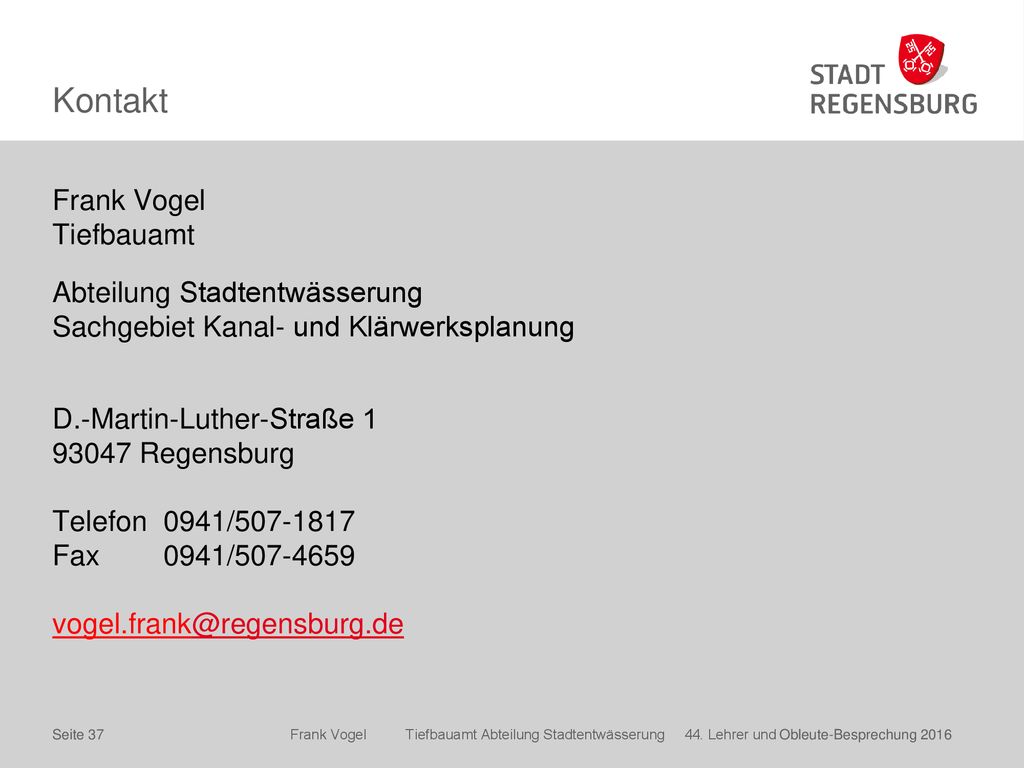

37 Kontakt Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Sachgebiet Kanal- und Klärwerksplanung D.-Martin-Luther-Straße Regensburg Telefon 0941/ Fax 0941/ Frank Vogel Tiefbauamt Abteilung Stadtentwässerung Lehrer und Obleute-Besprechung 2016
