1 4.3 Belagsaufbau Untergrund und Unterbau Bodenprofil
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Untergrund und Unterbau Bodenprofil  Oberboden, A-Horizont: wird entfernt (abhumusieren) Unterboden, B-Horizont: wird teilweise entfernt Planum Unterboden ist ev. tragfähig, ev. muss er verbessert, stabilisiert werden damit er genügend tragfähig ist  Untergrund: Anstehender Boden, C-Horizont Verbesserter Unterbau C-Horizont/ Untergrund

2 4.3 Belagsaufbau Untergrund und Unterbau Das Planum (=Sohlenplanie)
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Untergrund und Unterbau Das Planum (=Sohlenplanie) Das Planum hat das gleiche Gefälle wie die Oberfläche Planiegenauigkeit: ± 3 cm ebenflächig (keine Mulden und Hügel!) Planum Verbesserter Unterbau C-Horizont/ Untergrund

3 4.3 Belagsaufbau Untergrund und Unterbau verbesserter Unterbau
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Untergrund und Unterbau verbesserter Unterbau Unterbau stabilisieren durch Beigabe von gebranntem Kalk (=Stabilit) oder Zement Verbesserter Unterbau C-Horizont/ Untergrund

4 4.3 Belagsaufbau Untergrund und Unterbau Geotextilien
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Untergrund und Unterbau Geotextilien Aufgabe von Geotextilien: Filtern und/oder trennen Hier als Trennlage zwischen unverbessertem Baugrund und Oberbau. Wird auf das korrekte Planum verlegt. Unterbau C-Horizont/ Untergrund

5 4.3 Belagsaufbau Unterbau und Oberbau Oberbau:
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Unterbau und Oberbau Oberbau: Zusammenfassender Begriff für die Schichten oberhalb des Planums Planum = Sohlenplanie Unterbau: Eingebautes, eventuell verbessertes Untergrundmaterial. Untergrund: unverändertes, vorhandenes Material. Unterbau C-Horizont/ Untergrund

6 4.3 Belagsaufbau Oberbau Die Fundationsschicht
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Oberbau Die Fundationsschicht Schichtdicke ist abhängig von der Belastung frostsicheres Baumaterial Verdichtung mit Vibrationsgeräten Verdichtung in Schichtdicken von max. 25 cm gleiches Gefälle wie die Oberfläche Planiegenauigkeit: ± 2 cm  Rohplanie Oberbau Planum Unterbau C-Horizont/ Untergrund

7 4.3 Belagsaufbau Oberbau Die Fundationsschicht
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Oberbau Die Fundationsschicht lose oder fest? Der Auflockerungsfaktor Kiesgemische benötigen lose etwa ¼ mehr Platz als verdichtet. Das bedeutet: Wenn Sie 1 m3 einer Kofferung ausheben haben Sie nachher 1.25 m3 loses Material. Wenn Sie 1 m3 Kiesgemisch einbringen und verdichten, haben Sie nachher nur noch m3 verfestigten Kieskoffer. Oberbau Planum Unterbau C-Horizont/ Untergrund

8 4.3 Belagsaufbau Oberbau Die Fundationsschicht Übliche Materialien:
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Oberbau Die Fundationsschicht Übliche Materialien: Kiesgemisch: Gemisch aus Kies und sand, rund. Körnungen: 0-16 mm, 0-22 mm, 0-45 mm Geröll, Rundkies: hat keinen Sandanteil. Die Korngrösse ist deshalb z.B mm oder mm Schotter, Splitt: ist maschinell gebrochenes Material z.B. 4/8 oder 16/22 Ausgleichsschicht: Die Ausgleichsschicht ist Bestandteil der Fundationsschicht. Oberbau Planum Unterbau C-Horizont/ Untergrund

9 4.3 Belagsaufbau Bauweise der obersten Schichten: Gebundene Bauweise
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Bauweise der obersten Schichten: Gebundene Bauweise Die Deckschicht und ihre Tragschicht sind hydraulisch oder bituminös gebunden. Beispiele: - Asphalt, - Ortbetonbelag, - Natursteinbeläge mit Zementfugen, - Wassergebundene Beläge = Chaussierung, z.B. mit Netstaler Kies Oberbau Planum Unterbau C-Horizont/ Untergrund

10 4.3 Belagsaufbau Bauweise der obersten Schichten: Gebundene Bauweise
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Bauweise der obersten Schichten: Gebundene Bauweise Rohplanie und Reinplanie: Die Oberfläche der Fundations- schicht muss mit einer Genauigkeit von ± 2cm mit dem Gefälle der Belagsoberfläche überein stimmen: Dies ist die Rohplanie. Oberbau Tragschicht: Es wird eine gebundene Tragschicht eingebaut. Diese wird auf eine Genauigkeit von ± 1 cm erstellt: Dies ist die Reinplanie. Planum Unterbau Deckschicht/Deckbelag: zusammenfassender Begriff für die oberste, sichtbare Schicht, auf welcher man geht oder fährt. C-Horizont/ Untergrund

11 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise Die Deckschicht und ihre Bettungsschicht sind ungebunden (Sand- oder Gesteinskörner sind nicht durch ein Bindemittel miteinander verklebt). Beispiele: - Betonpflastersteine, - Natursteinbeläge mit ausgesandeten Fugen Oberbau Planum Unterbau C-Horizont/ Untergrund

12 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise Rohplanie und Reinplanie: Die Rohplanie (± 2 cm) wird nachplaniert  Reinplanie, ± 1 cm Oberbau Bettungsschicht: Ungebundene Beläge benötigen eine Bettungsschicht. In diese wird die Deckschicht „gebettet“. Häufig wird Pflästerersand 0-8mm oder Splitt 4/8 verwendet. Planum Unterbau Tragschicht und Deckschicht Bei ungebundenen Belägen wird keine separate Tragschicht erstellt. Sie ist mit der Deckschicht zusammen gefasst. C-Horizont/ Untergrund

13 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Bauweise der obersten Schichten: Ungebundene Bauweise Reinplanie: Planiegenauigkeit von ± 1cm  Warum so genau?? Oberbau Bettungsschicht Reinplanie Ausgleichsschicht Planum Unterbau In dieser Abbildung sind Ausgleichs- und Bettungsschicht unregelmässig dick. Was geschieht beim Vibrieren des Belages? Bettungsschicht C-Horizont/ Untergrund Ausgleichsschicht

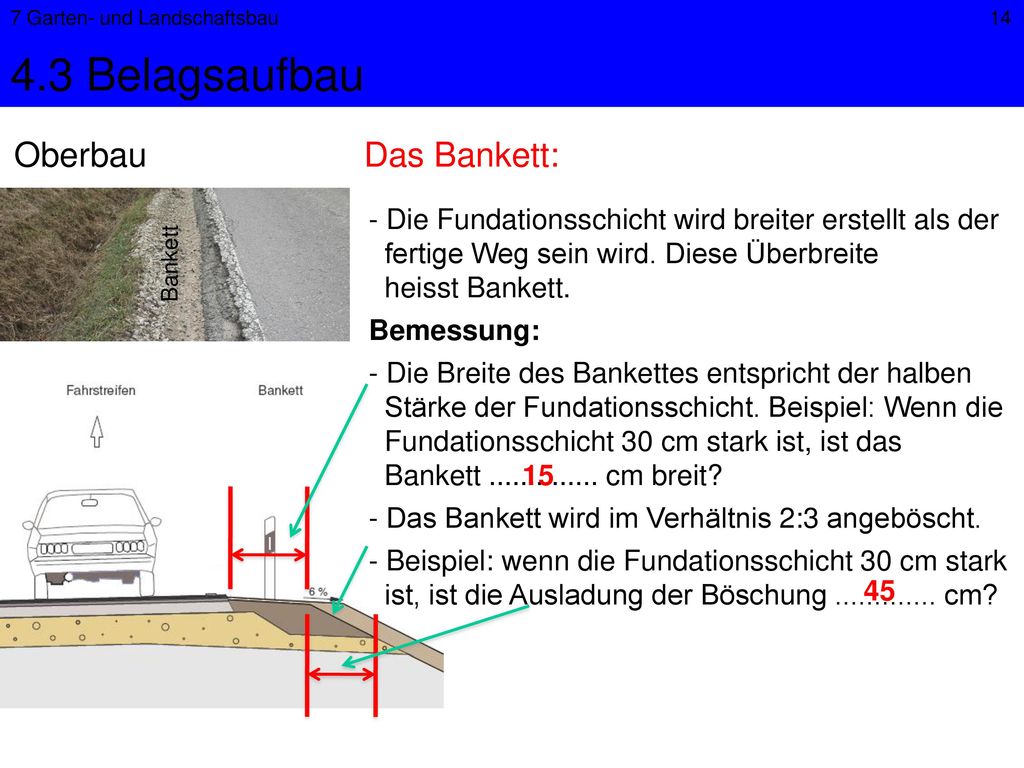

14 4.3 Belagsaufbau Oberbau Das Bankett:
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Oberbau Das Bankett: Bankett Die Fundationsschicht wird breiter erstellt als der fertige Weg sein wird. Diese Überbreite heisst Bankett. Bemessung: Die Breite des Bankettes entspricht der halben Stärke der Fundationsschicht. Beispiel: Wenn die Fundationsschicht 30 cm stark ist, ist das Bankett cm breit? 15 Das Bankett wird im Verhältnis 2:3 angeböscht. - Beispiel: wenn die Fundationsschicht 30 cm stark ist, ist die Ausladung der Böschung cm? 45

15 4.3 Belagsaufbau Auftrag: Gemeinsames Erstellen von Script-Einträgen
7 Garten- und Landschaftsbau 4.3 Belagsaufbau Auftrag: Gemeinsames Erstellen von Script-Einträgen Gemeinsames Bearbeiten der Aufgaben 1 - 5 Bearbeiten Sie den Auftrag „Belagsaufbau“ weiter mit Hilfe des Scriptes, S
