Rekonstruktion der Kanalisation auf dem unterbauten Gebiet Kyncl M., Pollert J., Micin J.,Raclavsky J.,Malanik S.

2 Inhalt 1. Einleitung 2. Zielpunkte des Projektes
3. Organisation des Projektes 4. Begriffszugang des Projektes 5. Ergebnis des Projektes 6. Schlussbemerkungen

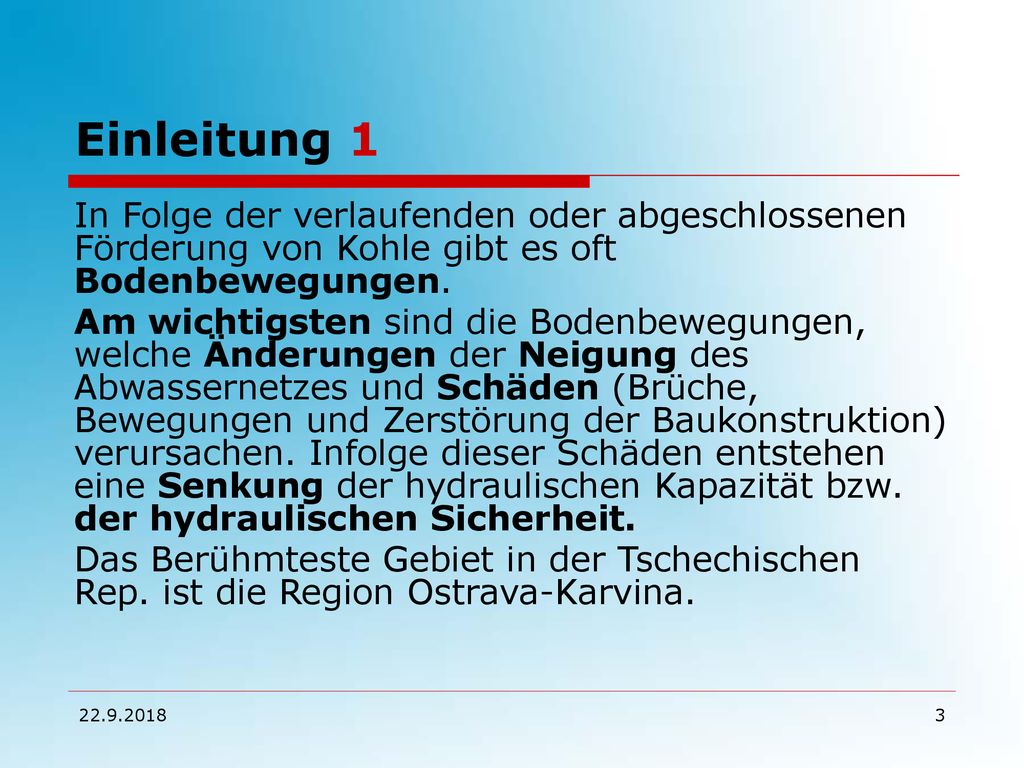

3 Einleitung 1 In Folge der verlaufenden oder abgeschlossenen Förderung von Kohle gibt es oft Bodenbewegungen. Am wichtigsten sind die Bodenbewegungen, welche Änderungen der Neigung des Abwassernetzes und Schäden (Brüche, Bewegungen und Zerstörung der Baukonstruktion) verursachen. Infolge dieser Schäden entstehen eine Senkung der hydraulischen Kapazität bzw. der hydraulischen Sicherheit. Das Berühmteste Gebiet in der Tschechischen Rep. ist die Region Ostrava-Karvina.

4 Tschechische Republik
Einleitung 2 Tschechische Republik Gebiet, gefährdet durch Grubengewinnung

5 Isolinien der Senkung in cm
3 Isolinien der Senkung in cm

6 Isolinien der Senkung in cm
4 Isolinien der Senkung in cm

7 Úvod 5 Senkung (geordnet) (bestehend) Positionierung

8 Úvod 6 (geordnet) (bestehend) Positionierung

9 Einleitung 7 Diese Aufgabe wird im Projekt mit der Bezeichnung: „Rekonstruktion der Kanalisation auf dem unterbauten Gebiet“ gelöst und von der Förderungsagentur der Tschechischen Republik (GACR) unterstützt. Am Projekt arbeiten mit:  Nordmährischer Wasser-/ Abwasserwirtschaftsbetrieb in Ostrava AG  Brno University of Technology / Technische Hochschule Brünn (VUT FAST)  Czech Technical University in Prague / Tschechische Technische Hochschule Prag (ČVUT)

10 Zielpunkte des Projektes 1
Das Gesamtziel des Projektes ist: Auf Grund der Problemsanalyse (auf dem unterbauten Gebiet) die Hauptprinzipien für die Projektierung der Abwassernetze und vor allem für die Rekonstruktion zu formulieren. Diese Methoden sollen auch für andere ähnliche Gebiete verwendet werden.

11 Zielpunkte des Projektes 2

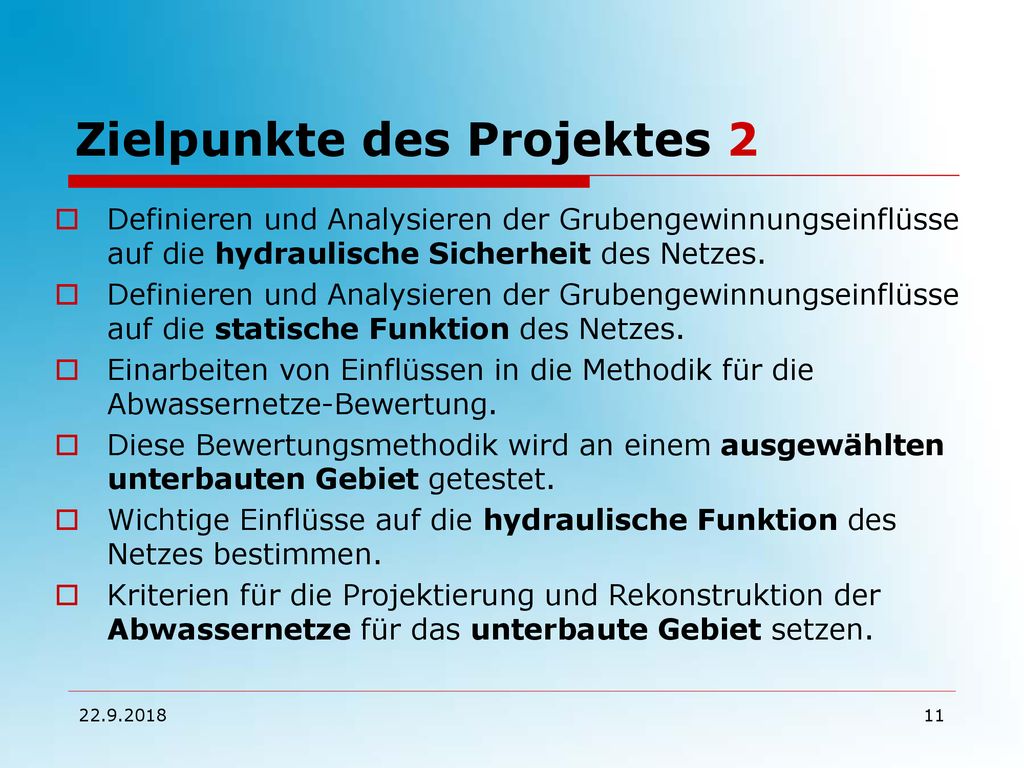

Definieren und Analysieren der Grubengewinnungseinflüsse auf die hydraulische Sicherheit des Netzes. Definieren und Analysieren der Grubengewinnungseinflüsse auf die statische Funktion des Netzes. Einarbeiten von Einflüssen in die Methodik für die Abwassernetze-Bewertung. Diese Bewertungsmethodik wird an einem ausgewählten unterbauten Gebiet getestet. Wichtige Einflüsse auf die hydraulische Funktion des Netzes bestimmen. Kriterien für die Projektierung und Rekonstruktion der Abwassernetze für das unterbaute Gebiet setzen.

12 Organisation des Projektes
Das Projekt wird in der folgenden 3-jährigen Periode gelöst (bis zum Jahr 2007) und ist auf 8 partikuläre Aufgaben (PA) aufgeteilt. Projekt GAČR PA 1: Zusammenfassung gegenwärtigen Zustandes PA 5:Modellierung der Abwassernetze am ausgewählten unterbauten Gebiet PA 2:Analyse der Senkung der Gebietsoberfläche PA 6: Kriterien für die Projektierung und Rekonstruktion der Abwassernetze für das unterbaute Gebiet. PA 3: Datenbank der Sanierungsmethoden PA 7: Verbreitung und Nutzung der Projektergebnisse PA 4: In-situ Messung am ausgewählten unterbauten Gebiet PA 8: Regulierung (Management) des Projektes

13 Begriffszugang zum Projekt 1
1. Es wird eine Prüflokalität im unterbauten Gebiet ausgewählt. Dort werden die Einflüsse auf die Abwassernetze untersucht. 2. Es werden ausgewählte konzeptionelle Rekonstruktionsformen im unterbauten Gebiet bearbeitet. 3. Auf einer bestehenden Lokalität wird eine optische Untersuchung (CCTV) durchgeführt und der Istbestand festgestellt.

14 Begriffszugang zum Projekt 2

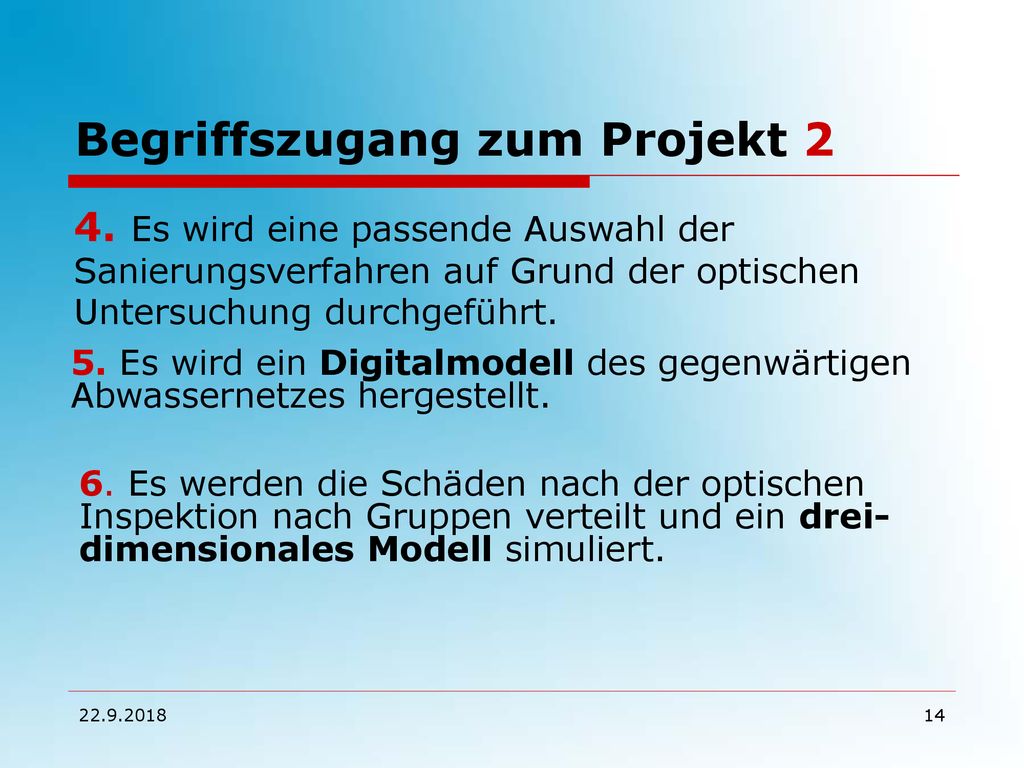

4. Es wird eine passende Auswahl der Sanierungsverfahren auf Grund der optischen Untersuchung durchgeführt. 5. Es wird ein Digitalmodell des gegenwärtigen Abwassernetzes hergestellt. 6. Es werden die Schäden nach der optischen Inspektion nach Gruppen verteilt und ein drei-dimensionales Modell simuliert.

15 Begriffszugang zum Projekt 3
7. Das Ergebnis aus dem Modell wird die Überlastungsfrequenz einzelner Netzabschnitte und die gesamte Sicherheit des Abwassernetzes sein.

16 Ergebnis des Projektes 1
Das Ergebnis des Projektes wird die Vorhersagemöglichkeit von Änderungen der Netzkapazität in Abhängigkeit von der Grubengewinnung sein. Es soll zur Unterstützung bei der Entscheidung der Rekonstruktion oder des Neubaus des Abwassernetzes dienen. In Betracht gezogen wird auch mögliche Wirkung auf die Umwelt.

17 Ergebnis des Projektes 2
Die Ergebnisse des Projektes werden die Wasserwirtschaftsbetriebe und Gemeinden für folgendes benutzen: Verminderung der Betribskosten Verbesserung der Umwelt Qualitätssteigerung des Dienstes für den Kunden

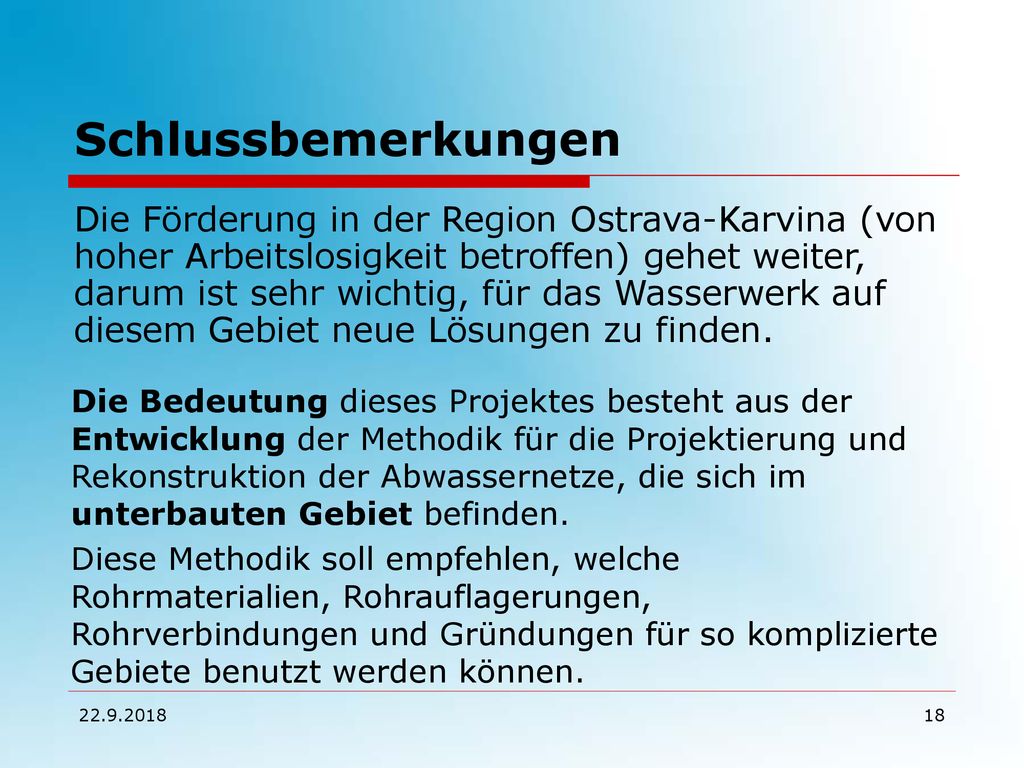

18 Schlussbemerkungen Die Förderung in der Region Ostrava-Karvina (von hoher Arbeitslosigkeit betroffen) gehet weiter, darum ist sehr wichtig, für das Wasserwerk auf diesem Gebiet neue Lösungen zu finden. Die Bedeutung dieses Projektes besteht aus der Entwicklung der Methodik für die Projektierung und Rekonstruktion der Abwassernetze, die sich im unterbauten Gebiet befinden. Diese Methodik soll empfehlen, welche Rohrmaterialien, Rohrauflagerungen, Rohrverbindungen und Gründungen für so komplizierte Gebiete benutzt werden können.

19 Danke für Ihre Aufmerksamkeit Dipl.-Ing. Stanislav Malaník
