1 Laser Erreichtes und Perspektiven
Alpnach Micro Talk Dr. Christoph Harder, 23th August 2010

2 Laser: Was funktioniert ein Laser?
Elektronischer Oszillator: Ein Verstärker mit Feedback oszilliert von selbst (Verstärkung ist gross genug) Verstärker braucht Power Supply Lichtverstärker Beinah alle Materialien verstärken Licht, wenn man genügend Energie zufügt X-Ray laser aus Wolfram mit Atombombe als Anregung Bestimmte Materialien verstärken effizient Feedback durch Spiegel 9/21/2018 HPP

3 Ruby Laser 9/21/2018 HPP

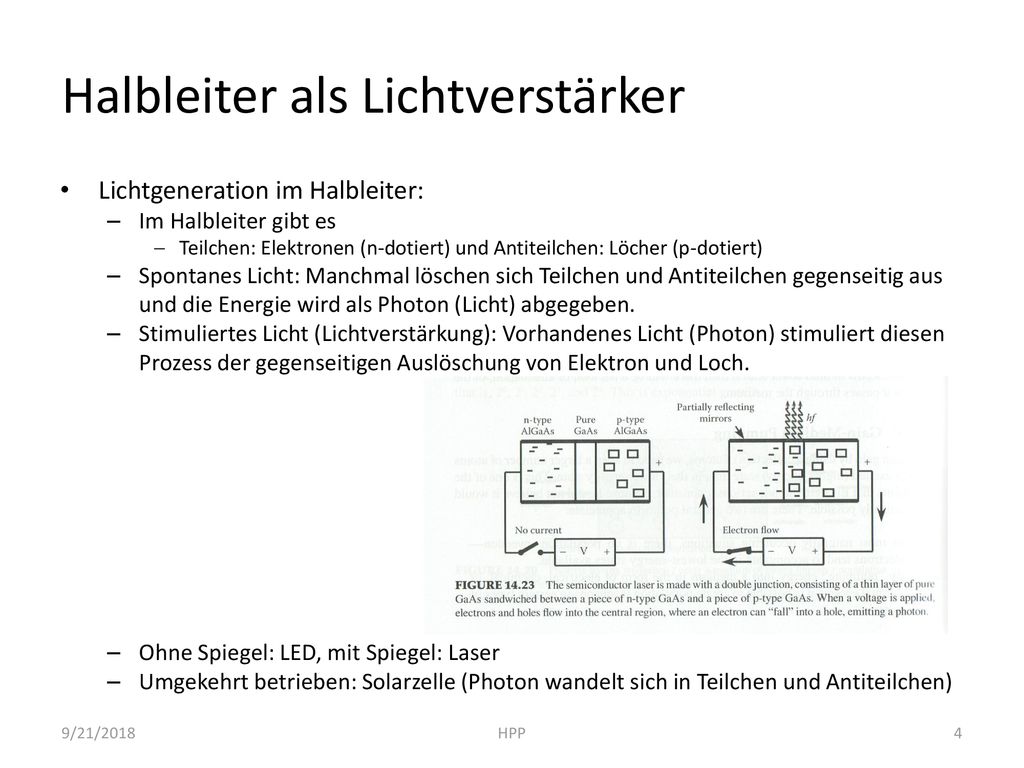

4 Halbleiter als Lichtverstärker
Lichtgeneration im Halbleiter: Im Halbleiter gibt es Teilchen: Elektronen (n-dotiert) und Antiteilchen: Löcher (p-dotiert) Spontanes Licht: Manchmal löschen sich Teilchen und Antiteilchen gegenseitig aus und die Energie wird als Photon (Licht) abgegeben. Stimuliertes Licht (Lichtverstärkung): Vorhandenes Licht (Photon) stimuliert diesen Prozess der gegenseitigen Auslöschung von Elektron und Loch. Ohne Spiegel: LED, mit Spiegel: Laser Umgekehrt betrieben: Solarzelle (Photon wandelt sich in Teilchen und Antiteilchen) 9/21/2018 HPP

5 Lichtleiter Kleine Verluste Lichtleitung
Keine Absorption oder Streuung: Quartz Lichtleitung Durch Material mit höherem Brechungsindex (kleinerer Geschwindigkeit) Licht ausserhalb des Stabes läuft schneller und biegt den Strahl zurück in den Stab oft etwas verwirrend: „Totale interne Reflektion“ genannt 9/21/2018 HPP

6 Anwendungen: Kommunikation
Internet Nicht möglich ohne Laser und optische Fasern Fiber to the home == Laser to the home Transatlantische Faser Kabel 10‘000km mit 1000Gb/s ohne elektronische Verstärker 50% der Faserverstärker haben „pump chips“ von Zürich als power supplies (we power up the internet) 2010: 20 Exabyte/Monat (alle 2 Jahre verdoppelt) 10 18 byte/Monat im 2010 100 Fasern könnten dies Übertragen 9/21/2018 HPP

7 Telecom Pump Diode Lasers EDFA: Demonstrated 25 years ago
All optical silica fibre amplifier at wavelength window of lowest loss. Low noise Dye laser pump source Prof. Payne had prior to this publication alluded to EDFA in Elect. Lett. in 1985 9/21/2018 HPP

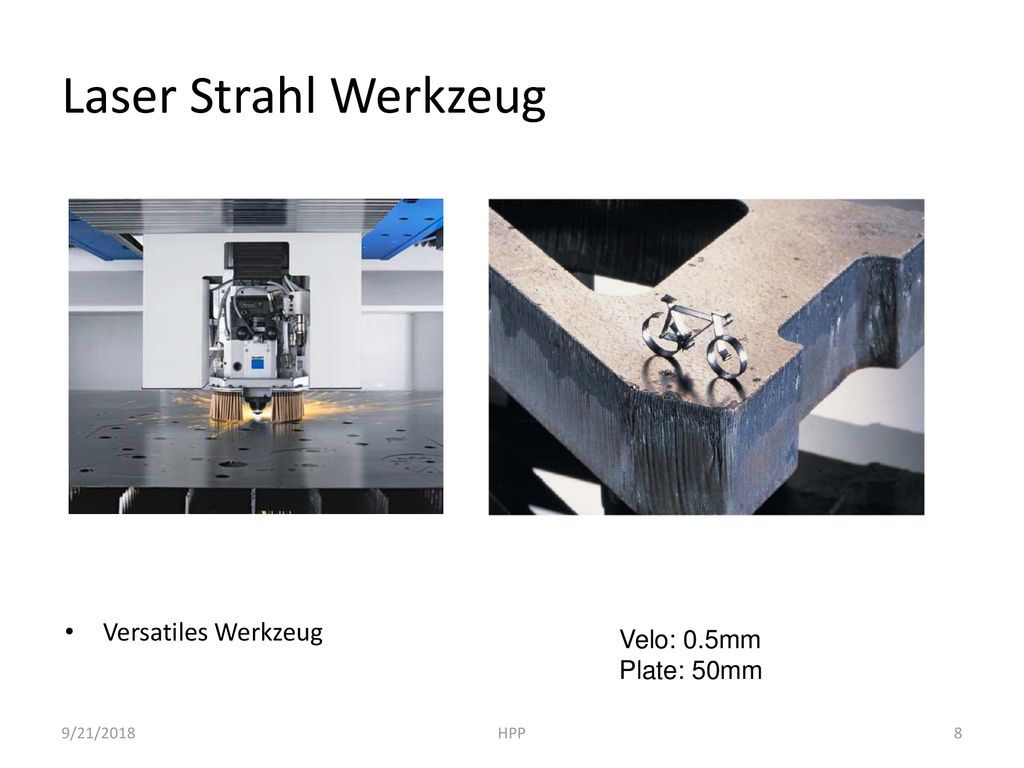

8 Laser Strahl Werkzeug Versatiles Werkzeug Velo: 0.5mm Plate: 50mm
9/21/2018 HPP

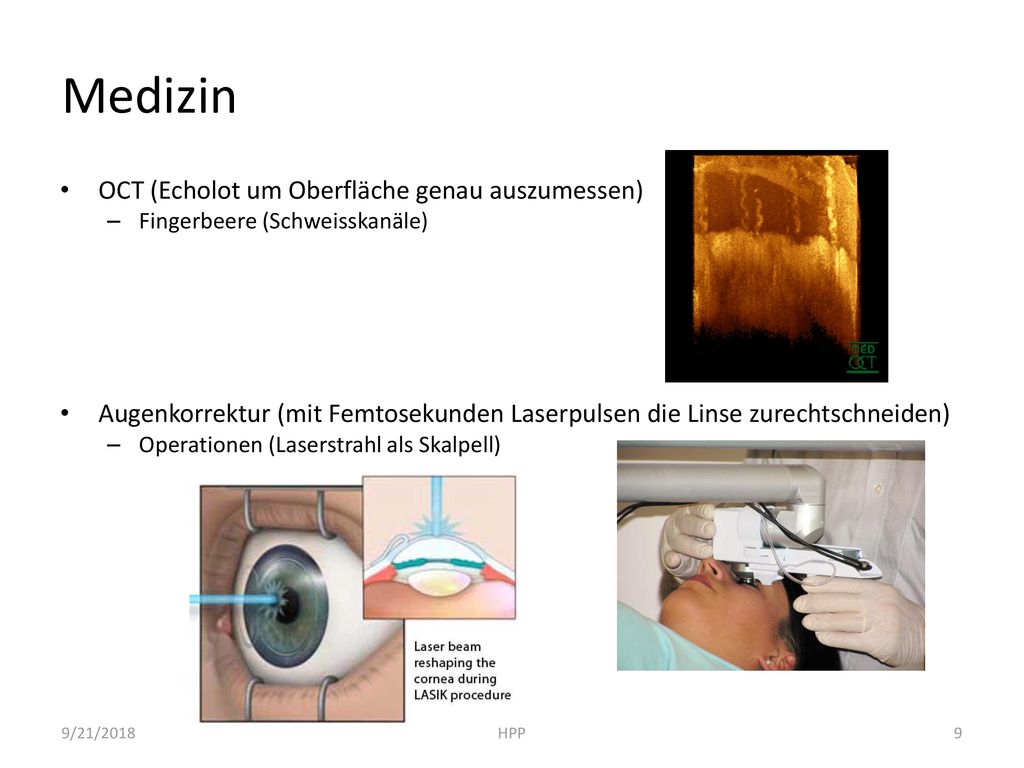

9 Medizin OCT (Echolot um Oberfläche genau auszumessen)
Fingerbeere (Schweisskanäle) Augenkorrektur (mit Femtosekunden Laserpulsen die Linse zurechtschneiden) Operationen (Laserstrahl als Skalpell) 9/21/2018 HPP

10 Optische Pinzetten und Kühlschränke
Optische Pinzetten: Kleine Objekte werden in den Strahl gezogen. Bakterien, Moleküle und Atome können in dieser “Laserfalle” gehalten werden Optischer Kühlschrank: Atome können mit Photonen gekühlt werden (wie man mit pinp-pong Bällen einen Fussball verlangsamen kann) In 1997 gewannen Steven Chu, Claude Cohen-Tannoudji, und William D. Phillips won den Nobelpreis für Lasercooling Genaues Zeitnormal mit Schwingungen von gekühlten Atomen (im Wettlauf auch mit Uhr von gepulsten Lasern, Hänsch, Nobelpreis 2005) 9/21/2018 HPP

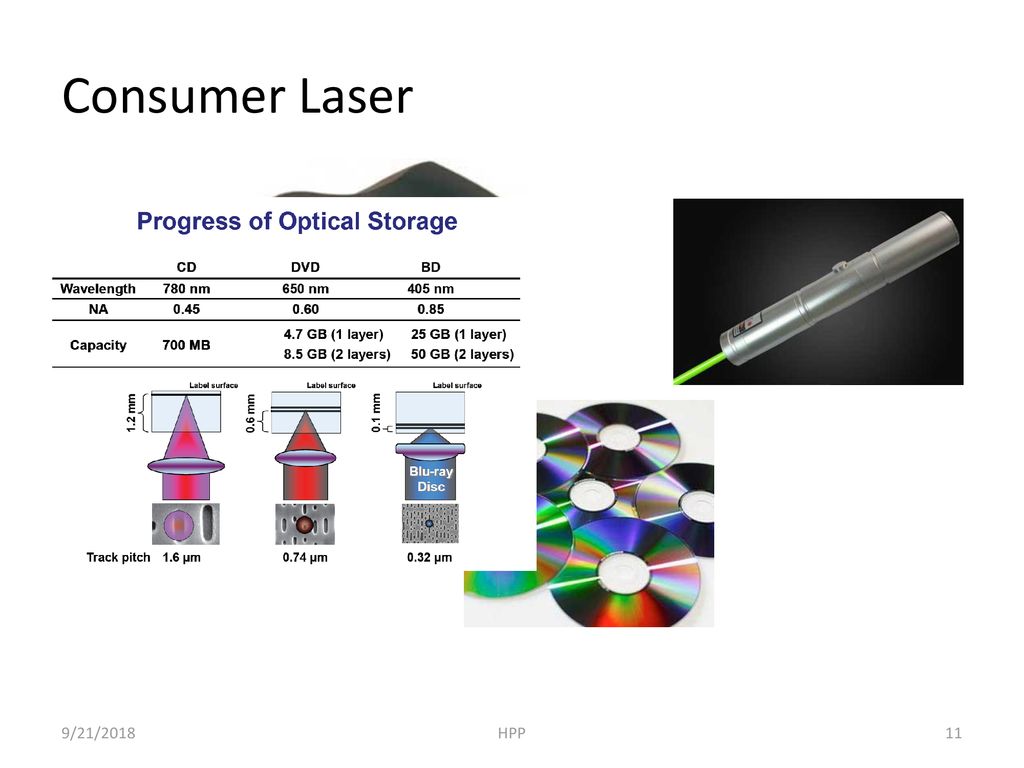

11 Consumer Laser 9/21/2018 HPP

12 Gyroscope Ring laser der in beiden Richtungen läuft
Eine Rotation ergibt eine Wegdifferenz (Differenzfrequenz) 9/21/2018 HPP

13 Künstlicher Stern Das Teleskop Bild wird auf der Erde durch die Schwankungen der Atmosphäre verschwommen. >Hubble Space Teleskop Heutige Telskope bestehen aus vielen Spiegeln, die mechanisch mit “Autofocus” justiert werden. Es braucht einen hellen Focuspunkt (Referenzstern) Mit einem Laser werden von Natriumatomen (an einem beliebigen Punkt in 100km Höhe) angeregt, die als künstlicher Refernzstern dienen (gelb wie Natriumdampf Stassenlame) 9/21/2018 HPP
