Luftqualität im Innenraum

Präsentation zum Thema: "Luftqualität im Innenraum"—  Präsentation transkript:

1 Luftqualität im Innenraum
Indoor Air Quality Toxikologie Emissionen von Bauprodukten Rechtslage AgBB Geruch Immissionen AGI-Tagung , A.Schindler

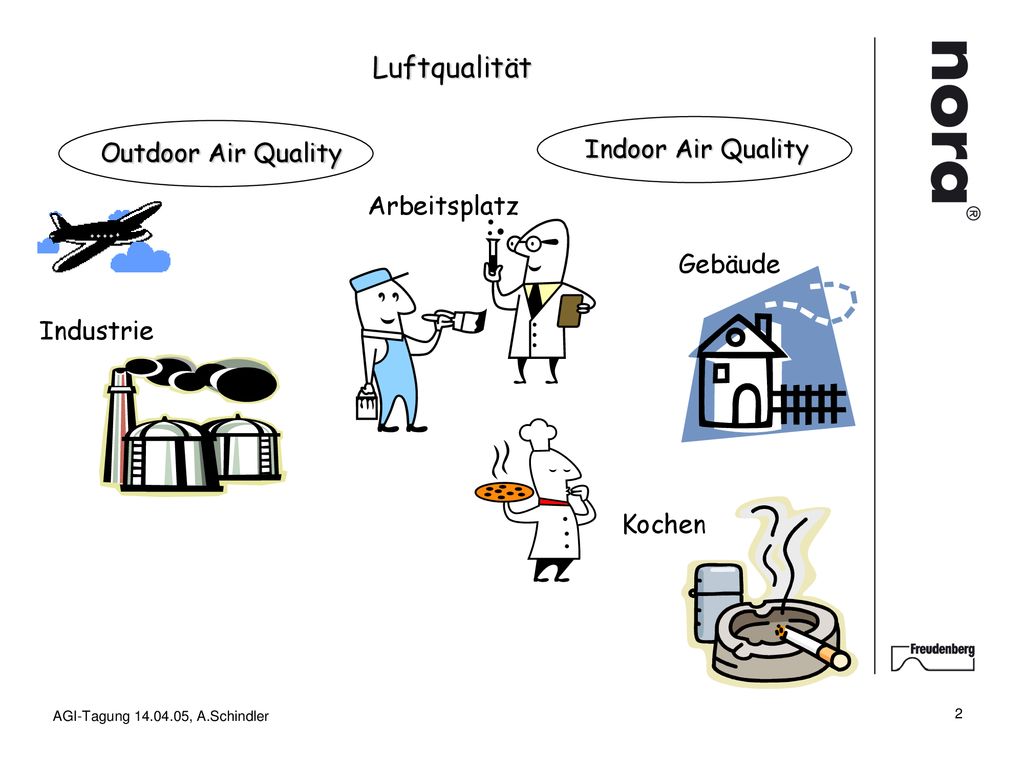

2 Luftqualität Indoor Air Quality Outdoor Air Quality Arbeitsplatz
Gebäude Industrie Kochen Verkehr AGI-Tagung , A.Schindler

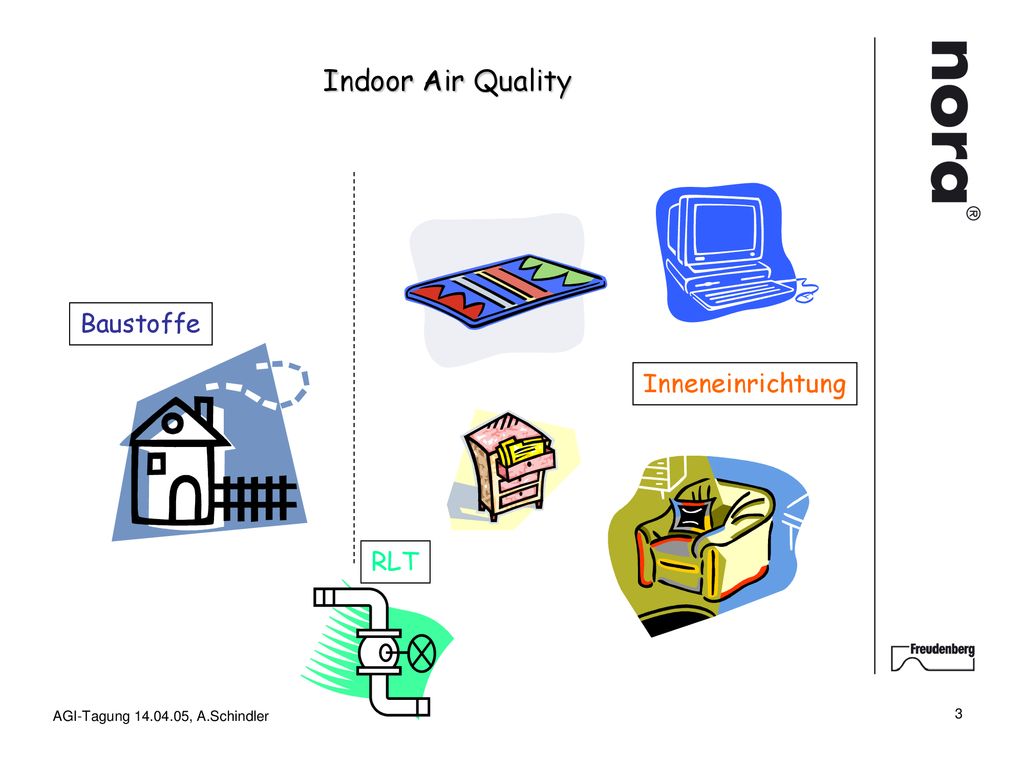

3 Indoor Air Quality Baustoffe Inneneinrichtung RLT
AGI-Tagung , A.Schindler

4 Freudenberg Bausysteme KG
Hersteller von nora® Bodenbelägen aus Kautschuk Dow Chemicals, Rheinmünster noraplan stone Druckzentrum Kieler Nachrichten norament 925 AGI-Tagung , A.Schindler

5 Rechtliche Grundlagen (Europa)
Außenluft / Arbeitsplatz Innenraumluft EU-Richtlinien RL zu Immissionsschutz, Ozon, Treibhausgase, SO2, NOx, VOC, NH3, Partikel, … Nationale Gesetze und Verordnungen BImSchG / V, ChemG, GefStoffV, TA Luft Landesimmissionschutzgesetze weitere Regelwerke TRGS MAK-Werte Richtwerte I und II der KRdL statistische Orientierungs- werte Zulassung von Bauprodukten am DIBt: Pilotphase „Bodenbeläge“ Brandprüfung + Emissionsprüfung (nach AgBB) AGI-Tagung , A.Schindler

6 AgBB-Schema / DIBt-Vorschrift
Auswertung einer Emissionsuntersuchung nach den Regeln des Ausschusses für gesundheitliche Bewertung von Bauprodukten (Deutsches Institut für Bautechnik) Messprinzip Probenahme Luft- ver- sor- gung TENAX TA Adsorber Analytik GC/MS klimatisierte Kammer mit Probe (z.B. 1m³) Auswertung AGI-Tagung , A.Schindler

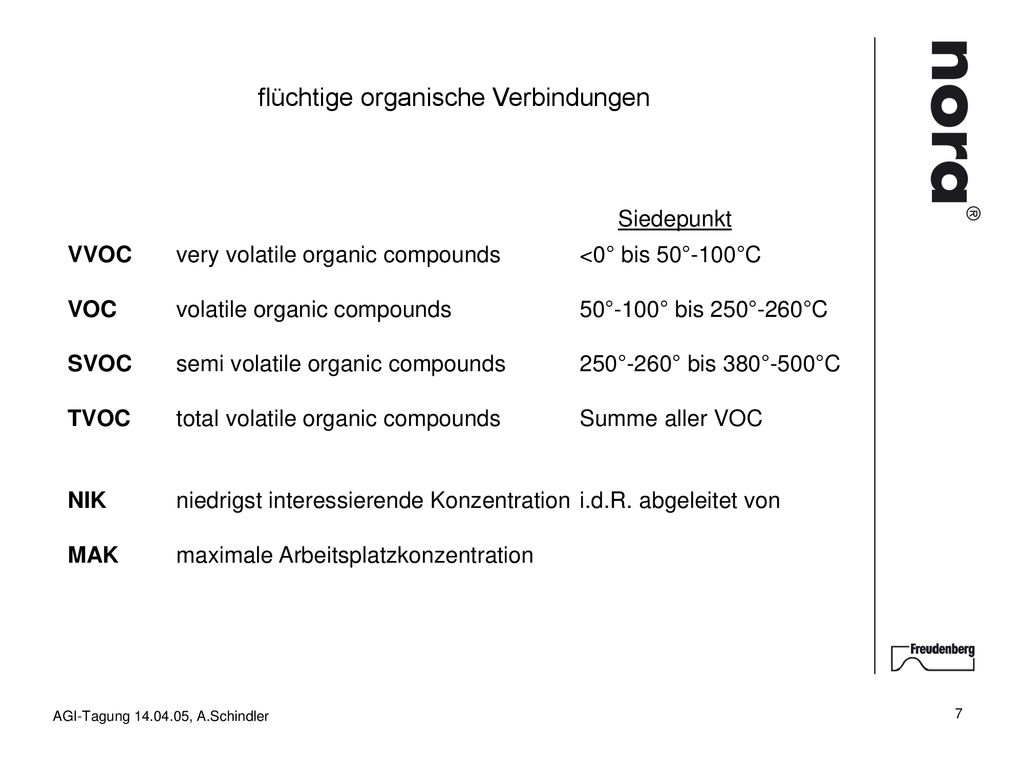

7 flüchtige organische Verbindungen
Siedepunkt VVOC very volatile organic compounds <0° bis 50°-100°C VOC volatile organic compounds 50°-100° bis 250°-260°C SVOC semi volatile organic compounds 250°-260° bis 380°-500°C TVOC total volatile organic compounds Summe aller VOC NIK niedrigst interessierende Konzentration i.d.R. abgeleitet von MAK maximale Arbeitsplatzkonzentration AGI-Tagung , A.Schindler

8 AgBB-Schema / DIBt-Vorschrift
Auswertung I Probenahme nach 3 und 28 Tagen Identifizierung und Quantifizierung der Einzelemissionen Berechnung des TVOC Addition der SVOC Bewertung der Einzelemissionen mit Hilfe der NIK-Werte-Liste über den R-Wert R= Summe des Quotienten ci/NIKi relevante Normen: prEN Teile 1 bis 3 bzw. ISO , 9 bis 11 AGI-Tagung , A.Schindler

9 AgBB-Schema / DIBt-Vorschrift
Auswertung II Probenbezeichnung AgBB Ergebnisübersicht TVOC (C6 – C16) SVOC (C16 – C22) R (dimensionslos) VOC ohne NIK Kanzerogene als Toluoläquivalent 3 Tage [µg/m³] 28 Tage [µg/m³] Messwert Anforderung ≤ ≤ 10 ≤ 1.000 ≤ 100 ≤ 1 informativ AgBB-Schema / DIBt-Vorschrift noraplan uni 150 70 < 2 0,1 40 < 1 75 149 Beispielergebnis AGI-Tagung , A.Schindler

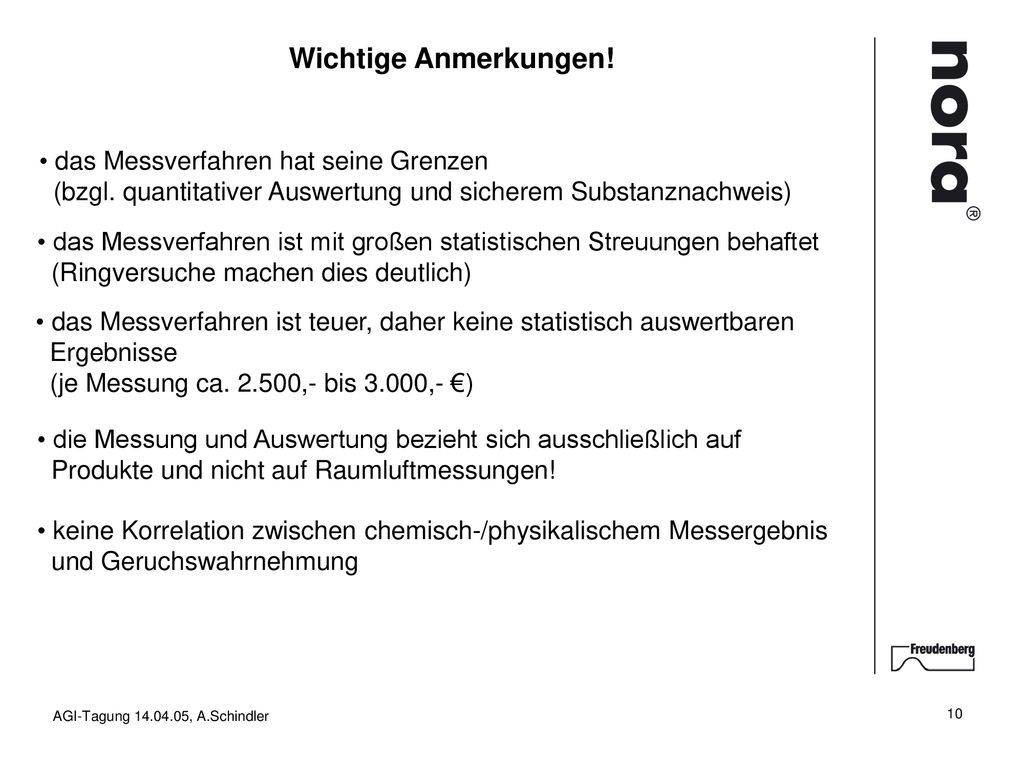

10 Wichtige Anmerkungen! das Messverfahren hat seine Grenzen (bzgl. quantitativer Auswertung und sicherem Substanznachweis) das Messverfahren ist mit großen statistischen Streuungen behaftet (Ringversuche machen dies deutlich) das Messverfahren ist teuer, daher keine statistisch auswertbaren Ergebnisse (je Messung ca ,- bis 3.000,- €) die Messung und Auswertung bezieht sich ausschließlich auf Produkte und nicht auf Raumluftmessungen! keine Korrelation zwischen chemisch-/physikalischem Messergebnis und Geruchswahrnehmung AGI-Tagung , A.Schindler

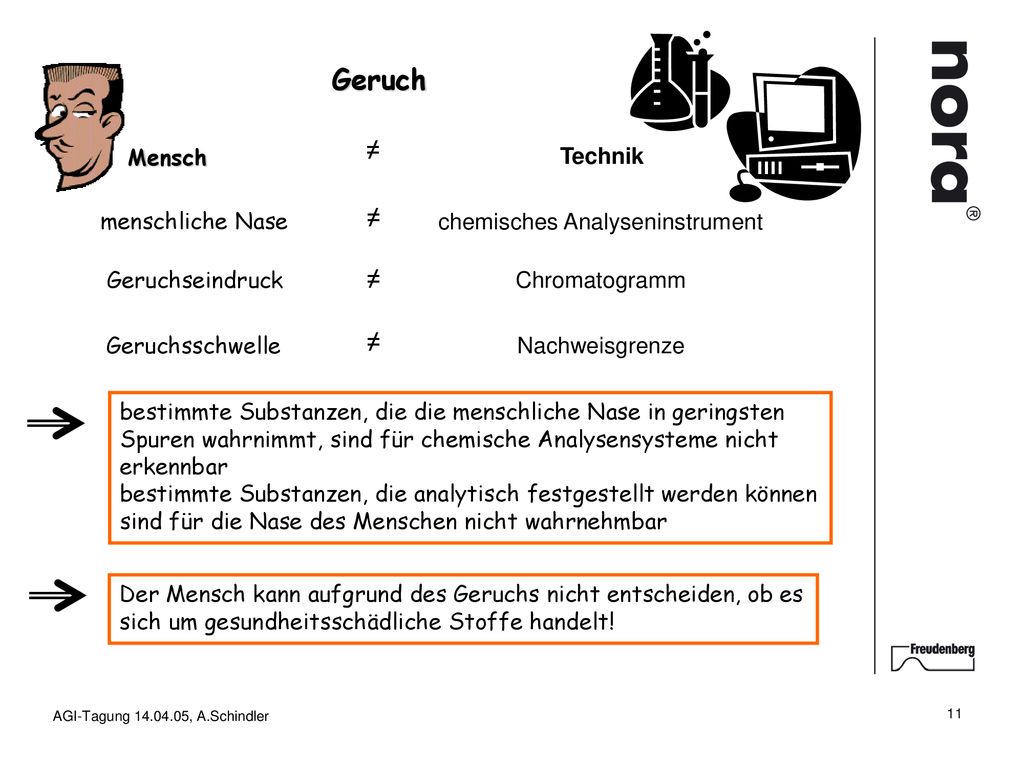

11 Geruch ≠ ≠ Mensch Technik chemisches Analyseninstrument
Geruchseindruck Chromatogramm menschliche Nase Geruchsschwelle Nachweisgrenze ≠ bestimmte Substanzen, die die menschliche Nase in geringsten Spuren wahrnimmt, sind für chemische Analysensysteme nicht erkennbar bestimmte Substanzen, die analytisch festgestellt werden können sind für die Nase des Menschen nicht wahrnehmbar Der Mensch kann aufgrund des Geruchs nicht entscheiden, ob es sich um gesundheitsschädliche Stoffe handelt! AGI-Tagung , A.Schindler

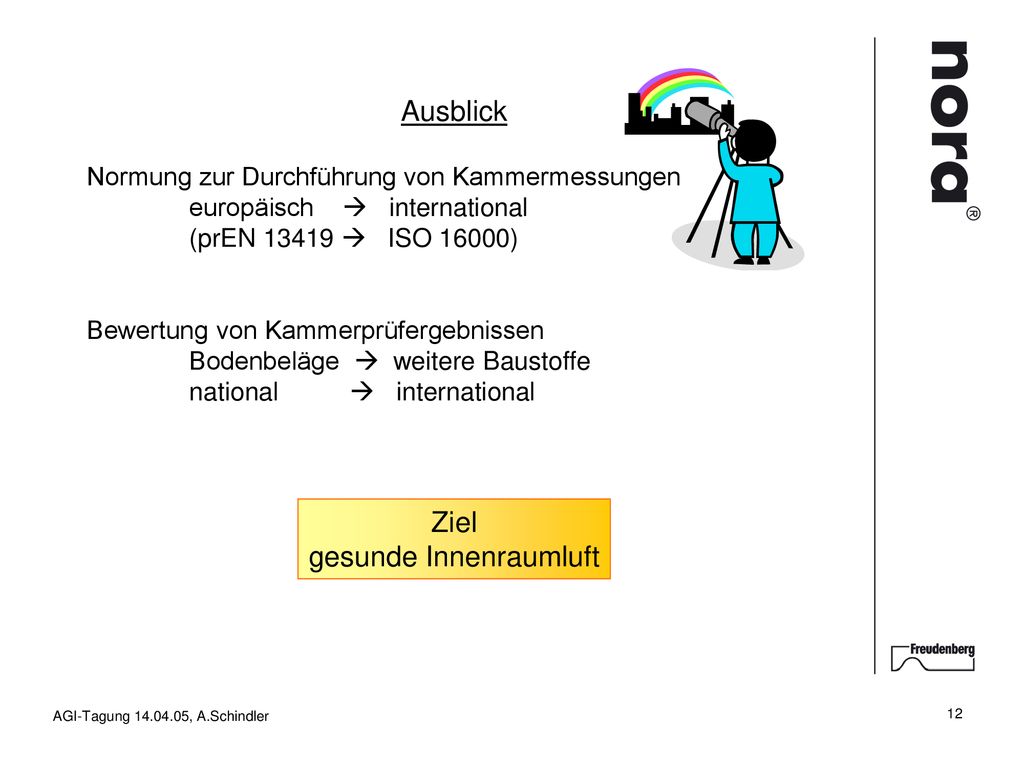

12 gesunde Innenraumluft
Ausblick Normung zur Durchführung von Kammermessungen europäisch  international (prEN  ISO 16000) Bewertung von Kammerprüfergebnissen Bodenbeläge  weitere Baustoffe national  international Ziel gesunde Innenraumluft AGI-Tagung , A.Schindler

13 Vielen Dank für Ihre Aufmerksamkeit !
AGI-Tagung , A.Schindler
