Fragen aus der Steuerungstechnik zu "Das Quiz"

Präsentation zum Thema: "Fragen aus der Steuerungstechnik zu "Das Quiz""—  Präsentation transkript:

1 Fragen aus der Steuerungstechnik zu "Das Quiz"
Fragen aus der Steuerungstechnik zu "Das Quiz"

2 Fragen aus der Steuerungstechnik zu "Das Quiz"
Ein elektropneumatischer Wandler ist ... A Ein Sensor B Ein Aktor C Ein Motor D Ein Signalgeber 2 – Ein Aktor, nämlich ein ganz normales Pneumatikventil mit Elektrospulen Fragen aus der Steuerungstechnik zu "Das Quiz"

3 Fragen aus der Steuerungstechnik zu "Das Quiz"
Die Handhilfsbetätigung eines Ventils funktioniert ... A Mechanisch B Elektrisch C Programmiert D Mit Spracherkennung 1 - Mechanisch Fragen aus der Steuerungstechnik zu "Das Quiz"

4 Fragen aus der Steuerungstechnik zu "Das Quiz"

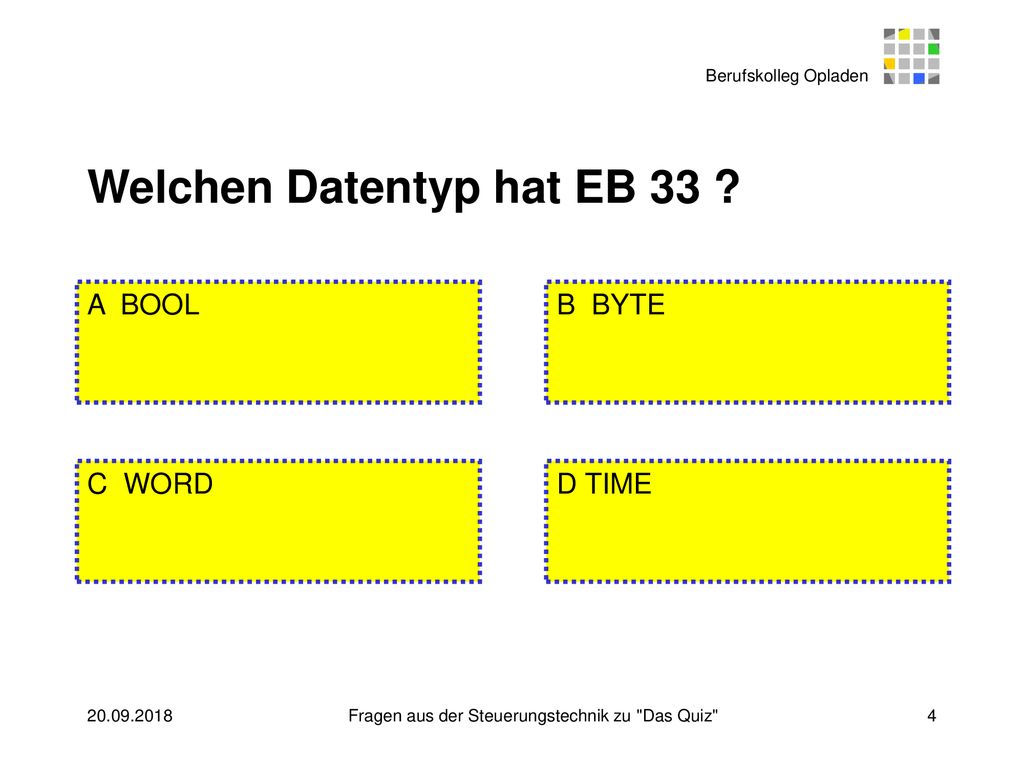

Welchen Datentyp hat EB 33 ? A BOOL B BYTE C WORD D TIME B – EB = Eingangs Byte Fragen aus der Steuerungstechnik zu "Das Quiz"

5 Fragen aus der Steuerungstechnik zu "Das Quiz"
Die Dualzahl entspricht A 69 B 173 C 67 D -5 A Fragen aus der Steuerungstechnik zu "Das Quiz"

6 Fragen aus der Steuerungstechnik zu "Das Quiz"
Welche Anweisungsliste entspricht dem Bild? A U( O E ON E ) U E S A U E R A NOP 0 A O E ON E U E S A U E R A NOP 0 A U( O E ON E ) U E S A U E R A A U( O E ON E ) U E S A U E R A NOP 0 A Fragen aus der Steuerungstechnik zu "Das Quiz"

7 Fragen aus der Steuerungstechnik zu "Das Quiz"

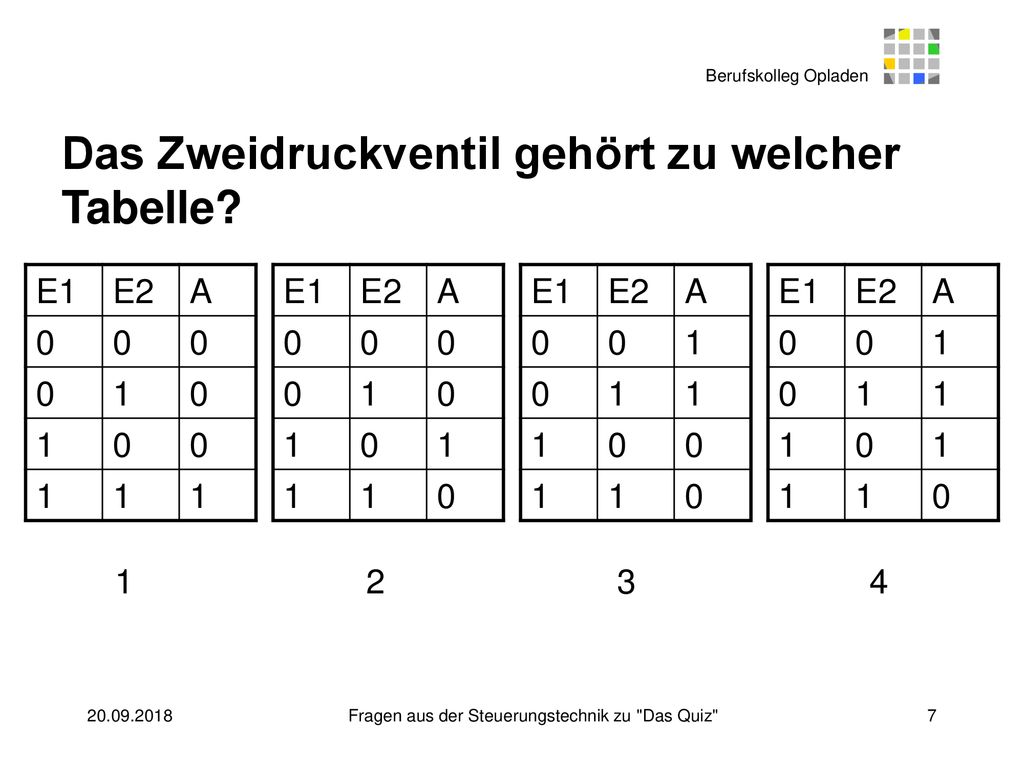

Das Zweidruckventil gehört zu welcher Tabelle? E1 E2 A 1 E1 E2 A 1 E1 E2 A 1 E1 E2 A 1 1 - UND Fragen aus der Steuerungstechnik zu "Das Quiz"

8 Fragen aus der Steuerungstechnik zu "Das Quiz"
Ein elektronischer Zylinderschalter funktioniert ... A induktiv B kapazitiv C optisch D magnetisch 1 - induktiv Fragen aus der Steuerungstechnik zu "Das Quiz"

9 Fragen aus der Steuerungstechnik zu "Das Quiz"
Wie reagiert der Zylinder bei Spannungsausfall ? A Bleibt wie er ist B Fährt ein 3 – fährt aus, weil das Eigengewicht ihn nach unten zieht C Fährt aus D oszilliert Fragen aus der Steuerungstechnik zu "Das Quiz"

10 Fragen aus der Steuerungstechnik zu "Das Quiz"
Der Schrägstrich bei den Signallinien bedeutet ... A UND B ODER C NICHT 1 - UND D Ist ein Druckfehler Fragen aus der Steuerungstechnik zu "Das Quiz"

11 Fragen aus der Steuerungstechnik zu "Das Quiz"
Die Arbeit W = ... A U x I x t B U x I x s 1 – W, die Arbeit, ist elektrische Leistung mal Zeit C (U x I) / t D (U x I) / s Fragen aus der Steuerungstechnik zu "Das Quiz"

12 Fragen aus der Steuerungstechnik zu "Das Quiz"
Ein Unterschied zwischen FC und FB ist ... A FC benötigt einen Datenbaustein, FB nicht B Es gibt keinen Unterschied C FB benötigt einen Datenbaustein, FC nicht D FC gehört zu S7, FB zu S5 2 – C Fragen aus der Steuerungstechnik zu "Das Quiz"

13 Fragen aus der Steuerungstechnik zu "Das Quiz"

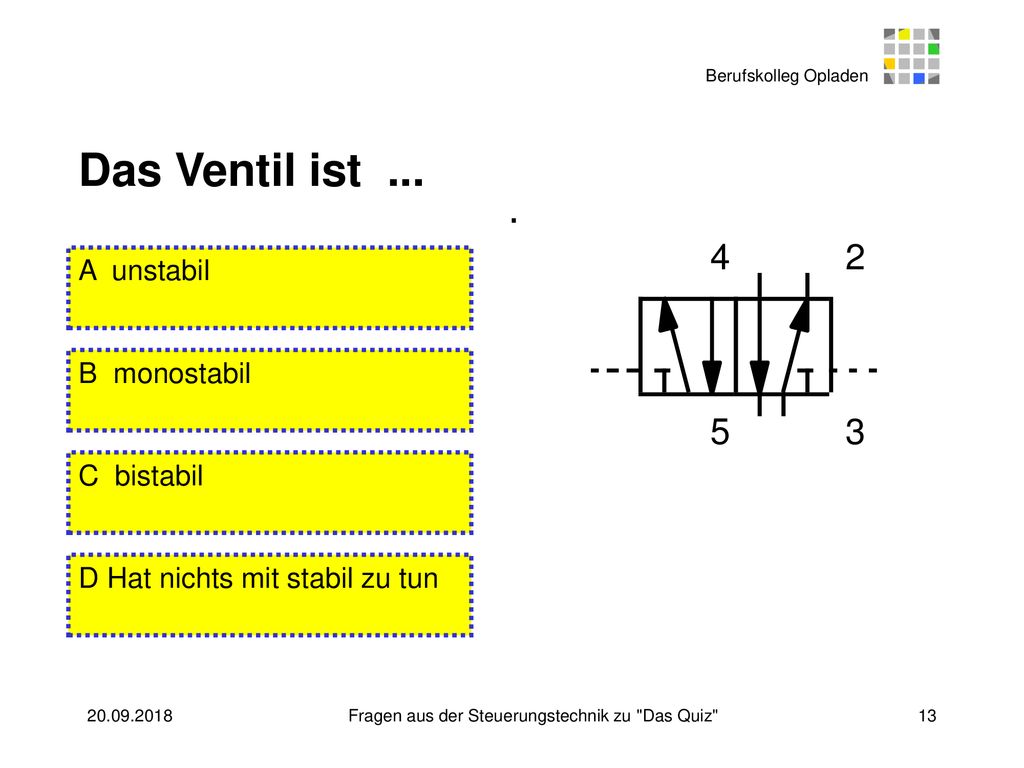

Das Ventil ist ... A unstabil B monostabil C bistabil 3 – bistabil, es ist ein Impulsventil, das eine eingenommene Position stabil behält, auch wenn kein Steueranschluss mehr Druck hat D Hat nichts mit stabil zu tun Fragen aus der Steuerungstechnik zu "Das Quiz"

14 Fragen aus der Steuerungstechnik zu "Das Quiz"
Der Zylinder ist ... A einfachwirkend B kolbenstangenlos C einstellbar B - kolbenstangenlos D falsch gezeichnet Fragen aus der Steuerungstechnik zu "Das Quiz"

15 Fragen aus der Steuerungstechnik zu "Das Quiz"
Je länger die Schläuche zwischen Ventil und Zylinder sind, desto ... A langsamer fährt der Zylinder B schneller fährt der Zylinder 3 – länger dauert es, bis der Zylinder losfährt C länger dauert es, bis der Zylinder losfährt D schneller ist es, bis der Zylinder losfährt Fragen aus der Steuerungstechnik zu "Das Quiz"

16 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das FlipFlop ist ... A Dominant setzend B Dominant löschend C Dominant oszillierend A D Nicht dominant Fragen aus der Steuerungstechnik zu "Das Quiz"

17 Fragen aus der Steuerungstechnik zu "Das Quiz"
Der pneumatische Drehantrieb hat einen Schwenkwinkel von etwa ... A 90° B 180° C 360° 2 – 180° D 720° Fragen aus der Steuerungstechnik zu "Das Quiz"

18 Fragen aus der Steuerungstechnik zu "Das Quiz"

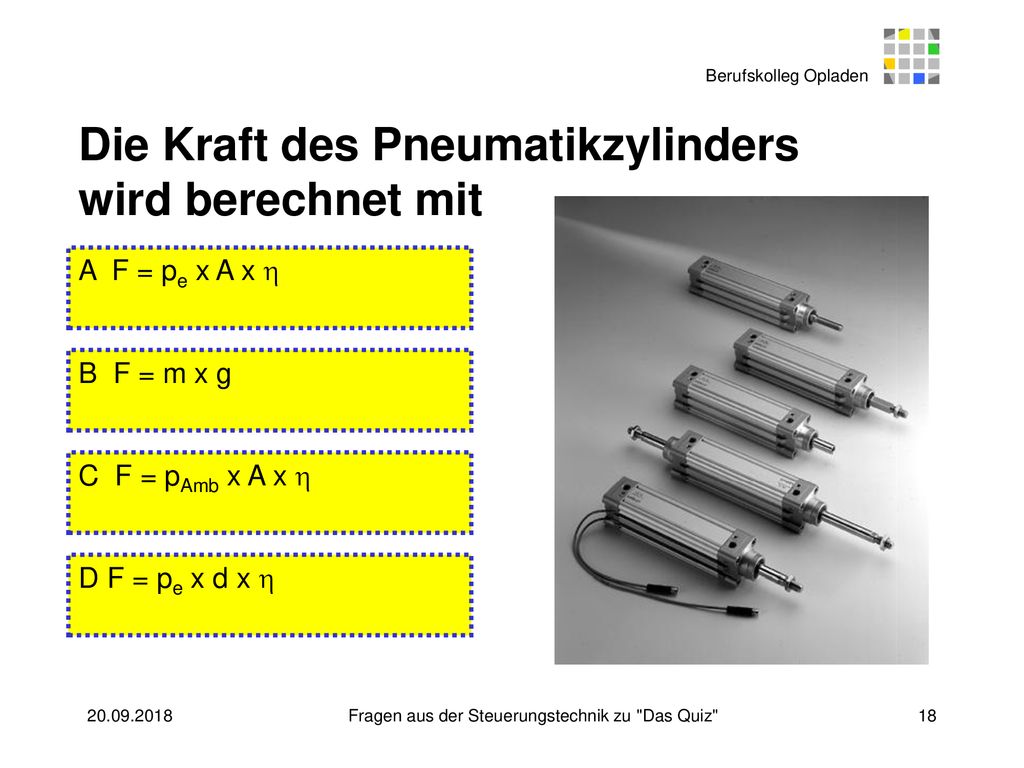

Die Kraft des Pneumatikzylinders wird berechnet mit A F = pe x A x  B F = m x g C F = pAmb x A x  A – Kraft = Überdruck x Kolbenfläche x Wirkungsgrad D F = pe x d x  Fragen aus der Steuerungstechnik zu "Das Quiz"

19 Fragen aus der Steuerungstechnik zu "Das Quiz"

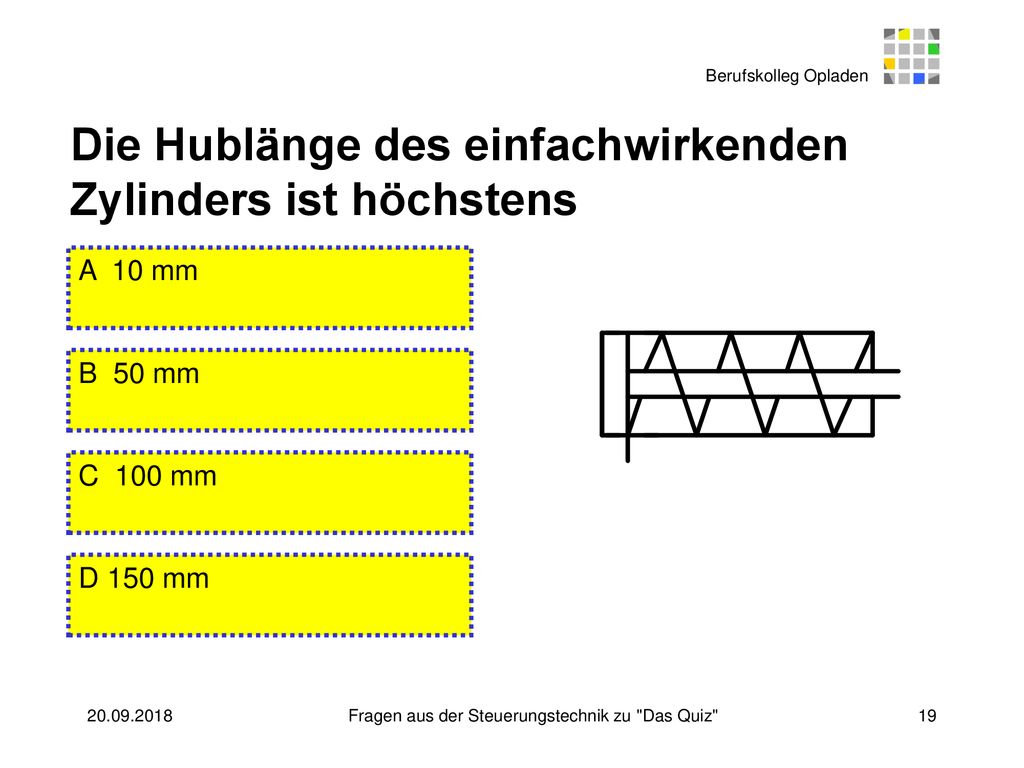

Die Hublänge des einfachwirkenden Zylinders ist höchstens A 10 mm B 50 mm C 100 mm C – 100 mm gem. Tabellenbuch D 150 mm Fragen aus der Steuerungstechnik zu "Das Quiz"

20 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das Pneumatikbauteil ist ein A Doppeltwirkender Zylinder B Zeitverzögerungsventil C Wartungseinheit B – Zeitverzögerungsventil D 3/2-Wegeventil Fragen aus der Steuerungstechnik zu "Das Quiz"

21 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das Ventil 1V1 ist ein A Arbeitsglied B Signalglied C Steuerglied D – Stellglied D Stellglied Fragen aus der Steuerungstechnik zu "Das Quiz"

22 Fragen aus der Steuerungstechnik zu "Das Quiz"
Der kleinste Pneumatikzylinder im Festo Katalog hat einen Durchmesser von A 2,5 mm B 1,5 mm C 5 mm A – 2,5 mm D 1 mm Fragen aus der Steuerungstechnik zu "Das Quiz"

23 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das Schnellschaltventil hat eine Einschaltzeit von ... A 100 ms B 10 ms C 7 ms C – 7 ms D 3 ms Fragen aus der Steuerungstechnik zu "Das Quiz"

24 Fragen aus der Steuerungstechnik zu "Das Quiz"

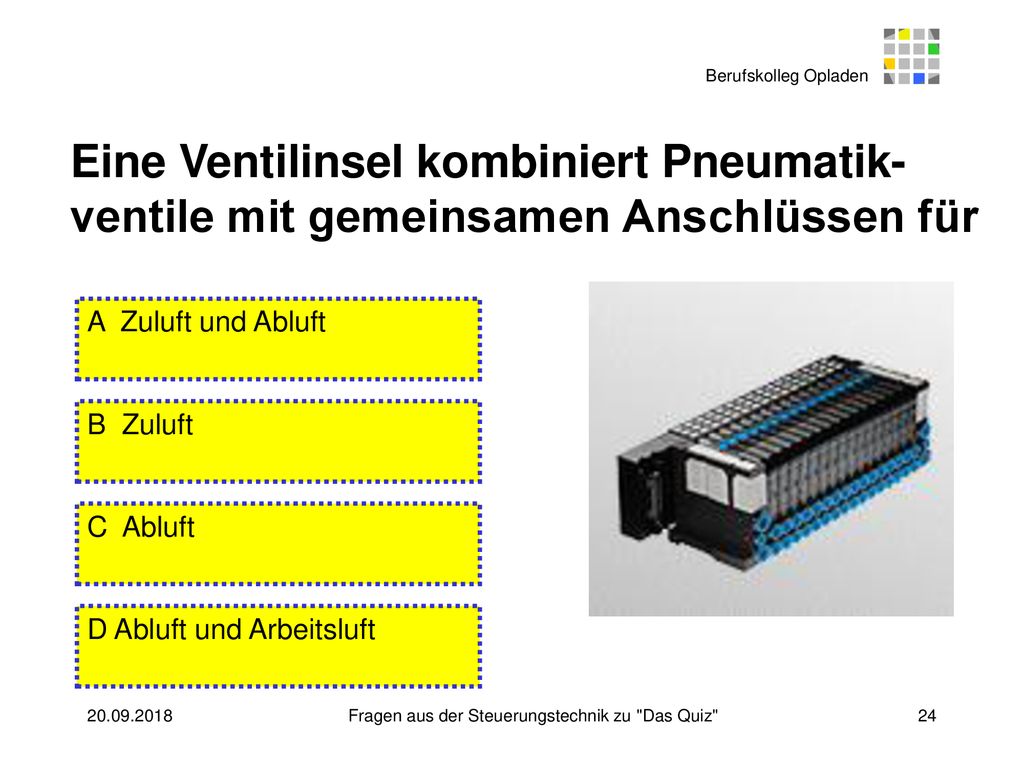

Eine Ventilinsel kombiniert Pneumatik-ventile mit gemeinsamen Anschlüssen für A Zuluft und Abluft B Zuluft A – Zuluft und Abluft C Abluft D Abluft und Arbeitsluft Fragen aus der Steuerungstechnik zu "Das Quiz"

25 Fragen aus der Steuerungstechnik zu "Das Quiz"
Diese Wartungseinheit besteht aus ... A Filter, Wasserabscheider, Öler B Filter, Wasserabscheider Öler, Manometer C Filter, Wasserabscheider, Druckregler, Öler C - Filter Wasserabscheider, Druckregler, Öler D Filter, Wasserabscheider, Druckregler, Manometer, Öler Fragen aus der Steuerungstechnik zu "Das Quiz"

26 Fragen aus der Steuerungstechnik zu "Das Quiz"
Ein Vakuummeter zeigt Unterdruck bis höchstens ... A bar B - 1 bar 2 - bis –1 bar C mbar D + 1 bar Fragen aus der Steuerungstechnik zu "Das Quiz"

27 Fragen aus der Steuerungstechnik zu "Das Quiz"
Ein pneumatischer Muskel ist ... A ein Aprilscherz B Ein Zylinder, der bei Druck-beaufschlagung einfährt 2 – das flexible Material wird bei Druck wie ein Ballon aufgeblasen, dadurch wird der Zylinder dicker, die beiden Anschlussseiten kommen näher zusammen C Ein Zylinder, der bei Druck-beaufschlagung ausfährt D Ein Zylinder, der bei Druck-beaufschlagung dreht Fragen aus der Steuerungstechnik zu "Das Quiz"

28 Fragen aus der Steuerungstechnik zu "Das Quiz"
Der Anlauf-OB ist der .. A OB 10 B OB50 C OB 80 D OB 100 D – OB100 Fragen aus der Steuerungstechnik zu "Das Quiz"

29 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das Gehäuse dieses Flachzylinders hat eine Dicke von 4,9 mm. Seine Nennkraft ist ... A 750 N B 75 N 3 – 7,5 N C 7,5 N D 0,75 N Fragen aus der Steuerungstechnik zu "Das Quiz"

30 Fragen aus der Steuerungstechnik zu "Das Quiz"
Das Symbol stellt dar A Ein Zeitbaustein B Einen Druckluftmotor D - Wartungseinheit C Einen Wasserabscheider D Eine Wartungseinheit Fragen aus der Steuerungstechnik zu "Das Quiz"
