1 BOS-Kommunikation Kartenkunde

2 Kartenkunde Grundsätzliches Eine topographische Karte ist eine
exakte, verkleinerte und eingeebnete Wiedergabe eines Teils der Erdoberfläche

3 Gleiche Karte bei Absender & Empfänger
Kartenkunde Zweck Orientierungshilfe im Gelände Übermittlung von Standortangaben Übermittlung von Marschbewegungen Auffinden von übermittelten Zielangaben. Voraussetzung: Gleiche Karte bei Absender & Empfänger

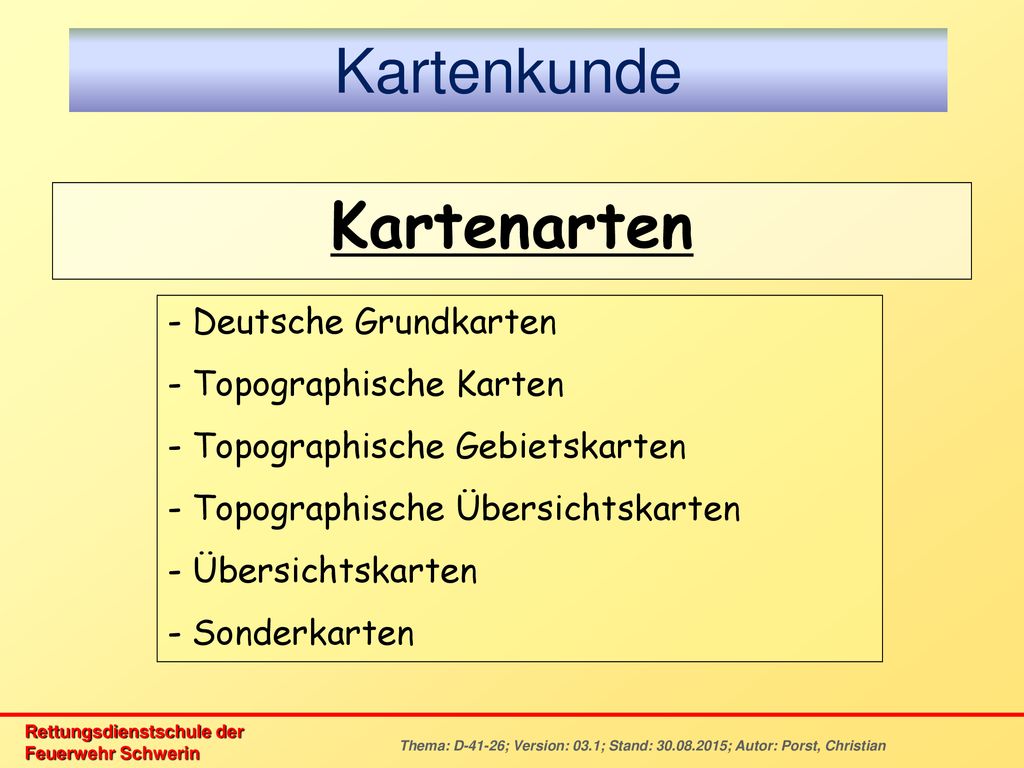

4 Kartenarten Kartenkunde Deutsche Grundkarten Topographische Karten
Topographische Gebietskarten Topographische Übersichtskarten Übersichtskarten Sonderkarten

5 Farbgestaltung Kartenkunde
Zweck: Eine farbliche Gestaltung von Karten ist ein Hilfsmittel für die Hervorhebung von Details . Dieses kann aber nur durch eine sinnvolle und logisch aufgebaute sowie konsequent angewandte Farbgestaltung erreicht werden !

6 Die Farbwahl Kartenkunde
Bedeutung der Farben für Karten im Maßstab 1:50 000

7 Schwarz Kartenkunde Siedlungs- und Gebäudegrundrisse Verkehrswege
Schrift und Gitternetz Verwaltungsgrenzen

8 Kartenkunde Braun Höhenlinie Höhenmeter

9 Blau Kartenkunde Stehende und fließende Gewässer
Fließrichtung und Namen

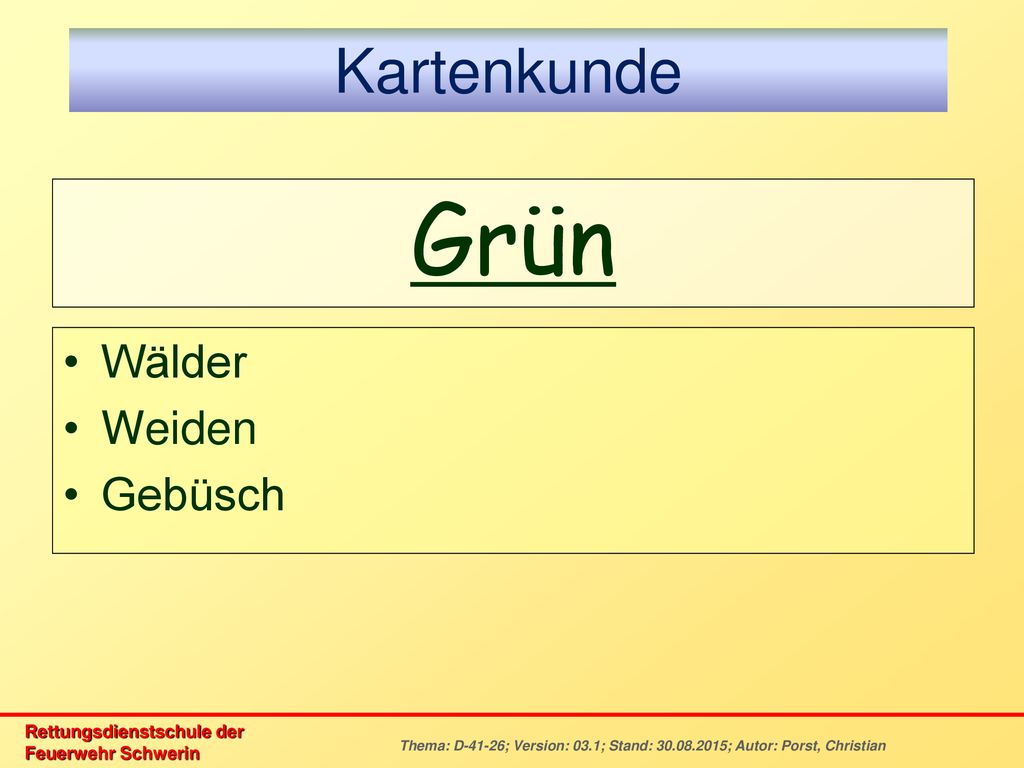

10 Kartenkunde Grün Wälder Weiden Gebüsch

11 Kartenkunde Rot Autobahnen Straßen Staatsgrenzen

12 Der Kartenrand Kartenkunde Er enthält : Impressum Kartenbezeichnung
Fortführungstand Maßstab

13 Der Maßstab Kartenkunde
Verhältnis der Entfernung zweier Punkte auf der Karte zu ihrer Entfernung in der Natur. Bei der Feuerwehr finden vorwiegend Karten mit Maßstab 1: Verwendung.

14 Maßstabsangaben und ihre Bedeutung ( M= 1 : 50.000 )
Kartenkunde Maßstabsangaben und ihre Bedeutung ( M= 1 : ) 1.000 m 2 cm 500 m 1 cm Natur Karte

15 Kartenkunde Maßstabsangaben und ihre Bedeutung ( M= 1 : 50.000 )
Abhängig vom Maßstab sind: - Die Vollständigkeit der Objektdarstellung - Die Genauigkeit der Karte

16 Kartenkunde Die Kartenzeichen

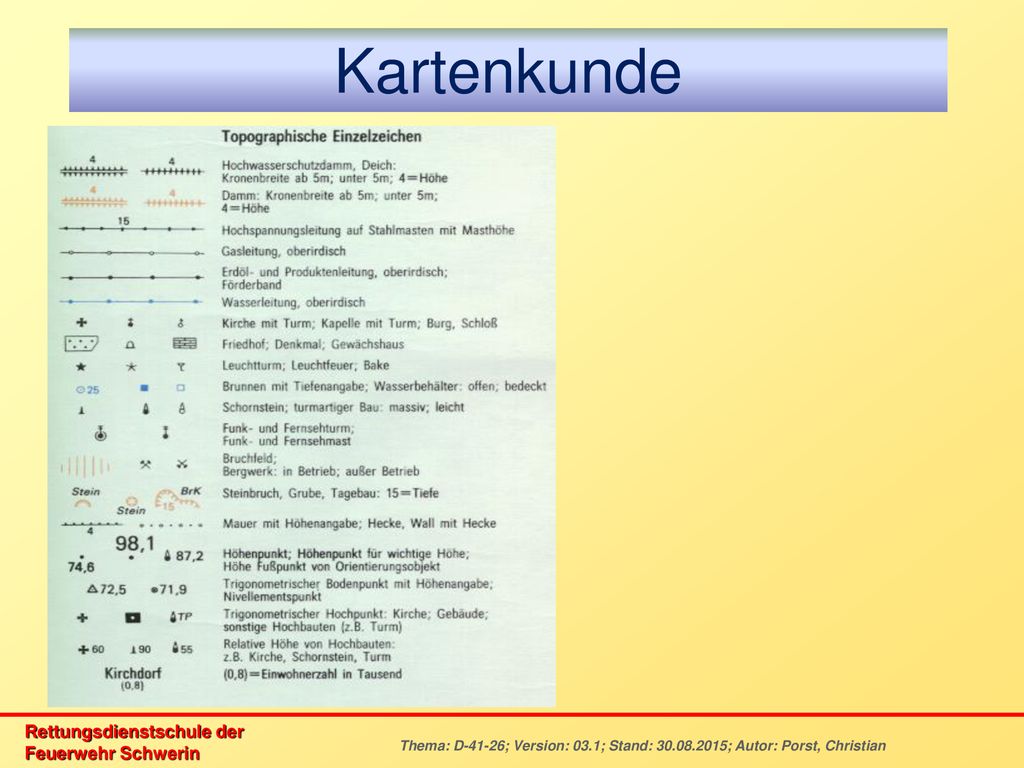

Die verwendeten Zeichen sind am rechten Kartenrand aufgezeichnet und erklärt (Legende), es sind Sinnbilder zum besseren Verstehen der Karte .

17 Kartenkunde

18 Kartenkunde

19 Kartenkunde

20 Kartenkunde

21 Kartenkunde

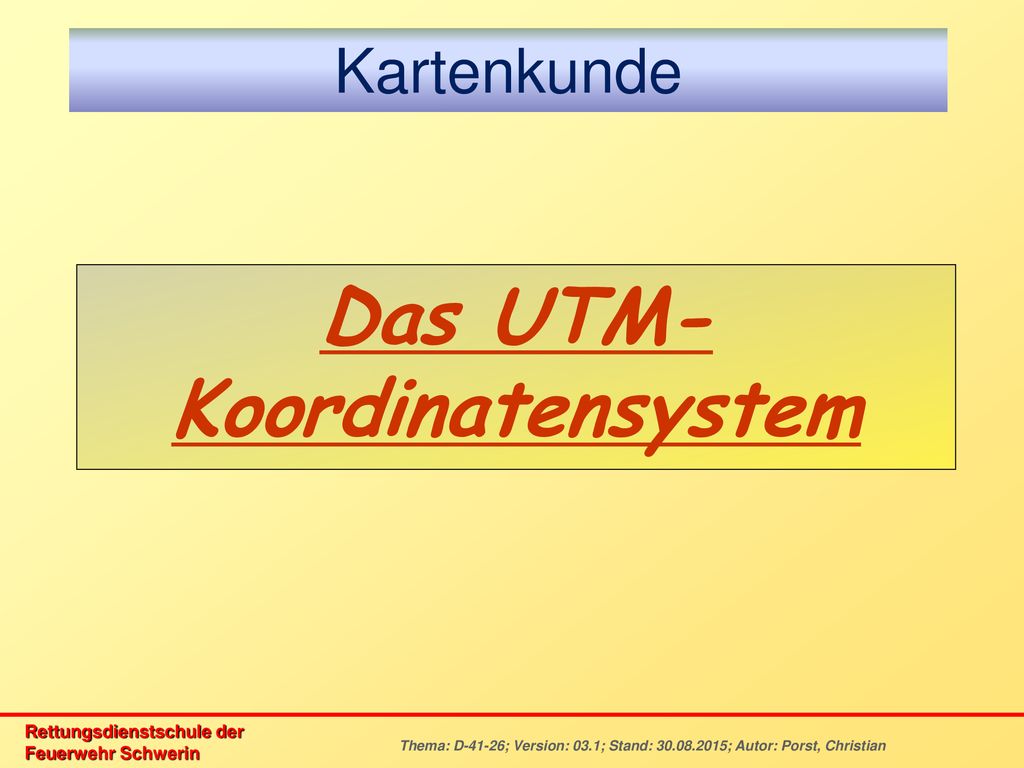

22 Das UTM-Koordinatensystem
Kartenkunde Das UTM-Koordinatensystem

23 Kartenkunde U T M U - Universale T - Transversale M
- Merkator-Projektion

24 Kartenkunde

25 Das UTM-Meldesystem Enthält folgende Angaben:
Kartenkunde Das UTM-Meldesystem Enthält folgende Angaben: Zonenfeld Gitterquadrat Zahlenkoordinaten

26 Die Zonenfelder Kartenkunde Zu deren Festlegung muss die
Erdkugel mit einem gedachten Netz überzogen werden. Die Erdoberfläche wird in Ost-West- Richtung in 60 Zonen eingeteilt. Sie erhalten die Nummern von 1 bis 60. In Nord-Süd-Richtung wird die Erdoberfläche in 20 Bänder eingeteilt. Sie werden mit Buchstaben gekennzeichnet. Zwischen den Schnittpunkten von Zonen und Bändern entstehen Flächen, die als Zonenfelder bezeichnet werden.

27 Die Zonenfelder Kartenkunde

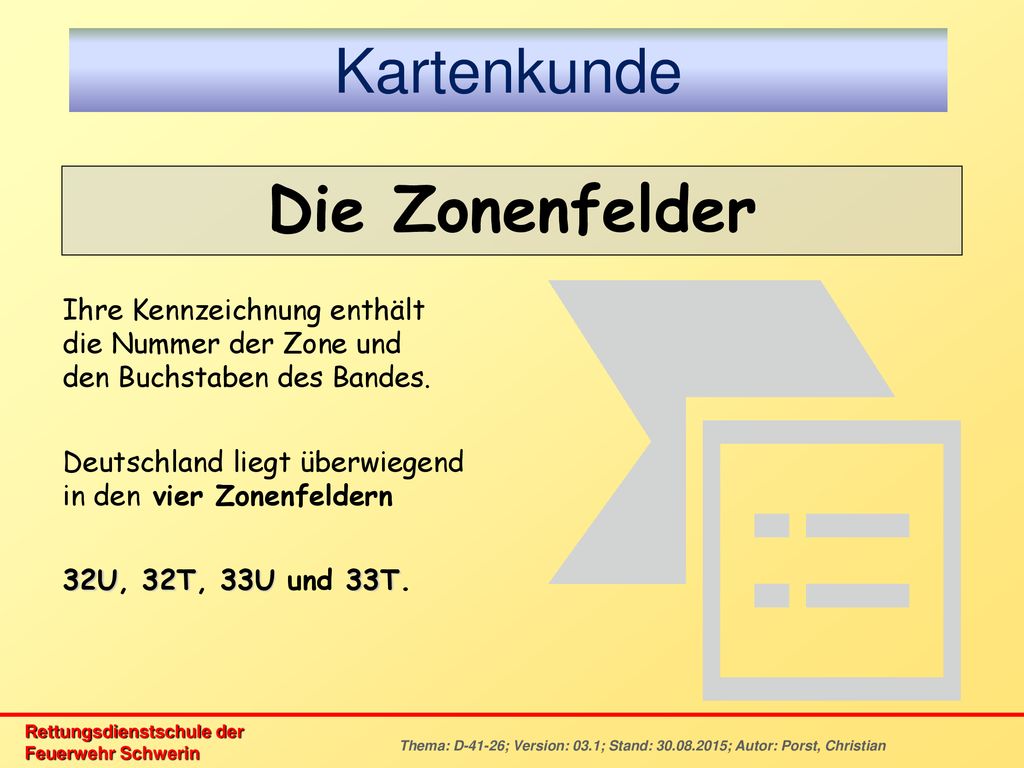

Ihre Kennzeichnung enthält die Nummer der Zone und den Buchstaben des Bandes. Deutschland liegt überwiegend in den vier Zonenfeldern 32U, 32T, 33U und 33T.

28 Kartenkunde P E P E 100-Kilometer-Gitterquadrat Nord-Wert Ost-Wert
32 V 32 T 9° 12° 6° 15° 32 U 33 U F L M N P U V W 100-Kilometer-Gitterquadrat B G G G G B B B A F F F F A A A 100 km V E E E E V V V U D D D D U U U P E T C C C C T T T S B B B B S S S R A A A A R R R Q V V V V Q Q Q Koordinaten P U U U U P P P Nord-Wert Ost-Wert N T T T T N N N P E

29 Kartenkunde Kartenbeschriftung Hundert-Kilometer-Quadrat U = Ostwert
V = Nordwert

30 Kartenkunde 25 41 Kartenbeschriftung 3 59 Km-Angabe (Ost-Wert)
Bezug auf Mittelmeridian 3 25 = 325 km 41 59 Km-Angabe (Nord-Wert) Bezug auf Äquator = km nördlich des Äquators

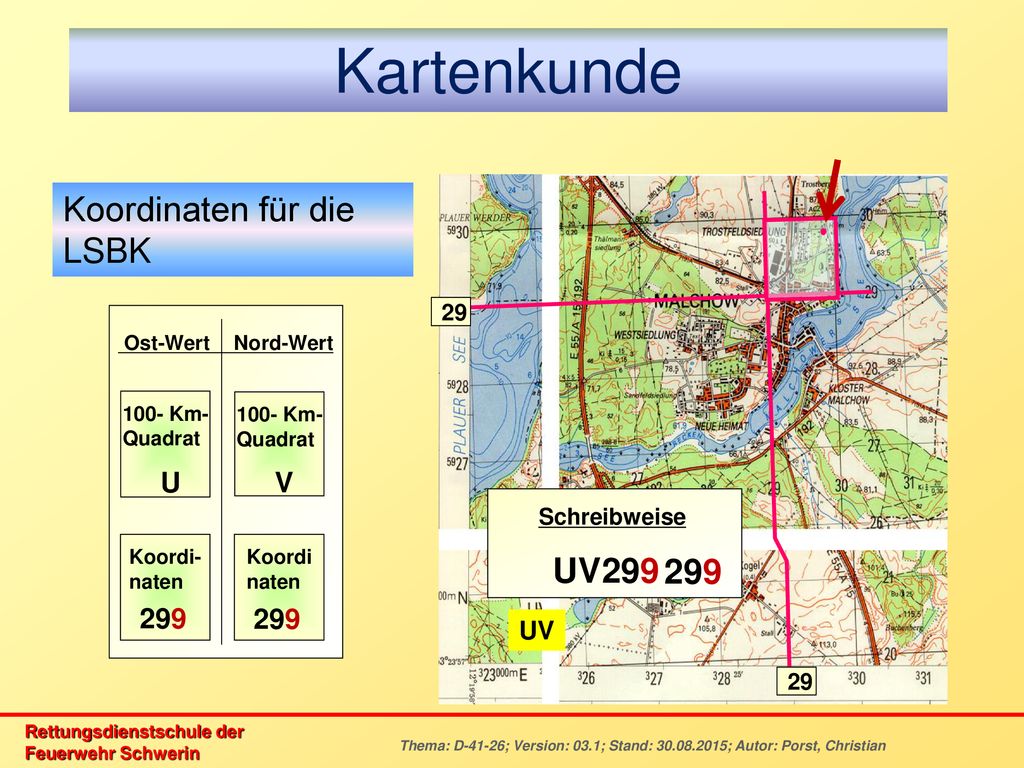

31 Kartenkunde Koordinaten für die LSBK U V 29 29 U V 29 29 UV 29
Ost-Wert Nord-Wert 100- Km- Quadrat 100- Km- Quadrat U V Schreibweise Koordi- naten Koordi naten U V 29 29 29 29 UV 29

32 Kartenkunde Koordinaten für die LSBK U V 299 299 U V 299 299 UV 29
Ost-Wert Nord-Wert 100- Km- Quadrat 100- Km- Quadrat U V Schreibweise Koordi- naten Koordi naten U V 299 299 299 299 UV 29

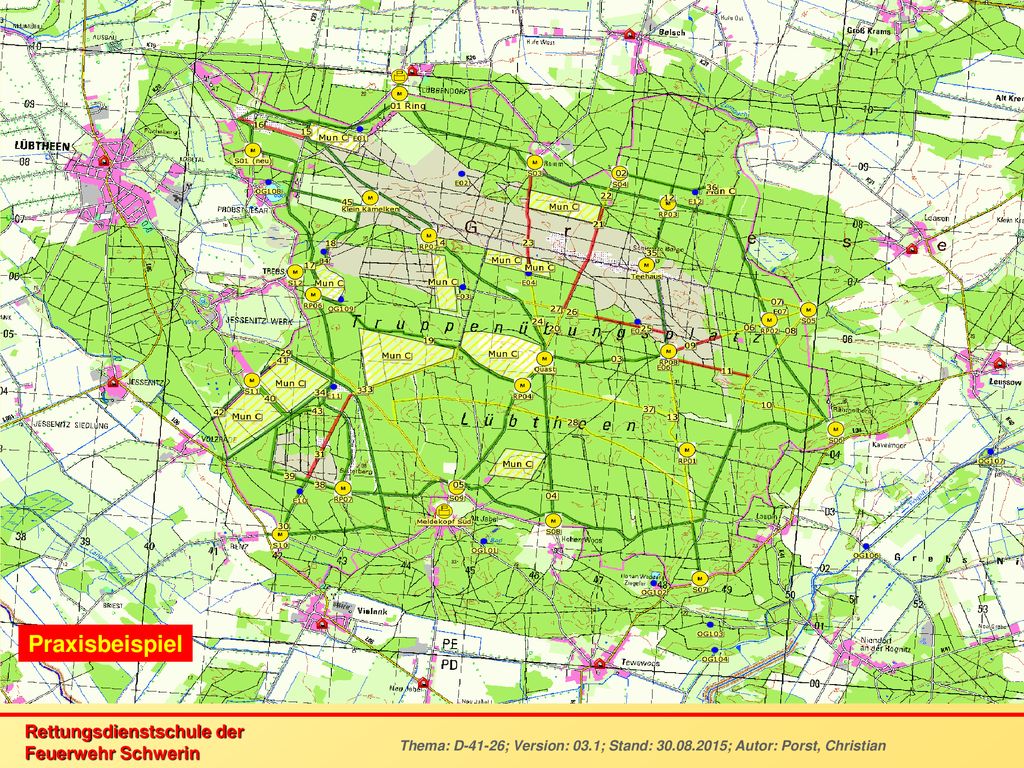

33 Praxisbeispiel

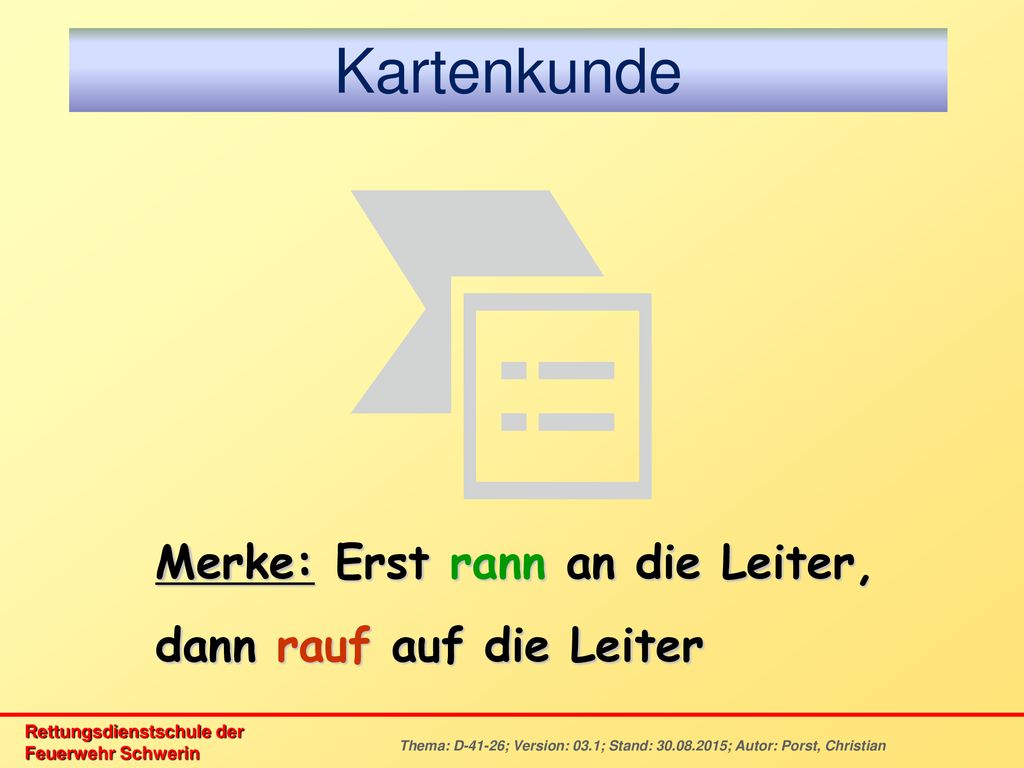

34 Kartenkunde Merke: Erst rann an die Leiter, dann rauf auf die Leiter
