IP – Netzteil 4fach für XFEL

Präsentation zum Thema: "IP – Netzteil 4fach für XFEL"—  Präsentation transkript:

1 IP – Netzteil 4fach für XFEL
Komponenten zum Aufbau und Betrieb der Vakuum-Systeme bei XFEL werden a. gekauft, b. modifiziert weiter verwendet oder c. neu-entwickelt Eines davon: Hochspannungs-Netzteil für den Betrieb von IZ-Pumpen (‚IP') Ausgangspunkt / Funktion Chancen / Umsetzung Stand heute / morgen

2 Projekt "IP-Netzteil für XFEL"
...bisheriges Hochspannungs-Netzteil für Ionenzerstäuber-Pumpe bei DESY" HV-Stecker auf der Rückseite NT-Controller bei PVAK "GP-St" (SEDAC 5HE)

3 I = f [p] - Kennlinie HV-Verbinder IZ - Pumpe Schaltung

4 Chancen / Verbesserungen bei einem Neubau für XFEL:
(nach Markt- und DESY-Umschau, Trafo-Tests, embedded Controller-Umschau..) Kabel / Bedienung / Tausch nur von vorn (XFEL-Einbau-Situation..) Gehäuse / Überrahmen neu/preiswerter durch 4fach-Nutzen (Controller, Power) HV-Kabel mit ‚Stecker-steckt’-Sicherheit ‚Zündhilfe’ durch zusätzliche Hochspannungs-Stufe am bewährten Trafo Interface SEDAC (mit Steuer-Kassette) ersetzen durch Ethernet eingebauter Controller (ARM9/Linux) übernimmt Kommunikation so ist möglich: Remote-Abgleich und -Kontrolle, keine Potis/Schalter Schwellenkanäle (potenzialfreie Kontakte) variabel Stand alone-Betrieb mit Server auf dem Laptop Programm soll dabei absichern: HW-Tests, Error-Logging, Selbsttest (durch CheckSum, Prog.-Redundanz), Fehler-Erkennung und -Vermeidung bei Power off/on oder Strahlung, Programm-Update - ..

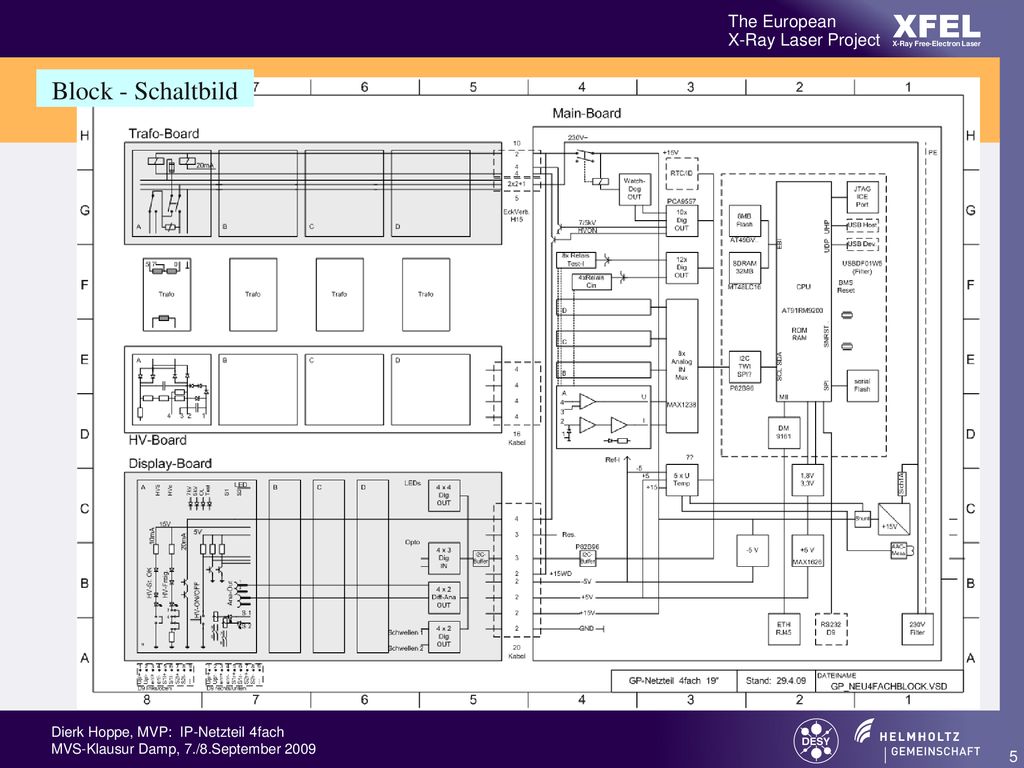

5 Block - Schaltbild

6 Gehäuse - Skizze

7 Stand/Aussicht Sept.’09:
2 Stück Main–Board sind layouted, werden z.Zt. SMD – bestückt, erste Tests daran Ende September (U-Versorgung, Analog-/Reset-Teile..) Gehäuse weitgehend festgelegt, 2.Muster bestellt HV-Verbindung in SHV mit ‚Stecker-steckt’-Sicherheit (2-Draht-Schleife) Trafo-Hersteller und -Daten festgelegt, 10 Test-Muster bei DESY, teils getestet HV-Board (Gleichrichtung, Signal-Abgriff) fertig: 2 Boards bei DESY Mitarbeit durch MCS – Kollegen bei Firmware und Hardware, evtl. Fertigung Front-Board und Frontplatte (Display, Signal-Interface) im Design Relais-Board in Planung Versuche zur Controller–Kommunikation z. Zt. per Entwicklungssystem Firmware-Struktur ist in Arbeit Fertigung-Ablauf für ca. 200Stück wird im Moment besprochen .. u.a. Stecker pumpenseitig festgelegt ‚SHV-10kV‘ plus ‚SafeConn‘ HV-Kabel RG58 mit Beidraehten als Muster-Menge bestellt für Tests

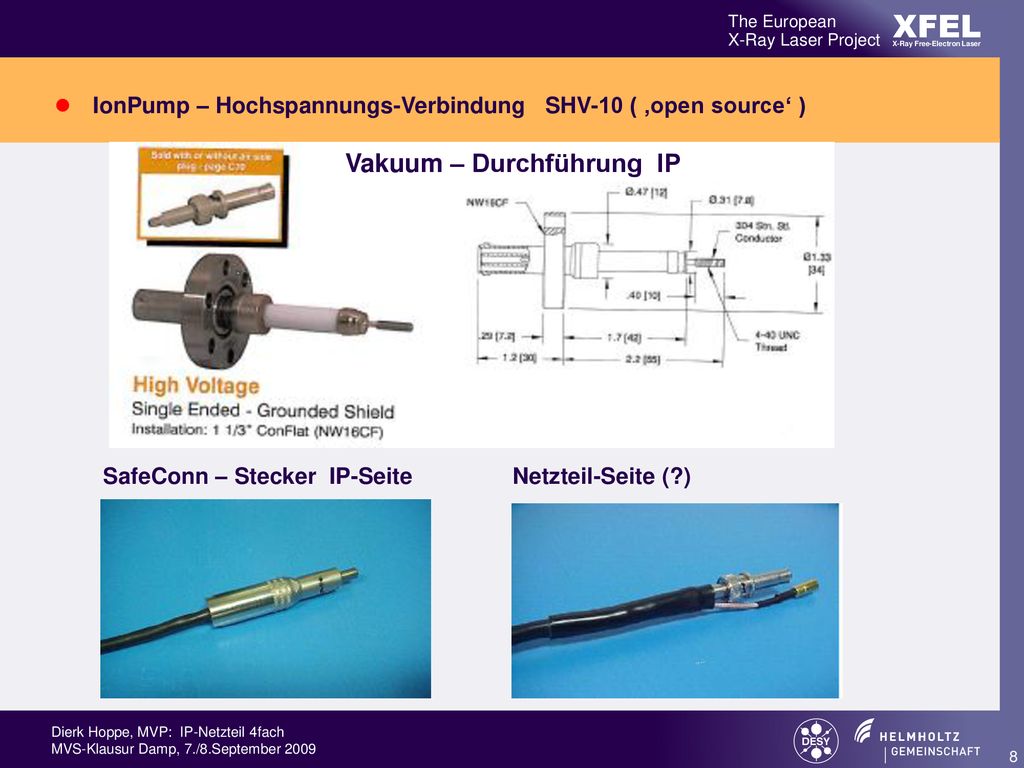

8 Vakuum – Durchführung IP
IonPump – Hochspannungs-Verbindung SHV-10 ( ‚open source‘ ) Vakuum – Durchführung IP SafeConn – Stecker IP-Seite Netzteil-Seite (?)
