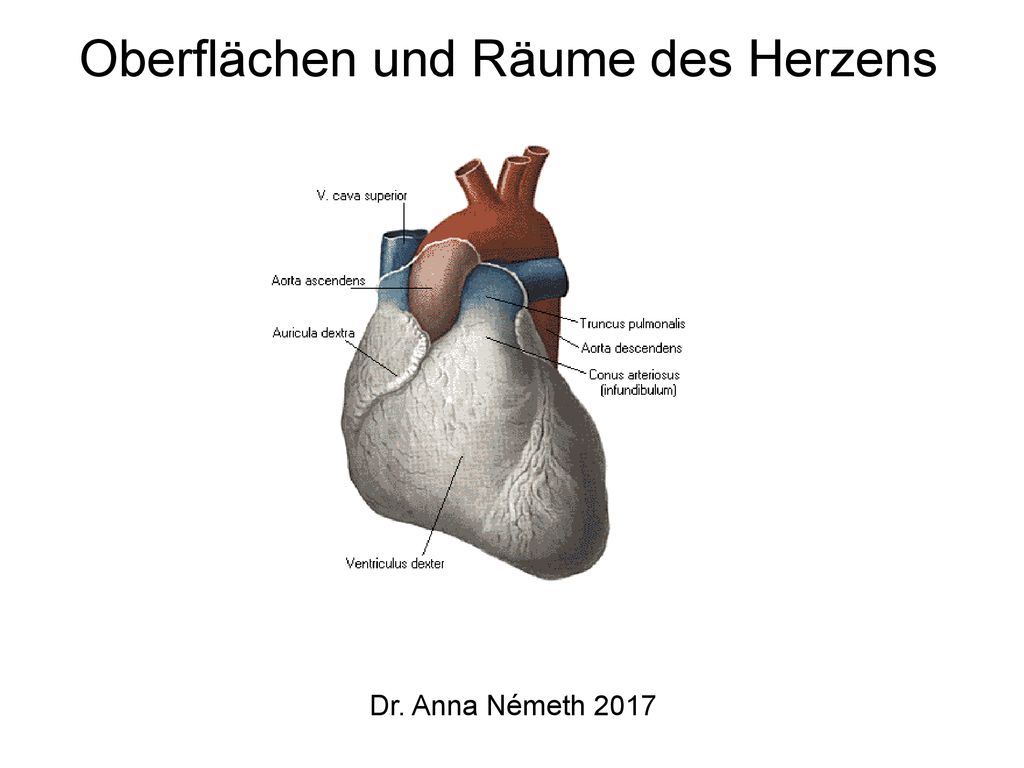

1 Oberflächen und Räume des Herzens
Dr. Anna Németh 2017

2 Lage des Herzens Das Herz ist das Zentrum des Blutkreislaufs.
Projektion des Herzens Das Herz ist das Zentrum des Blutkreislaufs. Liegt im Mediastinum cardiacum unten - Zwerchfell (centrum tendineum), lateral - Lungen oben - grosse Gefässe (mediastinum supracardiacum) hinten - mediastinum posterius (Speiseröhre, Aorta thoracica) Gewicht: g, Länge: cm Breite: cm, Tiefe: 5 -8 cm Mediastinum supracardiacum ant. post. cardiacum

3 Die Herzoberflächen Facies sternocostalis: Vorderflächen der Kammern,
Truncus pulmonalis, Sulcus interventricularis anterior, Sulcus coronarius, Auriculae der Vorhöfe Facies diaphragmaticus: Hinterflächen der Kammern, Sulcus interventricularis posterior, Sulcus coronarius Facies posterior (mediastinalis) Hinterflächen der Vorhöfe (überwiegend Atrium sinistrum), die einfliessenden Venea pulmonales

4 Gestalt des Herzens BASIS CORDIS
Die grosse Gefässe und Facies poeterior zusammen APEX CORDIS Der Treffenpunkt der Margos und die Oberflächen nach links unten SULCI: Sulcus coronarius (zw. Vorhöfe und Kammern) Sulci interventriculares ant. et post. (entsprechend des Septum interventriculare) Incisura apicis cordis (verbindet die Sulci interventriculares bei Apex cordis)

5 Herzkanten MARGOS: Margo dexter (Margo acutus) oben: rechtes Atrium,
unten: scharfe Kante zw. Facies diaphragmaticus und Facies sternocostalis Margo sinister (Margo obtusus,) (Margo pulmonalis): stumpfe Krümmung der Facies diaphragmatica und Facies sternocostalis

6 Oberflächen des Herzens
FACIES STERNOCOSTALIS: Auricula dextra Auricula sinistra Koronalarterien und Venen Truncus arteriosus Aorta (bulbus et ao. ascendens) Ventriculus dexter (Conus arteriosus) Sulcus interventricularis anterior Ventriculus sinister APEX CORDIS Incisura apicis cordis

7 Oberflächen des Herzens

8 Hinter- Unterfläche des Herzens
FACIES DIAPHRAGMATICUS, FACIES MEDIASTINALIS POSTERIOR Atrium dextrum: Vena cava sup., inf. Sulcus terminalis Atrium sinistrum: Vv. pulmonales, V. obliqua atrii snistri (Marshall-Vene) Sinus obliquus perichardii Sulcus coronarius Koronalarterien, Venen (Sinus coronarius) Ventriculus dexter Sulcus interventricularis posterior Ventriculus sinister

9 Oberfläche der rechten Hälfte des Herzens
ATRIUM SINUS VENARUM CAVARUM Vena cava superior Vena cava inferior Sulcus terminalis ATRIUM DEXTRUM AURICULA DEXTRA Sulcus coronarius Margo dexter VENTRICULUS Conus arteriosus Truncus pulmonalis Sulcus coronarius (A. coronaria dextra und ihre Aeste, V. cordis parva) Margo dexter Vv. cordis anteriores Sulcus interventricularis anterior et posterior (Aa. interventriculares ant., post. Vv. cordis magna, media)

10 Oberfläche der linken Hälfte des Herzens
ATRIUM Vv. pulmonales V. obliqua atrii sinistri (Marshall) AURICULA Sinistra VENTRICULUS Bulbus aortae Sulcus coronarius (a. circumflexa und ihre Aeste, V. cordis magna, Sinus coronarius) Margo sinister Sulcus interventricularis anterior et posterior (Aa. interventriculares ant., post. Vv. cordis magna, media)

11 Räume des Herzens TEILEN: rechter Vorhof – Atrium dextrum
linker Vorhof – Atrium sinistrum rechte Kammer – Ventriculus dexter linke Kammer – Ventriculus sinister KLEINER KREISLAUF aus Ventriculus dextrum Lunge aus Lunge Atrium sinistrum GROSSER KREISLAUF aus Ventriculus sinister Körper aus dem Körper Atrium dextrum

12 Septum interatriale Zwischen die Vorhöfen
Fossa ovalis – in Sinus venarum cavarum In Fetalzeit: Foramen ovale – verschliesst sich nach dem  Geburt Valvula foraminis ovalis

13 Rechte Fläche des Herzens von innen

14 Atrium dextrum SINUS VENARUM CAVARUM
Vena cava sup. Vena cava inf. Sinus venarum cavarum Truncus pulmonalis SINUS VENARUM CAVARUM Ostium v. cavae inferioris et v. cavae superioris Valvula venae cavae inferioris (Eustachi) Ostium sinus coronarii Valvula sinus coronarii (Thebesii) AURICULA DEXTRA (Mm. pectinati) Crista terminalis (aussen: Sulcus terminalis) Septum interatriale (Fossa ovalis, Limbus fossae ovalis) Vv. minimae cordis OSTIUM ATRIOVENTRICULARE DEXTRUM Valva atrioventricularis dextra (tricuspidalis)

15 Atrium dextrum Crista terminalis Auricula dextra Sinus venarum cavarum
Fossa ovalis Limbus fossae ovalis Valvula sinus coronarii

16 Ventriculus dexter Crista supraventricularis Cuspis anterior
Cuspis septalis

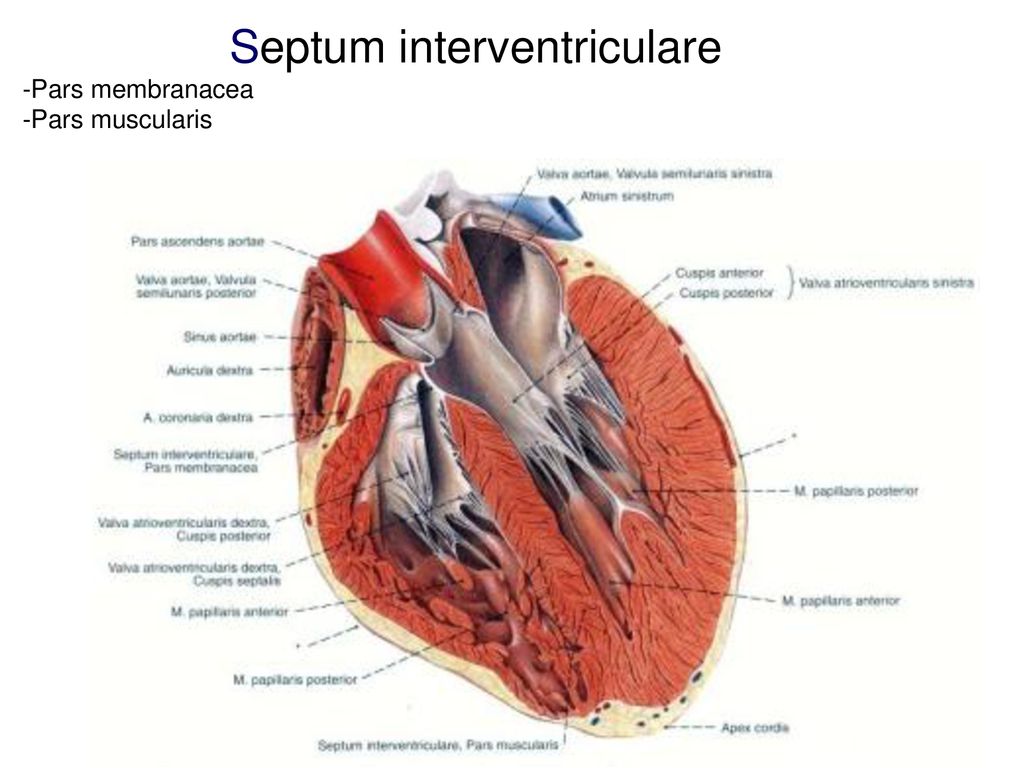

17 Septum interventriculare
-Pars membranacea -Pars muscularis

18 Ventriculus dexter VALVULA ATRIOVENTRICULARIS DEXTRA (TRICUSPIDALIS)
cuspis anterior cuspis posterior cuspis septalis (sein Ursprung halbiert die Pars membranacea septi interventricularis) Trabeculae carneae Vv. minimae cordis M. papillaris anterior (+ Chordae tendineae) (Mm. papillares) SEPTUM INTERVENTRICULARE Pars membranacea Pars muscularis) Trabecula septomarginalis (anterior Tawara-Schenkel) Crista supraventricularis (zwischen den Ein- und Ausmündung, Leitung der Blutströmung) Infundibulum (aussen Conus arteriosus) VALVULA TRUNCI PULMONALIS (Valvula semilunaris)

19 Atrium sinistrum vena pulmonalis dextra

20 Innenfläche des Atrium sinistrum
AURICULA SINISTRA (Mm. pectinati) Septum interatriale VALVULA FORAMINIS OVALIS VALVULA ATRIOVENTRICULARIS SINISTRA Ostium vv. pulmonales Vv. minimae cordis

21 Innenfläche des Ventriculus sinister
VALVULA ATRIOVENTRICULARIS SINISTRA (BICUSPIDALIS, mitralis) Cuspis anterior (bemeneti és kimeneti szájadékok között, véráram terelése) Cuspis posterior Trabeculae carneae Vv. minimae cordis M. papillaris anterior (+ Chordae tendineae) M. papillaris posterior(+ Chordae tendineae) VALVULA AORTAE (Valvula semilunaris dextra, sinistra, posterior) Septum interventriculare (Pars muscularis et Pars membranacea)

22 RTG-Bilder rtg - Herzkontur
