Maschinenpark Bereich Fräsen

Präsentation zum Thema: "Maschinenpark Bereich Fräsen"—  Präsentation transkript:

1 Maschinenpark Bereich Fräsen
1 CNC-Fräs- und Bohrcenter Soraluce TR-35 Verfahrwege: X= 3500mm Y= 1250mm Z= 1500mm Rundtisch Ø 1000mm A= 360° Automatischer Indexfräskopf 2,5x2,5° Max. Werkstückgewicht: kg 1 CNC-Fräs- und Bohrcenter Soraluce TR-35 HSC Verfahrwege: X= 3500mm Y= 1250mm Z= 1500mm Automatischer Indexfräskopf 1x1° Max Werkstückgewicht: kg

2 Bereich Fräsen 1 CNC-Fräs- und Bohrwerk Tos-Vansdorf WHN-130
Verfahrwege: X= 3500mm Y= 2500mm Z= 1200mm W= 800mm C= 360° Aufspannfläche 3000mm x 1800mm Max. Werkstückgewicht: kg 1 CNC-Fräs- und Bohrcenter Lagun Master 2000 Verfahrwege: X= 2000mm Y= 1000mm Z= 1000mm Rundtisch Ø 800mm A= 360° Max. Werkstückgewicht: 3000kg

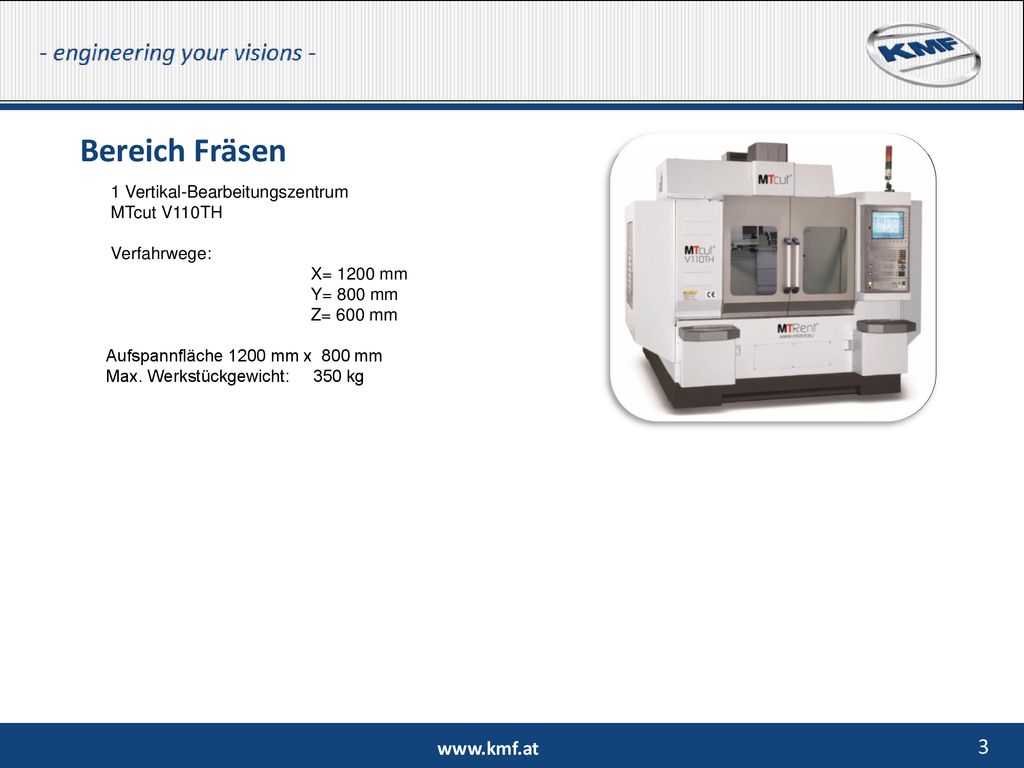

3 Bereich Fräsen 1 Vertikal-Bearbeitungszentrum MTcut V110TH
Verfahrwege: X= 1200 mm Y= 800 mm Z= 600 mm Aufspannfläche 1200 mm x 800 mm Max. Werkstückgewicht: kg

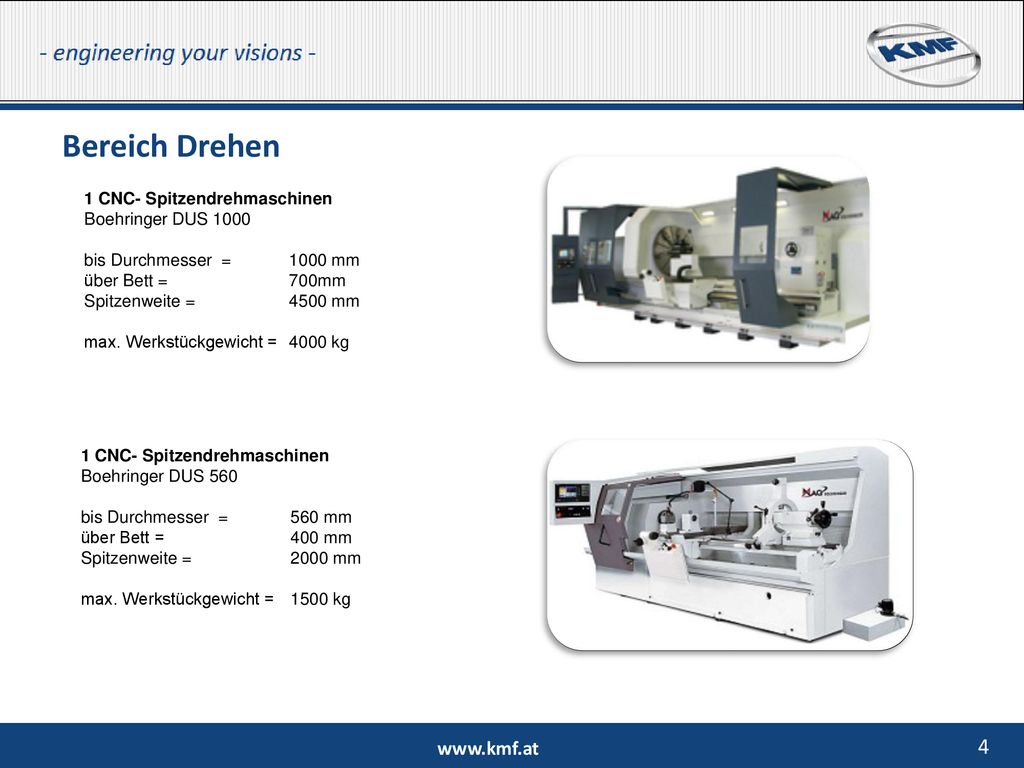

4 Bereich Drehen 1 CNC- Spitzendrehmaschinen Boehringer DUS 1000
bis Durchmesser  = mm über Bett = 700mm Spitzenweite = mm max. Werkstückgewicht = kg 1 CNC- Spitzendrehmaschinen Boehringer DUS 560 bis Durchmesser  = mm über Bett = mm Spitzenweite = mm max. Werkstückgewicht = kg

5 Sonstige Bearbeitungen
Bohrmaschinen: Radialbohrmaschine bis Bohrdurchmesser 80mm Ausladung bis 2000mm 1 Ständerbohrmaschine Bohrdurchmesser 40mm Drehen Konventionell: 1 Drehmaschine TRENS SN 500x1500 bis Durchmesser  = 600 mm über Bett = 505 mm Spitzenweite = 1500mm Zuschnitt von Form u. Wellen- Materialen: 1 Kreissäge Rund bis Ø 120mm Profile bis 150mm 1 Kreissäge Rund bis Ø 500mm Profile bis 700mm

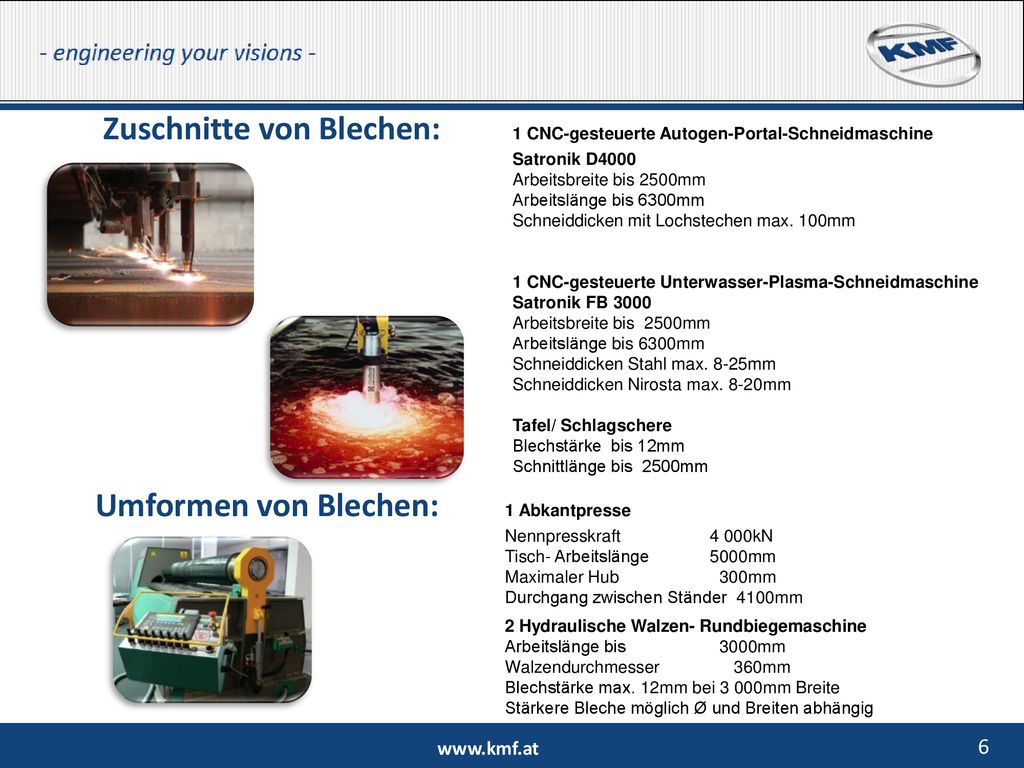

6 Zuschnitte von Blechen:
Zuschnitte von Blechen: 1 CNC-gesteuerte Autogen-Portal-Schneidmaschine Satronik D Arbeitsbreite bis 2500mm Arbeitslänge bis 6300mm Schneiddicken mit Lochstechen max. 100mm 1 CNC-gesteuerte Unterwasser-Plasma-Schneidmaschine Satronik FB Arbeitsbreite bis 2500mm Arbeitslänge bis 6300mm Schneiddicken Stahl max. 8-25mm Schneiddicken Nirosta max. 8-20mm Tafel/ Schlagschere Blechstärke bis 12mm Schnittlänge bis 2500mm Umformen von Blechen: 1 Abkantpresse Nennpresskraft kN Tisch- Arbeitslänge mm Maximaler Hub mm Durchgang zwischen Ständer 4100mm 2 Hydraulische Walzen- Rundbiegemaschine Arbeitslänge bis mm Walzendurchmesser mm Blechstärke max. 12mm bei 3 000mm Breite Stärkere Bleche möglich Ø und Breiten abhängig

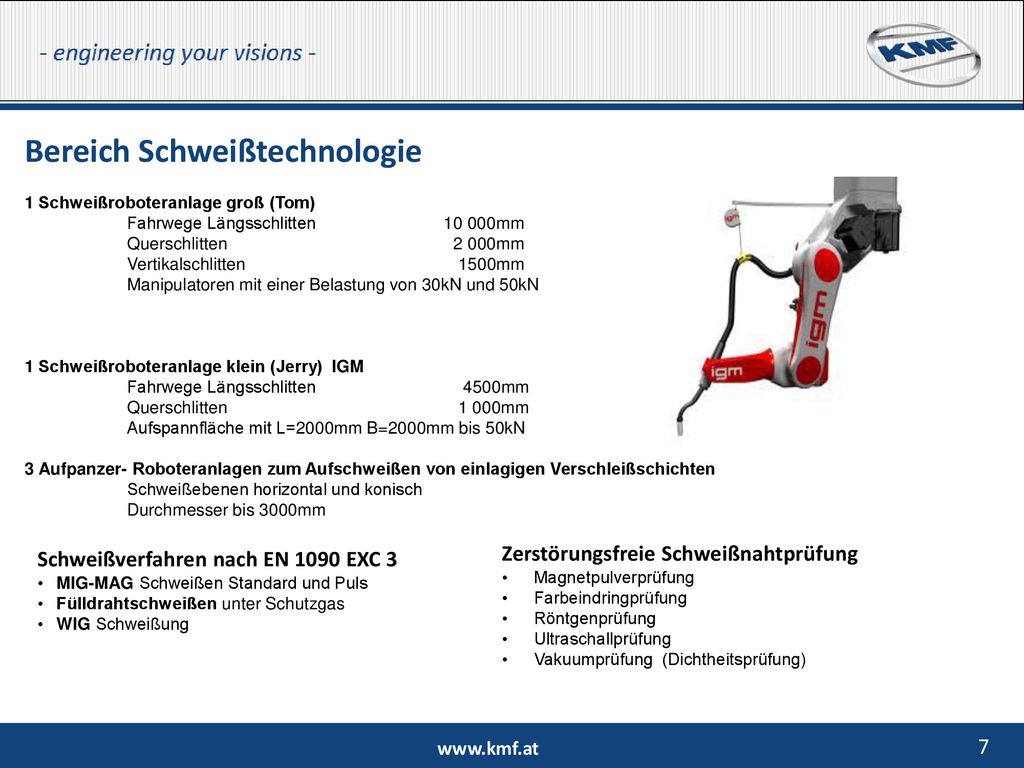

7 Bereich Schweißtechnologie
1 Schweißroboteranlage groß (Tom) IGM Fahrwege Längsschlitten mm Querschlitten mm Vertikalschlitten mm Manipulatoren mit einer Belastung von 30kN und 50kN Schweißroboteranlage klein (Jerry) IGM Fahrwege Längsschlitten mm Querschlitten mm Aufspannfläche mit L=2000mm B=2000mm bis 50kN 3 Aufpanzer- Roboteranlagen zum Aufschweißen von einlagigen Verschleißschichten Schweißebenen horizontal und konisch Durchmesser bis 3000mm Schweißverfahren nach EN 1090 EXC 3 MIG-MAG Schweißen Standard und Puls Fülldrahtschweißen unter Schutzgas WIG Schweißung Zerstörungsfreie Schweißnahtprüfung Magnetpulverprüfung Farbeindringprüfung Röntgenprüfung Ultraschallprüfung Vakuumprüfung (Dichtheitsprüfung)

8 Bereich Sandstrahlen, Lackieren und Trocknen
Sandstrahlen von Baustählen Und Glasperlen von Edelstählen Grundieren und Decklackieren mit wasser- und lösemittelhaltigen Farben Standardlackierung mit Kristall- lacken bzw. auf Kundenwunsch Werkseigene Sandstrahlkabine (16mx6mx6m) Werkseigene Lackierstrasse inkl. Trocknung (16mx5mx5m)

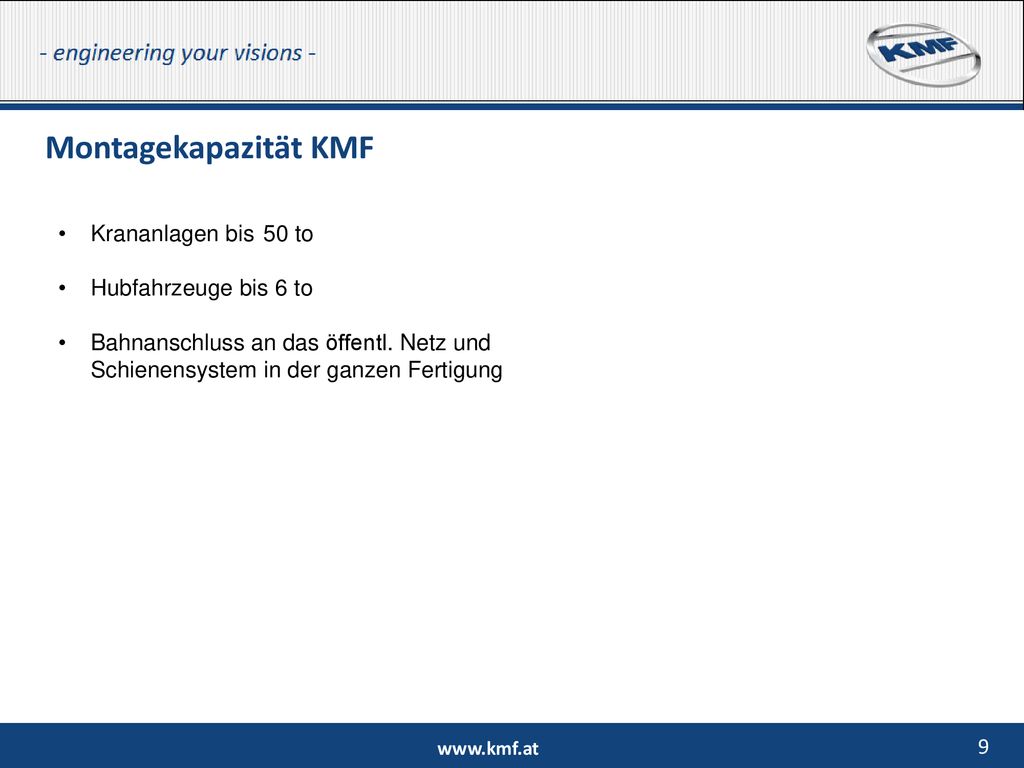

9 Montagekapazität KMF Krananlagen bis 50 to Hubfahrzeuge bis 6 to
Bahnanschluss an das öffentl. Netz und Schienensystem in der ganzen Fertigung
