NKE Wälzlager für Fahrmotore und Getriebe in Schienenfahrzeugen

Präsentation zum Thema: "NKE Wälzlager für Fahrmotore und Getriebe in Schienenfahrzeugen"—  Präsentation transkript:

1 NKE Wälzlager für Fahrmotore und Getriebe in Schienenfahrzeugen
Version NKE Wälzlager für Fahrmotore und Getriebe in Schienenfahrzeugen > Immer auf dem richtigen Gleis

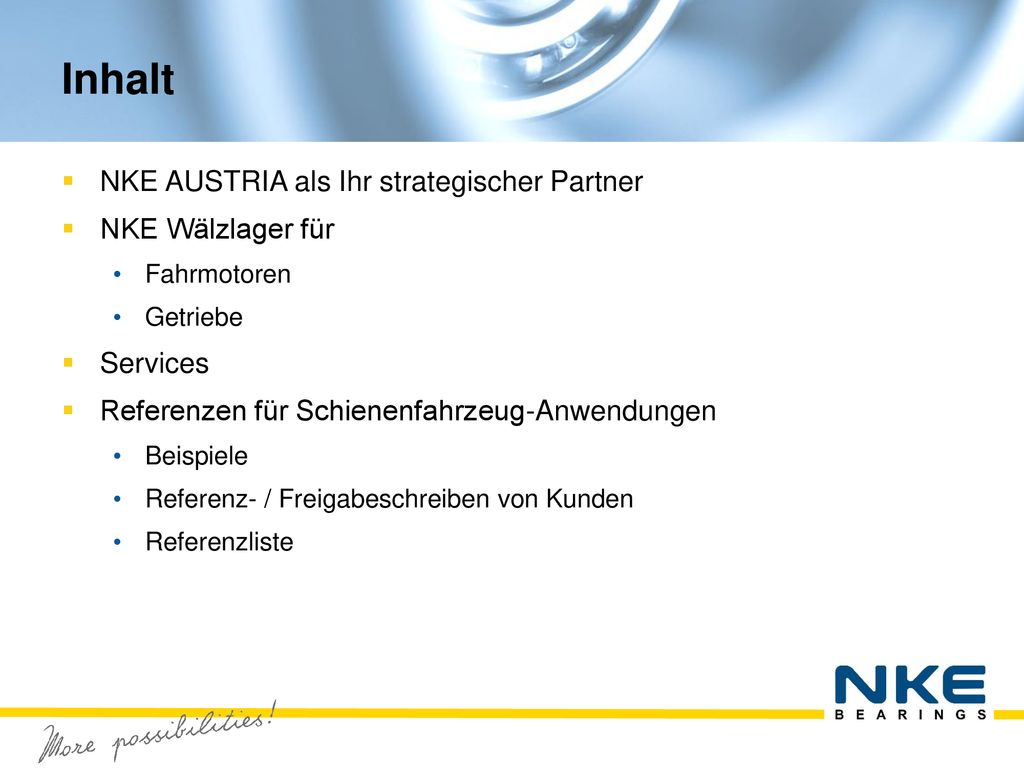

2 Inhalt NKE AUSTRIA als Ihr strategischer Partner NKE Wälzlager für
Fahrmotoren Getriebe Services Referenzen für Schienenfahrzeug-Anwendungen Beispiele Referenz- / Freigabeschreiben von Kunden Referenzliste

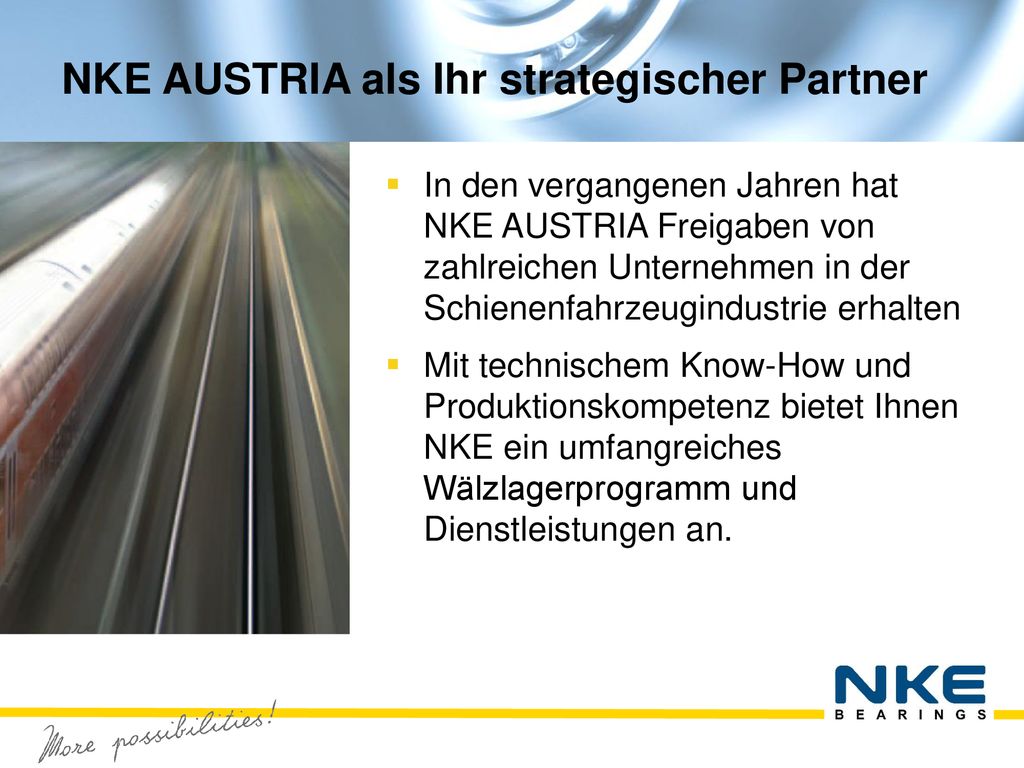

3 NKE AUSTRIA als Ihr strategischer Partner
In den vergangenen Jahren hat NKE AUSTRIA Freigaben von zahlreichen Unternehmen in der Schienenfahrzeugindustrie erhalten Mit technischem Know-How und Produktionskompetenz bietet Ihnen NKE ein umfangreiches Wälzlagerprogramm und Dienstleistungen an.

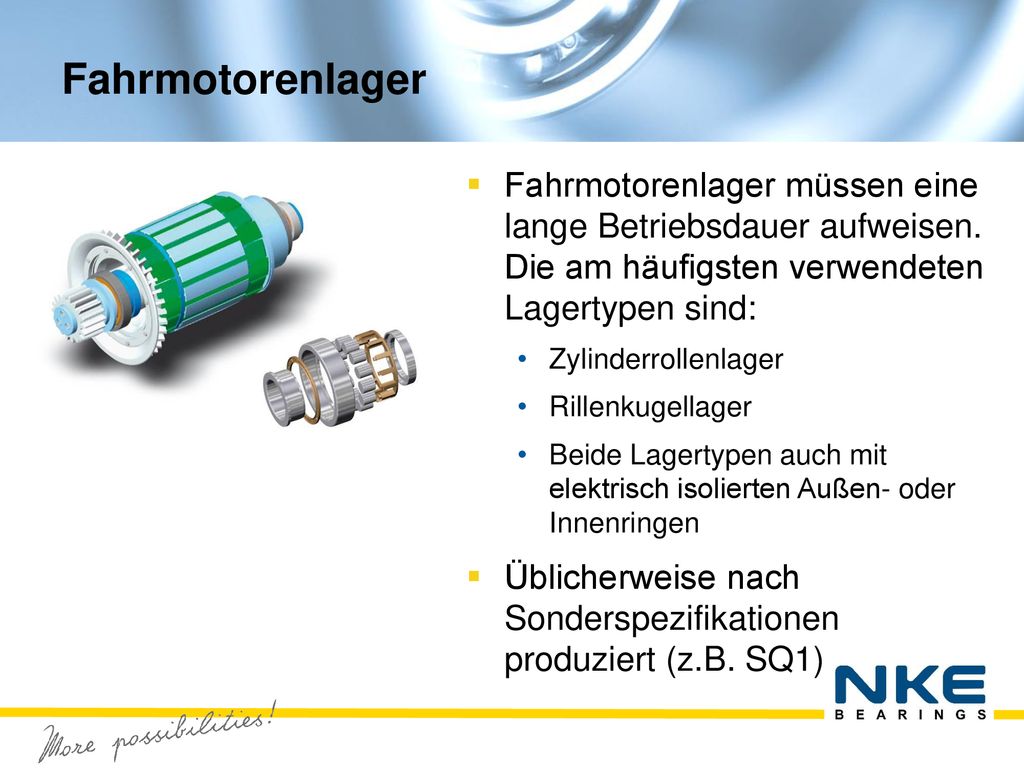

4 Fahrmotorenlager Fahrmotorenlager müssen eine lange Betriebsdauer aufweisen. Die am häufigsten verwendeten Lagertypen sind: Zylinderrollenlager Rillenkugellager Beide Lagertypen auch mit elektrisch isolierten Außen- oder Innenringen Üblicherweise nach Sonderspezifikationen produziert (z.B. SQ1)

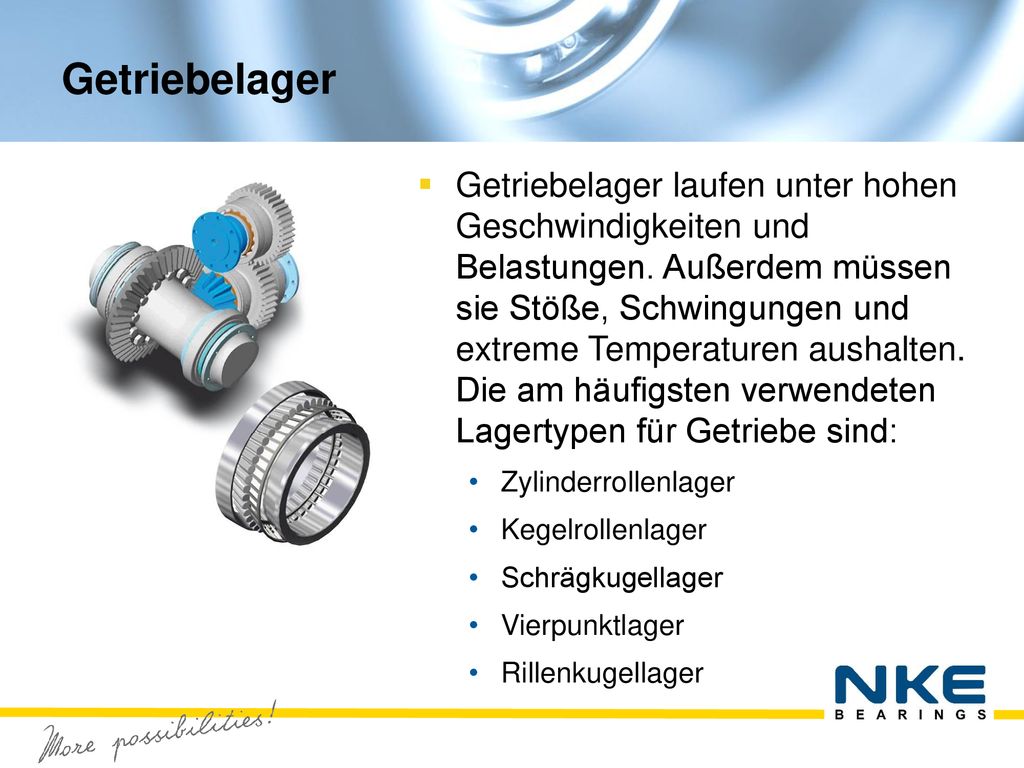

5 Getriebelager Getriebelager laufen unter hohen Geschwindigkeiten und Belastungen. Außerdem müssen sie Stöße, Schwingungen und extreme Temperaturen aushalten. Die am häufigsten verwendeten Lagertypen für Getriebe sind: Zylinderrollenlager Kegelrollenlager Schrägkugellager Vierpunktlager Rillenkugellager

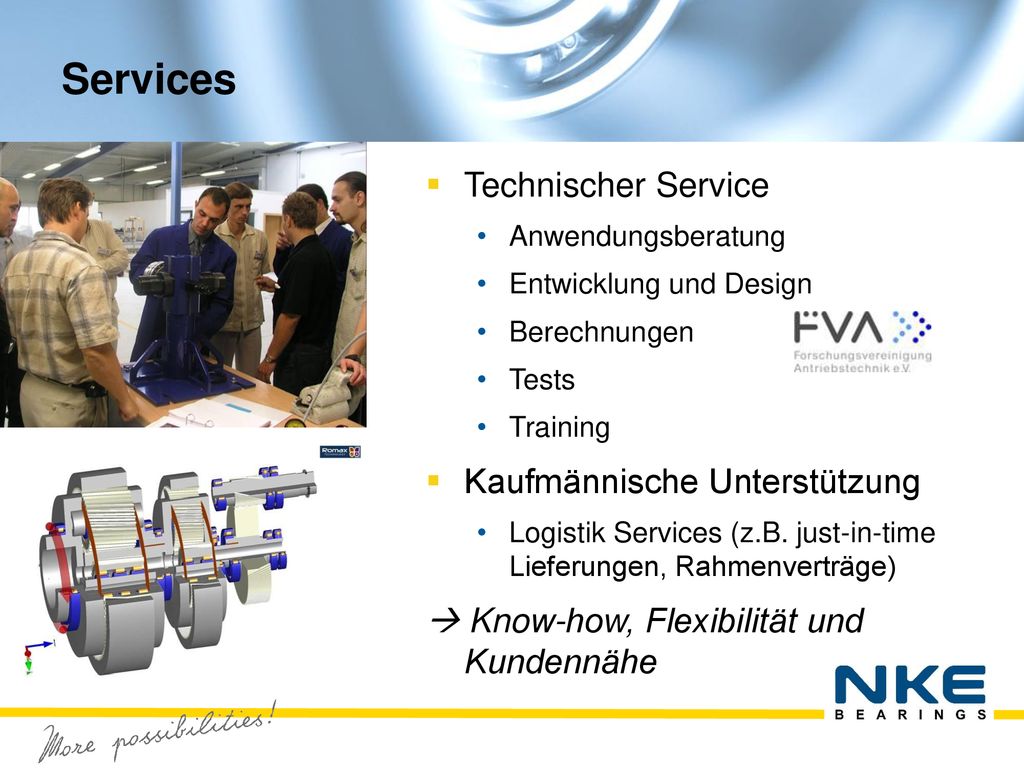

6 Services Technischer Service Kaufmännische Unterstützung
Anwendungsberatung Entwicklung und Design Berechnungen Tests Training Kaufmännische Unterstützung Logistik Services (z.B. just-in-time Lieferungen, Rahmenverträge)  Know-how, Flexibilität und Kundennähe

7 Referenzen

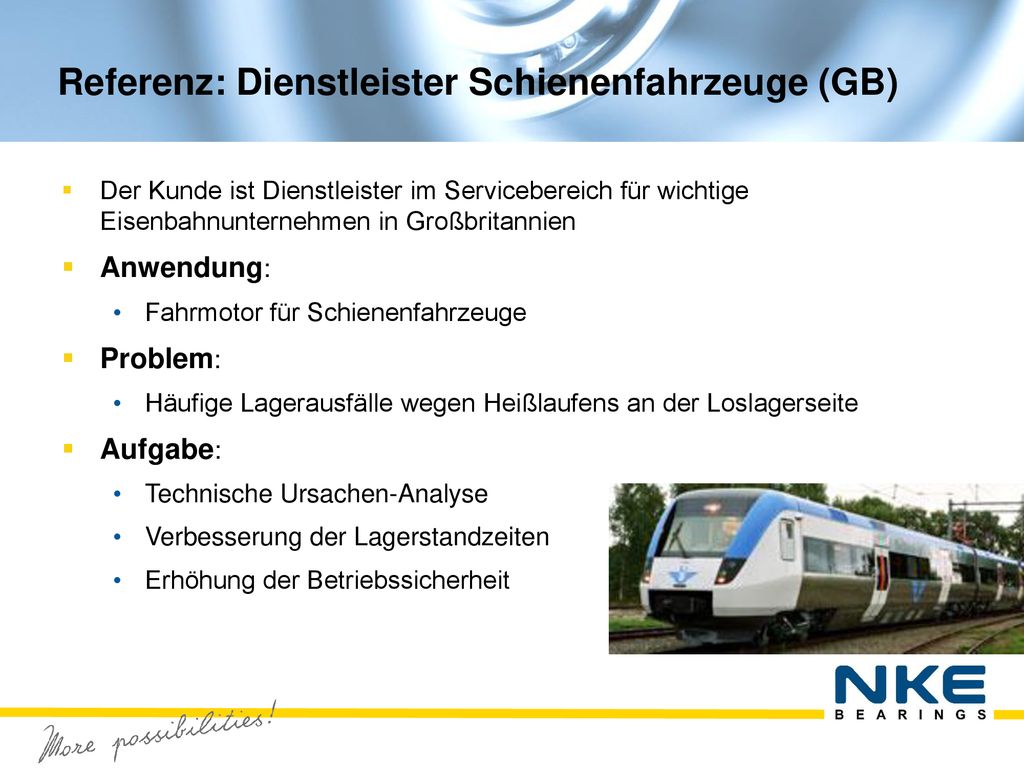

8 Referenz: Dienstleister Schienenfahrzeuge (GB)
Der Kunde ist Dienstleister im Servicebereich für wichtige Eisenbahnunternehmen in Großbritannien Anwendung: Fahrmotor für Schienenfahrzeuge Problem: Häufige Lagerausfälle wegen Heißlaufens an der Loslagerseite Aufgabe: Technische Ursachen-Analyse Verbesserung der Lagerstandzeiten Erhöhung der Betriebssicherheit

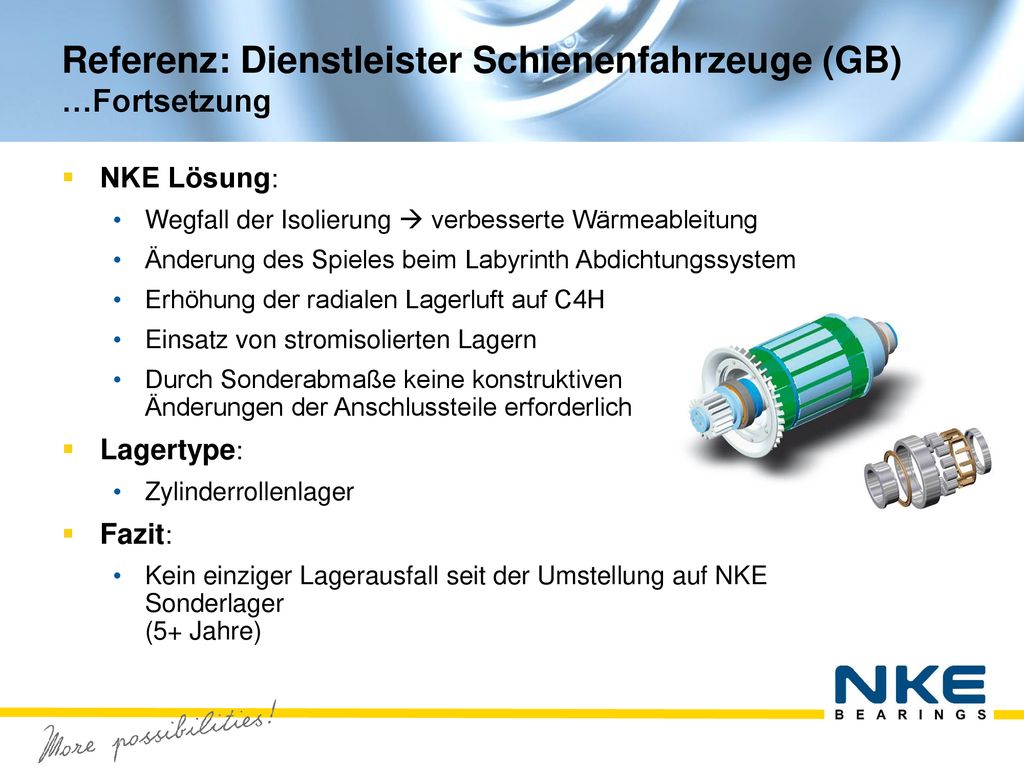

9 Referenz: Dienstleister Schienenfahrzeuge (GB) …Fortsetzung
NKE Lösung: Wegfall der Isolierung  verbesserte Wärmeableitung Änderung des Spieles beim Labyrinth Abdichtungssystem Erhöhung der radialen Lagerluft auf C4H Einsatz von stromisolierten Lagern Durch Sonderabmaße keine konstruktiven Änderungen der Anschlussteile erforderlich Lagertype: Zylinderrollenlager Fazit: Kein einziger Lagerausfall seit der Umstellung auf NKE Sonderlager (5+ Jahre)

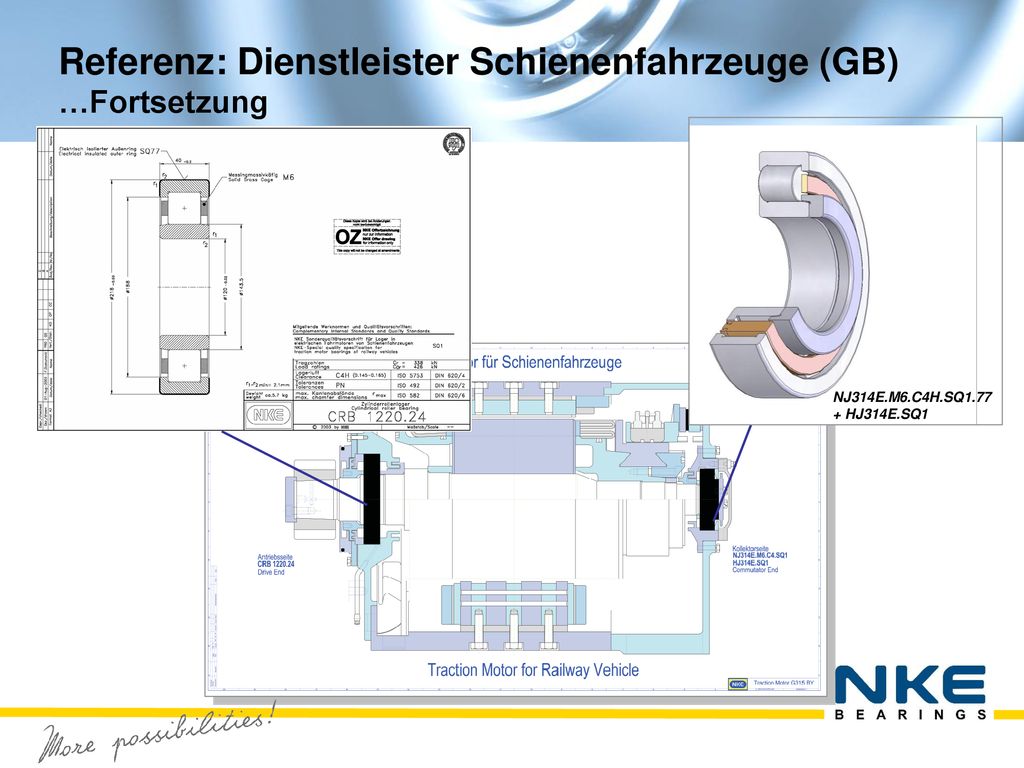

10 Referenz: Dienstleister Schienenfahrzeuge (GB) …Fortsetzung
NJ314E.M6.C4H.SQ HJ314E.SQ1

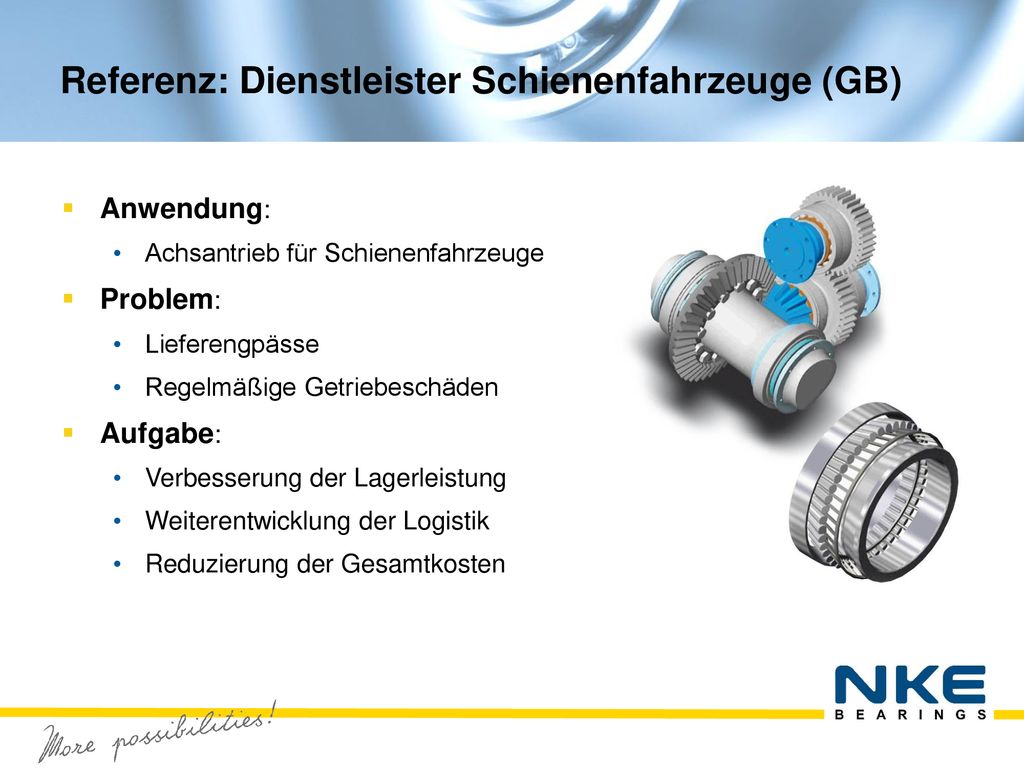

11 Referenz: Dienstleister Schienenfahrzeuge (GB)
Anwendung: Achsantrieb für Schienenfahrzeuge Problem: Lieferengpässe Regelmäßige Getriebeschäden Aufgabe: Verbesserung der Lagerleistung Weiterentwicklung der Logistik Reduzierung der Gesamtkosten

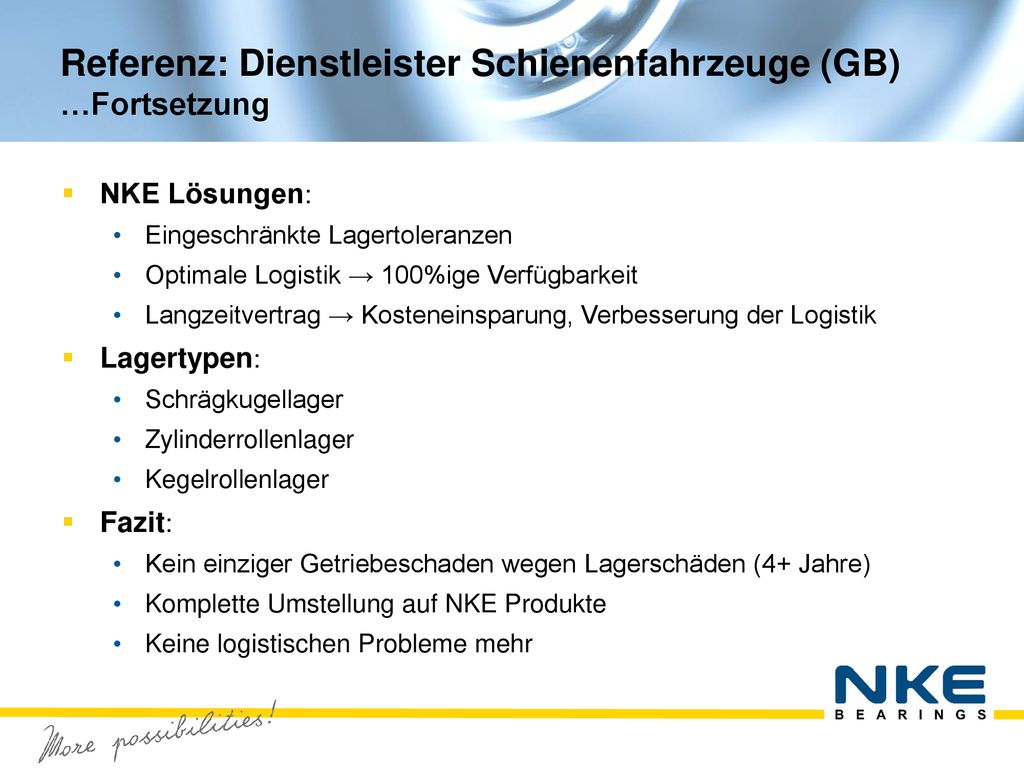

12 Referenz: Dienstleister Schienenfahrzeuge (GB) …Fortsetzung
NKE Lösungen: Eingeschränkte Lagertoleranzen Optimale Logistik → 100%ige Verfügbarkeit Langzeitvertrag → Kosteneinsparung, Verbesserung der Logistik Lagertypen: Schrägkugellager Zylinderrollenlager Kegelrollenlager Fazit: Kein einziger Getriebeschaden wegen Lagerschäden (4+ Jahre) Komplette Umstellung auf NKE Produkte Keine logistischen Probleme mehr

13 Referenz: Dienstleister Schienenfahrzeuge (GB) …Fortsetzung

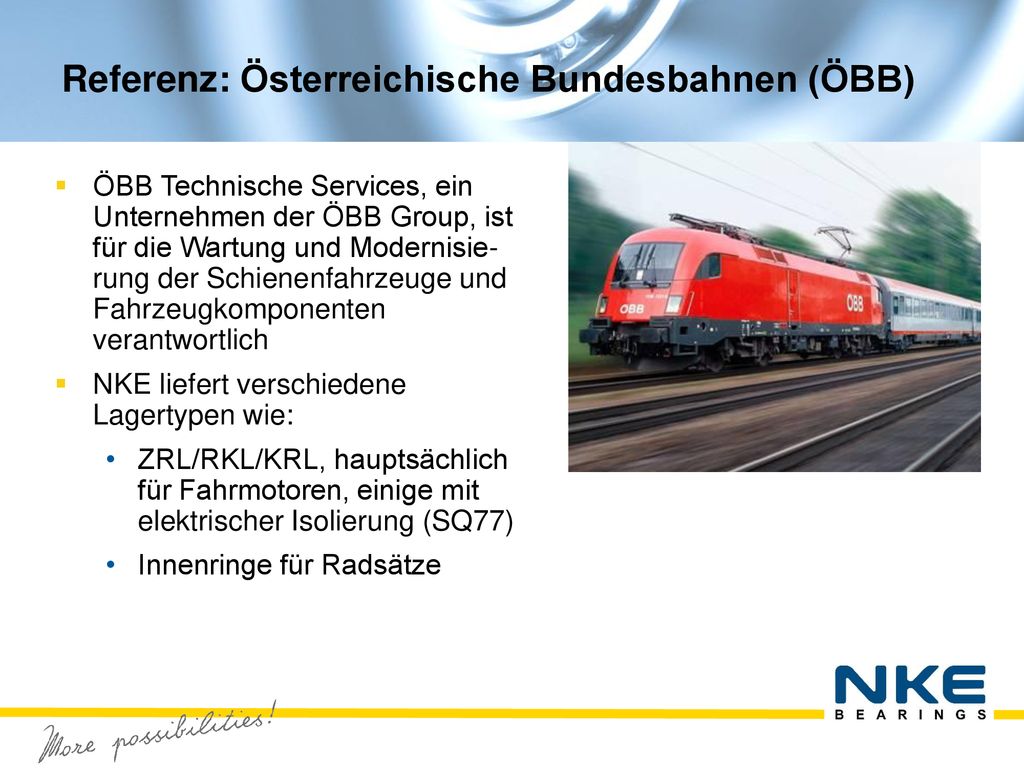

14 Referenz: Österreichische Bundesbahnen (ÖBB)
ÖBB Technische Services, ein Unternehmen der ÖBB Group, ist für die Wartung und Modernisie-rung der Schienenfahrzeuge und Fahrzeugkomponenten verantwortlich NKE liefert verschiedene Lagertypen wie: ZRL/RKL/KRL, hauptsächlich für Fahrmotoren, einige mit elektrischer Isolierung (SQ77) Innenringe für Radsätze

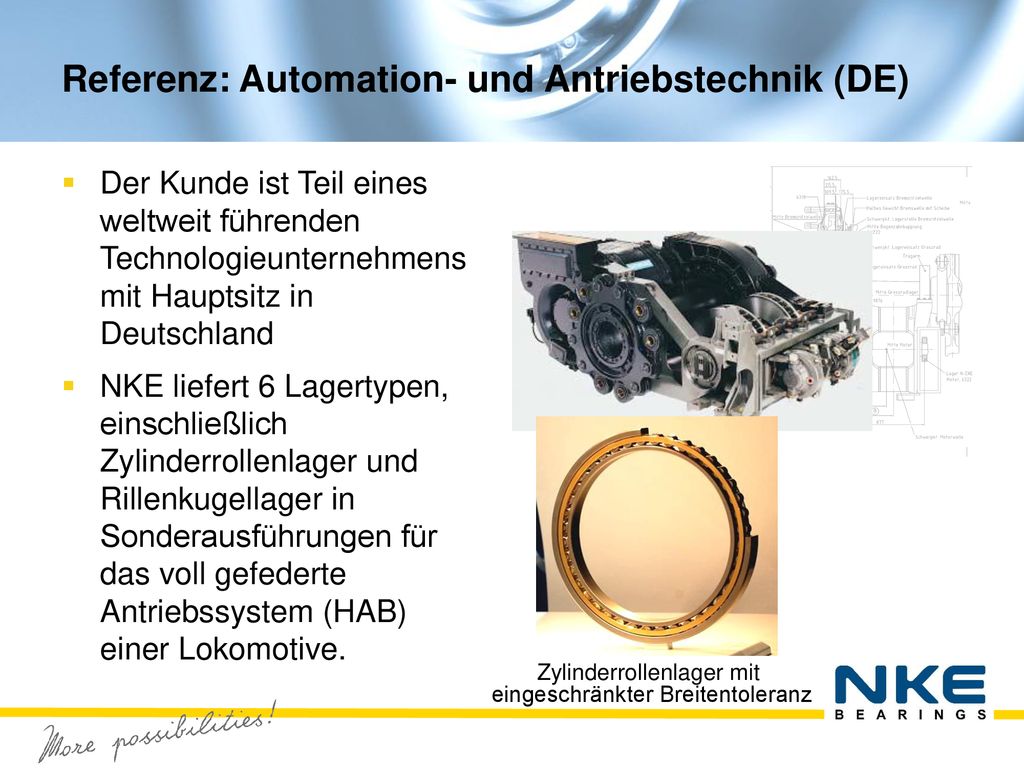

15 Referenz: Automation- und Antriebstechnik (DE)
Der Kunde ist Teil eines weltweit führenden Technologieunternehmens mit Hauptsitz in Deutschland NKE liefert 6 Lagertypen, einschließlich Zylinderrollenlager und Rillenkugellager in Sonderausführungen für das voll gefederte Antriebssystem (HAB) einer Lokomotive. Zylinderrollenlager mit eingeschränkter Breitentoleranz

16 Referenz: Elektroantrieb/Metro (RU)
Der Kunde ist der russische Marktführer in der Elektrotechnik. NKE liefert elektrisch isolierte Wälzlager 6313-M-C3-SQ77 und NU313-E-M6-C3-SQ77 für elektrische Fahrmotore Endkunde: Metro (U-Bahn) einer russischen Großstadt

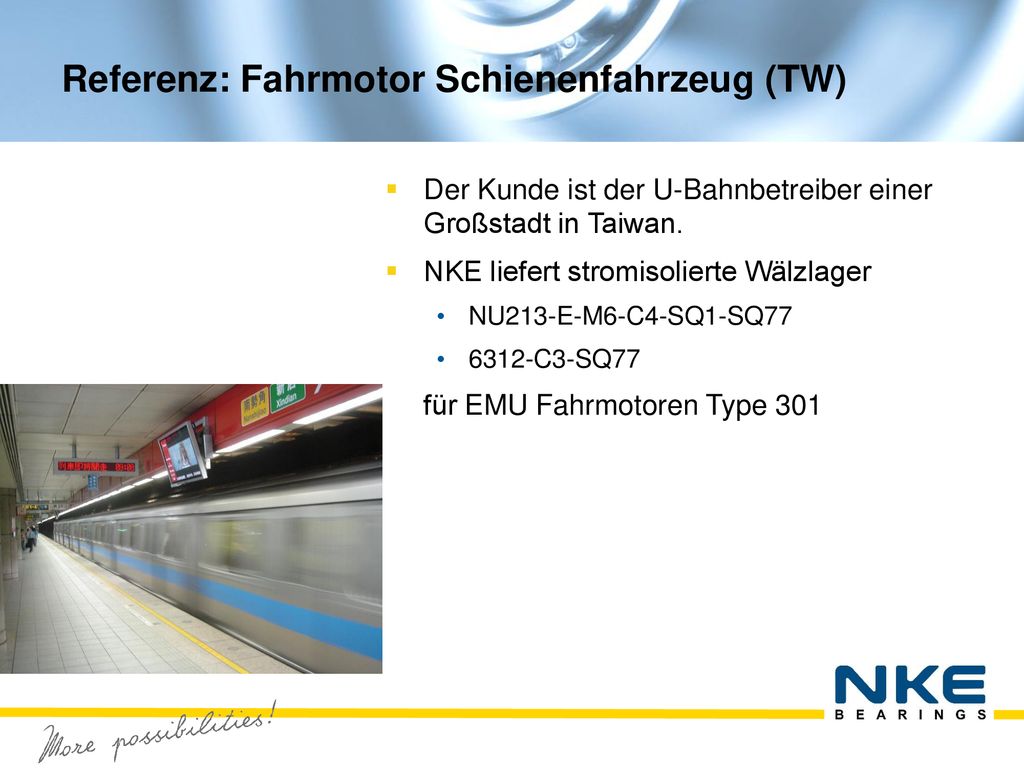

17 Referenz: Fahrmotor Schienenfahrzeug (TW)
Der Kunde ist der U-Bahnbetreiber einer Großstadt in Taiwan. NKE liefert stromisolierte Wälzlager NU213-E-M6-C4-SQ1-SQ77   6312-C3-SQ77 für EMU Fahrmotoren Type 301

18 Referenz- / Freigabeschreiben

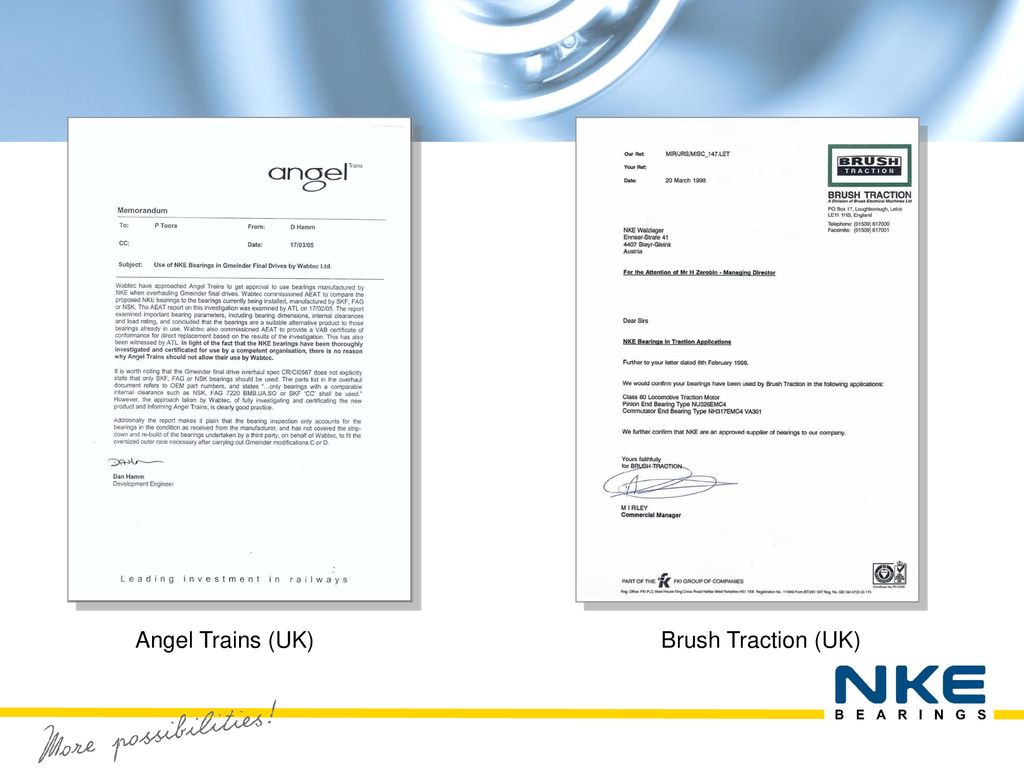

19 Angel Trains (UK) Brush Traction (UK)

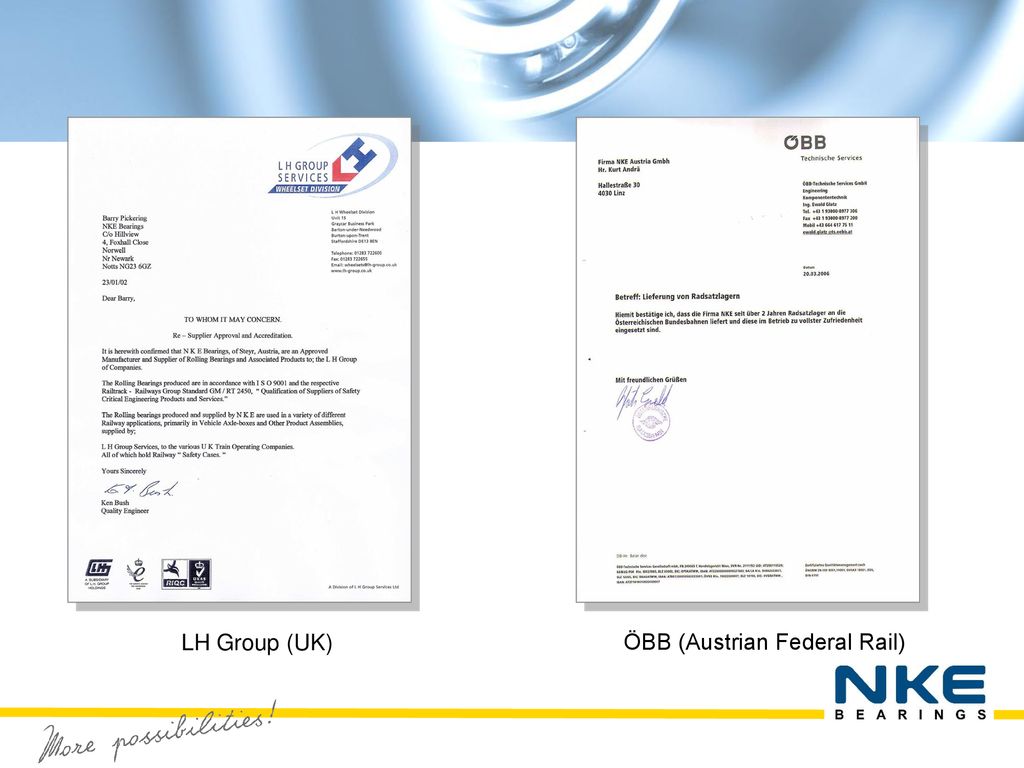

20 LH Group (UK) ÖBB (Austrian Federal Rail)

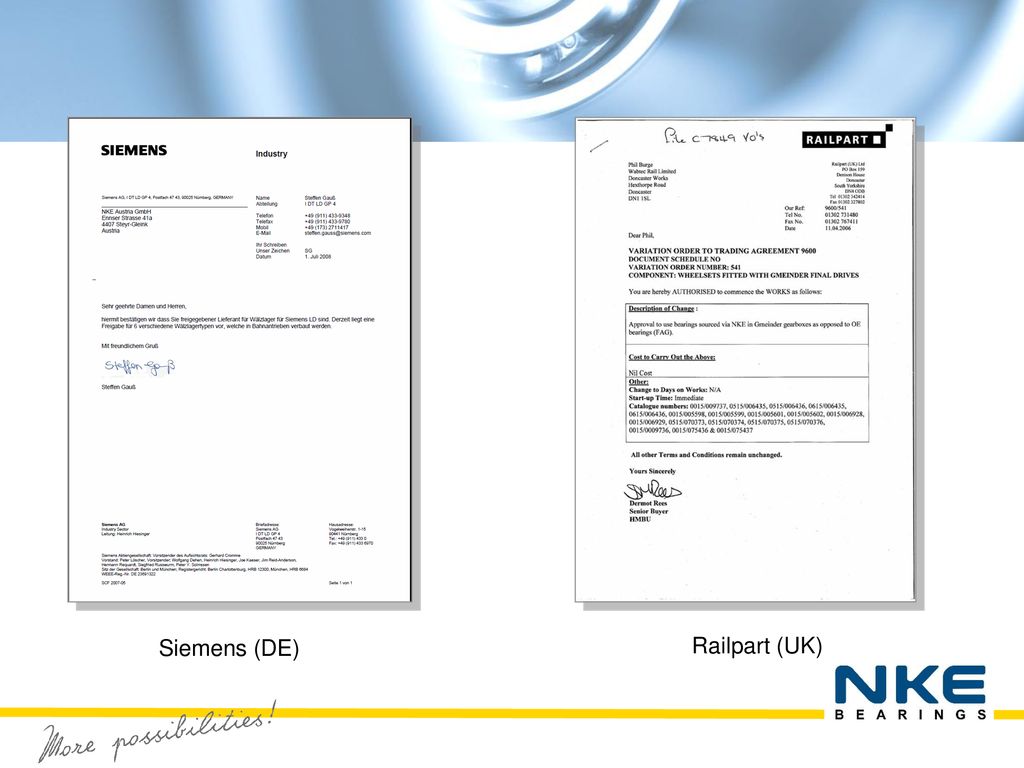

21 Siemens (DE) Railpart (UK)

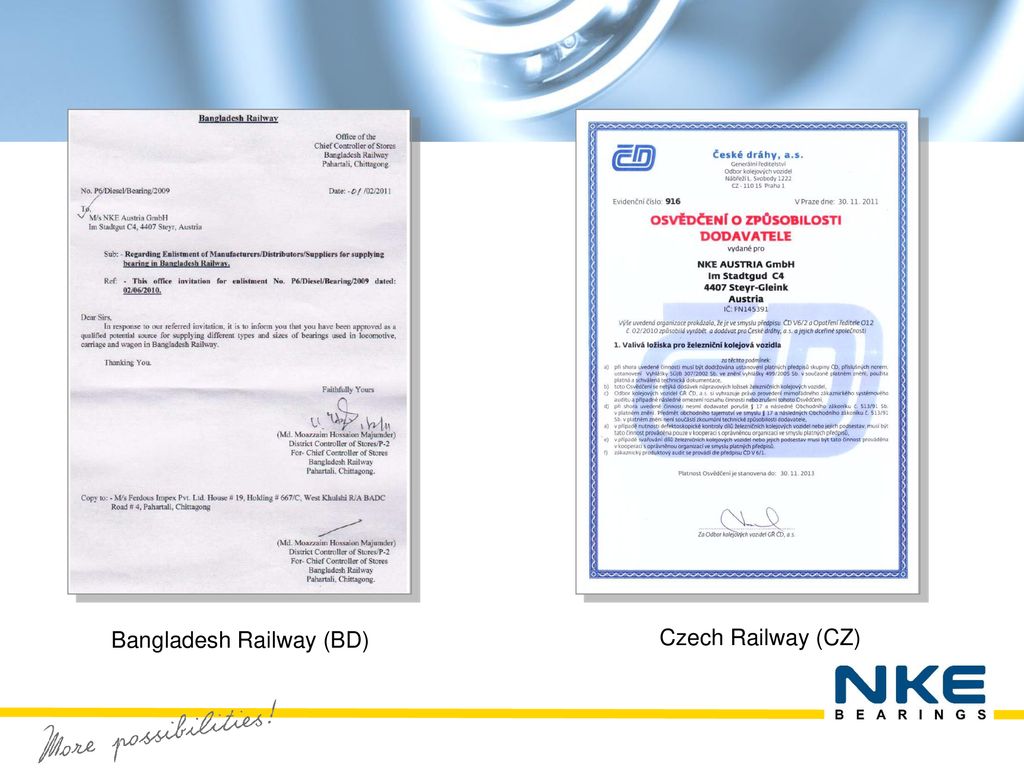

22 Bangladesh Railway (BD)
Czech Railway (CZ)

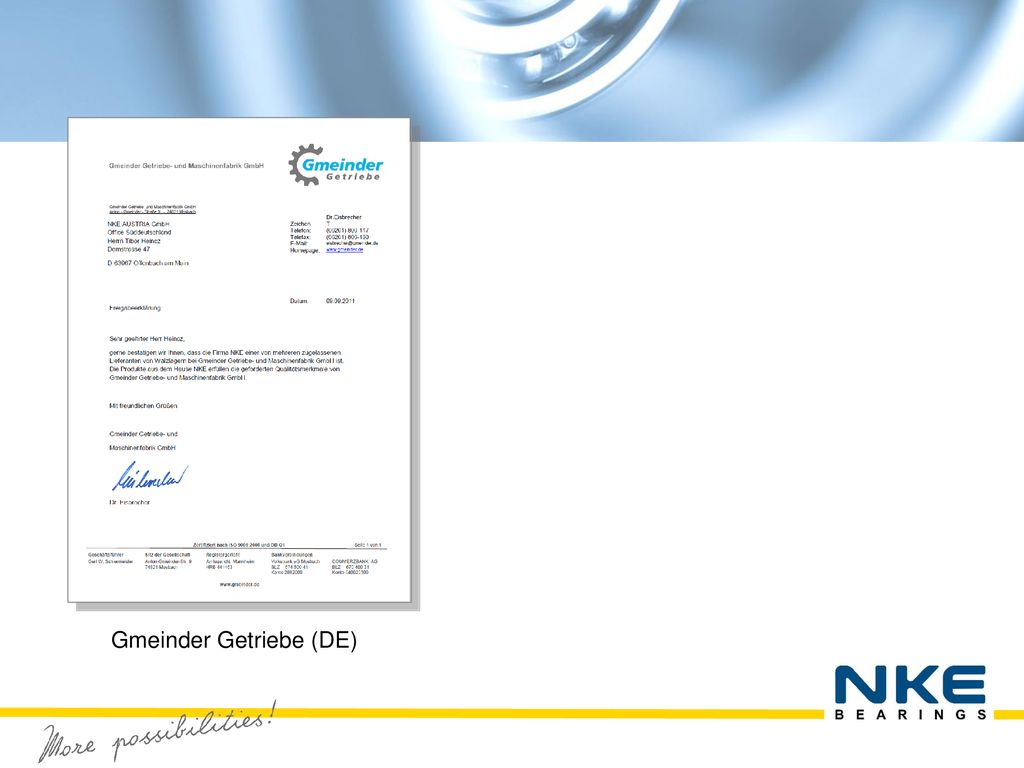

23 Gmeinder Getriebe (DE)

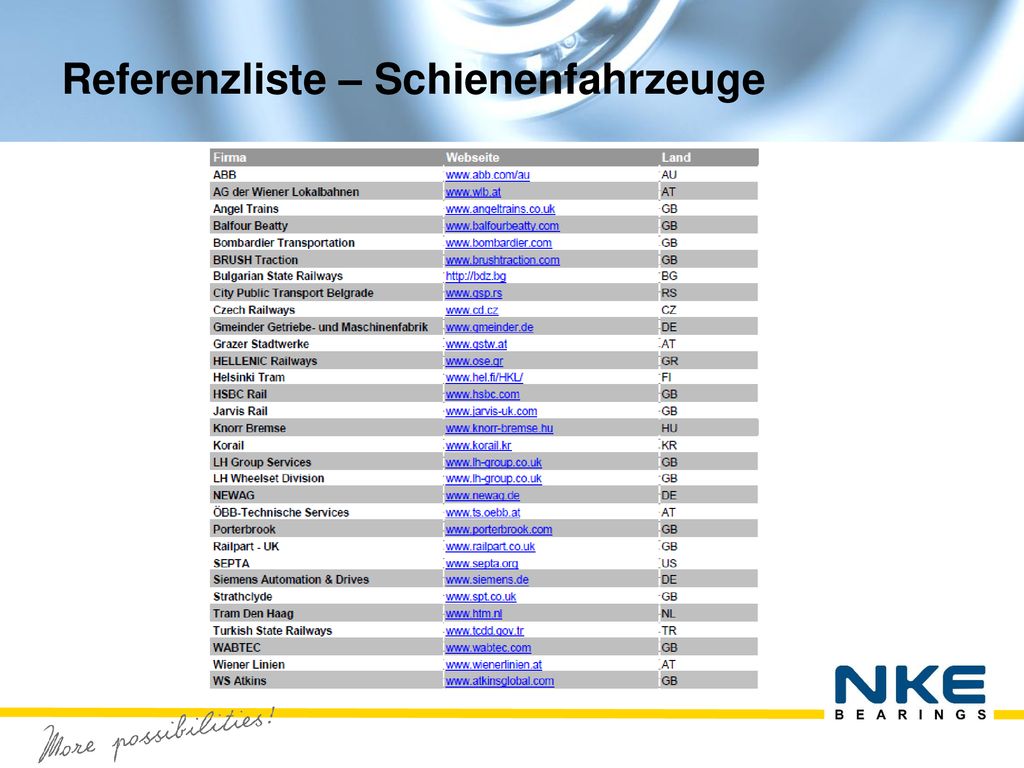

24 Referenzliste – Schienenfahrzeuge
