Prozeduren NEG-Pumpen bei PETRA III

Präsentation zum Thema: "Prozeduren NEG-Pumpen bei PETRA III"—  Präsentation transkript:

1 Prozeduren NEG-Pumpen bei PETRA III
MVS-Klausur in Damp Sommer MVS

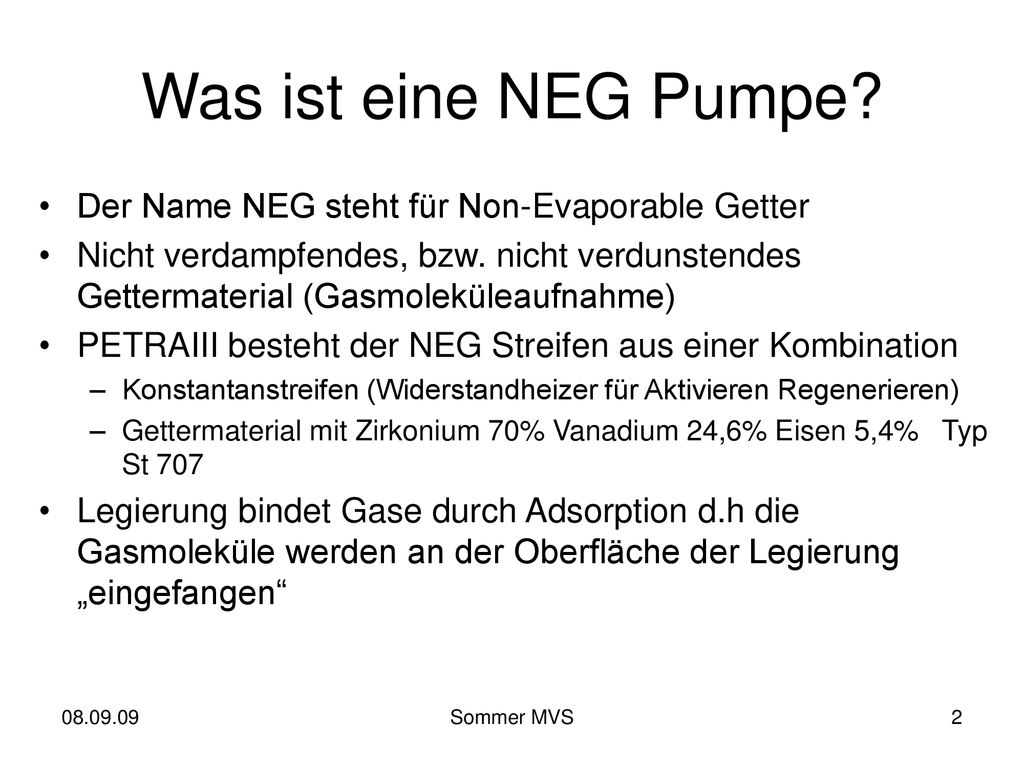

2 Was ist eine NEG Pumpe? Der Name NEG steht für Non-Evaporable Getter
Nicht verdampfendes, bzw. nicht verdunstendes Gettermaterial (Gasmoleküleaufnahme) PETRAIII besteht der NEG Streifen aus einer Kombination Konstantanstreifen (Widerstandheizer für Aktivieren Regenerieren) Gettermaterial mit Zirkonium 70% Vanadium 24,6% Eisen 5,4% Typ St 707 Legierung bindet Gase durch Adsorption d.h die Gasmoleküle werden an der Oberfläche der Legierung „eingefangen“ Sommer MVS

3 NEG Streifen alte 7/8 PETRAIII
Sommer MVS

4 Aktivierung/Regenerierung NEG
Aktivierung nach Belüftung des Vakuumsystem bei hoher Temperatur 450°C erst jetzt ist die Pumpwirkung aktiv Nach Aufnahme einer bestimmten Menge von Gasmolekülen an der Oberfläche tritt eine Sättigung ein Pumpwirkung lässt nach Regenerierung bei niedriger Temperatur 280°C, die Gasmoleküle wandern von der Oberfläche ins Innere der Legierung, und die Oberfläche wird wieder metallisch und kann erneut Gase binden, Pumpwirkung wieder aktiv Sommer MVS

5 NEG - Konditionierung PETRAIII
Aktivierung Alte 7/8 30min 30A Neues 1/8 3 Zyklen 30A/10min dazwischen jeweils 10min Abkühlpause (Gesamtdauer 50 min) NEG Streifen Temperatur 450° C Regenerierung 10min 18A NEG Streifen Temperatur 280° C Sommer MVS

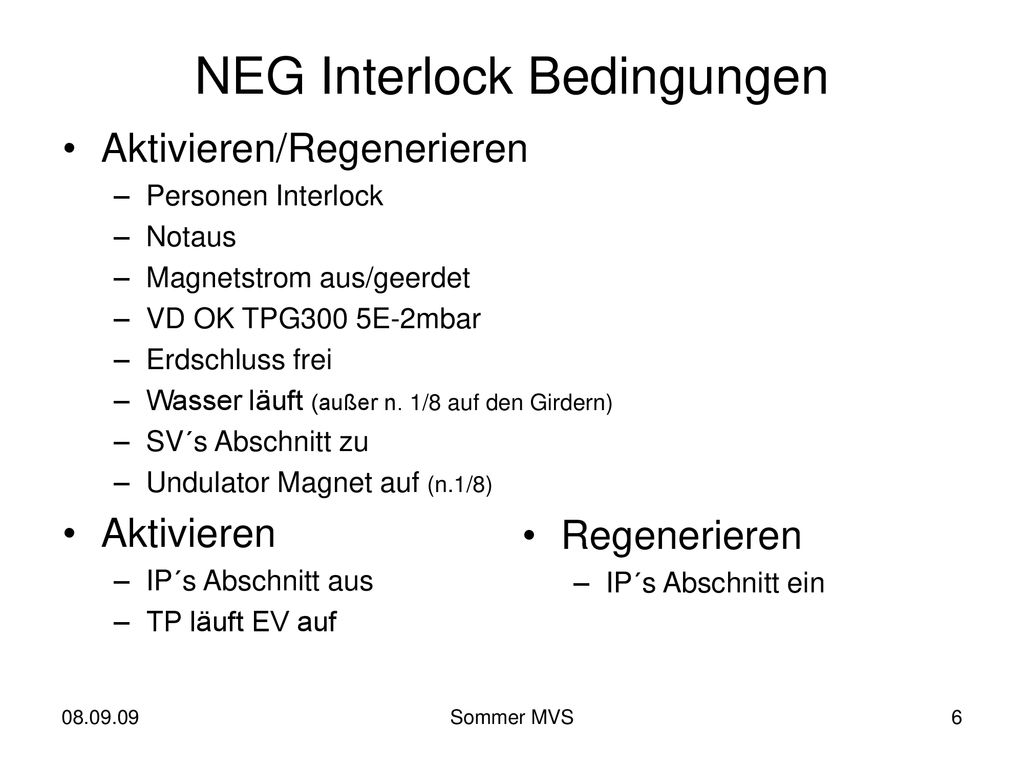

6 NEG Interlock Bedingungen
Aktivieren/Regenerieren Personen Interlock Notaus Magnetstrom aus/geerdet VD OK TPG300 5E-2mbar Erdschluss frei Wasser läuft (außer n. 1/8 auf den Girdern) SV´s Abschnitt zu Undulator Magnet auf (n.1/8) Aktivieren IP´s Abschnitt aus TP läuft EV auf Regenerieren IP´s Abschnitt ein Sommer MVS

7 NEG Interlock Bedingungen
für Aktivieren/Regenerieren Erdschluss frei Sommer MVS

8 NEG Stromkreise Insgesamt 127 Stromkreise Insgesamt 127 Stromkreise
alte 7/8 Petra pro Abschnitt (Bögen) jeweils 8 Stromkreise Pro Stromkreis 4 Vakuumkammern Streifen 1m~0,18 Ohm DK~5,4m QK~0,4m Stromkreis~2Ohm Insgesamt 127 Stromkreise neues 1/8 Petra NOR/OL pro Abschnitt jeweils 2 Stromkreise 1.Stromkreis alle Kammern auf den Girdern 2.Stromkreis Undularkammer Sommer MVS

9 NEG Netzgeräte In jeder der 8 Versorgungshallen
Jeweils 16 NEG Netzgeräte verteilt auf zwei 19“ Schaltschränke Netzgerät Kniel Energy 3000 Ausgangsspannung max. 90V DC Ausgangsstrom max. 42A DC ( Stromlimit 30A DC) Kommunikation über CANopen Schnittstelle und RS232 Ein NEG Interlock Einschub für das Aktivieren und Regenerieren der NEG Pumpen Sommer MVS

10 Anbindung an das Vakuum-Kontrollsystem
In jeder der 8 Versorgungshallen In jeder der Hallen gibt es einen PC104 „Server“, der die Kommunikation mit den Netzgeräten übernimmt Der PC104 „Server“ setzt das Ehernet Protokoll mit Hilfe eines integrierten Controllers ins CAN-Protokoll um Über das Ethernet sind die 8 Versorgungshallen an einen zentralen NEG Server verbunden Der NEG Server stellt die Daten für die JDDD-Bedienoberflächen bereit Sommer MVS

11 Anbindung an das Vakuum-Kontrollsystem
Sommer MVS
