Der Kolbendruck
2
Der Kolbendruck
3
Der Kolbendruck Druck in Flüssigkeiten:
Flüssigkeiten lassen sich durch mechanische Belastung (fast) nicht zusammenpressen („komprimieren“). Dies gilt sowohl für von außen wirkende Kräfte wie auch für den sogenannten „Schweredruck“, der sich aus dem Eigengewicht der Flüssigkeit ergibt.
4
Der Kolbendruck Der Kolbendruck:
Übt man mit einem Kolben eine Kraft auf eine Flüssigkeit aus, die sich in einem geschlossenen Behälter befindet, So bleibt das Volumen der Flüssigkeit unverändert. Allerdings baut sich im Inneren der Flüssigkeit ein „Gegendruck“ auf, der die von außen einwirkende Kraft ausgleicht. Bild oben: Druck in Flüssigkeiten am Beispiel des Kolbendrucks in einer Spritze.
5
Der Kolbendruck
6

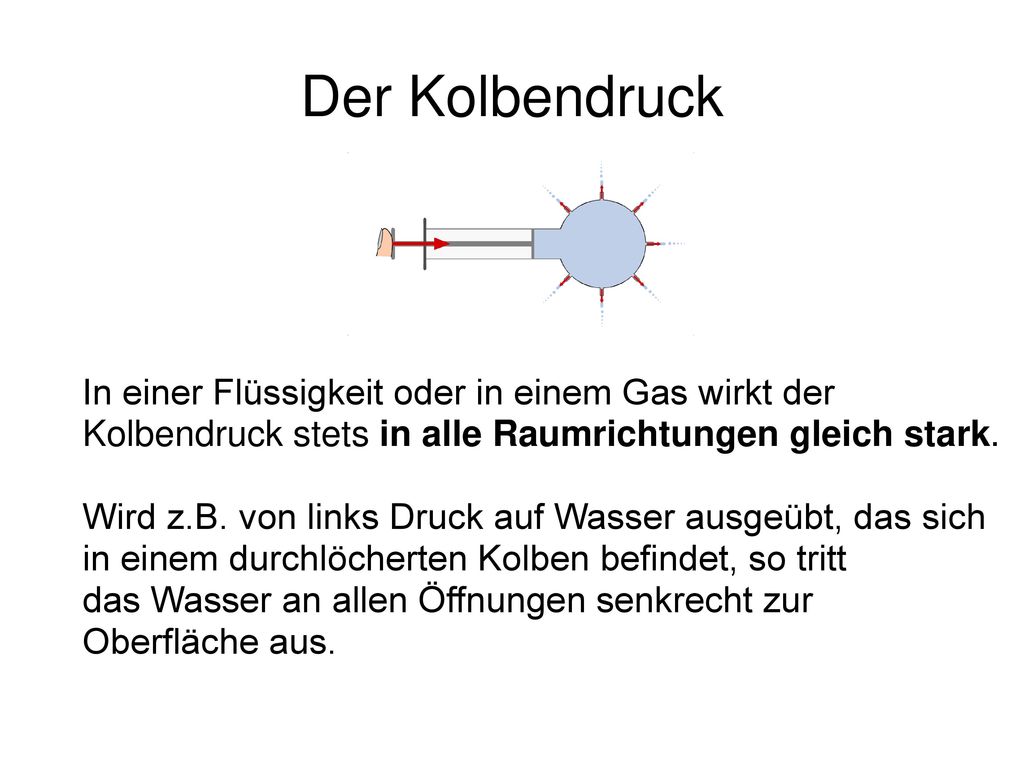

Der Kolbendruck In einer Flüssigkeit oder in einem Gas wirkt der
Kolbendruck stets in alle Raumrichtungen gleich stark. Wird z.B. von links Druck auf Wasser ausgeübt, das sich in einem durchlöcherten Kolben befindet, so tritt das Wasser an allen Öffnungen senkrecht zur Oberfläche aus.
7

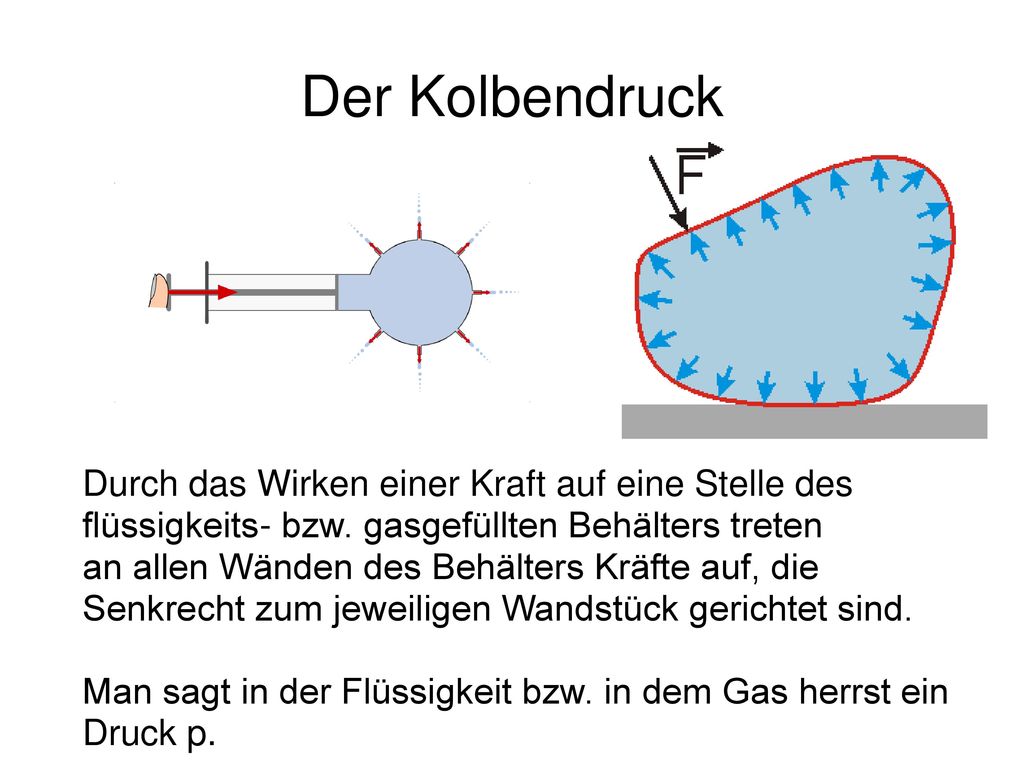

Der Kolbendruck Durch das Wirken einer Kraft auf eine Stelle des
flüssigkeits- bzw. gasgefüllten Behälters treten an allen Wänden des Behälters Kräfte auf, die Senkrecht zum jeweiligen Wandstück gerichtet sind. Man sagt in der Flüssigkeit bzw. in dem Gas herrst ein Druck p.
8
Der Kolbendruck
9

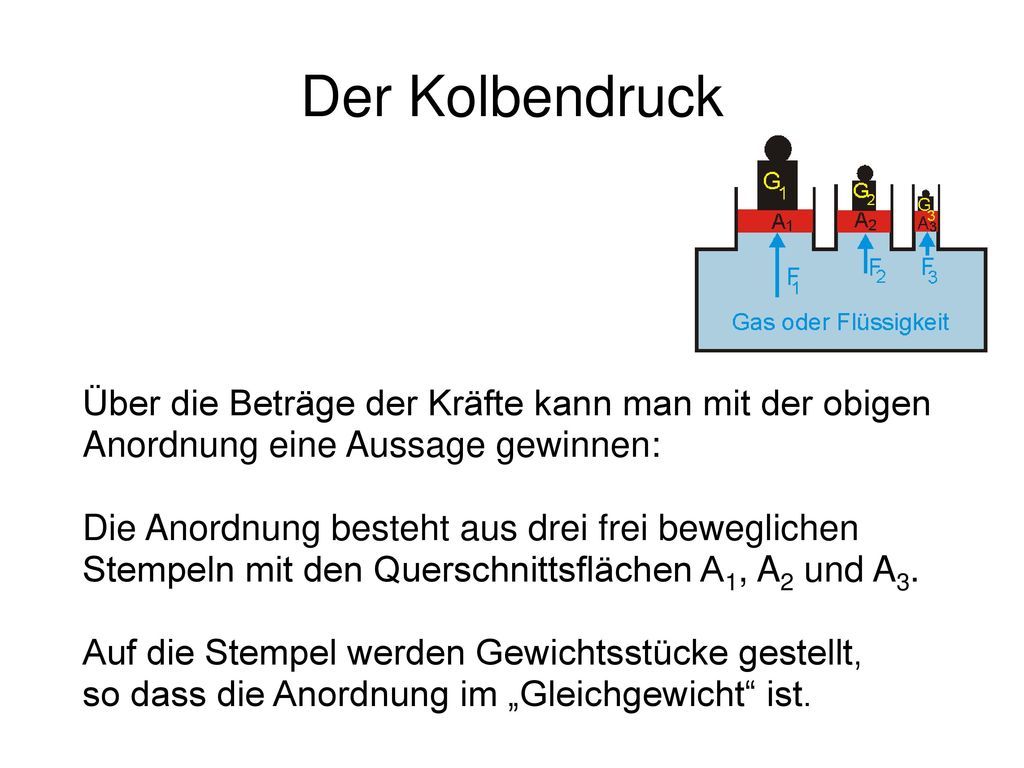

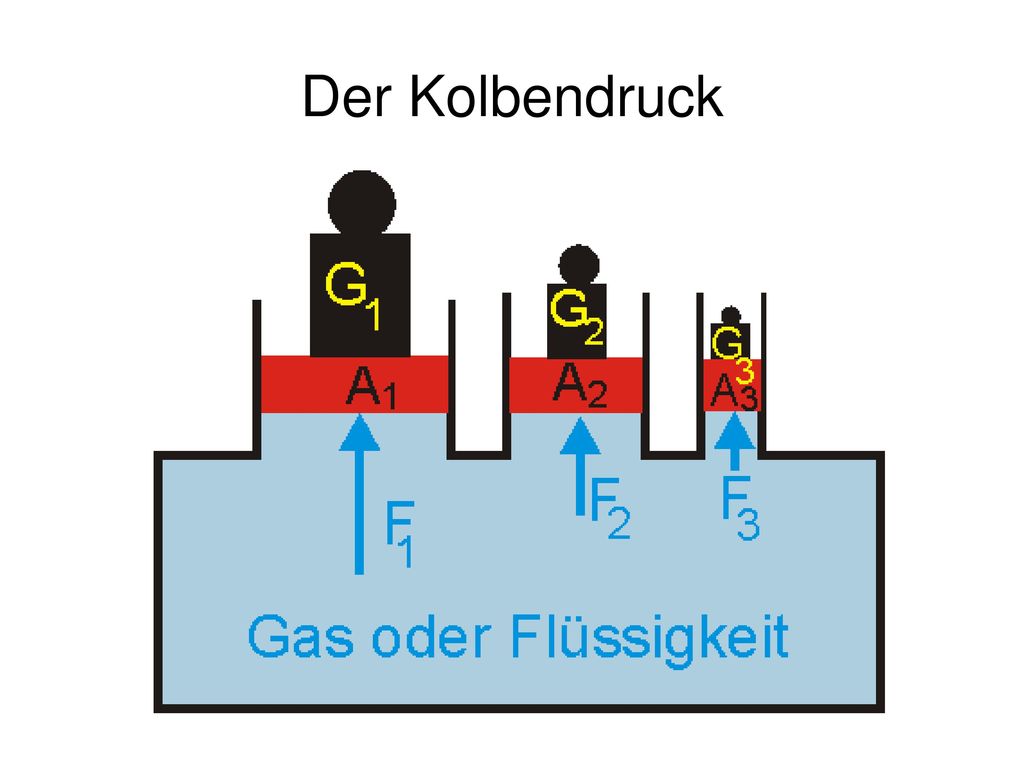

Der Kolbendruck Über die Beträge der Kräfte kann man mit der obigen
Anordnung eine Aussage gewinnen: Die Anordnung besteht aus drei frei beweglichen Stempeln mit den Querschnittsflächen A1, A2 und A3. Auf die Stempel werden Gewichtsstücke gestellt, so dass die Anordnung im „Gleichgewicht“ ist.
10

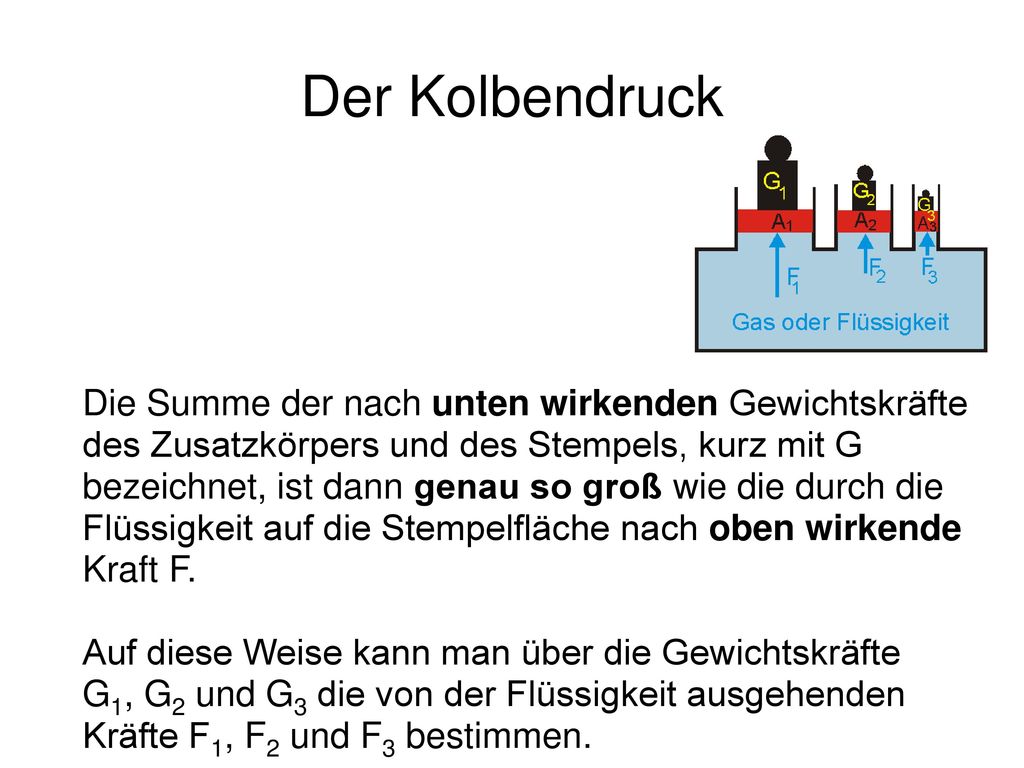

Der Kolbendruck Die Summe der nach unten wirkenden Gewichtskräfte
des Zusatzkörpers und des Stempels, kurz mit G bezeichnet, ist dann genau so groß wie die durch die Flüssigkeit auf die Stempelfläche nach oben wirkende Kraft F. Auf diese Weise kann man über die Gewichtskräfte G1, G2 und G3 die von der Flüssigkeit ausgehenden Kräfte F1, F2 und F3 bestimmen.
11
Der Kolbendruck Für den dargestellten Gleichgewichtsfall ergibt sich:
Diesen für alle Stempel gleichen Quotienten bezeichet Man als Druck.
12
Der Kolbendruck Beispiel:
13

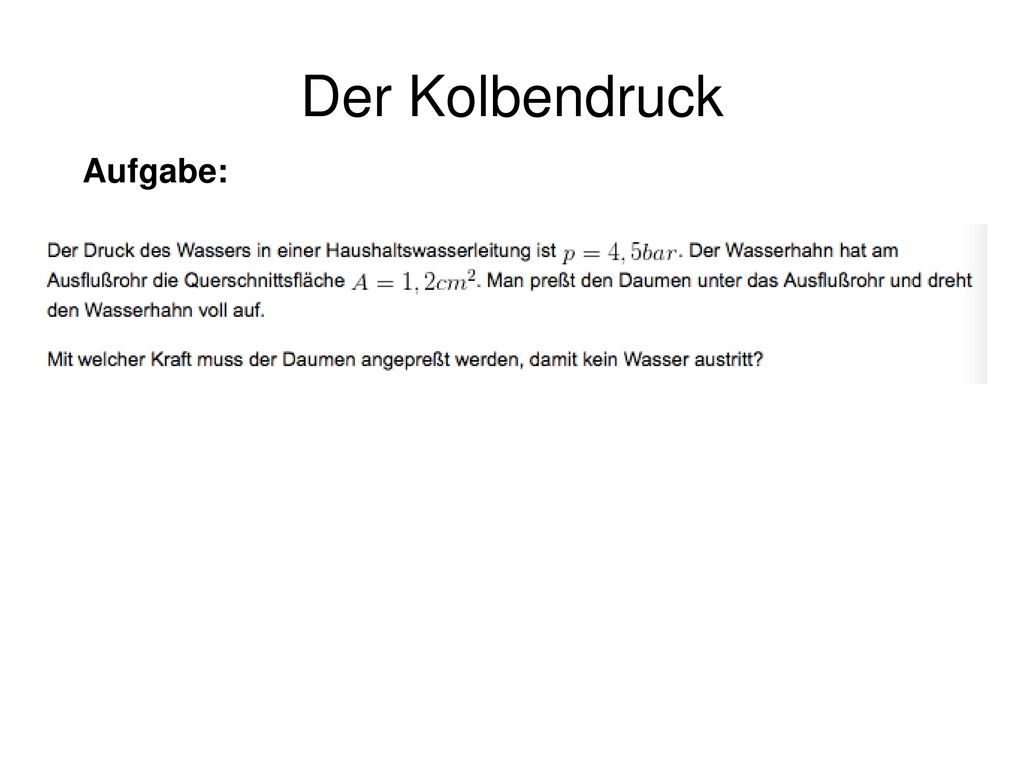

Der Kolbendruck Aufgabe:
14

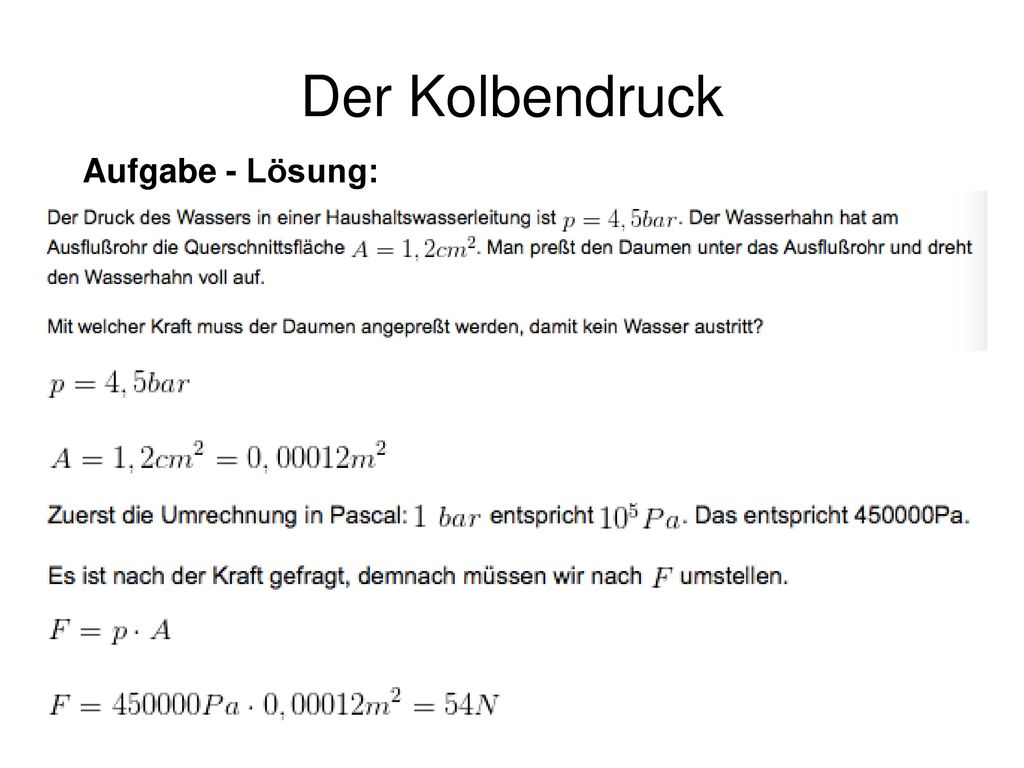

Der Kolbendruck Aufgabe - Lösung:
15

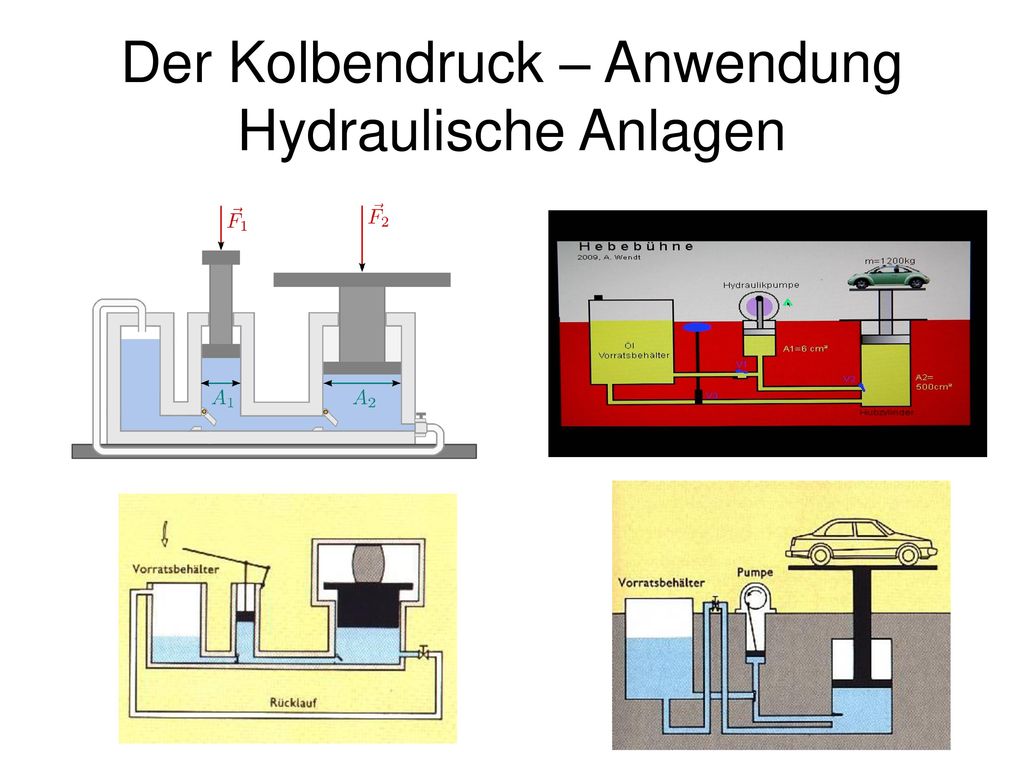

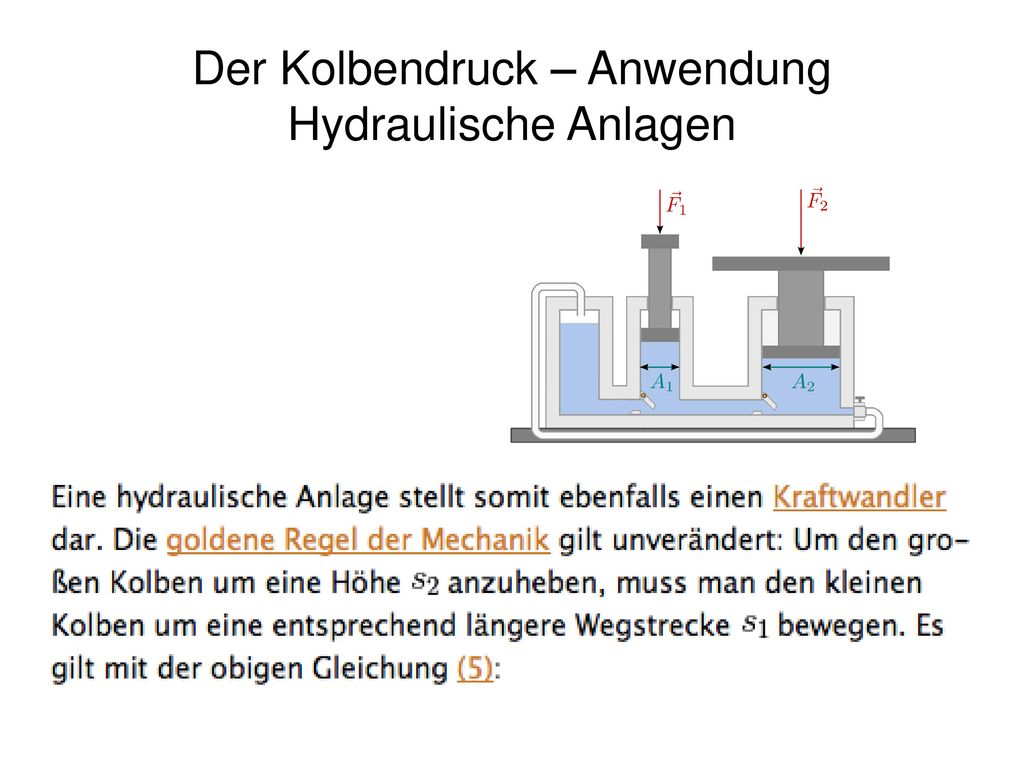

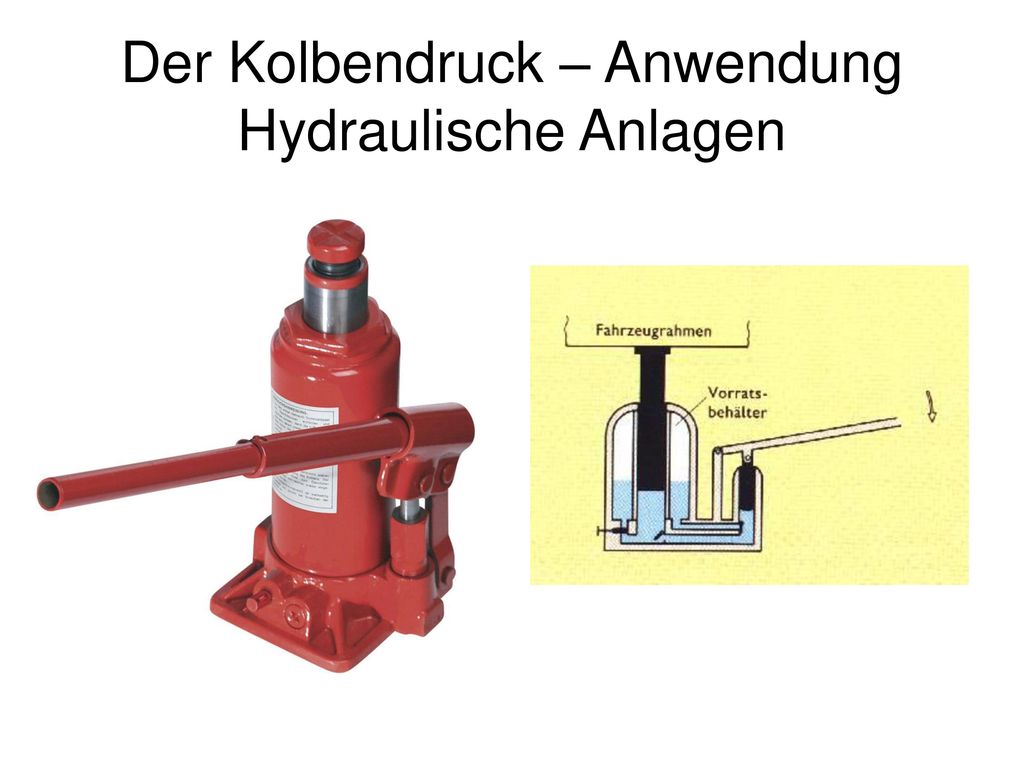

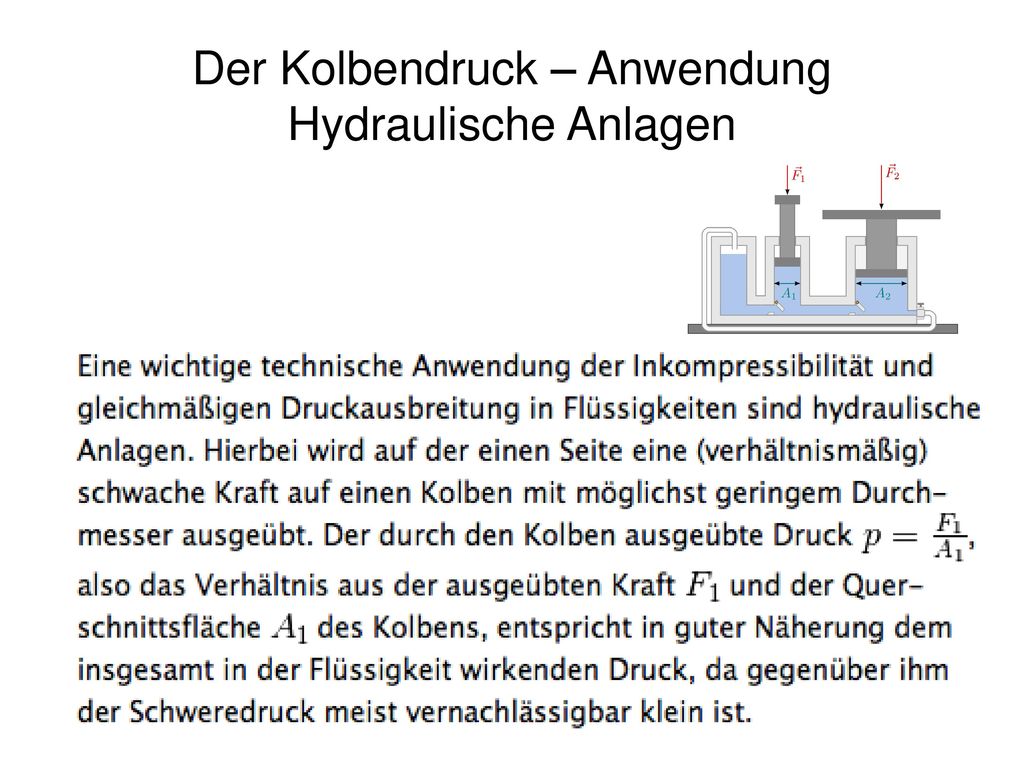

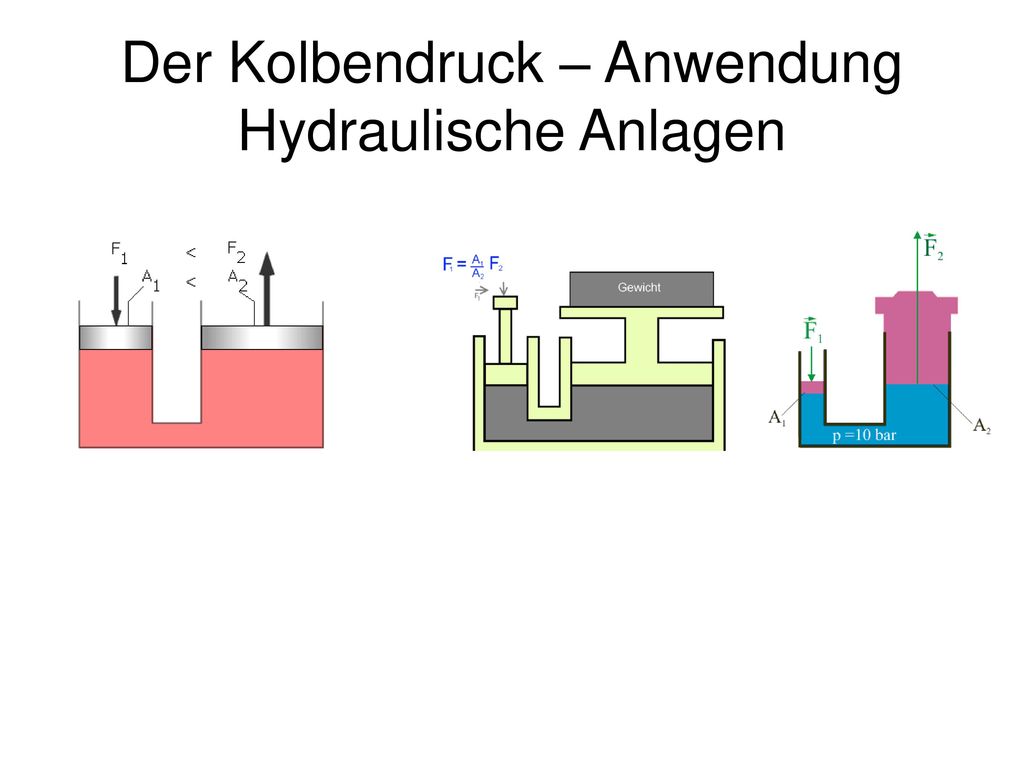

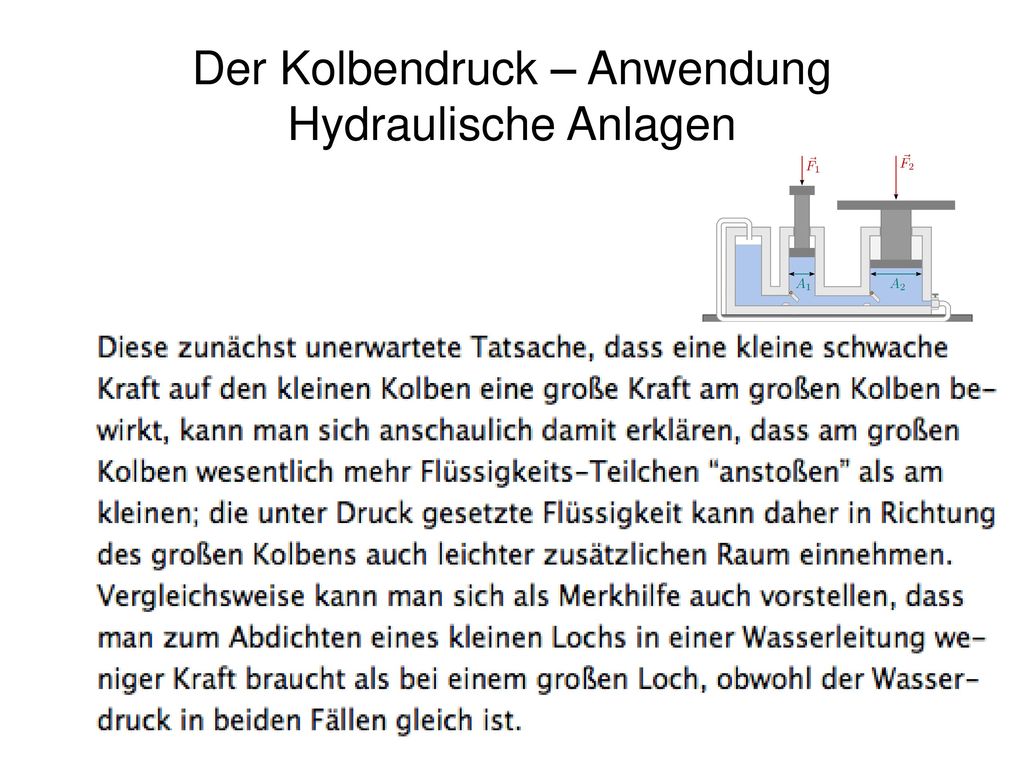

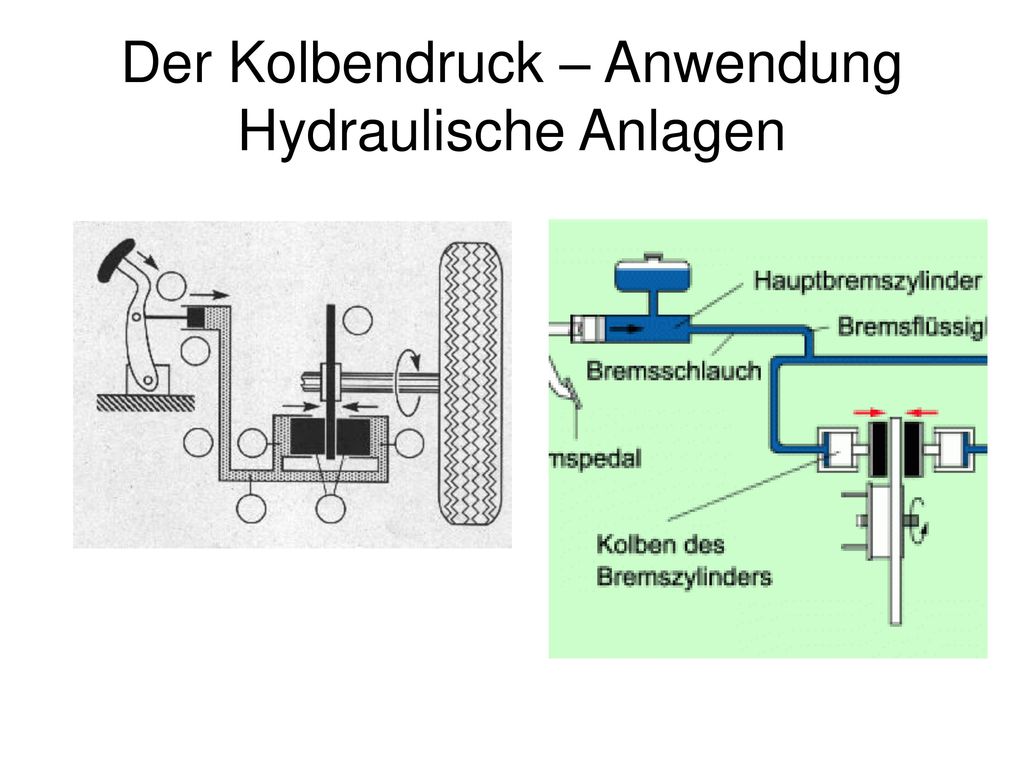

Der Kolbendruck – Anwendung Hydraulische Anlagen
16
Der Kolbendruck – Anwendung Hydraulische Anlagen
17
Der Kolbendruck – Anwendung Hydraulische Anlagen
18
Der Kolbendruck – Anwendung Hydraulische Anlagen
19
Der Kolbendruck – Anwendung Hydraulische Anlagen
20
Der Kolbendruck – Anwendung Hydraulische Anlagen
21
Der Kolbendruck – Anwendung Hydraulische Anlagen
22
Der Kolbendruck – Anwendung Hydraulische Anlagen
23
Der Kolbendruck – Anwendung Hydraulische Anlagen
24
Der Kolbendruck – Anwendung Hydraulische Anlagen
25
Der Kolbendruck – Anwendung Hydraulische Anlagen
26
Der Kolbendruck – Anwendung Hydraulische Anlagen
27
Der Kolbendruck – Anwendung Hydraulische Anlagen
28

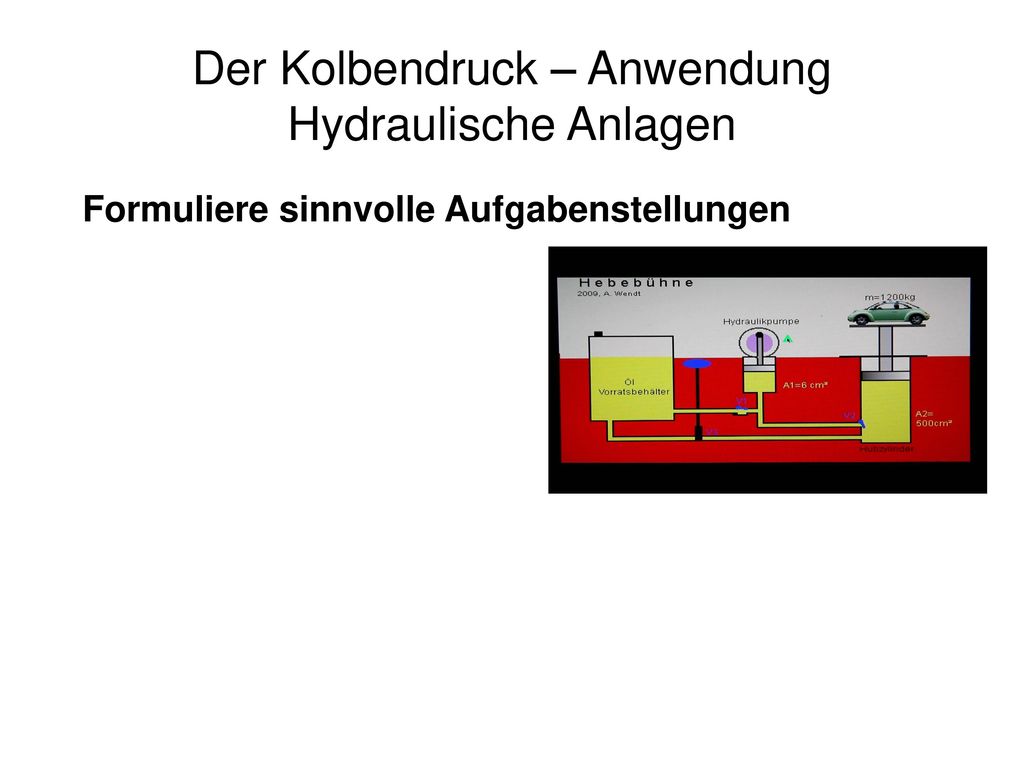

Der Kolbendruck – Anwendung Hydraulische Anlagen
Formuliere sinnvolle Aufgabenstellungen
29
Der Kolbendruck – Anwendung Hydraulische Anlagen
Formuliere sinnvolle Aufgabenstellungen
30

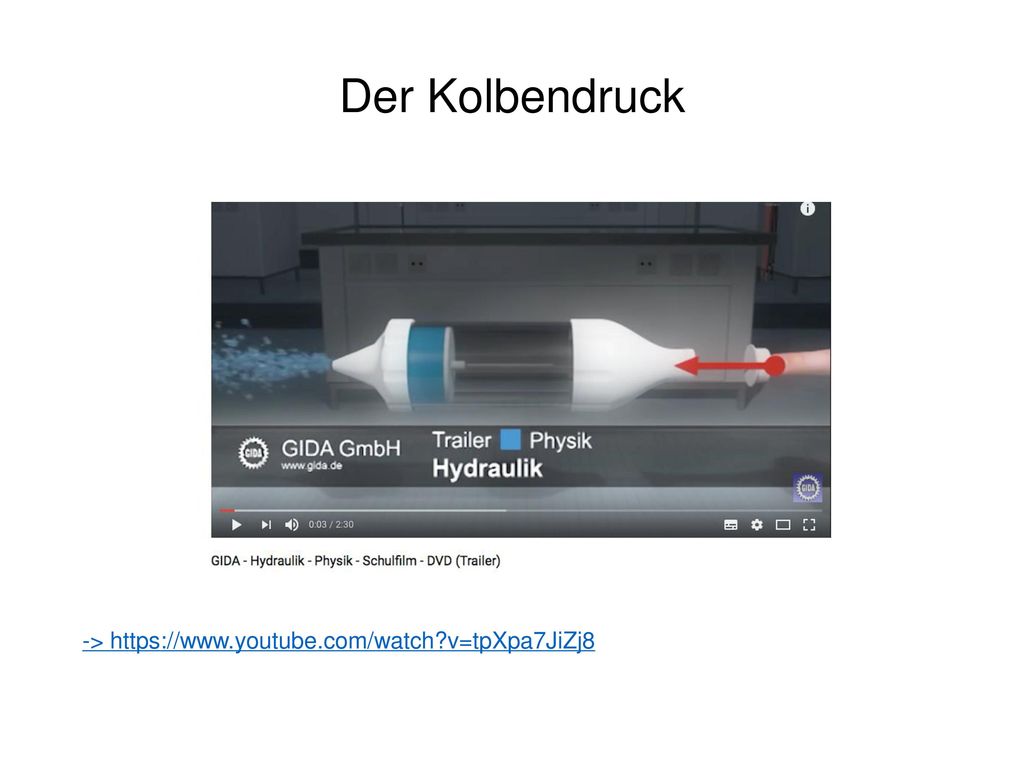

Der Kolbendruck ->
31
Der Kolbendruck ->
32
Der Kolbendruck ->
33

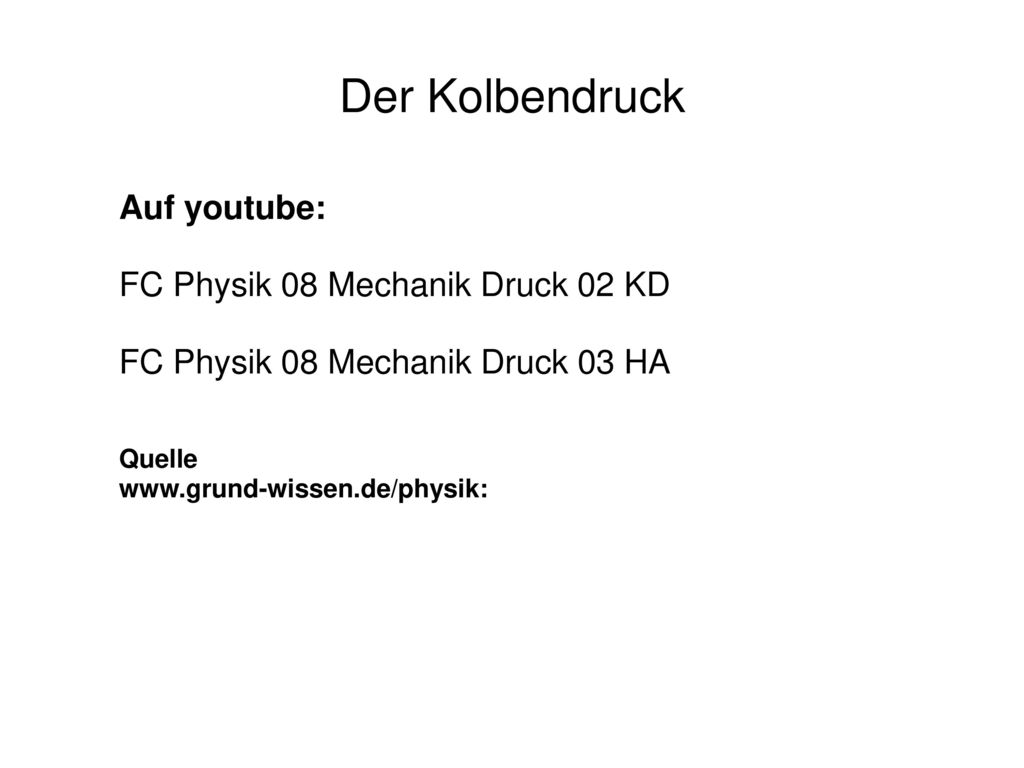

Der Kolbendruck Auf youtube: FC Physik 08 Mechanik Druck 02 KD
FC Physik 08 Mechanik Druck 03 HA Quelle
