1 Von der Idee zum Produkt
Die geschlossene CAD-CAM-CNC Prozesskette

2 Der Anfang… Der Kunde möchte ein Produkt auf den Markt bringen.
In einer Anforderungsliste legt er seine Forderungen und Wünsche fest

3 Der Entwurf Der Konstrukteur fertigt Entwürfe an und lässt sich vom Kunden das endgültige Design freigeben.

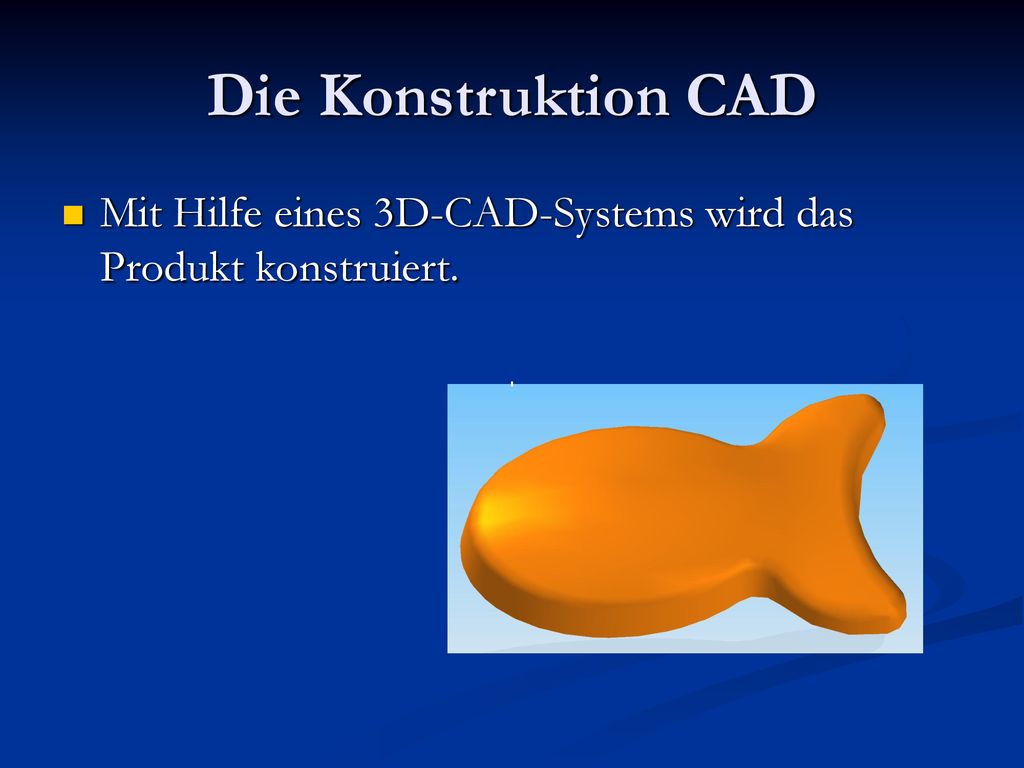

4 Die Konstruktion CAD Mit Hilfe eines 3D-CAD-Systems wird das Produkt konstruiert.

5 Rapid Prototyping Der Entwickler fertigt mit Hilfe des Rapid-Prototyping ein Modell. Der Kunde begutachtet es und gibt es frei!

6 CAE Mit Hilfe entsprechender Simulations-Software (Moldflow) legt der Konstrukteur das Werkzeug aus.

7 CAD Aus der Fertigteilgeometrie werden die Werkzeugformen assoziativ abgeleitet.

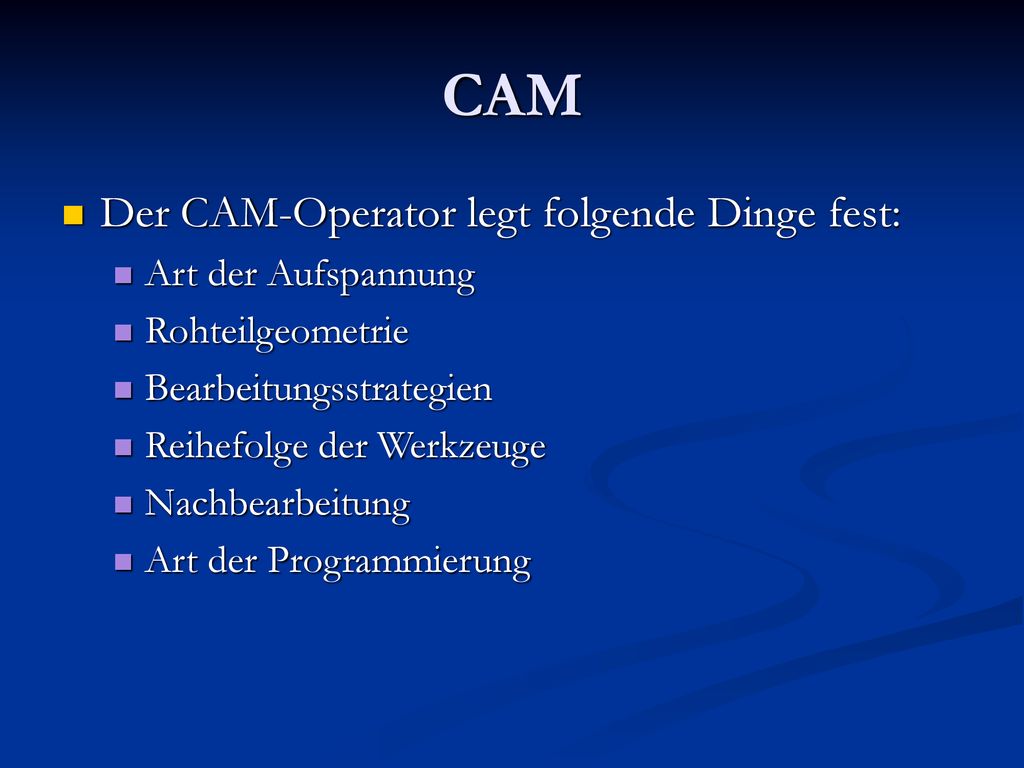

8 CAM Der CAM-Operator legt folgende Dinge fest: Art der Aufspannung
Rohteilgeometrie Bearbeitungsstrategien Reihefolge der Werkzeuge Nachbearbeitung Art der Programmierung

9 CNC-Programmierung Einfache Flächen und Drehkonturen
Nuten, Taschen, Zapfen, Zylinder & Koni Konturen (2½ D) Komplexe Geometrien und Freiformflächen

10 Der CAM-Prozess Das CAM-Programm (NX) ermitteltet die Fräserbahnen

11 Postprozessor Der Postprozessor wandelt die neutrale Daten (CLS) in Maschinen lesbare Daten um.

12 CAM-Unterlagen Aufspannplan Werkzeugplan Fertigungsreihenfolge
Programmdatei

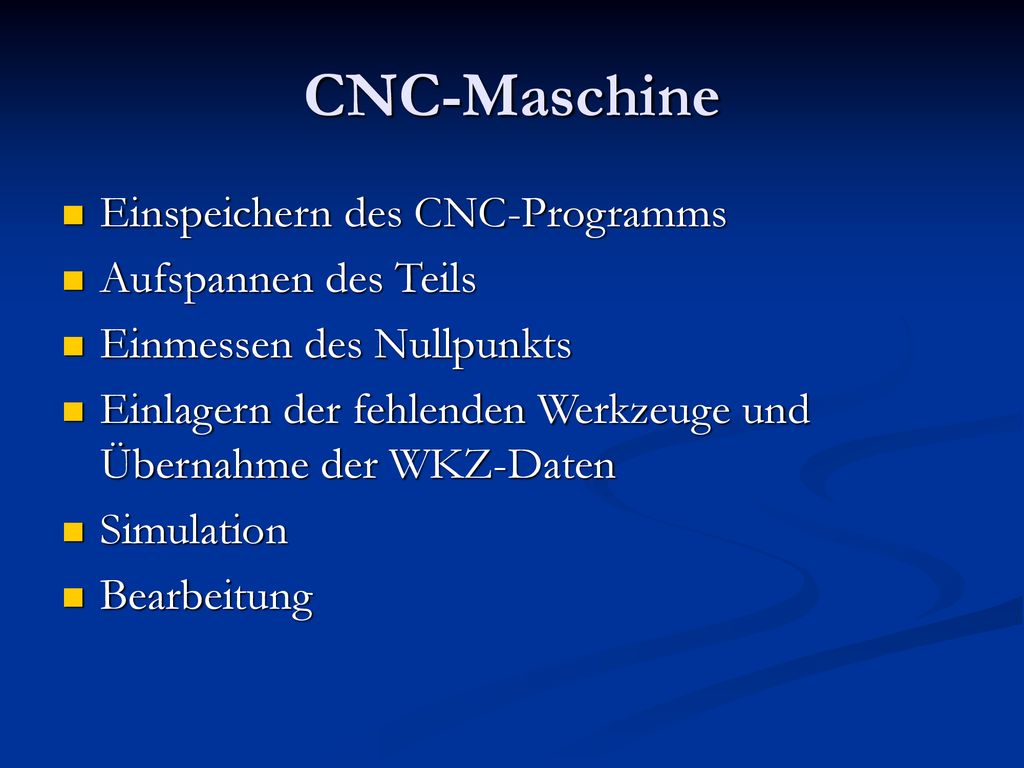

13 CNC-Maschine Einspeichern des CNC-Programms Aufspannen des Teils
Einmessen des Nullpunkts Einlagern der fehlenden Werkzeuge und Übernahme der WKZ-Daten Simulation Bearbeitung

14 Qualitätssicherung In der QM werden die Teil auf ihre Maßhaltigkeit überprüft Bei systematischen Fehlern leitet die QM Maßnahmen ein

15 Montage In der Montage werden dann Eigen- und Fremdfertigungsteile sowie Kauf- und Normteile montiert und auf ihre Funktionstüchtigkeit überprüft

16 Verfahrenstechnik In der Verfahrenstechnik werden die Werkzeugung und Maschinen eingefahren und mit dem Kunden die (Vor-)Abnahme gefahren

17 Von der Idee zum Produkt
Vielen Dank für Ihre Aufmerksamkeit
