1 Induktionslötanlage

2 Technische Daten: MF-Leistung an den Induktorklemmen kW Frequenzbereich kHz Netzanschluss x400V,50Hz, 150A Leistungsaufnahme bei Volllast kVA Wasserdruck Bar min. 80l/min

3 Wirkprinzip Das Wirkprinzip der Induktionserwärmung besteht darin, dass ein Induktor von Wirbel- strom hoher Frequenz durchflossen wird. Dieser Induktor baut in seiner Umgebung ein elektromagnetisches Wechselfeld auf. Wird ein elektrisch leitendes Werkstück in dieses Feld gebracht wird in diesem eine Spannung induziert welche einen Wechsel- strom erzeugt. Diese Stromdichte ist so hoch, Dass in der Oberfläche Wärme erzeugt wird. Induktiv erwärmen lassen sich alle elektrisch leitenden Werkstoffe.

4 Vorteile des induktionslötens an einem Praktischen Beispiel
Stichabsorberlötung in Rotatorkammer

5 Einleitung: Anschmelzen der Cu-Abschirmung im Bereich der Pumpstutzen Lösungsvorschlag: Einlöten von Stichabsorbern vor den Cu-Ab- schirmungen

6 Stichabsorber in Rotatorkammer

7 Problem: Kann nicht im Schutzgasofen gelötet werden Kann nicht mit “Flamme“ gelötet werden Lösung: Induktionslötung

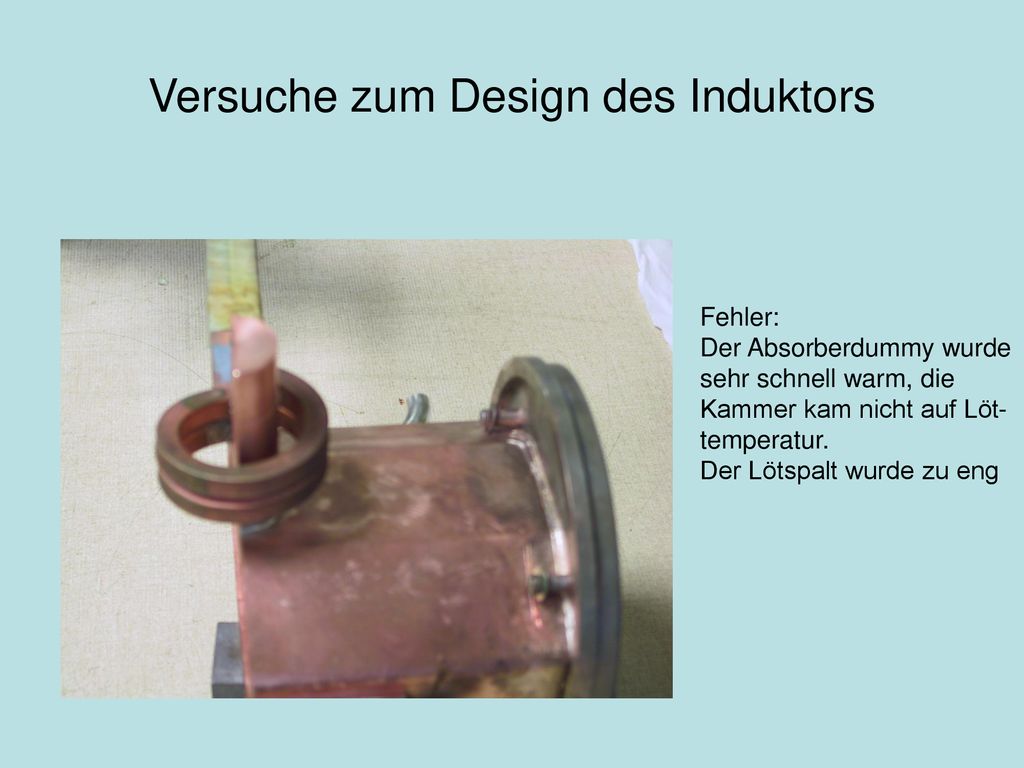

8 Versuche zum Design des Induktors
Fehler: Der Absorberdummy wurde sehr schnell warm, die Kammer kam nicht auf Löt- temperatur. Der Lötspalt wurde zu eng

9 Versuche zum Design des Induktors
Das gleiche Problem Absorberdammy wird warm, Kammerprofil nicht warm genug

10 Versuche zum Design des Induktors
Lösung: Einwindiger Induktor mit an- gelöteten Cu-Stücken, die dem Profil der Rotatorkammer folgen. Ergebnis gleichmäßige Erwärm- ung beider Teile

11 Induktionslötung eines Stichabsorbers mit integrierter Schutzgasspülung

12 Vor- und Nachteile des Induktions- Lötens
Vorteile: Lokale Erwärmung nur in der Nähe des Induktors Berührungslose Erwärmung Erwärmung findet unmittelbar im Werkstück statt keine Konvektion, Strahlung oder Wärmeleitung nötig Schnelle Erwärmung Hohe Energiedichte

13 Lokale Erwärmung

14 Vor- und Nachteile des Induktions- Lötens
Übertragbare Leistungen bei verschiedenen Verfahren Konvektion (Wärmemitnahme durch Molekularbewegung) ,5W/cm2 Strahlung (Muffelofen) W/cm2 Berührung, Wärmeleitung W/cm2 Flamme W/cm2 Induktionserwärmung W/cm2

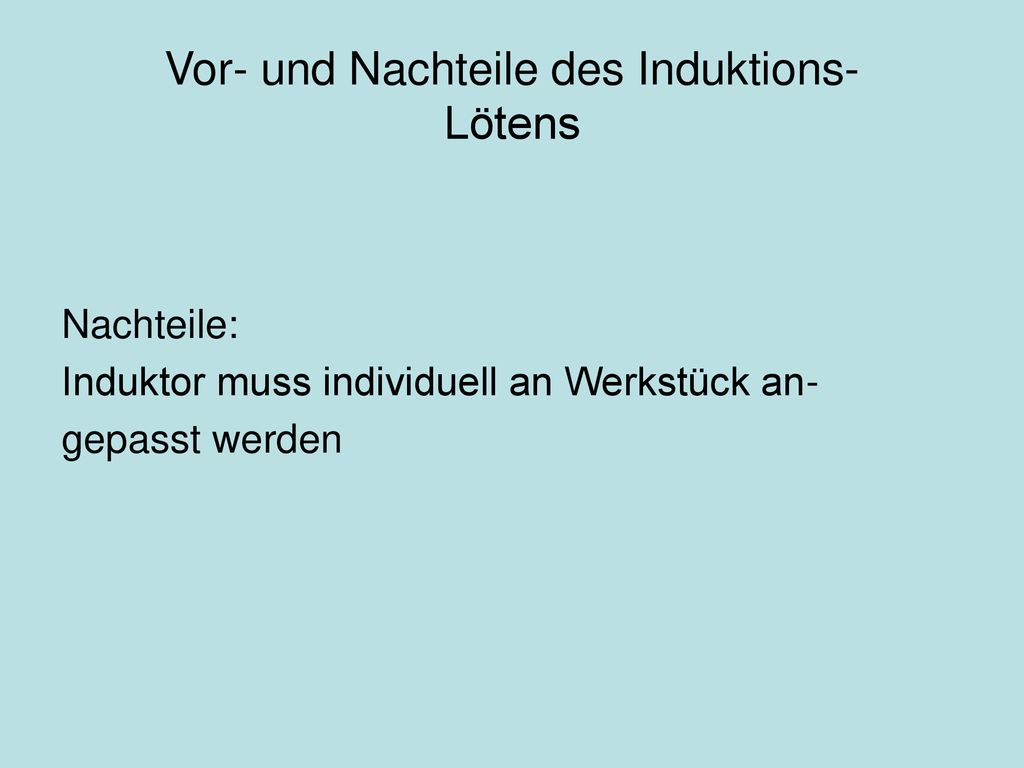

15 Vor- und Nachteile des Induktions- Lötens
Induktor muss individuell an Werkstück an- gepasst werden
