K-NN Klassifikation auf dem STI Cell BE Prozessor Michael Mair, Adrian Marte, Martin Schöpf, Daniel Winkler.

Präsentation zum Thema: "K-NN Klassifikation auf dem STI Cell BE Prozessor Michael Mair, Adrian Marte, Martin Schöpf, Daniel Winkler."—  Präsentation transkript:

1 k-NN Klassifikation auf dem STI Cell BE Prozessor Michael Mair, Adrian Marte, Martin Schöpf, Daniel Winkler

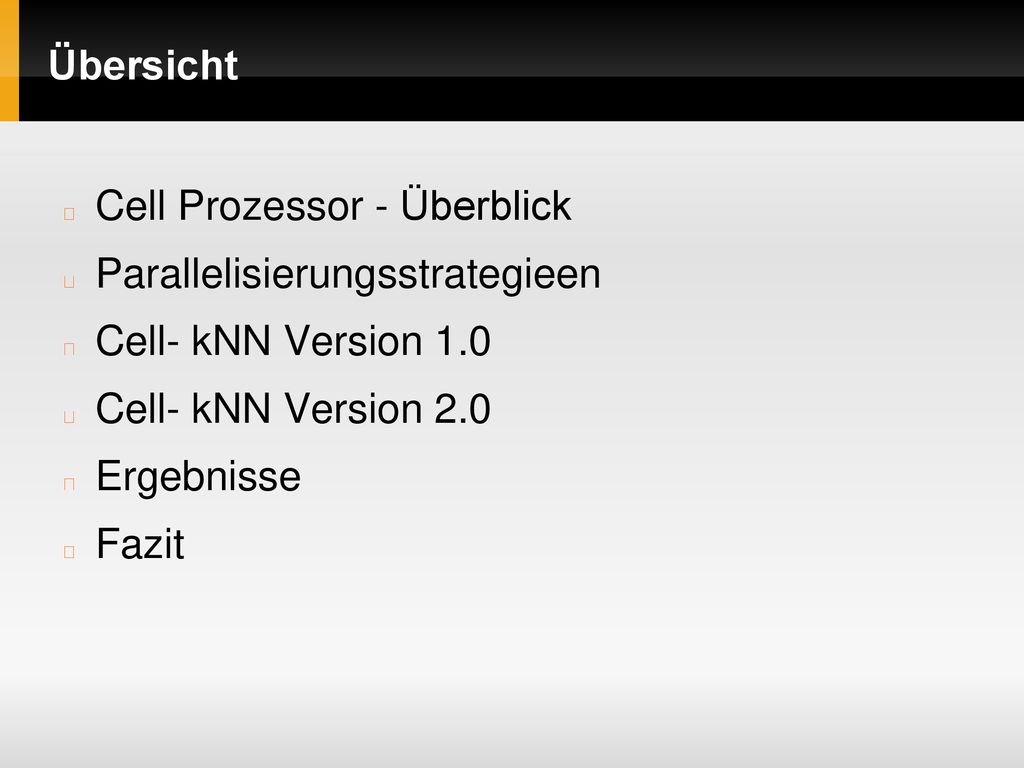

2 Übersicht Cell Prozessor - Überblick Parallelisierungsstrategieen Cell- kNN Version 1.0 Cell- kNN Version 2.0 Ergebnisse Fazit

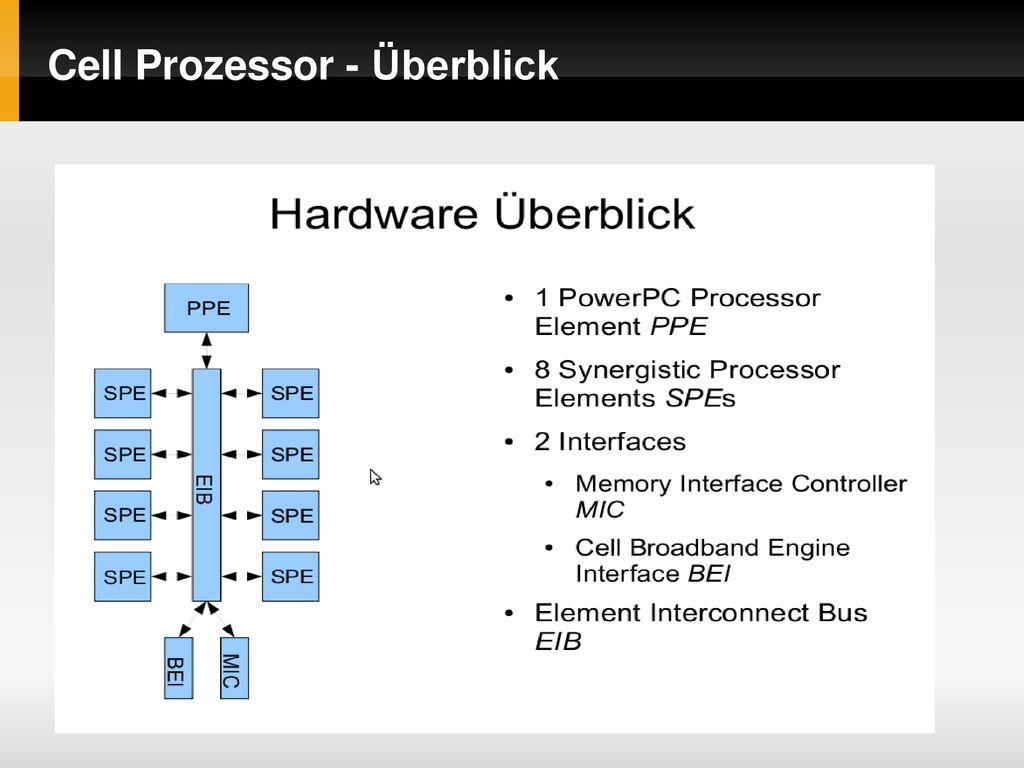

3 Cell Prozessor - Überblick

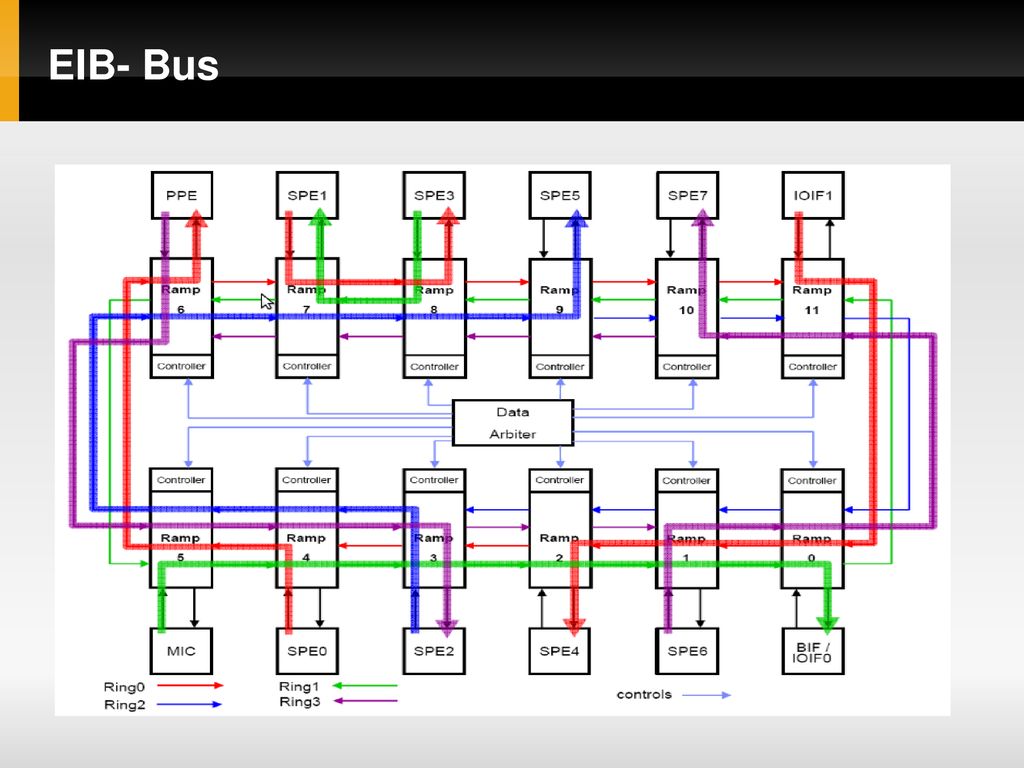

4 EIB- Bus

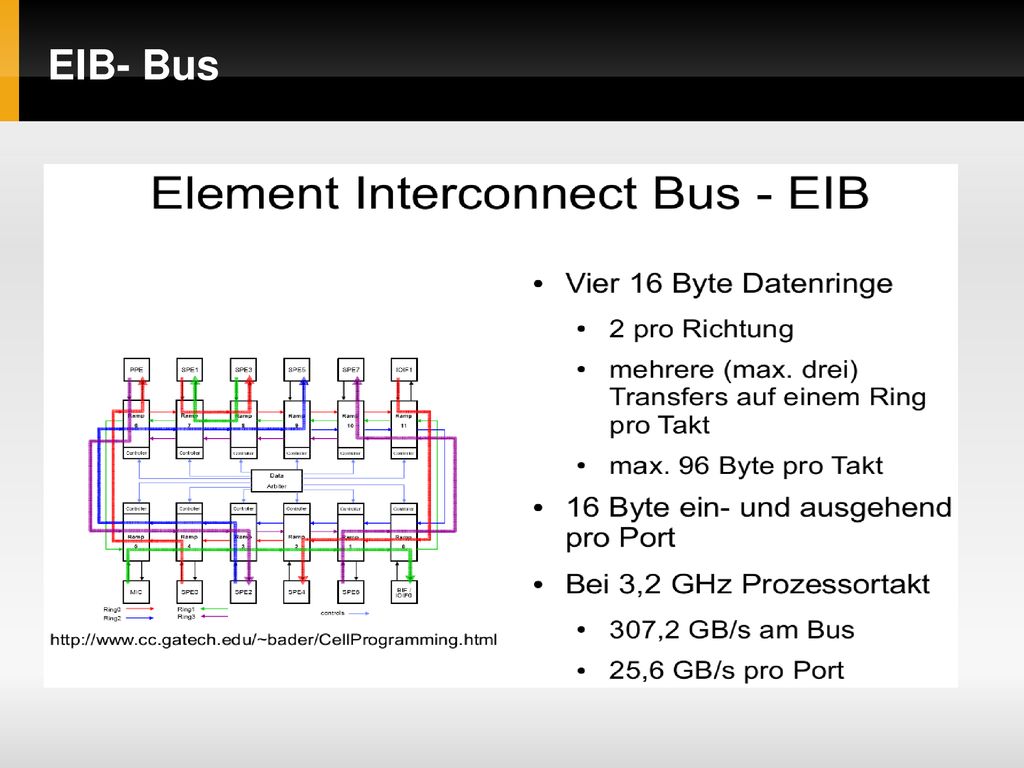

5 EIB- Bus

6 Testumgebung Hardware: PS3 yellow dog linux release 6.0 (pyxis)( ydl6.1) (spu / ppu- ) gcc 4.1.1 libspe2 standarlibrary cell sdk 3.1

7 Parallelisierungsstrategien
Parallelisierung über die Distanz zweier Punkte Version 1.0 Mit SIMD auch in Version 2.0 Parallelisierung über Testpunkte Version 2.0 Parallelisierung über Trainingspunkte

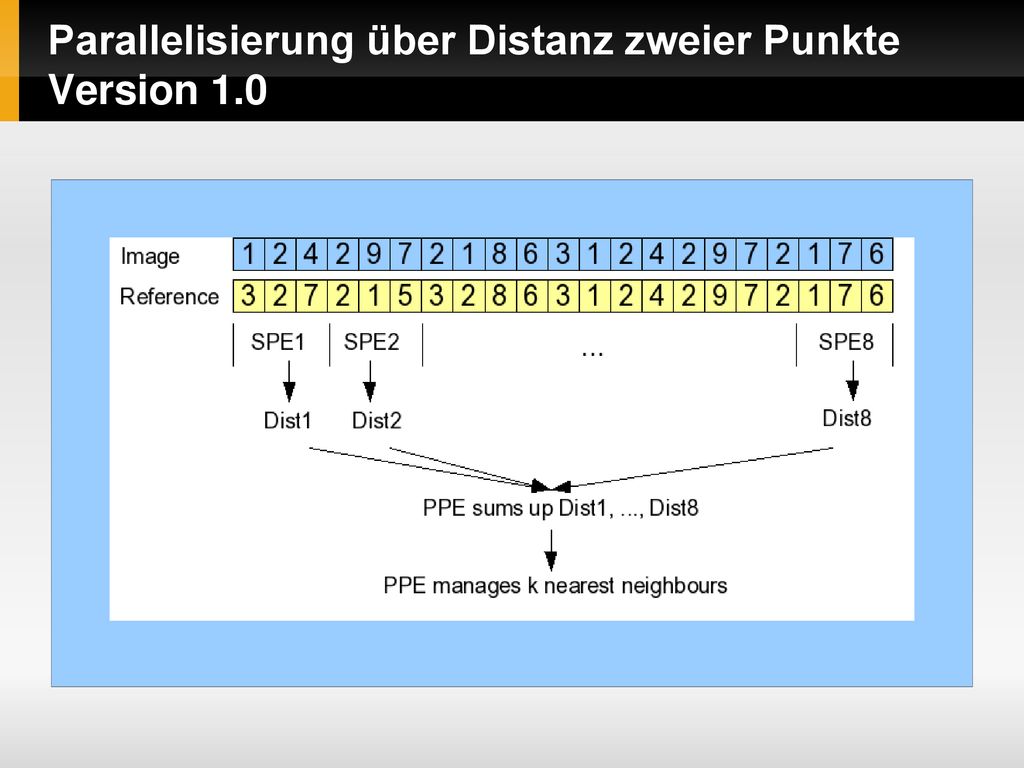

8 Parallelisierung über Distanz zweier Punkte Version 1.0
Bezogen auf knn.f90, function distance !PARALLEL(dimension) d = (inst1%val – inst2%val)** !PARALLEL(dimension), reduction distance = sum(d)

9 Parallelisierung über Distanz zweier Punkte Version 1.0

10 Ergebnisse Version 1.0 Zeiten und Speedup
Berechnung mit allen (6) SPEs Sehr schlechter Speedup

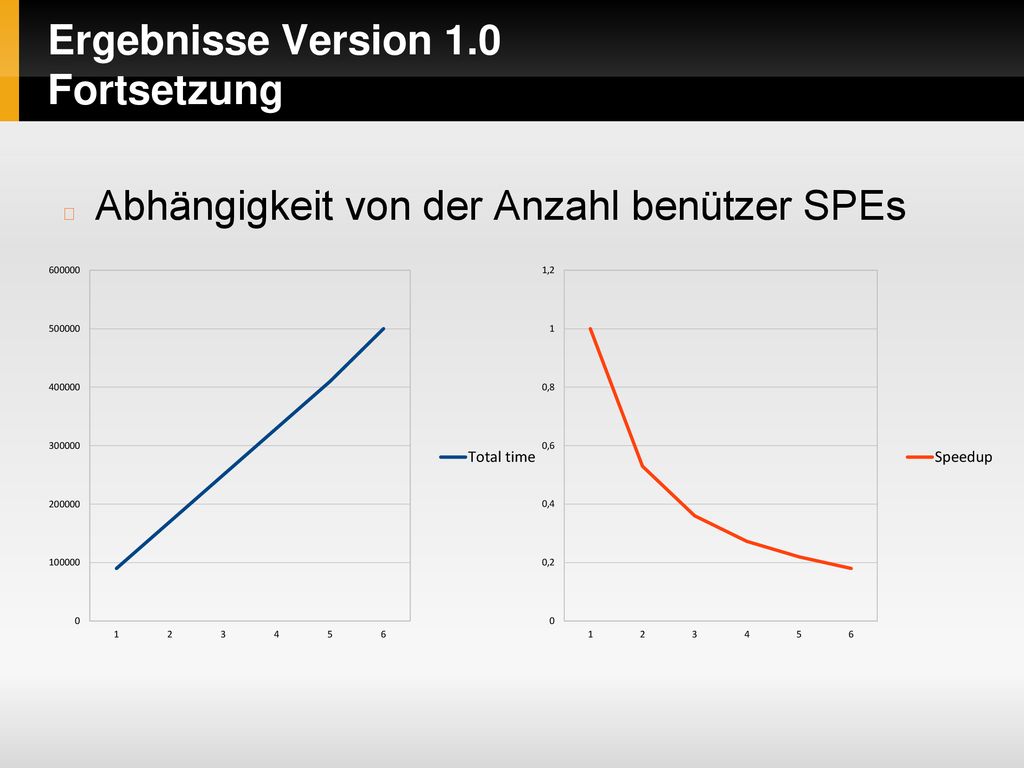

11 Ergebnisse Version 1.0 Fortsetzung
Abhängigkeit von der Anzahl benützer SPEs

12 Ergebnisse Version 1.0 Eigenschaften
Wenige Dimensionen Datenmenge: 3136 Byte → 522 Byte pro SPE 522 Byte pro MFC Transfer, anstatt möglichen 16 kByte Viele SPE-Threads 60000 * 6 SPE-Threads pro Test Punkt Insgesamt * * 6 SPE-Threads Bei jedem Vergleich müssen Daten vom RAM in den LS der SPEs geladen werden Threads werden zeitgleich gestartet, die alle auf den RAM zugreifen → Bootleneck

13 Parallelisierung über Testpunkte Version 2.0
Bezogen auf knn.f90, program main !PARALLEL(n_query) forall (i=1:n_query) knn(i) k_nearest(k,query_inst(i),ref_inst,n_ref)

14 Parallelisierung über Testpunkte Version 2.0

15 Ergebnisse Version 2.0 Zeiten und Speedup
Berechnung mit allen (6) SPEs Sehr guter Speedup

16 Ergebnisse Version 2.0 Fortsetzung
Abhängigkeit von der Anzahl benützer SPEs

17 Ergebnisse Version 2.0 Eigenschaften
Weniger Zugriffe der SPEs auf den RAM Verwendung des schnellen EIB (Element Interconnect Bus) mit 307 Gbyte/sek Einmalige Erstellung der verwendeten Threads 6 Threads vs * * 6 Threads Geringe Auslastung der PPU

18 Ergebnisse Zusammenfassung

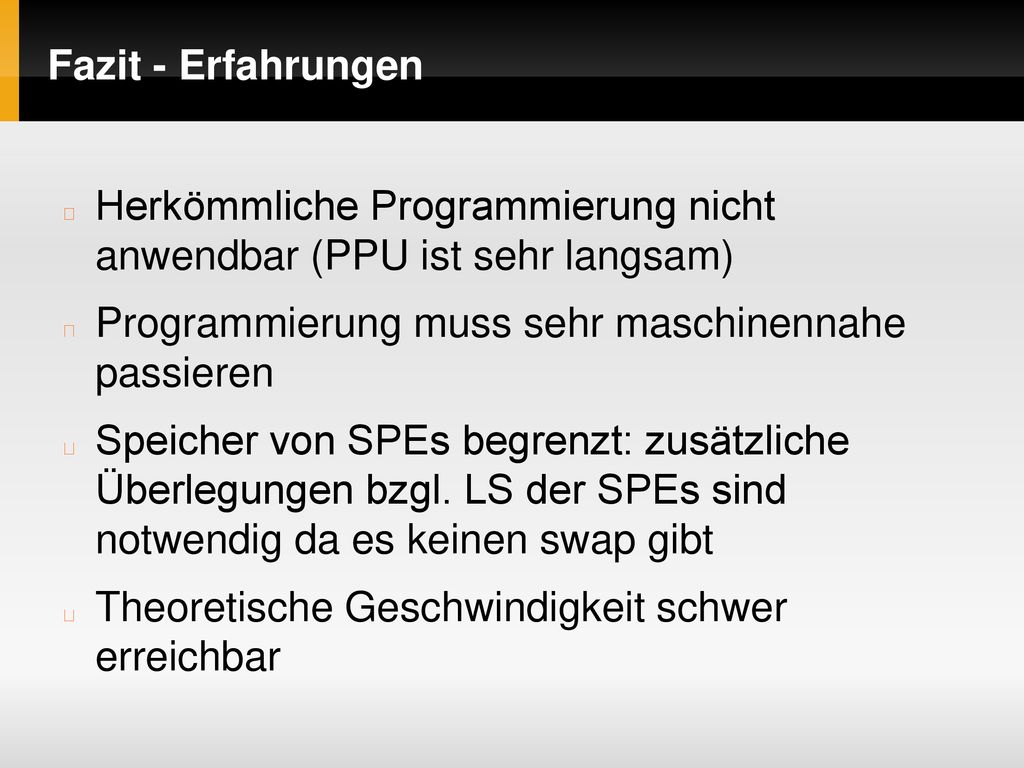

19 Fazit - Erfahrungen Herkömmliche Programmierung nicht anwendbar (PPU ist sehr langsam) Programmierung muss sehr maschinennahe passieren Speicher von SPEs begrenzt: zusätzliche Überlegungen bzgl. LS der SPEs sind notwendig da es keinen swap gibt Theoretische Geschwindigkeit schwer erreichbar
