Das Zwerchfell, Diaphragma

Präsentation zum Thema: "Das Zwerchfell, Diaphragma"—  Präsentation transkript:

1 Das Zwerchfell, Diaphragma
Dr. Anna Németh Nach der Vorlesung von Herrn Professzor Agoston Szel Institut für Humanmorphologie und Entwicklungsbiologie 2013

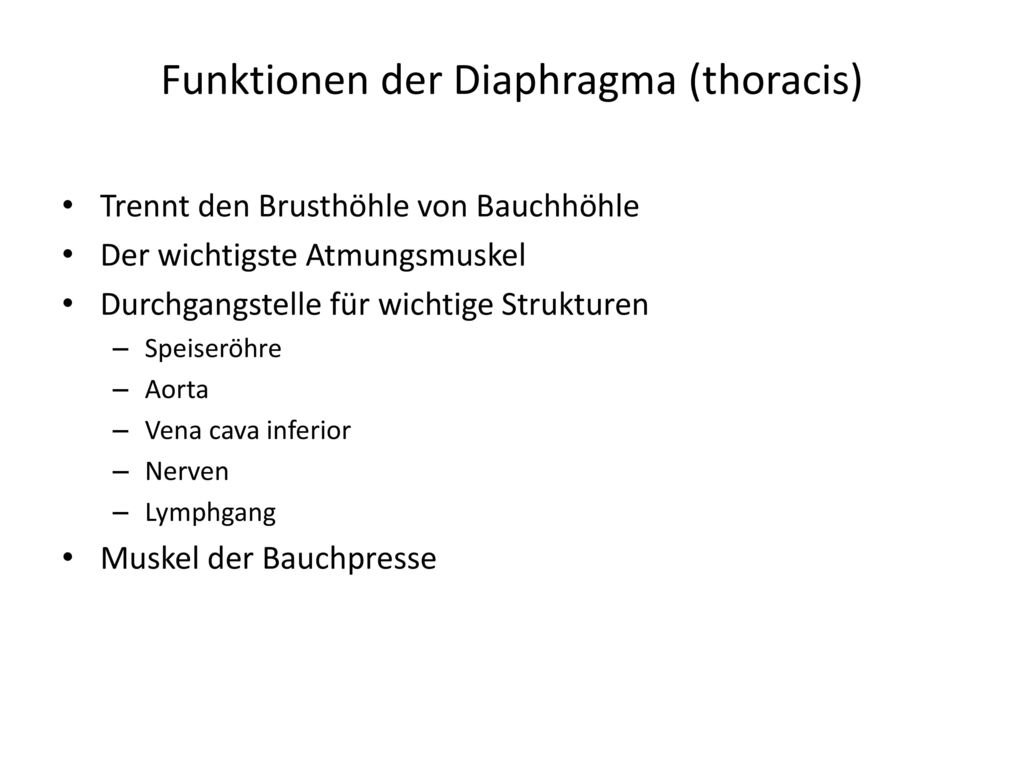

2 Funktionen der Diaphragma (thoracis)
Trennt den Brusthöhle von Bauchhöhle Der wichtigste Atmungsmuskel Durchgangstelle für wichtige Strukturen Speiseröhre Aorta Vena cava inferior Nerven Lymphgang Muskel der Bauchpresse

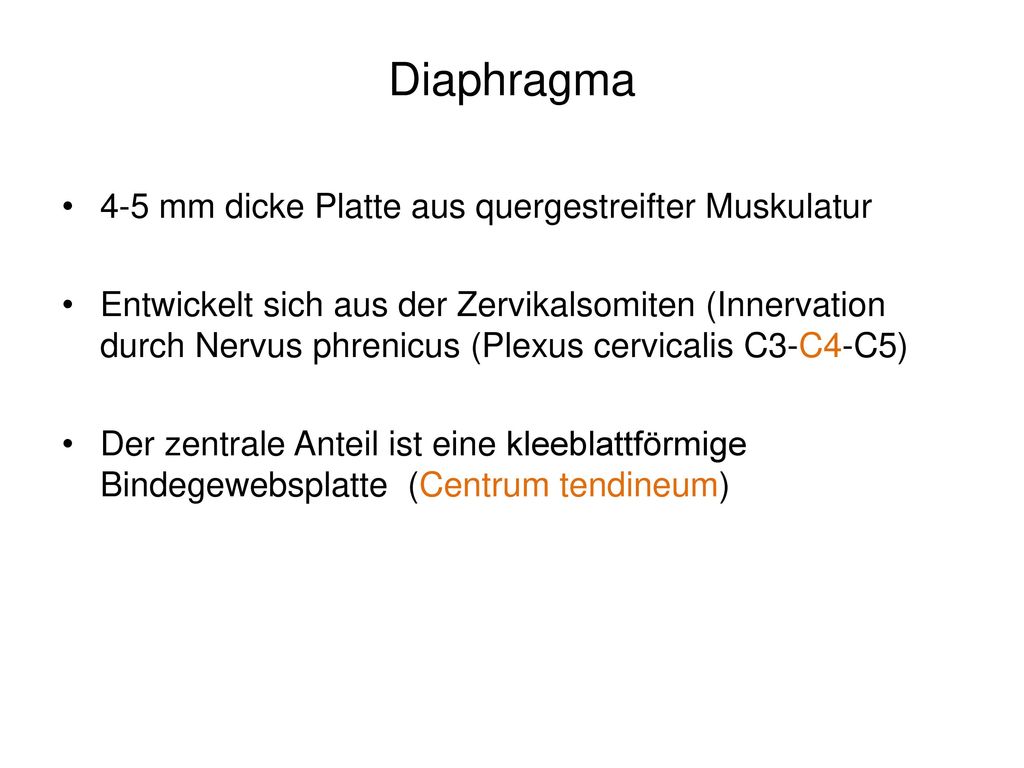

3 Diaphragma 4-5 mm dicke Platte aus quergestreifter Muskulatur
Entwickelt sich aus der Zervikalsomiten (Innervation durch Nervus phrenicus (Plexus cervicalis C3-C4-C5) Der zentrale Anteil ist eine kleeblattförmige Bindegewebsplatte (Centrum tendineum)

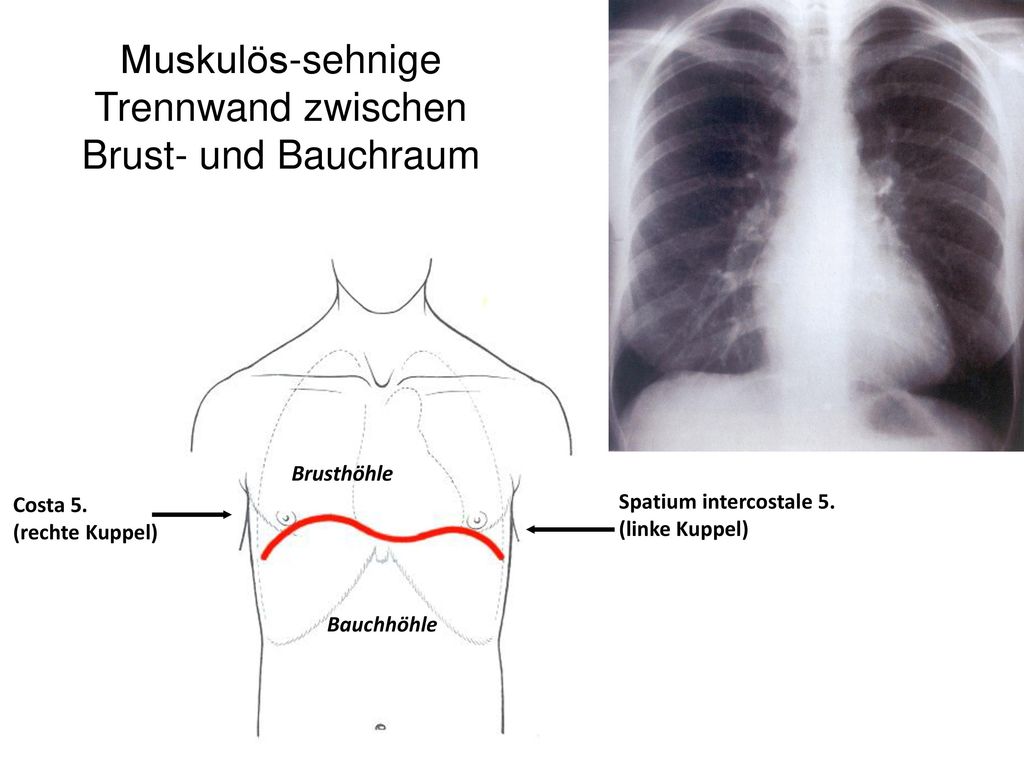

4 Muskulös-sehnige Trennwand zwischen Brust- und Bauchraum
Brusthöhle Costa 5. (rechte Kuppel) Spatium intercostale 5. (linke Kuppel) Bauchhöhle

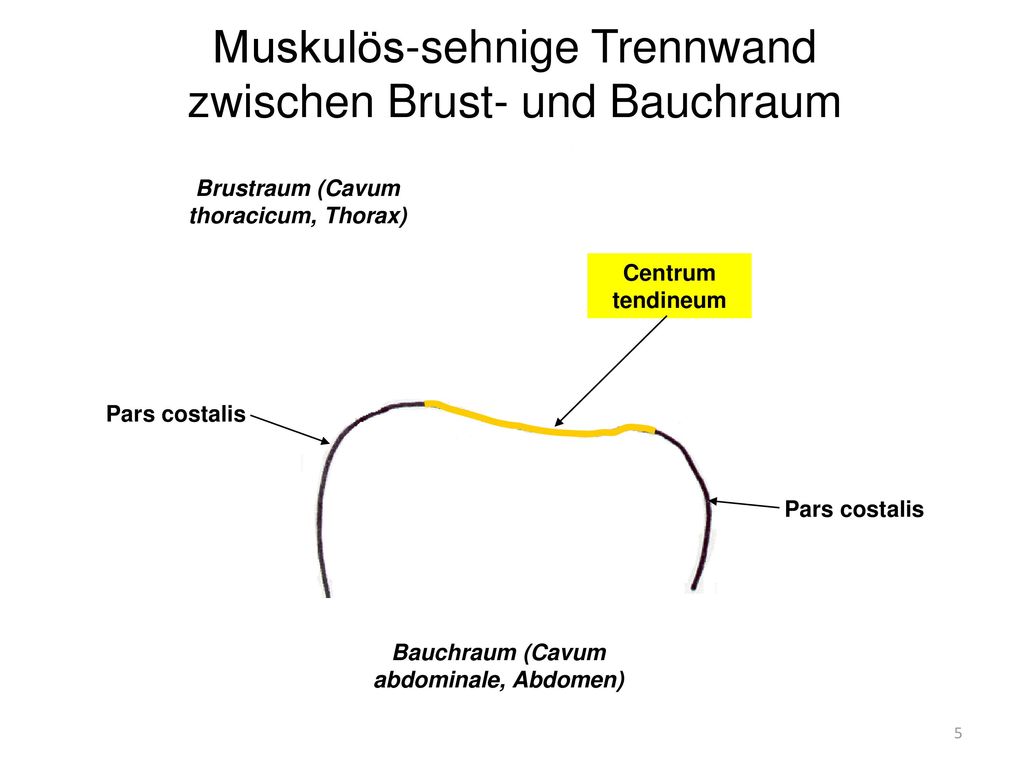

5 Muskulös-sehnige Trennwand zwischen Brust- und Bauchraum
Brustraum (Cavum thoracicum, Thorax) Centrum tendineum Pars costalis Pars costalis Bauchraum (Cavum abdominale, Abdomen)

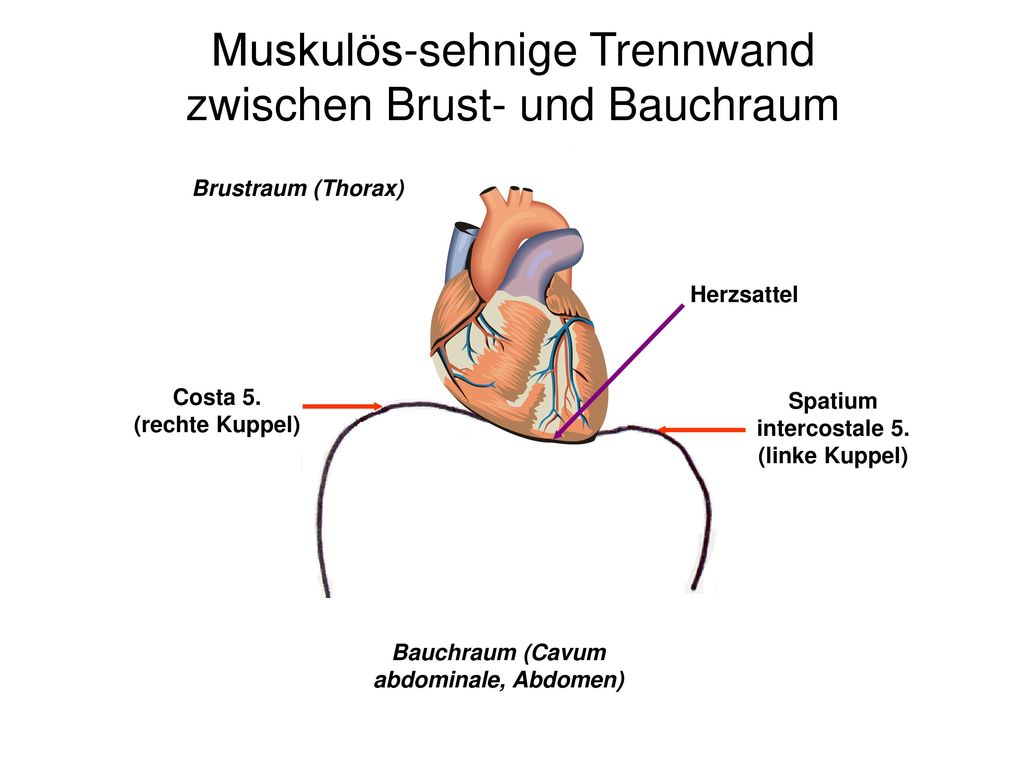

6 Muskulös-sehnige Trennwand zwischen Brust- und Bauchraum
Brustraum (Thorax) Herzsattel Costa 5. (rechte Kuppel) Spatium intercostale 5. (linke Kuppel) Bauchraum (Cavum abdominale, Abdomen)

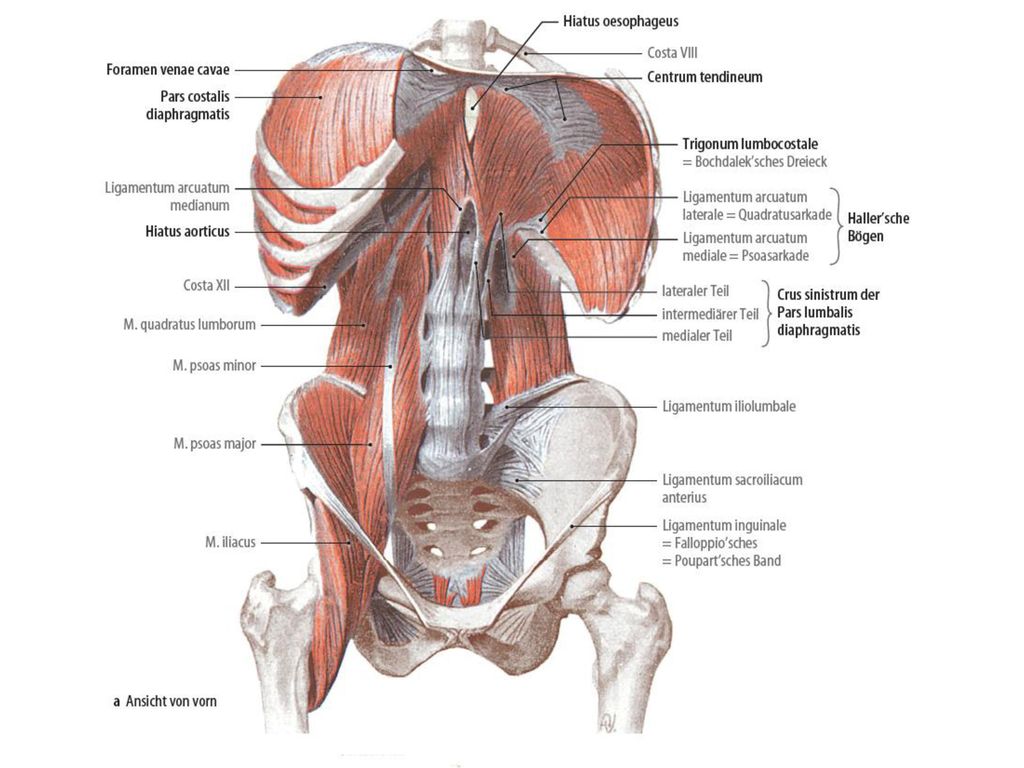

7

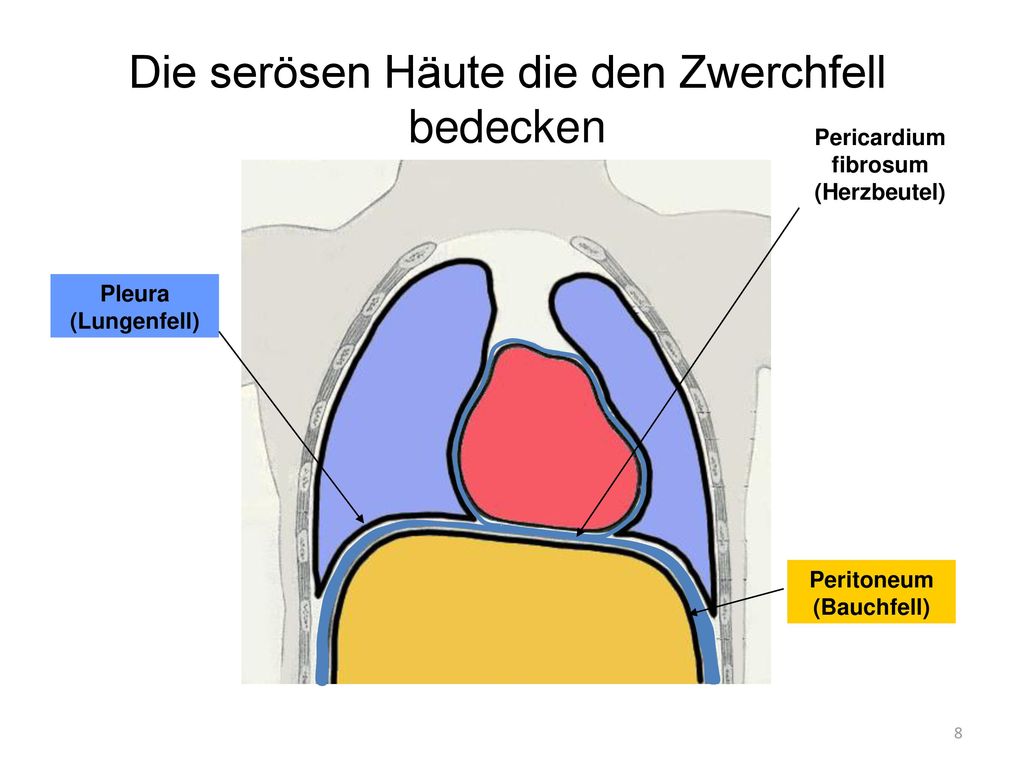

8 Pericardium fibrosum (Herzbeutel)
Die serösen Häute die den Zwerchfell bedecken Pericardium fibrosum (Herzbeutel) Pleura (Lungenfell) Peritoneum (Bauchfell)

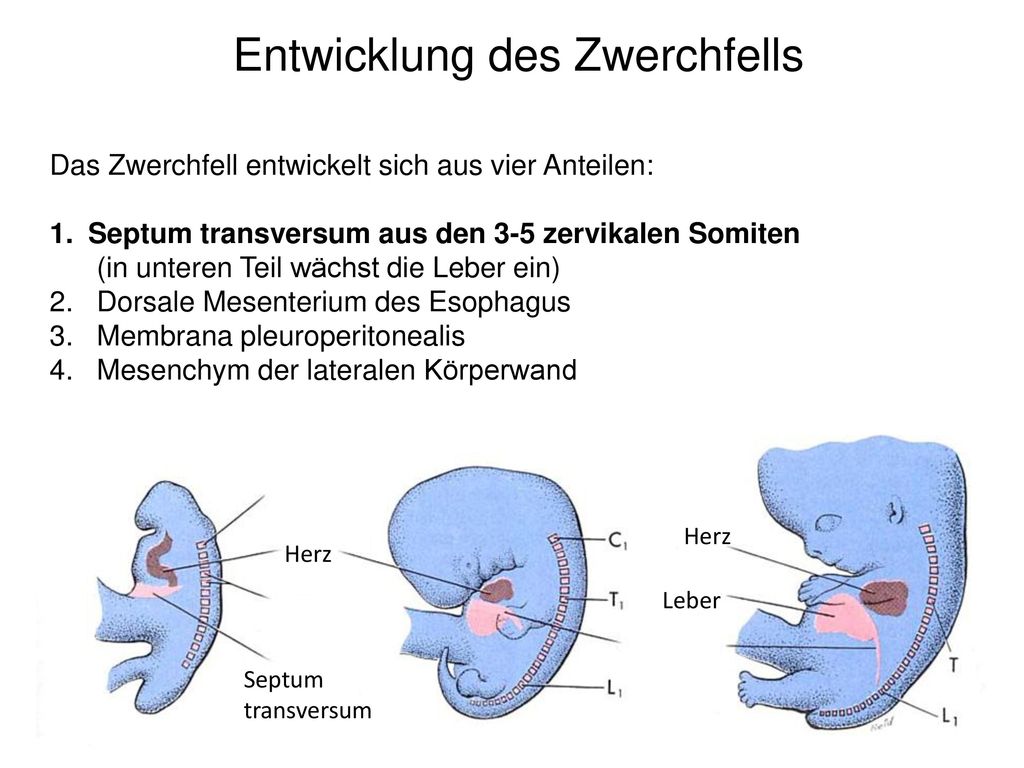

9 Entwicklung des Zwerchfells
Das Zwerchfell entwickelt sich aus vier Anteilen: Septum transversum aus den 3-5 zervikalen Somiten (in unteren Teil wächst die Leber ein) 2. Dorsale Mesenterium des Esophagus 3. Membrana pleuroperitonealis 4. Mesenchym der lateralen Körperwand Herz Herz Leber Septum transversum

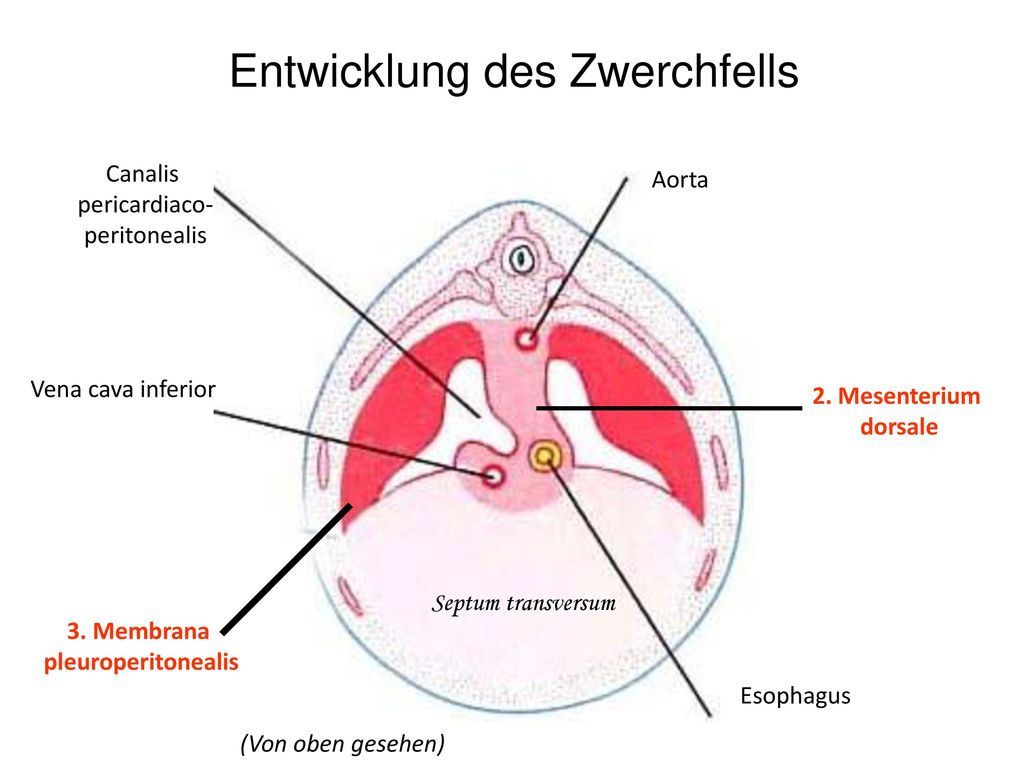

10 Entwicklung des Zwerchfells
Canalis pericardiaco- peritonealis Aorta Vena cava inferior 2. Mesenterium dorsale Septum transversum 3. Membrana pleuroperitonealis Esophagus (Von oben gesehen)

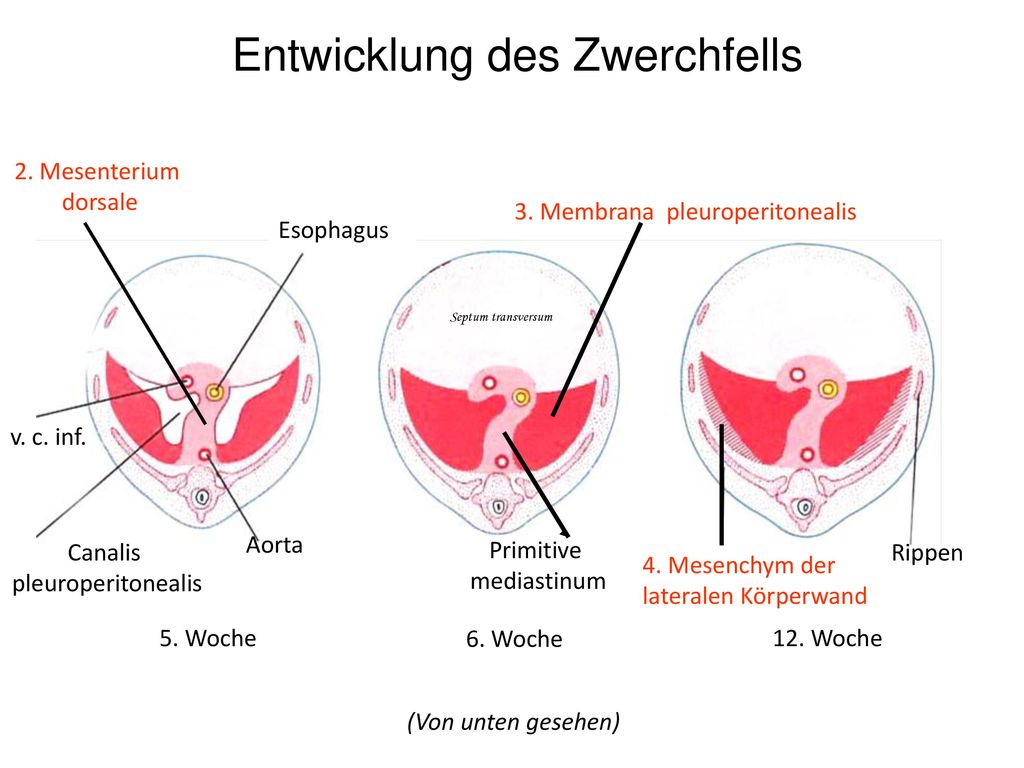

11 Entwicklung des Zwerchfells
2. Mesenterium dorsale 3. Membrana pleuroperitonealis Esophagus Septum transversum v. c. inf. Aorta Canalis pleuroperitonealis Primitive mediastinum Rippen 4. Mesenchym der lateralen Körperwand 5. Woche 6. Woche 12. Woche (Von unten gesehen)

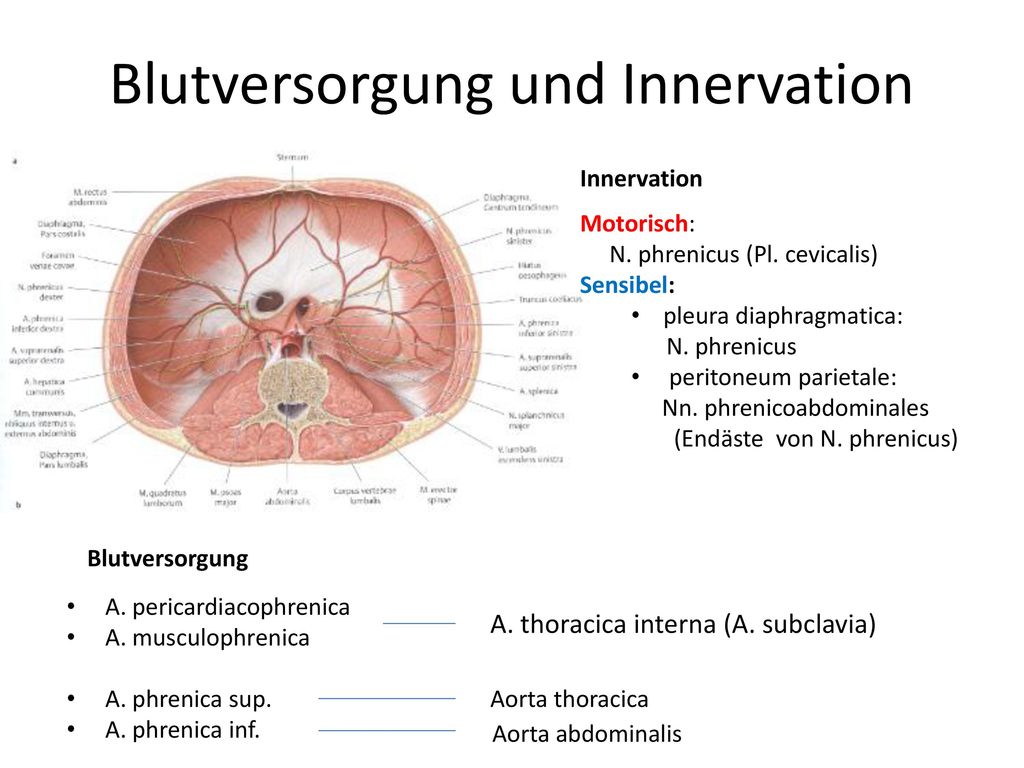

12 Blutversorgung und Innervation
Motorisch: N. phrenicus (Pl. cevicalis) Sensibel: pleura diaphragmatica: N. phrenicus peritoneum parietale: Nn. phrenicoabdominales (Endäste von N. phrenicus) Blutversorgung A. pericardiacophrenica A. musculophrenica A. phrenica sup. A. phrenica inf. A. thoracica interna (A. subclavia) Aorta thoracica Aorta abdominalis

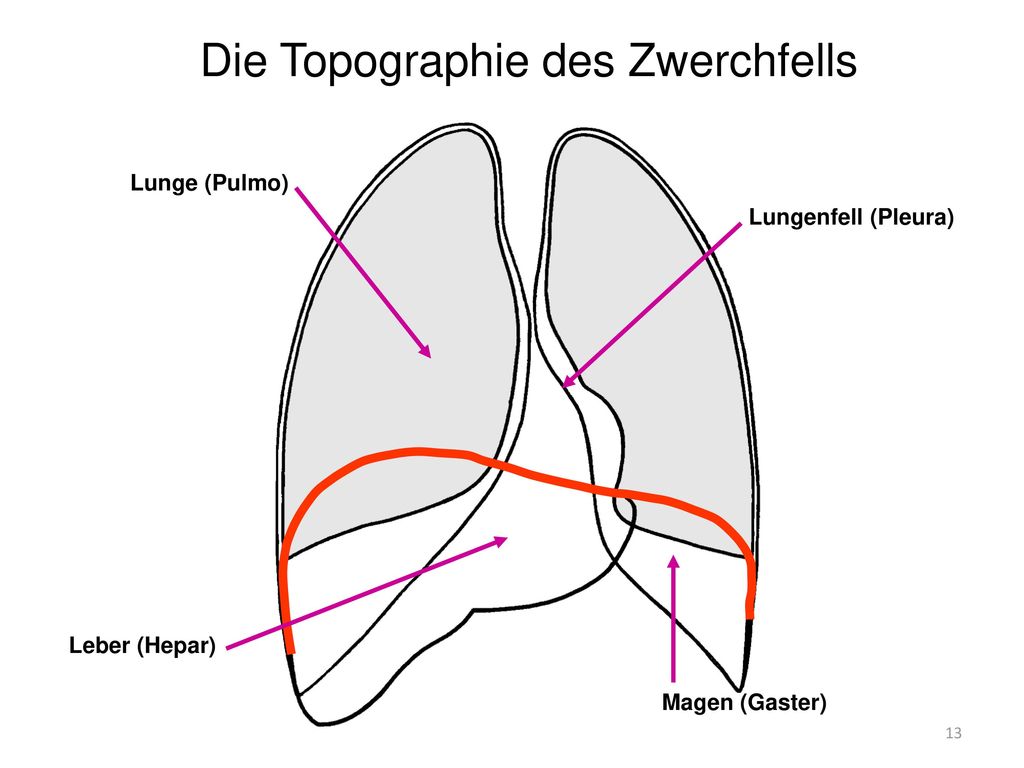

13 Die Topographie des Zwerchfells
Lunge (Pulmo) Lungenfell (Pleura) Leber (Hepar) Magen (Gaster)

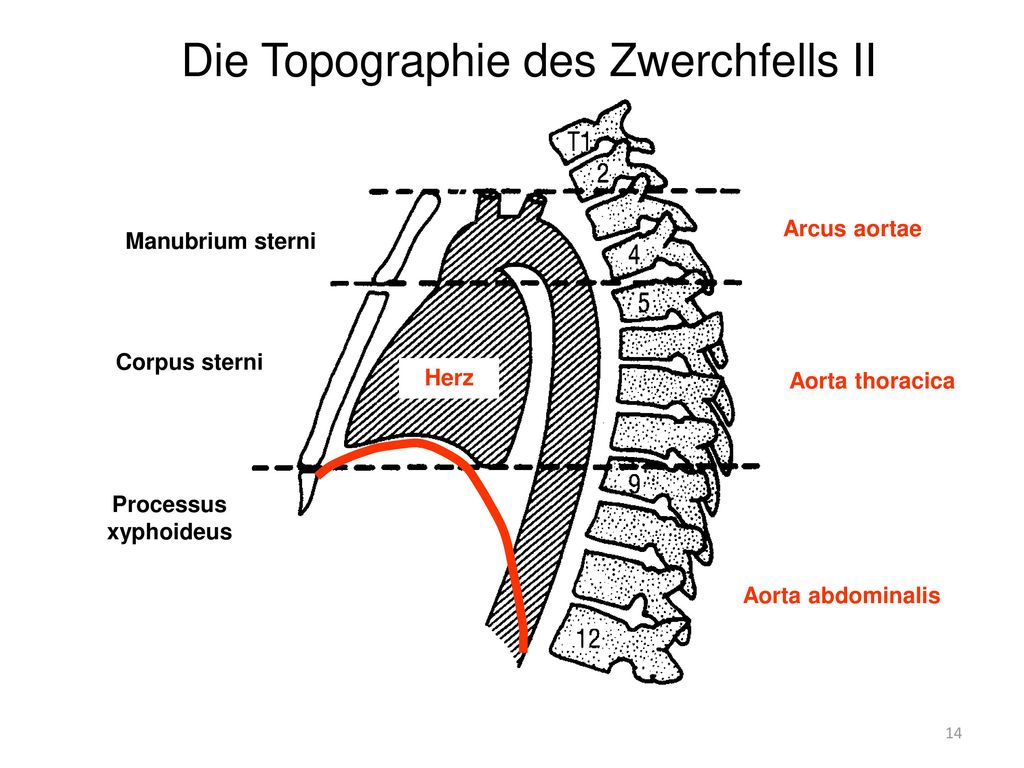

14 Die Topographie des Zwerchfells II
Arcus aortae Manubrium sterni Corpus sterni Herz Aorta thoracica Processus xyphoideus Aorta abdominalis

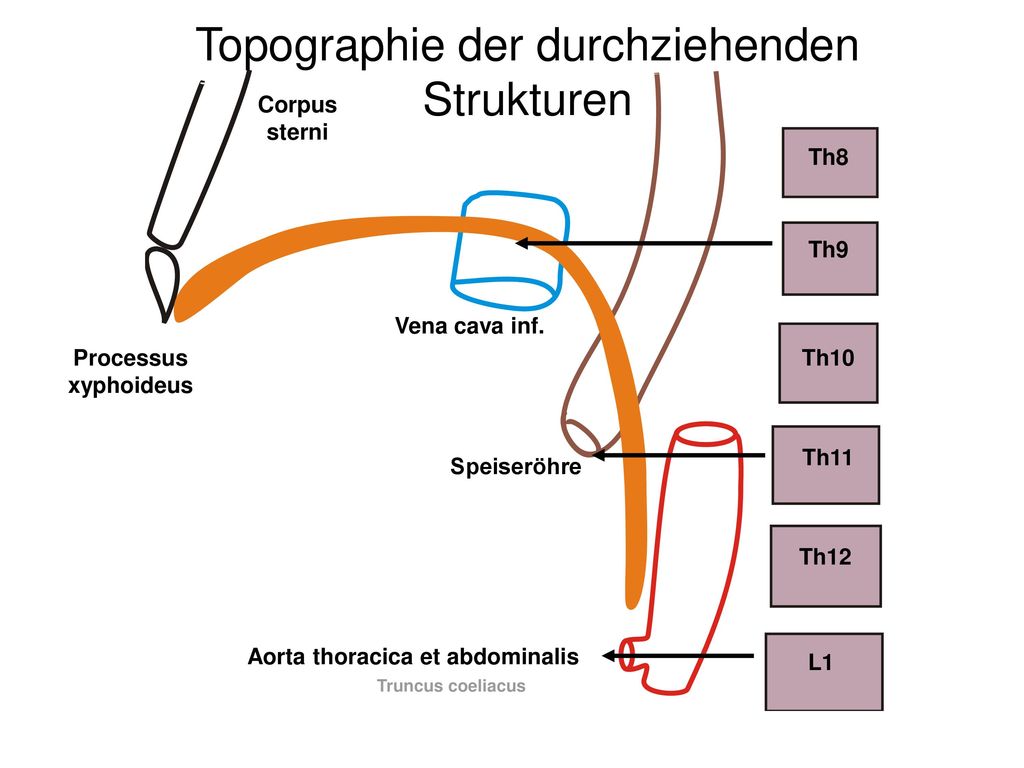

15 Aorta thoracica et abdominalis
Topographie der durchziehenden Strukturen Corpus sterni Th8 Th9 Vena cava inf. Processus xyphoideus Th10 Th11 Speiseröhre Th12 Aorta thoracica et abdominalis L1

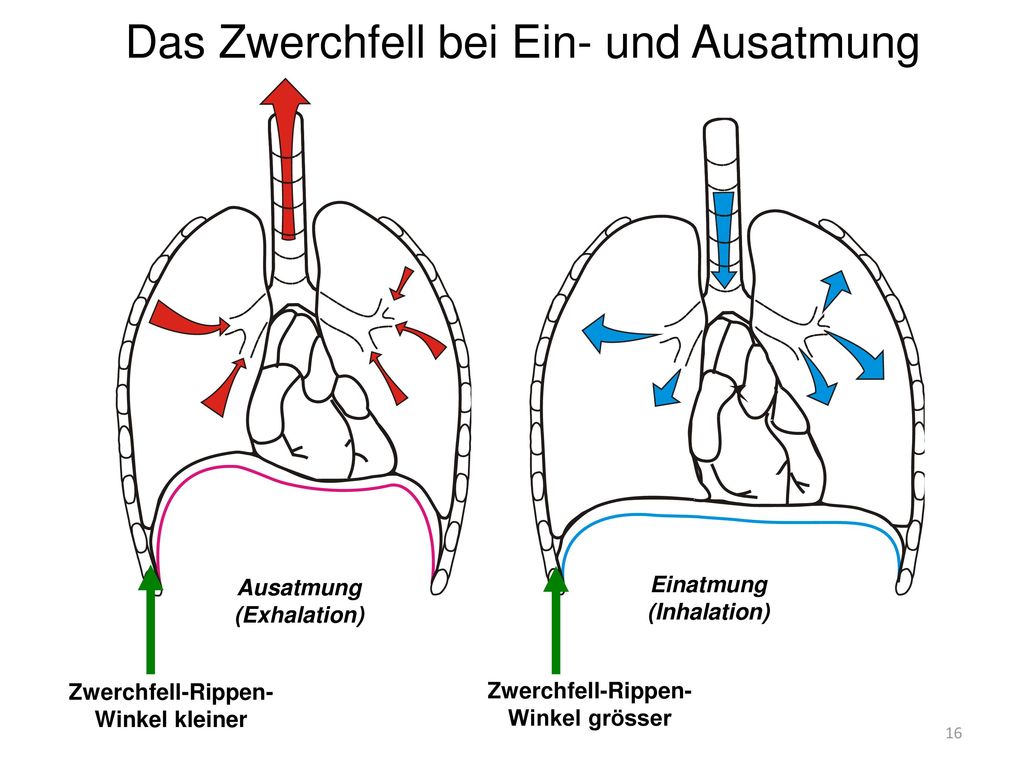

16 Das Zwerchfell bei Ein- und Ausatmung
Ausatmung (Exhalation) Einatmung (Inhalation) Zwerchfell-Rippen-Winkel kleiner Zwerchfell-Rippen-Winkel grösser

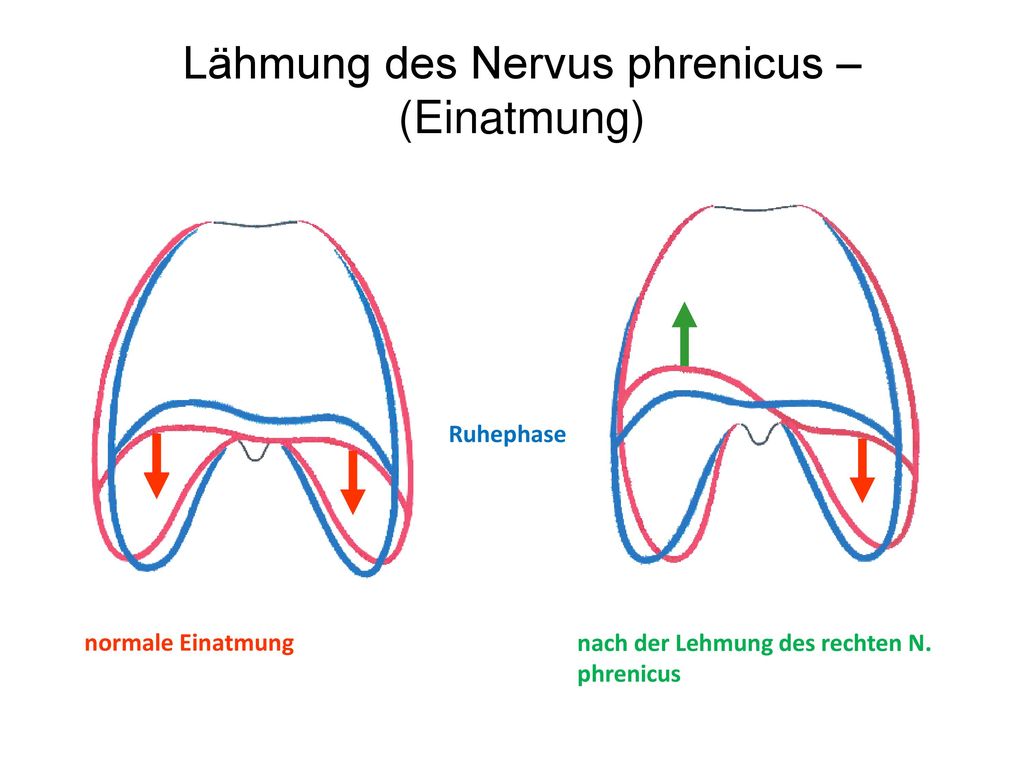

17 Lähmung des Nervus phrenicus – (Einatmung)
Ruhephase normale Einatmung nach der Lehmung des rechten N. phrenicus

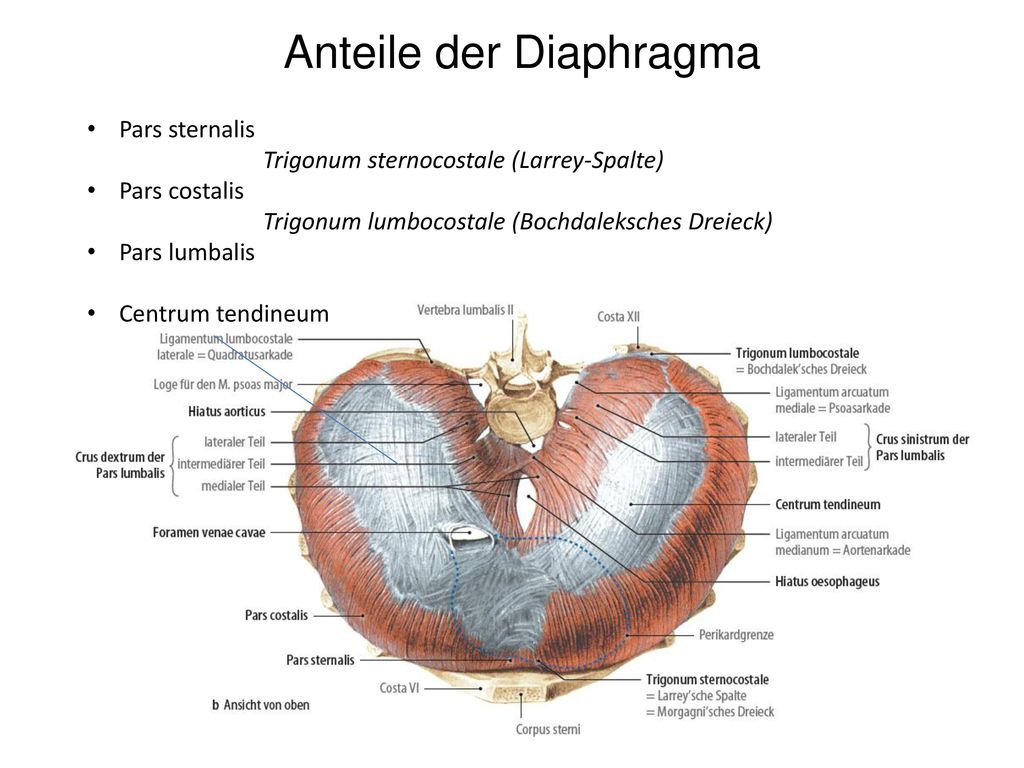

18 Anteile der Diaphragma
Pars sternalis Trigonum sternocostale (Larrey-Spalte) Pars costalis Trigonum lumbocostale (Bochdaleksches Dreieck) Pars lumbalis Centrum tendineum

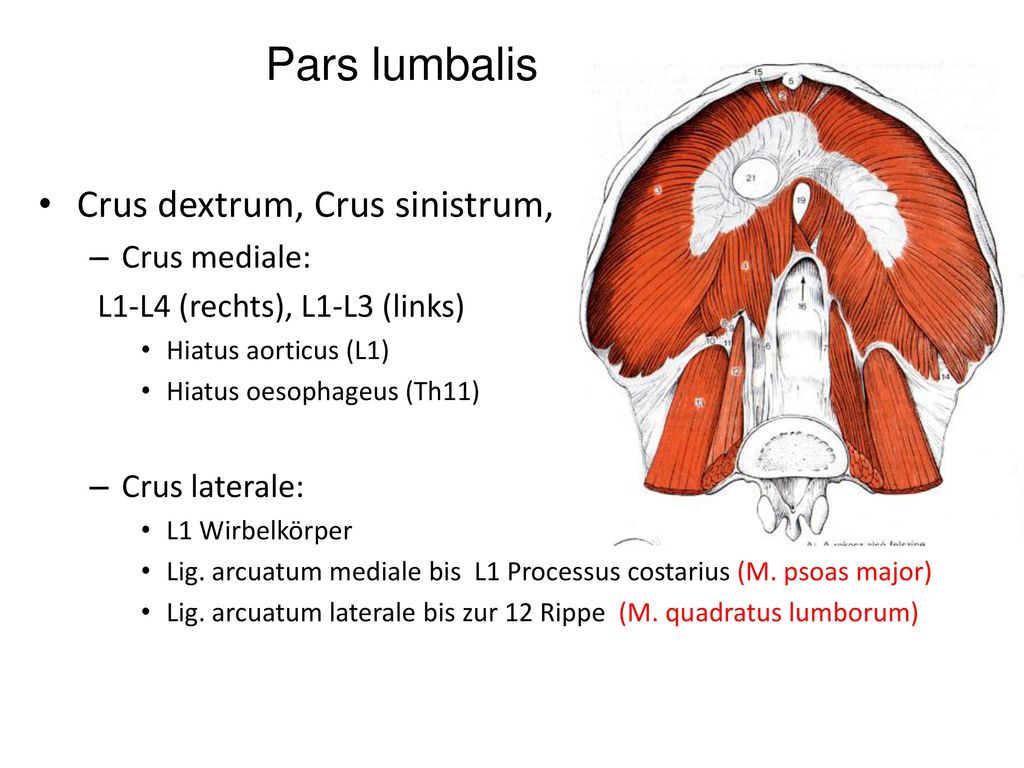

19 Pars lumbalis Crus dextrum, Crus sinistrum, Crus mediale:
L1-L4 (rechts), L1-L3 (links) Hiatus aorticus (L1) Hiatus oesophageus (Th11) Crus laterale: L1 Wirbelkörper Lig. arcuatum mediale bis L1 Processus costarius (M. psoas major) Lig. arcuatum laterale bis zur 12 Rippe (M. quadratus lumborum)

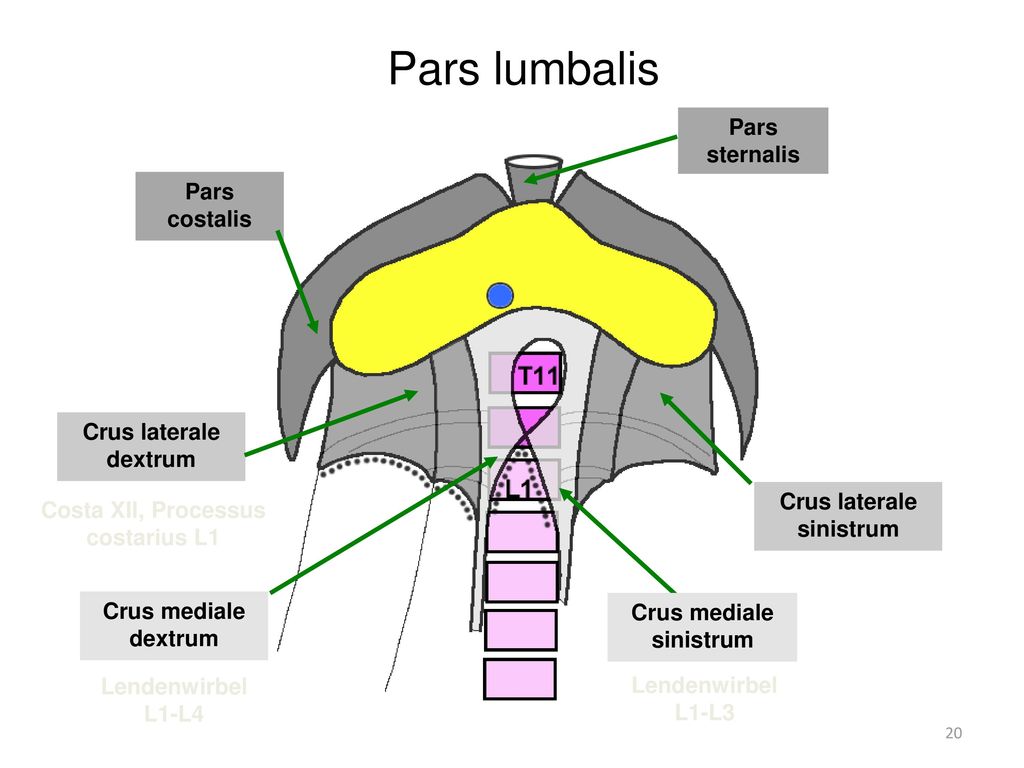

20 Pars lumbalis Pars sternalis Pars costalis Crus laterale dextrum
Crus laterale sinistrum Costa XII, Processus costarius L1 Crus mediale dextrum Crus mediale sinistrum Lendenwirbel L1-L4 Lendenwirbel L1-L3

21 Die Arkaden des Zwerchfells
Pars sternalis Pars costalis Lig. arcuatum medianum (Aortenschlitz) Lig. arcuatum laterale (Quadratusarkade) Costa XII. Lig. arcuatum mediale (Psoasarkade) Processus costarius L1 M. quadratus lumborum M. psoas major

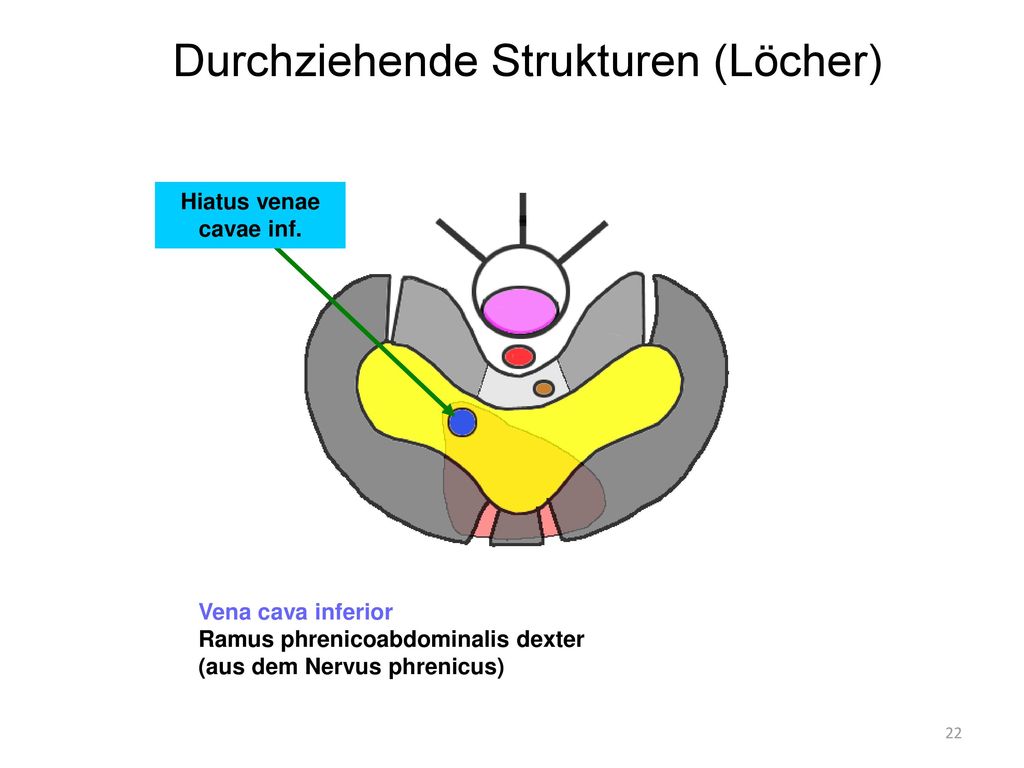

22 Durchziehende Strukturen (Löcher)
Hiatus venae cavae inf. Vena cava inferior Ramus phrenicoabdominalis dexter (aus dem Nervus phrenicus)

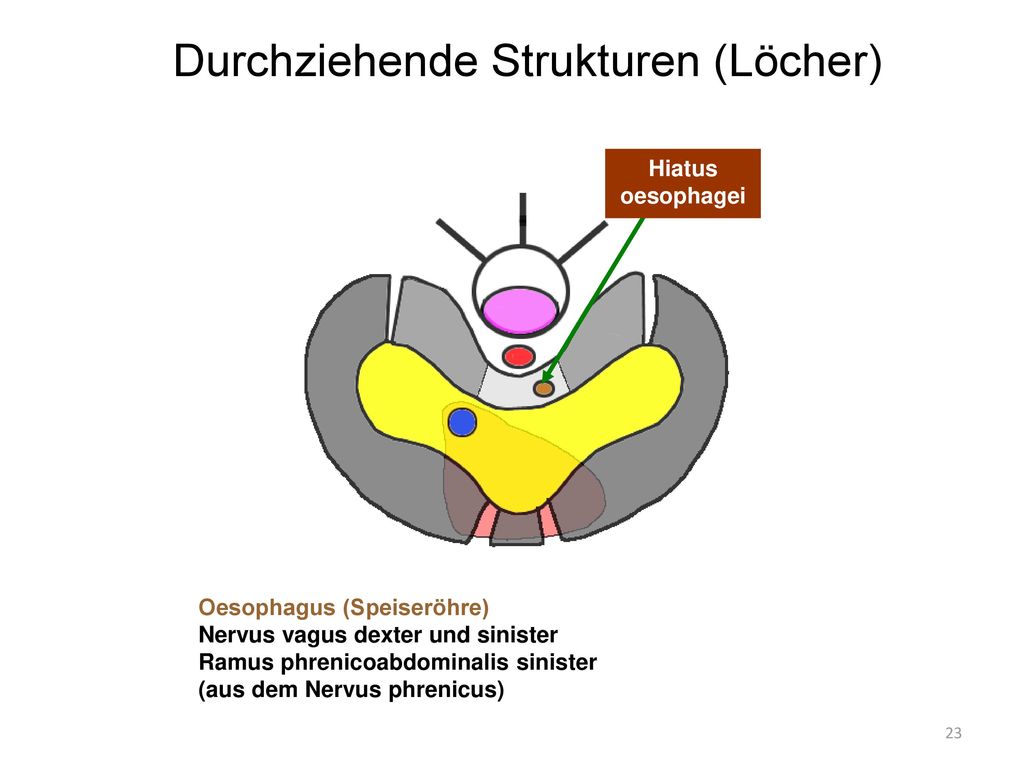

23 Durchziehende Strukturen (Löcher)
Hiatus oesophagei Oesophagus (Speiseröhre) Nervus vagus dexter und sinister Ramus phrenicoabdominalis sinister (aus dem Nervus phrenicus)

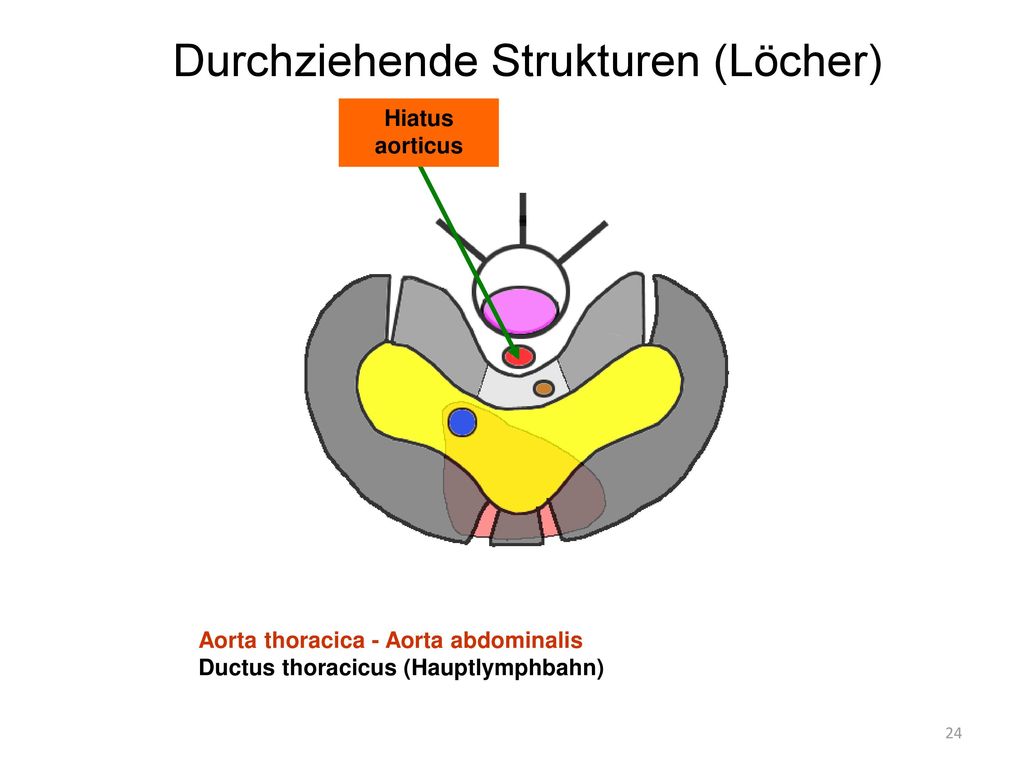

24 Durchziehende Strukturen (Löcher)
Hiatus aorticus Aorta thoracica - Aorta abdominalis Ductus thoracicus (Hauptlymphbahn)

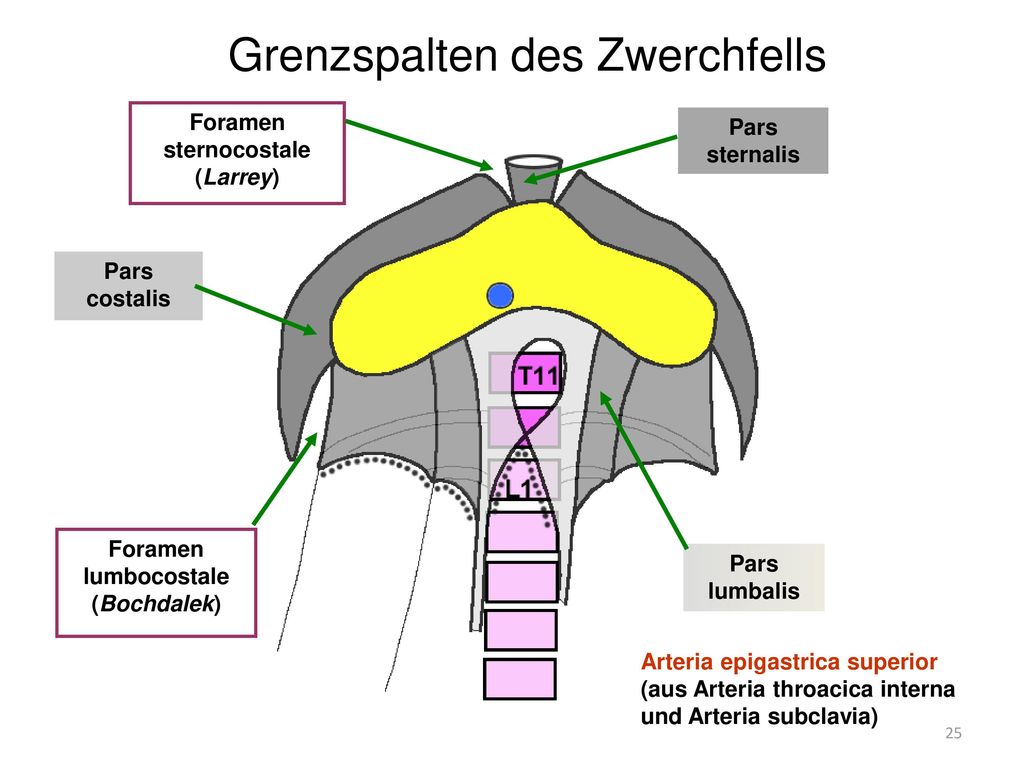

25 Foramen sternocostale (Larrey)
Grenzspalten des Zwerchfells Foramen sternocostale (Larrey) Pars sternalis Pars costalis Foramen lumbocostale (Bochdalek) Pars lumbalis Arteria epigastrica superior (aus Arteria throacica interna und Arteria subclavia)

26 Grenzspalten des Zwerchfells (Lücken)
Pars sternalis Pars costalis Pars lumbalis Lücke innerhalb des Crus mediale dextrum Lücke innerhalb des Crus mediale sinistrum Vena hemiazygos, Nervus splanchnicus major sinister Vena azygos, Nervus splanchnicus major dexter

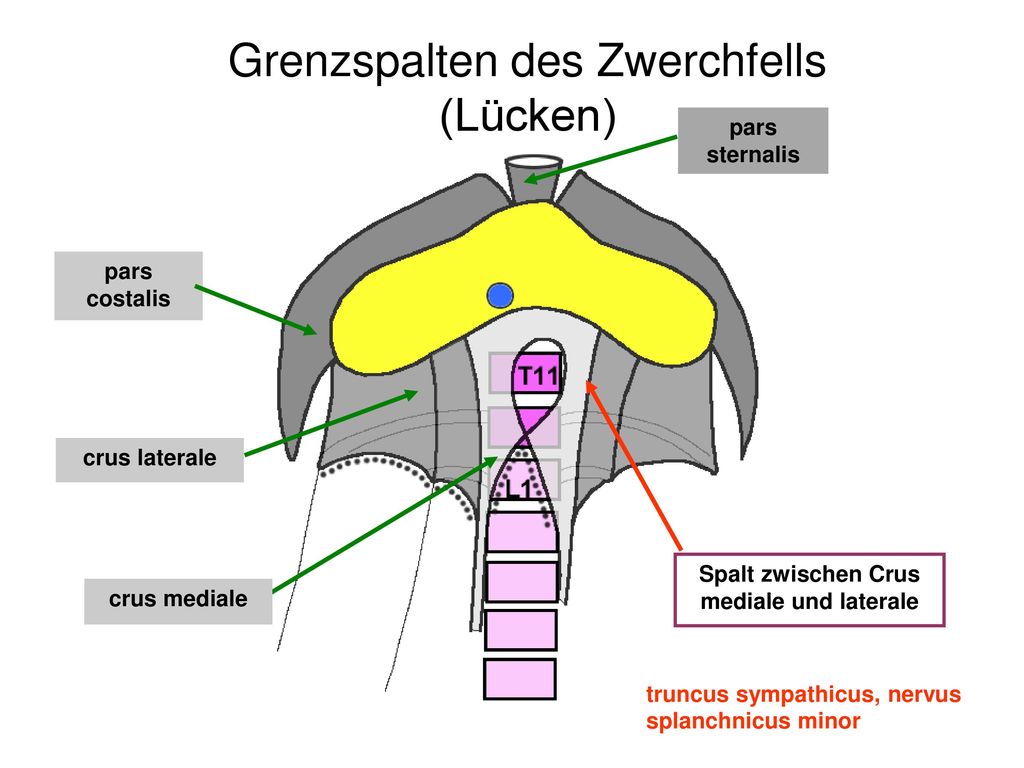

27 Spalt zwischen Crus mediale und laterale
Grenzspalten des Zwerchfells (Lücken) pars sternalis pars costalis crus laterale Spalt zwischen Crus mediale und laterale crus mediale truncus sympathicus, nervus splanchnicus minor

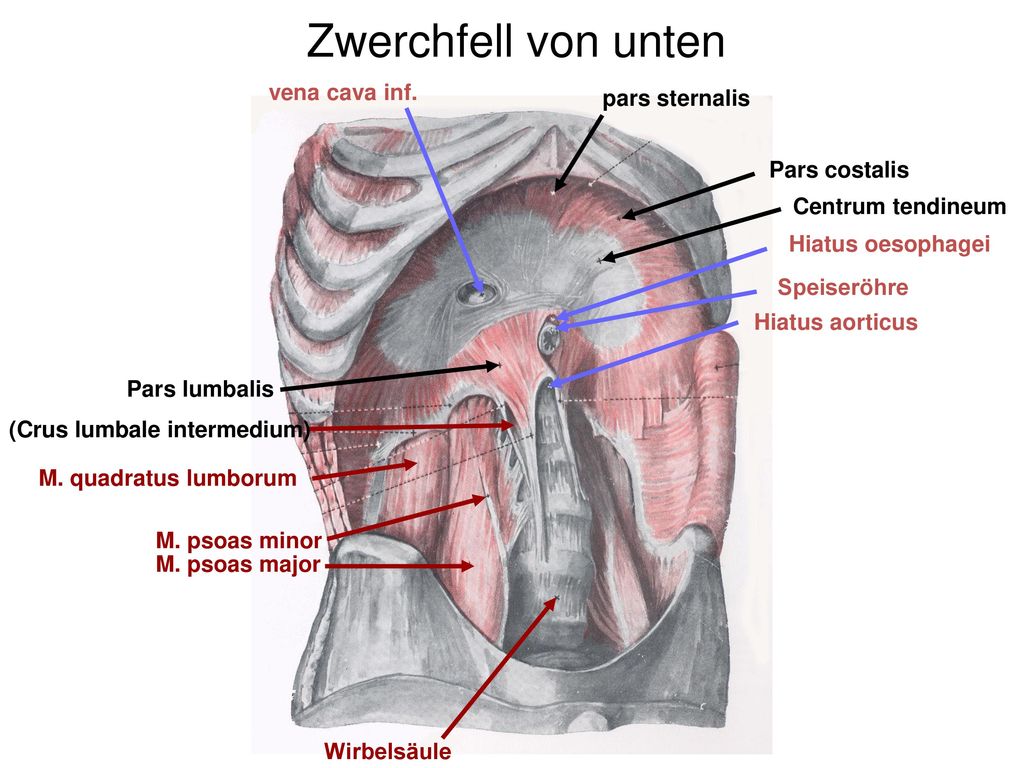

28 Zwerchfell von unten vena cava inf. pars sternalis Pars costalis
Speiseröhre Hiatus aorticus Hiatus oesophagei pars sternalis Pars costalis Centrum tendineum Pars lumbalis (Crus lumbale intermedium) Wirbelsäule M. psoas major M. psoas minor M. quadratus lumborum

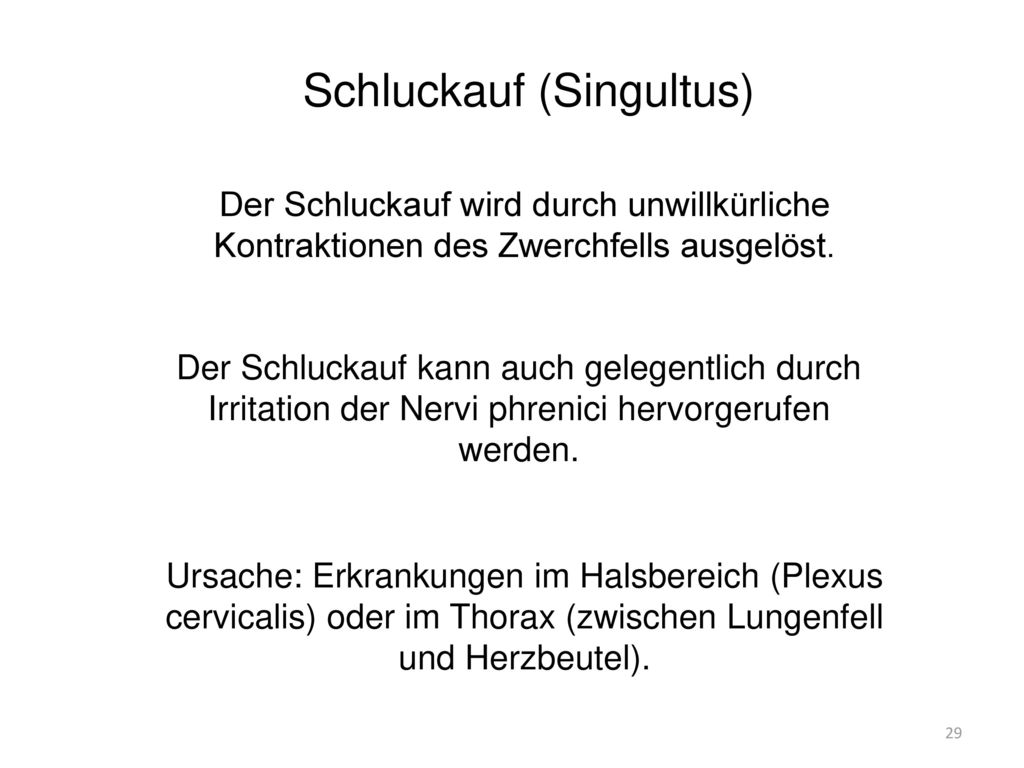

29 Schluckauf (Singultus)
Der Schluckauf wird durch unwillkürliche Kontraktionen des Zwerchfells ausgelöst. Der Schluckauf kann auch gelegentlich durch Irritation der Nervi phrenici hervorgerufen werden. Ursache: Erkrankungen im Halsbereich (Plexus cervicalis) oder im Thorax (zwischen Lungenfell und Herzbeutel).

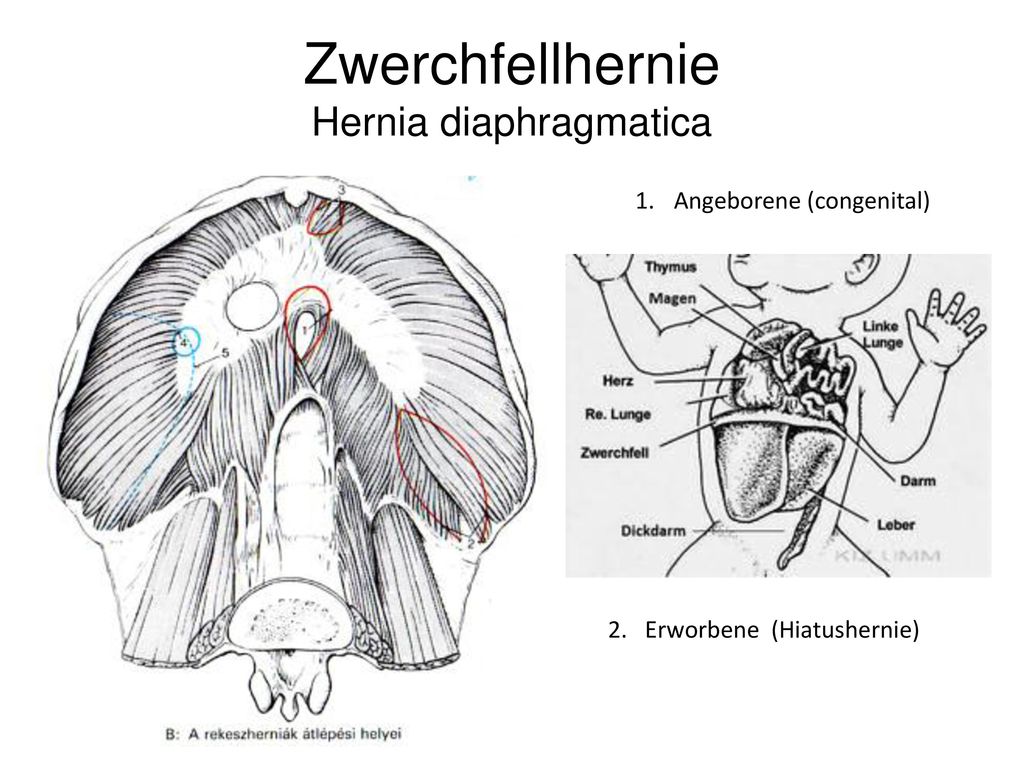

30 Zwerchfellhernie Hernia diaphragmatica
Angeborene (congenital) 2. Erworbene (Hiatushernie)

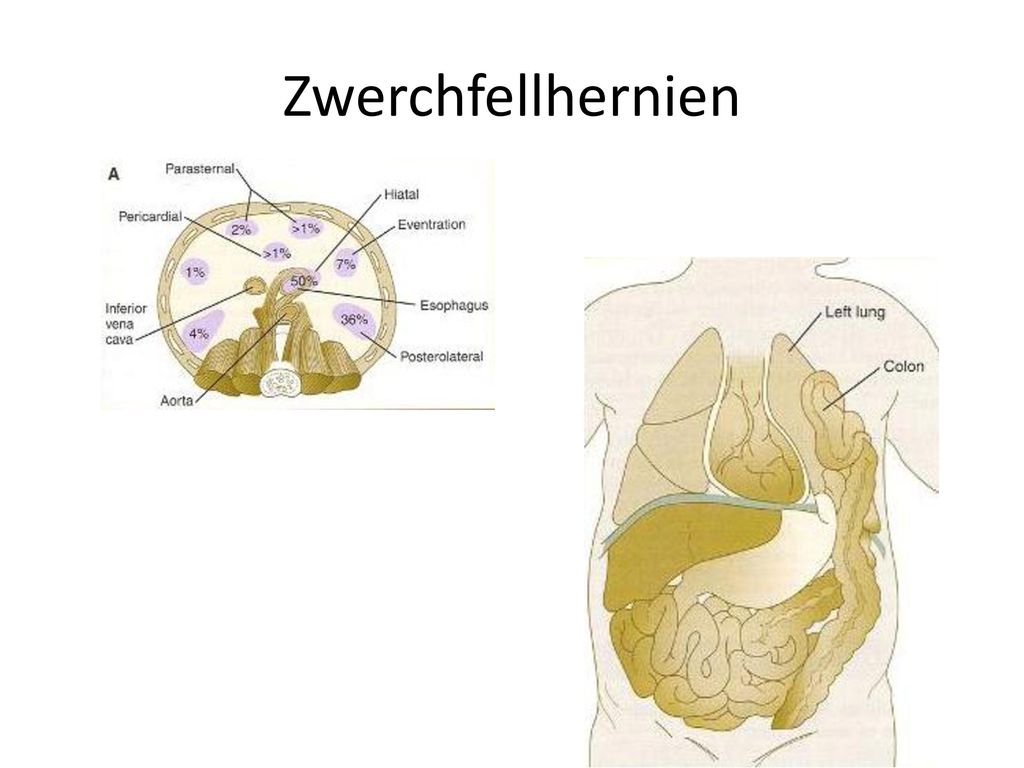

31 Zwerchfellhernien

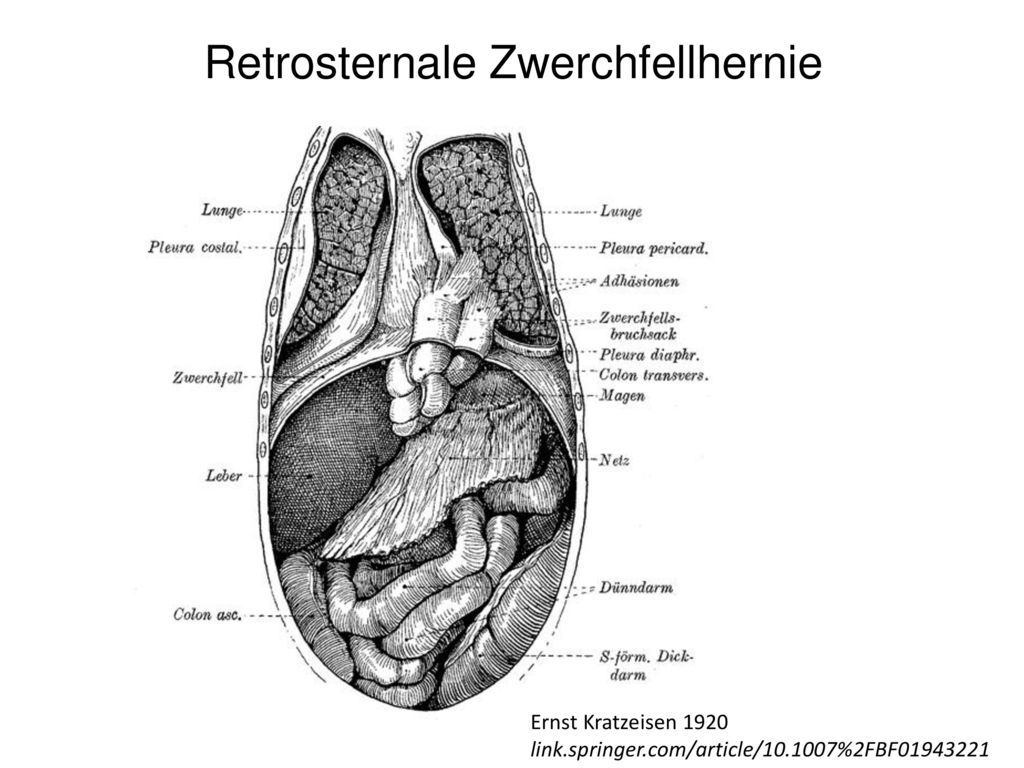

32 Retrosternale Zwerchfellhernie
Ernst Kratzeisen 1920 link.springer.com/article/ %2FBF

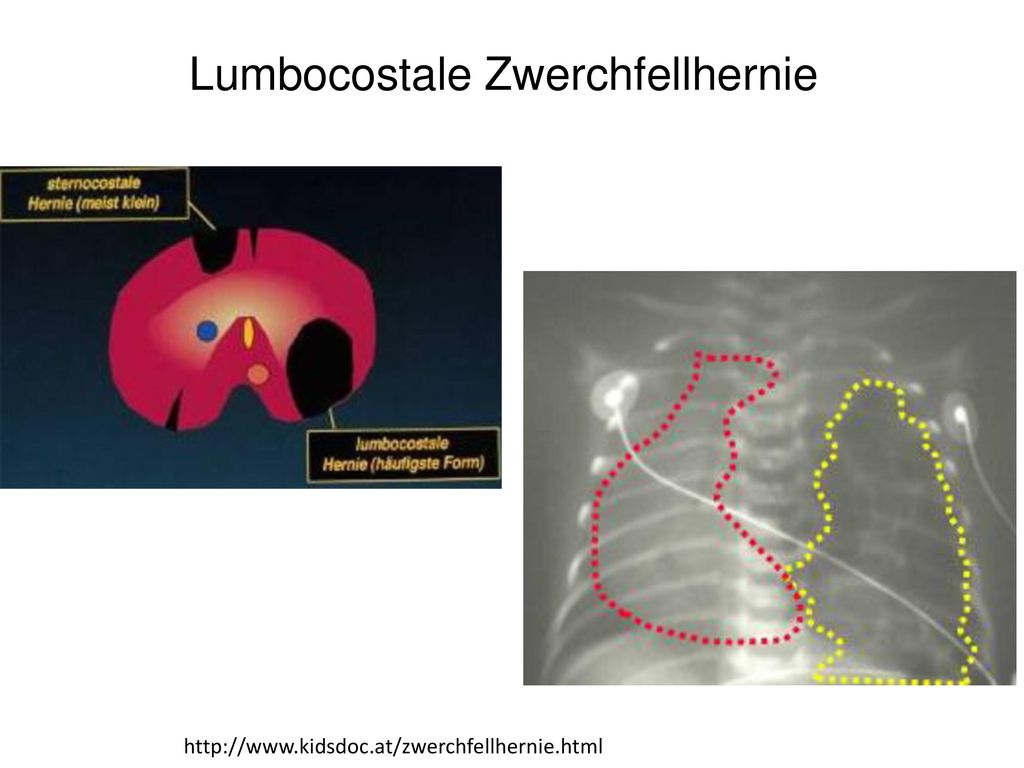

33 Lumbocostale Zwerchfellhernie
